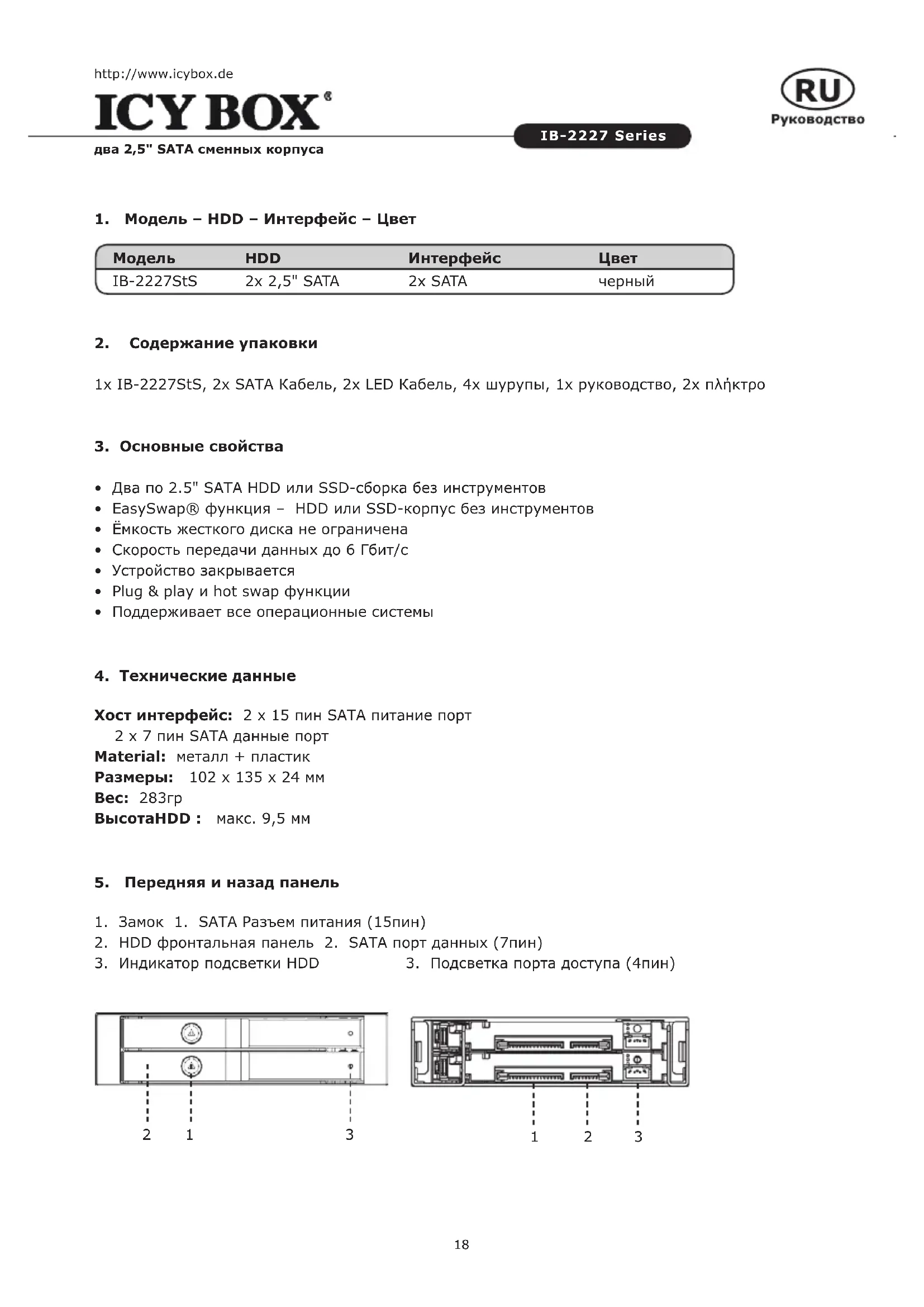

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB2227STS Icy Box

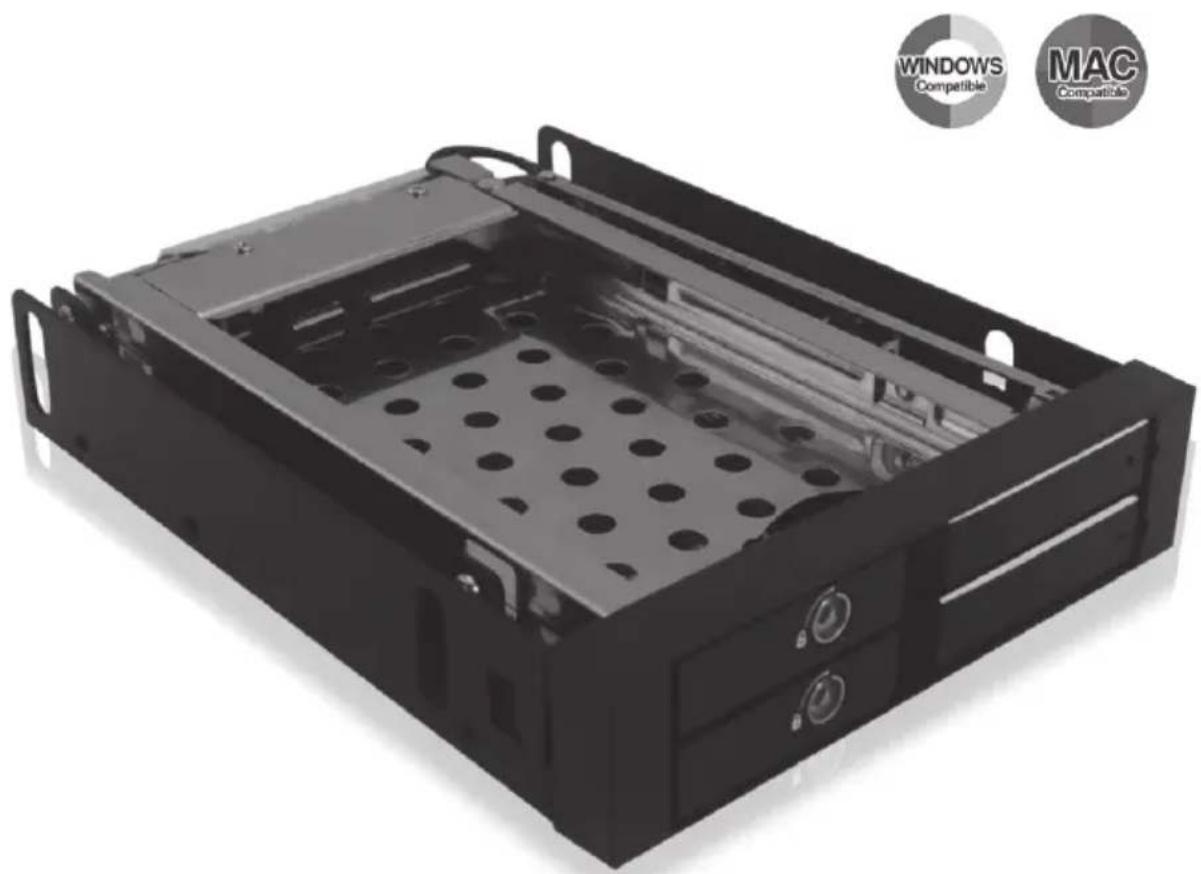

два 2,5" SATA сменных корпуса
два 2,5" SATA сменных корпуса....18-19
1. Модель - HDD - Интерфейс - Цвет
| Модель | HDD | Интерфейс | Цвет |
| IB-2227StS | 2x 2,5" SATA | 2x SATA | черный |
2. Содержание упаковки
1x IB-2227StS, 2x SATA Кабель, 2x LED Кабель, 4x шурупы, 1x руководство, 2x плёктро
3. Основные свойства
- Два по 2.5" SATA HDD или SSD-сборка без инструментов
- EasySwap® функция – HDD или SSD-корпус без инструментов
- Ёмкость жесткого диска не ограничена
• Скорость передачи данных до 6 Гбит/с - Устройство закрывается
- Plug & play и hot swap функции
- Поддерживает все операционные системы
4. Технические данные
Хост интерфейс: 2 x 15 пин SATA питание порт
2 x 7 пин SATA данные порт
Material: металл + пластик
Размеры: 102 x 135 x 24 мм
Bec: 283rp
ВысотаHDD : макс. 9,5 мм

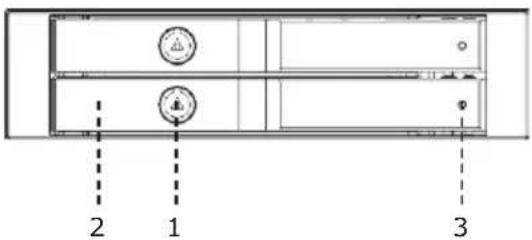

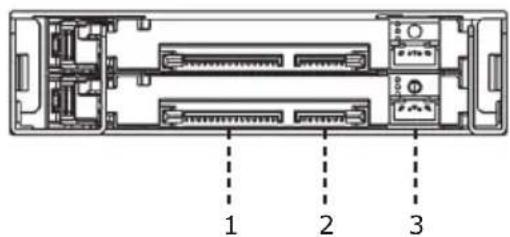

5. Передняя и назад панель
- Замок 1. SATA Разъем питания (15пин)
- HDD фронтальная панель 2. SATA порт данных (7пин)
- Индикатор подсветки HDD 3. Подсветка порта доступа (4пин)
| Действие светодиодный индикатор | |
| подача эл. энергии горит синий | |
| Доступ к HDD мигает лиловый |
7. Установка
Внимание!
а. Пожалуйста, соедините кабель с подсветкой, находящийся в упаковке. Иначе он не будет функционировать!
b. При необходимости оденьте так называемый "HDD-Pin-Protector" как показано на рисунке 7.1 чтобы избежать механического повреждения пинов.
7.1 7.2

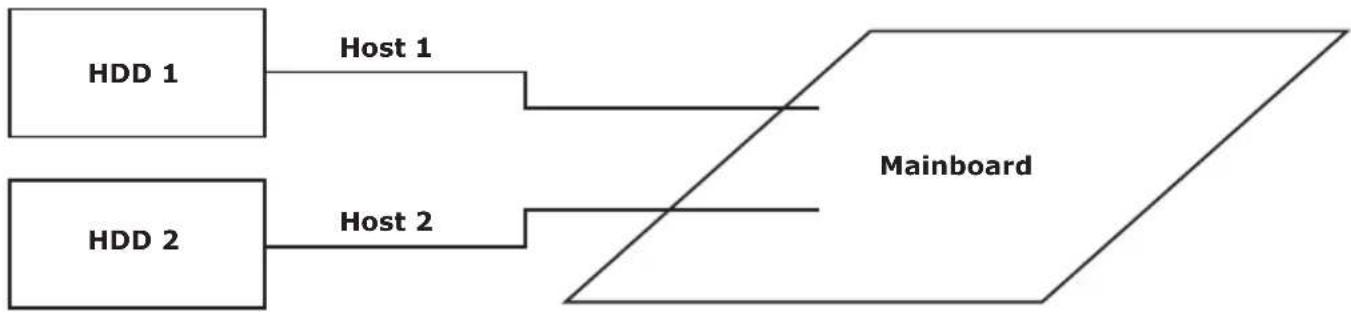

Каждый жесткий диск соединяется с материнской платой "1 к 1". Оба диска остаются независимы друг от друга и от ПК, смотри рисунок снизу.

