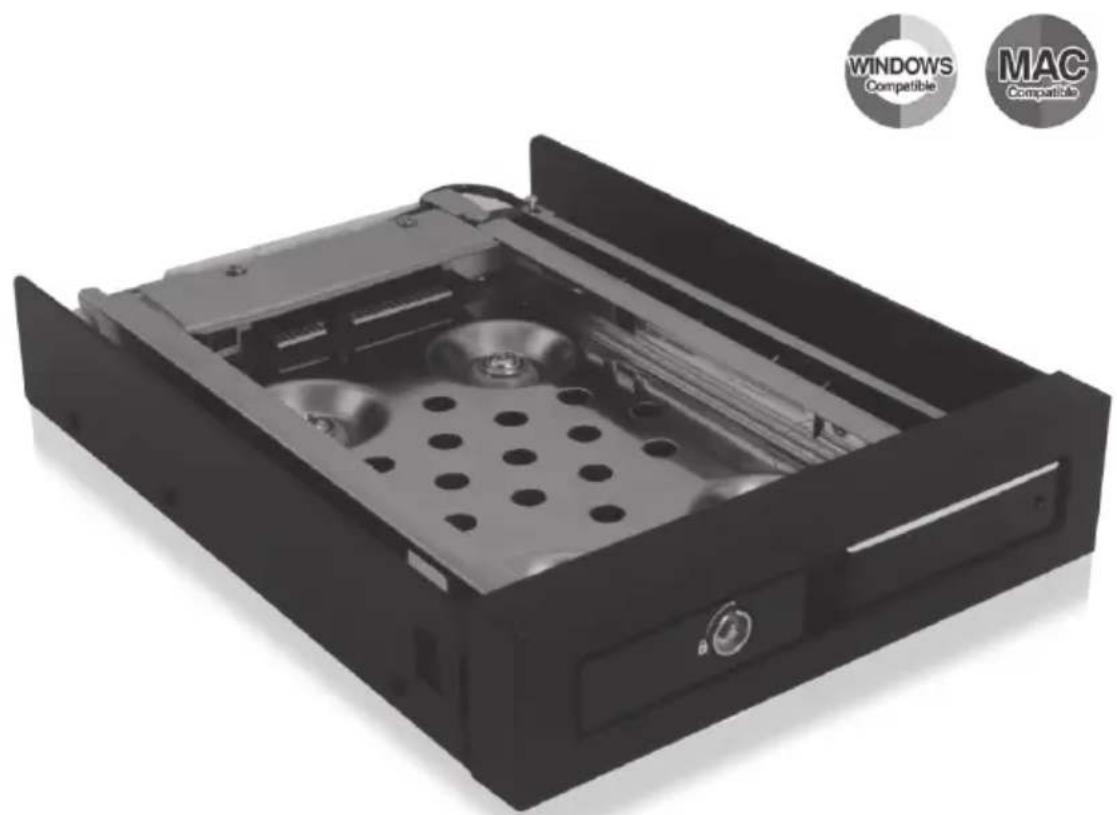

Тип продукта	Корпус для жесткого диска (мобильная стойка без лотка)
Бренд	Icy Box
Модель	IB2217StS
Цвет	Черный
Совместимый жесткий диск	2,5 дюйма SATA (максимальная высота 9,5 мм)
Интерфейс	SATA III (6 Гбит/с)
Требуемый отсек	Отсек 3,5 дюйма
Разъем питания	1 x SATA 15 контактов (от хоста)
Разъем данных	1 x SATA 7 контактов
Разъем светодиода	4 контакта (кабель в комплекте)
Механизм установки	EasySwap® без лотка
Горячая замена	Да
Plug & Play	Да
Светодиодные индикаторы	Синий светодиод (питание), мигающий оранжевый светодиод (доступ к диску)
Безопасность	Замок блокировки на передней панели
Материал	Закаленная сталь и пластик
Размеры (приблизительно)	146 x 101 x 25 мм
Вес (приблизительно)	120 г
Совместимость с системой	Все операционные системы
Содержимое упаковки	Мобильная стойка, кабель светодиода, инструкция по эксплуатации

Часто задаваемые вопросы - IB2217StS Icy Box

Какие типы жестких дисков совместимы с корпусом Icy Box IB2217StS?

Корпус принимает жесткие диски или SSD формата 2,5 дюйма с интерфейсом SATA и максимальной высотой 9,5 мм.

Как установить жесткий диск в корпус?

Просто вставьте жесткий диск в стойку без лотка до щелчка. Убедитесь, что разъем SATA правильно выровнен. Затем при желании заблокируйте переднюю панель.

Что делать, если мой компьютер не обнаруживает установленный жесткий диск?

Проверьте, правильно ли подключены кабель SATA и питания. Убедитесь, что жесткий диск вставлен правильно. Если проблема не исчезнет, проверьте жесткий диск в другом корпусе.

Поддерживает ли корпус горячую замену (hot swap)?

Да, корпус поддерживает hot swap. Вы можете вставлять или извлекать жесткий диск без выключения компьютера, при условии, что операционная система это позволяет.

Как использовать прилагаемый кабель светодиода?

Кабель светодиода подключается к материнской плате или контроллеру светодиода. Он отображает состояние питания (синий) и доступа к диску (мигающий оранжевый). Следуйте схеме подключения в инструкции.

Какова максимальная поддерживаемая емкость жесткого диска?

Корпус не ограничивает емкость. Он поддерживает все жесткие диски 2,5 дюйма SATA, независимо от их емкости, в пределах стандарта SATA.

Совместим ли корпус с SSD?

Да, он совместим с SSD SATA 2,5 дюйма, включая модели высотой 7 мм или 9,5 мм.

Как чистить корпус?

Используйте мягкую сухую ткань для очистки внешней поверхности. Не используйте химические или абразивные средства.

Требуется ли внешнее питание для корпуса?

Нет, питание подается через разъем питания SATA вашего компьютера. Внешнее питание не требуется.

Что делать, если светодиод не загорается?

Проверьте, правильно ли подключен кабель светодиода к материнской плате и корпусу. Убедитесь, что соблюдена полярность. Если светодиод не горит, возможно, неисправно соединение.

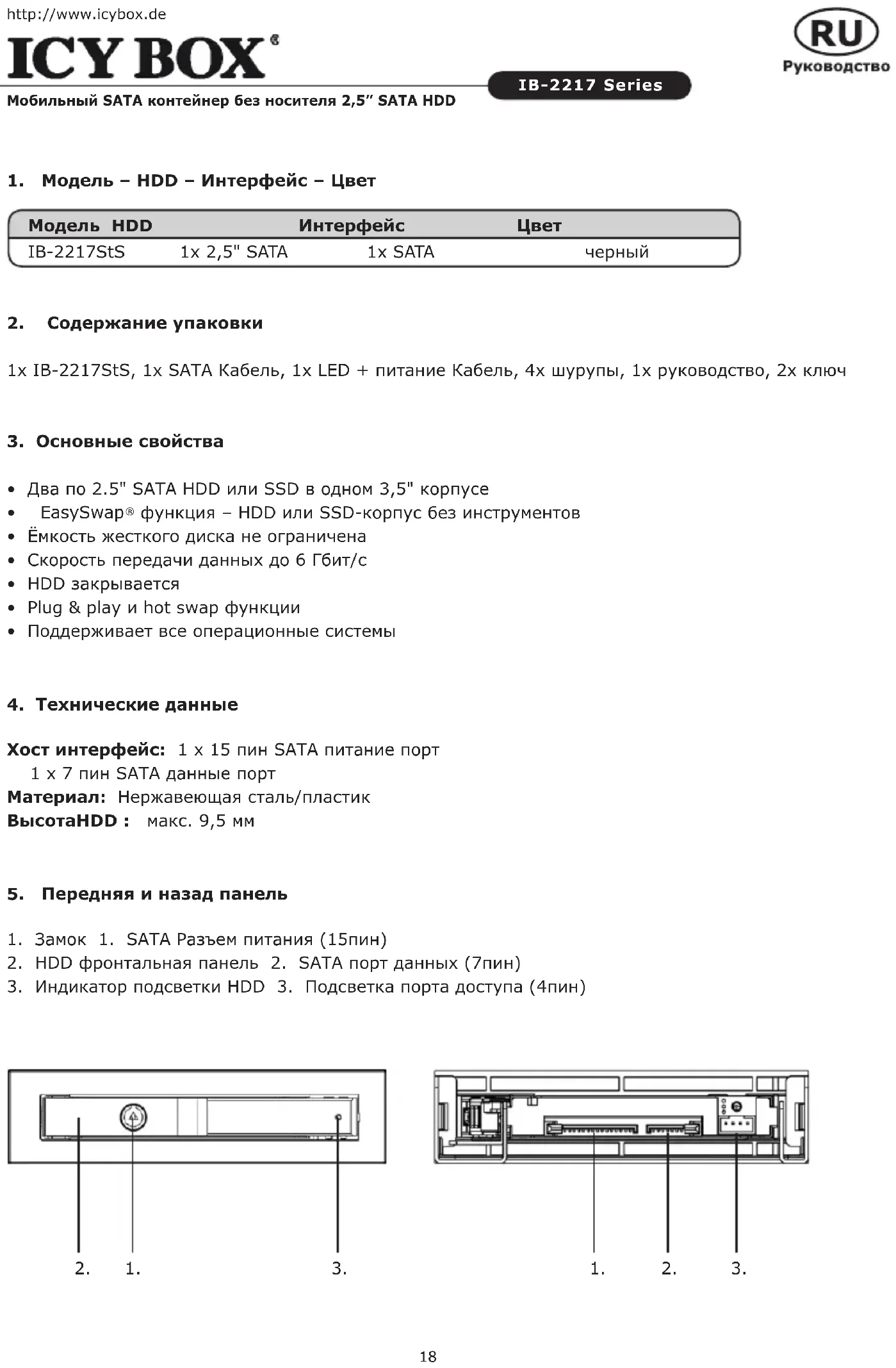

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB2217StS Icy Box

Мобильный SATA контейнер без носителя 2,5" SATA HDD

Мобильный SATA контейнер без носителя 2,5" SATA HDD....18-19

1. Модель - HDD - Интерфейс - Цвет

Модель HDD	Интерфейс	Цвет
IB-2217StS	1x 2,5" SATA	1x SATA

2. Содержание упаковки

1x IB-2217StS, 1x SATA Кабель, 1x LED + питание Кабель, 4x шурупы, 1x руководство, 2x ключ

3. Основные свойства

• Два по 2.5" SATA HDD или SSD в одном 3,5" корпусе
• EasySwap® функция – HDD или SSD-корпус без инструментов
• Ёмкость жесткого диска не ограничена
  • Скорость передачи данных до 6 Гбит/с
• HDD закрывается
• Plug & play и hot swap функции
• Поддерживает все операционные системы

4. Технические данные

Хост интерфейс: 1 x 15 пин SATA питание порт

1 x 7 пин SATA данные порт

Материал: Нержавеющая сталь/пластик

ВысотаHDD : макс. 9,5 мм

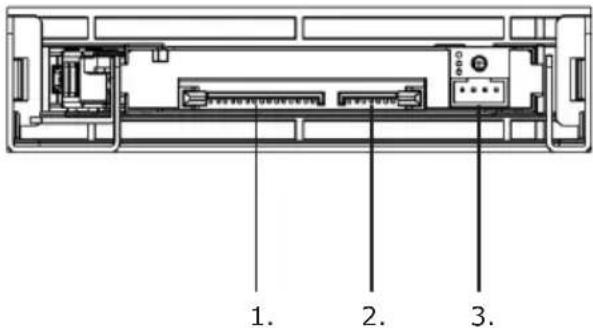

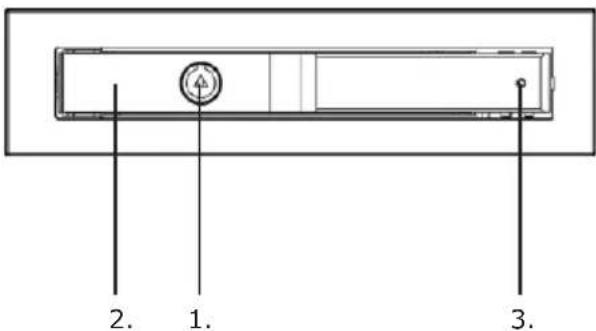

5. Передняя и назад панель

1. Замок 1. SATA Разъем питания (15пин)
2. HDD фронтальная панель 2. SATA порт данных (7пин)
3. Индикатор подсветки HDD 3. Подсветка порта доступа (4пин)

2. 1. 3.

1. 2. 3.

6. Светодиодный индикатор

Действие светодиодный индикатор

подача эл. энергии горит синий (при наличии HDD)

Доступ к HDD Светодиод будет мигать оранжевым

7. Установка

Внимание!

Пожалуйста, соедините кабель с подсветкой, находящийся в упаковке. Иначе он не будет функционировать!

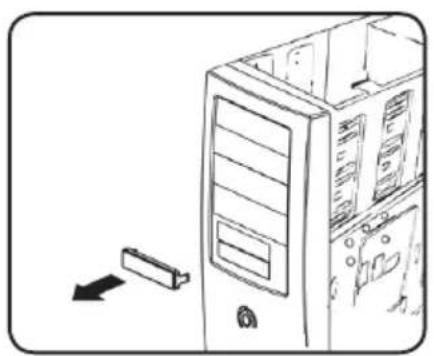

7.1
