Type de produit	Boîtier pour disque dur (rack mobile sans tiroir)
Marque	Icy Box
Modèle	IB2217StS
Couleur	Noir
Disque dur compatible	2,5 pouces SATA (hauteur max 9,5 mm)
Interface	SATA III (6 Gbit/s)
Baie requise	Baie 3,5 pouces
Connecteur d'alimentation	1 x SATA 15 broches (provenant de l'hôte)
Connecteur de données	1 x SATA 7 broches
Connecteur LED	4 broches (câble fourni)
Mécanisme d'insertion	EasySwap® sans tiroir
Hot Swap	Oui
Plug & Play	Oui
Indicateurs LED	LED bleue (alimentation), LED orange clignotante (accès disque)
Sécurité	Serrure de verrouillage en façade avant
Matériau	Acier affiné et plastique
Dimensions (approx.)	146 x 101 x 25 mm
Poids (approx.)	120 g
Compatibilité système	Tous les systèmes d'exploitation
Contenu du colis	Rack mobile, câble LED, notice d'utilisation

FOIRE AUX QUESTIONS - IB2217StS Icy Box

Quels types de disques durs sont compatibles avec le boîtier Icy Box IB2217StS ?

Le boîtier accepte les disques durs ou SSD de format 2,5 pouces avec interface SATA et une hauteur maximale de 9,5 mm.

Comment installer le disque dur dans le boîtier ?

Insérez simplement le disque dur dans le rack sans tiroir jusqu'à ce qu'il s'enclenche. Assurez-vous que le connecteur SATA est bien aligné. Verrouillez ensuite la façade si souhaité.

Que faire si mon ordinateur ne détecte pas le disque dur installé ?

Vérifiez que le câble SATA et d'alimentation sont correctement connectés. Assurez-vous que le disque dur est correctement inséré. Si le problème persiste, testez le disque dur dans un autre boîtier.

Le boîtier prend-il en charge le remplacement à chaud (hot swap) ?

Oui, le boîtier supporte le hot swap. Vous pouvez insérer ou retirer le disque dur sans éteindre l'ordinateur, à condition que le système d'exploitation le permette.

Comment utiliser le câble LED fourni ?

Le câble LED se connecte à la carte mère ou à un contrôleur LED. Il permet d'afficher l'état d'alimentation (bleu) et d'accès au disque (orange clignotant). Suivez le schéma de connexion dans la notice.

Quelle est la capacité maximale du disque dur supportée ?

Le boîtier ne limite pas la capacité. Il supporte tous les disques durs 2,5 pouces SATA, quelle que soit leur capacité, jusqu'à ce que la norme SATA le permette.

Le boîtier est-il compatible avec les SSD ?

Oui, il est compatible avec les SSD SATA 2,5 pouces, y compris ceux de hauteur 7 mm ou 9,5 mm.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits chimiques ou abrasifs.

Le boîtier nécessite-t-il une alimentation externe ?

Non, l'alimentation est fournie par le connecteur SATA d'alimentation de votre ordinateur. Aucune alimentation externe n'est requise.

Que faire si la LED ne s'allume pas ?

Vérifiez que le câble LED est correctement connecté à la carte mère et au boîtier. Assurez-vous que la polarité est respectée. Si la LED reste éteinte, la connexion peut être défectueuse.

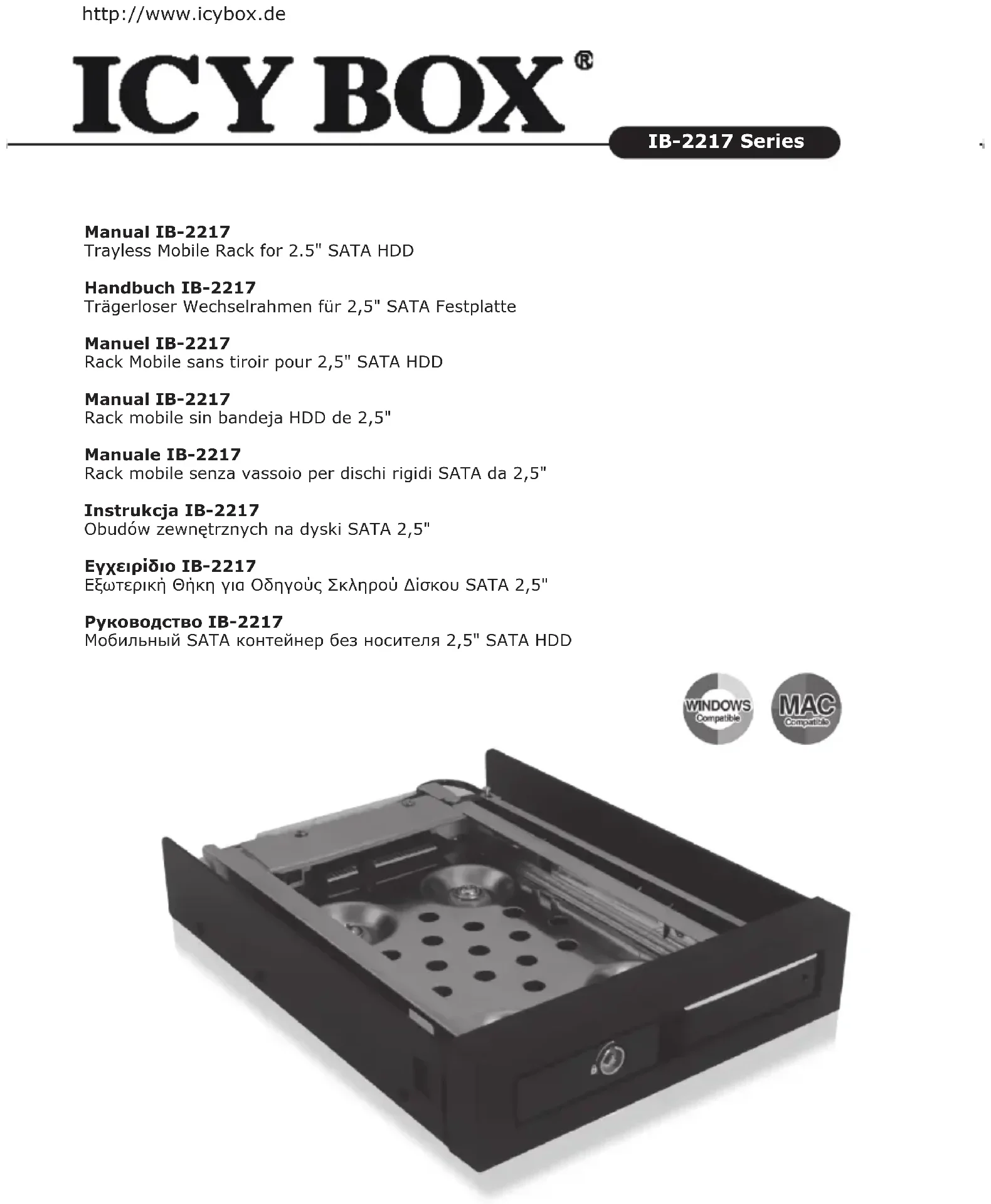

MODE D'EMPLOI IB2217StS Icy Box

Rack Mobile sans tiroir pour 2,5" SATA HDD

Manual IB-2217

Rack mobile sin bandeja HDD de 2,5"

Manuale IB-2217

Rack Mobile sans tiroir pour 2,5" SATA HDD ....8-9

Manual

Manual IB-2217

Rack mobile sin bandeja HDD de 2,5"......10-11

Manuale

Manuale IB-2217

1. Modèle - Disque dure - Interface - Couleur

Modèle Disque dure Interface Couleur
IB-2217StS	1x 2,5" SATA	1x SATA	Noir

2. Contenu

• Disque dur SATA 2.5" (hauteur 9,5 mm max) ou SSD dans une baie 3.5"
• EasySwap® – Changement rapide d'un disque dur ou d'un SSD
• Sans limite de capacité pour les disques durs
• SATA = 6 Gbit/s
  • LED pour la mise sous tension et l'accès au disque dur
  • Plug & Play et Hot Swap
• Compatible avec tous les systèmes d'exploitation

4. Données techniques

Interface : 1 x Connecteur SATA 15 broches 1 x Connecteur SATA 7 broches

Matériel : Acier affiné/Plastique

Hauteur du disque dur : 9,5 mm max

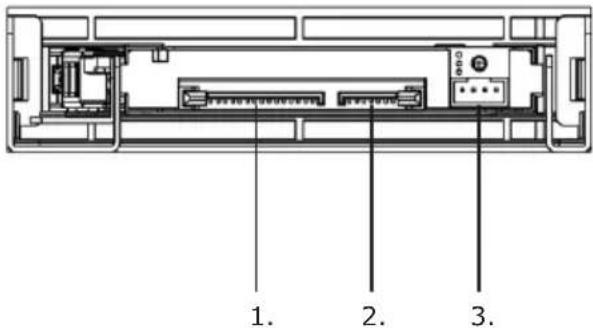

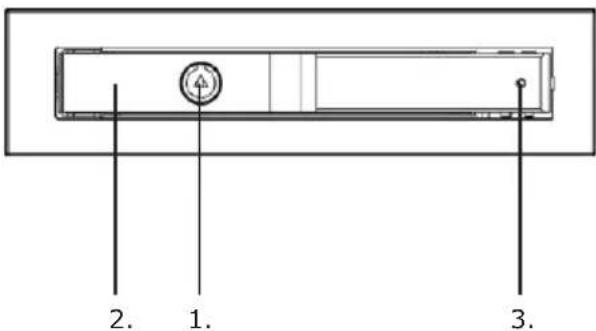

5. Façade Avant et panneau arrière

1. Serrure 1. SATA connecteur d'alimentation (15P)
2. HDD Façade Avant 2. SATA data connecteur (7P)
3. HDD LED 3. LED Accès connecteur (4P)

2. 1. 3.

1. 2. 3.

6. Indication des LED

Action Couleur de la LED

Mise sous tension LED s allume bleu

Accès au disque dur LED clignote en orange

7. Vue d'ensemble, disque dur assemblé

Attention!

Veuillez connecter le câble pour les LED se trouvant dans l'emballage afin de faire fonctionner celles-ci.

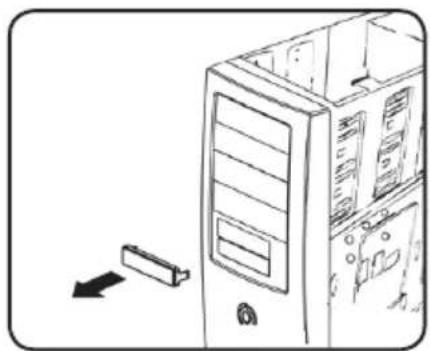

7.1
