Type de produit	Boîtier pour disque dur (rack mobile sans tiroir)
Marque	Icy Box
Modèle	IB2216StS
Interface	SATA (1 x SATA data 7 broches, 1 x SATA power 15 broches)
Format de disque compatible	2,5 pouces SATA HDD ou SSD (hauteur max 9,5 mm)
Baie compatible	Baie 3,5 pouces
Capacité maximale	Sans limite
Débit de transfert	Jusqu'à 3 Gbit/s (SATA 2.0)
Fonctionnalités	EasySwap, Plug & Play, Hot Swap
Indicateurs LED	Bleu (mise sous tension), Orange clignotant (accès disque)
Câbles inclus	1 x câble SATA, 1 x câble LED
Vis incluses	4 vis
Matériau	Acier affiné et plastique
Couleur	Noir
Compatibilité système	Tous les systèmes d'exploitation
Alimentation	Via le connecteur SATA 15 broches
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Montage	Insérer le disque dans le rack, fixer avec les vis, connecter les câbles.

FOIRE AUX QUESTIONS - IB2216StS Icy Box

Comment installer un disque dur dans le boîtier IB2216StS ?

Insérez le disque dur 2,5 pouces dans le rack, puis fixez-le avec les vis fournies. Connectez les câbles SATA et LED, puis placez l'ensemble dans une baie 3,5 pouces.

Le boîtier est-il compatible avec les SSD ?

Oui, il est compatible avec tous les disques durs et SSD SATA de format 2,5 pouces.

Quelle est la hauteur maximale du disque supportée ?

La hauteur maximale du disque est de 9,5 mm.

Le boîtier supporte-t-il le hot swap ?

Oui, il supporte le hot swap et le plug & play, permettant de changer le disque sans éteindre l'ordinateur.

Que signifient les voyants lumineux ?

Le voyant bleu indique que le boîtier est sous tension. Le voyant orange clignotant indique un accès au disque.

Puis-je utiliser un disque d'une capacité supérieure à 2 To ?

Oui, il n'y a pas de limite de capacité. Le boîtier accepte tous les disques SATA, quelle que soit leur capacité.

Quel câble est fourni pour le voyant LED ?

Un câble LED est fourni dans l'emballage. Il doit être connecté à la carte mère pour que les voyants fonctionnent.

Le boîtier est-il compatible avec mon ordinateur ?

Oui, il est compatible avec tous les systèmes d'exploitation et nécessite seulement une baie 3,5 pouces libre.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques et l'humidité.

Quels éléments sont inclus dans l'emballage ?

L'emballage contient : 1x boîtier IB2216StS, 1x câble SATA, 1x câble LED, 4 vis et 1 manuel d'utilisation.

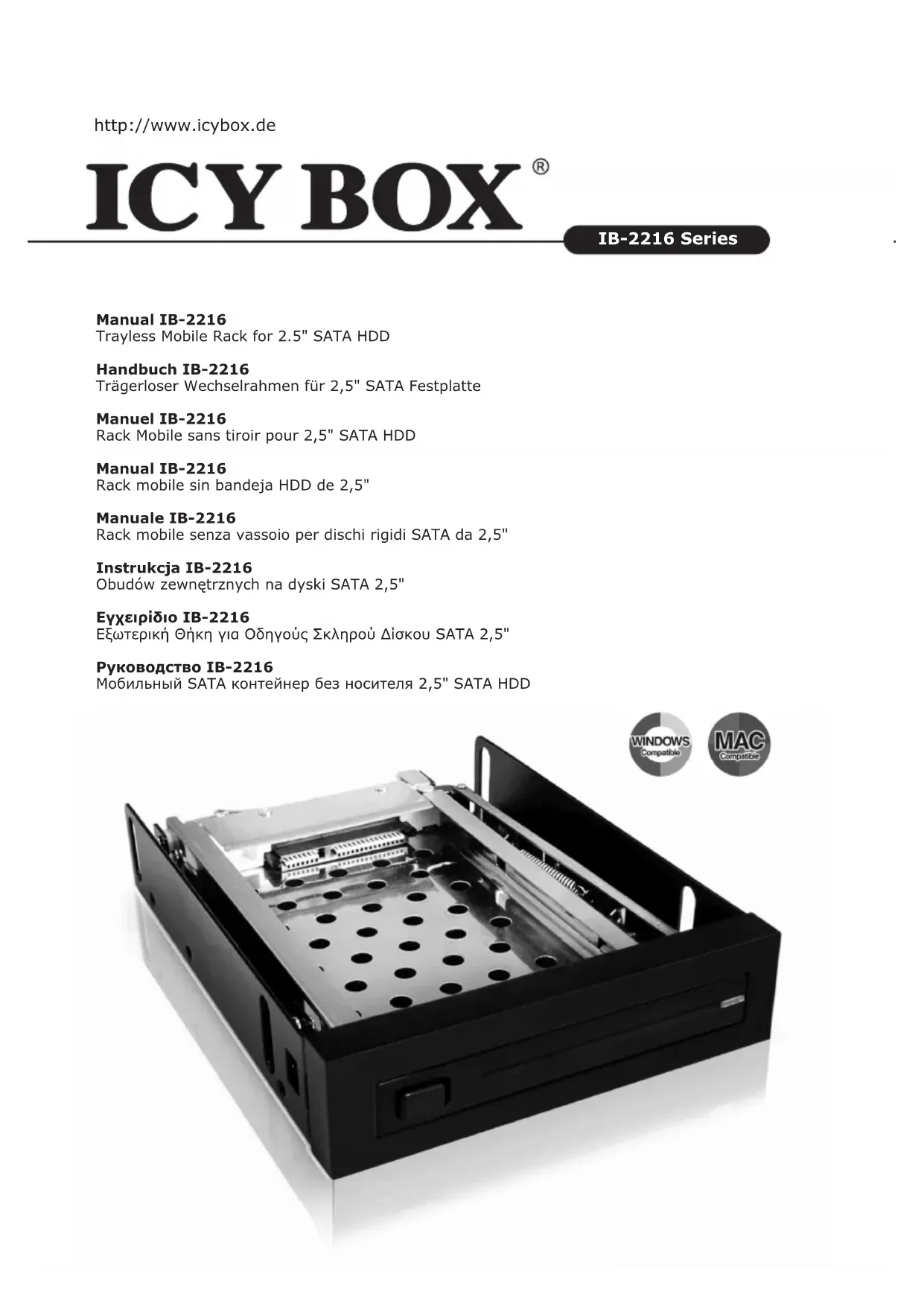

MODE D'EMPLOI IB2216StS Icy Box

Rack Mobile sans tiroir pour 2,5" SATA HDD

Manual IB-2216

Rack mobile sin bandeja HDD de 2,5"

Manuale IB-2216

Rack Mobile sans tiroir pour 2,5" SATA HDD. 8-9

Manual

Manual IB-2216

Rack mobile sin bandeja HDD de 2,5" 10-11

Manuale

Manuale IB-2216

1. Modèle - Disque dure - Interface - Couleur

Modèle Disque dure Interface Couleur
IB-2216StS	1x 2,5" SATA	1x SATA	Noir

2. Contenu

1x IB-2216StS, 1x SATA cable, 1x LED cable, 4x Vis, 1x Manuel

3. Caractéristiques

• Disque dur SATA 2.5" (hauteur 9,5 mm max) ou SSD dans une baie 3.5"
• EasySwap - Changement rapide d'un disque dur ou d'un SSD
• Sans limite de capacité pour les disques durs
• SATA = 3Gbit/s
  LED pour la mise sous tension et l'accès au disque dur
• Plug & Play et Hot Swap
• Compatible avec tous les systèmes d'exploitation

4. Données techniques

Interface: 1 x Connecteur SATA 15 broches

1 x Connecteur SATA 7 broches

Matériel: Acier affiné/Plastique

Hauteur du disque dur : 9,5 mm max

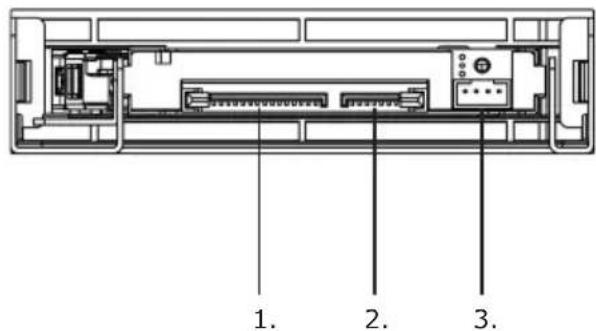

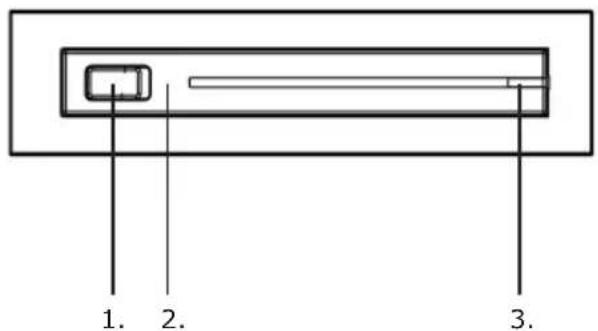

5. Façade Avant et panneau arrêté

1. Buton 1. SATA connecteur d'alimentation (15P)
2. HDD Façade Avant 2. SATA data connecteur (7P)
3. HDD LED 3. LED Acces connecteur (4P)

6. Indication des LED

Action Couleur de la LED

Mise sous tension LED s allume bleu

Accès au disque dur LED clignote en orange

7. Vue d'ensemble, disque dur assemblé

Attention!

Veuillez connecter le cable pour les LED se trouvant dans l'emballage afin de faire fonctionner celles-ci.

7.1

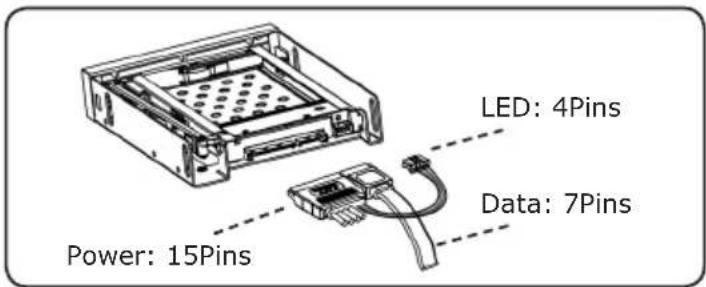

7.2

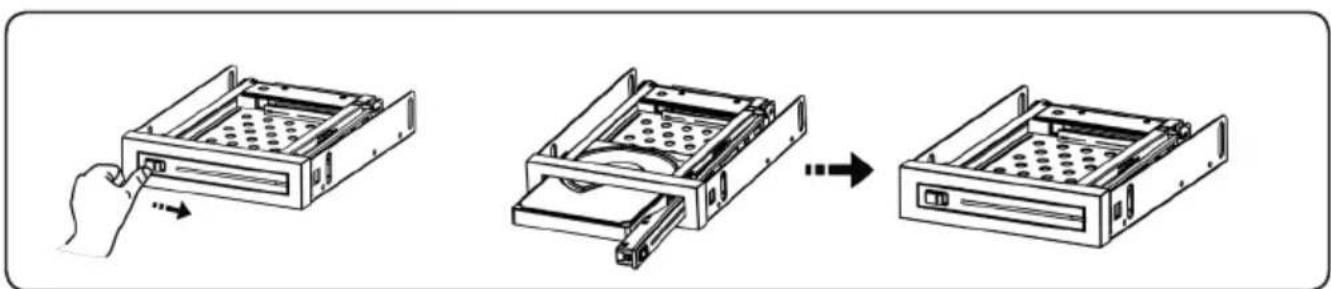

7.3

1. Modelo - Disco duro - Interfaz - Color

Modelo disco duro Interfaz		Color
IB-2216StS	1x 2,5" SATA	1x SATA	Negro
