Type de produit	Rack mobile sans tiroir pour disque dur 3.5" SATA
Modele	IB-170SK-B
Marque	Icy Box
Couleur	Noir
Disque dur compatible	1x 3.5" SATA (hauteur 1 pouce)
Interface	1x SATA (7 broches donnees, 15 broches alimentation)
Baie compatible	Baie 5.25" standard
Connecteur	NSS (No-Scratch SATA) pour plus de 50 000 echanges
Ventilateur	40x40x10mm (ne fonctionne qu'avec installation HDD)
Materiau du boitier	Aluminium
Systeme de verrouillage	Serrure a cle
Anti-vibration	Coussin en caoutchouc
Fonctions	Hot Swap, EasySwap
Alimentation	Via cable SATA 15 broches + ventilateur 2 broches
Securite	Serrure pour eviter manipulation incorrecte
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, eviter produits abrasifs
Informations generales	Patents enregistres en Europe, USA, Taiwan, Chine

FOIRE AUX QUESTIONS - IB170SKB Icy Box

Comment installer un disque dur dans le boitier Icy Box IB170SKB ?

Ouvrez la serrure, tirez la serrure a ressort pour ouvrir la porte frontale. Placez le disque dur SATA avec l'etiquette vers le haut, poussez jusqu'a ce que la porte se verrouille, puis fermez avec la cle.

Quels types de disques durs sont compatibles ?

Ce boitier accepte un seul disque dur SATA de 3.5 pouces (hauteur 1 pouce). Les disques durs 2.5" ne sont pas compatibles.

Que signifie la fonction Hot Swap ?

La fonction Hot Swap permet de changer le disque dur sans eteindre le systeme, a condition que votre controleur SATA la supporte.

Comment ejecter un disque dur en toute securite ?

Deverrouillez la serrure, tirez la serrure a ressort pour ouvrir la porte. Le disque dur sera ejecte automatiquement. Retirez-le delicatement. Ne l'ejectez pas pendant que le systeme fonctionne.

Le ventilateur est-il toujours actif ?

Le ventilateur de 40x40x10mm ne fonctionne que lorsque le disque dur est installe. Il est essentiel de connecter son alimentation pour eviter la surchauffe.

Puis-je verrouiller le boitier ?

Oui, le boitier est equipe d'une serrure a cle qui permet de verrouiller la porte frontale pour eviter une manipulation incorrecte.

Comment nettoyer le boitier ?

Utilisez un chiffon doux et sec. Evitez les produits abrasifs ou l'humidite excessive pour ne pas endommager les composants.

Le boitier est-il livre avec un cable SATA ?

Le contenu du produit n'est pas detaille dans la notice. Generalement, ces boitiers ne sont pas livres avec cables. Verifiez l'emballage.

Pourquoi la porte ne se ferme-t-elle pas ?

Assurez-vous que le disque dur est bien insere dans le bon sens (etiquette vers le haut). Si le disque n'est pas correctement positionne, la porte ne se fermera pas. Ne forcez pas.

Quelles sont les precautions de securite ?

N'ejectez pas le disque dur pendant le fonctionnement. Tenez-le par les bords. La temperature peut depasser 50°C, manipulez avec precaution. Le SAV ne couvre que les defauts de fabrication, pas les pertes de donnees.

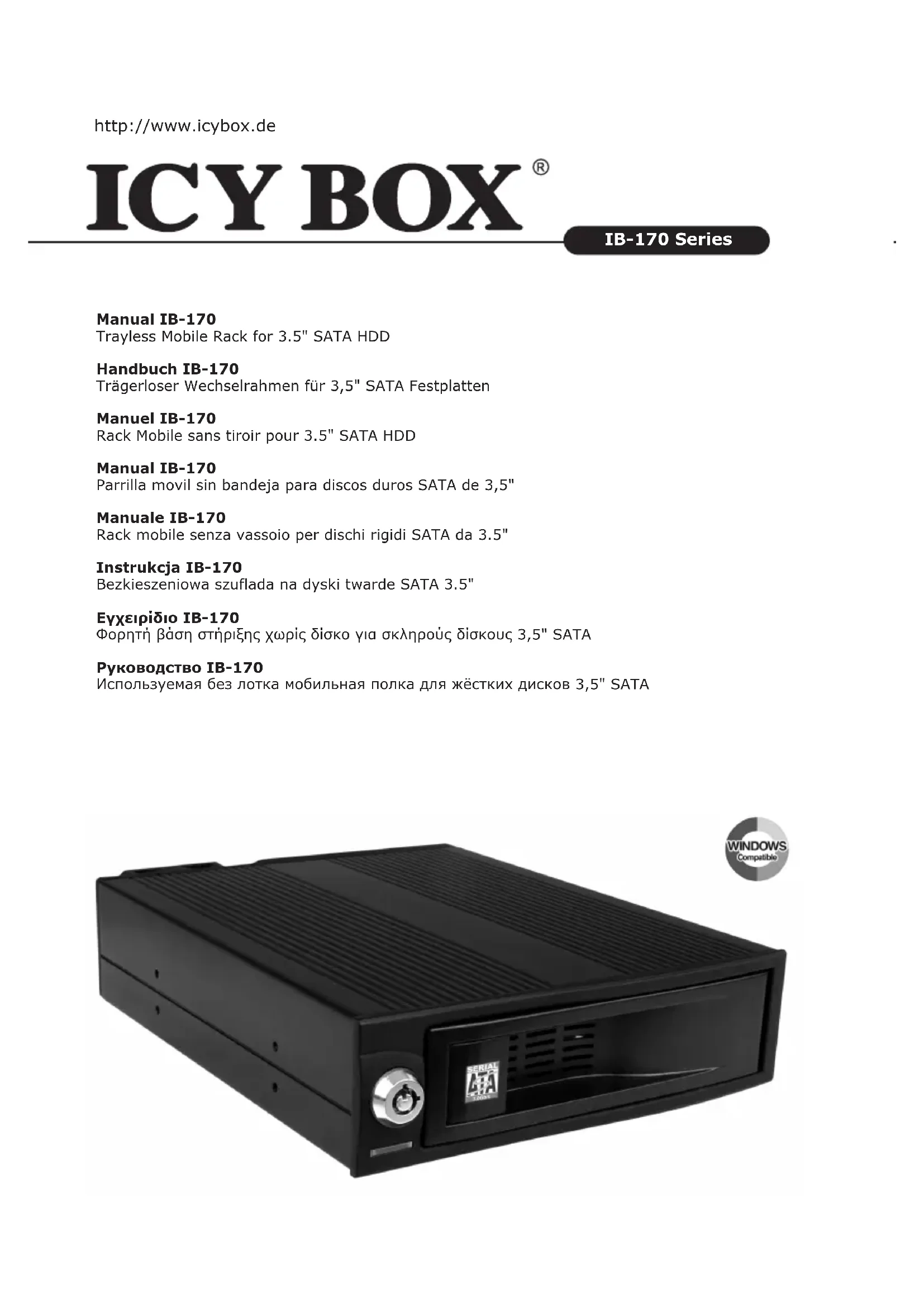

MODE D'EMPLOI IB170SKB Icy Box

Rack Mobile sans tiroir pour 3.5" SATA HDD

Manual IB-170

Rack Mobile sans tiroir pour 3.5" SATA HDD ....8-9

Manual

Manual IB-170

1. Modèle - Disque dure - Interface - Couleur

Modèle	Disque dure	Interface	Couleur
IB-170SK-B	1x 3,5" SATA	1x SATA	Noir

2. Contenu

• Une installation HDD avec une vitesse supérieure et un échange sans tiroir
• Compatible à tous SATA de 3,5" (hauteur un pouce) HDD
• Coussin en caoutchouc pour anti-vibration et anti-bruit
  • Hot Swap et EasySwap ^® support
• NSS (No-Scratch SATA) connecteur > 50.000 fois HDD échange
• Compatible au baie 5,25" standard
• Une serrure pour éviter une manipulation incorrecte
• Un ventilateur de 40x40x10mm, ne fonctionne seulement pour l'installation HDD
• Un boîtier spécialisé aluminium pour une meilleure ventilation
• Patents enregistré en Europe, aux USA, à Taiwan et en Chine

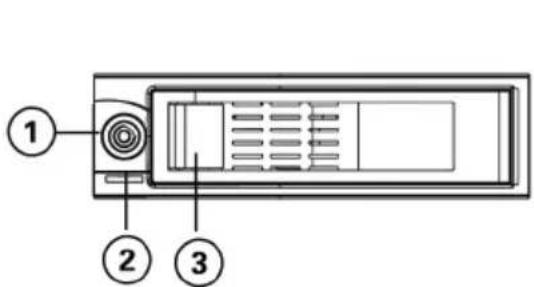

4. Panneau de devant et panneau d'arrière

1. Serrure 1. Connecteur pour SATA électrique (15 pins)
2. HDD LED 2. Connecteur pour SATA donnés (7 pins)
3. Serrure à ressort 3. Connecteur pour ventilateur (2 Pins)
4. LED Accès connecteur (4 Pins)

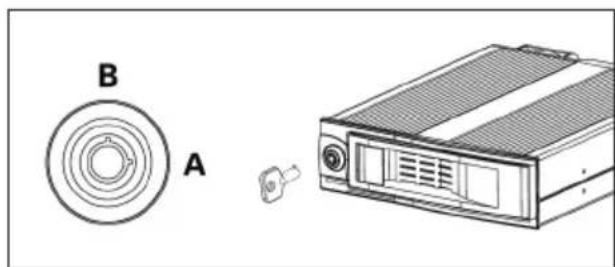

5. Serrure 6. Serrure à ressort

A: fermée / B: ouverte

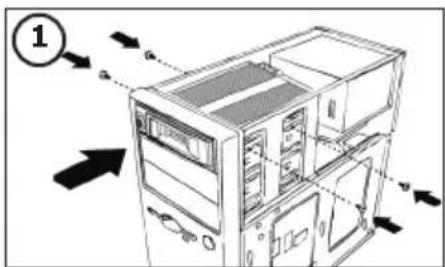

1. Installez IB-170SK-B dans une baie 5.25 et visez avec 4 vis.
2. Connectez le câble électrique de 15 pins pour SATA HDD et le câble électrique de 2 pins pour le ventilateur avec l'alimentation, le câble de donnée de 7 pins avec le contrôleur de SATA.

S'il vous plait, veuillez bien connecter l'alimentation du ventilateur pour éviter la surchauffe.
3. Tirez la serrure à ressort pour ouvrir la porte frontale.
4. Placez le disque dur SATA dans le IB-170SK-B avec l'étiquette (imprimée) du disque dur côté en haut.
V Le HDD doit être bien placé dans le bon sens. Sinon, la porte frontale du panneau ne sera pas bien fermée. En forçant la fermeture de la porte, le IB-170SK-B sera abîmée.
5. Pressez la porte et poussez le disque dur dans le IB-170SK-B jusqu'à que la porte soit verrouillée, ensuite fermez la avec la clé. HDD est installé.

8. Ejection du disque dur

1. Déverrouillez la serrure délicatement, tirez la serrure à ressort pour ouvrir la porte. Le HDD sera éjecté automatiquement du IB-170SK-B.
2. Enlevez le disque dur délicatement du IB-170SK-B.

9. Fonction Hot Swap

Si votre contrôleur SATA utilise la fonction Hot Swap, le disque dur SATA peut être changé dans IB-170SK-B sans arrêter le système.

Attention:

1. La température du disque dur peut atteindre plus de 50°C, cela ne brûlera pas les doigts mais veuillez le toucher avec précaution.
2. Un disque dur est un appareil vulnérable.
3. N'éjectez pas le disque dur pendant que le système fonctionne.
4. Tenez le disque dur par les bords, évitez de toucher les circuits imprimés.
5. Notre SAV ne prend en charge uniquement les disfonctionnement du fabriquant. Nous ne sommes pas responsables d'aucuns logiciels, matériels ou de données conservées ou installées à l'intérieur de notre produit.
