| Typ produktu | Backplane SATA/SAS dla 5 dysków twardych 3.5", montaż w 3 wnękach 5.25" |
| Model | IB-555SSK |
| Marka | Icy Box |
| Interfejsy | 10x SATA (5 na każdy dysk, możliwy podwójny kanał SAS) |
| Zgodne dyski | 5x SATA lub SAS 3.5" bez ograniczenia pojemności |
| Przepustowość interfejsu | SATA 3.0 Gbit/s |
| Funkcje | Plug & Play, Hot Swap, blokada kieszeni (klucz w zestawie) |
| Wskaźniki LED | Niebieska LED zasilania, czerwona LED awarii wentylatora/przegrzania, niebieska LED obecności dysku, zielona LED dostępu, czerwona LED awarii |
| Alarmy | Audio (sygnał dźwiękowy) i LED dla awarii wentylatora i przegrzania, regulowana na 45°C, 55°C lub 75°C |
| Wentylator | 80x80 mm wymienny z szybkim demontażem, możliwość zatrzymania w chłodnym otoczeniu |
| Zasilanie | Złącza Molex 12V i 5V (zalecany podwójny kabel dla nadmiarowości) |
| Zawartość opakowania | 1x backplane, 8 śrub do obudowy, 22 śruby do dysków, 2 klucze, 2 kable zarządzania, 5 kabli SATA, 1 instrukcja obsługi |
| Systemy operacyjne | Wszystkie zgodne systemy (brak ograniczeń) |
| Konserwacja i czyszczenie | Regularnie odkurzać wentylator i złącza, używać suchej, niestrzępiącej się szmatki |
| Bezpieczeństwo | Odłączyć zasilanie przed ingerencją, używać w suchym i umiarkowanym otoczeniu |
| Części zamienne i naprawy | Wentylator wymienny, standardowe kable SATA, inne elementy nienaprawialne przez użytkownika |
| Informacje ogólne | Backplane z podwójnym kanałem dla serwera lub stacji roboczej, kompatybilny z SATA II i SAS |
Często zadawane pytania - IB555SSK Icy Box
Pytania użytkowników dotyczące IB555SSK Icy Box
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Obudowa dysku twardego w formacie PDF za darmo! Znajdź swoją instrukcję IB555SSK - Icy Box i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. IB555SSK marki Icy Box.
INSTRUKCJA OBSŁUGI IB555SSK Icy Box

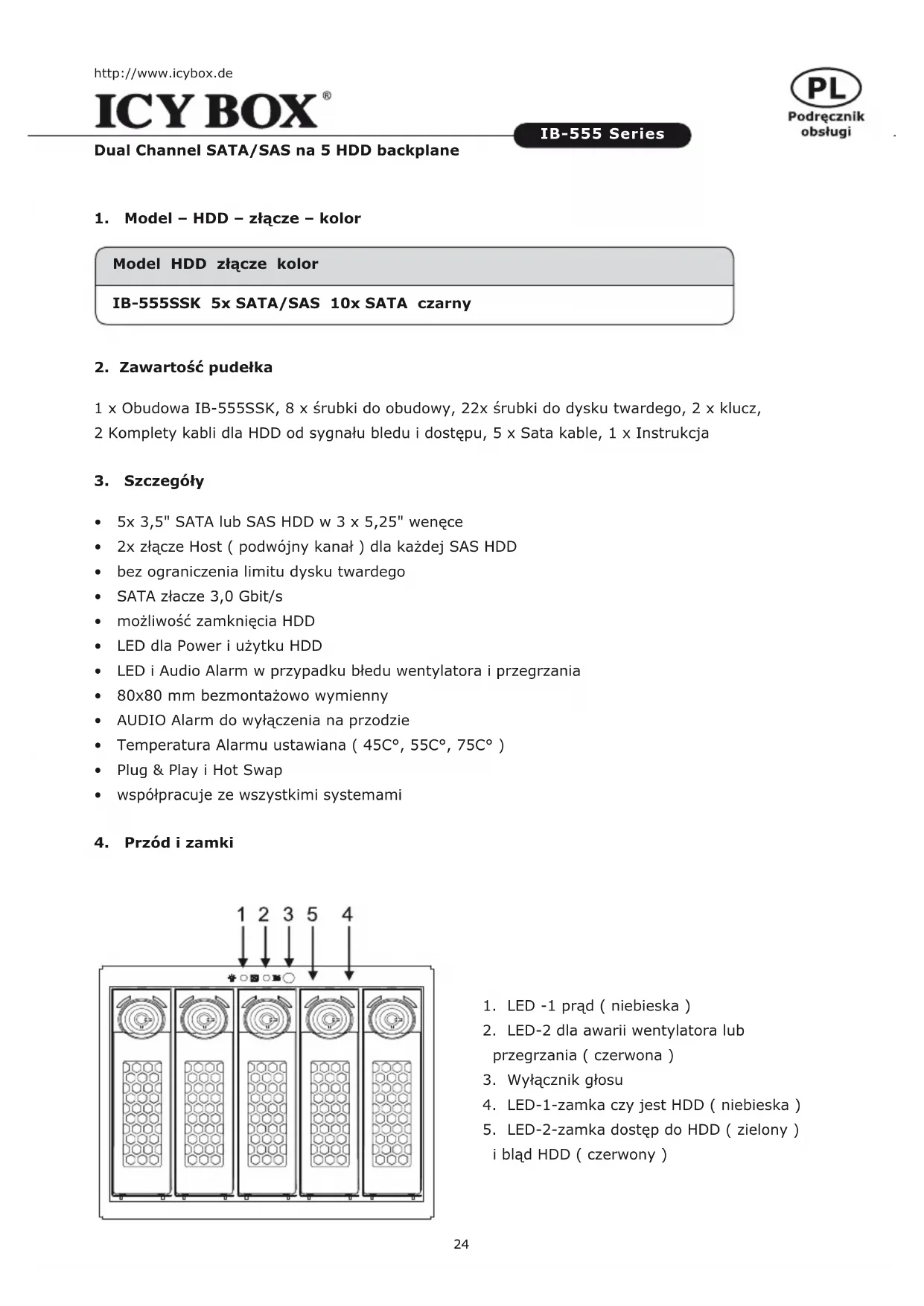

Instrukcja IB-555SSK
Instrukcja IB-555SSK
1. Model - HDD - złącze - kolor
Model HDD złącze kolor
IB-555SSK 5x SATA/SAS 10x SATA czarny
2. Zawartość pudełka
1 x Obudowa IB-555SSK, 8 x śrubki do obudowy, 22x śrubki do dysku twardego, 2 x klucz, 2 Komplety kabli dla HDD od sygnału bledu i dostępu, 5 x Sata kable, 1 x Instrukcja
3. Szczegóły
- 5x 3,5" SATA lub SAS HDD w 3 x 5,25" wenęce
• 2x złącze Host ( podwójny kanał ) dla każdej SAS HDD - bez ograniczenia limitu dysku twardego
• SATA złącze 3,0 Gbit/s - możliwość zamknięcia HDD
• LED dla Power i użytku HDD
• LED i Audio Alarm w przypadku błędu wentylatora i przegrzania
• 80x80 mm bezmontażowo wymienny
• AUDIO Alarm do wyłączenia na przodzie
• Temperatura Alarmu ustawiana (45C°, 55C°, 75C°)
• Plug & Play i Hot Swap - współpracuje ze wszystkimi systemami

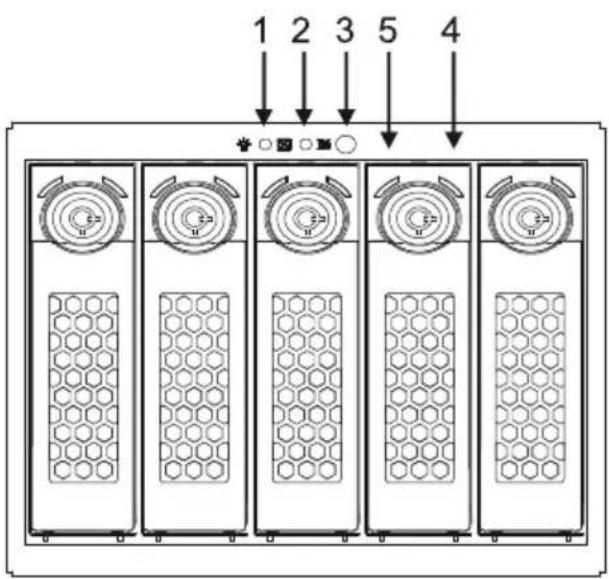

4. Przód i zamki
- LED-2 dla awarii wentylatora lub przegrzania ( czerwona )
- Wyłącznik głosu
- LED-1-zamka czy jest HDD (niebieska)
- LED-2-zamka dostęp do HDD (zielony) i bląd HDD (czerwony)

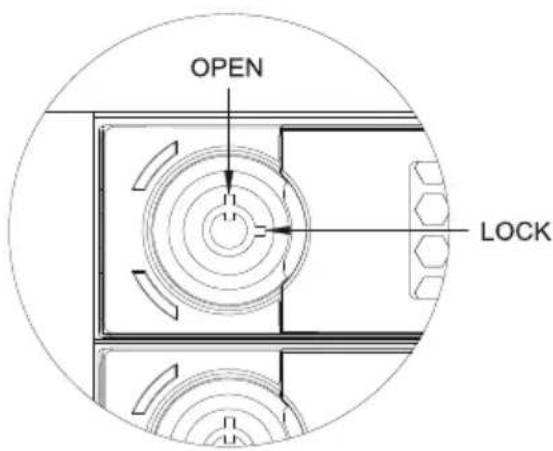

Zamek zamyka tylko mechanicznie szufladę. Niema żadnej funkcji elektronicznej.
- W prawo - zamknięte
- W lewo - otwarte
5. Indikatia i Alarm przez LED i Audio sygnał
| Działania LED Audio sygnał | ||
| Prąd LED-1 świeci na niebiesko | ||
| Przegrzanie LED-2 miga na czerwono 2) | Beep 2) | |
| Awaria wentylatora 1) | LED-2 miga na czerwono 2) | Beep 2) |
| HDD jest LED-1-zamka świeci na niebiesko | ||
| HDD dostęp LED-2-zamka miga na zielono | ||
| Bląd HDD LED-2-zamka miga na czerwono | ||
| Niema HDD LED-1+2 sa wyłączone |
1) Alarm Audio może zostać wyłączony na przodzie i będzie tylko LED Alarm migała na czerwono. Jak błąd zostanie usunięty ( np. przez obniżenie temp. Lub wymianę wentylator awaryjnego ) Alarm i LED zgasną automatycznie.
2) Jeżeli zostanie wentylator odłączony od prądu to Alarm się nie włączy. Przy bardzo dobrze schłodzonych obudowach można wtedy wentylatora nie używać

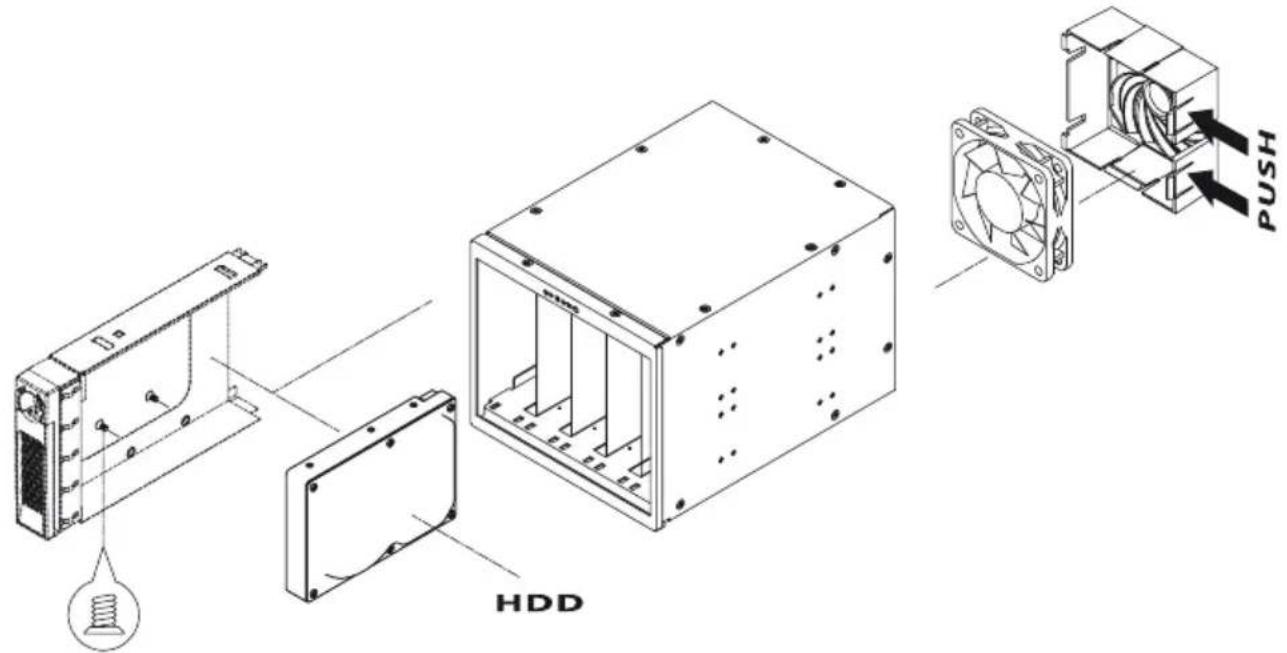

6. Montaz dysku twardego i Obudowy


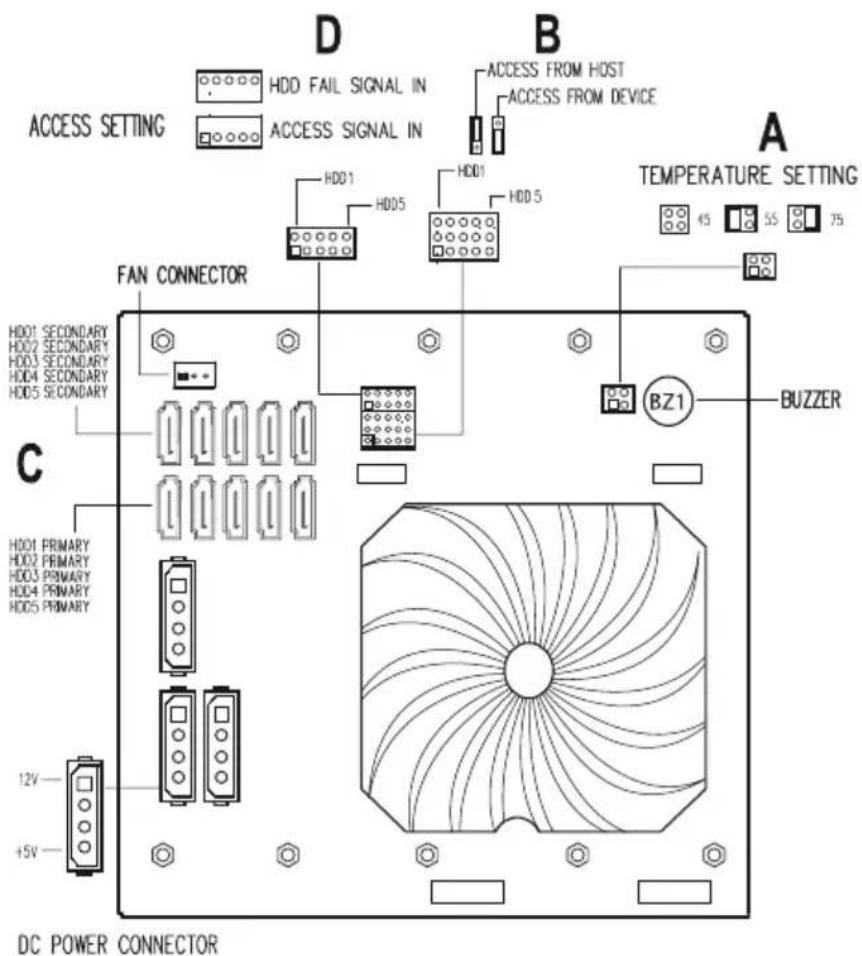

HDD PUSH7. Konfiguracja na tyle
1) 45°C - bez Jumpera
2) 55°C - Jumper na Pin 1 & 2
3) 75°C - Jumper na Pin 3 & 4
B. źródło dla sygnału dostępu
Można wybrać, z jakiego źródła LED dostępu ( LED-2-zamek ) ma dostc sygnał
1) Z HDD ( standart ) most na PINy 1 & 2 wsadzić - nowoczesne HDG ( SATA II ) podają sygnały przez własny SATA/SAS system. Te sygnały sa przekazywane od razu do backplane
2) Z HOST- Kontrolera. Most na Pin 2 & 3 wsadzic ( SATA II ) - starsza HDD ( SATA I ) nie nadaje sygnału dostępu od siebie automatycznie. W tym przypadku musza sygnały dostępu być osobnym kablem z HOSt kontrolera do LED być przeprowadzone
C. podłączenie kabli SATA
1) SATA HDD: niebieskie SATA wtyczki złączyć z SATA kablami
2) SAS HDD:
- w "single channel" podłączyc niebieskie SATA wtyczki
- w "dual Channel" tez zielone SATA wtyczki podłączyć
D. Podłączenie kabli dostępu i HDD błędów do kontrolera HOST
1) Jeżeli HDD od siebie nie wysyłąją sygnałów dostępu ale zato HOST kontroler ( np. Karta RAID ) sygnał dostępu nadaje to można wyjścia sygnałów z kabłami z kompletu do wejść sygnałowych ( Accesses sygnał )( Pin 1,3,5,7,9) na Backplane podłączyć. Wtedy miga na zilono LED dostępu z sygnałami z kontrolera
2) Jeżeli Host kontroler ( np. Karta raid ) sygnał błędu HDD ma można podłączyc kabelkiem ( HDD Fail sygnał in, Pin 2,4,6,8,10 ) do Backplane. Wtedy miga LED HDD błędu przy awarii HDD na czerwono.
E. podłączenie do Zasilacza
Dla jakości jest zalecane podłączenie dwóch Molexów dwoma niezależnymi kabłami prądowymi do zasilacza
