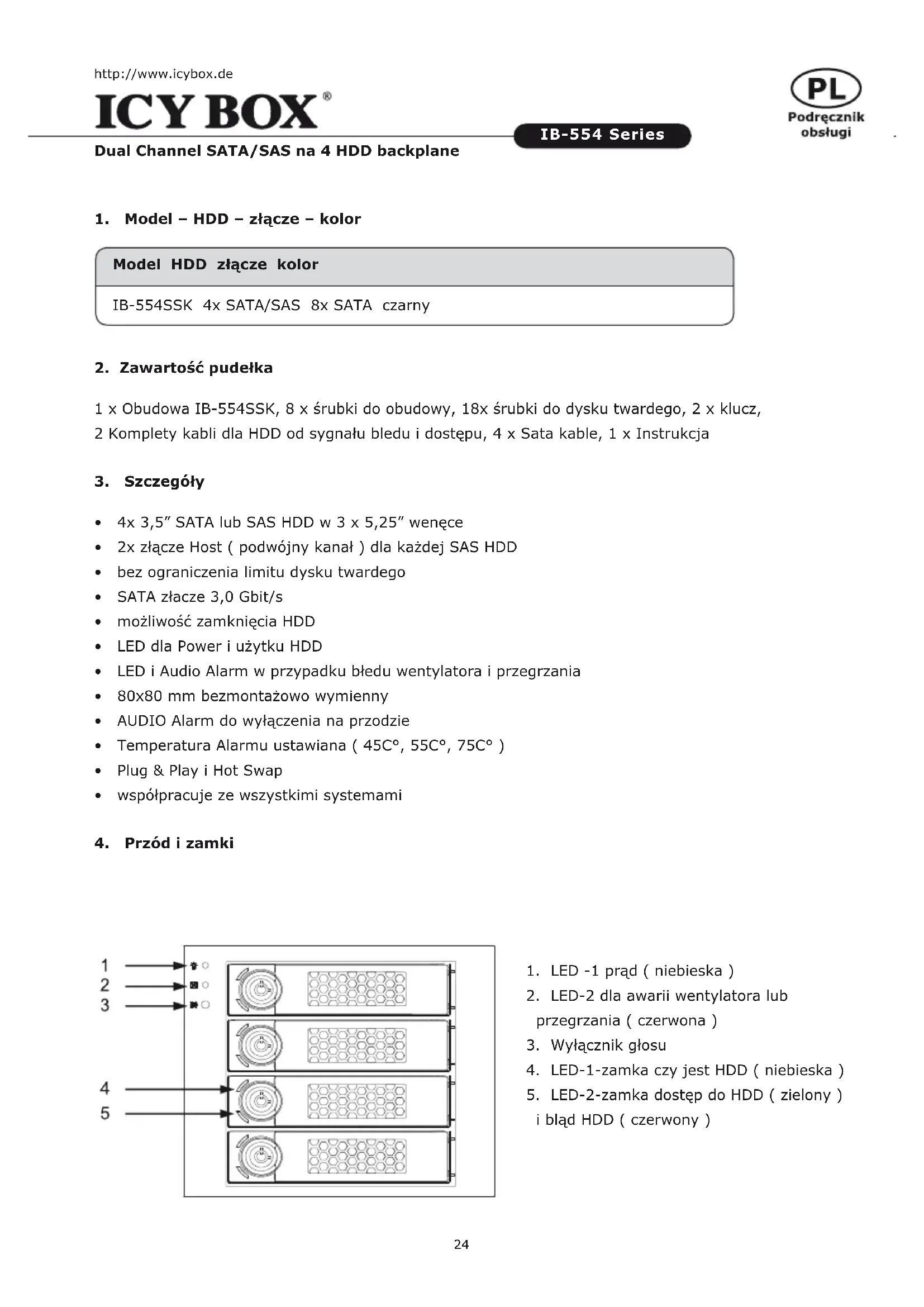

INSTRUKCJA OBSŁUGI IB554SSK Icy Box

Instrukcja IB-554SSK

Instrukcja IB-554SSK

1. Model-HDD-zlacze-kolor

Model HDD zlücze kolor

IB-554SSK 4x SATA/SAS 8x SATA czarny

2. Zawartość pudełka

1 x Obudowa IB-554SSK, 8 x srubki do obudowy, 18x srubki do dysku twardego, 2 x klucz,
2 Komplety kabli dla HDD od sygnatu bledu i dostepu, 4 x Sata kable, 1 x Instrukcja

3. Szczególy

4x 3,5" SATA lub SAS HDD w 3 x 5,25" wenCE
- 2x zącze Host ( podwójny kanat ) dla kazdej SAS HDD
- bez ograniczenia limitu dysku twardego
- SATA złacze 3,0 Gbit/s
- mozliwość zamkniecia HDD
LED dla Power i uzytku HDD
- LED i Audio Alarm w przypadku bledu wentylatora i przyegrzania
80x80 mm bezmontažowo wymienny
- AUDIO Alarm do wyłaczenia na przygodzie
- Temperatura Alarmu ustawiana (45C°, 55C°, 75C°)
Plug & Play i Hot Swap
- współpracuje ze wzystkimi systemami

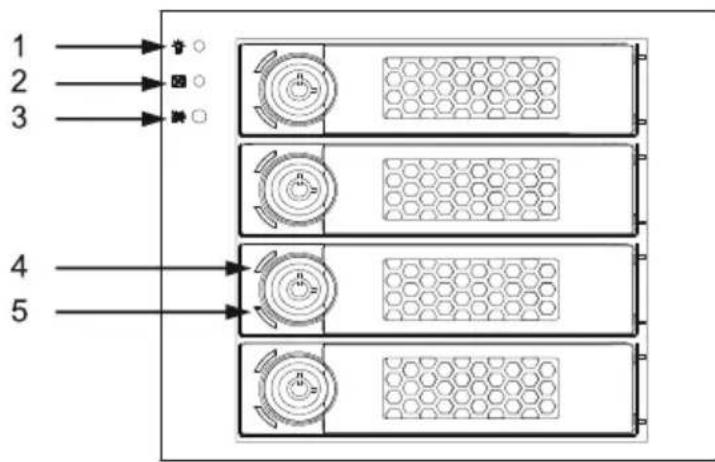

4. Przód izamki

1. LED-1 prad (niebieska)
2. LED-2 dla awarii wentylatora lub przyegrzania ( czerwona )
3. Wyęacznik gośu
4. LED-1-zamkaczyistHDD（niebieska）
5. LED-2-zamka dostep do HDD (zielony) i blad HDD (czerwony)

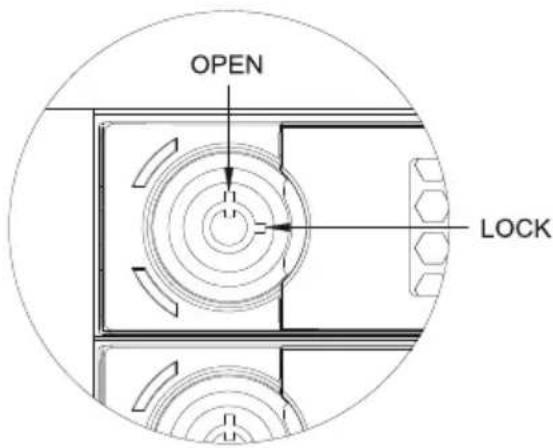

Zamek zamyka tylko mechanicznie szuflade. Niemazadnej funkci elektronicznej.

1. W prawo - zamkniète
2. W lewo - otwarte

5. Indikatia i Alarm przye z LED i Audio sygnal

Działania LED Audio sygnat
Prȩd LED-1 świeci na niebiesko
Przeegrzanie LED-2 miga na czerwono 2)		Beep 2)
Awaria wentylatora 1)	LED-2 miga na czerwono 2)	Beep 2)
HDD jest LED-1-zamka świeci na niebiesko
HDD dostęp LED-2-zamka miga na zielono
Bląd HDD LED-2-zamka miga na czerwono
Niema HDD LED-1+2 sa wyłączone

1) Alarm Audio doit zostac wyłoczony na przydzie i;będzie tylko LED Alarm migała na czerwono. Jak;będ zostanie usuniety (np. przyez obniżenie temp. Lub wymianę wentylator awaryjngo) Alarm i LED zgasna automatycznie.
2) Jeżeli zostanie wentylator odłączony od pradu to Alarm są nie wączy. Przy bardzo dobrze schłodzonych obudowej można wtedy wentylatora są uzywać

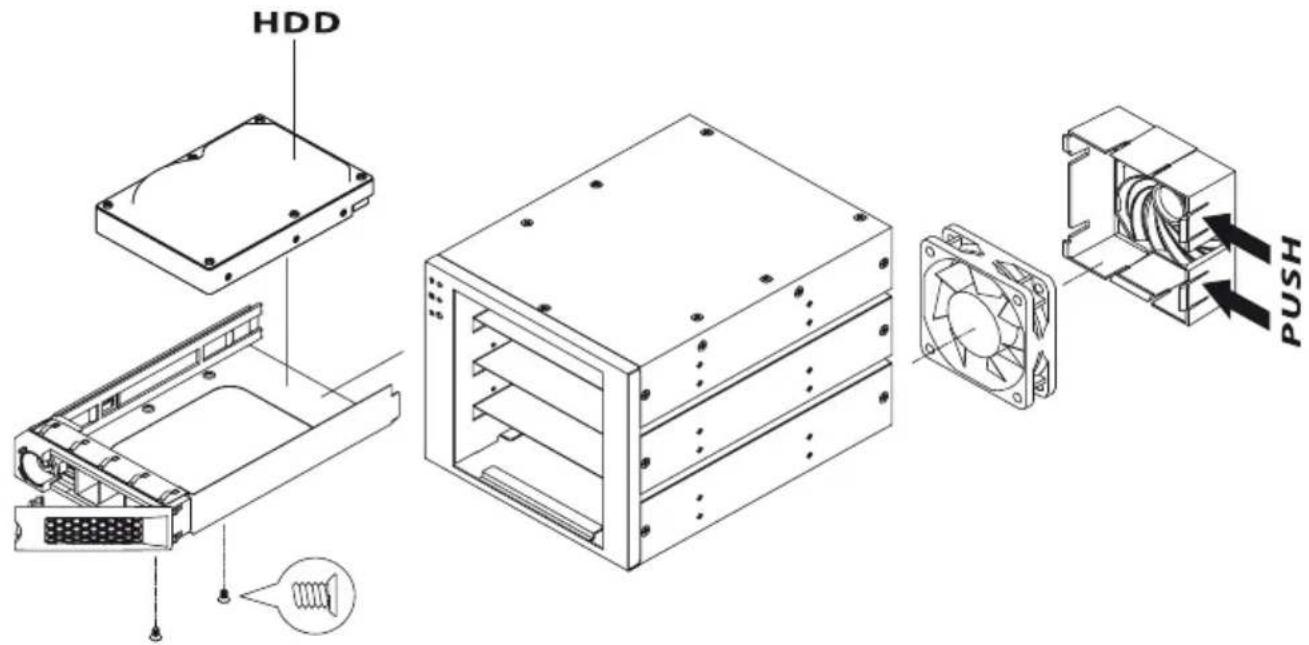

6. Montaz dysku twardego i Obudowy

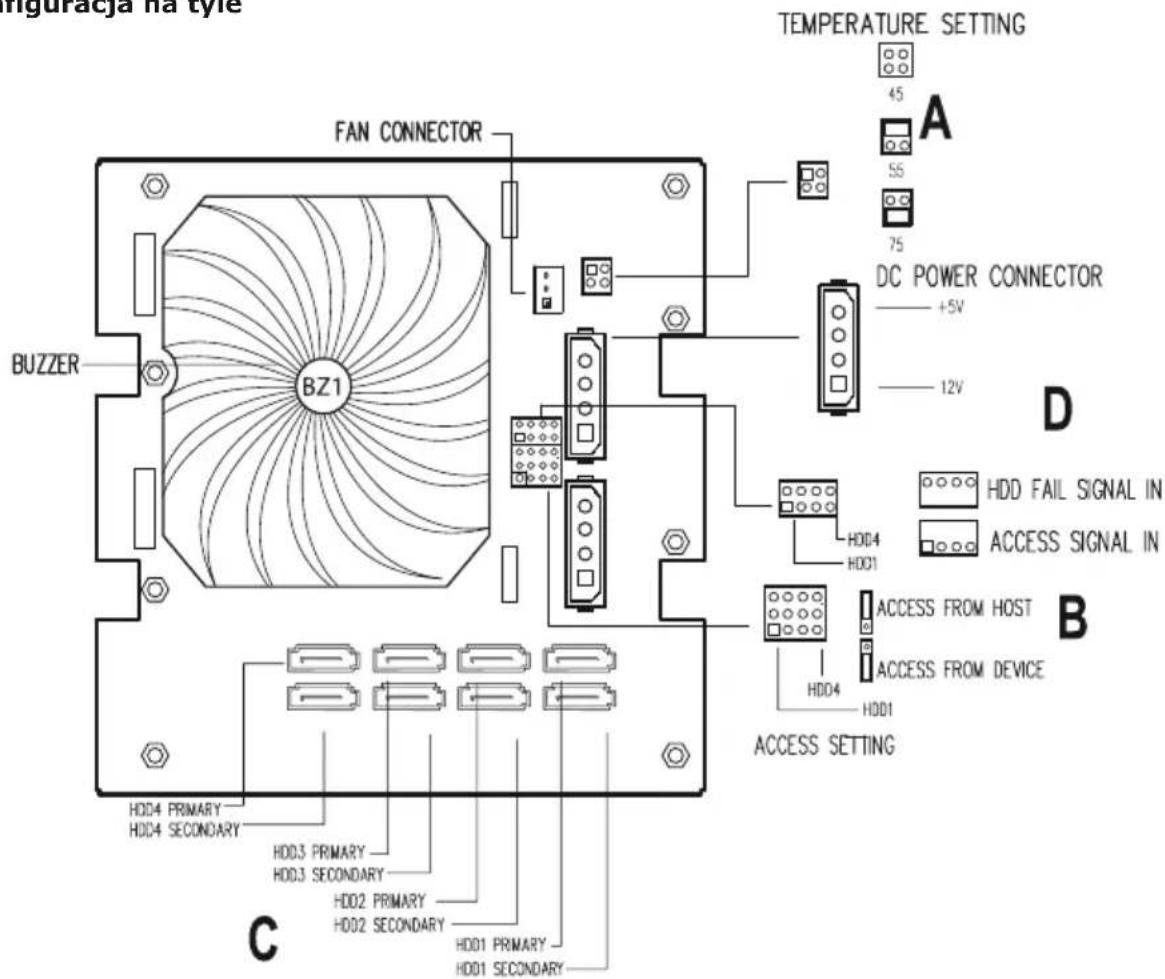

7. Konfiguracja na tyle

A. temperatura alarmu

1) 45^ - bez Jumpera
2) 55^ -Jumper na Pin 1 & 2
3) 75^ - Jumper na Pin 3 & 4

B. zrodlo dla sygnalu dostepu

Mozna wybrać, z jakiegoźródla LED dostepu (LED-2-zamek) ma dostc sygnat

1) Z HDD (standart) most na PINy 1 & 2 wsadzić
- nowoczesne HDG (SATA II) podaj sygnały przy czwysny SATA/SAS system. Te sygnały są przykazywane od razu do backplane
2) Z HOST- Kontrolera. Most na Pin 2 & 3 wsadzic ( SATA II )
- starsza HDD ( SATA I ) nie nadaje sygnalu dostępu od siebie automatycznie. W tym przypadku musza sygnaly dostępu być osobnym kablem z HOST kontrlera do LED być przyepamadzone

C. podłaczenia kabli SATA

1) SATA HDD: niebieskie SATA wtyczki zączyć z SATA kablami
2) SAS HDD:

• w "single channel" podłaczy necbiejskie SATA wtyczki
• w "dual Channel" vez zielone SATA wtyczki podlaczyc

D. Podłaczenia kabli dostępu i HDD blędów do kontrlera HOST

1) Jeżeli HDD od siebieNie wysyłaja sygnów dostępu ale zato HOST kontractor (np. Karta RAID) sygnów dostępu nadaje toość wyjscia sygnów z kablami z kompletu do woesć sygnawychs (Accesses sygnat) (Pin 1,3,5,7) na Backplane podłączyc. Wtedy miga na zilono LED dostępu z sygnami z kontrlera
2) Jeżeli Host kontractor ( np. Karta raid ) sygnat będu HDD maromatic kabelkiem ( HDD Fail sygnat in, Pin 2,4,6,8) do Backplane. Wtedy miga LED HDD będu przy awarii HDD na czerwowo.

E. podlaczenie do Zasilacza

Dla jakosci jest zalecane podłaczenia dwoch Molexów dwoma niedzernymi kablami prȩadowsymi do zasilacza
