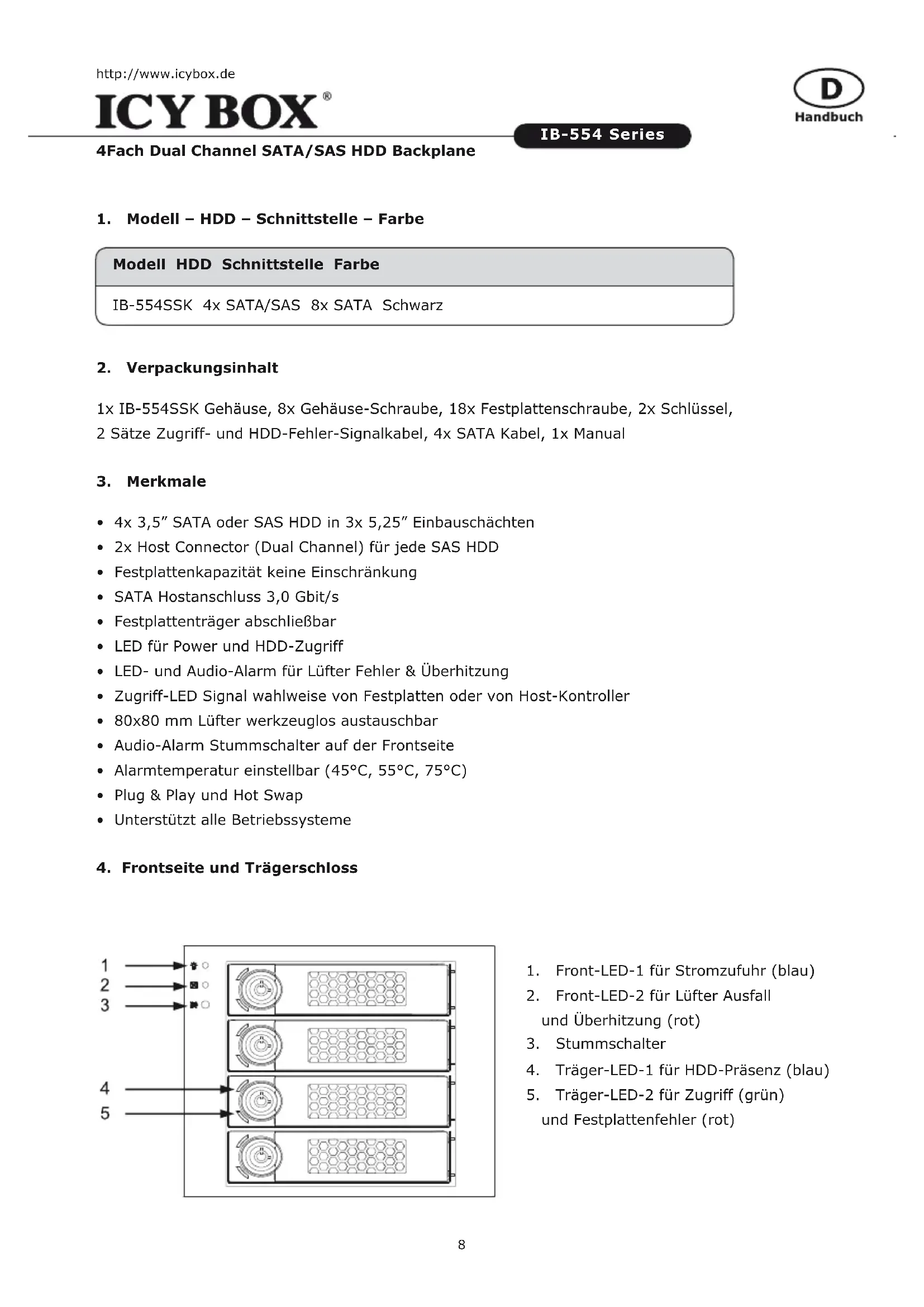

BEDIENUNGSANLEITUNG IB554SSK Icy Box
1. Model - HDD - Schnittstelle - Farbe
Modell HDD Schnittstelle Farbe
IB-554SSK 4x SATA/SAS 8x SATA Schwarz
2. Verpackungsinhalt
1x IB-554SSK Gehäuse, 8x Gehäuse-Schraube, 18x Festplattenschraube, 2x Schlüssel,
2 Sätze Zugriff- und HDD-Fehler-Signalkabel, 4x SATA Kabel, 1x Manual
3. Merkmale
- 4x 3,5"SATA oder SAS HDD in 3x 5,25" Einbauschächten
- 2x Host Connector (Dual Channel) für jeder SAS HDD
- Festplattenkapazität keine Einschränkung
- SATA Hostanschluss 3,0 Gbit/s
- Festplattenträger abschlussbar
LED fur Power und HDD-Zugriff - LED- und Audio-Alarm für Lüfter Fehler & Überhitzung
- Zugriff-LED Signal wahlweise von Festplatten oder von Host-Kontroller
80x80 mm Lüfter werkzeuglos austauschbar
Audio-Alarm Stummschalter auf der Frontseite - Alarmtemperatur einstellbar (45^, 55^, 75^)
- Plug & Play und Hot Swap
- Unterstützung alle Betriebssysteme

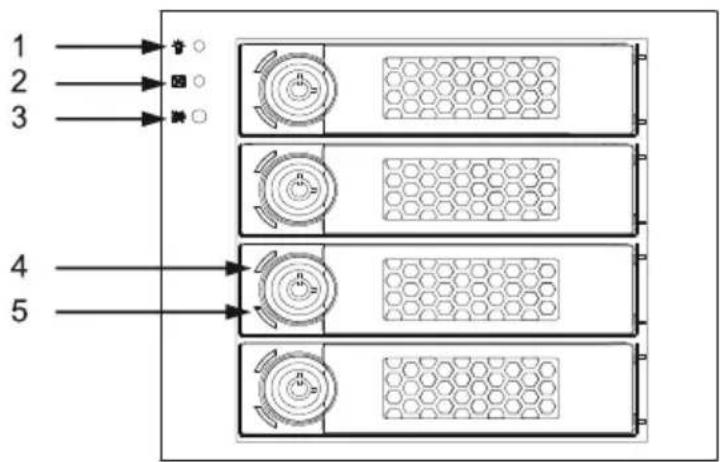

4. Frontseite und Trägerschloss
- Front-LED-1 für Stromzufuhr (blau)
- Front-LED-2 für Lüfter Ausfall und Überhitzung (rot)
- Stummschalter
- Träger-LED-1 für HDD-Präsenz (blau)
- Träger-LED-2 für Zugriff (grün) und Festplattenfehler (rot)

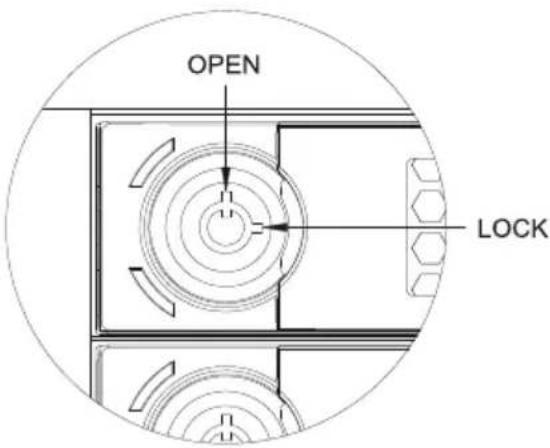

Das Träger-Schloss sperrt nur Mechanisch die Träger-Schublade gegen unbefugte Zugriffe oder Loslösen und hat keine elektrische Schaltfunktion.
- Nach rechts drehen - geschlossen
- Nach oben drehen - geöffnet
5. Indikation und Alarm via LED und Audio-Signal
| Aktion LED Indikation Audio-Alarm | ||
| Stromzufuhr Front-LED-1 leuchtet blau | ||
| Überhitzung Front-LED-2 blinkt rot 2) | Beep Ton 2) | |
| Lüfter Ausfall 1) | Front-LED-2 blinkt rot 2) | Beep Ton 2) |
| HDD Präsenz Träger-LED-1 leuchtet blau | ||
| HDD Zugriff Träger-LED-2 blinkt grün | ||
| Festplattenfehler Träger-LED-2 blink rot | ||
| Keine HDD Träger-LED-1+2 bleiben aus | ||
1) Der Audio-Alarm kann per Stummschalter auf der Frontblende stumm geschalte werden, so dass nur die Alarm-LED rot blinkt.
Nachdem die Fehler behoben worden sind (z.B. durch Herabsenk den Temperatur oder Austausch eines defekten Lufters), erloscht die blinkende LED und der Audio-Alarm automatisch.
2) Wird der Lüfter von der Stromzufuhr abgetrennt, wird kein Alarm ausgelost, so dass bei sehr gut gekühnten Servergehäussen auf den Lüfter am Backplane verzichtet werden kann.

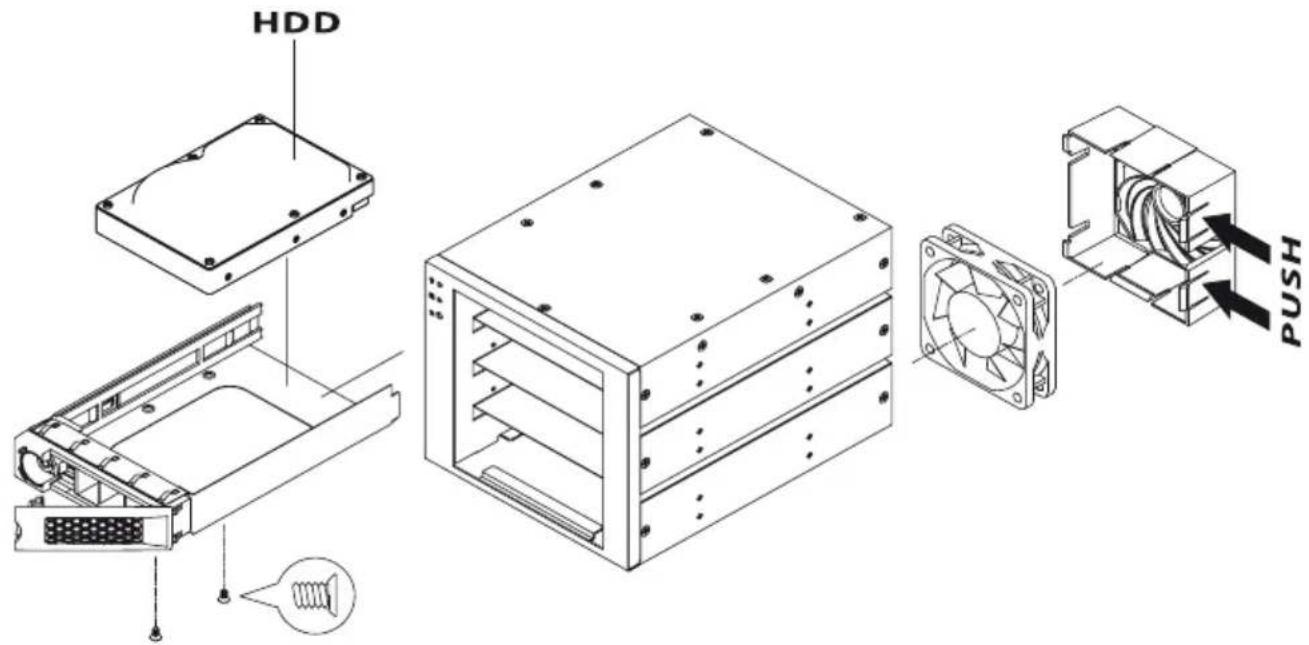

6. Festplatte und Lüfter Montage

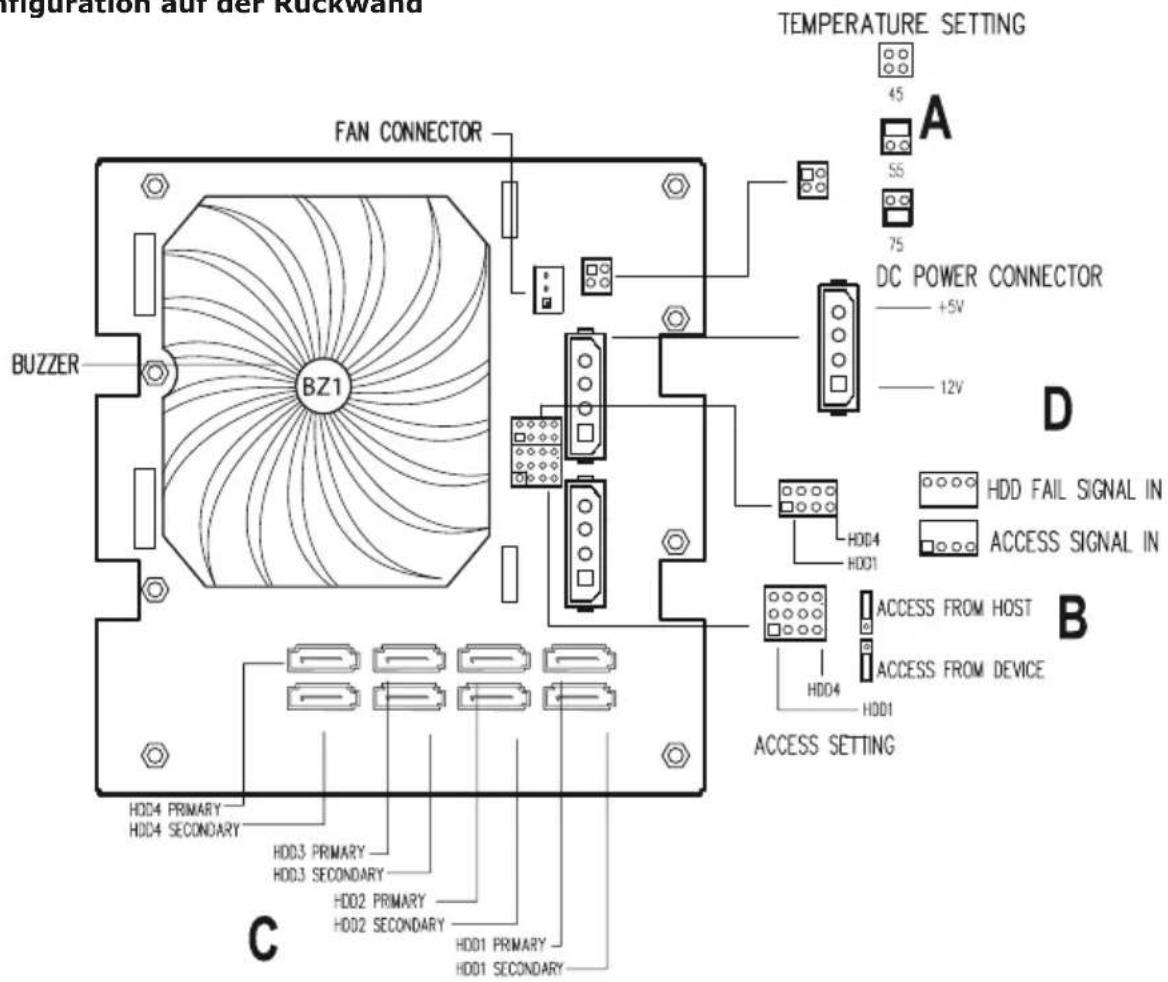

7. Konfiguration auf der Rückwand
4Fach Dual Channel SATA/SAS HDD Backplane
A. Alarm Temperatur
1) 45^ -Kein Jumper
2) 55^ - Jumper auf Pin 1 & 2
3) 75^ - Jumper auf Pin 3 & 4
B. Quelle für Zugriff-Signal
Man kann wahlen, aus welcher Quelle die HDD-Zugriff-LED (Träger-LED-2) die Zugriffsignale besteht.
1) Von Festplatten (Standardeinstellung): Steckbrücke auf Pins 1 & 2 setzen
- Eine moderne Festplatte (SATA II) liefert die Zugriffsignale über den eignen SATA/SAS Connector.
These Signale werden direkt über das Backplane zu der Zugriff-LED weiter geleitet.
2) Vom Host-Kontroller: Steckbrücke auf Pins 2 & 3 setzen (SATA II)
- Eine ältere Festplatte (SATA I) liefert keine Zugriffsignale über den eigenen SATA Connector. In diesen Fall mussen die Zugriffsignale mit einem separaten Kabel vom Host-Kontroller zu der Zugriff-LED weitergeleitet werden (vgl. D.-1).
C. Anschlieben der SATA-Kabel
1) SATA-Festplatte:
Die blauen SATA Connectoren sollen mit den beiliegenden SATA-Kabeln angeschlossen werden.
2) SAS-Festplatte:
- Bei Single Channel sollen die blauen SATA Connectoren angeschlossen werden.
- Bei Dual Channel sollen auch die grünen SATA Connectoren angeschlossen werden.
D. Anschlieben der Zugriff- und Festplattenfehler-Kabel zum Host Kontroller
1) Wenn die Festplatten von sich selbst keine Zugriffsignale liefern, aber der Host-Kontroller (z.B. RAID-Karte), können Sie die Signalausgänge auf dem Host-Kontroller mit den mitgelieferten Kabeln an die Zugriffssignaleingänge (Access Signal In) (Pins 1, 3, 5, 7) auf dem Backplane anschließen. So blinkt die Zugriff-LED grün mit den Signalen aus dem KontROLLER.
2) Wenn der Host-Kotroller (z.B. RAID-Karte) Signalausgabe für Festplattenfehler hat, können Sie diese mit Kabel an die Signaleingänge (HDD Fail Signal In, Pins 2, 4, 6, 8) auf dem Backplane anschließen. Nun blinkt die Festplattenfehler-LED bei Festplattenaussfall rot.
E. AnschlieBen ans Netzteil
Für Redundanz wird empfohlen, dass die 2 Molex Strom Connectoren mit 2 getrennten Stromkabeln an das Netzteil angeschlossen werden.
