| Tipo de producto | Backplane SATA/SAS para 5 discos duros de 3.5", montaje en 3 bahías de 5.25" |
| Modelo | IB-555SSK |
| Marca | Icy Box |
| Interfaces | 10x SATA (5 por cada disco, doble canal SAS posible) |
| Discos compatibles | 5x SATA o SAS de 3.5" sin límite de capacidad |
| Velocidad de la interfaz | SATA 3.0 Gbit/s |
| Funcionalidades | Plug & Play, Hot Swap, bloqueo de los cajones (llave incluida) |
| Indicadores LED | LED azul encendido, LED rojo fallo ventilador/sobrecalentamiento, LED azul presencia por disco, LED verde acceso, LED rojo fallo |
| Alarmas | Audio (pitido) y LED para fallo de ventilador y sobrecalentamiento, ajustable a 45°C, 55°C o 75°C |
| Ventilador | 80x80 mm intercambiable de montaje rápido, parada posible en ambiente refrigerado |
| Alimentación | Conectores Molex de 12V y 5V (doble cable recomendado para redundancia) |
| Contenido del embalaje | 1x backplane, 8 tornillos de chasis, 22 tornillos de discos, 2 llaves, 2 cables de gestión, 5 cables SATA, 1 manual de instrucciones |
| Sistemas operativos | Todos los sistemas compatibles (sin limitación indicada) |
| Mantenimiento y limpieza | Desempolvar regularmente el ventilador y los conectores, usar un paño seco que no suelte pelusa |
| Seguridad | Desconectar la alimentación antes de intervenir, usar en un ambiente seco y templado |
| Piezas de repuesto y reparabilidad | Ventilador reemplazable, cables SATA estándar, otros componentes no reparables por el usuario |
| Información general | Backplane de doble canal para servidor o estación de trabajo, compatible con SATA II y SAS |
Preguntas frecuentes - IB555SSK Icy Box
Preguntas de los usuarios sobre IB555SSK Icy Box
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Caja de disco duro en formato PDF gratis! Encuentra tus instrucciones IB555SSK - Icy Box y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IB555SSK de la marca Icy Box.

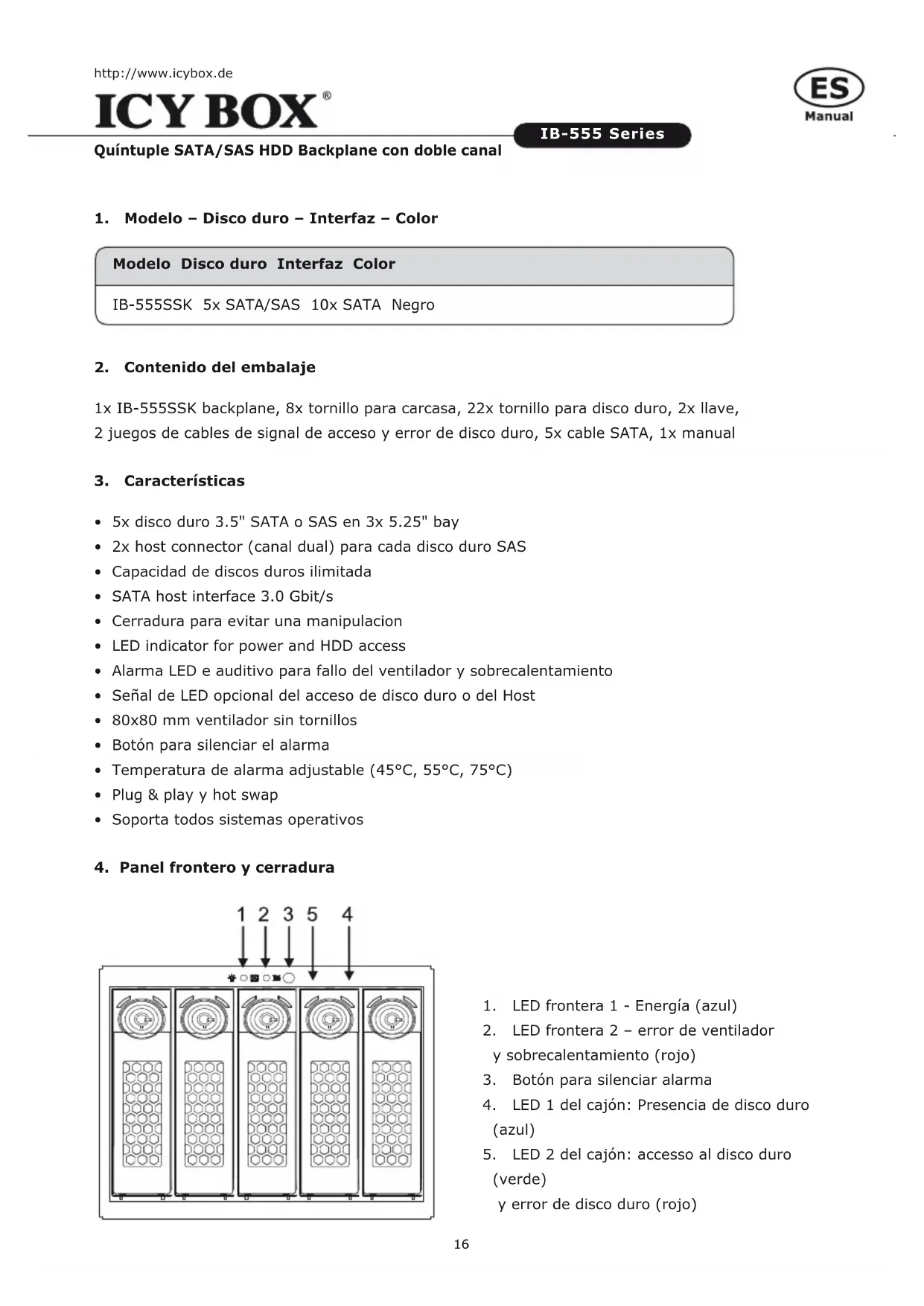

MANUAL DE USUARIO IB555SSK Icy Box
Quíntuple SATA/SAS HDD Backplane con doble canal
Manuale IB-555SSK
2. Contenido del embalaje
1x IB-555SSK backplane, 8x tornillo para carcasa, 22x tornillo para disco duro, 2x llave, 2 juegos de cables de signal de acceso y error de disco duro, 5x cable SATA, 1x manual
3. Características
- 5x disco duro 3.5" SATA o SAS en 3x 5.25" bay
- 2x host connector (canal dual) para cada disco duro SAS
- Capacidad de discos duros ilimitada
• SATA host interface 3.0 Gbit/s - Cerradura para evitar una manipulacion
• LED indicator for power and HDD access - Alarma LED e auditivo para fallo del ventilador y sobrecalentamiento
- Señal de LED opcional del acceso de disco duro o del Host
- 80x80 mm ventilador sin tornillos
- Botón para silenciar el alarma
- Temperatura de alarma adjustable (45°C, 55°C, 75°C)
- Plug & play y hot swap
- Soporta todos sistemas operativos

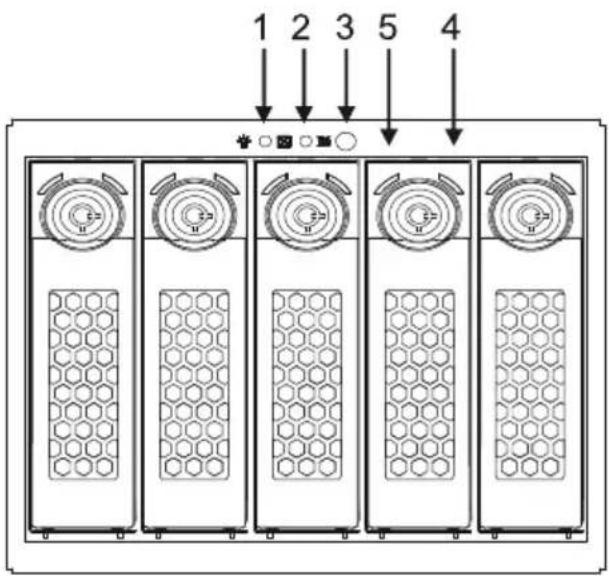

4. Panel frontero y cerradura
- LED frontera 2 - error de ventilador y sobrecalentamiento (rojo)
- Botón para silenciar alarma
- LED 1 del cajón: Presencia de disco duro (azul)
- LED 2 del cajón: acesso al disco duro (verde) y error de disco duro (rojo)
Quíntuple SATA/SAS HDD Backplane con doble canal
IB-555 Series

La cerradura no tiene funciones de energía. Simplemente cierra el cajón mecánicamente contra manipulación.
- Cerrar – Girar a la derecha
- Abrir - Girar hacia arriba
5. Indicación e alarma sobre LED o signal auditivo
| Acción Indicación LED Alarma auditivo | |
| Encendido LED frontera 1 se ilumina en azul | |
| Sobrecalentamiento LED frontera 2 parpadea en rojo ^2) | Sonido bip ^2) |
| Error de ventilador ^1) | LED frontera 2 parpadea en rojo ^2) |
| Presencia de disco duro | LED 1 del cajón se ilumina en azul |
| Acceso al disco duro LED 2 del cajón parpadea en verde | |
| Error de disco duro LED 2 del cajón parpadea en rojo | |
| Sin disco duro | LEDs 1 y 2 del cajón quedan apagados |
1) El alarma auditivo puede ser apagado mediante el botón "Mute" en el panel frontero así que solo la LED de alarma parpadea en rojo. Después de corregir el error (por ejemplo por intercambiar el ventilador) ambos alarmas LED e auditivo se apagarán automaticamente.
2) Si el ventilador no está conectado al adaptador de corriente cuando se pone en marcha al sistema el alarma no hay alarma. Así se puede usar el backplane sin ventilador en un servidor con buena refrigeración.

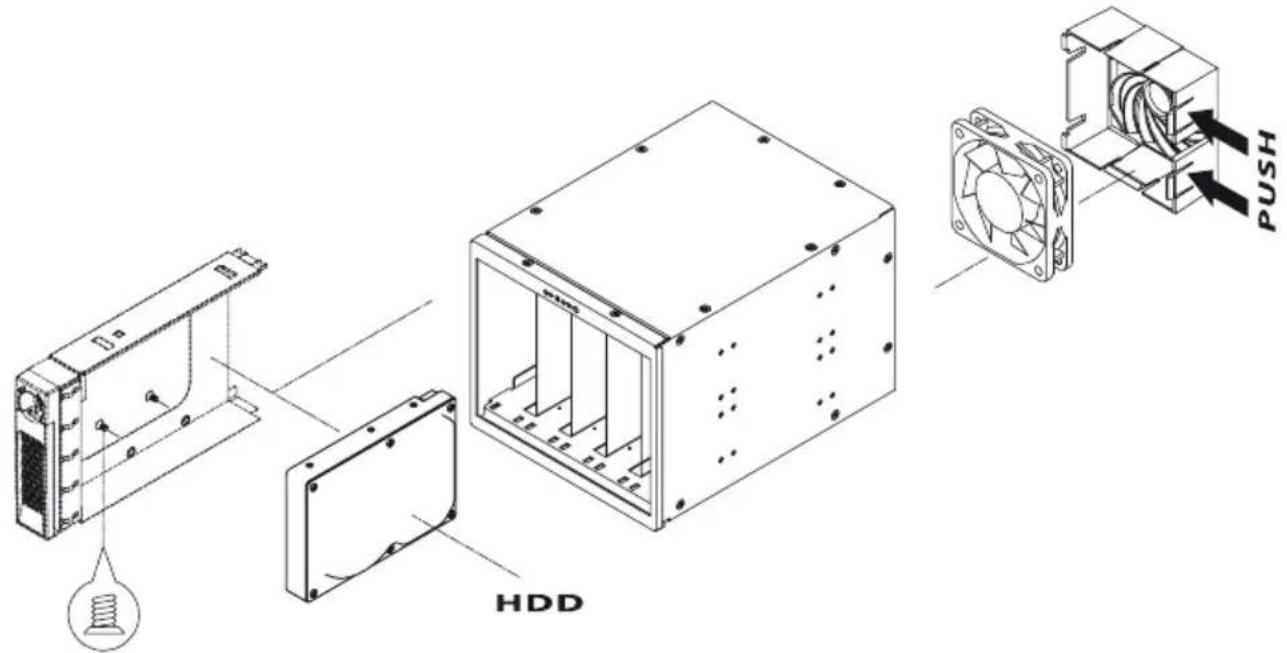

6. Instalación de disco duro y ventilador


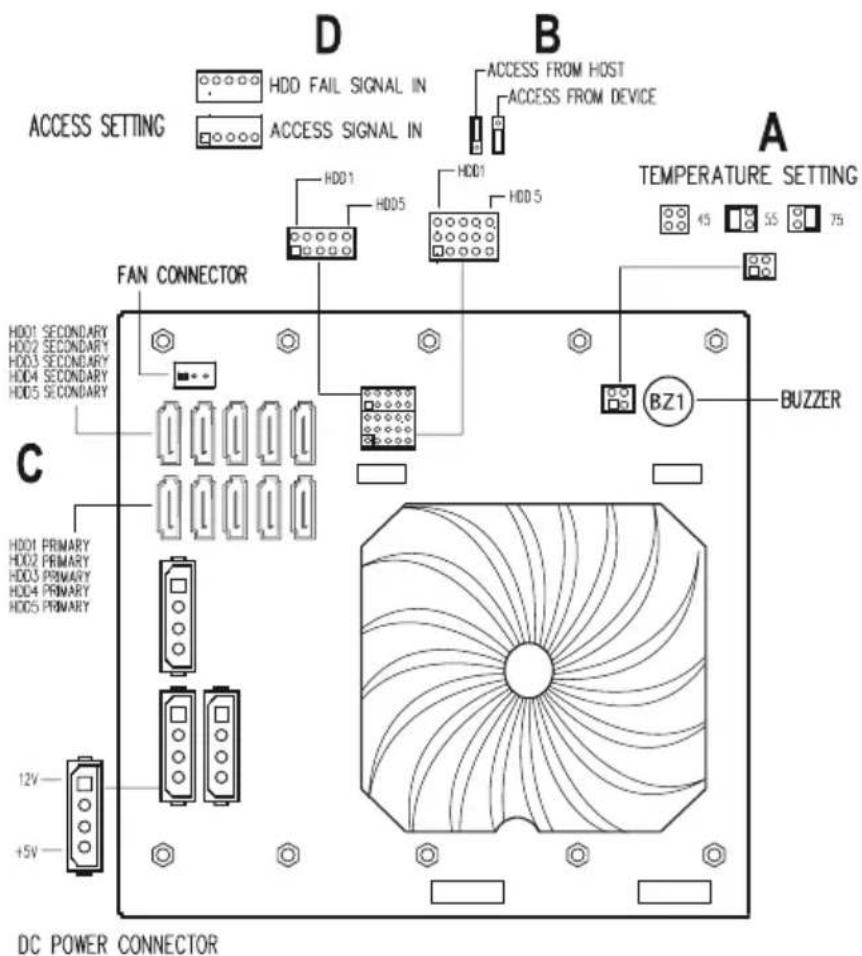

HDD PUSH7. Configuración del panel trasero
A. Ajustación de la temperature del alarma
1) 45°C - Sin puente
2) 55°C - Puentes en pin 1 & 2
3) 75°C - Puentes en pin 3 & 4
B. Seleccional fuente para la señal de acceso
La LED de acceso al disco duro puede ser alimentada con señales del disco duro o del controlador Host:
1) Del disco duro (configuración predeterminada): Puentes en los pins 1 & 2 fpara cada disco duro - Un disco duro moderno suministra señales de acceso sobre su propio conector SATA/SAS. La señal es conducida a la LED de acceso sobre el backplane.
2) Del Host: Puente en pin 2 & 3 para cada disco duro. - Un disco duro viejo (SATA I) no sumunistra señales de acceso sobre su propio conector SATA. La señal de acceso tiene que ser conducido del controlador Host (por ejemplo una carta RAID) a la LED de acceso con un cable separado.
C. Conectar el cable SATA
1) Disco duro SATA: Utilize el conectador azul
2) Disco duro SAS:
- Utilize el conectador azul para canal singular.
- Utilize los conectadores azul y verde para canal dual.
D. Conectar el cable de señal de acceso al controlador HOST
1) En caso de que el disco duro no suministra señales de acceso por su propio conectador SATA y el conectador Host tiene conectores "signal out" puede conectarlos con el "Access signal in" (pins 1,3,5,7,9) en el panel trasero del backplane. Así la LED de acceso parpadeará en verde.
2) En caso de que el controlador Host tiene conectores "Hdd failure signal out" puede conectarlos con el "HDD fail signal in" (pins 2,4,6,8,10) en el panel trasero del backplane. Así la LED de error de disco duro parpadeará en rojo en cuando haya un error de disco duro.
E. Conectando el suministro de energía
Recomendamos conectar los 2 enchufes Molex con 2 cables separados para obtener redundancia.
2) Disco rigido SAS:
