BEDIENUNGSANLEITUNG IB-RP406 Icy Box

Schnellinstallationsanleitung IB-RP406

Schutzgehäuse für Raspberry Pi® 2 und 3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-RP406

Schnellinstallationsanleitung IB-RP406

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität mit einzubauenden Boards zur Kenntnis!

Anforderungen und Informationen:

• Kompatibel mit: Raspberry Pi ^ 1 Model B+, Pi ^ 2 Model B, Pi ^ 3 Model A+/B/B+, Pi ^ Zero/Zero W, Asus Tinker Board / Tinker Board S
• Raspberry Pi ^ Board nicht im Lieferumfang enthalten

Verpackungsinhalt:

1x IB-RP406, 4x 40 mm Lüfter, 4x Satz Kühlkörper, 4x Satz Schrauben, Abstandshalter und Muttern, 4x Gummifußaufkleber, 1x Schraubendreher 1x Schnellinstallationsanleitung, (Raspberry Pi® nicht im Lieferumfang enthalten)

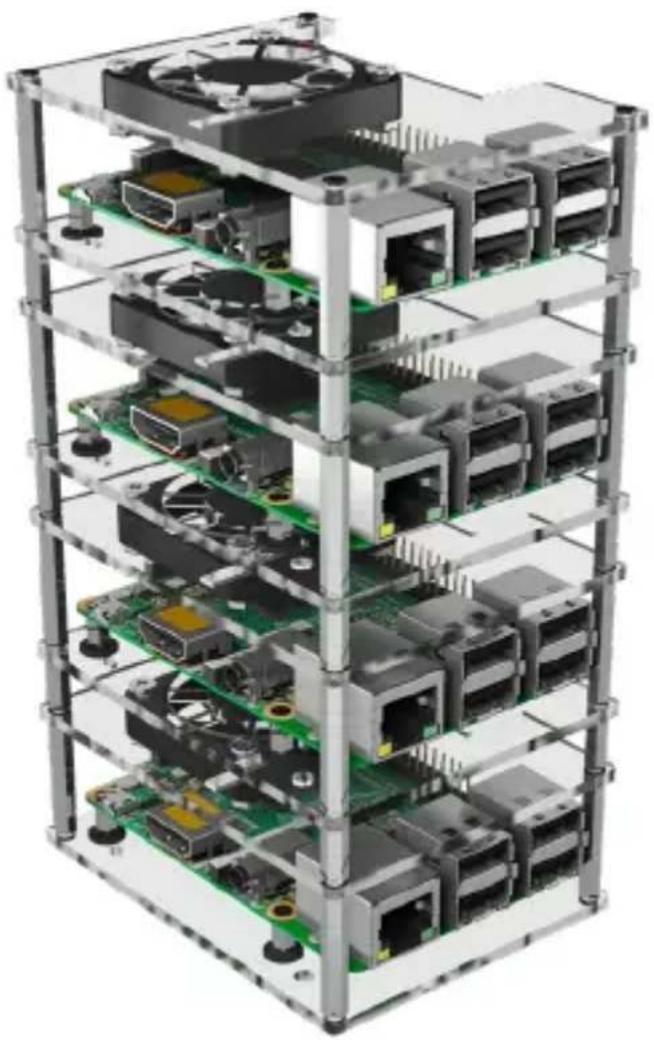

Stapelbares 4-fach Gehäuse für Raspberry Pi® 2 und 3

Verwenden Sie Ihre Raspberry Pi® Computer in diesem 4-fach Gehäuse mit durchsichtigen Acryldeckeln sicher und zuverlässig. Wir haben dieses Gehäuse so gestaltet, dass es anspruchsvoll im Design, einfach zu montieren und perfekt für viele Zwecke geeignet ist. Es unterstützt vier 40 mm Lüfter (4x im Lieferumfang enthalten), die die Leistung jedes verbauten Pi® Computers im Inneren verbessern können.

Hauptmerkmale

• Schutzgehäuse speziell für den Raspberry Pi® 2 and 3 B/B+ entwickelt
- Stapelbares Design für Gruppierung oder andere Anforderungen, die sich in 1, 2, 3 oder 4 Gehäuse aufteilen lassen
- Stapeln Sie mehrere Raspberry Pi® Computer, indem Sie sie mit den vier gelieferten Gehäusen gruppieren
- Durchsichtige Acrylabdeckungen um die Pi® Platinen und Status-LEDs sichtbar zu halten
• Die Acryloberteile ermöglichen die Installation von je einem 40 mm Lüfter (4x enthalten)
- Inklusive Kühlkörpersets zur Kühlung der CPU und des IC Chipsatzes
- Kann verhindern, dass die Raspberry Pi® Computer durch hohe Temperaturen an Performance verlieren
- Innovatives Gehäusedesign ermöglicht einfache Erreichbarkeit aller Anschlüsse wie Strom, Video, Audio, USB, LAN, microSD Karte und GPIO, Kamera CSI und Display DSlzwei oder mehr IB-RP406 kombinieren.

SchnellinstallationsanleitungIB-RP406

Zusammenbau

• Um die entsprechenden Boards einzubauen, folgen Sie bitte der Darstellung.
• Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden. Bitte entfernen Sie die Folie, bevor Sie die Kühlkörper anbringen.

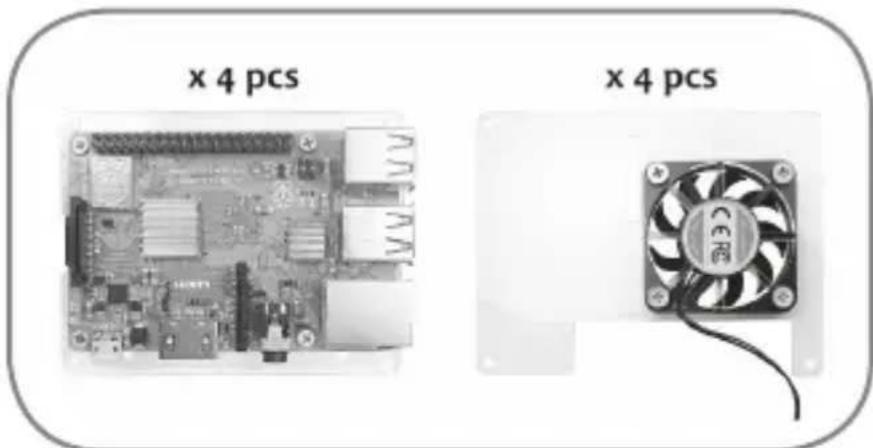

• Alternativ oder zusätzlich können Sie auch die 40 mm Lüfter (enthalten) im Oberteil eines jeden Layers verbauen.

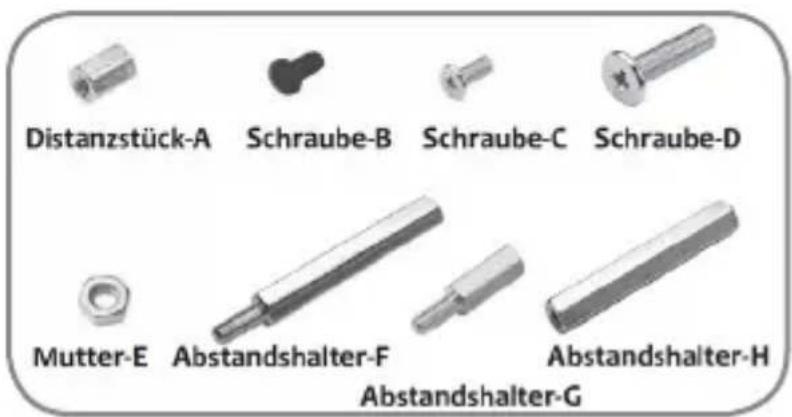

Distanztück-A Schraube-B Schraube-C Schraube-D Mutter-E Abstandshalter-F Abstandshalter-H Abstandshalter-G

1. Bitte entfernen Sie die Schutzfolie von den Acrylscheiben.

SchnellinstallationsanleitungIB-RP406

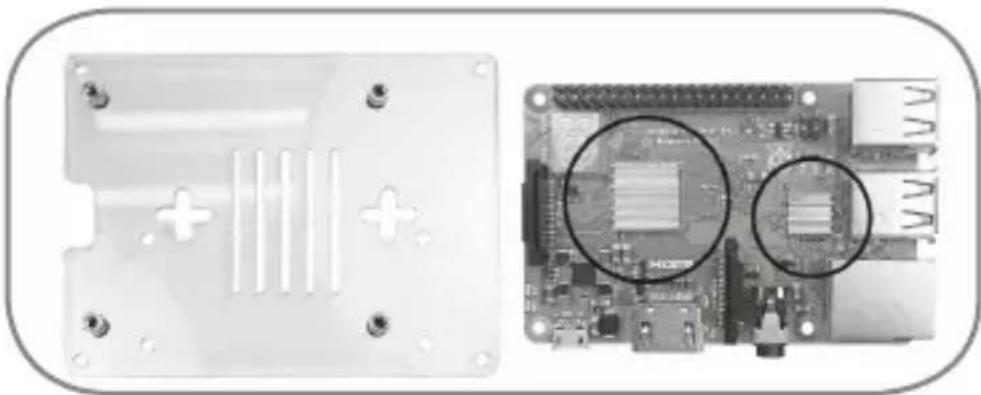

1. Entfernen Sie die Folie von den entsprechenden Kühlkörpern und kleben Sie sie auf den CPU- und IC-Chipsatz.

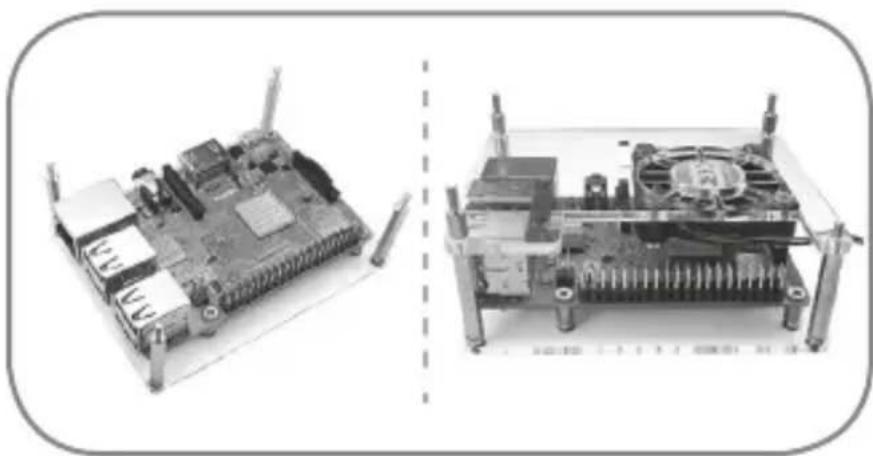

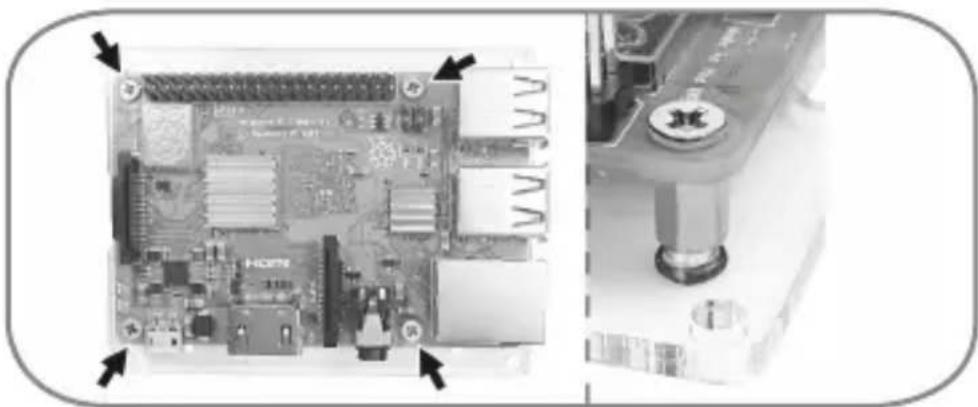

1. An den Positionen der entsprechenden Raspberry-PI® Schraubenlöcher befestigen Sie 4x die Distanzstücke-A mittels 4x der Schrauben-B auf der unteren Acrylscheibe wie gezeigt. Befestigen Sie Ihren Raspberry Pi® mit 4x silbernen Schrauben-C an den vormontierten Abstandhaltern-A an der unteren Acrylscheibe.

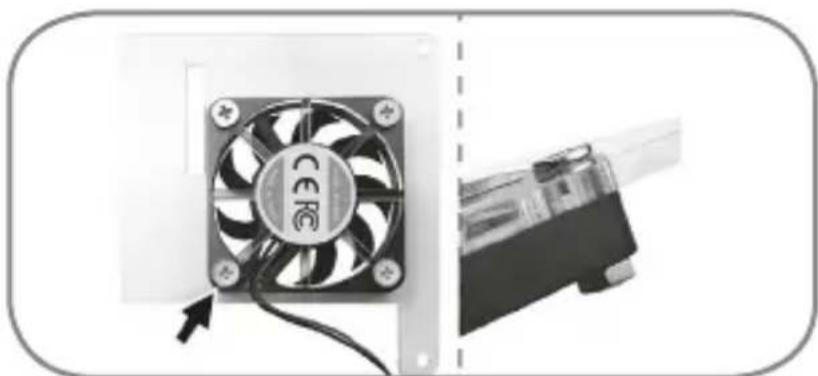

1. Befestigen Sie den Lüfter mit 4x silbernen Schrauben-D und 4x Muttern-E an der oberen Acrylscheibe. Das Label sollte dabei nach oben (außen) zeigen.

SchnellinstallationsanleitungIB-RP406

x 4 pcs x 4 pcs

1. Für jede Ebene wiederholen Sie Schritt 3 bis 5 (bis zu vier Mal insgesamt).

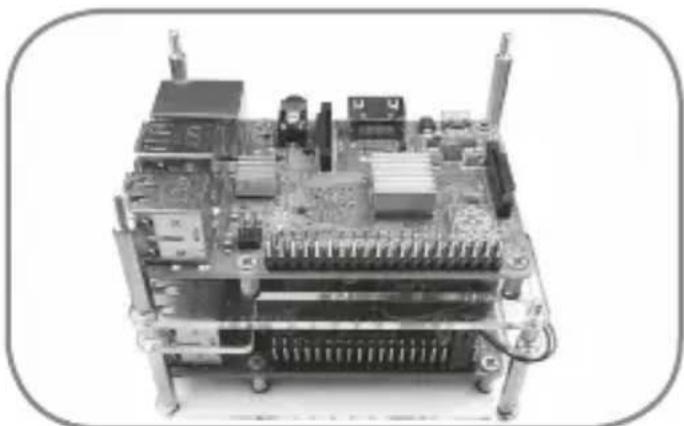

1. Befestigen Sie 4x die Abstandshalter-F mit 4x den Schrauben-B an der unteren Acrylscheibe.
2. Montieren Sie die obere Acrylscheibe, indem Sie die Gewinde der Abstandshalter-F in die Schraublöcher der oberen Acrylscheibe stecken und mit 4x Abstandshaltern-G befestigen.

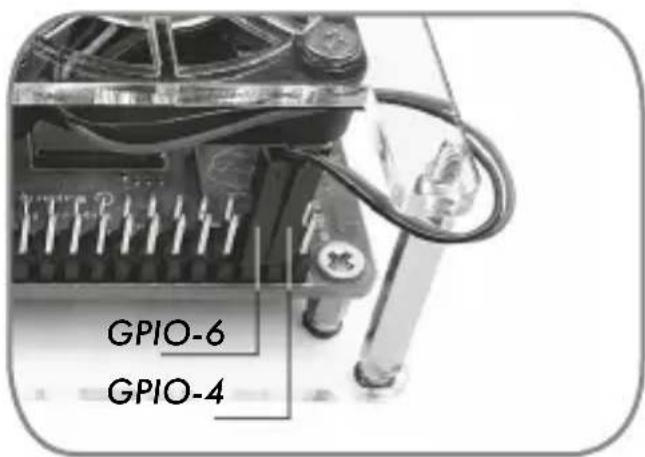

1. Montieren Sie das rote Kabel des Lüfters auf Position GPIO-4 (5 V) und

das schwarze Kabel auf Position GPIO-6 (GND).

SchnellinstallationsanleitungIB-RP406

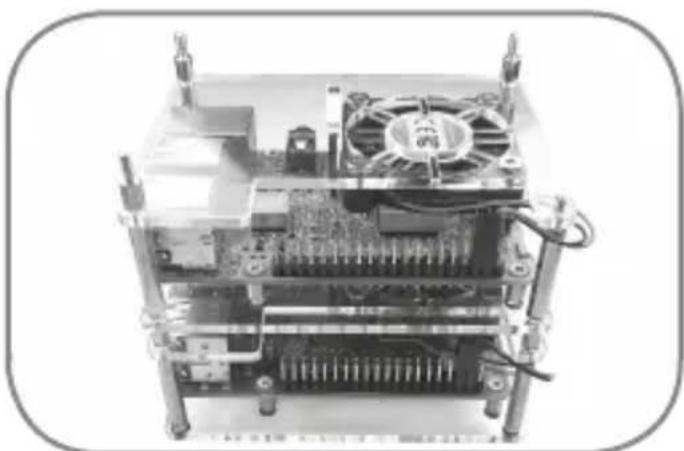

1. Um die zweite Ebene aufzubauen, montieren Sie die untere Acrylscheibe der zweiten Ebene, indem Sie die Gewinde der Abstandshalter-G in die Schraublöcher der unteren Acrylscheibe stecken und mit 4x Abstandshaltern-F befestigen

1. Montieren Sie die obere Acrylscheibe, indem Sie die Gewinde der Abstandshalter-F in die Schraublöcher der oberen Acrylscheibe stecken und mit 4x Abstandshaltern-G befestigen.

1. Wiederholen sie die Schritte für die dritte Ebene

SchnellinstallationsanleitungIB-RP406

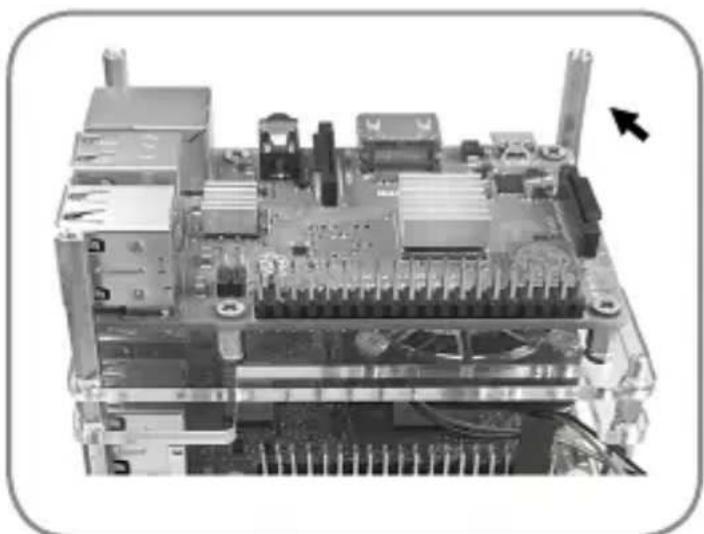

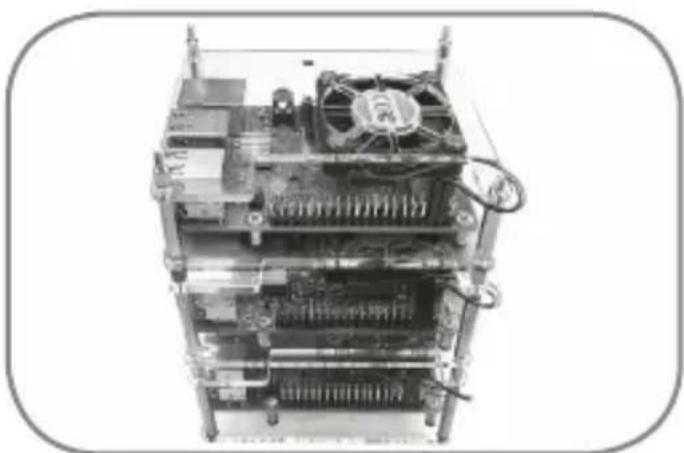

1. Um die vierte (bzw. letzte) Ebene aufzubauen, montieren Sie die untere Acrylscheibe der letzten Ebene auf die Abstandshalter-G der vorherigen Ebene und befestigen Sie sie 4x mit Abstandshalter-H.

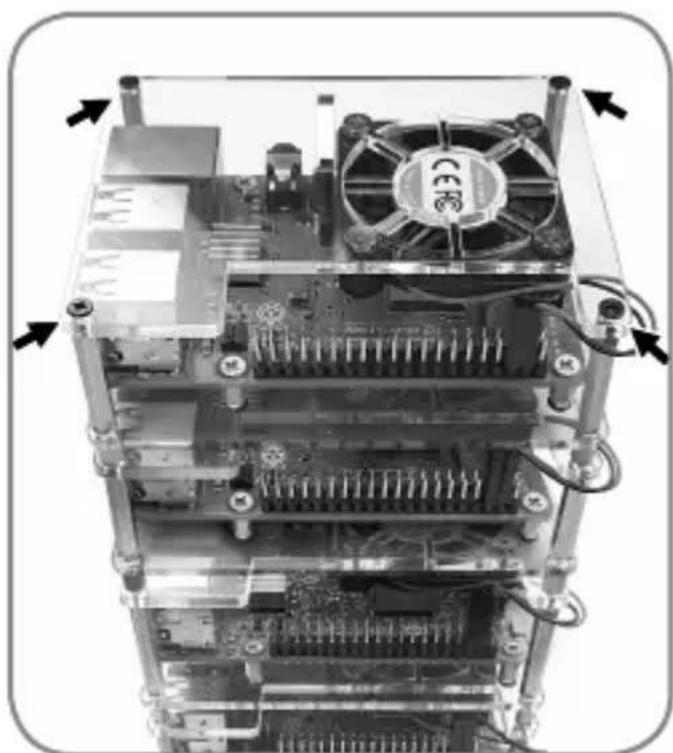

12 Montieren Sie die obere Acrylscheibe, indem Sie die Schraublöcher auf den Abstandshaltern-H ausrichten und 4x mit den schwarzen Schrauben-B befestigen.
