Type de produit	Backplane SATA/SAS pour 3 disques durs 3.5"
Marque	Icy Box
Modèle	IB553SSK
Compatibilité disques durs	3x disques durs SATA ou SAS 3.5"
Interfaces	6x SATA (2 par disque pour dual channel)
Capacité disques	Sans limite
Format	2 baies 5.25"
Ventilateur	80x80 mm interchangeable (démontage rapide)
Alimentation	Via connecteur Molex (5V/12V), redondance recommandée
Indicateurs LED	Alimentation (bleu), panne/surchauffe (rouge), présence DD (bleu), accès DD (vert), panne DD (rouge)
Alarme audio	Oui, avec bouton de coupure en façade
Alarme thermique	Réglable 45°C, 55°C, 75°C via jumper
Hot Swap et Plug & Play	Oui
Systèmes d'exploitation supportés	Tous
Contenu du colis	1x backplane, 8x vis, 15x vis DD, 2x clés, 2 câbles de gestion, 3x câbles SATA, 1x mode d'emploi
Sécurité	Verrouillage des tiroirs avec clé fournie (pas de fonction d'alimentation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter produits chimiques.
Réparabilité	Ventilateur interchangeable; pièces détachées disponibles sur demande (contacter SAV)

FOIRE AUX QUESTIONS - IB553SSK Icy Box

Comment installer les disques durs dans le backplane IB553SSK ?

Insérez les disques durs dans les tiroirs, fixez-les avec les vis fournies, puis insérez les tiroirs dans les baies 5.25". Verrouillez avec la clé si nécessaire. Branchez les câbles SATA et l'alimentation.

Que signifient les LED sur la façade avant ?

La LED bleue Front-LED-1 indique la mise sous tension. La LED rouge Front-LED-2 clignote en cas de panne du ventilateur ou de surchauffe. Les LED par rack : Rack-LED-1 bleue pour présence disque, Rack-LED-2 verte pour accès disque et rouge pour panne disque.

Comment régler la température d'alarme ?

Utilisez un jumper sur le bloc Temperature Setting à l'arrière : sans jumper = 45°C, broches 1-2 = 55°C, broches 3-4 = 75°C.

Puis-je utiliser des disques SAS avec ce backplane ?

Oui, le backplane supporte les disques SATA et SAS. Pour les disques SAS, utilisez un seul câble (connecteur bleu) en simple canal ou deux câbles (bleu et vert) pour un double canal.

Comment arrêter l'alarme sonore ?

Appuyez sur le bouton Buzzer Stop en façade. L'alarme LED continuera de clignoter. Une fois le problème résolu (température ou ventilateur), l'alarme se coupe automatiquement.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que le ventilateur est correctement branché sur le connecteur FAN CONNECTOR. Si nécessaire, remplacez-le par un ventilateur standard 80x80 mm (démontage rapide). Attention : si le ventilateur est débranché avant la mise sous tension, l'alarme ne se déclenchera pas.

Comment configurer la source du signal d'accès aux disques ?

Utilisez les jumpers Access Setting pour chaque disque. Position par défaut (broches 1-2) : signal provenant du disque (SATA II). Position alternative (broches 2-3) : signal provenant du contrôleur hôte (pour disques SATA I).

Le backplane supporte-t-il le remplacement à chaud (Hot Swap) ?

Oui, le backplane est compatible Hot Swap et Plug & Play. Vous pouvez insérer ou retirer des disques sans éteindre le système.

Quelle alimentation est nécessaire ?

Le backplane nécessite une alimentation +5V et +12V via des connecteurs Molex. Pour une meilleure redondance, branchez deux câbles d'alimentation différents.

Comment nettoyer le backplane ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

MODE D'EMPLOI IB553SSK Icy Box

SATA/SAS Backplane pour 3 disques durs 3.5"

Manual IB-553SSK

SATA/SAS Backplane pour 3 disques durs 3.5"......12-15

Manual

Manual IB-553SSK

Triple SATA/SAS HDD Backplane con doble canal....16-19

Manuale

Manuale IB-553SSK

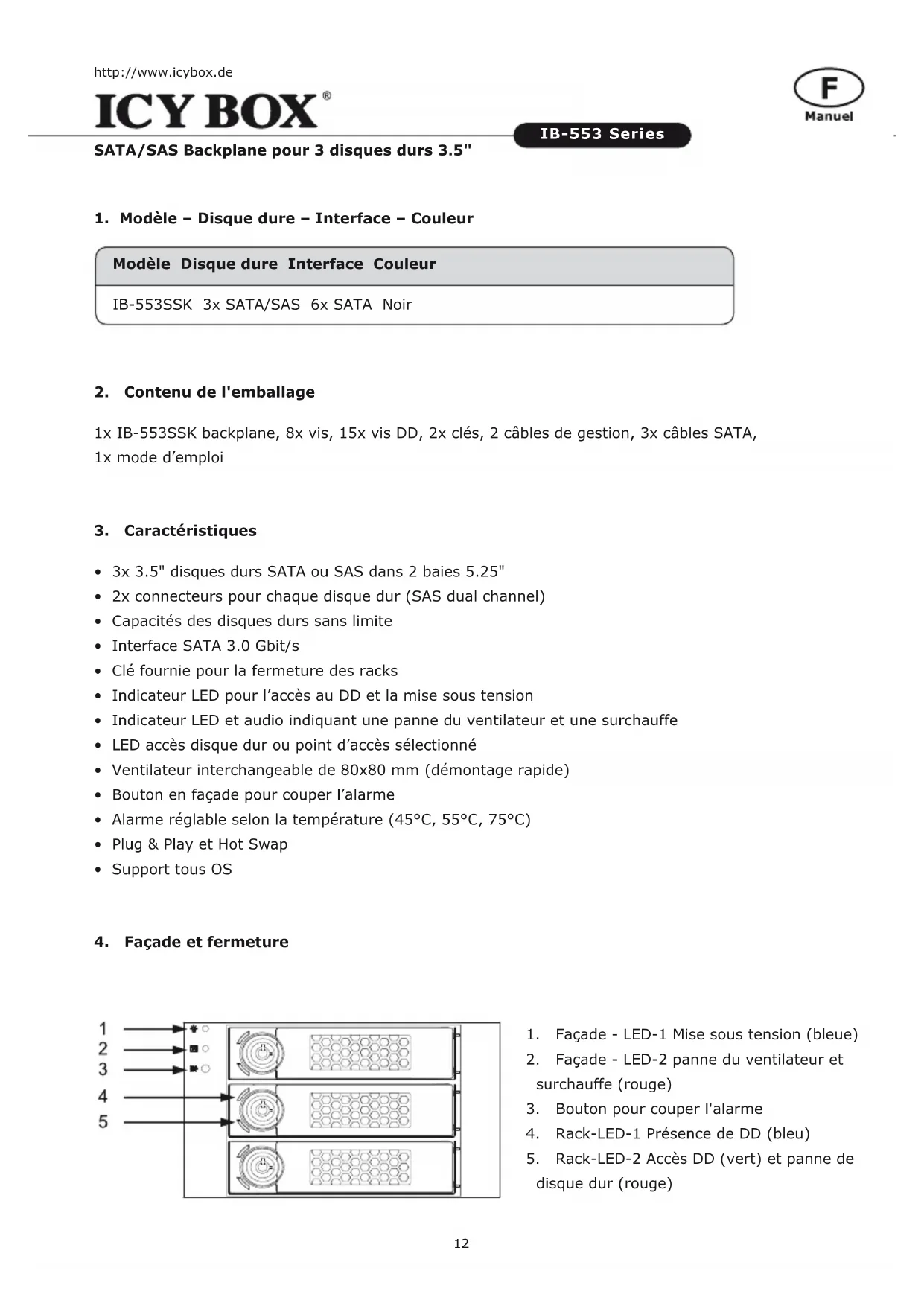

SATA/SAS Backplane pour 3 disques durs 3.5"

1. Modèle - disque dure - interface - couleur

Modèle Disque dure Interface Couleur

IB-553SSK 3x SATA/SAS 6x SATA Noir

2. Contenu de l'emballage

1x IB-553SSK backplane, 8x vis, 15x vis DD, 2x clés, 2 câbles de gestion, 3x câbles SATA, 1x mode d'emploi

3. Caractéristiques

• 3x 3.5" disques durs SATA ou SAS dans 2 baies 5.25"
• 2x connecteurs pour chaque disque dur (SAS dual channel)
• Capacités des disques durs sans limite • Interface SATA 3.0 Gbit/s
• Clé fournie pour la fermeture des racks
• Indicateur LED pour l'accès au DD et la mise sous tension
• Indicateur LED et audio indiquant une panne du ventilateur et une surchauffe
• LED accès disque dur ou point d'accès sélectionné
• Ventilateur interchangeable de 80x80 mm (démontage rapide)
• Bouton en façade pour couper l'alarme
• Alarme réglable selon la température (45°C, 55°C, 75°C)
• Plug & Play et Hot Swap
• Support tous OS

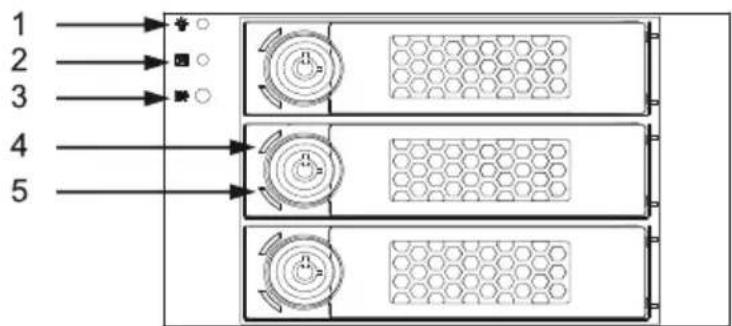

4. Façade et fermeture

1 2 3 4 5

1. Façade - LED-1 Mise sous tension (bleue)
2. Façade - LED-2 panne du ventilateur et surchauffe (rouge)
3. Bouton pour couper l'alarme
4. Rack-LED-1 Présence de DD (bleu)
5. Rack-LED-2 Accès DD (vert) et panne de disque dur (rouge)

SATA/SAS Backplane pour 3 disques durs 3.5"

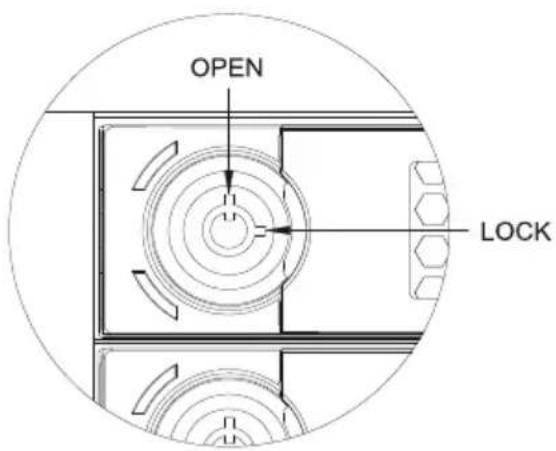

Le verrouillage du tiroir n'a pas une fonction de gestion de l'alimentation. Cela ne sécurise que le tiroir afin d'éviter toutes mauvaises manipulations.

1. Fermeture - tourner à droite
2. Ouverture - tourner vers le haut

5. Indication & alarm via LED et signalisation audio

Opération Indicateur LED Alarme Audio
Alimentation Front-LED-1 s'allume en bleu
Surchauffe Front-LED-2 clignote en rouge 2)		Bip sonore 2)
Panne du ventilateur 1)	Front-LED-2 clignote en rouge 2)	Bip sonore 2)
Présence DD Rack-LED-1 s'allume en bleu
Accès DD Rack-LED-2 clignote en vert
Panne DD Rack -LED-2 clignote en rouge
Sans DD Rack-LED-1+2 Rien

1) L'alarme audio peut être arrêtée avec le bouton sur la façade avant, de sorte que seul l'alarme LED clignotera en rouge.

Après la correction de l'erreur (par exemple en abaissant la température ou en échangeant le ventilateur) la LED et l'alarme audio se couperont automatiquement.

2) Si le ventilateur est déconnecté avant que le PC soit allumé, l'alarme ne sera pas opérationnelle. Le backplane peut être utilisé sans ventilateur dans un serveur avec un refroidissement optimal.

SATA/SAS Backplane pour 3 disques durs 3.5"

1. Montage du disque dur et du ventilateur

HDD PUSH

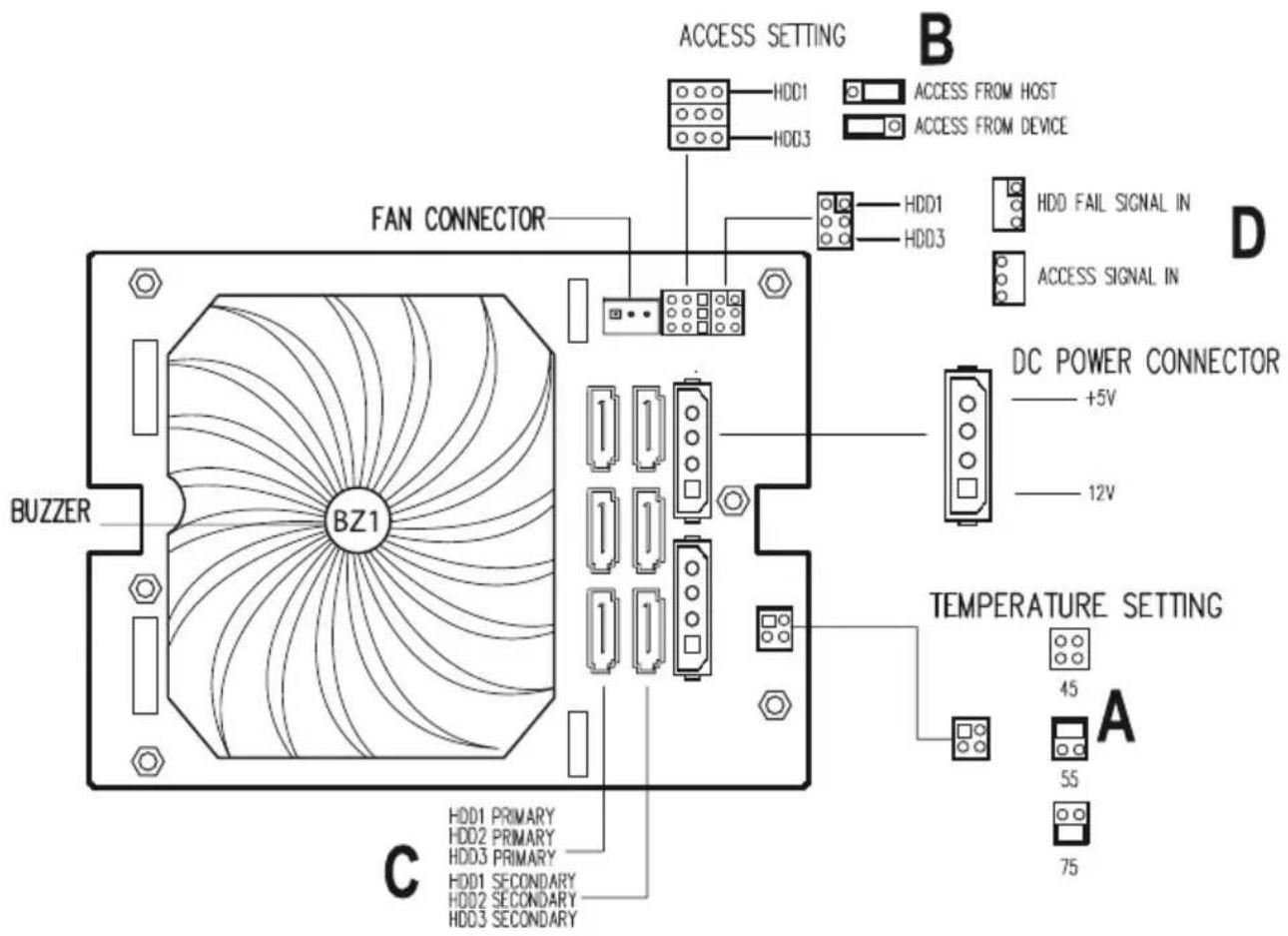

1. Configuration à l'arrière du produit

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY 45 A 55 75

A. Choix de température

1) 45°C - Pas de Jumper 2) 55°C - Jumper sur les broches 1 & 2 3) 75°C - Jumper sur les broches 3 & 4

B. Sélection de la source du signal d'accès.

Le signal d'accès aux DD par LED peut être issu soit des DD soit de la carte contrôleur

1) A partir des DD (paramètres par défaut): Jumper sur les broches 1 & 2 pour chaque DD - Un disque dur moderne (SATA II) fournit son signal d'accès à travers son propre connecteur SAS/SATA. Le signal est envoyé à la LED directement via le Backplane 2) A partir de l'hôte: Jumper sur les broches 2 & 3 pour chaque DD - Un disque ancien (SATA I) ne pourra pas fournir son signal d'accès à travers son propre câble SATA. Le signal d'accès doit être envoyé à la LED à partir du contrôleur hôte (ex : carte RAID) à partir d'un autre câble.

C. Connexion du câble SATA

1) Disque dur SATA: connecteur bleu. 2) Disque dur SAS: - connecteur bleu pour un seul channel. - connecteur bleu ou vert pour un double channel.

D. Connexion du câble d'accès disque et de panne DD au contrôleur hôte.

1) Si le disque dur ne peut fournir le signal d'accès à celui-ci via son propre câble SATA et que le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour signal d'accès, vous pouvez le connecter avec l'entrée « Access Signal In » (broche 1.3.5) situé à l'arrière du backplane. La LED clignotera en vert pour signifier l'accès au disque dur.

2) Si le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour le signalement des pannes disques, vous pouvez le connecter avec l'entrée « HDD Fail Signal » (broches 2.4.6) situé à l'arrière du Backplane. La LED clignotera en rouge lorsque le DD sera défectueux.

E. Connexion à l'alimentation électrique

Il est recommandé de connecter les prises Molex à deux câbles différents sur votre alimentation afin d'avoir une redondance pour votre système.
