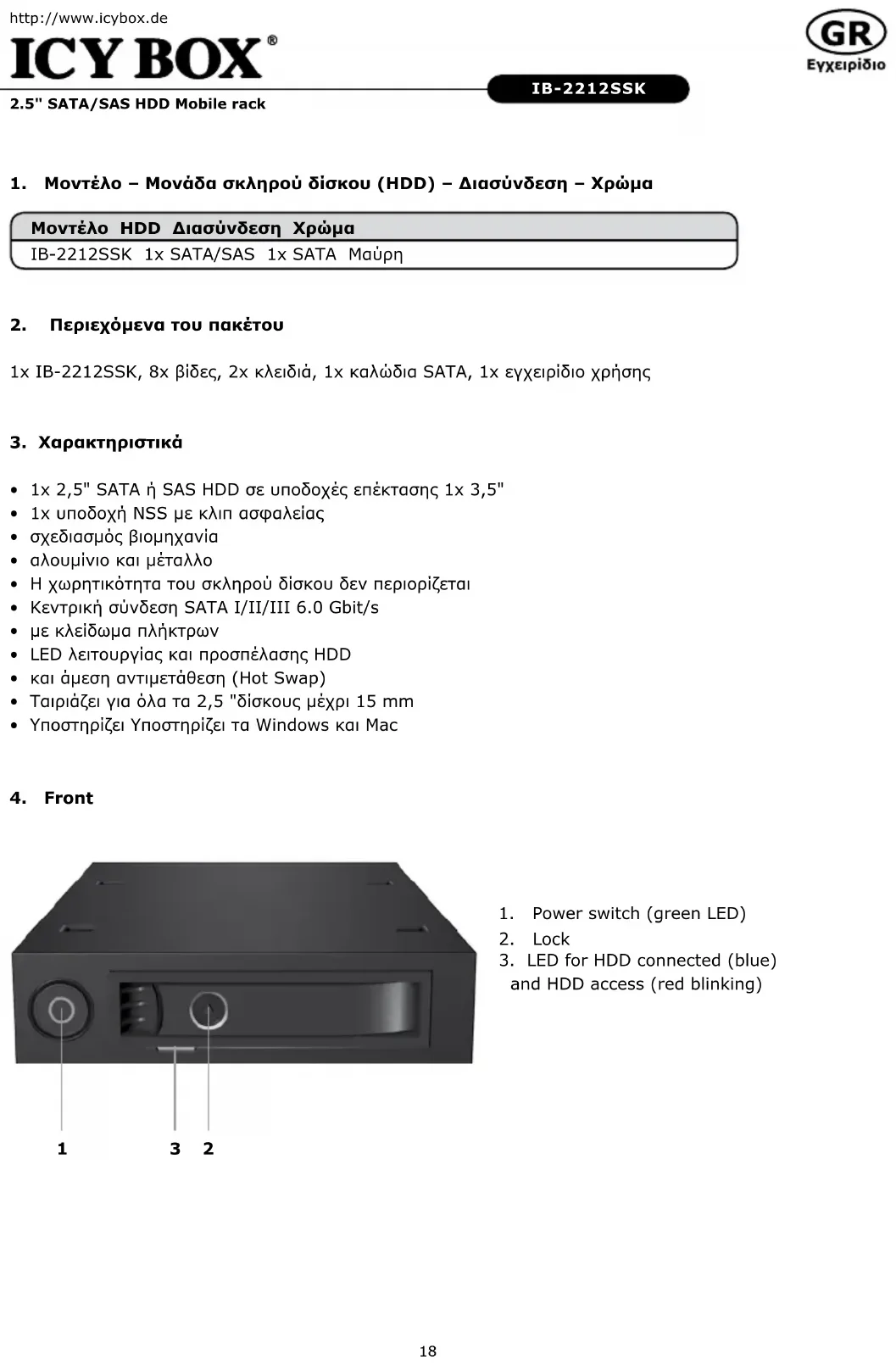

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IB2212SSK Icy Box

1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα

2. Περιεχόμενα του πακέτου

1x IB-2212SSK, 8x βίδες, 2x κλειδιά, 1x καλώδια SATA, 1x εγχειρίδιο χρήσης

• 1x 2,5" SATA ή SAS HDD σε υποδοχές επέκτασης 1x 3,5"

• 1x υποδοχή NSS με κλιπ ασφαλείας

• σχεδιασμός βιομηχανία

• αλουμίνιο και μέταλλο

• Η χωρητικότητα του σκληρού δίσκου δεν περιορίζεται

• Κεντρική σύνδεση SATA I/II/III 6.0 Gbit/s

• με κλείδωμα πλήκτρων

• LED λειτουργίας και προσπέλασης HDD

• και άμεση αντιμετάθεση (Hot Swap)

• Ταιριάζει για όλα τα 2,5 "δίσκους μέχρι 15 mm

• Υποστηρίζει Υποστηρίζει τα Windows και Mac

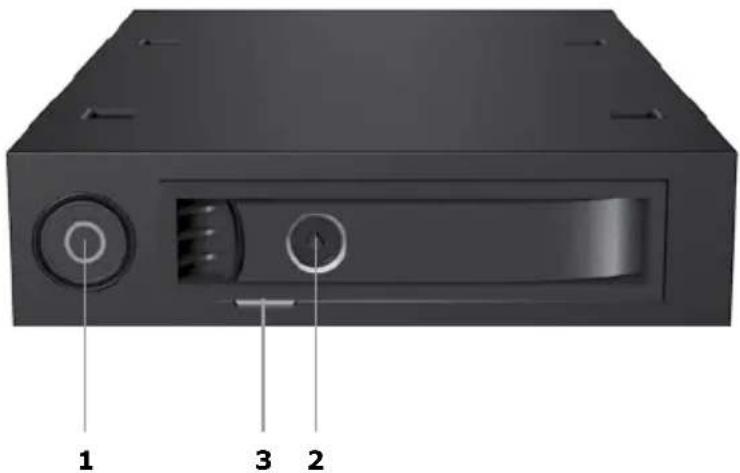

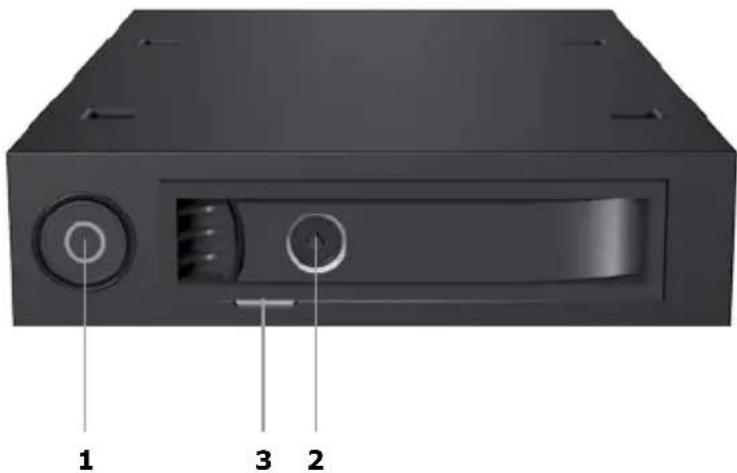

and HDD access (red blinking) Μοντέλο HDD Διασύνδεση Χρώμα IB-2212SSK 1x SATA/SAS 1x SATA Μαύρη

6. Εγκατάσταση σκληρού δίσκου

1. Απενεργοποιήστε τον υπολογιστή και άλλες τυχόν συνδεδεμένες περιφερειακές συσκευές.

2. Αποσυνδέστε το καλώδιο ρεύματος που βρίσκεται στην πίσω πλευρά του υπολογιστή. Αφαιρέστε το

πλαίσιο του υπολογιστή

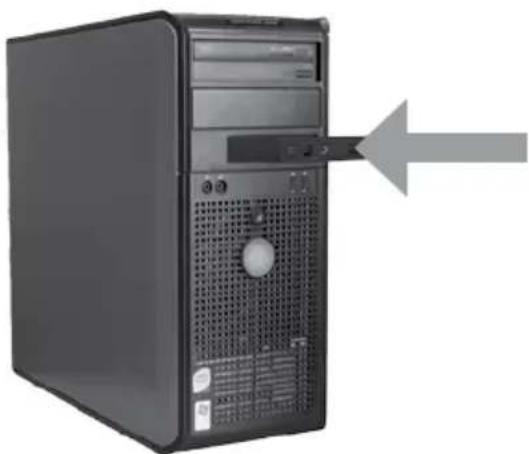

3. Τοποθετήστε το πλαίσιο σε μια διαθέσιμη υποδοχή 3,5"

4. Συνδέστε τα εσωτερικά καλώδια του διανομέα 1x αντίστοιχους συνδέσμους στην κύρια πλακέτα.

5. Συνδέστε το εσωτερικό καλώδιο ρεύματος SATA 15pin στην τροφοδοσία ρεύματος του υπολογιστή σας.

6. Τοποθετήστε το πλαίσιο του υπολογιστή και συνδέστε το καλώδιο ρεύματος.
