Τύπος προϊόντος	Ασύρματο κρουστικό κατσαβίδι
Μάρκα	Yato
Μοντέλο	YT82805
Ονομαστική τάση	18 V DC
Ταχύτητα χωρίς φορτίο	0 – 2200 min⁻¹
Μέγιστη ροπή	350 Nm
Συχνότητα κρούσης	0 – 2700 min⁻¹
Διάσταση τσοκ (toc)	1/2" (12,5 mm)
Κατηγορία ασφαλείας	III
Βάρος (χωρίς μπαταρία)	1,9 kg
Στάθμη ηχητικής πίεσης	84 dB(A)
Στάθμη ηχητικής ισχύος	95 dB(A)
Δόνηση (κρούση)	9,09 m/s²
Συμβατός τύπος μπαταρίας	Ιόντων λιθίου (Li-ion)
Συνιστώμενη χωρητικότητα μπαταρίας	2 Ah
Τάση φόρτισης	21 V DC
Ρεύμα φόρτισης	2,4 A
Χρόνος φόρτισης (μπαταρία 2 Ah)	1 ώρα
Τροφοδοσία φορτιστή	220-240 V ~ 50/60 Hz
Κύριες λειτουργίες	Βίδωμα/ξεκάρφωμα με κρούση, αντιστροφέας φοράς, ηλεκτρονικός ρυθμιστής ταχύτητας
Συντήρηση	Καθαρισμός με πεπιεσμένο αέρα και στεγνό πανί
Ασφάλεια	Φοράτε γυαλιά, γάντια και ωτοασπίδες
Αξεσουάρ που δεν περιλαμβάνονται	Μπαταρία και φορτιστής (πωλούνται ξεχωριστά)
Σήμανση ΑΗΗΕ	Μην το πετάτε με τα οικιακά απορρίμματα

Συχνές ερωτήσεις - YT82805 Yato

Πώς φορτίζω την μπαταρία του κατσαβιδιού Yato YT82805 ;

Τοποθετήστε την μπαταρία στον φορτιστή και στη συνέχεια συνδέστε τον σε μια πρίζα 220-240 V. Η κόκκινη λυχνία υποδεικνύει φόρτιση. Μόλις ανάψει η πράσινη λυχνία, η μπαταρία είναι πλήρως φορτισμένη. Αποσυνδέστε τον φορτιστή και αφαιρέστε την μπαταρία. Μην αφήνετε την μπαταρία συνδεδεμένη μετά τη φόρτιση για να αποφύγετε τον κίνδυνο πυρκαγιάς.

Ποια μπαταρία να χρησιμοποιήσω με το μοντέλο YT82805 ;

Το μοντέλο YT82805 είναι συμβατό με μπαταρίες Ιόντων λιθίου 18 V της μάρκας Yato, με συνιστώμενη χωρητικότητα 2 Ah. Η μπαταρία και ο φορτιστής δεν περιλαμβάνονται και πρέπει να αγοραστούν ξεχωριστά.

Πώς να εγκαταστήσετε και να αφαιρέσετε την μπαταρία ;

Για εγκατάσταση, σύρετε την μπαταρία στην υποδοχή μέχρι να κάνει κλικ. Για αφαίρεση, πιέστε τα δύο πλευρικά κουμπιά που βρίσκονται στο πίσω μέρος της μπαταρίας και τραβήξτε προς τα πίσω. Εκτελέστε αυτές τις ενέργειες χωρίς τάση.

Πώς να αντιστρέψετε την φορά περιστροφής ;

Χρησιμοποιήστε το διακόπτη φοράς που βρίσκεται πάνω από τη σκανδάλη. Σπρώξτε τον προς τα αριστερά για περιστροφή δεξιόστροφα (βίδωμα) και προς τα δεξιά για αριστερόστροφα (ξεκάρφωμα). Το βέλος στον διακόπτη υποδεικνύει την επιλεγμένη φορά.

Πώς να ρυθμίσετε την ταχύτητα περιστροφής ;

Η ταχύτητα ελέγχεται ηλεκτρονικά από την πίεση στη σκανδάλη. Όσο πιο δυνατά πιέζετε, τόσο αυξάνεται η ταχύτητα. Μια ελαφριά πίεση επιτρέπει σταδιακή εκκίνηση.

Ποιος εξοπλισμός ατομικής προστασίας είναι υποχρεωτικός ;

Φοράτε πάντα γυαλιά προστασίας, ωτοασπίδες και γάντια προστασίας. Οι οδηγίες συνιστούν επίσης κατάλληλη προστατευτική ενδυμασία.

Πώς να συντηρήσετε το κατσαβίδι YT82805 ;

Μετά τη χρήση, καθαρίστε το περίβλημα, τις σχισμές εξαερισμού και τις λαβές με πεπιεσμένο αέρα (πίεση ≤ 0,3 MPa) ή με στεγνό πανί. Μην χρησιμοποιείτε χημικά. Ελέγχετε τακτικά την κατάσταση του καλωδίου και του διακόπτη.

Τι να κάνετε σε περίπτωση διαρροής ηλεκτρολύτη από την μπαταρία ;

Σε περίπτωση διαρροής, εξουδετερώστε το υγρό με κατάλληλο εξουδετερωτικό μέσο. Αποφύγετε την επαφή με το δέρμα και τα μάτια. Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε άφθονα με νερό και συμβουλευτείτε γιατρό.

Πώς να μεταφέρετε την μπαταρία με ασφάλεια ;

Για χερσαία μεταφορά, οι μπαταρίες Li-ion θεωρούνται επικίνδυνες. Αφαιρέστε την μπαταρία από τη συσκευή, προστατέψτε τις επαφές με μονωτική ταινία και τηρήστε τους τοπικούς κανονισμούς. Μην μεταφέρετε ελαττωματικές μπαταρίες.

Τι να κάνετε αν η μπαταρία δεν φορτίζει ;

Ελέγξτε πρώτα ότι ο φορτιστής είναι σωστά συνδεδεμένος και ότι ανάβει η λυχνία. Εάν η πράσινη λυχνία ανάβει αμέσως, η μπαταρία είναι ήδη φορτισμένη. Εάν δεν ανάβει καμία λυχνία, η μπαταρία είναι πιθανώς βαθιά αποφορτισμένη ή ελαττωματική. Δοκιμάστε με άλλη συμβατή μπαταρία ή επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT82805 Yato

1. περίβλημα
2. χειρολαβή
3. διακόπτης
4. μεταγωγέας κατεύθυνσης στροφών
5. karé
6. συσσωρευτής
   7 μάνδαλο συσσωρευτή
7. φορτιστής συσσωρευτή
8. δίοδοι φορτιστή
9. καλώδιο τροφοδοσίας με φις
10. δείκτης φόρτισης συσσωρευτή
11. κλειδί καστάνια

Napięcie znamionowe

Nominal voltage

Nennspannung

Ονομαστική ταχύτητα περιστροφής

1/2"

12,5 mm

Rozmiar zabieraka

Collector size

Mitnehmergröße

Размер поводка

Розмір хомутика

Διακόπτης κατεύθυνσης στροφών

Ηλεκτρονικά ρυθμιζόμενη ταχύτητα περιστροφών

Li-Ion

Rodzaj akumulatora

Battery type

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Φορέστε τα γάντια προστασίας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητ απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απείλη για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλάγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

PL

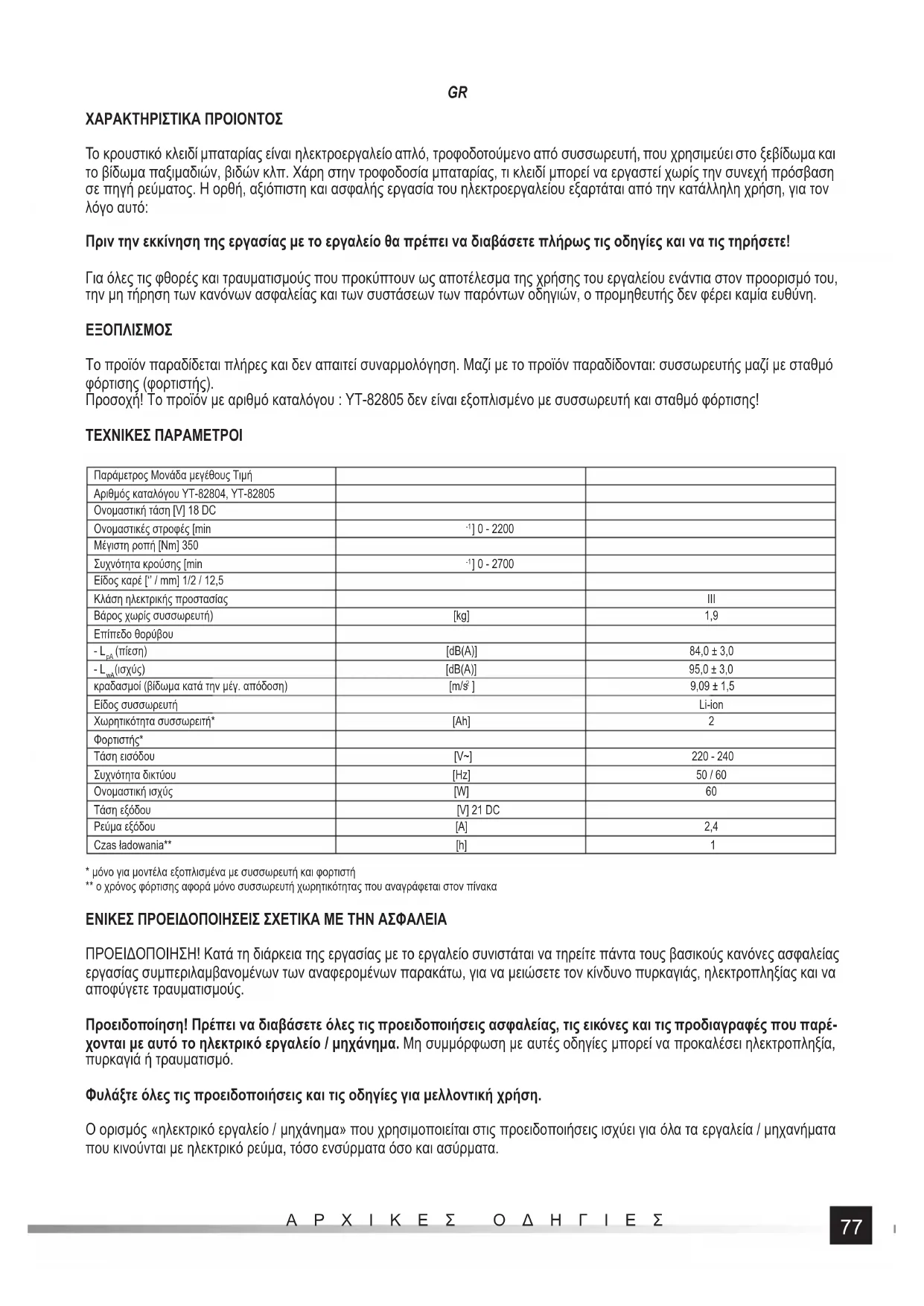

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ

Το κρουστικό κλειδί μπαταρίας είναι ηλεκτροεργαλείο απλό, τροφοδοτούμενο από συσσωρευτή, που χρησιμεύει στο ξεβίδωμα και το βίδωμα παξιμαδιών, βιδών κλπ. Χάρη στην τροφοδοσία μπαταρίας, τι κλειδί μπορεί να εργαστεί χωρίς την συνεχή πρόσβαση σε πηγή ρεύματος. Η ορθή, αξιόπιστη και ασφαλής εργασία του ηλεκτροεργαλείου εξαρτάται από την κατάλληλη χρήση, για τον λόγο αυτό:

Πριν την εκκίνηση της εργασίας με το εργαλείο θα πρέπει να διαβάσετε πλήρως τις οδηγίες και να τις τηρήσετε!

Για όλες τις φθορές και τραυματισμούς που προκύπτουν ως αποτέλεσμα της χρήσης του εργαλείου ενάντια στον προορισμό του, την μη τήρηση των κανόνων ασφαλείας και των συστάσεων των παρόντων οδηγιών, ο προμηθευτής δεν φέρει καμία ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται πλήρες και δεν απαιτεί συναρμολόγηση. Μαζί με το προϊόν παραδίδονται: συσσωρευτής μαζί με σταθμό φόρτισης (φορτιστής).

Προσοχή! Το προϊόν με αριθμό καταλόγου : ΥΤ-82805 δεν είναι εξοπλισμένο με συσσωρευτή και σταθμό φόρτισης!

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μεγέθους Τιμή
Αριθμός καταλόγου YT-82804, YT-82805
Ονομαστική τάση [V] 18 DC
Ονομαστικές στροφές [min	-1] 0 - 2200
Μέγιστη ροπή [Nm] 350
Συχνότητα κρούσης [min	-1] 0 - 2700
Είδος καρέ ['' / mm] 1/2 / 12,5
Κλάση ηλεκτρικής προστασίας		III
Βάρος χωρίς συσσωρευτή)	[kg]	1,9
Επίτεδο θορύβου
- L_ρA (πίεση)	[dB(A)]	84,0 ± 3,0
- L_ωA (ισχύς)	[dB(A)]	95,0 ± 3,0
κραδασμοί (βίδωμα κατά την μέγ. απόδοση)	[m/s2]	9,09 ± 1,5
Είδος συσσωρευτή		Li-ion
Χωρητικότητα συσσωρευτή*	[Ah]	2
Φορτιστής*
Τάση εισόδου	[V~]	220 - 240
Συχνότητα δικτύου	[Hz]	50 / 60
Ονομαστική ισχύς	[W]	60
Τάση εξόδου	[V] 21 DC
Ρεύμα εξόδου	[A]	2,4
Czas ładowania**	[h]	1

* μόνο για μοντέλα εξοπλισμένα με συσσωρευτή και φορτιστή
** ο χρόνος φόρτισης αφορά μόνο συσσωρευτή χωρητικότητας που αναγράφεται στον πίνακα

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

GR

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και какός φωτισμός μπορούν να προκαλέσουν ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπτετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα.

Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα,

λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Протоύ ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Протоύ κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το

GR

εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο-εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Κατά την χρήση του εργαλείου, τηρείτε πάντοτε τις συνημμένες οδηγίες ασφαλείας, καθώς επίσης και άλλες οδηγίες ΥΑΕ.

Το εργαλείο απαγορεύεται να εκτίθεται σε βροχόπτωση.

Πριν την έναρξη χρήσης θα πρέπει να βεβαιωθείτε ότι τα καρυδάκια που χρησιμοποιούνται, δεν είναι φθαρμένα. Σε πρόπτωση παρατήρησης φθορών θα πρέπει να αλλάξετε τα καρυδάκια με νέα, απαλλαγμένα από φθορές.

Η εφαρμογή κλειδιού καστάνιας και άλλων ρυθμιζόμενων εργαλείων, θα πρέπει να είναι προσαρμοσμένα για εργασία με κρουστικά εργαλεία. Τα ρυθμιζόμενα εργαλεία θα πρέπει να είναι ελεγμένα, καθαρά και χωρίς φθορές, ενώ το μέγεθός τους θα πρέπει να είναι προσαρμοσμένο στις διαστάσεις του καρέ. Απαγορεύεται η μετατροπή φωλιάς κλειδιού ή του καρέ.

Κατά την εργασία θα πρέπει να φοράτε γυαλιά προστασίας, ενώ συνιστάται να φοράτε επίσης γάντια και ενδυμασία προστασίας. Κατά την εργασία το κλειδί θα πρέπει να το κρατάτε πάντοτε με τα δύο χέρια.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΠΡΟΣΟΧΟΗ! Όλες οι δραστηριότητες που αναφέρονται στο τμήμα αυτό, θα πρέπει να πραγματοποιηθούν με απενεργοποιημένη τάση τροφοδοσίας – ο συσσωρευτής πρέπει να αποσπαστεί από το εργαλείο!

Οδηγίες ασφαλείας φόρτισης συσσωρευτή

Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσωρευτών επιτρέπτεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου!

Το κονταροπρίονο παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα.

Αποθήκευση συσσωρευτή

Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης,

GR

Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή.

Σε περίπτωση ολικής εξάντλησης του συσσωρευτή, θα πρέπει να τον προωθήσετε στο πλησιέστερο σημείο ανακύκλωσης τέτοιου είδους απορριμμάτων.

Αποθήκευση συσσωρευτή

Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθήκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή. Przechowywanie akumulatora

Μεταφορά συσσωρευτών

Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθήκες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση.

Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών.

Φόρτιση συσσωρευτή

Προσοχή! Πριν την φόρτιση θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο τροφοδοσίας μέσω απομάκρυνσης του φις από την πρίζα. Επιπλέον θα πρέπει να καθαρίσετε τον συσσωρευτή από τυχόν ρύπους και σκόνη με την βοήθεια μαλακού στεγνού υφάσματος.

Ο συσσωρευτής διαθέτει ενσωματωμένο δείκτη φόρτισης, Πιέζοντας το πλήκτρο, ανάβουν δίοδοι (II), όσο περισσότερες, τόσο περισσότερο φορτισμένος είναι ο συσσωρευτής. Εάν μετά την πίεση του πλήκτρου οι δίοδοι δεν ανάβουν αυτό σημαίνει πως ο συσσωρευτής είναι αποφορτισμένος.

Αποσυνδέστε τον συσσωρευτή από το εργαλείο.

Εισάγετε τον συσσωρευτή στην πρίζα του φορτιστή (III).

Συνδέστε τον φορτιστή με την πρίζα δικτύου τροφοδοσίας.

Θα ανάψει κόκκινη δίοδος, που σημαίνει διαδικασία φόρτισης.

Με το πέρας της φόρτισης σβήνει η κόκκινη δίοδος και ανάβει πράσινη, που σηματοδοτεί την πλήρη φόρτιση του συσσωρευτή.

Θα πρέπει να τραβήξετε το φις του φορτιστή από την πρίζα του δικτύου τροφοδοσίας.

Αφαιρέστε τον συσσωρευτή από τον σταθμό φόρτισης, πιέζοντας το μάνδαλό του.

Προσοχή! Εάν μετά την σύνδεση του φορτιστή στο δίκτυο ανάψει πράσινη δίοδος, σημαίνει πως ο συσσωρευτής είναι πλήρως φορτισμένος. Σε αυτή την περίπτωση ο φορτιστής δεν ξεκινά την διαδικασία φόρτισης.

ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΣΟΧΗ! Η συναρμολόγηση του εξοπλισμού μπορεί να πραγματοποιηθεί μόνο με αποσυνδεδεμένη τάση τροφοδοσίας. Αποσυνδέστε τον συσσωρευτή από το εργαλείο!

GR

Εργασία με κρουστικά εργαλεία καστάνιας

Πριν την έναρξη του βιδώματος βίδας ή παξιμαδιού, σφίξτε με το χέρι την βίδα ή το παξιμάδι στο σπείρωμα (τουλάχιστον δύο στροφές).

Βεβαιωθείτε πως έχει επιλεγεί κατάλληλα το μέγεθος του ρυθμιζόμενου κλειδιού υπό το πρίσμα του ξεβιδωμένου ή του βιδωμένου στοιχείου.

Ξεσφίξιμο και σφίξιμο

Τοποθετήστε στο καρέ κατάλληλο κρουστικό καρυδάκι. (IV ).

Επιλέξτε την κατάλληλη κατεύθυνση στροφών πατώντας τον διακόπτη (IV). Το βέλος στον μεταγωγέα δείχνει την κατεύθυνση της γραμμικής κίνησης του παξιμαδιού ή κατά την εργασία.

Συνδέστε τον συσσωρευτή στο εργαλείο.

Στηρίξτε το εργαλείο με τα δύο χέρια (V).

Εισάγετε το κλειδί καστάνιας στο παξιμάδι ή την κεφαλή της βίδας.

Πιέστε τον διακόπτη και κρατήστε τον. Ο διακόπτης επιτρέπει την ρύθμιση

Η πίεση στον διακόπτη επιτρέπει την ρύθμιση περιστροφικής ταχύτητας του κλειδιού.

Όσο περισσότερη πίεση στον διακόπτη, τόσο μεγαλύτερη περιστροφική ταχύτητα στο κλειδί.

Σε περίπτωση σφιξίματος μετά την επίτευξη της μέγιστης ροπής, λα λειτουργήσει ο συμπλέκτης υπερφόρτωσης, και θα αποσυνδεθεί από το καρέ.

Θα πρέπει να αφήσετε τον διακόπτη και να περιμένετε μέχρι την ολοκληρωτική παύση στροφών.

Σε περίπτωση ξεβιδώματος, θα πρέπει να βεβαιωθείτε πως η ροπή με την οποία σφίχτηκε το παξιμάδι, δεν ξεπερνά την μέγιστη ροπή του κλειδιού.

Στην περίπτωση αυτή θα λειτουργήσει επίσης ι συμπλέκτης υπερφόρτισης, και ενδέχεται να μην είναι δυνατό το ξεβίδωμα.

Μετά το ξεβίδωμα, θα πρέπει να απελευθερώσετε την πίεση στον διακόπτη της συσκευής και να περιμένετε να σταματήσουν οριστικά οι στροφές του κινητήρα.

Μετά την τελειωμένη εργασία, αποσυνδέετε το εργαλείο από την τροφοδοσία και προχωράτε σε συντήρηση.

Πρόσθετες παρατηρήσεις

Απαγορεύεται να επιτραπεί η υπερφόρτωση του εργαλείου, η θερμοκρασία στην εξωτερική επιφάνεια δεν μπορεί ποτέ να ξεπεράσει τους 60°C.

Μετά την τελειωμένη εργασία θα πρέπει να απενεργοποιήσετε το εργαλείο, να αποσυνδέσετε τον συσσωρευτή και να πραγμα- τοποιήσετε επισκόπηση.

Η δηλωθείσα πλήρης τιμή κραδασμών έχει μετρηθεί με την βοήθεια τυπικής μεθόδου ερευνών, και μπορεί να χρησιμοποιηθεί για σύγκριση ενός εργαλείου με άλλο.

Η δηλωθείσα πλήρης τιμή κραδασμών μπορεί να χρησιμοποιηθεί σε προκαταρκτική έκθεση αξιολόγησης

Προσοχή! Η εκπομπή κραδασμών κατά την λειτουργία του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου.

Προσοχή! Θα πρέπει να οριστούν μέσα προστασίας με χαρακτήρα ασφάλειας του χρήστη, τα οποία βασίζονται στην αξιολόγηση έκθεσης σε πραγματικές συνθήκες χρήσης (συνυπολογίζοντας σε αυτό όλους τους κύκλους εργασίας, π.χ. όταν το εργαλείο είναι αποσυνδεδεμένο, ή λειτουργεί σε κατάσταση αδρανείας καθώς και κατά την ενεργοποίηση).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελίξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επιθεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.
