GEBRUIKSAANWIJZING YT82805 Yato

10. netsnoer met stekker

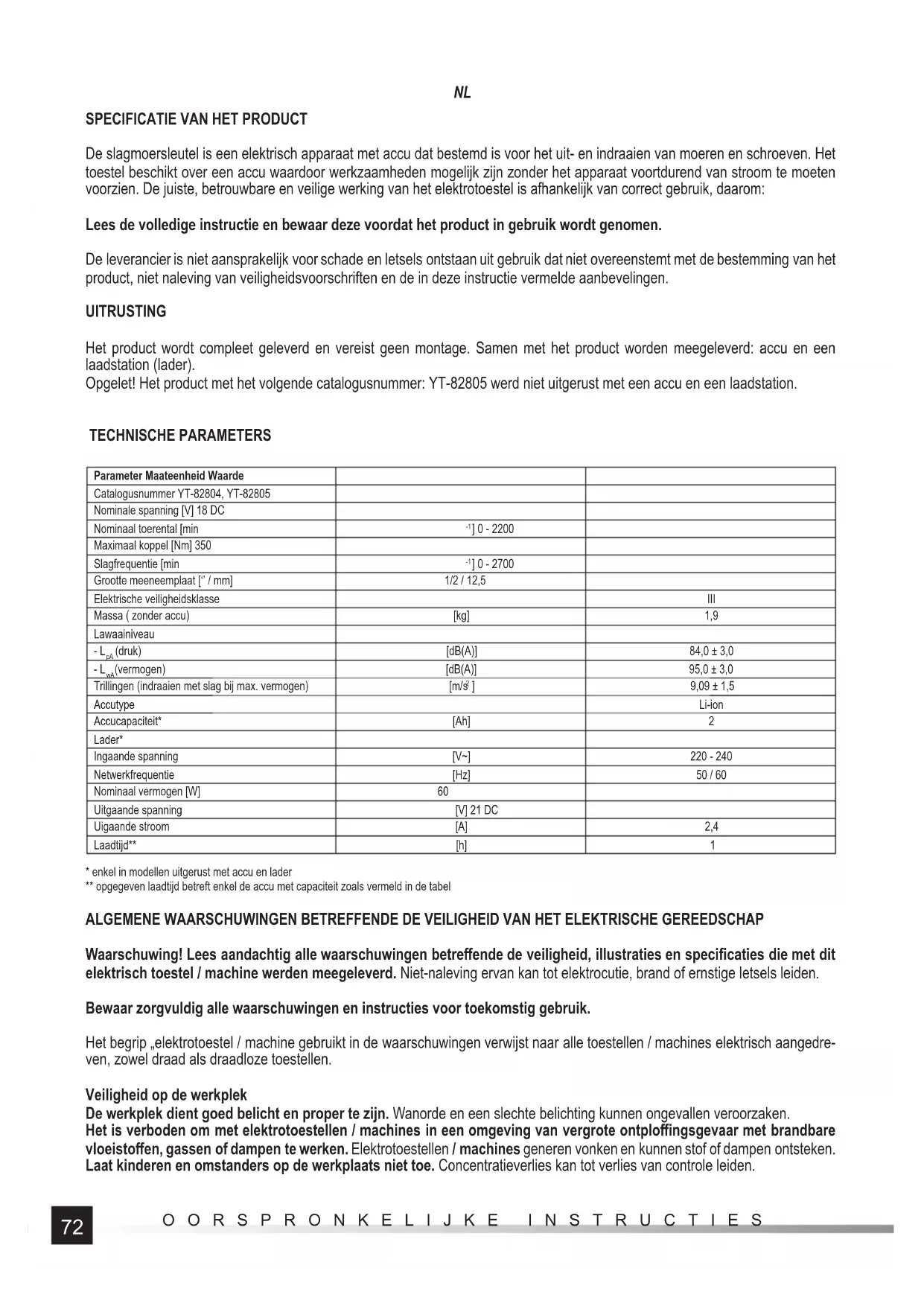

De slagmoersleutel is een elektrisch apparaat met accu dat bestemd is voor het uit- en indraaien van moeren en schroeven. Het toestel beschikt over een accu waardoor werkzaamheden mogelijk zijn zonder het apparaat voortdurend van stroom te moeten voorzien. De juiste, betrouwbare en veilige werking van het elektrotoestel is afhankelijk van correct gebruik, daarom: Lees de volledige instructie en bewaar deze voordat het product in gebruik wordt genomen. De leverancier is niet aansprakelijk voor schade en letsels ontstaan uit gebruik dat niet overeenstemt met de bestemming van het product, niet naleving van veiligheidsvoorschriften en de in deze instructie vermelde aanbevelingen. UITRUSTING Het product wordt compleet geleverd en vereist geen montage. Samen met het product worden meegeleverd: accu en een laadstation (lader). Opgelet! Het product met het volgende catalogusnummer: YT-82805 werd niet uitgerust met een accu en een laadstation. TECHNISCHE PARAMETERS Parameter Maateenheid Waarde Catalogusnummer YT-82804, YT-82805 Nominale spanning [V] 18 DC Nominaal toerental [min

(vermogen) [dB(A)] 95,0 ± 3,0 Trillingen (indraaien met slag bij max. vermogen) [m/s

• enkel in modellen uitgerust met accu en lader ** opgegeven laadtijd betreft enkel de accu met capaciteit zoals vermeld in de tabel ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedre- ven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploffi ngsgevaar met brandbare vloeistoff en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden.73 OORSPRONKELIJKE INSTRUCTIES

Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmid- delen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uit- geschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel / machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt wer- den voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe- gende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing. Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel / machine wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en74 OORSPRONKELIJKE INSTRUCTIES

houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen. AANVULLENDE VEILIGHEIDSINSTRUCTIES Tijdens het gebruik, volg de bijgevoegde veiligheidsinstructies en de voorschriften voor het welzijn en de gezondheid altijd op. Het toestel mag niet worden blootgesteld aan de invloed van atmosferische neerslag. Vooraleer beginnen met werk, controleer of de te gebruiken steeksleutels niet beschadigd zijn. In geval dat er schade wordt opgemerkt, dienen de steeksleutels te worden vervangen door nieuwe zonder schade. De dopsleutels en ander gereedschap dienen te zijn aangepast aan werkzaamheden met slagapparaten. Het aanvullende ge- reedschap dient functioneel, proper en onbeschadigd te zijn, en zijn grootte dient te zijn aangepast aan de grootte van de mee- neemplaat. Het is verboden om de sleuteldoppen of de meeneemplaat te bewerken. Gebruik altijd veiligheidsbrillen. Het is aanbevolen om ook veiligheidshandschoenen en werkkledij te gebruiken. Houd de sleutel tijdens de werkzaamheden altijd met twee handen vast. VOORBEREIDENDE WERKZAAMHEDEN OPGELET! Alle hieronder vermelde handelingen dienen te worden uitgevoerd bij een uitgeschakelde spanningsbron – de accu dient van het toestel te worden ontkoppeld! Veiligheidsinstructies betreff ende het laden van de accu OPGELET! Vooraleer te beginnen met laden, controleer of het corpus van de voeding, het netsnoer en de stekker geen barsten of beschadigingen vertonen. Het is verboden om een defect od beschadigd laadstation of voeding te gebruiken. Om accu te laden, mogen enkel het meegeleverde laadstation en de voeding worden gebruikt. Gebruik van een andere voeding kan brand of beschadiging veroorzaken. Het laden mag enkel plaatsvinden in een gesloten, droge ruimte waarvan de toegang tot beveiligd is tegen onbevoegden, vooral kinderen. Het is verboden om de lader en de voeding te gebruiken zonder toezicht van een volwas- sene! Indien het nodig is om de ruimte, waarin het opladen plaatsvindt, te verlaten, dan dient de stekker van de stroom te worden ontkoppeld. In geval er rook of een verdachte geur enz. uit de lader vrijkomt, dan dient de stekker uit het stopcontact onmiddellijk te worden getrokken! De slagmoersleutel wordt met een lege accu meegeleverd, daarom alvorens te beginnen met het werk, dient ze te worden opgeladen met behulp van de meegeleverde lader en voeding volgens de hieronder vermelde procedure. Accu`s van het type Li-ion (lithium – ion) vertonen geen zogenaamde „geheugeneff ect” wat toelaat om ze op het even welk moment op te laden. Het is echter raadzaam om de accu volledig te ontladen tijdens de normale werking en vervolgens haar volledig op te laden. Indien zulke gebruikswijze van de accu niet altijd mogelijk is wegens de aard van het te verrichten werk, dient de accu op deze wijze ten minste 1 keer per enkele of tientallen cycli te worden gebruikt. In geen geval mogen de accu`s te worden ontladen waarbij elektroden met elkaar worden verbonden, omdat dit onomkeerbare schade zal veroorzaken! Het is ook verboden de oplaadstatus van de accu te controleren door elektroden te verbinden of vonkontsteking te checken. Opslag van accu Om de levensduur van de accu te verlengen, dient ze op een plaats met geschikte omstandigheden te worden opgeslagen. De accu heeft een levensduur van ongeveer 500 „laden – ontladen”-cycli. De accu dient in een temperatuur van 0 tot 30 graden Celsius bij een relatieve luchtvochtigheid van 50% te worden bewaard. Om de accu gedurende een lange periode op te slagen, dient ze te worden opgeladen tot ongeveer 70 % van haar capaciteit. In geval van opslag gedurende een langere periode, dient de accu ten minste 1 keer per jaar te worden opgeladen. Het is raadzaam om de accu buitensporig niet te ontladen, omdat dat haar levenduur verkort en onomkeerbare schade kan veroorzaken. Tijdens de opslag zal de accu zich geleidelijk ontladen wegens lekkage. Het ontladingsproces is afhankelijk van de opslagtempe- ratuur, hoe hoger de temperatuur, hoe sneller de accu zich zal ontladen. In geval van slechte accuopslag kan dit leiden tot lekkage van elektrolyt. In geval van elektrolytlekkage, dient het lek met behulp van een neutraliserend middel te worden beveiligd. In geval dat de elektrolyt in contact met de ogen komt, dienen ze uitvoerig met water te worden gespoeld en vervolgens geconsulteerd te worden met de arts. Het is verboden het toestel met een beschadigde accu te gebruiken. Wanneer de accu verbruikt is dient deze naar een containerpark voor afvalverwerking te worden gebracht. Transport van accu`s Lithium-ionenaccu`s worden volgens de wetgeving als gevaarlijke metarialen beschouwd. De gebruiker van het toestel mag het75 OORSPRONKELIJKE INSTRUCTIES

toestel met de accu alsook enkel de accu`s zelf over land transporteren. Dan hoeven de bijkomende voorwaarden niet te worden vervuld. In geval het transport wordt uitgevoerd via derden (bvb. zending via koerier) dan dient de wetgeving betreff ende het vervoer van gevaarlijke materialen te worden opgevolgd. Alvorens de zending wordt uitgevoerd dient in deze kwestie contact te worden opgenomen met een daarvoor opgeleide persoon. Het is verboden om beschadigde accu`s te vervoeren. Vóór het transport dienen de gedemonteerde accu`s uit het toestel te wor- den verwijderd en de blootliggende contacten te worden beveiligd, bvb. beveiligen door middel van isolatietape. De accu`s dienen op zulke wijze in de verpakking te worden beveiligd zodat ze zich niet verplaatsen tijdens het transport. De nationale wetgeving betreff ende het vervoer van gevaarlijke materialen dient ook te worden nageleefd. Opladen van de accu Opgelet! Alvorens te beginnen met laden, dient de voeding van de laadstation van de netwerkstroom te worden ontkoppeld. Trek hiervoor de stekker van de voeding uit het stopcontact. Bovendien dienen de accu en zijn klemmen van vuil en stof met behulp van een zachte, droge borstel te worden schoongemaakt. De accu heeft een ingebouwde laadindicator. Door het indrukken van de knop worden de diodes (II) belicht, hoe meer diodes belicht zijn, hoe meer de accu werd opgeladen. Indien de diodes na het indrukken van de knop niet belicht zijn, dan geeft dit aan dat de accu leeg is. Ontkoppel de accu van het toestel terwijl beide knoppen van de accuvergrendeling tegelijkertijd worden ingedrukt. Druk tegelijker- tijd beide knoppen achteraan op de behuizing van de accu in en ontkoppel vervolgens de accu van het toestel terwijl deze naar achter wordt geschoven. Schuif de accu in de lader (III). Steek de stekker van de lader in het stopcontact van de stroomvoorziening. Een rode diode, dat het laden aangeeft, begint te branden en de groene diode zal fl ikkeren, wat aangeeft dat het opladen is begonnen. Nadat de accu is opgeladen zal de rode diode uitgaan en een groene diode die aangeeft dat de accu is opgeladen, zal branden. Trek de stekker van de voeding uit het stopcontact van de stroomvoorziening. Trek de accu uit het laadstation. Opgelet! Zodra het laadproces is beëindigd, dient de accu onmiddellijk uit het laadstation te worden verwijderd. Laat de opge- laden accu in het werkende laadstation niet achter. Dit kan de accu beschadigen en een oorzaak voor brandgevaar vormen. Opgelet! Indien na het aansluiten van de lader in het stopcontact van de stroomvoorziening de groene diode brandt, wil dit zeg- gen dat de accu volledig is opgeladen. In dit geval zal de lader met het laadproces niet beginnen. GEBRUIKSAANWIJZING OPGELET! Monteer de uitrusting enkel wanneer de stroomspanning is uitgeschakeld. Ontkoppel de accu van het toestel! Werken met slagdopsleutels Alvorens de schroef of de moer met de dopsleutel in te draaien, breng de schroef of de moer met de hand op de schroefdraad aan (ten minste twee keer draaien). Controleer of de juiste dopsleutel voor het in- of uitgedraaide element werd gekozen. Een slechte keuze van de grootte kan zowel de sleutel als de schroef of de moer beschadigen. In- en uitdraaien Installeer op de meeneemplaat de juiste dopsleutel (III). Kies de juiste toerentalrichting door het indrukken van de schakelaar (IV). De pijl op de schakelaar geeft de richting van de lineaire beweging van de moer of schroef tijdens het werk aan. Sluit de accu in het apparaat aan. Neem het apparaat met beide handen vast (V). Plaats de sleutel op de moer of de schroefkop. Druk op de schakelaar en houd hem vast. Het drukken op de schakelaar laat de afstelling van het toerental van de sleutel toe. Hoe groter de druk op de schakelaar, hoe groter het toerental van de sleutel. In geval van het indraaien, na het bereiken van het maximale toerental, zal de overbelastingskoppeling in werking treden en de meeneemplaataandrijving zal worden uitgeschakeld. Laat dan de schakelaar los en wacht totdat de motortoeren stilvallen. In geval van uitdraaien, controleer of het moment waarop de moer werd ingedraaid het maximale toerental van de sleutel niet overschrijdt. In dit geval zal de overbelastingskoppeling ook in werking treden en kan het zijn dat het uitdraaien van de moer niet mogelijk is. Laat de schakelaar na het uitdraaien los en wacht totdat de motortoeren stilvallen. Na beëindiging van de werkzaamheden ontkoppel het toestel van de stroomvoorziening en voer het onderhoud van het toestel uit.76 OORSPRONKELIJKE INSTRUCTIES

Aanvullende opmerkingen Om het toestel en zijn onderdelen niet te beschadigen, oefen een niet te grote druk uit op het te verwerken materiaal tijdens de uitvoering en voer geen plotse bewegingen uit. Maak regelmatige pauzes tijdens het werk. Veroorzaak geen overbelasting van het toestel – de temperatur van externe oppervlakken mag 60

C nooit overschrijden. Zodra het werk beëindigd is, schakel de boormachine uit, trek de stekker uit het stopcontact en voer een routine onderhoud van het toestel uit. Kijk of het toestel in orde is. De opgegeven, volledige waarde van de trillingen wordt gemeten met behulp van de standard onderzoeksmethode en kan ter vergelijking van het ene toestel met het andere te worden gebruikt. De opgegeven, volledige waarde van de trillingen kan gebruikt worden voor een voorlopige beoordeling van de blootstelling. Opgelet! De ontstane trillingen van het toestel tijdens het werk kunnen verschillen van de opgegeven waarden, afhankelijk van hoe het toestel wordt gebruikt Opgelet! De beschermingsmiddelen van de operator, gebaseerd op de beoordeling van het risico in werkelijk gebruiksomstandig- heden (inclusief alle werkcycli, zoals bvb. tijd waarop het toestel is uitgeschakeld of waarop het zich in stationaire werking bevindt alsook de activatietijd), dienen te worden bepaald.

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongel- dig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reini- gingsvloeistoff en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.77 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
