NAUDOJIMO INSTRUKCIJA YT82805 Yato

4. apsisukimų krypties perjungiklis

8. akumuliatoriaus įkroviklis

11. akumuliatoriaus įkrovimo indikatorius

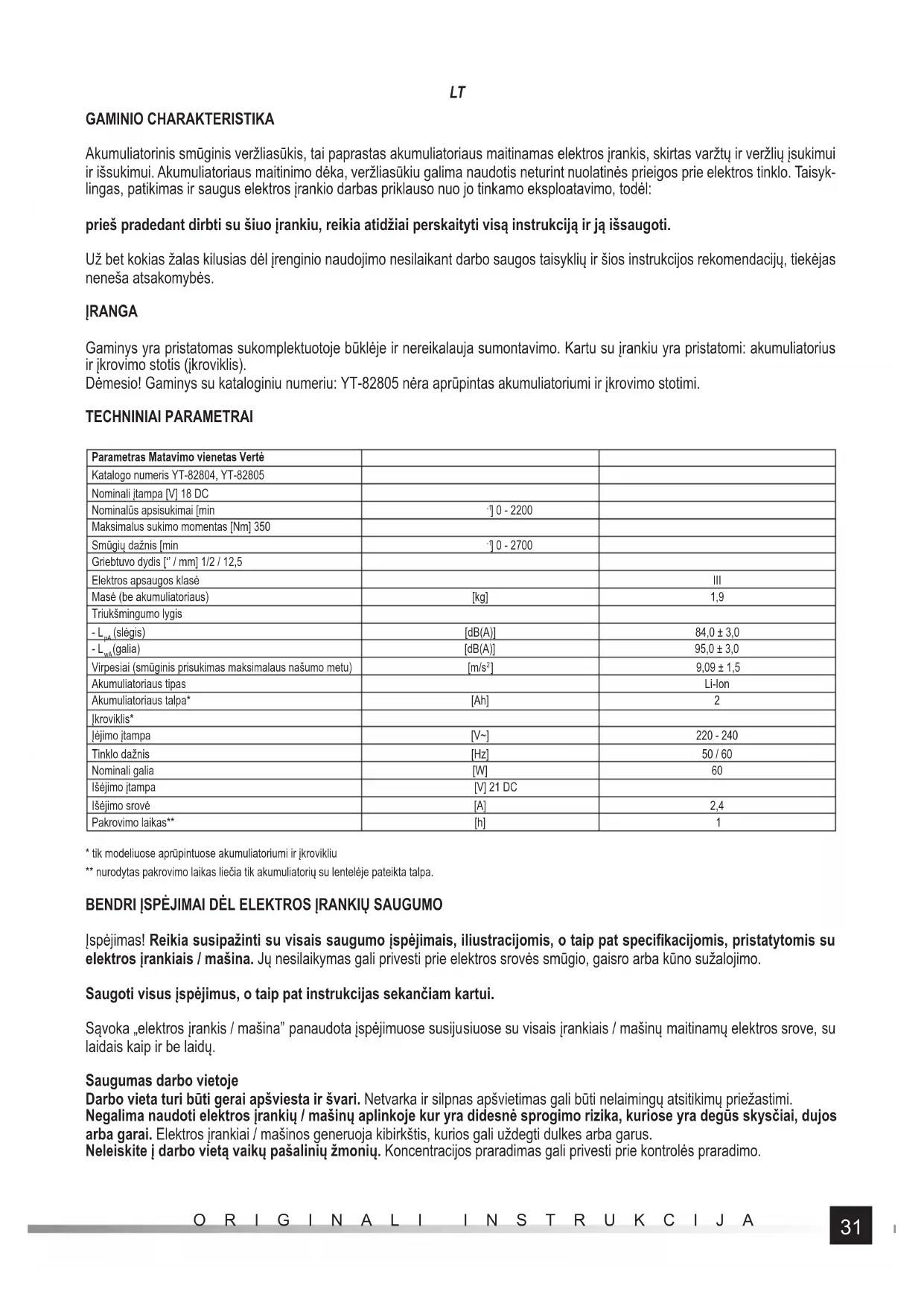

GAMINIO CHARAKTERISTIKA Akumuliatorinis smūginis veržliasūkis, tai paprastas akumuliatoriaus maitinamas elektros įrankis, skirtas varžtų ir veržlių įsukimui ir išsukimui. Akumuliatoriaus maitinimo dėka, veržliasūkiu galima naudotis neturint nuolatinės prieigos prie elektros tinklo. Taisyk- lingas, patikimas ir saugus elektros įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl: prieš pradedant dirbti su šiuo įrankiu, reikia atidžiai perskaityti visą instrukciją ir ją išsaugoti. Už bet kokias žalas kilusias dėl įrenginio naudojimo nesilaikant darbo saugos taisyklių ir šios instrukcijos rekomendacijų, tiekėjas neneša atsakomybės. ĮRANGA Gaminys yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo. Kartu su įrankiu yra pristatomi: akumuliatorius ir įkrovimo stotis (įkroviklis). Dėmesio! Gaminys su kataloginiu numeriu: YT-82805 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi. TECHNINIAI PARAMETRAI Parametras Matavimo vienetas Vertė Katalogo numeris YT-82804, YT-82805 Nominali įtampa [V] 18 DC Nominalūs apsisukimai [min

] 0 - 2700 Griebtuvo dydis [‘’ / mm] 1/2 / 12,5 Elektros apsaugos klasė III Masė (be akumuliatoriaus) [kg] 1,9 Triukšmingumo lygis - L

• tik modeliuose aprūpintuose akumuliatoriumi ir įkrovikliu ** nurodytas pakrovimo laikas liečia tik akumuliatorių su lentelėje pateikta talpa. BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specifi kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo. Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui. Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų. Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.32 ORIGINALI INSTRUKCIJA

Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodifi kuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką. Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką. Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką. Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką. Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenau- dokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką. Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš pri- jungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio / mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju.. Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių igno- ravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką. Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka- mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui. Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio / mašinos įjungimo. Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / ma- šiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų nepraėjusiems naudotojams. Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigi- mo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio / mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu. Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo pavir- šiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu. Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.33 ORIGINALI INSTRUKCIJA

Naudojant įrankį būtina visada laikytis prie aptarnavimo instrukcijos pridėtų darbo saugos ir kitų saugaus darbo ir higienos ins- trukcijų. Įrankio negalima statyti į atmosferinių kritulių poveikio pavojų. Prieš pradedant įrankį naudoti, reikia įsitikinti, kad naudojami antgaliai nėra pažeisti. Pažeidimų pastebėjimo atveju reikia ydingus antgalius pakeisti naujais, neturinčiais trūkumų antgaliais. Žiediniai ir kitokių tipų įstatomieji veržliarakčiai turi būti pritaikyti darbui su smūginio tipo įrankiais. Pridedami įstatomieji įrankiai turi būti tvarkingi, švarūs ir nepažeisti, o jų dydis pritaikytas prie griebtuvo dydžio. Raktams skirtų lizdų arba griebtuvo perdirbimas yra draudžiamas. Darbo metu reikia dėvėti apsauginius akinius, rekomenduojama taip pat mūvėti pirštines ir vilkėti darbinius drabužius. Darbo metu raktą reikia visada laikyti abiem rankomis.

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio! Akumuliatoriaus krovimo saugos instrukcija Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau ap- rašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumulia- toriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti. Akumuliatoriaus sandėliavimas. Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio aku- muliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kon- takto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį su pažeistu akumuliatoriumi. Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu. Akumuliatorių transportavimas Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio fi rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvalifi kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad trans- porto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių. Akumuliatoriaus krovimas Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių.34 ORIGINALI INSTRUKCIJA

Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pa- krautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties. Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės. ĮRANKIO NAUDOJIMAS DĖMESIO! Įrangos elementų montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Atjungti akumuliatorių nuo įrankio! Darbas su žiediniais smūginiais raktais Prieš pradedant įsukti varžtą arba prisukti veržlę žiedinio rakto pagalba, reikia varžto arba veržlės sriegius rankiniu būdu sutaikyti su antrojo elemento sriegiais (darant bent du apsukimus). Įsitikinti, kad žiedinio rakto dydis yra gerai parinktas atsukamo arba prisukamo elemento atžvilgiu. Netinkamas dydžių parinkimas gali sukelti kaip rakto, taip ir veržlės arba varžto sugadinimą. Prisukimas ir atsukimas Griebtuve įtvirtinti atitinkamą žiedinį smūginį raktą (III). Pasirinkti tinkamą apsukimų kryptį nuspaudžiant perjungiklį (IV). Rodyklė perjungiklyje rodo linijinę veržlės arba varžto judėjimo kryptį darbo metu. Prijungti akumuliatorių prie įrankio. Sugriebti įrankį abiem rankomis (V). Žiedinį raktą užmauti ant veržlės arba ant varžto galvutės. Nuspausti įjungiklį pirštu ir jį prilaikyti . Jungiklio nuspaudimo laipsnis leidžia reguliuoti rakto sukimosi greitį. Kuo jungiklis spaudžia- mas stipriau, tuo rakto sukimosi greitis didesnis. Prisukimo atveju, kai maksimalus sukimo momentas lieka pasiektas, suveikia perkrovos sankaba ir griebtuvo pavara atsijungia. Reikia tada atleisti jungiklį ir palaukti, kol variklio velenas visiškai nustos suktis. Atsukimo atveju paaiškėja, ar sukimo momentas kuriuo veržlė buvo prisukta neviršija rakto maksimalaus sukimo momento. Jeigu taip, tai tokiu atveju perkrovos sankaba taip pat suveikia ir veržlės atsukimas deja tampa negalimas. Atsukus veržlę reikia atleisti įrankio jungiklio mygtuką ir palaukti, kol variklio velenas visiškai nustos suktis. Užbaigus darbą, įrankį reikia atjungti nuo maitinimo šaltinio ir užsiimti įrankio konservavimu. Papildomos pastabos Darbo metu daryti reguliarias pertraukas. Neleisti, kad įrankis dirbtų perkrovos sąlygomis, išorinio paviršiaus temperatūra niekada negali viršyti 60°C. Darbą užbaigus įrankį išjungti, atjungti akumuliatorių, apžiūrėti ir atlikti konservavimą. Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti naudojama vieną įrankį palyginant su kitu. Deklaruota bendroji virpėjimų vertė gali būti panaudota preliminariame ekspozicijos vertinime. Dėmesio! Virpėjimų emisija dirbant su įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio naudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones būtinas operatoriaus apsaugai užtikrinti, atitinkančias faktiškų darbo sąlygų įvertini- mą (atsižvelgiant į visus darbo ciklo etapus, pavyzdžiui kai įrankis yra išjungtas arba veikia tuščios eigos rėžime, o taip pat įrankio aktyvacijos metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elek- tros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.35
