| Tipo di prodotto | Avvitatrice a percussione senza fili |
| Marca | Yato |
| Modello | YT82805 |
| Tensione nominale | 18 V DC |
| Velocità a vuoto | 0 – 2200 min⁻¹ |
| Coppia massima | 350 Nm |
| Frequenza di percussione | 0 – 2700 min⁻¹ |
| Dimensione del mandrino (toc) | 1/2" (12,5 mm) |
| Classe di sicurezza | III |
| Peso (senza batteria) | 1,9 kg |
| Livello di pressione acustica | 84 dB(A) |
| Livello di potenza acustica | 95 dB(A) |
| Vibrazione (percussione) | 9,09 m/s² |
| Tipo di batteria compatibile | Lithium-ion (Li-ion) |
| Capacità della batteria raccomandata | 2 Ah |
| Tensione di carica | 21 V DC |
| Corrente di carica | 2,4 A |
| Tempo di carica (batteria 2 Ah) | 1 ora |
| Alimentazione del caricabatterie | 220-240 V ~ 50/60 Hz |
| Funzioni principali | Avvitamento/svitamento a percussione, inversore di senso, variatore di velocità elettronico |
| Manutenzione | Pulire con aria compressa e panno asciutto |
| Sicurezza | Indossare occhiali, guanti e protezione acustica |
| Accessori non inclusi | Batteria e caricabatterie (venduti separatamente) |
| Marcatura RAEE | Non gettare nei rifiuti domestici |
Domande frequenti - YT82805 Yato
Domande degli utenti su YT82805 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale YT82805 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT82805 del marchio Yato.
MANUALE UTENTE YT82805 Yato
- corpo
- impugnatura
- interruttore
- selettore della direzione di rotazione
- trascinatore
- batteria
- bloccaggio della batteria
- caricatrice della batteria
- diodi del caricabatteria
- cavo di alimentazione con spina
- Indicatore di caricamento della batteria
-
chiave a tubo
-
behuizing
- handgreep
- schakelaar
- omkeerschakelaar
- meeneemplaat
- accu
- accuvergrendeling
- accuoplader
- opladerdiode
- netsnoer met stekker
- acculadingsindicator
- dopsleutel
GR
Velocità di rotazione nominale
Dimensione del trascinatore
Massimo momento di rotazione
Maximaal koppel
Μέγιστη ροπή
Selettore della direzione di rotazione
Omkeerschakelaar
Velocità di rotazione regolata elettronicamente
Leggere il manuale d'uso
Lees de instructies
Utilizzare gli occhiali di protezione
Utilizzare i dispositivi di protezione dell'udito
Utilizzare i guanti di protezione
Questo simbolo indica che l'apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.

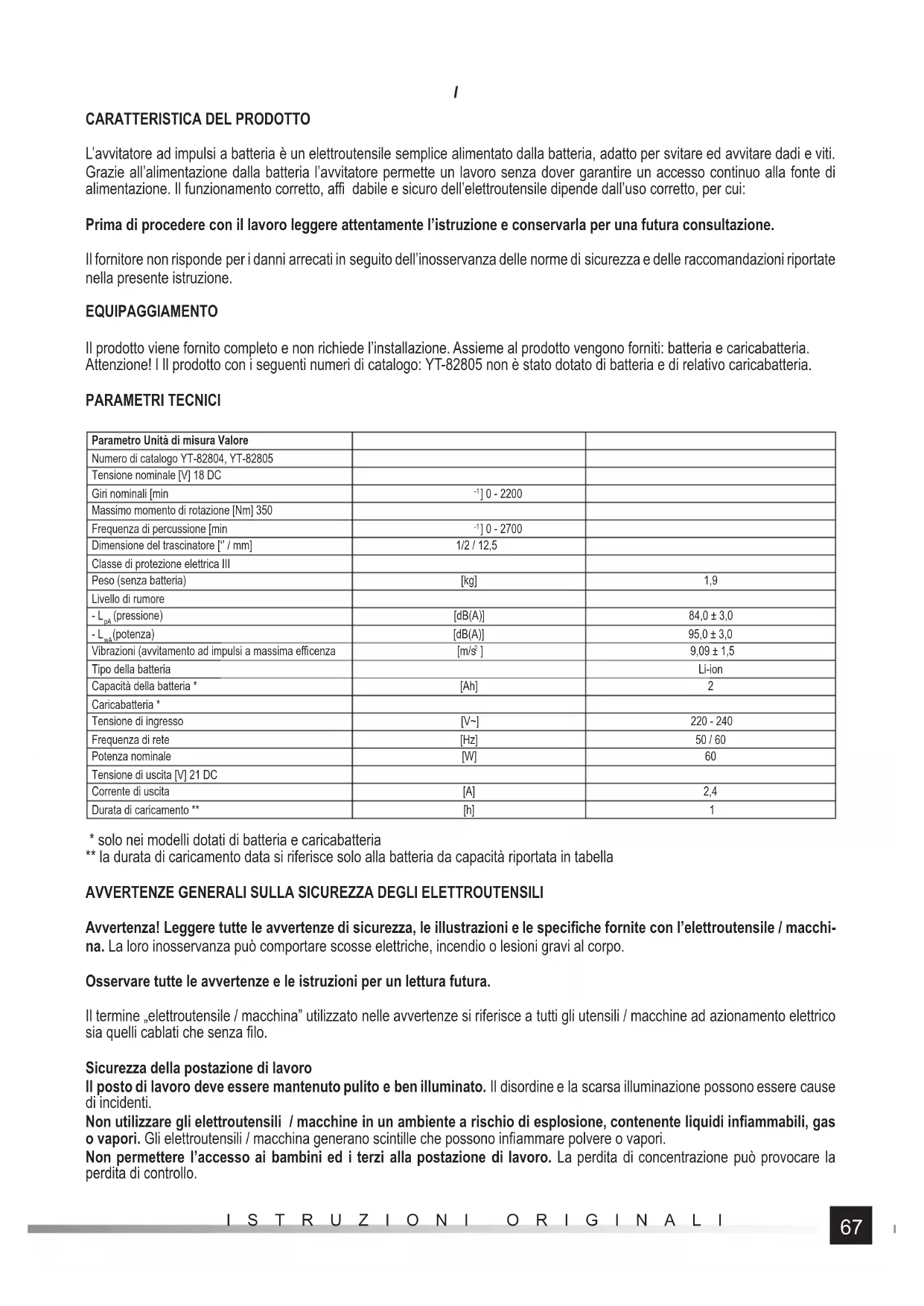

L'avvitatore ad impulsi a batteria è un elettroutensile semplice alimentato dalla batteria, adatto per svitare ed avvitare dadi e viti. Grazie all'alimentazione dalla batteria l'avvitatore permette un lavoro senza dover garantire un accesso continuo alla fonte di alimentazione. Il funzionamento corretto, affi dabile e sicuro dell'elettroutensile dipende dall'uso corretto, per cui:
Prima di procedere con il lavoro leggere attentamente l'istruzione e conservarla per una futura consultazione.
Il fornitore non risponde per i danni arrecati in seguito dell'inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.
EQUIPAGGIAMENTO
Il prodotto viene fornito completo e non richiede l'installazione. Assieme al prodotto vengono forniti: batteria e caricabatteria. Attenzione! I Il prodotto con i seguenti numeri di catalogo: YT-82805 non è stato dotato di batteria e di relativo caricabatteria.
PARAMETRI TECNICI
| Parametro Unità di misura Valore | ||
| Numero di catalogo YT-82804, YT-82805 | ||
| Tensione nominale [V] 18 DC | ||
| Giri nominali [min | ^-1 ] 0 - 2200 | |
| Massimo momento di rotazione [Nm] 350 | ||
| Frequenza di percussione [min | ^-1 ] 0 - 2700 | |
| Dimensione del trascinatore [°/ mm] | 1/2 / 12,5 | |
| Classe di protezione elettrica III | ||
| Peso (senza batteria) | [kg] | 1,9 |
| Livello di rumore | ||
| - L_pA (pressione) | [dB(A)] | 84,0 ± 3,0 |
| - L_pA (potenza) | [dB(A)] | 95,0 ± 3,0 |
| Vibrazioni (avvitamento ad impulsi a massima efficenza | [m/s2] | 9,09 ± 1,5 |
| Tipo della batteria | Li-ion | |
| Capacità della batteria * | [Ah] | 2 |
| Caricabatteria * | ||
| Tensione di ingresso | [V~] | 220 - 240 |
| Frequenza di rete | [Hz] | 50 / 60 |
| Potenza nominale | [W] | 60 |
| Tensione di uscita [V] 21 DC | ||
| Corrente di uscita | [A] | 2,4 |
| Durata di caricamento ** | [h] | 1 |
* solo nei modelli dotati di batteria e caricabatteria
** la durata di caricamento data si riferisce solo alla batteria da capacità riportata in tabella
AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI
Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifiche fornite con l'elettroutensile / macchina. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo.
Osservare tutte le avvertenze e le istruzioni per un lettura futura.
Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza filo.
Sicurezza della postazione di lavoro
Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti.
Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infiammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infiammare polvere o vapori.
Non permettere l'accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.
Sicurezza elettrica
La spina del cavo elettrico deve essere adatta alla presa di rete. Non modificare la spina in qualsiasi modo. Non utilizzare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifiche riduce il rischio di scosse elettriche.
Evitare il contatto con superfici messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche.
Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l'umidità. L'acqua e l'umidità che penetra all'interno dell'elettroutensile / macchina aumenta il rischio di scosse elettriche.
Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche.
Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all'utilizzo fuori degli spazi chiusi. L'uso di una prolunga adatta all'uso esterno riduce il rischio di scosse elettriche.
Se è inevitabile l'uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall'alimentazione. L'uso di un RCD riduce il rischio di scosse elettriche.
Sicurezza personale
Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l'elettroutensile / macchina. Non utilizzare l'elettroutensile / macchina quando si è stanchi o sotto l'effetto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali
Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L'uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell'udito riduce il rischio di gravi lesioni personali.
Evitare l'avviamento accidentale. Assicurarsi che l'interruttore elettrico sia in posizione "disinserito" prima di collegare l'alimentazione e/o la batteria, sollevare o spostare l'apparecchiatura. Spostando l'utensile/la macchina con il dito sull'interruttore o accendendo l'utensile/la macchina quando l'interruttore è in posizione „on” si possono causare lesioni gravi.
Prima di accendere l'elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l'elettrous- tensile stesso. Una chiave lasciata sulle parti rotanti dell'utensile/macchina può causare lesioni gravi.
Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l'elettroutensile / macchina in caso di situazioni operative impreviste.
Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell'elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento.
Se l'apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L'uso dell'aspirazione della polvere riduce il rischio di pericoli legati alla polvere.
Non lasciare che l'esperienza acquisita con l'uso frequente dell'utensile/macchina provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensierato può causare gravi lesioni in un secondo.
Uso e cura dell'elettroutensile e della macchina
Non sovraccaricare l'elettroutensile / macchina. Utilizzare l'apparecchiatura/ macchina più adatta alla propria applica-
zione. L'elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato.
Non utilizzare l'apparecchiatura / macchina se l'interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l'interruttore è pericoloso e deve essere trasmesso alla riparazione.
Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall'utensile/macchina prima di regolare, sostituire gli accessori o riporre l'utensile/macchina. Tali misure preventive eviteranno l'accensione accidentale dell'elettroutensile / macchina.
Tenere l'utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l'apparecchio / macchina o con queste istruzioni per l'uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati.
Manutenzione di elettroutensili / macchine e accessori. Controllare che l'elettroutensile / macchina non presenti disallineamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa influire sul funzionamento dell'elettroutensile / macchina. I danni devono essere riparati prima dell'uso dell'elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria.
Gli utensili taglienti devono essere tenuti puliti e affilati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzione sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.
Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L'uso di utensili per lavori diversi da quelli specificati può provocare situazioni di pericolo.
Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le superfici di presa non consentono un funzionamento e un monitoraggio sicuri dell'utensile/macchina in situazioni pericolose.
Riparazioni
Riparare l'elettroutensile / macchina solo presso le officine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l'elettroutensile.
ISTRUZIONI DI SICUREZZA SUPPLEMENTARI
Durante l'uso dello strumento, seguire sempre le istruzioni allegate al manuale di sicurezza, come pure le altre istruzioni sulla sicurezza ed igene.
Non esporre mai l'utensile all'azione delle precipitazioni.
Prima dell'uso, assicurarsi che le punte adottate non siano danneggiate. Nel caso degli eventuali danni garantire la sostituzione della punta in una nuova priva di difetti.
La chiavi a tubo utilizzate e gli altri strumenti inseriti devono essere adattati per funzionare con gli utensili a percussione. Gli accessori inseriti devono essere efficaci, puliti e non danneggiati, mentre le loro dimensioni adattate alle dimensioni del trascinatore. È vietato alterare i portautensili oppure il trascinatore.
Durante il lavoro utilizzare sempre gli occhiali di protezione; si consiglia di utilizzare guanti ed indumenti protettivi.
Mentre si lavora tenere sempre l'utensile con entrambe le mani.
ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria deve essere scollegata dall'utensile!
Istruzioni di sicurezza per caricamento della batteria
Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell'alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l'alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l'alimentatore in dotazione. L'utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l'accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l'alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l'odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente!
Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l'alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “effetto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verificare lo stato di carica della batteria cortocircuitando gli elettrodi e verifi cando le scintille.
Conservazione della batteria
Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l'umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fino al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili.
Durante la conservazione della batteria esso si scaricherà gradualmente per l'effetto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell'elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico.
Non utilizzare lo strumento con una batteria danneggiata.
Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifiuti.
Trasporto delle batterie
Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L'utente dell'utensile può trasportare l'utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affido del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualifi cata.
È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfilare le batterie smontate dall'utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all'interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose.
Caricamento della batteria
Attenzione! Prima della carica, scollegare l'alimentatore del caricabatteria dalla rete di alimentazione staccando la spina dell'alimentatore
dalla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e dalla polvere con una spazzola morbida ed asciutta. La batteria ha un indicatore di batteria incorporata. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è carica. Se dopo aver premuto il pulsante i diodi non si accendono, cioè significa che la batteria è scarica.
Premere contemporaneamente gli entrambi pulsanti situati sulla parte posteriore della casse della batteria, e poi, spostando dal dietro, scollegare la batteria dall'utensile.
Inserire la batteria nella presa di caricabatterie (III).
Collegare il caricabatteria alla presa di corrente.
Il diodo rosso si accende mentre quello verde comincia a lampeggiare, il che significa che il processo di caricamento è in corso.
A carica completata, il diodo rosso si spegne invece quello verde rimane illuminato in modo continuo
Scollegare la spina dell'alimentatore dalla presa di rete.
Rimuovere la batteria dal caricabatteria.
Attenzione! Estrarre la batteria immediatamente al termine del processo di ricarica. Non lasciare la batteria collegata al caricabatteria in funzione dato che cio' può causare il danneggiamento della batteria, nonché portare a un rischio di incendio.
Attenzione! Se dopo il collegamento del caricabatteria alla rete elettrica s'illumina il diodo verde mentre quello rosso rimasto spento, cio' indica che la batteria è completamente carica. In questo caso, il caricabatteria non avvia il processo di carica.
UTILIZZO DELL'UTENSILE
ATTENZIONE! Il montaggio degli accessori deve essere effettuato solo dopo previa interruzione della tensione. Staccare la batteria dall'utensile!
Lavorare con chiavi a tubo ad impulsi
Prima di avvitare una vite o dado con la chiave a tubo, avvitare a mano la vite o il dado sul filetto (almeno due giri).
Accertarsi di aver selezionato correttamente la dimensione della chiave all'elemento di avvitato o svitato. Una scorretta scelta delle dimensioni può causare la distruzione della chiave ma anche del dado o della vite.
Avvitare e svitare
Installare sul trascinatore un adeguata chiave a tubo (III).
Selezionare la direzione di rotazione corretta (IV) premendo il selettore. La freccia sul selettore indica la direzione del movimento lineare del dado o della vite durante il funzionamento.
Connettere la batteria all'utensile.
Aff errare l'utensile con due mani (V).
Infi lare la chiave a tubo sul dado o testa della vite.
Premere l'interruttore e tenerlo premuto. Premendo l'interruttore si regola la velocità di rotazione dell'utensile. Più forte è la pressione tanto più grande velocità si ottiene.
Nel caso di avvitamento, una volta raggiunto il momento di rotazione massimo, si arriva all'azionamento del giunto limitatore ed alla disattivazione del motore del trascinatore. A quel punto, rilasciare l'interruttore ed attendere che il motore smetta a ruotare.
Nel caso di svitamento, bisogna assicurarsi che il momento con cui il dado è stato avvitato non superi il massimo momento di rotazione dell'utensile. Anche in un tale caso si ha l'azionamento del giunto limitatore e non sara' possibile di svitare il dado.
Dopo aver svitato, rilasciare l'interruttore ed attendere che il motore smetta a ruotare.
A lavoro completato, disconnettere l'utensile dalla fonte di alimentazione e procedere con la manutenzione.
Informazioni supplementari
Lavorando prevedere delle soste regolari.
Non permettere che l'utensile venga sovraccaricato; la temperatura delle superfi ci esterne non deve superare 60°C.
Alla fi ne del lavoro, disattivare l'utensile, sfi lare la batteria e procedere con la manutenzione e revisione.
Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell'esposizione.
Attenzione! L'emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell'utensile.
Attenzione! Determinare i mezzi di sicurezza volti a proteggere l'operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l'utensile rimane fermo o quando funziona a vuoto o durante l'attivazione).
MANUTENZIONE E REVISIONI
ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta finito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l'esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell'inseritore, eventuali tamponamenti nella sfinestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l'utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verificatosi durante l'esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta finito il lavoro, pulire il corpo, la sfinestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il flusso d'aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.
