MANUAL DE UTILIZARE YT82805 Yato

4. comutator direcţie turaţie

8. încărcător acumulator

11. indicator încărcare acumulator

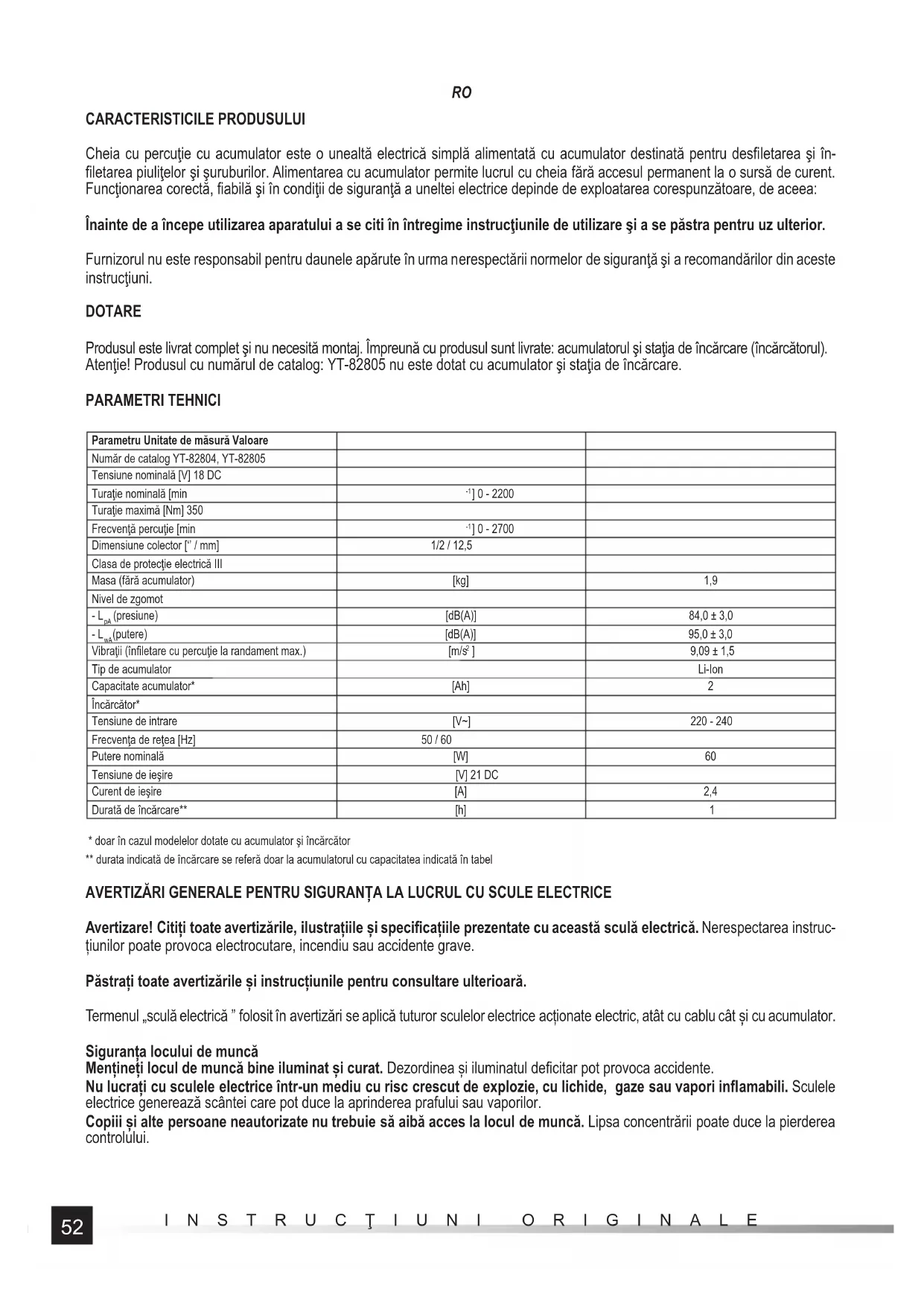

CARACTERISTICILE PRODUSULUI Cheia cu percuţie cu acumulator este o unealtă electrică simplă alimentată cu acumulator destinată pentru desfi letarea şi în- fi letarea piuliţelor şi şuruburilor. Alimentarea cu acumulator permite lucrul cu cheia fără accesul permanent la o sursă de curent. Funcţionarea corectă, fi abilă şi în condiţii de siguranţă a uneltei electrice depinde de exploatarea corespunzătoare, de aceea: Înainte de a începe utilizarea aparatului a se citi în întregime instrucţiunile de utilizare şi a se păstra pentru uz ulterior. Furnizorul nu este responsabil pentru daunele apărute în urma nerespectării normelor de siguranţă şi a recomandărilor din aceste instrucţiuni. DOTARE Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul şi staţia de încărcare (încărcătorul). Atenţie! Produsul cu numărul de catalog: YT-82805 nu este dotat cu acumulator şi staţia de încărcare. PARAMETRI TEHNICI Parametru Unitate de măsură Valoare Număr de catalog YT-82804, YT-82805 Tensiune nominală [V] 18 DC Turaţie nominală [min

] 0 - 2200 Turaţie maximă [Nm] 350 Frecvenţă percuţie [min

] 0 - 2700 Dimensiune colector [‘’ / mm] 1/2 / 12,5 Clasa de protecţie electrică III Masa (fără acumulator) [kg] 1,9 Nivel de zgomot - L

(putere) [dB(A)] 95,0 ± 3,0 Vibraţii (înfi letare cu percuţie la randament max.) [m/s

] 9,09 ± 1,5 Tip de acumulator Li-Ion Capacitate acumulator* [Ah] 2 Încărcător* Tensiune de intrare [V~] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Putere nominală [W] 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [A] 2,4 Durată de încărcare** [h] 1

• doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE Avertizare! Citiți toate avertizările, ilustrațiile și specifi cațiile prezentate cu această sculă electrică. Nerespectarea instruc- țiunilor poate provoca electrocutare, incendiu sau accidente grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acumulator. Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul defi citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori infl amabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.53

Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modifi cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare. Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau de- conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare. În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun- gitoare destinate lucrului la exterior reduce riscul de electrocutare. Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub infl uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave. Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare. Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă. Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores- punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații. Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice. Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți. Întrețineți sculele electrice și accesoriile. Verifi cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului. Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și con- dițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să fi e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase. Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.54

Pe durata utilizării uneltei electrice amplasate pe suport trebuie respectate mereu menţiunile de siguranţă din instrucţiunile de utilizare, precum şi alte instrucţiuni de protecţie şi igienă a muncii. A nu se expune uneltalta la acţiunea factorilor atmosferici. Înainte de a începe utilizarea a se verifi ca dacă cheile utilizate nu sunt defecte. În caz de defecţiuni a se înlocui cheia cu una nouă fără defecţiuni. Cheile utilizate şi alte unelte introduse trebuie să fi e adaptate pentru operare cu unelte cu percuţie. Uneltele ataşate pentru in- corporare trebuie să fi e funcţionale, curate şi fără defecţiuni, iar dimensiunea acestora trebuie se potrivească cu dimensiunea colectorului. Se interzice prelucrarea soclurilor cheilor sau colectorului. În timpul lucrului a se purta ochelari de protecţie, se recomandă utilizarea de mănuşi şi haine de protecţie. În timpul lucrului a se ţine cheia cu ambele mâini.

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj. Instrucţiuni de siguranţă de încărcare a acumulatorului Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt fi surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate fi efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supra- vegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiu- ion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de fi ecare dată acumulatorul, trebuie să faceţi acest lucru la fi ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice verifi carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia. Depozitarea acumulatorului Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumu- latorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între

Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l în- cărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depin- de de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri. Transportul acumulatorilor Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin fi rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu califi cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase55

Încărcarea acumulatorului Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului. Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare. ATENŢIE! Montajul echipamentului poate fi realizat doar atunci când tensiunea de alimentare este decuplată. A se decupla acumulatorul de la unealtă! Lucrul cu cheile cu percuţie Înainte de a începe înfi letarea şurubului sau piuliţei cu cheia, a se înfi leta manual şurubul sau piuliţa pe fi let (cel puţin două rotiri). A se verifi ca dacă cheia de montaj a fost selectată corect în raport cu piesa înfi letată sau desfi letată. Selectarea incorectă a dimensiunilor poate duce la defectarea cheii cât şi a piuliţei sau şurubului. Înfi letare şi desfi letare A se instala pe colector cheia cu percuţie adecvată (III). A se selecta direcţia corectă a turaţiei apăsând comutatorul (IV). Săgeata de pe comutator indică direcţia de mişcare a piuliţei sau şurubului în timpul lucrului. A se cupla acumulatorul la unealtă. A se prinde unealta cu ambele mâini (V). A se aplica cheia pe piuliţă sau capul şurubului. A se apăsa comutatorul şi a se ţine apăsat . Apăsarea comutatorului permite ajustarea turaţiei cheii. Cu cât presiunea pe comu- tator este mai mare, cu atât mai mare este turaţia cheii. În caz de înfi letare, după atingerea turaţiei maxime se acţionează ambreiajul de suprasarcină şi se decuplează turaţia colectorului. A se da drumul la comutator şi a se aştepta până la oprirea în întregime a motorului. În caz de desfi letare, a se verifi ca dacă turaţia cu care a fost înfi letată piuliţa nu depăşeşte turaţia maximă a cheii. În acest caz se activează ambreiajul de suprasarcină şi piuliţa nu poate fi desfi letată. După desfi letare a se da drumul la comutatorul aparatului şi a se aştepta până la oprirea integrală a turaţiei motorului. După sfârşitul lucrului a se decupla unealta de la sursa de curent şi a se începe mentenanţa. Observaţii adiţionale În timpul lucrului trebuie să faceţi în mod regulat pauze. A nu se suprasolicita aparatul, temperatura suprafeţelor externe nu trebuie să depăşească niciodată 60

După sfârşitul lucrului a se opri unealta, a se decupla acumulatorul şi a se efectua mentenanţa şi inspectarea. Valoarea totală declarată a vibraţiilor a fost măsurată prin metoda standard de analiză şi poate fi utilizată pentru compararea unei unelte cu alta. Valoarea totală declarată a vibraţiilor poate fi utilizată pentru evaluarea iniţială a expunerii. Atenţie! Emisia de vibraţii în timpul lucrului cu unealta poate fi diferită de valoarea declarată în funcţie de modul de utilizare al uneltei. Atenţie! Trebuie stabilite mijloacele de siguranţă care trebuie să protejeze operatorului bazate în evaluarea riscului de expunere în condiţii reale de utilizare (inclusiv toate părţile din ciclul de lucru, de exemplu timpul când unealta este oprită sau lucrează în gol şi durata de activare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate56

anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.57 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Şurubelniţă cu impact cu acumulator 18 V d.c.; 12,5 mm, 0 - 2200 min

; cod articol. YT-82804, YT-82805 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2019 (nume și semnătura persoanei autorizate) 0819/YT-82804/EC/2019 (locul și data emiterii) Wrocław, 2019.08.01 2006/42/WE Directiva pentru utilaje și dispozitive de siguranță 2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC) 2011/65/UE Restricția utilizării unor substanțe periculoase Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
