Type de produit	Visseuse à percussion sans fil
Marque	Yato
Modèle	YT82805
Tension nominale	18 V DC
Vitesse à vide	0 – 2200 min⁻¹
Couple maximal	350 Nm
Fréquence de percussion	0 – 2700 min⁻¹
Dimension du mandrin (toc)	1/2" (12,5 mm)
Classe de sécurité	III
Poids (sans batterie)	1,9 kg
Niveau de pression acoustique	84 dB(A)
Niveau de puissance acoustique	95 dB(A)
Vibration (percussion)	9,09 m/s²
Type de batterie compatible	Lithium-ion (Li-ion)
Capacité de batterie recommandée	2 Ah
Tension de charge	21 V DC
Courant de charge	2,4 A
Temps de charge (batterie 2 Ah)	1 heure
Alimentation du chargeur	220-240 V ~ 50/60 Hz
Fonctions principales	Vissage/dévissage par percussion, inverseur de sens, variateur de vitesse électronique
Entretien	Nettoyer avec air comprimé et chiffon sec
Sécurité	Porter lunettes, gants et protection auditive
Accessoires non inclus	Batterie et chargeur (vendus séparément)
Marquage DEEE	Ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - YT82805 Yato

Comment charger la batterie de la visseuse Yato YT82805 ?

Insérez la batterie dans le chargeur, puis branchez celui-ci sur une prise 220-240 V. La diode rouge indique la charge. Une fois la diode verte allumée, la batterie est complètement chargée. Débranchez le chargeur et retirez la batterie. Ne laissez pas la batterie connectée après la charge pour éviter tout risque d'incendie.

Quelle batterie utiliser avec le modèle YT82805 ?

Le modèle YT82805 est compatible avec les batteries Lithium-ion 18 V de la marque Yato, d'une capacité recommandée de 2 Ah. La batterie et le chargeur ne sont pas inclus et doivent être achetés séparément.

Comment installer et retirer la batterie ?

Pour installer, glissez la batterie dans le logement jusqu'au clic. Pour retirer, appuyez sur les deux boutons latéraux situés à l'arrière de la batterie et tirez vers l'arrière. Effectuez ces opérations hors tension.

Comment inverser le sens de rotation ?

Utilisez le commutateur de directions situé au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation en sens horaire (vissage) et vers la droite pour le sens antihoraire (dévissage). La flèche sur le commutateur indique le sens choisi.

Comment régler la vitesse de rotation ?

La vitesse est contrôlée électroniquement par la pression sur la gâchette. Plus vous appuyez fort, plus la vitesse augmente. Une pression légère permet un démarrage progressif.

Quels équipements de protection sont obligatoires ?

Portez toujours des lunettes de protection, une protection auditive et des gants de protection. La notice recommande également des vêtements de protection adaptés.

Comment entretenir la visseuse YT82805 ?

Après utilisation, nettoyez le boîtier, les ouïes de ventilation et les poignées avec de l'air comprimé (pression ≤ 0,3 MPa) ou un chiffon sec. N'utilisez pas de produits chimiques. Inspectez régulièrement l'état du câble et de l'interrupteur.

Que faire en cas de fuite d'électrolyte de la batterie ?

En cas de fuite, neutralisez le liquide avec un moyen neutralisant approprié. Évitez tout contact avec la peau et les yeux. En cas de contact oculaire, rincez abondamment à l'eau et consultez un médecin.

Comment transporter la batterie en toute sécurité ?

Pour le transport terrestre, les batteries Li-ion sont considérées comme dangereuses. Retirez la batterie de l'appareil, protégez les contacts avec du ruban isolant et respectez les réglementations locales. Ne transportez pas de batteries défectueuses.

Que faire si la batterie ne se charge pas ?

Vérifiez d'abord que le chargeur est correctement branché et que la diode s'allume. Si la diode verte s'allume immédiatement, la batterie est déjà chargée. Si aucune diode ne s'allume, la batterie est peut-être déchargée en profondeur ou défectueuse. Essayez avec une autre batterie compatible ou contactez le service après-vente.

MODE D'EMPLOI YT82805 Yato

Année de fabrication:

Anno di produzione:

Bouwjaar:

'Ετος παραγωγής:

1. boitier
2. poignée
3. commutateur
4. bouton rotatif des directions
5. toc
6. batterie
7. cliquet de batterie
8. chargeur de batterie
9. diodes de chargeur
10. câble d'alimentation avec la prise
11. indice de chargeur de batterie
12. clé en bout

Commutateur de directions des tours

Vitesse de rotation à commande électronique

Lisez la notice d'utilisation

Portez des lunettes de protection

Portez une protection auditive

Portez des gants de protection

Ce symbole indique que les déchets d'équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d'autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte afin d'assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l'utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des effets néfastes sur l'environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d'informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

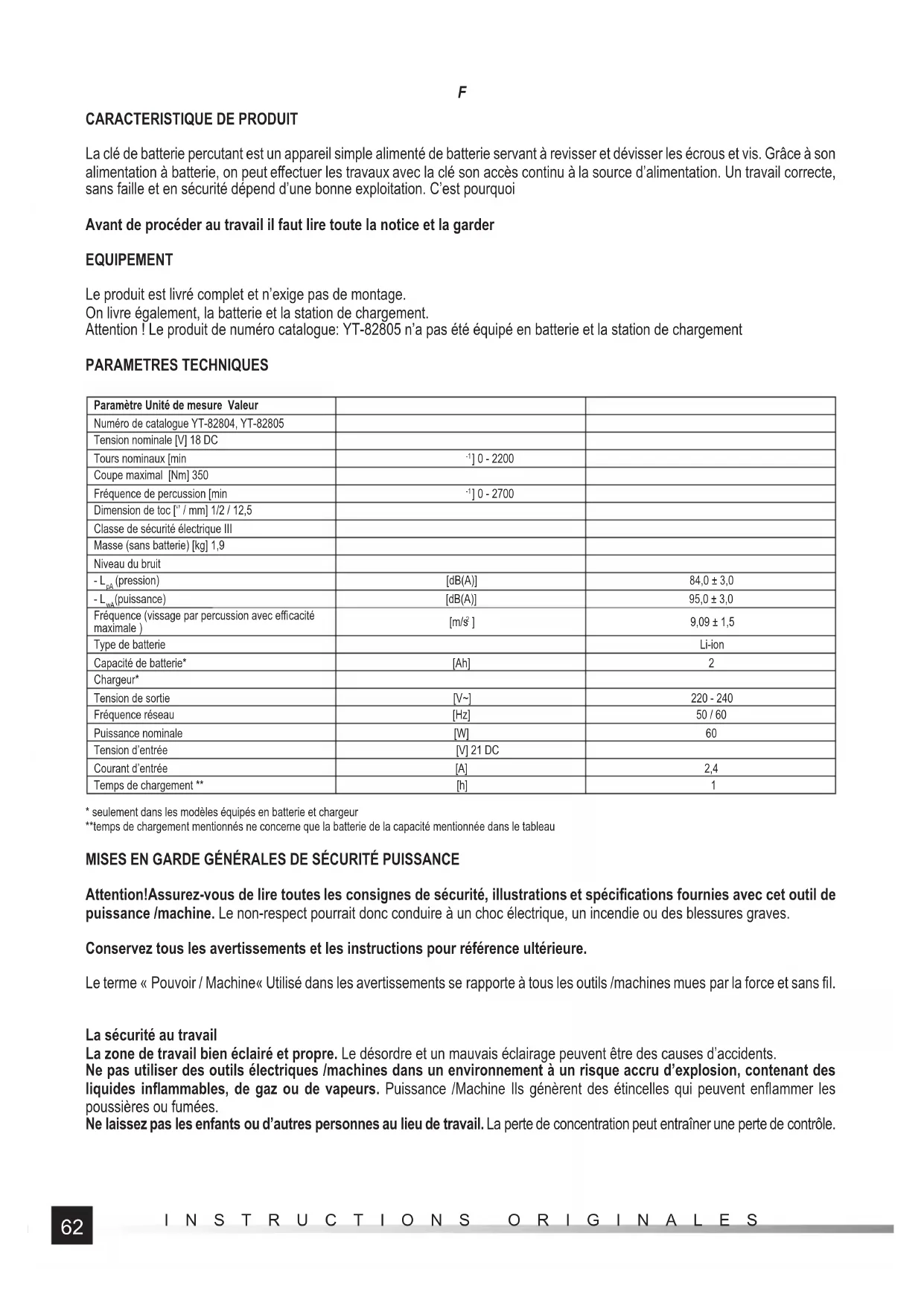

La clé de batterie percutant est un appareil simple alimenté de batterie servant à revisser et dévisser les écrous et vis. Grâce à son alimentation à batterie, on peut effectuer les travaux avec la clé son accès continu à la source d'alimentation. Un travail correcte, sans faille et en sécurité dépend d'une bonne exploitation. C'est pourquoi

Avant de procéder au travail il faut lire toute la notice et la garder

Equipement

Le produit est livré complet et n'exige pas de montage.

On livre également, la batterie et la station de chargement.

Attention ! Le produit de numéro catalogue: YT-82805 n'a pas été équipé en batterie et la station de chargement

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur
Numéro de catalogue YT-82804, YT-82805
Tension nominale [V] 18 DC
Tours nominaux [min	^-1 ] 0 - 2200
Coupe maximal [Nm] 350
Fréquence de percussion [min	^-1 ] 0 - 2700
Dimension de toc [“ / mm] 1/2 / 12,5
Classe de sécurité électrique III
Masse (sans batterie) [kg] 1,9
Niveau du bruit
- L_pA (pression)	[dB(A)]	84,0 ± 3,0
- L_wA (puissance)	[dB(A)]	95,0 ± 3,0
Fréquence (vissage par percussion avec efficacité maximale )	[m/s2]	9,09 ± 1,5
Type de batterie		Li-ion
Capacité de batterie*	[Ah]	2
Chargeur*
Tension de sortie	[V~]	220 - 240
Fréquence réseau	[Hz]	50 / 60
Puissance nominale	[W]	60
Tension d'entrée	[V] 21 DC
Courant d'entrée	[A]	2,4
Temps de chargement **	[h]	1

* seulement dans les modèles équipés en batterie et chargeur **temps de chargement mentionnés ne concerne que la batterie de la capacité mentionnée dans le tableau

MISES En GARDE générales de sécurité puissance

Attention! Assurez-vous de lire toutes les consignes de sécurité, illustrations et spécifications fournies avec cet outil de puissance /machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine« Utilisé dans les avertissements se rapporte à tous les outils /machines mues par la force et sans fil.

La sécurité au travail

La zone de travail bien éclairé et propre. Le désordre et un mauvais éclairage peuvent être des causes d'accidents.

Ne pas utiliser des outils électriques /machines dans un environnement à un risque accru d'explosion, contenant des liquides inflammables, de gaz ou de vapeurs. Puissance /Machine Ils génèrent des étincelles qui peuvent enflammer les poussières ou fumées.

Ne laissez pas les enfants ou d'autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique

Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modifier la fiche de quelque façon. Ne pas utiliser de fiches d'adaptateur avec des outils électriques mis à la terre /machines. bouchon non modifié qui correspond à la prise réduit le risque de choc électrique.

Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique.

Ne pas exposer les outils électriques /machines au contact de l'humidité ou la pluie. L'eau et l'humidité qui pénètre à l'intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d'alimentation. Ne pas utiliser le câble d'alimentation pour porter, tirer ou de débrancher la prise de courant de la prise murale. Evitez que le cordon à la chaleur, l'huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d'alimentation augmente le risque de choc électrique.

Si vous travaillez à l'extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l'utilisation d'outils électriques /machines dans un environnement humide est inévitable en tant que protection contre la tension d'alimentation doit être utilisée dispositif de courant résiduel (RCD). L'utilisation réduit le risque de RCD manilles électrocutions.

Sécurité personnelle

Restez vigilant, regardez ce que vous faites preuve de bon sens lors de l'utilisation d'un outil électrique /machine. Ne pas utiliser les outils électriques /machine alors que vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation peut entraîner des blessures graves.

Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection. L'utilisation d'équipements de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives réduire le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l'interrupteur électrique est en position « off » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l'outil. Passation de pouvoir /Machine avec un doigt sur l'interrupteur ou de la puissance d'excitation /machine Lorsque l'interrupteur est en position « marche » peut entraîner des blessures graves.

Avant de mettre le pouvoir /machine Retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Touche gauche sur les éléments rotatifs des outils /machine peut entraîner des blessures graves.

Ne pas atteindre et penchez trop loin. Maintenir une bonne posture et de l'équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l'outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vêtements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l'outil /machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans les pièces mobiles.

Si les dispositifs sont conçus pour connecter l'extraction de la poussière ou l'accumulation de poussière, assurez-vous qu'ils sont connectés et correctement utilisés. L'utilisation de l'extraction de poussière réduit les risques de dangers dus aux poussières.

Ne laissez pas l'expérience acquise lors de l'utilisation fréquente d'un outil /machine conduit à la négligence et en ignorant les règles de sécurité. Opération négligente peut causer des blessures graves dans une fraction de seconde.

Utilisation et entretien de l'outil de puissance /machine

Ne surchargez pas le pouvoir /machine. Utiliser des outils électriques /machine pertinentes pour l'application sélectionnée. outil électrique approprié /machine fournir un meilleur et plus sûr le travail si elle est utilisée pour la charge prévue.

Ne pas utiliser les outils électriques /machineSi un interrupteur électrique ne permet pas l'inclusion et l'exclusion. Outil/Machine ce qui ne peut être contrôlé à l'aide du bouton d'alimentation est dangereux et doit être réparé.

Déconnecter la fiche de la prise murale et / ou retirer la batterie, si elle est détachable de l'outil motorisé /machine avant d'ajuster, de changer les accessoires ou de ranger l'outil /machine. De telles mesures préventives permettront d'éviter une puissance de démarrage accidentelle /machine.

outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d'exploitation / machine ou ces instructions pour utiliser l'outil de puissance /machine. puissance /Machine Ils sont dangereux entre les mains des utilisateurs non formés.

Maintenir les outils électriques /machine et accessoires. outil de vérifi cation /machine pour les confi tures mésappariements ou des pièces mobiles, les pièces endommagées et d'autres conditions qui peuvent aff ecter le fonctionnement de puissance /machine. Les dommages doivent être réparés avant d'utiliser les outils électriques /machine. De nombreux accidents sont causés par des outils maintenus inappropriés /machine.

Maintenez vos outils affûtés et propres. Des outils correctement entretenus avec des arêtes vives est moins sujette au brouillage et il est plus facile à contrôler pendant le fonctionnement.

Utiliser des outils électriques /machine, Accessoires et outils insérés, etc. conformément à ces instructions, en tenant compte du type et des conditions de travail. L'utilisation d'outils pour le travail différent de celui qui a été conçu, peut entraîner une situation dangereuse.

La poignée et les surfaces de préhension, maintenir propre, sec et exempt d'huile et de graisse. poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité /machine dans des situations dangereuses.

Réparation

Réparation d'outils électriques /machine ne bénéfi cient des facilités, en utilisant uniquement des pièces de rechange d'origine. Cela permettra d'assurer la sécurité de l'outil approprié.

Notices supplementaires de securite

Au cours de travail il faut toujours respecter les notices de service ainsi que les instructions de sureté et l'hygiène de travail.

Il est interdit d'exposer la scie électrique aux pluies atmosphériques.

Avant de commencer le travail, il faut s'assurer que les embouts ne sont pas dédommagés. Si c'est le cas il faut les échanger contre les nouveaux, sans faille.

Les clef en bouts utilisés et autres outils doivent être adaptés au travail avec les outils percutant. Les outils joints doivent être en parfait état, propre, sans faille et leur dimension doit être adaptés aux dimensions de toc. Il est interdis de changer les prises des clés ou du toc. Les clés en bouts et autres outils doivent être adoptés au travail avec les outils de percussion.

Au cours de travail il faut utiliser les lunettes de protection, il est recommandé d'avoir les gants et les vêtements de protection.

Au cours de travail tenir toujours la clé par deux mains.

Preparation au travail

ATTENTION! Toutes les activités mentionnées dans le présent chapitre doivent être effectuées hors tension nominale – la batterie doit être déconnectée de l'appareil!

Instructions concernant la sécurité de chargement des batteries

Attention ! Avant le début de chargement il faut s'assurer que le corps de chargeur, le câble et la prise n'ont pas de défauts. Il est interdit d'utiliser la station de chargement en mauvais état ou possédant des défauts de l'alimentation! Afin de charger les batteries il est permis d'utiliser seulement la station de chargement et la batterie fournis dans le kit. L'utilisation d'un autre chargeur peut entraîner l'incendie ou la destruction de l'appareil. Le chargement de la batterie ne peut avoir lieu que dans un local fermé, sec et sécurisé contre les personnes non autorisées surtout les enfants. Il est interdit d'utiliser le chargeur et l'alimentation sans surveillance d'une personne adulte! Dans la cas où la personne adulte devrait quitter le local où l'on procède au chargement il faut déconnecter le chargeur du réseau électrique en enlevant l'alimentation de la prise. Dans le cas où la fumée ou une odeur suspecte s'échappe de chargeur etc. il faut immédiatement enlever la pose du chargeur (la prise électrique) !

L'alèseuse- visseuse est livrée avec la batterie on charge. C'est pourquoi avant de commencer le travail il faut la charger conformément à la procédure décrite la dessous à l'aide du chargeur et la station chargeur du kit. Les batteries du type Li-Ion (lithium-ion) n'ont pas ce que l'on appelle «effet mémoire» ce qui permet à les charger à chaque moment. Il est recommandé de décharger la batterie au cours d'un travail standard et ensuite de le charger au maximum. Si cela n'est pas permis vu le caractère de travail il faut le faire au moins tous les quelques ou toutes les dizaines des cycles. Dans aucun des cas il ne faut pas décharger les batteries en connectant les électrodes car cela entraine des effets irréversibles ! Il ne faut pas non plus vérifier l'état de chargement de la batterie en connectant les électrodes en provoquant le jaillissement des étincelles.

Maintenance de la batterie

Afin de prolonger la vie de la batterie il faut assurer les bonnes conditions de maintenance. La batterie sert pour environ 500 cycles « chargement-déchargement » La batterie doit être gardée dans les températures de 0° au 30°C, l'humidité relative étant de 50%. Afin de garder la batterie pendant plus longtemps il faut la charger à environ 70% de sa capacité. Dans le cas d'une maintenance plus longue il faut périodiquement, une fois par an, charger la batterie. Il est interdit de décharger trop la batterie cas cela raccourcit son cycle vital et peut entraîner les défauts irrévocables. Au cours de la maintenance de la batterie, elle va se décharger progressivement vu sa perditance. Le procès d'auto déchargement dépend de la température de maintenance. Plus la température et élevée, plus rapide est le procès de déchargement. Dans la cas d'une mauvaise maintenance des batteries on peut voir les fuites des électrolytes. Dans le cas de fuite il faut sécuriser la fuite à l'aide d'un moyen neutralisant. Dans le cas de contacte avec les yeux il faut les rincer abondamment avec de l'eau et consulter le médecin sans délai.

Il est interdit d'utiliser l'appareil la batterie en panne.

Dans le cas de l'exploitation complète de la batterie il faut le rende au point spécialisé s'occupant de l'utilisation de ce type des déchets.

Transport des batteries

Les batteries lithium – ion conformément au prescriptions juridiques sont considérés come dangereux. L'utilisateur de l'appareil peut transporter l'appareil avec la batterie et les batteries elles-mêmes par la voie terrestre. Il ne faut pas remplir d'autres conditions. Dans la cas du transport commandé auprès des personnes tierces (par exemple l'envoie à l'aide de la société d'expédition) il faut suivre les consignes concernant les travaux dangereux. Avant l'expédition il faut contacter une personne possédant les compé-

tences appropriées. Il est interdit de transporter les batteries en panne. Pour la période du transport, les batteries doivent être reprises des appareilles, les contacts doivent être protégés par exemple à l'aide d'une bande isolante.

Chargement de la batterie

Attention ! Avant le chargement de la batterie il faut la déconnecter de la station charge en enlevant le câble de la prise électrique. En plus il faut nettoyer la batterie et ses bornes en élevant les impuretés et la poussière à l'aide d'un torchon délicat. La batterie possède l'indice incorporé de chargement. En appuyant le bouton, on voit les diodes s'allumer (XIV), plus de diodes s'allument plus la batterie est chargée. Si après avoir appuyé la touche, les diodes ne s'allument pas cela veut dire que la batterie est à plat. Appuyer en même temps les deus boutants se trouvent derrière sur le dos du boitier de la batterie et en poussant vers l'arrière, déconnecter la batterie de l'appareil.

Mettre la batterie dans la prise du chargeur. (III).

Connector le chargeur à la prise du réseau électrique.

La diode rouge s'allume. Cela correspond au processus du chargement.

Une fois le chargement fini, la diode rouge s'éteint. La diode verte s'allume - cela correspond au chargement complet de la batterie. Il faut retirer le câble de la prise du réseau électrique.

Déconnecter la batterie.

Attention! La batterie doit être retirée une fois le chargement fini. Le fait de laisser la batterie connectée à la station de chargement peut entrainer les dégâts de la batterie et provoquer l'incendie.

Attention! Si après la connexion du chargeur au réseau électrique la diode verte s'allume cela correspond au chargement complet de la batterie. Dans un tel cas la batterie ne commence pas le chargement.

Utilisation de l'appareil

ATTENTION! Le montage ne peut être eff ectué que la batterie déconnectée. Déconnecter la batterie de l'appareil!

Le travail – clés en bout de percussion

Avant de visser le vis ou l'écrou avec la clé en bout, visser le vis ou l'écrou à la main sur le au filet (au moins deux tours) S'assurer que la dimension de clé est correcte. Un mauvais choix de dimension de la clé peut endommager aussi bien la clé que les vis et les écrous.

Vissage et dévissage

Installer une clé à percussion en bout (III).

Choisir une bonne direction des tours en appuyant le commutateur (IV).

La flèche sur le commutateur indique la direction de mouvement linéaire de l'écrous ou de vis au cours de travail.

Connector la batterie à l'appareil.

Prendre l'appareil en deux mains(V).

Déplacer la clé en bout sur l'écrous ou le vis.

Appuyer le commutateur et le retenir. L'appuie sur le bouton permet la régulation de la vitesse rotative de clé. Plus l'appuie est grand plus la vitesse rotative de clé augmente.

Dans le cas de vissage, après le moment de coupe maximale, l'accouplement de sûreté se met en marche et la propulsion de toc est arrêté.

Il faut lâcher le bouton et attendre l'arrêt du travail du moteur.

Dans le cas de dévissage il faut s'assurer que le moment avec lequel a été vissé l'écrou ne dépasse pas la couple maximale de clé. Dans un tel cas l'accouplement de sureté se met en marche et il est impossible de dévisser l'écrou.

Apres savoir dévisser l'écrou il faut lâcher le bouton et attendre l'arrêt du travail du moteur.

Une fois le travail fi ni il faut déconnecter l'appareil de l'alimentation et commencer sa maintenance.

Mentions supplémentaires

Faire des pauses régulières au cours de travail.

Il ne faut jamais décharger l'appareil, la température des surfaces externes ne peut jamais dépasser 60°C.

Après avoir fi ni le travail, il faut déconnecter la batterie et procéder à l'examen et la maintenance.

La valeur totale déclarée des fréquences a été mesuré à l'aide de la méthode standard des analyses et peut être réutilisée afin de comparer un outil avec l'autre. La valeur totale déclarée des fréquences peut être utilisée dans l'analyse préliminaire de l'exposition.

Attention! L'émission des fréquences au cours de travail peut être différant de la valeur déclarée, dépendamment de mode de l'utilisation de l'appareil.

Attention! Il faut définir les moyens de sécurité ayant pour l'objectif de protéger l'opérateur. Ils s'appuient sur les données réelles dans les conditions de l'utilisation (en prenant en considération les parties du cycle de travail, par exemple quand l'appareil est déconnecté ou travail à marche vide ainsi que le temps de l'activation).

Entretien et revisions

ATTENTION ! Débranchez l'outil de la source d'alimentation avant de régler, d'entreprendre des opérations techniques ou celles d'entretien. Une fois le travail terminé, contrôlez l'état technique de l'outil électrique en effectuant une inspection visuelle et en evaluant : le corps et la poignée, le câble électrique avec sa fiche et son guide-câble, l'interrupteur électrique, la perméabilité des ouvertures de ventilation, l'apparition des étincelles des brosses, le bruit de fonctionnement des paliers et des transmissions, de la mise en marche et de la régularité du fonctionnement. Au cours de la période de garantie, vous ne pouvez pas démonter les outils électriques ni remplacer des sous-ensembles ou des composants, car cela entraîne la perte des droits à titre de garantie. Des irrégularités quelconques constatées lors de l'examen ou pendant le travail signalent qu'il faut rendre l'outil au point de service. Lorsque vous avez fini de travailler, vous êtes obligé de nettoyer le boîtier, les ouvertures de ventilation, les commutateurs, la poignée supplémentaire et les éléments de protection avec p. ex. un courant d'air (à une pression égale ou inférieure à 0,3 MPa), un pinceau ou d'un chiffon sec, sans utiliser des produits chimiques et des fluides de nettoyage. Nettoyez les outils et les poignées avec un chiff on sec et propre.
