YT82805 - шуруповерт Yato - Безкоштовний посібник користувача
Знайдіть посібник до пристрою безкоштовно YT82805 Yato у форматі PDF.
| Тип продукту | Акумуляторний ударний шуруповерт |
| Бренд | Yato |
| Модель | YT82805 |
| Номінальна напруга | 18 В пост. струму |
| Швидкість холостого ходу | 0 – 2200 хв⁻¹ |
| Максимальний крутний момент | 350 Н·м |
| Частота ударів | 0 – 2700 хв⁻¹ |
| Розмір патрона | 1/2" (12,5 мм) |
| Клас захисту | III |
| Вага (без акумулятора) | 1,9 кг |
| Рівень звукового тиску | 84 дБ(А) |
| Рівень звукової потужності | 95 дБ(А) |
| Вібрація (ударна) | 9,09 м/с² |
| Тип сумісного акумулятора | Літій-іонний (Li-ion) |
| Рекомендована ємність акумулятора | 2 А·год |
| Напруга зарядки | 21 В пост. струму |
| Струм зарядки | 2,4 А |
| Час зарядки (акумулятор 2 А·год) | 1 година |
| Живлення зарядного пристрою | 220-240 В ~ 50/60 Гц |
| Основні функції | Ударне закручування/відкручування, реверс, електронне регулювання швидкості |
| Догляд | Чистити стисненим повітрям та сухою ганчіркою |
| Безпека | Носити окуляри, рукавички та захист слуху |
| Аксесуари не входять | Акумулятор та зарядний пристрій (продаються окремо) |
| Маркування WEEE | Не викидати разом із побутовими відходами |
Часті запитання - YT82805 Yato
Питання користувачів про YT82805 Yato
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого шуруповерт у форматі PDF безкоштовно! Знайдіть свій посібник YT82805 - Yato і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. YT82805 бренду Yato.
ПОСІБНИК КОРИСТУВАЧА YT82805 Yato
- корпус
2.рукоятка - включатель
- переключатель направления вращения
- головка
- аккумулятор
- защелка аккумулятора
- зарядное устройство аккумулятора
- индикаторы зарядного устройства
- кабель питания с вилкой
- индикатор зарядки аккумулятора
-
торцевой ключ
-
корпус
2.рукоятка - вмикач
- перемикач напрямку обертання
- головка
- акумулятор
- защіпка акумулятора
- зарядний пристрій акумулятора
- індикатори зарядного пристрою
- кабель живлення з вилкою
- індикатор зарядження акумулятора
-
торцевий ключ
-
korpusas
- rankena
- jungiklis
- apsisukimų krypties perjungiklis
- griebtuvas
- akumuliatorius
- akumuliatoriaus spragtukas
- akumuliatoriaus jkroviklis
- jkroviklio diodai
- maitinimo kabelis su kištuku
- akumuliatoriaus jkrovimo indikatorius
- žiedinis raktas
LV CZ SK
Максимальний момент обертання
Maksimalus sukimosi momentas
Maksimāls griezes moments
Реверсивний перемикач
Електронне регулювання обертів
Прочитать інструкцію
Perskaityti instrukcija
Jālasa instrukciju
Користуйтесь захисними окулярами
Vartok apsauginius akinius
Користуйтесь засобами захисту слуху
Vartoti ausines klausai apsaugoti
Слід користуватися захисними рукавицями
Vartoti apsaugines pirštines
Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повінно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

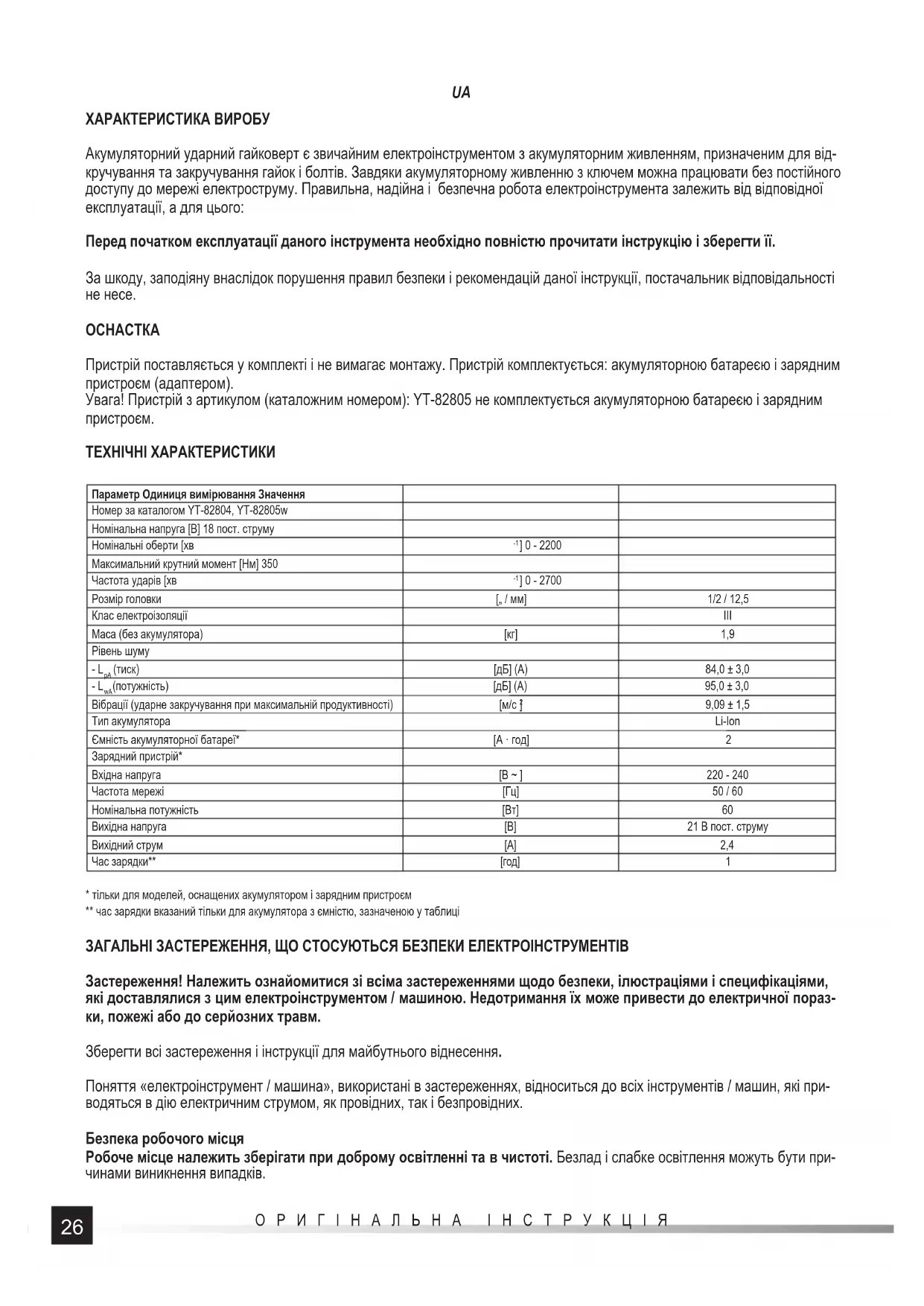

Акумуляторний ударний гайковерт є звичайним електроінструментом з акумуляторним живленням, призначеним для відкручування та закручування гайок і болтів. Завдяки акумуляторному живленню з ключем можна працювати без постійного доступу до мережі електроструму. Правильна, надійна і безпечна робота електроінструмента залежить від відповідної експлуатації, а для цього:
Перед початком експлуатації даного інструмента необхідно повністю прочитати інструкцію і зберегти її.
За шкоду, заподіяну внаслідок порушення правил безпеки і рекомендацій даної інструкції, постачальник відповідальності не несе.
OCHACTKA
Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батареєю і зарядним пристроєм (адаптером).
Увага! Пристрій з артикулом (каталожним номером): УТ-82805 не комплектується акумуляторною батареєю і зарядним пристроєм.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Параметр Одиниця вимірювання Значення | ||
| Номер за каталогом YT-82804, YT-82805w | ||
| Номінальна напруга [В] 18 пост. струму | ||
| Номінальні оберти [хв | ^-1 ] 0 - 2200 | |
| Максимальний крутний момент [Нм] 350 | ||
| Частота ударів [хв | ^-1 ] 0 - 2700 | |
| Розмір головки | [„ / мм] | 1/2 / 12,5 |
| Клас електроізоляції | III | |
| Маса (без акумулятора) | [кг] | 1,9 |
| Рівень шуму | ||
| - L_ра (тиск) | [дБ] (А) | 84,0 ± 3,0 |
| - L_ма (потужність) | [дБ] (А) | 95,0 ± 3,0 |
| Вібрації (ударне закручування при максимальній продуктивності) | [м/с { } | 9,09 ± 1,5 |
| Тип акумулятора | Li-Ion | |
| Ємність акумуляторної батареї* | [A · год] | 2 |
| Зарядний пристрій* | ||
| Вхідна напруга | [B ~ ] | 220 - 240 |
| Частота мережі | [Гц] | 50 / 60 |
| Номінальна потужність | [Вт] | 60 |
| Вихідна напруга | [B] | 21 В пост. струму |
| Вихідний струм | [A] | 2,4 |
| Час зарядки** | [год] | 1 |
* тільки для моделей, оснащених акумулятором і зарядним пристроєм
** час зарядки вказаний тільки для акумулятора з ємністю, зазначеною у таблиці
ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ
Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.
Зберегти всі застереження і інструкції для майбутнього віднесення.
Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.
Безпека робочого місця
Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.
UA
Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.
Електрична безпека
Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.
Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або відхєднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.
У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.
У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.
Персональна безпека
Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глезд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.
Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.
Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під»єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.
Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.
Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.
Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв'язаних з пилом.
Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.
Експлуатація і дбайливість за електроінструмент / машину
Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.
Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.
Відхєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.
Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.
UA
Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.
Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.
Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.
Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.
Ремонти
Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.
ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ
Під час експлуатації інструменту необхідно дотримуватися вказівок з безпеки, що містяться в інструкції з експлуатації, а також інших вказівок з техніки безпеки.
Забороняється піддавати інструменти впливу атмосферних опадів.
Перед початком роботи потрібно переконатися, що насадки, які використовуються, не є пошкодженими. У разі наявності будь-яких ушкоджень, насадки необхідно замінити на нові, без пошкоджень.
Торцеві ключі та інші змінні інструменти, що використовуються, повинні бути адаптовані для роботи з ударними інструментами. Змінні інструменти, що входять в комплект поставки, повинні бути справними, чистими і без пошкоджень, а їхній розмір повинен відповідати розміру головки. Забороняється переробляти торцеві ключі або головку.
Під час роботи необхідно використовувати захисні окуляри, також рекомендується носити рукавички і захисний одяг.
Під час роботи гайковерт завжди необхідно тримати обома руками.
ПІДГОТОВКА ДО РОБОТИ
УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою!
Інструкції з безпечного заряджання акумулятора
Уbara! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента.
Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки!
Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам'яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимально Ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.
Зберігання акумулятора
Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ёмкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження.
UA
Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором.
У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.
Транспортування акумуляторів
Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур'єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією.
Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.
Заряджання акумулятора
Увага! Перед заряджанням необхідно від'єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м'якої, сухої тканини.
Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений.
Від'єднати акумулятор від інструмента.
Вставити акумулятор в гніздо зарядного пристрою (II).
Підключити зарядний пристрій до розетки.
Загориться червоний індикатор, що свідчить про початок процесу заряджання.
Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений.
Необхідно вийняти вилку зарядного пристрою з електричної розетки.
Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.
Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.
ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА
УВАГА! Монтаж елементів обладнання може здійснюватися тільки при відключеному живленні. Від'єднати акумулятор від інструмента.
Робота з ударним гайковертом
Перед початком закручування болта або гайки ударним гайковертом необхідно вручну наживити болт або гайку (принаймні, на два оберти).
Переконатися, що розмір торцевого ключа, який використовується для закручування або відкручування елемента, підібраний правильно. Невідповідність розмірів може привести до пошкодження як ключа, так і гайки або болта.
Відкручування і закручування
Встановити на головці відповідний ударний торцевий ключ (III).
Вибрати відповідний напрям обертання за допомогою перемикача (IV). Стрілка на перемикачі вказує напрям лінійного руху гайки або болта в процесі роботи.
Під'єднати акумулятор до інструмента.
Взяти інструмент обома руками (V).
Торцевий ключ вставити на гайку або головку болта.
Натиснути вмикач і утримувати його. Сила натискання на вмикач дозволяє регулювати швидкість обертання ключа. Чим сильніший натиск на вмикач, тим вища швидкість обертання ключа.
При затягуванні після досягнення максимального крутного моменту спрацює запобіжна муфта, і привід головки відключиться. У цьому випадку слід відпустити вимикач і дочекатися повної зупинки двигуна.
При відкручуванні слід переконатися, що момент, з яким була затягнута гайка, не перевищує максимального крутного моменту гайковерта. Інакше спрацює запобіжна муфта, і гайку неможливо буде відкрутити.
Після відкручування слід відпустити вмикач і дочекатися повної зупинки двигуна.
UA
Після завершення роботи інструмент необхідно відключити від мережі і виконати регламентні роботи.
Додаткові примітки
Під час роботи слід регулярно робити перерви.
Заборонено допускати перевантаження інструмента, температура зовнішніх поверхонь ніколи не повинна перевищувати 60°C.
Після завершення роботи інструмент потрібно вимкнути, від'єднати акумулятор і виконати технічне обслуговування та огляд інструмента.
Заявлене загальне значення вібрації вимірювалося за допомогою стандартного методу випробування і може використовуватися для порівнання одного інструмента з іншим. Заявлене загальне значення вібрації може використовуватися для попередньої оцінки впливу.
Увага! Вібрація, що створюється в процесі роботи інструмента, може відрізнятися від задекларованої. Це залежить від способу використання даного інструмента.
Увага! Необхідно визначити заходи з безпеки для захисту оператора, що грунтуються на оцінці ризиків у реальних умовах експлуатації (враховуючи усі робочі цикли, напр., коли інструмент вимкнений або працює в холостому режимі, а також час активації).
УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.
