YT82805 - шуруповерт Yato - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно YT82805 Yato в формате PDF.
| Тип продукта | Аккумуляторный ударный шуруповерт |
| Бренд | Yato |
| Модель | YT82805 |
| Номинальное напряжение | 18 В DC |
| Частота вращения без нагрузки | 0 – 2200 мин⁻¹ |
| Максимальный крутящий момент | 350 Нм |
| Частота ударов | 0 – 2700 мин⁻¹ |
| Размер патрона (трещотка) | 1/2" (12,5 мм) |
| Класс защиты | III |
| Вес (без аккумулятора) | 1,9 кг |
| Уровень звукового давления | 84 дБ(A) |
| Уровень звуковой мощности | 95 дБ(A) |
| Вибрация (ударная) | 9,09 м/с² |
| Тип совместимого аккумулятора | Литий-ионный (Li-ion) |
| Рекомендуемая емкость аккумулятора | 2 А·ч |
| Напряжение зарядки | 21 В DC |
| Ток зарядки | 2,4 А |
| Время зарядки (аккумулятор 2 А·ч) | 1 час |
| Питание зарядного устройства | 220-240 В ~ 50/60 Гц |
| Основные функции | Ударное закручивание/откручивание, реверс, электронная регулировка скорости |
| Техническое обслуживание | Чистить сжатым воздухом и сухой тканью |
| Безопасность | Используйте защитные очки, перчатки и средства защиты слуха |
| Аксессуары не входят в комплект | Аккумулятор и зарядное устройство (продаются отдельно) |
| Маркировка WEEE | Не выбрасывать с бытовыми отходами |
Часто задаваемые вопросы - YT82805 Yato
Вопросы пользователей о YT82805 Yato
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего шуруповерт в формате PDF бесплатно! Найдите своё руководство YT82805 - Yato и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. YT82805 бренда Yato.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT82805 Yato
Номинальное напряжение
Номінальна напруга
Nominali jtampa
Nomināls spriegums
Jmenovité napětí
Menovité napätie
Névleges feszültség
Tensiunea nominală
Tensión nominal
Tension nominale
Tensione nominale
Nominale spanning
Ονομαστική τάση
0 - 2200 min ^-1
Максимальный момент вращения
Реверсивный переключатель
Электронная регулировка оборотов
Прочитать инструкцию
Пользоваться защитными очками
Пользоваться средствами защиты слуха
Необходимо пользоваться защитными
перчатками
Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

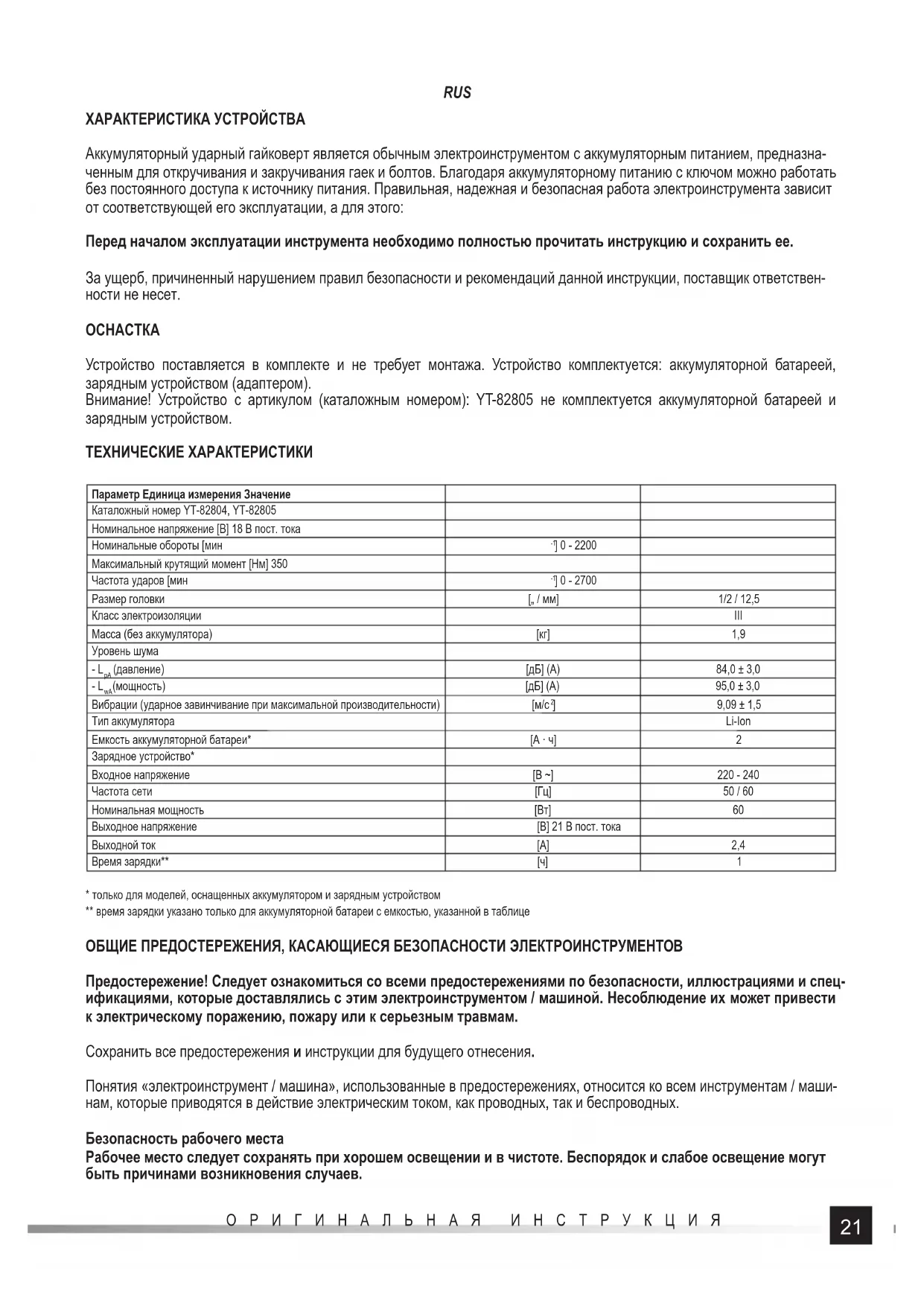

ХАРАКТЕРИСТИКА УСТРОЙСТВА
Аккумуляторный ударный гайковерт является обычным электроинструментом с аккумуляторным питанием, предназначенным для откручивания и закручивания гаек и болтов. Благодаря аккумуляторному питанию с ключом можно работать без постоянного доступа к источнику питания. Правильная, надежная и безопасная работа электроинструмента зависит от соответствующей его эксплуатации, а для этого:
Перед началом эксплуатации инструмента необходимо полностью прочитать инструкцию и сохранить ее.
За ущерб, причиненный нарушением правил безопасности и рекомендаций данной инструкции, поставщик ответственности не несет.
OCHACTKA
Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером).
Внимание! Устройство с артикулом (каталожным номером): УТ-82805 не комплектуется аккумуляторной батареей и зарядным устройством.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр Единица измерения Значение | ||
| Каталожный номер YT-82804, YT-82805 | ||
| Номинальное напряжение [В] 18 В пост. тока | ||
| Номинальные обороты [мин | -] 0 - 2200 | |
| Максимальный крутящий момент [Нм] 350 | ||
| Частота ударов [мин | -] 0 - 2700 | |
| Размер головки | [„ / мм] | 1/2 / 12,5 |
| Класс электроизоляции | III | |
| Масса (без аккумулятора) | [кг] | 1,9 |
| Уровень шума | ||
| - L_ра (давление) | [дБ] (А) | 84,0 ± 3,0 |
| - L_ма (мощность) | [дБ] (А) | 95,0 ± 3,0 |
| Вибрации (ударное завинчивание при максимальной производительности) | [м/с ^2 ] | 9,09 ± 1,5 |
| Тип аккумулятора | Li-Ion | |
| Емкость аккумуляторной батареи* | [A · ч] | 2 |
| Зарядное устройство+ | ||
| Входное напряжение | [B ~] | 220 - 240 |
| Частота сети | [Гц] | 50 / 60 |
| Номинальная мощность | [Вт] | 60 |
| Выходное напряжение | [B] 21 В пост. тока | |
| Выходной ток | [A] | 2,4 |
| Время зарядки** | [ч] | 1 |
* только для моделей, оснащенных аккумулятором и зарядным устройством
** время зарядки указано только для аккумуляторной батареи с емкостью, указанной в таблице
ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ
Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.
Сохранить все предостережения и инструкции для будущего отнесения.
Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.
Безопасность рабочего места
Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев.
RUS
Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары.
Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.
Электрическая безопасность
Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током.
Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током.
Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью.
Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.
Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.
В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьша-ет риск поражения электрическим током.
В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [анал. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.
Персональная безопасность
Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам.
Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.
Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.
Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам.
Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непредвиденных ситуаций во время работы.
Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.
Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.
Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.
Эксплуатация и заботливость об электроинструменте / машине
Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки.
Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт.
Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от элект-
RUS
троинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволяют избежать случайного включения электроинструмента / машины.
Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / машины опасны в руках пользователей, не прошедших курсы подготовки.
Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.
Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.
Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.
Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.
Ремонты
Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.
ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Во время эксплуатации инструмента необходимо соблюдать указания по безопасности, содержащиеся в инструкции по эксплуатации, а также другие указания по технике безопасности.
Запрещается подвергать инструменты воздействию атмосферных осадков.
Перед началом работы требуется убедиться, что используемые насадки не повреждены. В случае наличия каких-либо повреждений, насадки необходимо заменить на новые, без повреждений.
Применяемые торцевые ключи и другие сменные инструменты должны быть адаптированы для работы с ударными инструментами. Входящие в комплект сменные инструменты должны быть исправными, чистыми и без повреждений, а их размер должен соответствовать размеру головки. Запрещается переделывать торцевые ключи или головку.
При работе необходимо использовать защитные очки, также рекомендуется носить перчатки и защитную одежду.
Во время работы гайковерт всегда необходимо держать обеими руками.
ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!
Инструкции по безопасной зарядке аккумулятора
Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки!
Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции.
Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. "эффекту памяти", что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.
RUS
Хранение аккумулятора
Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов "зарядка-разрядка". Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долго времени, его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения.
Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором.
В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.
Транспортировка аккумуляторов
Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией.
Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.
Зарядка аккумулятора
Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани.
Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен.
Отсоединить аккумулятор от инструмента.
Вставить аккумулятор в гнездо зарядного устройства (II).
Подключить зарядное устройство к розетке.
Загорится красный индикатор, сопровождающий процесс зарядки.
После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора.
Необходимо вынуть вилку зарядного устройства из электрической розетки.
Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.
Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.
ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА
ВНИМАНИЕ! Монтаж элементов оборудования можно выполнять только при отключенном питании. Отсоединить аккумулятор от инструмента!
Работа с ударным гайковертом
Перед началом завинчивания болта или гайки ударным гайковертом необходимо вручную насадить болт или гайку на резьбу (по крайней мере, на два оборота).
Убедиться, что правильно подобран размер торцевого ключа к закручиваемому или отвинчиваемому элементу. Несоответствие размеров может привести к повреждению как ключа, так и гайки или болта.
Откручивание и закручивание
Установить на головке соответствующий ударный торцевой ключ (III).
Выбрать соответствующее направление вращения с помощью переключателя (IV). Стрелка на переключателе указывает направление линейного движения гайки или болта в процессе работы.
Подключить аккумулятор к инструменту.
Взять инструмент обеими руками (V).
RUS
Торцевой ключ надеть на гайку или головку болта.
Нажать включатель и удерживать его. Сила нажатия на включатель позволяет регулировать скорость вращения ключа.
Чем сильнее нажим на включатель, тем выше скорость вращения ключа.
При затягивании после достижения максимального крутящего момента сработает предохранительная муфта, и привод головки отключится. В этом случае следует отпустить включатель и дождаться полной остановки двигателя.
При откручивании следует убедиться, что момент, с которым была затянута гайка, не превышает максимального крутящего момента гайковерта. В этом случае сработает предохранительная муфта, и гайку невозможно будет откритить.
После откручивания следует отпустить включатель и дождаться полной остановки двигателя.
После завершения работы инструмент необходимо отключить от сети и выполнить регламентные работы.
Дополнительные примечания
Во время работы следует регулярно делать перерывы.
Запрещено допускать перегрузку инструмента, температура внешних поверхностей никогда не должна превышать 60°C.
После завершения работы выключить инструмент, отсоединить аккумулятор и выполнить техническое обслуживание и осмотр инструмента.
Заявленное общее значение вибрации измерялось с помощью стандартного метода испытания и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может использоваться для предварительной оценки воздействия.
Внимание! Вибрация, создаваемая в процессе работы инструмента, может отличаться от заявленной. Это зависит от способа использования данного инструмента.
Внимание! Необходимо определить меры безопасности для защиты оператора, основывающиеся на оценке рисков в реальных условиях эксплуатации (включая все рабочие циклы, напр., когда инструмент выключен или работает в холостом режиме, а также время активации).
КОНСЕРВАЦИЯ И ОСМОТРЫ
ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 МРа), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.
