Τύπος προϊόντος	Βασική ηλεκτρονική μονάδα ήχου για αρθρωτές πλάκες Σειράς Pixel, κατάλληλη για εγκαταστάσεις με τεχνολογία Due Fili Plus.
Διαστάσεις (κατά προσέγγιση)	105 x 105 x 35 mm (απλή μονάδα)
Βάρος (κατά προσέγγιση)	200 g
Τροφοδοσία	Μέσω του διαύλου Due Fili, ονομαστική τάση 28 VDC (21-28 VDC), μέγιστη κατανάλωση 300 mA.
Κύριες λειτουργίες	Αυτόματος έλεγχος κέρδους, καταστολέας ηχούς, αυτόματη διαμόρφωση διευθύνσεων, 4 βασικά κουμπιά κλήσης (επεκτάσιμα έως 54 με πρόσθετες μονάδες 41010), έλεγχος ηλεκτρικής κλειδαριάς, σύνδεσμος MiniUSB για διαμόρφωση μέσω λογισμικού SaveProg.
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε λειαντικά προϊόντα ή διαλύτες.
Ασφάλεια	Βαθμός προστασίας IP54 (προστασία από σκόνη και πιτσιλιές νερού), δείκτης προστασίας από κρούσεις IK08.
Ανταλλακτικά και επισκευασιμότητα	Πρόσθετες μονάδες: 41010 (κουμπιά), 41015 (θήκη ονομάτων). Διαμόρφωση μέσω λογισμικού SaveProg που μπορείτε να κατεβάσετε από το www.vimar.com. Σύνδεσμος MiniUSB για προγραμματισμό.
Γενικές πληροφορίες	Μάρκα Vimar, μοντέλο ELVOX 41000, κατηγορία Θυροτηλέφωνο. Συμβατό με Due Fili Plus. Θερμοκρασία λειτουργίας: -25°C έως +55°C.

Συχνές ερωτήσεις - ELVOX 41000 Vimar

Πώς εγκαθιστώ τη μονάδα ELVOX 41000;

Εγκαταστήστε το κουτί, το πλαίσιο και το σασί, στη συνέχεια στερεώστε τη μονάδα ήχου και τις πρόσθετες μονάδες στους άξονες. Συνδέστε τις μονάδες σε σειρά με την παρεχόμενη καλωδίωση και συνδέστε το κουτί ακροδεκτών. Διαμορφώστε μέσω της θύρας MiniUSB πριν ολοκληρώσετε τη μηχανική εγκατάσταση.

Ποια είναι τα τεχνικά χαρακτηριστικά της τροφοδοσίας;

Η τροφοδοσία γίνεται μέσω του διαύλου Due Fili στους ακροδέκτες 1 και 2 με ονομαστική τάση 28 VDC (ελάχιστη 21 VDC). Η κατανάλωση σε ηρεμία είναι 25 mA, κατά την επικοινωνία 120 mA και με ενεργοποίηση κλειδαριάς +50 mA. Το μέγιστο ρεύμα στο δίαυλο είναι 300 mA.

Πώς διαμορφώνω τα κουμπιά κλήσης;

Χρησιμοποιήστε τη βασική διαμόρφωση μέσω των 4 μπροστινών κουμπιών και των LED. Για επαναχαρτογράφηση, μεταβείτε στο μενού πατώντας 5 δευτερόλεπτα στο κουμπί 1, στη συνέχεια εισαγάγετε τον προεπιλεγμένο κωδικό πρόσβασης. Πλοηγηθείτε με τα κουμπιά Προηγούμενο/Επόμενο και επιβεβαιώστε με OK. Μπορείτε επίσης να χρησιμοποιήσετε το λογισμικό SaveProg μέσω Η/Υ.

Πώς ρυθμίζω τον χρόνο κλειδαριάς;

Στο μενού διαμόρφωσης, επιλέξτε 'Χρόνος κλειδαριάς'. Μπορείτε να επιλέξετε μεταξύ 1 δευτερολέπτου (εργοστασιακή ρύθμιση) και 5 δευτερολέπτων μέσω των κουμπιών Προηγούμενο/Επόμενο. Για άλλες τιμές (0 έως 254 δευτερόλεπτα), χρησιμοποιήστε το λογισμικό SaveProg.

Πώς πραγματοποιώ επαναφορά εργοστασιακών ρυθμίσεων;

Στο μενού, επιλέξτε 'Επαναφορά εργοστασιακών ρυθμίσεων' και επιβεβαιώστε με OK. Το μικρόφωνο θα εκπέμψει έναν ήχο 8 δευτερολέπτων. Πατήστε 3 φορές το κουμπί OK κατά τη διάρκεια αυτού του ήχου για επιβεβαίωση. Διαφορετικά, η συσκευή επιστρέφει σε αναμονή.

Τι να κάνω αν παρουσιαστεί το φαινόμενο Larsen;

Η μονάδα ELVOX 41000 είναι εξοπλισμένη με καταστολέα ηχούς που εξαλείφει αυτόματα το φαινόμενο Larsen. Εάν το πρόβλημα επιμένει, ελέγξτε ότι το μικρόφωνο και το ηχείο δεν είναι φραγμένα και ότι η ενίσχυση ήχου έχει ρυθμιστεί σωστά (επίπεδα 1 έως 4 στο μενού διαμόρφωσης).

Πώς συνδέω πρόσθετες μονάδες;

Χρησιμοποιήστε την ειδική καλωδίωση που παρέχεται για να συνδέσετε σε σειρά τις πρόσθετες μονάδες (αρτ. 41010 για κουμπιά, αρτ. 41015 για θήκη ονομάτων) στη μονάδα ήχου. Το μέγιστο ρεύμα για τις πρόσθετες μονάδες είναι 500 mA (έως 5 μονάδες).

Πώς αποδίδω τα αναγνωριστικά στις εσωτερικές μονάδες;

Στο μενού, επιλέξτε 'Αυτόματη διαδικασία απόδοσης αναγνωριστικών εσωτερικών μονάδων'. Πατήστε ένα κουμπί της πλάκας για να ξεκινήσει η απόδοση. Οι εσωτερικές μονάδες πρέπει να ζητήσουν ένα αναγνωριστικό εντός 5 λεπτών. Η μονάδα αποδίδει τα αναγνωριστικά διαδοχικά και πραγματοποιεί μια κλήση επαλήθευσης μετά από κάθε απόδοση.

Ποια είναι τα επίπεδα προστασίας της μονάδας;

Η μονάδα ELVOX 41000 διαθέτει βαθμό προστασίας IP54 (στεγανή στη σκόνη και πιτσιλιές νερού) και δείκτη προστασίας από κρούσεις IK08 (αντοχή σε κρούσεις). Λειτουργεί μεταξύ -25°C και +55°C.

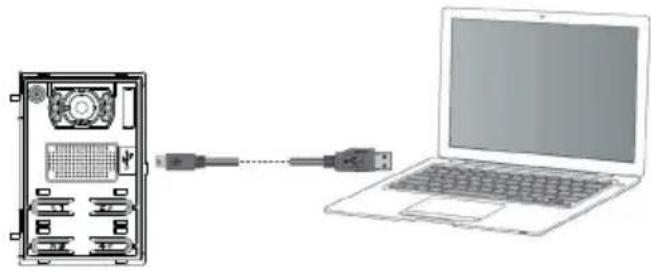

Πώς ενημερώνω τη διαμόρφωση μέσω Η/Υ;

Κατεβάστε το λογισμικό SaveProg από το www.vimar.com. Συνδέστε τη μονάδα σε έναν Η/Υ μέσω ενός καλωδίου USB-MiniUSB στον μπροστινό σύνδεσμο. Εκκινήστε το λογισμικό για να πραγματοποιήσετε προηγμένες διαμορφώσεις (χρόνος, διευθύνσεις, επαναχαρτογράφηση κ.λπ.).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX 41000 Vimar

Βασική μονάδα ήχου Due Fili Plus

Το εγχειρίδιο οδηγιών είναι διαθέσιμο για λήψη από την ιστοσελίδα www.vimar.com

Πίνακας περιεχομένων

Κανονισμοί εγκατάστασης 8

Συμμόρφωση με τα πρότυπα 8

Περιγραφή 8

Τεχνικά χαρακτηριστικά 8

Διαδικασία εγκατάστασης 8

Μπροστινή και πίσω πλευρά 9

Διαγράμματα σύνδεσης 11

Διαμορφώσεις 42

Προηγμένη διαμόρφωση (μέσω Η/Υ) 46

Κανονισμοι εγκαταστασης

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπτουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.

Συμορφωση προδιαγραφων

Οδηγία EMC

Прóтупа EN 60065, EN 61000-6-1 кαι EN 61000-6-3.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m² μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

Περιγραφή

Βασική ηλεκτρονική μονάδα ήχου για αρθρωτές μπουτονιέρες της σειράς Pixel, η οποία μπορεί να χρησιμοποιηθεί σε εγκατα - στάσεις με τεχνολογία Due Fili Plus.

Μπορεί να συνδεθεί σε συμπληρωματικές μονάδες 10 μπου τόν (41010) και σε μονάδα μπουτονιέρας με ετικέτες ονομάτων (41015) μέσω της ειδικής καλωδίωσης που παρέχεται.

Αυτή η ηλεκτρονική μονάδα διαθέτει τα εξής:

• automatic gain control (αυτόματος έλεγχος απολαβής) για την παρεχόμενη ισχύ από το μεγάφωνο, ανάλογα με τον τύπο της εγκατάστασης,
• echo suppressor (καταστολή ηχούς), για εξάλειψη του φαινο - μένου Larsen,
• αυτόματη διαμόρφωση των διευθύνσεων των εσωτερικών σταθμών,
• αυτόματη διαμόρφωση των διευθύνσεων των εξωτερικών σταθμών,
• τέσσερα μπουτόν κλήσης συμβατικού τύπου προς τους εσω - τερικούς σταθμούς, σε δύο σειρές (2+2),
• δυνατότητα διαχείρισης 54 κλήσεων με μπουτόν το μέγιστο,

με τη χρήση των συμπληρωματικών μονάδων μπουτόν 41010.

• έλεγχος ηλεκτρικής κλειδαριάς απευθείας συνδεδεμένης στις επαφές κλέμας S+ και S- και σύνδεση ενδεχόμενου συμπλη - ρωματικού τοπικού μπουτόν για άνοιγμα της κλειδαριάς στις επαφές κλέμας CA+ και CA- (οι επαφές κλέμας CA+ και CA- μπορούν εναλλακτικά να διαμορφωθούν μέσω του λογισμικού SaveProg ως είσοδος αισθητήρα για την επισήμανση «ανοι - κτής πόρτας»),
• μπροστινός συνδετήρας MiniUSB για σύνδεση Η/Υ μέσω καλωδίου USB-MiniUSB με σκοπό την πραγματοποίηση δι - αμορφώσεων με τη χρήση του λογισμικού διαχείρισης «Save Prog» του συστήματος Due Fili Plus, το οποίο διατίθεται για λήψη από την ιστοσελίδα www.vimar.com,
• δυνατότητα πραγματοποίησης βασικών διαμορφώσεων μέσω των τεσσάρων μπροστινών μπουτόν κλήσης και των σχετικών τεσσάρων λυχνιών LED επισήμανσης,

Τεχνικά χαρακτηριστικά

- Τροφοδοσία από το Bus Due Fili μέσω των επαφών κλέμας 1 και 2: ονομαστική τιμή 28Vcc.

- Ελάχιστη τάση στις επαφές κλέμας 1 και 2: 21Vcc

-Απορρόφηση από το Bus:

Κατάσταση 41000
σε κατάσταση αναμονής 25 mA
σε επικοινωνία 120 mA
ενεργοποίηση κλειδαριάς + 50 mA
μέγιστη τιμή για συμπληρωματικές μονάδες	+ 130 mA
μέγιστη τιμή	300 mA

Η μέγιστη παροχή ρεύματος προς τις συμπληρωματικές ηλεκτρονικές μονάδες (back panel) είναι 500mA (5 συμπληρωματικές μονάδες το μέγιστο).

Για το μέγεθος του φορτίου στο back panel και στο bus, ανα- τρέξτε στις πρόσθετες μονάδες.

• Θερμοκρασία λειτουργίας: -25°C / +55°C.
• Βαθμός προστασίας IP54
• Βαθμός προστασίας έναντι των κρούσεων ΙΚ08 (Pixel)

Διαδικασία εγκατάστασης.

1. Εγκαταστήστε το κουτί, την κορνίζα και το πλαίσιο ακολουθώντας τις σχετικές οδηγίες.
2. Στερεώστε στους πείρους των πλαισίων την ηλεκτρονική μο - νάδα ήχου και τυχόν άλλες συμπληρωματικές μονάδες.
3. Συνδέστε σε σειρά τις συμπληρωματικές ηλεκτρονικές μονά - δες με την ηλεκτρονική μονάδα ήχου χρησιμοποιώντας την παρεχόμενη καλωδίωση.
4. Συνδέστε την κλέμα της μονάδας ήχου.
5. Πραγματοποιήστε τις διαμορφώσεις και τον προγραμματισμό των παραμέτρων της μπουτονιέρας χρησιμοποιώντας το κα - λώδιο USB της μονάδας ήχου.
6. Ολοκληρώστε την εγκατάσταση των μηχανικών εξαρτημάτων.

Αντικατάσταση ή αφαίρεση ηλεκτρονικών μονάδων.

Εκτελέστε την παρακάτω διαδικασία:

1. Αποσυνδέστε την κλέμα από την ηλεκτρονική μονάδα ήχου.

2. Αποσυνδέστε τις καλωδιώσεις των συμπληρωματικών ηλε κτρονικών μονάδων από τη βασική ηλεκτρονική μονάδα.

3. Αφαιρέστε/αντικαταστήστε τις μονάδες.

4. Συνδέστε τις νέες συμπληρωτικές ηλεκτρονικές μονάδες με τη μονάδα ήχου.

5. Επανασυνδέστε τη μονάδα ήχου.

6. Πραγματοποιήστε τις απαιτούμενες διαμορφώσεις για τη λει - τουργία των συμπληρωματικών μονάδων που αντικαταστάθηκαν.

41000

• Viste frontale e posteriore • Front and rear view • Vue avant et arrière
• Front- und Rückansicht • Vista frontal y posterior • Vistas frontal e traseira
  • Μπροστινή και πίσω πλευρά

Unità Due Fili Plus Audio base 41000 • Due Fili Plus standard audio unit 41000 • Unité Due Fili Plus Audio base 41000 •

Due Fili Plus Basis-Audioeinheit 41000 • Unidad Due Fili Plus audio base 41000 • Unidade Due Fili Plus Áudio base 41000 •

Βασική μονάδα ήχου Due Fili Plus 41000 •

a) Μεγάφωνο
b) Μικρόφωνο
e) Μπουτόν κλήσης
f) Συνδετήρας Mini USB για διαμόρφω - ση μέσω H/Y και ειδικού λογισμικού
h) Αφαιρούμενη κλέμα σύνδεσης
i) Συνδετήρας για σύνδεση στις συμπληρωματικές ηλεκτρονικές μονάδες (μέσω της καλωδίωσης 41191)

Legenda Légende

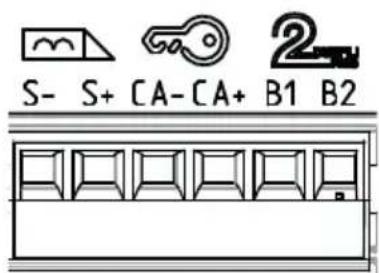

Περιγραφή κλέμας σύνδεσης

Λειτουργία επαφών κλέμας
B2	Bus Due Fili
B1
CA+	Συμπληρωματικό μπουτόν ελέγχου κλειδαριάς (προεπιλογή).Εναλλακτικά (εάν η διαμόρφωση γίνει μέσω του SaveProg), είσοδος αισθητήρα για επισήμανση «ανοικτής πόρτας».
CA-
S+	Έξοδος ηλεκτρικής κλειδαριάς
S-

Σημείωση: έξοδοι S+/S-. Η μπουτονιέρα παρέχει για 10 ms ρεύμα αιχμής I τ>1Α και, στη συνέχεια, ρεύμα συγκράτησης ΙΜ=200mA για όλη τη διάρκεια ελέγχου της κλειδαριάς (βλ. χρόνος κλειδαριάς).

S- S+ CA-CA+ B1 B2

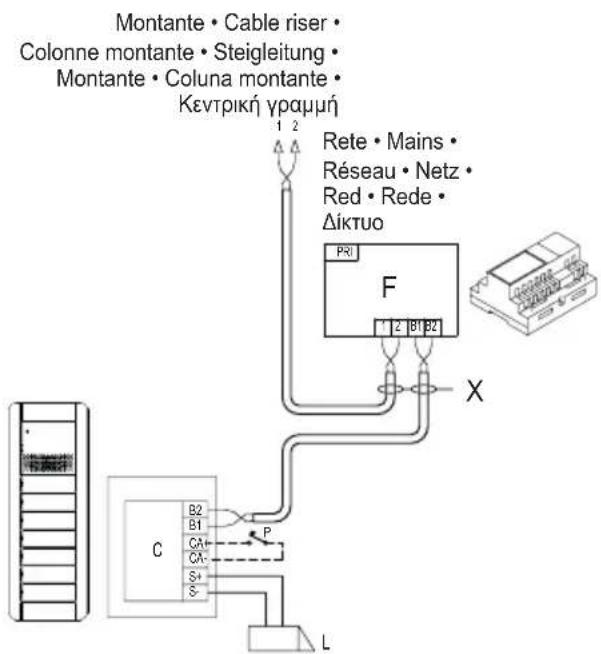

Schema di collegamento dell'unità elettronica Due fili Plus audio base 41000 Wiring diagram of Due fili Plus standard audio electronic unit 41000 Schéma de raccordement de l'unité électronique Due fili Plus audio base 41000 Anschlussplan der Due Fili Plus Basis-Audio Elektronikeinheit 41000 Esquema de conexión de la unidad electrónica Due fili Plus audio base 41000 Esquema de ligação da unidade electrónica Due fili Plus áudio base 41000 Διάγραμμα σύνδεσης βασικής ηλεκτρονικής μονάδας ήχου Due fili Plus 41000

D - Εξωτερική μπουτονιέρα με μονάδα ήχου 41000

F - Τροφοδοτικό συστήματος

L - Ηλεκτρική κλειδαριά 12 Vcc

P - Συμπληρωματικό μπουτόν ελέγχου κλειδαριάς

X - Συστραμμένο καλώδιο

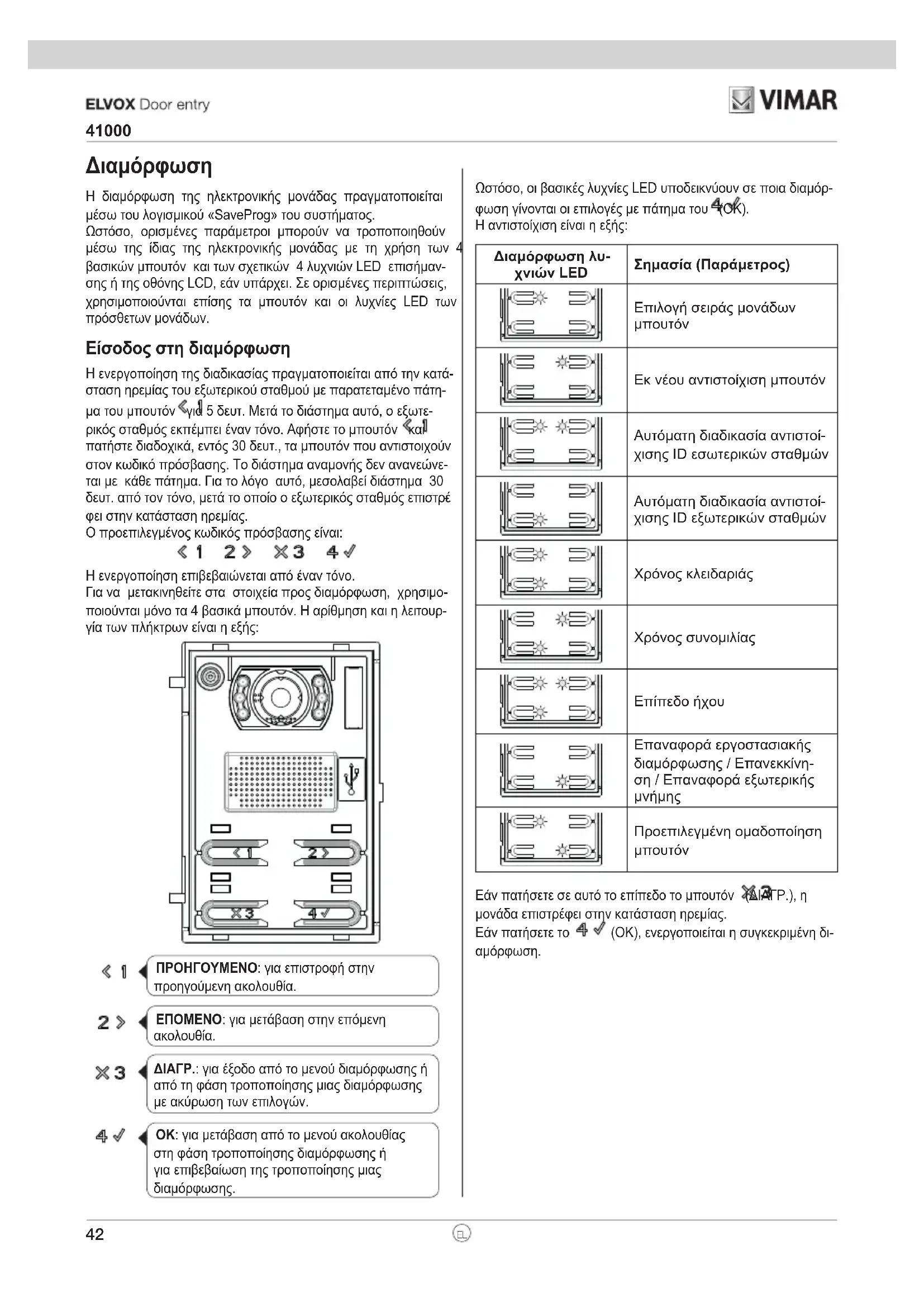

Configurazione

Η διαμόρφωση της ηλεκτρονικής μονάδας πραγματοποιείται μέσω του λογισμικού «SaveProg» του συστήματος. Ωστόσο, ορισμένες παράμετροι μπορούν να τροποποιηθούν μέσω της ίδιας της ηλεκτρονικής μονάδας με τη χρήση των 4 βασικών μπουτόν και των σχετικών 4 λυχνιών LED επισήμανσης ή της οθόνης LCD, εάν υπάρχει. Σε ορισμένες περιπτώσεις, χρησιμοποιούνται επίσης τα μπουτόν και οι λυχνίες LED των πρόσθετων μονάδων.

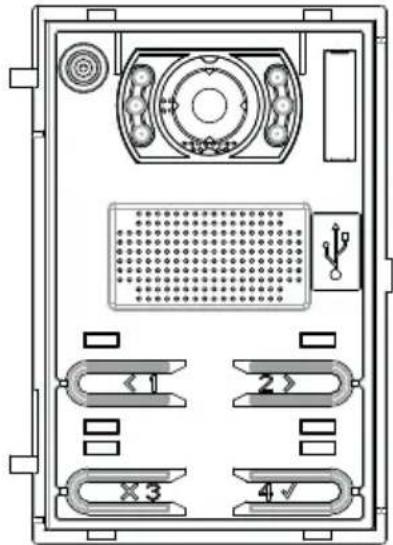

Είσοδος στη διαμόρφωση

Η ενεργοποίηση της διαδικασίας πραγματοποιείται από την κατάσταση ηρεμίας του εξωτερικού σταθμού με παρατεταμένο πάτημα του μπουτόν «γιδ 5 δευτ. Μετά το διάστημα αυτό, ο εξωτερικός σταθμός εκπέμπει έναν τόνο. Αφήστε το μπουτόν «και πατήστε διαδοχικά, εντός 30 δευτ., τα μπουτόν που αντιστοιχούν στον κωδικό πρόσβασης. Το διάστημα αναμονής δεν ανανεώνεται με κάθε πάτημα. Για το λόγο αυτό, μεσολαβεί διάστημα 30 δευτ. από τον τόνο, μετά το οποίο ο εξωτερικός σταθμός επιστρέ φει στην κατάσταση ηρεμίας.

Ο προεπιλεγμένος κωδικός πρόσβασης είναι:

Η ενεργοποίηση επιβεβαιώνεται από έναν τόνο.

Για να μετακινηθείτε στα στοιχεία προς διαμόρφωση, χρησιμοποιούνται μόνο τα 4 βασικά μπουτόν. Η αρίθμηση και η λειτουργία των πλήκτρων είναι η εξής:

ΠΡΟΗΓΟΥΜΕΝΟ: για επιστροφή στην προηγούμενη ακολουθία.

2>

ΕΠΟΜΕΝΟ: για μετάβαση στην επόμενη ακολουθία.

×3

ΔΙΑΓΡ.: για έξοδο από το μενού διαμόρφωσης ή από τη φάση τροποποίησης μιας διαμόρφωσης με ακύρωση των επιλογών.

4 √

OK: για μετάβαση από το μενού ακολουθίας στη φάση τροποποίησης διαμόρφωσης ή για επιβεβαίωση της τροποποίησης μιας διαμόρφωσης.

Ωστόσο, οι βασικές λυχνίες LED υποδεικνύουν σε ποια διαμόρφωση γίνονται οι επιλογές με πάτημα του 4(ΟΚ). Η αντιστοίχιση είναι η εξής:

Διαμόρφωση λυ-χνιών LED	Σημασία (Παράμετρος)
	Επιλογή σειράς μονάδων μπουτόν
	Εκ νέου αντιστοίχιση μπουτόν
	Αυτόματη διαδικασία αντιστοί-χισης ID εσωτερικών σταθμών
	Αυτόματη διαδικασία αντιστοί-χισης ID εξωτερικών σταθμών
	Χρόνος κλειδαριάς
	Χρόνος συνομιλίας
	Επίπεδο ήχου
	Επαναφορά εργοστασιακής διαμόρφωσης / Επανεκκίνηση / Επαναφορά εξωτερικής μνήμης
	Προεπιλεγμένη ομαδοποίηση μπουτόν

Εάν πατήσετε σε αυτό το επίπεδο το μπουτόν (ΔΙΑΓΡ.), η μονάδα επιστρέφει στην κατάσταση ηρεμίας. Εάν πατήσετε το 4 √ (ΟΚ), ενεργοποιείται η συγκεκριμένη διαμόρφωση.

Ακολουθία διαμορφώσεων

Πατήστε το «γιδ 5 δευτ. Πληκτρολογήστε τον κωδικό πρόσβασης: 《1.2》×34√ (προεπιλογή)

Επιλογή σειράς μονάδων μπουτόν

Εκ νέου αντιστοίχιση μπουτόν

Αυτόματη διαδικασία αντιστοίχισης ID εσωτερικών

Αυτόματη διαδικασία αντιστοίχισης ID εξωτερικών

Αντιστοίχιση ID για τους εξωτερικούς μη δευτερεύοντες σταθμούς

Αντιστοίχιση ID για όλους τους εξωτερικούς σταθμούς

< 1 ----> Χρόνος κλειδαριάς 2 >

< 1 <----> Xρόνος συνομιλίας <----> 2 > 2 >

Επίπεδο ήχου

Επαναφορά εργοστασιακής διαμόρφωσης / Επανεκκίνηση / Επαναφορά

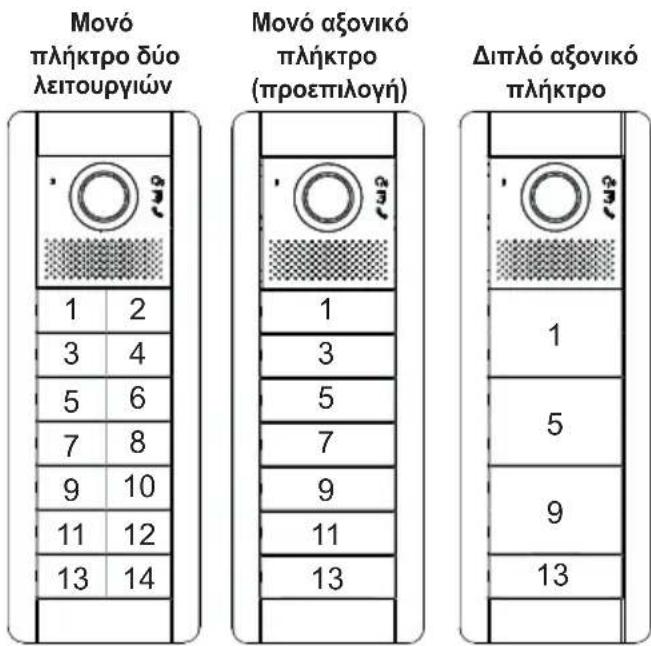

Προεπιλεγμένη ομαδοποίηση μπουτόν

1. Επιλογή σειράς μονάδων μπουτόν

Εάν επιβεβαιώσετε με το (OK), επιλέγετε τη σειρά των ενδεχομένων μονάδων κωδ. 41010 που συνδέονται στον εξωτερικό σταθμό.

Τα 4 μπουτόν της βασικής μονάδας τοποθετούνται αυτόματα στον πρώτο σταθμό.

Εάν η διαδικασία μπορεί να ξεκινήσει, οι 4 λυχνίες της βασικής μονάδας αρχίζουν να αναβοσβήνουν αργά, διαφορετικά, εάν ανάψει μόνο μία, υποδεικνύεται ένας κωδικός σφάλματος. Εάν πατήσετε το ×3

(ΔΙΑΓΡ.) και, στη συνέχεια, ξανά το 4 √ ΟΚ, μπορείτε να ξεκινήσετε ξανά τη διαδικασία ταξινόμησης.

Μετά την έναρξη της διαδικασίας, μπορείτε να την ακυρώσετε πατώντας το (ΧΑΙΔΡ.). Η διαμόρφωση των παραμέτρων του εξωτερικού σταθμού θα διακοπεί, χωρίς αποθήκευση των τροποποιήσεων.

Οι λυχνίες led όλων των μονάδων κωδ. 41010 θα αρχίσουν να ανα - βοσβήνουν. Ο αριθμός των λυχνιών led που αναβοσβήνουν για κάθε μονάδα υποδεικνύει την πραγματική τους θέση και, επομένως, για τη μονάδα αριθμός 1 θα υπάρχει μία μόνο λυχνία led που θα αναβο - σβήνει και όύτω καθεξής. Εάν αναβοσβήνουν όλες οι λυχνία led μιας μονάδας, αυτό σημαίνει ότι η συγκεκριμένη μονάδα δεν έχει ταξινο - μηθεί ακόμη.

Στη συνέχεια, πατήστε ένα οποιοδήποτε μπουτόν για τη μονάδα, ώστε να υποδείξετε τη σειρά των μονάδων. Το μπουτόν πάνω αριστερά της πρώτης μονάδας θα έχει τον αριθμό 5, το μπουτόν πάνω αριστερά της δεύτερης μονάδας τον αριθμό 15 και ούτω καθεξής.

'Εχετε στη διάθεσή σας 10 δευτ. για την ολοκλήρωση της διαδικασίας. Ο χρόνος μηδενίζεται με κάθε μπουτόν που πατάτε. Εάν δεν ολοκληρώσετε τη διαδικασία, η διαμόρφωση δεν ενημερώνεται.

Όταν επιλεγεί η θέση μιας μονάδας, θα ανάψει σταθερά ένας αριθμός λυχνιών led íσος με την επιλεγμένη θέση.

Η διαδικασία τερματίζεται αυτόματα μετά την ταξινόμηση της τελευταίας μονάδας. Οι λυχνίες led ανάβουν όλες σταθερά.

Όπως και αν τερματιστεί η διαδικασία, ο εξωτερικός σταθμός εκπέμπει έναν προειδοποιητικό τόνο.

2. Εκ νέου αντιστοίχιση μπουτόν

Βάσει προεπιλογής, κάθε μπουτόν του εξωτερικού σταθμού καλεί έναν εσωτερικό σταθμό ανάλογα με τη θέση του στην ακολουθία. Η αντιστοίχιση αυτή μπορεί να τροποποιηθεί, μπουτόν προς μπουτόν, από τη διαμόρφωση που περιγράφεται εδώ.

Εάν επιβεβαιώσετε με το 4 √ (OK), οι λυχνίες led θα αρχίσουν να αναβοσβήνουν εν αναμονή του πατήματος ενός οποιουδήποτε μπουτόν, ακόμη και πρόσθετων μονάδων. Μετά το πάτημα του μπουτόν, παραμένει αναμμένη μόνο η αντίστοιχη λυχνία led. Έχετε στη διάθεσή σας 30 δευτ. για να τερματίσετε τη διαμόρφωση, η οποία περιλαμβάνει τα εξής:

Πατήστε το ίδιο μπουτόν για να επαναφέρετε την προεπιλεγμένη του διαμόρφωση

Πατήστε σε έναν εσωτερικό σταθμό ένα μπουτόν που προκαλεί την αποστολή της εντολής κλειδαριάς, F1, F2, ενεργοποίησης ρελέ ή, τέ - λος, κλήσης προς πίνακα.

Δεν μπορείτε να τερματίσετε τη διαδικασία πολύ νωρίτερα. Εάν πα - τήσετε ένα οποιοδήποτε μπουτόν στον εξωτερικό σταθμό, ο σταθμός εκπέμπει έναν κατάλληλο τόνο.

3. Αυτόματη διαδικασία αντιστοίχισης ID εσωτε- ρικών σταθμών

Ο εξωτερικός σταθμός από τον οποίο πραγματοποιείται αυτή διαμόρφωση, πρέπει να είναι ο κύριος σταθμός εάν έχει διαμορφωθεί ως κατακόρυφος. Εάν έχει διαμορφωθεί ως οριζόντιος, πρέπει να λειτουργεί ως κύριος μέσω κατάλληλου προγραμματισμού ενός ή περισσότερων δρομολογητών κωδ. 69RS.

Εάν πατήσετε το 4 √ (OK) για να ξεκινήσει η διαδικασία, οι 4 βασικές λυχνίες αναβοσβήνουν εν αναμονή του πατήματος ενός μπουτόν με το οποίο θα ξεκινήσει η αυτόματη αντιστοίχιση των ID στους εσωτερικούς σταθμούς που θα τα ζητήσουν.

Μετά την επιλογή του ΙΩ, πρέπει να ζητηθεί η αντιστοίχισή του εντός 5 λεπτών από έναν εσωτερικό σταθμό. Ο κύριος εσωτερικός σταθμός πρέπει να αντιστοιχιστεί πρώτος και, στη συνέχεια, οι δευτερεύοντες εσωτερικοί σταθμοί του, εάν υπάρχουν.

Όταν ολοκληρωθεί η αντιστοίχιση του ID στο πρώτο επιλεγμένο μπου τόν, η ηλεκτρονική μονάδα μεταβαίνει αυτόματα στην αντιστοίχιση του ID για το επόμενο μπουτόν.

Μετά τη σωστή ολοκλήρωση κάθε αντιστοίχισης, ο εξωτερικός σταθμός στέλνει αυτόματα μια κλήση επιβεβαίωσης προς τον εσωτερικό σταθμό που μόλις κωδικοποιήθηκε.

Μετά την ολοκλήρωση κάθε αντιστοίχισης, έχετε στη διάθεσή σας άλλα 5 λεπτά για να εκτελέσετε την επόμενη.

4. Αυτόματη διαδικασία αντιστοίχισης ID εξωτε- ρικών σταθμών

Πρέπει να εκτελείται μόνο στον εξωτερικό σταθμό στον οποίο θέλετε να αντιστοιχιστεί το κύριο ID (ID=1).

Η διαδικασία λειτουργεί με τους εξωτερικούς σταθμούς που υποστηρί ζουν την αυτόματη αντιστοίχιση του ID.

Εάν πατήσετε το 4 √ (OK), ο εξωτερικός σταθμός από τον οποίο ξεκινά η διαδικασία γίνεται ο κύριος σταθμός, ανεξάρτητα από το ID που είχε προηγουμένως και από τα ID των άλλων εξωτερικών σταθμών. Οι άλλοι εξωτερικοί σταθμοί με ήδη αντιστοιχισμένο ID, οι οποίοι δεν είναι κύριοι σταθμοί, δεν συμμετέχουν στη διαδικασία αντιστοίχισης του ID. Κατά το διάστημα αναμονής για την αναζήτηση των διαθέσιμων ID, οι 4 βασικές λυχνίες led των εξωτερικών σταθμών που συμμετέχουν ανάβουν, μία κάθε φορά, με τη σειρά 1-2-4-3, ώστε να γίνει προσσομεί ωση της δεξιόστροφης περιστροφής ενός φωτός. Κατά τον έλεγχο της μοναδικότητας του ID, ο οποίος πραγματοποιείται από έναν εξωτερικό σταθμό κάθε φορά, οι 4 βασικές λυχνίες led αναβοσβήνουν όλες μαζί. Δεν μπορείτε να τερματίσετε τη διαδικασία πολύ νωρίτερα. Στο τέλος της διαδικασίας, ο εξωτερικός σταθμός εκπέμπει έναν κατάλληλο τόνο.

Σημείωση 2: είναι δυνατή η υποχρεωτική αντιστοίχιση του ID για όλους τους εξωτερικούς σταθμούς με τον παρακάτω τρόπο.

Η διαδικασία αυτή επιτρέπει την εκ νέου ρύθμιση του ID όλων των εξωτερικών σταθμών που υπάρχουν στην εγκατάσταση. Θα χρησι μοποιηθούν διαδοχικά ID, ωστόσο ορισμένοι προγραμματισμοί (για παράδειγμα, κοινή κλειδαριά) μπορεί να μην είναι πλέον έγκυροι.

Η επιλογή πραγματοποιείται με ρύθμιση της λειτουργίας αντιστοίχισης του ID μέσω των μπουτόν < 1 (ΠΡΟΗΓΟΥΜΕΝΟ) και ΣΕΠΟΜΕΝΟ).

Διαμόρφωση λυχνιών LED Σ	ημασία
	Αντιστοίχιση ID για τους εξω-τερικούς μη δευτερεύοντες σταθμούς
	Αντιστοίχιση ID για όλους τους εξωτερικούς σταθμούς

Μετά από αυτήν τη διαδικασία, στο υλικολογισμικό προβλέπεται ότι κατά την ενεργοποίηση, μετά την παραμονή του εξωτερικού σταθμού σε κατάσταση ηρεμίας για 10 δευτ. και ανεξάρτητα από το ID (που ωστόσο πρέπει να αντιστοιχιστεί), ο σταθμός εκτελεί έλεγχο για άλ - λους εξωτερικούς σταθμούς με το ίδιο ID. Εάν εντοπιστεί τουλάχιστον ένας, ξεκινά αυτόματα η διαδικασία που περιγράφεται εδώ. Εάν υπάρ

41000

χουν περισσότεροι από ένας, θα γίνει αναζήτηση για το ID προς αντιστοίχιση από ένα σταθμό κάθε φορά.

5. Χρόνος κλειδαριάς

Μέσω της διαδικασίας που περιγράφεται εδώ, ο χρόνος κλειδαριάς μπορεί να ρυθμιστεί μόνο στις τιμές 1 δευτ. (προεπιλογή) και 5 δευτ. Με το SaveProg, μπορούν να ρυθμιστούν και άλλες τιμές από 0 (πλή ρως απενεργοποιημένη κλειδαριά) έως 254 δευτ. Εάν αυτό είχε γίνει προηγουμένως, και οι 4 λυχνίες led θα αναβοσβήνουν για να ενημε - ρώσουν το χρήστη ότι πραγματοποιείται τροποποίηση μιας διαμόρφωσης, η οποία δεν μπορεί να αποκατασταθεί αργότερα μέσω των διαδικασίων που αναφέρονται εδώ.

Διαμόρφωση λυχνιών LED	Σημασία
	1 δευτερόλεπτο (προεπιλογή)
	5 δευτερόλεπτα
	Και οι 4 λυχνίες led αναβοσβή-νουν: Διαφορετική τιμή από τις παραπάνω

Τα μπουτόν «ΠΡΟΗΓΟΥΜΕΝΟ» και (ΕΠΩΜΕΝΟ) πραγματοποιούν μετακίνηση μεταξύ των επιτρεπόμενων τιμών. Εάν επιχειρήσετε να μεταβείτε πριν από τον πρώτο ή μετά τον τελευταίο σταθμό, ο εξωτερικός σταθμός εκπέμπει έναν τόνο για να ενημερώσει το χρήστη ότι δεν υπάρχουν άλλες έγκυρες τιμές. Εάν ξεκινήσετε από μια διαμόρφωση με τις λυχνίες led να αναβο σβήνουν, το πρώτο πάτημα του μπουτόν «(ΠΡΟΗΓΟΥΜΕΝΟ) ρυθμίζει την πρώτη πιθανή τιμή, ενώ το πάτημα του μπουτόν 2» (ΕΠΟΜΕΝΟ) ρυθμίζει την τελευταία πιθανή τιμή. Εάν πατήσετε το ✗3 (ΔΙΑΓΡ.), επιστρέφετε στο προηγούμενο επίπεδο, χωρίς να αποθηκεύσετε τις τροποποιήσεις. Εάν πατήσετε το 4 √ (ΟΚ), επιβεβαιώνονται οι επιλογές που έχουν γίνει.

6. Χρόνος συνομιλίας

Μέσω της διαδικασίας που περιγράφεται εδώ, ο χρόνος συνομιλίας μπορεί να ρυθμιστεί μόνο στις τιμές 2 λεπτά (προεπιλογή) και 5 λεπτά. Με το SaveProg, μπορούν να ρυθμιστούν και άλλες τιμές από 10 έως 2540 δευτ. Εάν αυτό είχε γίνει προηγουμένως, και οι 4 λυχνίες led θα αναβοσβήνουν για να ενημερώσουν το χρήστη ότι πραγματοποιείται τροποποίηση μιας διαμόρφωσης, η οποία δεν μπορεί να αποκαταστα θεί αργότερα μέσω των διαδικασιών που αναφέρονται εδώ.

Διαμόρφωση λυχνιών LED Σ	ημασία
	2 λεπτά (προεπιλογή)
	5 λεπτά
	Και οι 4 λυχνίες led αναβο-σβήνουν:Διαφορετική τιμή από τις παραπάνω

Τα μπουτόν «ΠΡΟΗΓΟΥΜΕΝΟ» και (ΕΠΟΜΕΝΟ) πραγματοποιούν μετακίνηση μεταξύ των επιτρεπόμενων τιμών. Εάν επιχειρήσετε να μεταβείτε πριν από τον πρώτο ή μετά τον τελευταίο σταθμό, ο εξωτερικός σταθμός εκπέμπει έναν τόνο για να ενημερώσει το χρήστη ότι δεν υπάρχουν άλλες έγκυρες τιμές. Εάν ξεκινήσετε από μια διαμόρφωση με τις λυχνίες led να αναβο - σβήνουν, το πρώτο πάτημα του μπουτόν (ΠΡΩΗΓΟΥΜΕΝΟ) ρυθμίζει την πρώτη πιθανή τιμή, ενώ το πάτημα του μπουτόν 2 » (ΕΠΟΜΕΝΟ) ρυθμίζει την τελευταία πιθανή τιμή. Οι χρόνοι αυτόματης ενεργοποίησης και απάντησης δεν αλλάζουν, ενώ με το SaveProg οι χρόνοι κλήσης, αυτόματης ενεργοποίησης και συνομιλίας ρυθμίζονται όλοι ανεξάρτητα. Εάν πατήσετε το ×3 (ΔΙΑΓΡ.), επιστρέφετε στο προηγούμενο επίπεδο, χωρίς να αποθηκεύσετε τις τροποποιήσεις. Εάν πατήσετε το 4 √ (ΟΚ), επιβεβαιώνονται οι επιλογές που έχουν γίνει.

7. Επίπεδο ήχου

Το επίπεδο ήχου μπορεί να διαμορφωθεί σε 4 επίπεδα.

Διαμόρφωση λυχνιών LED Σημασία
	Επίπεδο 1
	Επίπεδο 2
	Επίπεδο 3 (προεπιλογή)
	Επίπεδο 4

Εάν πατήσετε το (ΔΙΑΓΡ.), επιστρέφετε στο προηγούμενο επί- πεδο, χωρίς να αποθηκεύσετε τις τροποποιήσεις. Εάν πατήσετε το 4 √ (ΟΚ), επιβεβαιώνονται οι επιλογές που έχουν γίνει.

8. Επαναφορά εργοστασιακής διαμόρφωσης / Επανεκκίνηση / Επαναφορά εξωτερικής μνήμης

Διαμόρφωση λυχνιών LED Σημασία
	Επαναφορά εργοστασιακής διαμόρφωσης (προεπιλογή)
	Επανεκκίνηση ολόκληρης της εγκατάστασης
	Επαναφορά εξωτερικής μνήμης (καταλογοσ, πλήκτρα πρόσβασης, Εκ νέου αντιστοίχιση μπουτόν)

Εάν επιβεβαιώσετε την επιλογή «επαναφορά εργοστασιακής διαμόρφωσης» με το 4 √ (OK), ο εξωτερικός σταθμός εκπέμπει ένα

41000

συνεχή τόνο για 8 δευτ. Κατά τη διάρκεια αυτού του διαστήματος, πρέπει να πατήσετε 3 φορές το μπουτόν 4 √ (OK). Εάν η διαδικασία αυτή δεν ολοκληρωθεί, ο εξωτερικός σταθμός μεταβαίνει στην κατάσταση ηρεμίας.

Εάν επιβεβαιώσετε την επιλογή «επανεκκίνηση ολόκληρης της εγκατάστασης», ο εσωτερικός σταθμός ελέγχει την επανεκκίνηση όλων των μηχανισμών της εγκατάστασης στην οποία έχει εγκατασταθεί και, στη συνέχεια, εκτελείται επανεκκίνηση του ίδιου του σταθμού. Λειτουργικά ισοδυναμεί με το πάτημα του μπουτόν επαναφοράς στον κύριο εξωτερικό σταθμό των προηγούμενων γενιών. Όταν επιβεβαιωθεί η επαναφορά της εξωτερικής μνήμης, διαγράφονται τυχόν ονόματα από τον κατάλογο, κωδικοί διόδων και εκ νέου αντιστοιχίσεις μπουτόν.

9. Προεπιλεγμένη ομαδοποίηση μπουτόν

Εάν επίβεβαιώσετε με το 4(ΟΚ), επιλέγετε τον τρόπο ομαδοποίησης των μπουτόν για τις κλήσεις από τον εξωτερικό σταθμό. Βάσει προεπιλογής, στους εξωτερικούς σταθμούς τα μπουτόν ομα - δοποιούνται δύο-δύο, οριζόντια, για χρήση του μονού αξονικού πλήκτρου κωδ. 41110. Το πλήκτρο αυτό μπορεί να ενεργοποιήσει ένα ή και τα δύο μηχανικά μπουτόν που είναι διατεταγμένα στην ίδια σειρά. Υπάρχει επίσης το μονό πλήκτρο δύο λειτουργιών, κωδ. 41111, το οποίο επιπρέπει την ενεργοποίηση του μονού μηχανικού μπουτόν και του διπλού αξονικού πλήκτρου κωδ. 41112 που ενεργοποιεί έως 4 μπουτόν.

Τα μπουτόν « 1 (ΠΡΟΗΓΟΥΜΕΝΟ) και 2 (ΕΠΟΜΕΝΟ) πραγματοποιούν μετακίνηση μεταξύ των επιτρεπόμενων τιμών. Εάν επιχειρήσετε να μεταβείτε πριν από τον πρώτο ή μετά τον τελευταίο σταθμό, ο εξωτερικός σταθμός εκπέμπει έναν τόνο για να ενημερώσει το χρήστη ότι δεν υπάρχουν άλλες έγκυρες τιμές.

Εάν ξεκινήσετε από μια διαμόρφωση με τις λυχνίες led να αναβοσβήνουν, το πρώτο πάτημα του μπουτόν (ΚΙΡΩΗΓΟΥΜΕΝΟ) ρυθμίζει την πρώτη πιθανή τιμή, ενώ το πάτημα του μπουτόν (ΕΠΟΜΕΝΟ) ρυθμίζει την τελευταία πιθανή τιμή.

Κωδικός Περιγραφή Λυχνία LED
41111	Μονό πλήκτρο δύο λειτουργιών
41110	Μονό αξονικό πλήκτρο (προεπιλογή)
41112	Διπλό αξονικό πλήκτρο

Εάν πατήσετε το (ΔΙΑΓΡ.), επιστρέφετε στο προηγούμενο επί- πεδο, χωρίς να αποθηκεύσετε τις τροποποιήσεις. Εάν πατήσετε το 4 √ (ΟΚ), επιβεβαιώνονται οι επιλογές που έχουν γίνει.

Σημείωση: για τη μονάδα 10 μπουτόν κωδ. 41010, εάν επιλέξετε τη λειτουργία Διπλό αξονικό πλήκτρο, το τελευταίο ζεύγος μπουτόν ρυθμίζεται υποχρεωτικά ως Μονό αξονικό πλήκτρο.

Με το SaveProg, μπορείτε να αλλάξετε την ομαδοποίηση με εντελώς αυθαίρετο τρόπο, με εξαίρεση την τελευταία σειρά κάθε μονάδας η οποία δεν μπορεί να διαμορφωθεί ως Διπλό αξονικό πλήκτρο. Στην παρακάτω εικόνα αναφέρονται οι διαμορφώσεις του εξωτερικού σταθμού και μιας μονάδας μπουτόν στις τρεις πιθανές περιπτώσεις,

καθώς και οι σχετικοί εσωτερικοί σταθμοί που αντιστοιχούν σε κάθε ομάδα. Για τις κλήσεις, ανατρέξτε στην πρώτη εξωτερική μονάδα.

Χάρη στη θέση που επιλέχθηκε για τους εσωτερικούς σταθμούς, με παράλειψη ορισμένων αριθμών, δεν είναι υποχρεωτική η εκ νέου κω δικοποίηση των υπαρχόντων εσωτερικών σταθμών ή η υποχρεωτική εκ νέου κωδικοποίηση των υπαρχόντων εξωτερικών σταθμών εάν μεταβληθεί αργότερα η ομαδοποίηση των μπουτόν τόσο μέσω αυτής της διαδικασίας όσο και μέσω του SaveProg.

Προηγμένη διαμόρφωση (μέσω Η/Υ)

Η προηγμένη διαμόρφωση της ηλεκτρονικής μονάδας πραγματοποιείται μέσω Η/Υ, με τη χρήση του λογισμικού «SaveProg» για τη διαχείριση του συστήματος due fili, το οποίο διατίθεται στην ιστοσελίδα www.vimar.com, και με σύν δεση της ηλεκτρονικής μονάδας στον Η/Υ μέσω καλωδίου USB-MiniUSB.
