Type de produit	Module électronique audio de base pour plaques modulaires Série Pixel, utilisable sur installations avec technologie Due Fili Plus.
Dimensions (approximatives)	105 x 105 x 35 mm (module seul)
Poids (approximatif)	200 g
Alimentation	Via bus Due Fili, tension nominale 28 Vcc (21-28 Vcc), absorption max 300 mA.
Fonctions principales	Contrôle automatique du gain, suppresseur d'écho, configuration automatique des adresses, 4 boutons d'appel de base (extensible jusqu'à 54 avec modules supplémentaires 41010), commande de gâche électrique, connecteur MiniUSB pour configuration via logiciel SaveProg.
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Degré de protection IP54 (protection contre poussière et projections d'eau), indice de protection contre les chocs IK08.
Pièces détachées et réparabilité	Modules supplémentaires: 41010 (boutons), 41015 (porte-noms). Configuration via logiciel SaveProg téléchargeable sur www.vimar.com. Connecteur MiniUSB pour programmation.
Informations générales	Marque Vimar, modèle ELVOX 41000, catégorie Interphone. Compatible Due Fili Plus. Température de fonctionnement: -25°C à +55°C.

FOIRE AUX QUESTIONS - ELVOX 41000 Vimar

Comment installer le module ELVOX 41000 ?

Installez la boîte, le cadre et le châssis, puis fixez l'unité audio et les modules supplémentaires sur les axes. Reliez les modules en cascade avec le câblage fourni, puis connectez la boîte à bornes. Configurez via le port MiniUSB avant de finaliser l'installation mécanique.

Quelles sont les caractéristiques techniques de l'alimentation ?

L'alimentation se fait via le bus Due Fili sur les bornes 1 et 2 avec une tension nominale de 28 Vcc (minimale 21 Vcc). L'absorption au repos est de 25 mA, en communication 120 mA, et avec activation de gâche +50 mA. Le courant max sur le bus est de 300 mA.

Comment configurer les boutons d'appel ?

Utilisez la configuration de base via les 4 boutons frontaux et les LEDs. Pour un remappage, accédez au menu en appuyant 5 secondes sur le bouton 1, puis saisissez le mot de passe par défaut. Naviguez avec les boutons Précédente/Suivante et validez avec OK. Vous pouvez aussi utiliser le logiciel SaveProg via PC.

Comment paramétrer le temps de gâche ?

Dans le menu de configuration, sélectionnez 'Temps gâche'. Vous pouvez choisir entre 1 seconde (réglage d'usine) et 5 secondes via les boutons Précédente/Suivante. Pour d'autres valeurs (0 à 254 secondes), utilisez le logiciel SaveProg.

Comment effectuer une réinitialisation d'usine ?

Dans le menu, sélectionnez 'Réinitialisation réglage d'usine' et confirmez avec OK. Le micro HP émettra une tonalité de 8 secondes ; appuyez 3 fois sur le bouton OK pendant cette tonalité pour confirmer. Sinon, l'appareil retourne en veille.

Que faire si l'effet Larsen se produit ?

Le module ELVOX 41000 est équipé d'un suppresseur d'écho qui élimine automatiquement l'effet Larsen. Si le problème persiste, vérifiez que le microphone et le haut-parleur ne sont pas obstrués et que le gain audio est réglé correctement (niveaux 1 à 4 dans le menu de configuration).

Comment connecter des modules supplémentaires ?

Utilisez le câblage spécial fourni pour relier en cascade les modules supplémentaires (art. 41010 pour boutons, art. 41015 pour porte-noms) à l'unité audio. Le courant max pour les modules supplémentaires est de 500 mA (jusqu'à 5 modules).

Comment attribuer les ID aux postes intérieurs ?

Dans le menu, sélectionnez 'Procédure automatique d'attribution ID postes intérieurs'. Appuyez sur un bouton de la plaque pour lancer l'attribution. Les postes intérieurs doivent demander un ID dans les 5 minutes. Le module attribue les ID séquentiellement et effectue un appel de vérification après chaque attribution.

Quels sont les niveaux de protection du module ?

Le module ELVOX 41000 bénéficie d'un degré de protection IP54 (étanche à la poussière et aux projections d'eau) et d'un indice de protection contre les chocs IK08 (résistance aux impacts). Il fonctionne entre -25°C et +55°C.

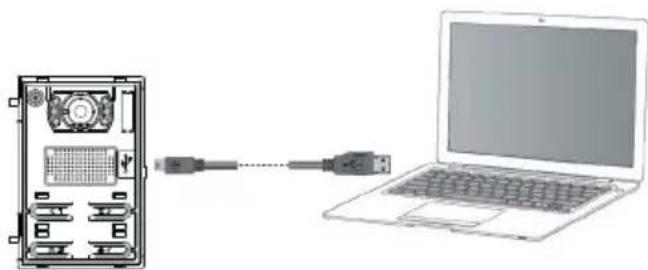

Comment mettre à jour la configuration via PC ?

Téléchargez le logiciel SaveProg sur www.vimar.com. Connectez le module à un PC via un câble USB-MiniUSB sur le connecteur frontal. Lancez le logiciel pour effectuer les configurations avancées (temps, adresses, remappage, etc.).

MODE D'EMPLOI ELVOX 41000 Vimar

Manuale installatore - Installer guide - Manuel installateur Technisches Handbuch - Instrucciones instalador - Manual do instalador Εγχειρίδιο οδηγιών

<1> 2> X3 4>

41000

Télécharger le manuel d'instructions sur le site www.vimar.com

Consignes d'installation.... 4

Conformité aux normes.... 4

Description 4

Caractéristiques techniques 4

Procédure d'installation 4

Vue avant et arrière.... 9

Schéma de raccordement 11

Configurations 22

Configuration avancée (via PC) 26

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Conformité aux normes

Directive EMC

Normes EN 60065, EN 61000-6-1 et EN 61000-6-3.

DEEE - informations pour les utilisateurs

Le symbole du cube barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de

vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m ². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Description

Module électronique audio de base pour plaques modulaires Série Pixel, utilisable sur les installations avec technologie Due Fili Plus.

Peut être assemblé à des modules supplémentaires à 10 boutons (41010) et à un module plaque porte-noms (41015) à travers le câblage spécial fourni à cet effet.

Ce module électronique est équipé de :

- automatic gain control sur la puissance fournie par le haut-parleur, en fonction du type d'installation;

- écho suppressor, qui élimine l'effet Larsen;

- configuration automatique des adresses des postes intérieurs

- configuration automatique des adresses des micro HP;

- quatre boutons d'appel aux postes intérieurs de type traditionnel sur deux rangées (2+2).

- possibilité de commander jusqu'à un maximum de 54 appels par bouton en utilisant les modules boutons supplémentaires 41010.

• commande d'une gâche électrique directement reliée aux bornes S+ et S- et connexion éventuelle d'un bouton supplémentaire local pour l'ouverture d'une gâche aux bornes CA+ et CA- (les bornes CA+ et CA- peuvent être configurées via le logiciel SaveProg, comme entrée d'un capteur pour la signalisation « Porte ouverte ».
• connecteur MiniUSB frontal pour la connexion d'un PC par câble USB-MiniUSB, pour effectuer les configurations en utilisant le logiciel de gestion du système Due Fili Plus « Save Prog », à télécharger sur le site www.vimar.com.
• Possibilité d'effectuer les configurations de base à travers les quatre boutons d'appel frontaux et les quatre leds de signalisation correspondantes.

Caractéristiques techniques

• Alimentation via Bus Défilé, à travers les bornes 1 et 2 : 28 Vcc nominale.
• Tension minimale sur les bornes 1 et 2 : 21 Vcc
• Absorption du bus :

Situation 41000
au repos 25 mA
en communication 120 mA
activation gâche + 50 mA
modules supplémentaires maxi + 130	mA
max	300 mA

Le courant maxi arrivant aux modules électroniques supplémentaires (panneau arrière) correspond à 500 mA (pour un maximum de 5 modules supplémentaires).

Faire référence aux modules supplémentaires pour dimensionner la charge sur le panneau arrière et sur le bus.

• Température de fonctionnement : -25°C / +55°C.
• Degré de protection IP54
• Indice de protection contre les impacts IK08 (Pixel)

Procédure d'installation.

1. Installer la boîte, le cadre et le châssis en suivant les consignes correspondantes.
2. Fixer l'unité audio et éventuellement les autres modules supplémentaires aux axes des châssis.
3. Relier les modules électroniques supplémentaires en cascade avec l'unité électronique audio à l'aide du câblage fourni;
4. Relier la boîte à bornes de l'unité audio.
5. Procéder à la configuration et à la programmation des paramètres de la plaque de rue à travers la prise USB du module audio.
6. Compléter l'installation des parties mécaniques.

Remplacement ou démontage des modules électroniques.

Procéder de la façon suivante :

1. Débrancher la boîte à bornes de l'unité électronique audio.
2. Débrancher les câblages des modules électroniques supplémentaires de l'unité électronique de base.
3. Démonter/remplacer les modules.
4. Brancher les nouveaux modules électroniques supplémentaires sur l'unité audio.
5. Rebrancher l'unité audio.

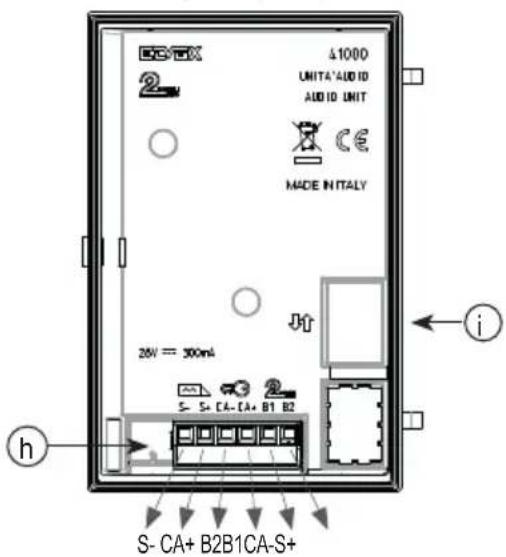

Vista posteriore • Rear view • Vue arrière •

Rückansicht • Vista trasera • Vista traseira •

Πίσω πλευρά •

b a e e 1 2 3 4 f e e

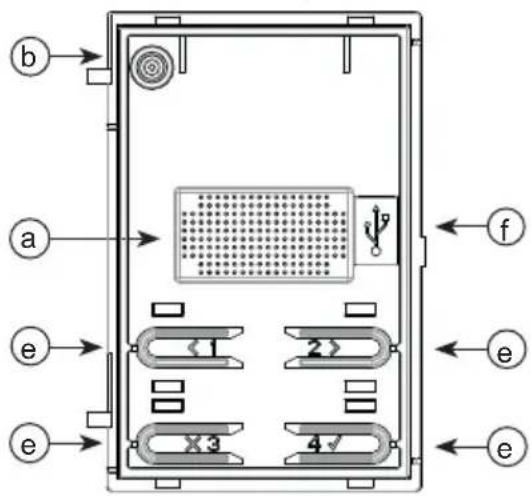

Vista frontale • Front view • Vue de face •

Frontansicht • Vista frontal • Vista frontal •

EC-TOX 2 Δ1000 UNITA*AUDIO AUDIO UNIT Made IN ITALY 20V = 300mA S- CA-CA+ B1 B2 h i S- CA+ B2B1CA-S+

a) Haut-parleur b) Microphone e) Boutons d'appel f) Connecteur Mini USB pour la configuration via PC et logiciel spécifique. h) Bornier de connexion amovible i) Connecteur aux modules électroniques supplémentaires (via câblage 41191)

Description bornier de connexion

Fonction des bornes
B2	Bus Due Fili
B1
CA+	Bouton supplémentaire de commande gâche (par défaut).Autre possibilité : entrée capteur pour signalisation de « Porte ouverte » (si elle est configurée via SaveProg).
CA-
S+	Sortie gâche électrique
S-

Remarque : sorties S+/S-. La plaque fournit un pic de courant I_T>1A de la durée de 10 ms, suivi d'un courant de maintien I_M=200mA pendant toute la durée de la commande gâche (voir temps gâche).

D - Plaque de rue avec module audio 41000

F - Alimentation de système

L - Gâche électrique 12 Vcc

P - Bouton supplémentaire commande gâche

X - Câble torsadé

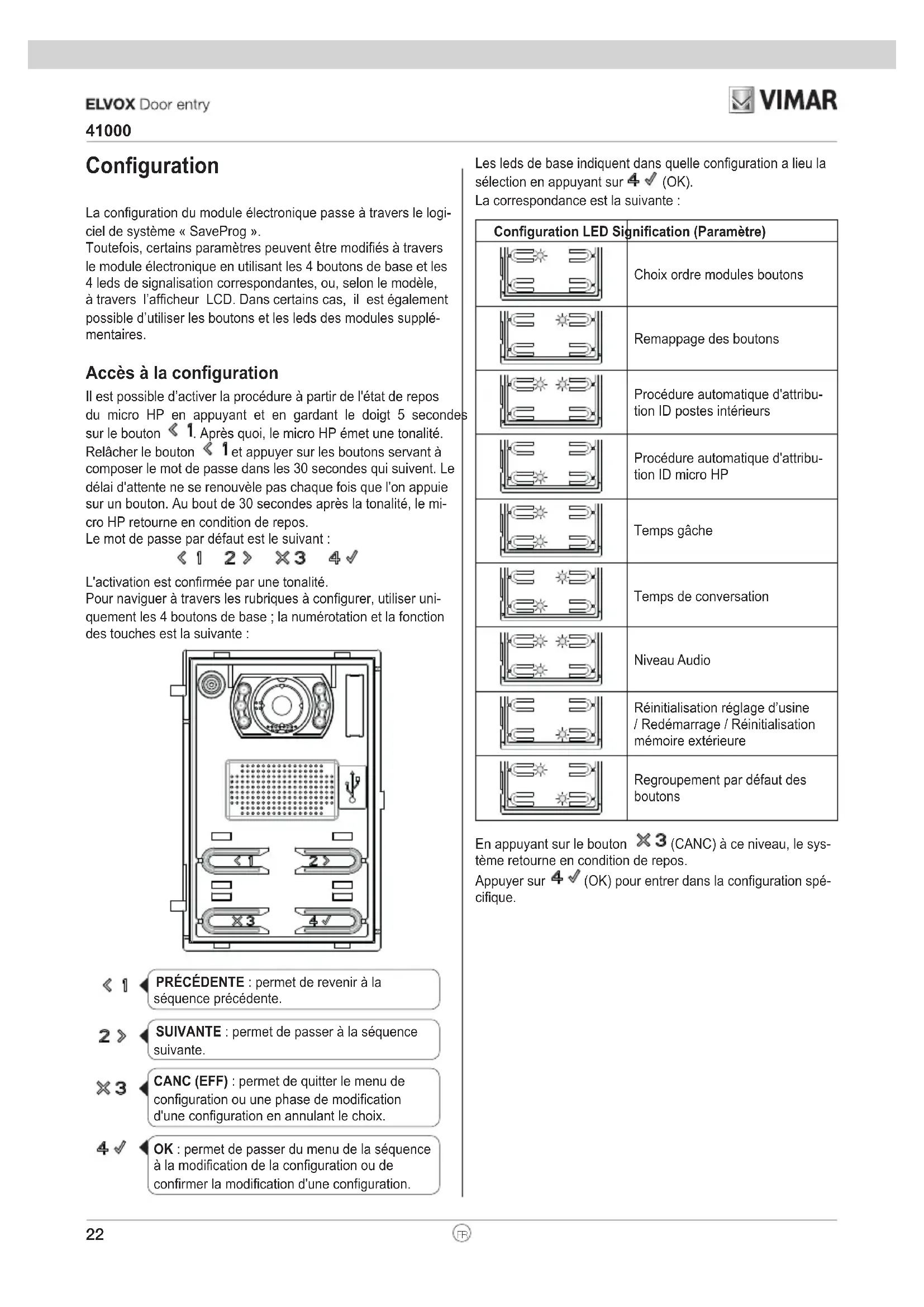

La configuration du module électronique passe à travers le logiciel de système « SaveProg ».

Toutefois, certains paramètres peuvent être modifiés à travers le module électronique en utilisant les 4 boutons de base et les 4 leds de signalisation correspondantes, ou, selon le modèle, à travers l'afficheur LCD. Dans certains cas, il est également possible d'utiliser les boutons et les leds des modules supplémentaires.

Accès à la configuration

Il est possible d'activer la procédure à partir de l'état de repos du micro HP en appuyant et en gardant le doigt 5 secondes sur le bouton « 1 ». Après quoi, le micro HP émet une tonalité.

Relâcher le bouton « 1 » et appuyer sur les boutons servant à composer le mot de passe dans les 30 secondes qui suivent. Le délai d'attente ne se renouvelle pas chaque fois que l'on appuie sur un bouton. Au bout de 30 secondes après la tonalité, le micro HP retourne en condition de repos.

Le mot de passe par défaut est le suivant :

L'activation est confirmée par une tonalité.

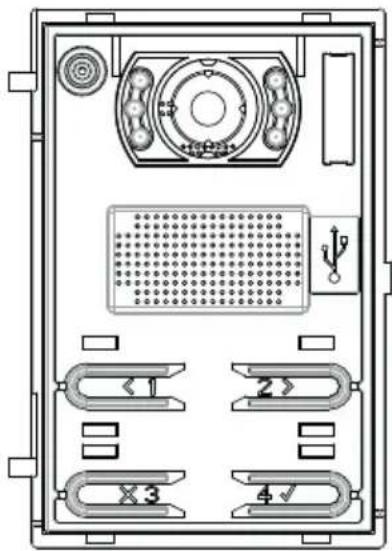

Pour naviguer à travers les rubriques à configurer, utiliser uniquement les 4 boutons de base ; la numérotation et la fonction des touches est la suivante :

PRÉCÉDENTE : permet de revenir à la séquence précédente.

SUIVANTE : permet de passer à la séquence suivante.

CANC (EFF) : permet de quitter le menu de configuration ou une phase de modification d'une configuration en annulant le choix.

OK : permet de passer du menu de la séquence à la modification de la configuration ou de confirmer la modification d'une configuration.

Les LEDs de base indiquent dans quelle configuration a lieu la sélection en appuyant sur 4 √ (OK).

La correspondance est la suivante :

Configuration LED Signification (Paramètre)
	Choix ordre modules boutons
	Remappage des boutons
	Procédure automatique d'attribu-tion ID postes intérieurs
	Procédure automatique d'attribu-tion ID micro HP
	Temps gâche
	Temps de conversation
	Niveau Audio
(ZHGD)	Réinitialisation réglage d'usine/ Redémarrage / Réinitialisationmémoire extérieure
	Regroupement par défaut desboutons

En appuyant sur le bouton ✗3 (CANC) à ce niveau, le système retourne en condition de repos.

Appuyer sur √ (OK) pour entrer dans la configuration spécifique.

Séquence de configurations

Appuyer 5 secondes sur

< 1.

Taper le mot de passe :

(réglage d'usine)

Choix de l'ordre des modules des boutons

Remappage des boutons

Procédure automatique d'attribution ID postes intérieurs

Procédure automatique d'attribution ID micro HP

4 √

4 √

4 √

4 √

Attribution ID pour les micro HP non secondaires

Attribution ID pour tous les micro HP

Temps gâche

Temps de conversation Niveau Audio

Réinitialisation réglage d'usine / Redémarrage / Réinitialisation mémoire

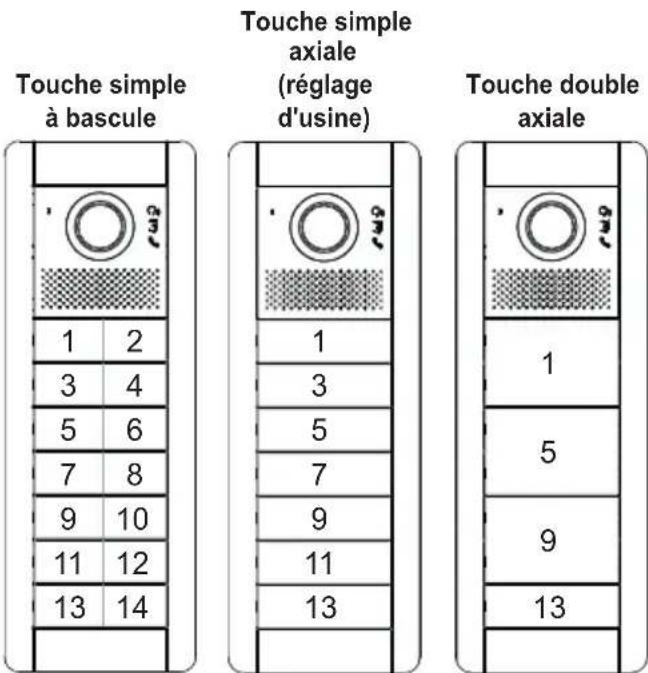

Regroupement par défaut des boutons

4 √

4 √

4 √

4 √

4 √

1 seconde (réglage d'usine)

2 minutes (réglage d'usine)

Niveau 1 Réinitialisation

réglage d'usine

Touche simple à bascule

5 secondes 5 minutes Niveau 2 Redémarrage

système complet

Touche simple axiale (réglage d'usine)

4 leds clignotantes : Valeur différente

4 leds clignotantes : Valeur différente

Niveau 3 (réglage d'usine)

Réinitialisation mémoire extérieure

Touche double axiale

Niveau 4

1. Choix ordre modules boutons

Confirmer en appuyant sur (OK) pour choisir l'ordre des éventuels modules Art. 41010 connectés au micro HP. Les 4 boutons du module de base passent automatiquement à la première place.

Si la procédure peut commencer, les 4 leds du module de base commencent à clignoter lentement ; dans le cas contraire, une seule s'allume pour indiquer un code d'erreur. Appuyer sur ✗3 (CANC) puis à nouveau sur (OK) pour essayer à nouveau d'accéder à la procédure de mise en ordre.

Une fois la procédure commencée, il est possible de l'annuler en appuyant sur ✗3 (CANC). Le micro HP sort de la configuration des paramètres sans que les modifications aient été sauvegardées.

Les leds de tous les modules Art. 41010 commencent à clignoter. Le nombre de leds clignotant pour chaque module indique leur position actuelle de sorte que le module n° 1 présente une seule led qui clignote, et ainsi de suite. Si toutes les leds d'un module clignotent, cela signifie que la position de ce module n'a pas encore été décidée.

Appuyer sur un bouton au choix pour chaque module afin d'indiquer quel sera l'ordre des modules. Le bouton en haut à gauche du premier module prendra le n° 5, le bouton en haut à gauche du deuxième module prendra le n° 15 et ainsi de suite.

Vous avez 10 secondes à disposition pour compléter cette opération. Le temps redémarre chaque fois que l'on appuie sur un bouton. Si l'opération n'est pas complétée, la configuration ne sera pas mise à jour.

Après avoir choisi la position d'un module, la quantité de leds correspondant à la position choisie s'allumera.

La procédure cesse automatiquement après avoir donné une position au dernier module. Les leds s'allument toutes ensemble.

Le micro HP émettra une tonalité d'avertissement même si l'on quitte la procédure.

2. Remappage des boutons

Par défaut, chaque bouton du micro HP appelle un poste intérieur en fonction de sa propre position. Il est possible de modifier cette correspondance pour chaque bouton en procédant à la configuration suivante.

Confirmer en appuyant sur 4 √ (OK) ; les leds commencent à clignoter dans l'attente que l'on appuie sur un bouton au choix, y compris sur ceux des modules supplémentaires. Après avoir appuyé sur le bouton, seule la led correspondante reste allumée. Vous disposez de 30 secondes pour porter à terme la configuration qui consiste à :

Appuyer sur le même bouton pour obtenir sa configuration par défaut

Appuyer sur un bouton d'un poste intérieur qui enclenche la gâche, ou F1 ou F2 ou entraîne l'activation d'un relais ou l'appel au standard.

La procédure doit forcément être complétée. Chaque bouton du micro HP émet une tonalité appropriée.

3. Procédure automatique d'attribution ID postes intérieurs

Le micro HP servant de base à la configuration doit être Maître

S'il est configuré comme Vertical. S'il est configuré comme Horizontal, il doit fonctionner comme Maître après avoir programmé un ou plusieurs routeurs Art. 69RS.

Après avoir appuyé sur 4 √ (OK) pour lancer la procédure, les 4 leds de base clignotent dans l'attente que l'on appuie sur un bouton qui lance l'attribution automatique des ID aux postes intérieurs qui le demanderont.

Après avoir choisi l'ID, il reste 5 minutes pour en demander l'attribution de la part d'un poste intérieur. Le poste intérieur principal doit être attribué en premier puis il faudra passer à ses postes intérieurs secondaires, le cas échéant.

Après avoir attribué l'ID au premier bouton choisi, le module électronique passe automatiquement à l'attribution de l'ID du bouton suivant.

Après chaque attribution réussie, le micro HP effectue automatiquement un appel de vérification vers le poste intérieur qui vient d'être codé.

Après chaque attribution complète, il reste 5 minutes pour procéder à la suivante.

4. Procédure automatique d'attribution ID micro HP

Réservée au micro HP auquel l'on souhaite attribuer l'ID Maître (ID=1).

La procédure prévoit que les micro-hautparleurs supportent l'attribution automatique de l'ID.

En appuyant sur 4 √ (OK), le micro HP servant de base à la procédure devient Maître, indépendamment de son ID précédent et de l'ID des autres micro HP. Les autres micro HP ayant déjà un ID attribué et n'étant pas Maître ne participent pas à la procédure d'attribution de l'ID.

Durant l'attente pour la recherche des ID disponibles, les 4 leds de base des micro HP concernés s'allument l'une après l'autre selon l'ordre 1-2-4-3 de sorte à simuler la rotation horaire d'une lumière. Durant le contrôle servant à confirmer que l'ID est unique, opération effectuée par un micro HP à la fois, les 4 leds de base clignotent ensemble.

La procédure doit forcément être complétée. Une fois la procédure terminée, le micro HP émet une tonalité appropriée.

Remarque 2 : il est possible de forcer l'attribution de l'ID pour tous les micro HP en procédant de la façon suivante.

Cette procédure permet de redéfinir l'ID de tous les micro HP présents sur l'installation. Les ID utilisés se suivront mais certaines programmations (par exemple gâche commune) pourraient ne plus être valides.

Le choix s'effectue en sélectionnant la modalité d'attribution de l'ID à travers les boutons < 1 (PRÉCÉDENTE) et 2 (SOUVANTE).

Configuration LED Signification
	Attribution ID pour les micro HP non secondaires
	Attribution ID pour tous les micro HP

Avant de passer à cette procédure, le microprogramme prévoit

que le micro HP, à l'allumage, après qu'il soit resté 10 secondes au repos et indépendamment de l'ID (qui doit toutefois être attribué), contrôle s'il existe d'autres micro HP ayant le même ID. S'il en trouve au moins un, la procédure décrite ci-après se déclenche instantanément. S'il en existe plusieurs, ils chercheront, un par un, un ID qui leur sera attribué.

5. Temps gâché

Selon la procédure décrite ici, le temps gâche est réglable uniquement sur 1 seconde (réglage d'usine) et 5 secondes. SaveProg permet d'obtenir d'autres valeurs de 0 (gâche complètement désactivée) à 254 secondes. Si cette opération a été préalablement effectuée, les 4 leds clignoteront pour signaler que la configuration est en phase de modification et qu'il sera ensuite impossible de la rétablir à travers les procédures indiquées ici.

Configuration LED Signification
	1 seconde (réglage d'usine)
	5 secondes
	Les 4 leds clignotent : Valeur différente de la précédente

Attribuer aux boutons « 1 » (PRÉCÉDENTE) et « 2 » (SUIVANTE) uniquement des valeurs admises. Si l'on essaie de passer avant le premier ou après le dernier, le micro HP retentit pour signaler qu'aucune autre valeur n'est valide.

En partant d'une configuration avec les leds qui clignotent, appuyer une première fois sur le bouton (PRÉCÉDENTE) pour définir la première valeur possible ; appuyer sur le bouton 2 (SUIVANTE) pour définir la dernière valeur possible.

Appuyer sur ✗3 (CANC) pour revenir au niveau précédent, sans sauvegarder les modifications.

Appuyer sur 4 √ (OK) pour confirmer le choix.

6. Temps de conversation

Selon la procédure décrite ici, le temps de conversation est réglable uniquement sur les valeurs 2 (réglage d'usine) et 5 minutes. SaveProg permet d'obtenir d'autres valeurs de 10 à 2540 secondes. Si cette opération a été préalablement effectuée, les 4 leds clignoteront pour signaler que la configuration est en phase de modification et qu'il sera ensuite impossible de la rétablir à travers les procédures indiquées ici.

Configuration LED Signification
	2 minutes (réglage d'usine)
	5 minutes

Les 4 leds clignotent : Valeur différente de la précédente

Attribuer aux boutons « 1 (PRÉCÉDENTE) » et « 2 (SUIVANTE) » uniquement des valeurs admises. Si l'on essaie de passer avant le premier ou après le dernier, le micro HP retentit pour signaler qu'aucune autre valeur n'est valide.

En partant d'une configuration avec les leds qui clignotent, appuyer une première fois sur le bouton (PRÉCÉDENTE) pour définir la première valeur possible ; appuyer sur le bouton 2 > (SUIVANTE) pour définir la dernière valeur possible.

Les temps d'auto-allumage et de réponse restent les mêmes alors qu'avec SaveProg, les temps d'appel, d'auto-allumage et de conversation doivent être définis en les distinguant.

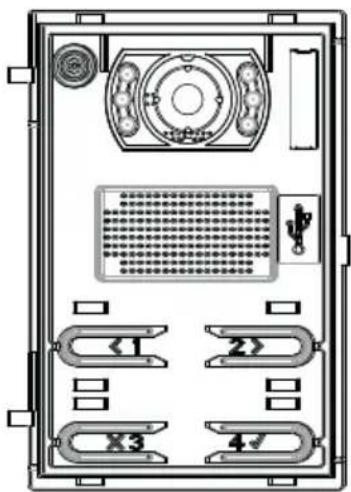

Appuyer sur ✗3 (CANC) pour revenir au niveau précédent, sans sauvegarder les modifications.

Appuyer sur 4 √ (OK) pour confirmer le choix.

7. Niveau audio

Le niveau audio est configurable sur 4 niveaux.

Configuration LED Signification
	Niveau 1
	Niveau 2
	Niveau 3 (réglage d'usine)
	Niveau 4

Appuyer sur ✗3 (CANC) pour revenir au niveau précédent, sans sauvegarder les modifications. Appuyer sur 4 √ (OK) pour confirmer le choix.

8. Réinitialisation des réglages d'usine / Redémarrage / Réinitialisation de la mémoire extérieure

Configuration LED Signification
	Réinitialisation réglage d'usine
	Redémarrage système complet
	Réinitialisation mémoire extérieure (répertoire, touches d'accès, remappage)

En confirmant la « réinitialisation réglage d'usine » en appuyant sur 4 √ (OK), le micro HP émet une tonalité qui dure 8 secondes. Durant ce laps de temps, appuyer 3 fois sur le bouton 4 √ (OK). Si cette opération n'est pas portée à terme, le micro HP se met en condition de repos.

En confirmant le « redémarrage système complet », le poste intérieur commande à tous les dispositifs du système dont il fait partie de redémarrer puis il redémarre à son tour. Cela correspond à appuyer sur le bouton de réinitialisation du micro HP Maître des générations précédentes.

En confirmant la réinitialisation de la mémoire extérieure, les noms éventuellement mémorisés dans le Répertoire, les codes d'accès et le remappage des boutons seront effacés.

9. Regroupement par défaut des boutons

Confirmer en appuyant sur (OK) pour choisir comment le micro HP regroupe les boutons d'appel.

Par défaut, les micro HP présentent les boutons regroupés deux par deux dans le sens horizontal pour l'emploi de la touche simple axiale Art. 41110. Cette touche peut actionner un ou les deux boutons mécaniques se trouvant sur une même rangée. Il existe également une touche simple à bascule Art. 41111 qui permet d'actionner le bouton mécanique simple et une touche double axiale Art. 41112 qui actionne jusqu'à 4 boutons.

Attribuer aux boutons « 1 » (PRÉCÉDENTE) et « 2 » (SUIVANTE) uniquement des valeurs admises. Si l'on essaie de passer avant le premier ou après le dernier, le micro HP retentit pour signaler qu'aucune autre valeur n'est valide.

En partant d'une configuration avec les LEDs qui clignotent, appuyer une première fois sur le bouton (PRÉCÉDENTE) pour définir la première valeur possible ; appuyer sur le bouton 2 » (SUIVANTE) pour définir la dernière valeur possible.

Article Description Led
41111	Touche simple à bascule
41110	Touche simple axiale (réglage d'usine)
41112 Touche double axiale

Appuyer sur (CANC) pour revenir au niveau précédent, sans sauvegarder les modifications.

Appuyer sur 4 √ (OK) pour confirmer le choix.

Remarque : pour le module 10 boutons Art. 41010, sélectionner la modalité Touche double axiale pour forcer la dernière paire de boutons sur Touche simple axiale.

SaveProg permet de modifier le regroupement de façon arbitraire mais la dernière rangée de chaque module ne peut pas être configurée comme Touche double axiale.

La figure ci-après illustre les configurations du micro HP et d'un module boutons dans les trois cas possibles ainsi que les postes intérieurs correspondants pour chaque groupe. Pour les

appels, faire référence au premier module extérieur.

Touche simple à bascule 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Touche simple axiale (réglage d'usine) 1 3 5 7 9 11 13 Touche double axiale 1 5 9 13

L'emplacement choisi pour les postes intérieurs, avec saut de numérotation, permet de ne pas codifier à nouveau les postes intérieurs déjà présents ou de configurer à nouveau les micro HP déjà présents au cas où le regroupement des boutons devrait être modifié par la suite à travers cette procédure ou à travers SaveProg.

Configuration avancée (via PC)

La configuration avancée du module électronique se fait via PC à travers le logiciel de gestion du système du fili « SaveProg », disponible sur le site www.vimar.com et en raccordant le module électronique au PC à travers un câble USB-MiniUSB.
