ELVOX 41000 - Intercomunicador Vimar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Módulo electrónico de audio básico para placas modulares Serie Pixel, utilizable en instalaciones con tecnología Due Fili Plus.
Dimensiones (aproximadas)	105 x 105 x 35 mm (módulo solo)
Peso (aproximado)	200 g
Alimentación	A través del bus Due Fili, tensión nominal 28 Vcc (21-28 Vcc), absorción máx. 300 mA.
Funciones principales	Control automático de ganancia, supresor de eco, configuración automática de direcciones, 4 botones de llamada básicos (extensible hasta 54 con módulos adicionales 41010), control de cerradura eléctrica, conector MiniUSB para configuración mediante software SaveProg.
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	Grado de protección IP54 (protección contra polvo y proyecciones de agua), índice de protección contra impactos IK08.
Piezas de repuesto y reparabilidad	Módulos adicionales: 41010 (botones), 41015 (portaetiquetas). Configuración mediante software SaveProg descargable en www.vimar.com. Conector MiniUSB para programación.
Información general	Marca Vimar, modelo ELVOX 41000, categoría Interfono. Compatible con Due Fili Plus. Temperatura de funcionamiento: -25°C a +55°C.

Preguntas frecuentes - ELVOX 41000 Vimar

¿Cómo instalar el módulo ELVOX 41000?

Instale la caja, el marco y el chasis, luego fije la unidad de audio y los módulos adicionales en los ejes. Conecte los módulos en cascada con el cableado suministrado, luego conecte la caja de bornes. Configure a través del puerto MiniUSB antes de finalizar la instalación mecánica.

¿Cuáles son las características técnicas de la alimentación?

La alimentación se realiza a través del bus Due Fili en los bornes 1 y 2 con una tensión nominal de 28 Vcc (mínima 21 Vcc). La absorción en reposo es de 25 mA, en comunicación 120 mA, y con activación de cerradura +50 mA. La corriente máxima en el bus es de 300 mA.

¿Cómo configurar los botones de llamada?

Utilice la configuración básica a través de los 4 botones frontales y los LEDs. Para un remapeo, acceda al menú presionando 5 segundos el botón 1, luego ingrese la contraseña predeterminada. Navegue con los botones Anterior/Siguiente y valide con OK. También puede usar el software SaveProg a través de PC.

¿Cómo ajustar el tiempo de cerradura?

En el menú de configuración, seleccione 'Tiempo de cerradura'. Puede elegir entre 1 segundo (ajuste de fábrica) y 5 segundos mediante los botones Anterior/Siguiente. Para otros valores (0 a 254 segundos), use el software SaveProg.

¿Cómo realizar un restablecimiento de fábrica?

En el menú, seleccione 'Restablecimiento de configuración de fábrica' y confirme con OK. El micrófono/altavoz emitirá un tono de 8 segundos; presione 3 veces el botón OK durante este tono para confirmar. De lo contrario, el dispositivo vuelve a modo de espera.

¿Qué hacer si se produce el efecto Larsen?

El módulo ELVOX 41000 está equipado con un supresor de eco que elimina automáticamente el efecto Larsen. Si el problema persiste, verifique que el micrófono y el altavoz no estén obstruidos y que la ganancia de audio esté ajustada correctamente (niveles 1 a 4 en el menú de configuración).

¿Cómo conectar módulos adicionales?

Utilice el cableado especial suministrado para conectar en cascada los módulos adicionales (art. 41010 para botones, art. 41015 para portaetiquetas) a la unidad de audio. La corriente máxima para los módulos adicionales es de 500 mA (hasta 5 módulos).

¿Cómo asignar los ID a los postes interiores?

En el menú, seleccione 'Procedimiento automático de asignación de ID de postes interiores'. Presione un botón de la placa para iniciar la asignación. Los postes interiores deben solicitar un ID dentro de los 5 minutos. El módulo asigna los ID secuencialmente y realiza una llamada de verificación después de cada asignación.

¿Cuáles son los niveles de protección del módulo?

El módulo ELVOX 41000 cuenta con un grado de protección IP54 (resistente al polvo y proyecciones de agua) y un índice de protección contra impactos IK08 (resistencia a impactos). Funciona entre -25°C y +55°C.

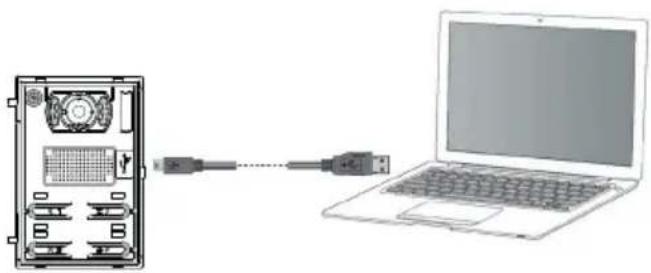

¿Cómo actualizar la configuración a través de PC?

Descargue el software SaveProg en www.vimar.com. Conecte el módulo a un PC mediante un cable USB-MiniUSB en el conector frontal. Inicie el software para realizar configuraciones avanzadas (tiempo, direcciones, remapeo, etc.).

MANUAL DE USUARIO ELVOX 41000 Vimar

Unidad audio Due Fili Plus

El manual de instrucciones se puede descargar en la página web www.vimar.com

Índice

Normas de instalación.... 6

Conformidad a las normas 6

Descripción 6

Características técnicas 6

Procedimiento de montaje 6

Vista frontal y posterior.... 9

Esquemas de conexión 11

Ajustes 32

Configuración avanzada (por PC) 36

Normas de instalación

La instalacion debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material electrico en el país donde se instalen los productos.

Conformidad normativa

Directiva EMC

Normas EN 60065, EN 61000-6-1 y EN 61000-6-3.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida útil, se debe recoger separado de los demás residuos.

Al final del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m ^2 , es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.

Descripción

Módulo electrónico audio base, para placas modulares Serie Pixel, para instalaciones con tecnología Due Fili Plus.

Puede combinarse con módulos adicionales de 10 pulsadores (41010) y módulo placa tarjetero (41015), mediante el cableado suministrado.

Este módulo electrónico está provisto de:

• control automático de la ganancia sobre la potencia suminis - trada por el altavoz, en función del tipo de instalación;
• supresor de eco para eliminar el efecto Larsen;
• configuración automática de las direcciones de los aparatos internos;
• configuración automática de las direcciones de los aparatos externos;
• cuatro pulsadores de llamada a los aparatos internos de tipo tradicional, colocados en dos filas (2+2).
• posibilidad de controlar hasta un máximo de 54 llamadas con pulsador, utilizando los módulos de pulsadores adicionales

41010.

• accionamiento de una cerradura eléctrica conectada directa -mente a los bornes S+ y S- y posible conexión de un pulsador adicional local para abrir la cerradura a los bornes CA+ y CA-(como alternativa, con el software SaveProg los bornes CA+ y CA- pueden configurarse como entrada de un sensor para la señalización de "Puerta abierta".
• conector MiniUSB frontal para la conexión de un PC a través de un cable USB-MiniUSB, para realizar los ajustes utilizando el software de gestión del sistema Due Fili Plus "Save Prog", que se puede descargar en la página www.vimar.com.
• Posibilidad de realizar los ajustes básicos con los cuatro pul - sadores de llamada frontales y los correspondientes cuatro leds de señalización.

Características técnicas

- Alimentación por Bus Due Fili, a través de los bornes 1 y 2: 28 Vcc nominal.

- Tensión mínima en los bornes 1 y 2: 21 Vcc

- Absorción por Bus:

Estado 41000
en stand-by 25 mA
en comunicación 120 mA
activación de la cerradura + 50 mA
máxima de módulos adicionales + 130 mA
máxima 300 mA

El suministro máximo de corriente a los módulos electrónicos adicionales (back panel) es de 500 mA (máximo 5 modelos adicionales).

Para el dimensionamiento de la carga en el back panel y en el bus, haga referencia a los módulos adicionales.

- Temperatura de funcionamiento: -25°C / +55°C.

- Grado de protección IP54

- Grado de protección contra impactos IK08 (Pixel)

Procedimiento de montaje.

1. Monte la caja, el marco y el bastidor siguiendo las instrucciones correspondientes.
2. Sujete la unidad electrónica audio y los posibles módulos adicionales a los pasadores de los marcos;
3. Conecte en cascada los módulos electrónicos adicionales a la unidad electrónica audio, con el cableado suministrado;
4. Conecte la caja de conexiones de la unidad audio.
5. Realice las configuraciones y la programación de los parámetros de la placa, utilizando el USB del módulo audio.
6. Complete la instalación de las partes mecánicas.

Sustitución o eliminación de módulos electrónicos.

Pasos:

1. Desconecte la caja de conexiones de la unidad electrónica audio.
2. Desconecte los cableados de los módulos electrónicos adicionales de la unidad electrónica base.
3. Quite/reemplace los módulos.
4. Conecte los nuevos módulos electrónicos adicionales a la unidad audio.
5. Vuelva a conectar la unidad audio.
6. Realice los ajustes necesarios para el funcionamiento de los módulos adicionales reemplazados.

Caraterísticas técnicas 7

Características técnicas

a) Altavoz
b) Micrófono
e) Pulsadores de llamada
f) Conector Mini USB para la configura-ción a través de PC y software específico.
h) Caja de bornes de conexión extraíble
i) Conector para la conexión a los módulos electrónicos adicionales (con cableado 41191)

Descripción de la caja de conexiones

Función de los bornes
B2	Bus Due Fili
B1
CA+	Pulsador suplementario para cerradura (predeterminado).Como alternativa (si se configura con SaveProg), entrada de sen-sor para señalización de “Puerta abierta”.
CA-
S+	Salida cerradura eléctrica
S-

Nota: salidas S+/S-. La placa suministra un pico de corriente I_T>1 A durante 10 ms y después una corriente de mantenimiento I_M=200 mA por toda la duración de la orden de apertura de la cerradura (consulte el tiempo de activación de la cerradura).

D - Placa externa con módulo audio 41000

F - Alimentador del sistema

L - Cerradura eléctrica 12 Vcc

P - Pulsador suplementario cerradura

X - Cable trenzado

F - Alimentador de sistema

L - Trinco eléctrico 12 Vcc

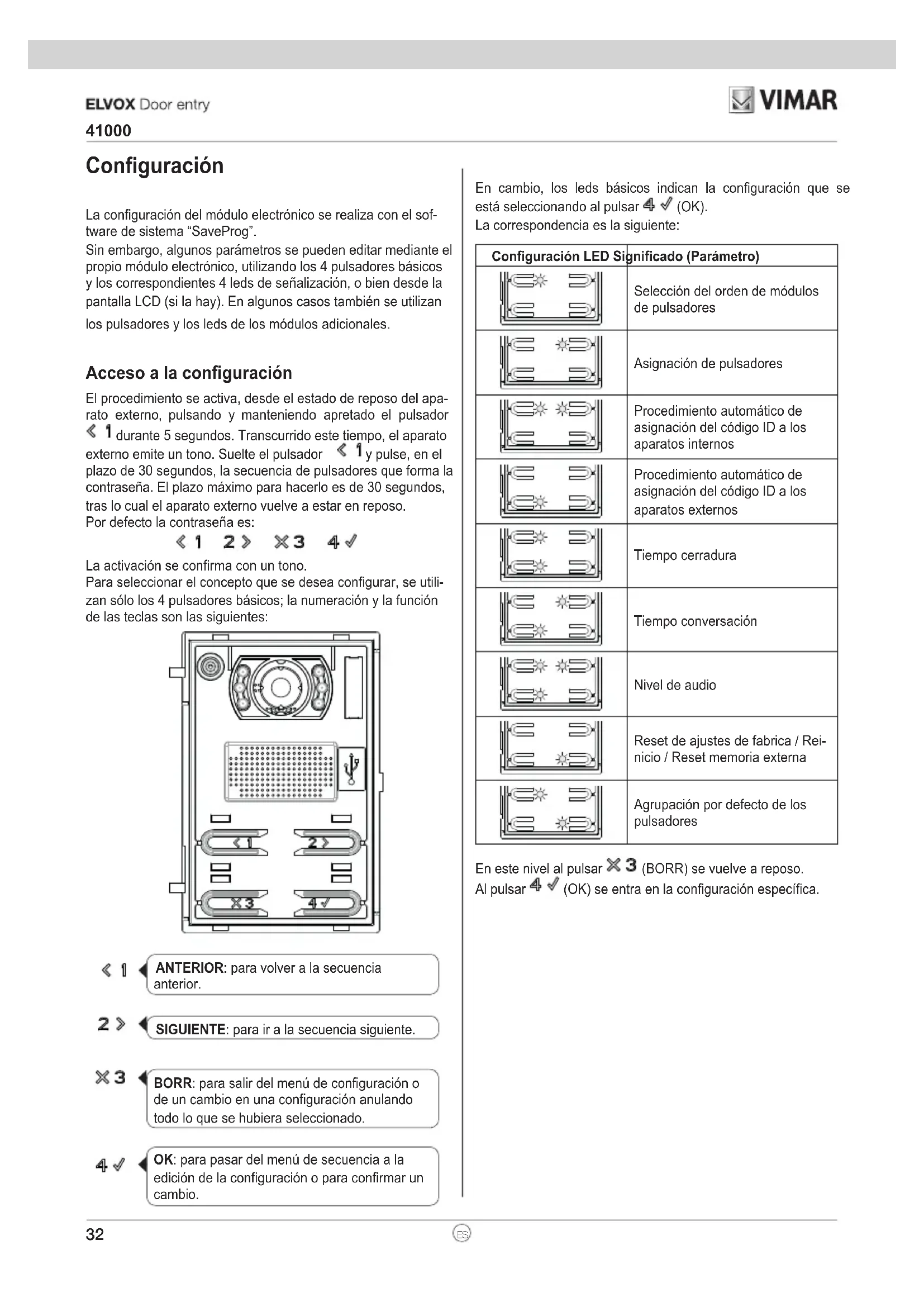

La configuración del módulo electrónico se realiza con el software de sistema "SaveProg".

Sin embargo, algunos parámetros se pueden editar mediante el propio módulo electrónico, utilizando los 4 pulsadores básicos y los correspondientes 4 leds de señalización, o bien desde la pantalla LCD (si la hay). En algunos casos también se utilizan los pulsadores y los leds de los módulos adicionales.

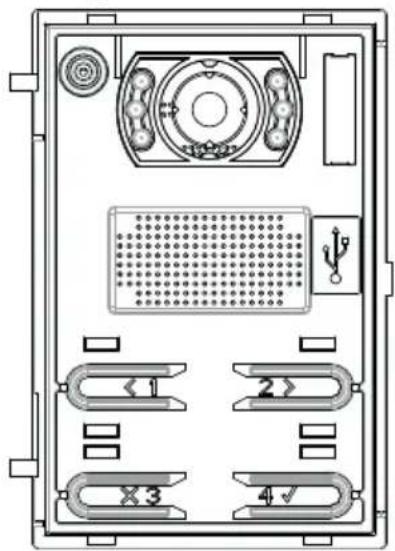

Acceso a la configuración

El procedimiento se activa, desde el estado de reposo del aparato externo, pulsando y manteniendo apretado el pulsador < 1 durante 5 segundos. Transcurrido este tiempo, el aparato externo emite un tono. Suelte el pulsador < 1 y pulse, en el plazo de 30 segundos, la secuencia de pulsadores que forma la contraseña. El plazo máximo para hacerlo es de 30 segundos, tras lo cual el aparato externo vuelve a estar en reposo.

Por defecto la contraseña es:

La activación se confirma con un tono.

Para seleccionar el concepto que se desea configurar, se utilizan sólo los 4 pulsadores básicos; la numeración y la función de las teclas son las siguientes:

ANTERIOR: para volver a la secuencia anterior.

SIGUIENTE: para ir a la secuencia siguiente.

BORR: para salir del menú de configuración o de un cambio en una configuración anulando todo lo que se hubiera seleccionado.

OK: para pasar del menú de secuencia a la edición de la configuración o para confirmar un cambio.

En cambio, los leds básicos indican la configuración que se está seleccionando al pulsar 4 √ (OK).

La correspondencia es la siguiente:

Configuración LED Significado (Parámetro)
	Selección del orden de módulos de pulsadores
	Asignación de pulsadores
	Procedimiento automático de asignación del código ID a los aparatos internos
	Procedimiento automático de asignación del código ID a los aparatos externos
	Tiempo cerradura
	Tiempo conversación
	Nivel de audio
	Reset de ajustes de fabrica / Reinicio / Reset memoria externa
	Agrupación por defecto de los pulsadores

En este nivel al pulsar ✗3 (BORR) se vuelve a reposo. Al pulsar 4 √ (OK) se entra en la configuración específica.

Secuencia de ajustes

Pulse durante 5 se-

qundos.

Teclee la contraseña:

(por defecto)

Selección del orden de módulos de pulsadores

Asignación de pulsadores

4 √

4 √

Procedimiento automático de asignación ID a

4 √

Procedimiento automático de asignación ID a

aparatos externos

4 √

Asignación de código ID para los aparatos externos no secundarios

Asignación de código ID para todos los aparatos externos

Tiempo cerradura

4 √

Tiempo conversación

4 √

Nivel de audio

4 √

Reset de ajustes de fabrica / Reinicio / Reset memoria externa

4 √

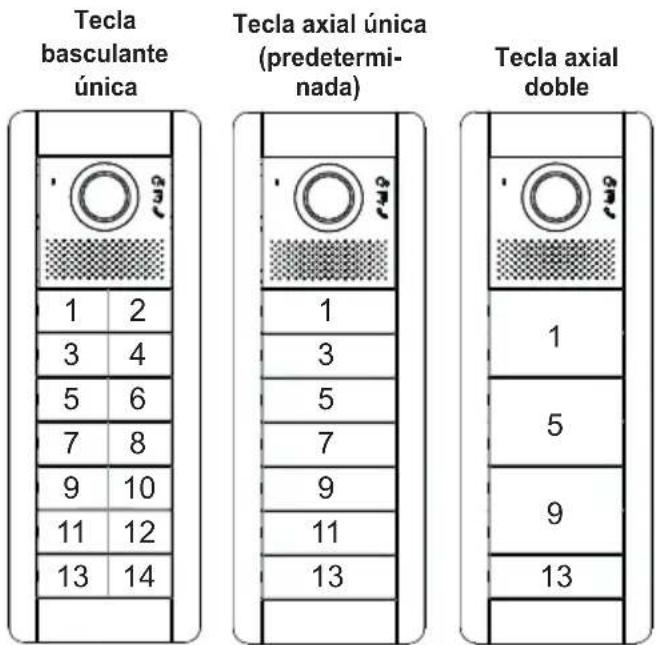

Agrupación por defecto de los pul- sadores

4 √

1 segundo (predeterminado)

2 minutos (predeterminado)

Nivel 1 Reset de ajustes

de fabrica (predeterminado)

Tecla basculante única

5 segundos 5 minutos Nivel 2 Reinicio de toda la

el 2 Reinicio de toda la

Nivel 3 (predeterminado)

instalación

Tecla axial única (predeterminada)

4 leds parpadeantes: Otro valor

4 leds parpadeantes: Otro valor

Reset memoria externa

Tecla axial doble

1. Selección del orden de módulos de pulsa- dores

Al confirmar con (OK) se selecciona el orden de los posibles módulos Art. 41010 conectados al aparato externo. Los 4 pulsadores del módulo básico se colocan automáticamente en el primer lugar.

Si el procedimiento puede comenzar, los 4 leds del módulo básico empiezan a parpadear lentamente; de lo contrario solo se enciende uno para indicar un código de error. Pulsando ✗3

(BORR) y luego de nuevo 4 √ OK es posible intentar volver a entrar en el procedimiento de ordenación.

Una vez en marcha, es posible anular el procedimiento pulsando (BORR): el aparato externo sale de la configuración de parámetros sin guardar los cambios.

Los leds de todos los módulos Art. 41010 comenzarán a par - padear. El número de leds que parpadean por cada módulo indica su posición actual, así que el módulo número 1 tendrá un único led parpadeante y así sucesivamente. Si parpadean todos los leds de un módulo, significa que ese módulo todavía está sin ordenar.

Pulse ahora cualquier pulsador por módulo para indicar el orden de los módulos. El pulsador arriba a la izquierda del primer módulo asumirá el número 5, el pulsador arriba a la izquierda del segundo módulo el 15 y así sucesivamente.

El plazo a disposición para completar la operación es de 10 segundos. Cada vez que se aprieta un pulsador el tiempo vuelve a ponerse en marcha. Si no se completa la operación, la configuración no se actualiza.

Una vez seleccionada la posición de un módulo, se enciende fijamente un número de leds equivalente a la posición seleccionada.

El procedimiento finaliza automáticamente después de ordenar el último módulo. Todos los leds se encienden con luz fija.

Al salir del procedimiento, el aparato externo siempre emite un tono de aviso.

2. Asignación de pulsadores

Por defecto, cada pulsador del aparato externo llama a un aparato interno en función de su posición en la secuencia. Es posible cambiar esta correspondencia, pulsador por pulsador, con la configuración que se describe a continuación.

Al confirmar con 4 √ (OK), los leds comienzan a parpadear a la espera de que se pulse cualquier pulsador, también de los módulos adicionales. Una vez apretado el pulsador, permanece encendido solo el led correspondiente. Hay un plazo de 30 segundos para finalizar la configuración que consiste en:

- Apretar el mismo pulsador para restablecer su configuración predeterminada.

- Pulsar en un aparato interno un pulsador que provoque el accionamiento de la cerradura, F1 o F2, la activación del relé o bien la llamada a la centralita.

No es posible finalizar el procedimiento antes de tiempo. Al apretar cualquier pulsador en el aparato externo, se escucha un tono.

3. Procedimiento automático de asignación de código ID a aparatos internos

Si el aparato externo desde el cual se realiza esta configuración está configurado como Vertical, debe ser Master. Si está configurado como Horizontal, debe funcionar como Master a través de la oportuna programación de uno o varios routers Art. 69RS.

Al pulsar 4 √ (OK) para poner en marcha el procedimiento, los 4 leds básicos parpadean a la espera de que se apriete un pulsador a partir del cual empezará la asignación automática de los códigos ID a los aparatos internos que lo soliciten.

Una vez elegido el ID, hay un plazo de 5 minutos para solicitar la asignación por parte de un aparato interno. Debe asignarse primero el aparato interno principal y posteriormente los aparatos internos secundarios, si los hay.

Una vez terminada la asignación del ID al primer pulsador elegido, el módulo electrónico pasa automáticamente a la asignación del ID al pulsador siguiente.

Después de cada asignación finalizada con éxito, el aparato externo envía automáticamente una llamada de comprobación al aparato interno recién codificado.

Después de cada asignación, hay un plazo de 5 minutos para realizar la siguiente.

4. Procedimiento automático de asignación de código ID a los aparatos externos

Debe realizarse solo en el aparato externo al que se desee asignar el ID Master (ID=1).

El procedimiento funciona con los aparatos externos que permiten la asignación automática del código ID.

Al pulsar 4 √ (OK), el aparato externo desde el cual se pone en marcha el procedimiento se convierte en Master, independientemente del ID que tenía anteriormente y del ID de los demás aparatos externos. Los demás aparatos externos con ID ya asignado y que no sean Master, no participan en el procedimiento de asignación del ID.

Durante la espera para la búsqueda de los códigos ID disponibles, los 4 leds básicos de los aparatos externos afectados se encienden uno cada vez en el orden 1-2-3-4 para simular la rotación horaria de una luz. Durante la comprobación de la unicidad del ID, realizada por un aparato externo cada vez, los 4 leds básicos parpadean juntos.

No es posible finalizar el procedimiento antes de tiempo. Al finalizar el procedimiento, el aparato externo emite un tono de aviso.

Nota 2: es posible forzar la asignación del ID para todos los aparatos externos.

Este procedimiento permite configurar de nuevo el código ID de todos los aparatos externos presentes en la instalación. Se utilizarán ID correlativos, pero algunas programaciones (por ejemplo, cerradura común) podrían dejar de ser válidas.

La selección se realiza seleccionando el modo de asignación del ID con los pulsadores < 1 (ANTERIOR) y 2 (SIGUIENTE).

Configuración LED Significado
	Asignación de código ID para los aparatos externos no secundarios
	Asignación de código ID para to-dos los aparatos externos

41000

Después de este procedimiento, el firmware prevé que al encendido, después de que el aparato externo haya permanecido en reposo durante 10 segundos, independientemente del código ID (que sin embargo debe haberse asignado) el mismo compruebe si existen otros aparatos externos con su propio ID. Si encuentra uno, se pone automáticamente en marcha el procedimiento que se describe a continuación. Si existe más de un código igual, por turno buscará un ID para asignar.

5. Tiempo cerradura

Con el procedimiento que se describe a continuación, es posible ajustar el tiempo de la cerradura solo a los valores de 1 segundo (predeterminado) y 5 segundos. Con SaveProg son posibles otros valores de 0 (cerradura totalmente desactivada) a 254 segundos. Si ya se ha hecho previamente, los 4 leds parpadean juntos para avisar que se está cambiando una configuración que luego no va ser posible restablecer con los procedimientos indicados a continuación.

Configuración LED Significado
	1 segundo (predeterminado)
	5 segundos
	Los 4 leds parpadean juntos:Otro valor distinto

Los pulsadores « 1 (ANTERIOR) y 2 SIGUIENTE) cambian entre los valores permitidos. Si se intenta ir antes del primero o después del último, el aparato externo emite un tono para avisar que no hay otros valores válidos.

Partiendo de una configuración con los leds parpadeantes, con la primera presión del pulsador « 1 (ANTERIOR) se configura el primer valor posible, mientras que con el pulsador 2 » (SIGUIENTE) se configura el último valor posible.

Al pulsar ✗3 (BORR) se vuelve al nivel anterior sin guardar los cambios.

Al pulsar 4 √ (OK) se confirma la selección.

6. Tiempo conversación

Con este procedimiento, el tiempo de conversación se puede ajustar sólo a los valores de 2 (predeterminado) y 5 minutos. Con SaveProg son posibles los demás valores de 10 a 2540 segundos. Si ya se ha hecho previamente, los 4 leds parpadean juntos para avisar que se está cambiando una configuración que luego no va ser posible restablecer con los procedimientos indicados a continuación.

Configuración LED Significado
	2 minutos (predeterminado)

	5 minutos
	Los 4 leds parpadean juntos:Otro valor distinto

Los pulsadores < 1 (ANTERIOR) y (SIGUIENTE) cambian entre los valores permitidos. Si se intenta ir antes del primero o después del último, el aparato externo emite un tono para avisar que no hay otros valores válidos.

Partiendo de una configuración con los leds parpadeantes, con la primera presión del pulsador < 1 (ANTERIOR) se configura el primer valor posible, mientras que con el pulsador 2 > (SI-GUIENTE) se configura el último valor posible.

El tiempo de autoencendido y el de respuesta no varían, en cambio con SaveProg los tiempos de llamada, autoencendido y conversación se configuran de forma independiente.

Al pulsar ✗3 (BORR) se vuelve al nivel anterior sin guardar los cambios.

Al pulsar 4 √ (OK) se confirma la selección.

7. Nivel de audio

El audio se puede configurar en 4 niveles.

Configuración LED Significado
	Nivel 1
	Nivel 2
	Nivel 3 (predeterminado)
	Nivel 4

Al pulsar ✗3 (BORR) se vuelve al nivel anterior sin guardar los cambios.

Al pulsar 4 √ (OK) se confirma la selección.

8. Reset de ajustes de fabrica / Reinicio / Reset memoria externa

Configuración LED Significado
	Reset de ajustes de fabrica (pre-determinado)
	Reinicio de toda la instalación

41000

Reset memoria externa (agenda, teclas de acceso, Asignación de pulsadores)

Al confirmar el "reset de los ajustes de fábrica" con 4 √ (OK), el aparato externo emite un tono continuo durante 8 segundos.

En este tiempo hay que pulsar 3 veces el pulsador √ (OK). Si no se finaliza esta operación, el aparato externo se queda en reposo.

Al confirmar el "reinicio de toda la instalación", el aparato interno ordena a todos los dispositivos de la instalación que se reinicien y después se reinicia el mismo. Desde el punto de vista funcional, esto equivale a apretar el pulsador de reset en el aparato externo Master de las generaciones anteriores.

Al confirmar el reset de la memoria externa se borran los nombres de la agenda, los códigos de accesos y las reasignaciones de pulsadores.

9. Agrupación por defecto de los pulsadores

Al confirmar con 4OK) se elige la forma en que el aparato externo agrupa los pulsadores para las llamadas.

Por defecto, los aparatos externos tienen los pulsadores agrupados de dos en dos en horizontal para la utilización de la tecla axial única Art. 41110. Esta tecla puede accionar uno o ambos pulsadores mecánicos colocados en la misma fila.

También existen la tecla basculante única Art. 41111 que permite accionar el pulsador mecánico, así como la tecla axial doble Art. 41112 que acciona hasta 4 pulsadores.

Los pulsadores < 1 (ANTERIOR) y 2 SIGUIENTE) cambian entre los valores permitidos. Si se intenta ir antes del primero o después del último, el aparato externo emite un tono para avisar que no hay otros valores válidos.

Partiendo de una configuración con los leds parpadeantes, con la primera presión del pulsador « 1 (ANTERIOR) se configura el primer valor posible, mientras que con el pulsador 2 » (SIGUIENTE) se configura el último valor posible.

Artículo Descripción LED
41111	Tecla basculante única
41110	Tecla axial única (predeterminada)
41112 Tecla axial doble

Al pulsar (BORR) se vuelve al nivel anterior sin guardar los cambios.

Al pulsar 4 √ (OK) se confirma la selección.

Nota: para el módulo de 10 pulsadores Art. 41010, al seleccionar el modo Tecla axial doble, la última pareja de pulsadores se convierte en Tecla axial única.

Con SaveProg es posible cambiar la agrupación de forma totalmente arbitraria, teniendo en cuenta que la última línea de cada

módulo no puede configurarse como Tecla axial doble.

En la figura siguiente se muestran las configuraciones del aparato externo y de un módulo de pulsadores en los tres casos posibles y con los respectivos aparatos internas correspondientes a cada grupo. Para las llamadas, hay que hacer referencia al primer módulo externo.

Tecla basculante única Tecla axial única (predeterminada) Tecla axial doble 1 2 3 4 5 6 7 8 9 10 11 12 13 14

La posición elegida para los aparatos internos, con saltos de numeración, permite evitar tener que codificar de nuevo los aparatos internos o los aparatos externos existentes en caso de cambio de agrupación de los pulsadores con este procedimiento o bien con SaveProg.

Configuración avanzada (por PC)

La configuración avanzada del módulo electrónico se realiza por PC utilizando el software para la gestión del sistema Due fili "SaveProg", disponible en la página www.vimar.com y conectando el módulo electrónico al PC a través de un cable USB-MiniUSB.
