Tipo di prodotto	Modulo elettronico audio base per piastre modulari Serie Pixel, utilizzabile su impianti con tecnologia Due Fili Plus.
Dimensioni (approssimative)	105 x 105 x 35 mm (modulo singolo)
Peso (approssimativo)	200 g
Alimentazione	Tramite bus Due Fili, tensione nominale 28 Vcc (21-28 Vcc), assorbimento max 300 mA.
Funzioni principali	Controllo automatico del guadagno, soppressore d'eco, configurazione automatica degli indirizzi, 4 pulsanti di chiamata base (estensibile fino a 54 con moduli aggiuntivi 41010), comando serratura elettrica, connettore MiniUSB per configurazione tramite software SaveProg.
Manutenzione e pulizia	Pulire con un panno morbido asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Grado di protezione IP54 (protezione contro polvere e schizzi d'acqua), indice di protezione contro gli urti IK08.
Ricambi e riparabilità	Moduli aggiuntivi: 41010 (pulsanti), 41015 (portanomi). Configurazione tramite software SaveProg scaricabile su www.vimar.com. Connettore MiniUSB per programmazione.
Informazioni generali	Marca Vimar, modello ELVOX 41000, categoria Citofono. Compatibile Due Fili Plus. Temperatura di funzionamento: da -25°C a +55°C.

Domande frequenti - ELVOX 41000 Vimar

Come installare il modulo ELVOX 41000?

Installare la scatola, il telaio e il telaio, quindi fissare l'unità audio e i moduli aggiuntivi sugli assi. Collegare i moduli in cascata con il cablaggio fornito, quindi collegare la scatola ai morsetti. Configurare tramite la porta MiniUSB prima di finalizzare l'installazione meccanica.

Quali sono le caratteristiche tecniche dell'alimentazione?

L'alimentazione avviene tramite il bus Due Fili sui morsetti 1 e 2 con una tensione nominale di 28 Vcc (minima 21 Vcc). L'assorbimento a riposo è di 25 mA, in comunicazione 120 mA, e con attivazione della serratura +50 mA. La corrente massima sul bus è di 300 mA.

Come configurare i pulsanti di chiamata?

Utilizzare la configurazione di base tramite i 4 pulsanti frontali e i LED. Per un rimappaggio, accedere al menu premendo 5 secondi sul pulsante 1, quindi inserire la password predefinita. Navigare con i pulsanti Precedente/Successiva e confermare con OK. È possibile anche utilizzare il software SaveProg tramite PC.

Come impostare il tempo di serratura?

Nel menu di configurazione, selezionare 'Tempo serratura'. È possibile scegliere tra 1 secondo (impostazione di fabbrica) e 5 secondi tramite i pulsanti Precedente/Successiva. Per altri valori (da 0 a 254 secondi), utilizzare il software SaveProg.

Come effettuare un ripristino alle impostazioni di fabbrica?

Nel menu, selezionare 'Ripristino impostazioni di fabbrica' e confermare con OK. L'altoparlante emetterà un tono di 8 secondi; premere 3 volte il pulsante OK durante questo tono per confermare. Altrimenti, il dispositivo torna in standby.

Cosa fare se si verifica l'effetto Larsen?

Il modulo ELVOX 41000 è dotato di un soppressore d'eco che elimina automaticamente l'effetto Larsen. Se il problema persiste, verificare che il microfono e l'altoparlante non siano ostruiti e che il guadagno audio sia impostato correttamente (livelli da 1 a 4 nel menu di configurazione).

Come collegare moduli aggiuntivi?

Utilizzare il cablaggio speciale fornito per collegare in cascata i moduli aggiuntivi (art. 41010 per pulsanti, art. 41015 per portanomi) all'unità audio. La corrente massima per i moduli aggiuntivi è di 500 mA (fino a 5 moduli).

Come assegnare gli ID ai posti interni?

Nel menu, selezionare 'Procedura automatica di assegnazione ID posti interni'. Premere un pulsante della piastra per avviare l'assegnazione. I posti interni devono richiedere un ID entro 5 minuti. Il modulo assegna gli ID in sequenza ed effettua una chiamata di verifica dopo ogni assegnazione.

Quali sono i livelli di protezione del modulo?

Il modulo ELVOX 41000 beneficia di un grado di protezione IP54 (a tenuta di polvere e schizzi d'acqua) e di un indice di protezione contro gli urti IK08 (resistenza agli impatti). Funziona tra -25°C e +55°C.

Come aggiornare la configurazione tramite PC?

Scaricare il software SaveProg su www.vimar.com. Collegare il modulo a un PC tramite un cavo USB-MiniUSB sul connettore frontale. Avviare il software per effettuare le configurazioni avanzate (tempi, indirizzi, rimappaggio, ecc.).

MANUALE UTENTE ELVOX 41000 Vimar

Unità Due Fili Plus audio base

Due Fili Plus audio unit

Unité audio Due Fili Plus

Il manuale istruzioni è scaricabile dal sito www.vimar.com

Indice

Regole d'installazione 2

Conformità Normativa 2

Descrizione 2

Caratteristiche tecniche 2

Procedura d'installazione 2

Viste frontale e posteriore 9

Schema di collegamento 11

Configurazioni 12

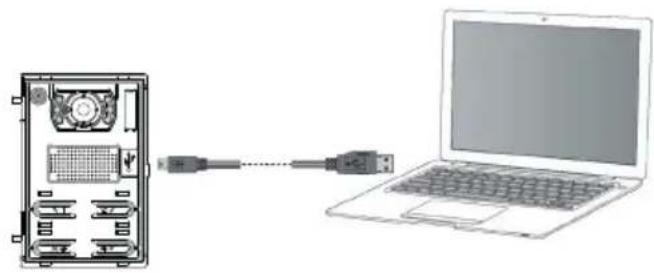

Configurazione avanzata (tramite PC) 16

Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Conformità normativa

Direttiva EMC

Norme EN 60065, EN 61000-6-1 e EN 61000-6-3.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m ^2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Descrizione

Modulo elettronico audio base, per targhe modulari Serie Pixel, impiegabile su impianti con tecnologia Due Fili Plus.

Può essere abbinato a moduli supplementari 10 pulsanti (41010) e modulo targa portanoni (41015), tramite l'apposito cablaggio fornito in dotazione.

Questo modulo elettronico è dotato di:

- automatic gain control sulla potenza erogata dall'altoparlante, in funzione del tipo di installazione;

- echo suppressor, per la rimozione dell'effetto Larsen;

- configurazione automatica degli indirizzi dei posti interni;

- configurazione automatica degli indirizzi dei posti esterni;

- quattro pulsanti di chiamata ai posti interni di tipo tradizionale in due file (2+2).

- possibilità di gestire fino ad un massimo di 54 chiamate a pulsante, utilizzando i moduli pulsanti supplementari 41010.

• comando di una serratura elettrica collegata direttamente ai morsetti S+ e S- e collegamento di un eventuale pulsante supplementare locale per apertura serratura ai morsetti CA+ e CA- (i morsetti CA+ e CA- sono in alternativa configurabili, tramite software SaveProg, come ingresso di un sensore per segnalazione "Porta aperta".
• connettore MiniUSB frontale per il collegamento di un PC tra - mite un cavo USB-MiniUSB, per effettuare le configurazioni utilizzando il Software di gestione del sistema Due Fili Plus "Save Prog", scaricabile dal sito www.vimar.com.
• Possibilità di effettuare le configurazioni di base tramite i quattro pulsanti di chiamata frontali e i relativi quattro LED di segnalazione.

Caratteristiche tecniche

• Alimentazione da Bus Due Fili, attraverso i morsetti 1 e 2: 28Vcc nominale.
• Tensione minima sui morsetti 1 e 2: 21Vcc
• Assorbimento dal Bus:

Situazione 41000
in Stand by 25 mA
in comunicazione 120 mA
attivazione serratura + 50 mA
massimo moduli supplementari + 130	mA
massimo 300 mA

L'erogazione massima di corrente verso i moduli elettronici supplementari (back panel) è di 500mA (massimo 5 moduli supplementari).

Fare riferimento ai moduli aggiuntivi per il dimensionamento del carico sul back panel e sul bus.

• Temperatura di funzionamento: -25°C / +55°C.
• Grado di protezione IP54
• Grado di protezione contro gli impatti IK08 (Pixel)

Procedura d'installazione.

1. Installare scatola, cornice e telaio, seguendo le relative istruzioni.
2. Fissare ai perni dei telai l'unità elettronica audio e gli eventuali altri moduli supplementari;
3. Collegare in cascata i moduli elettronici supplementari con l'unità elettronica audio, con il cablaggio fornito;
4. Collegare la morsettiera dell'unità audio.
5. Effettuare le configurazioni e la programmazione dei parametri della targa, usando USB del modulo audio.
6. Completare l'installazione delle parti meccaniche.

Sostituzione o rimozione di moduli elettronici.

Procedere in questo modo:

1. Scollegare la morsettiera dall'unità elettronica audio.
2. Scollegare i cablaggi dei moduli elettronici supplementari dall'unità elettronica base.
3. Rimuovere/sostituire i moduli.
4. Collegare i nuovi moduli elettronici supplementari con l'unità audio.
5. Ricollegare l'unità audio.
6. Effettuare le configurazioni necessarie per il funzionamento dei moduli supplementari sostituiti.

a) Altoparlante
b) Microfono
e) Pulsanti di chiamata
f) Connettore Mini USB per la configurazione tramite PC e Software specifico.
h) Morsettiera di collegamento estraibile
i) Connettore per il collegamento ai moduli elettronici supplementari (tramite cablaggio 41191)

Descrizione morsettiera di collegamento

Funzione dei morsetti
B2	Bus Due Fili
B1
CA+	Pulsante supplementare comando serratura (Default).In alternativa (se configurato tramite SaveProg), ingresso sensore per segnalazione di “Porta aperta”.
CA-
S+	Uscita serratura elettrica
S-

Nota: uscite S+/S-. La targa fornisce un picco di corrente I_T>1A per 10ms dopo il quale segue una corrente di mantenimento I_M=200mA per tutta la durata del comando serratura (vedi tempo serra tura).

D - Targa esterna con modulo audio 41000
F - Alimentatore di sistema
L - Serratura elettrica 12 Vcc
P - Pulsante supplementare comando serratura
X - Cavo twistato

D - Entrance panel with audio module 41000

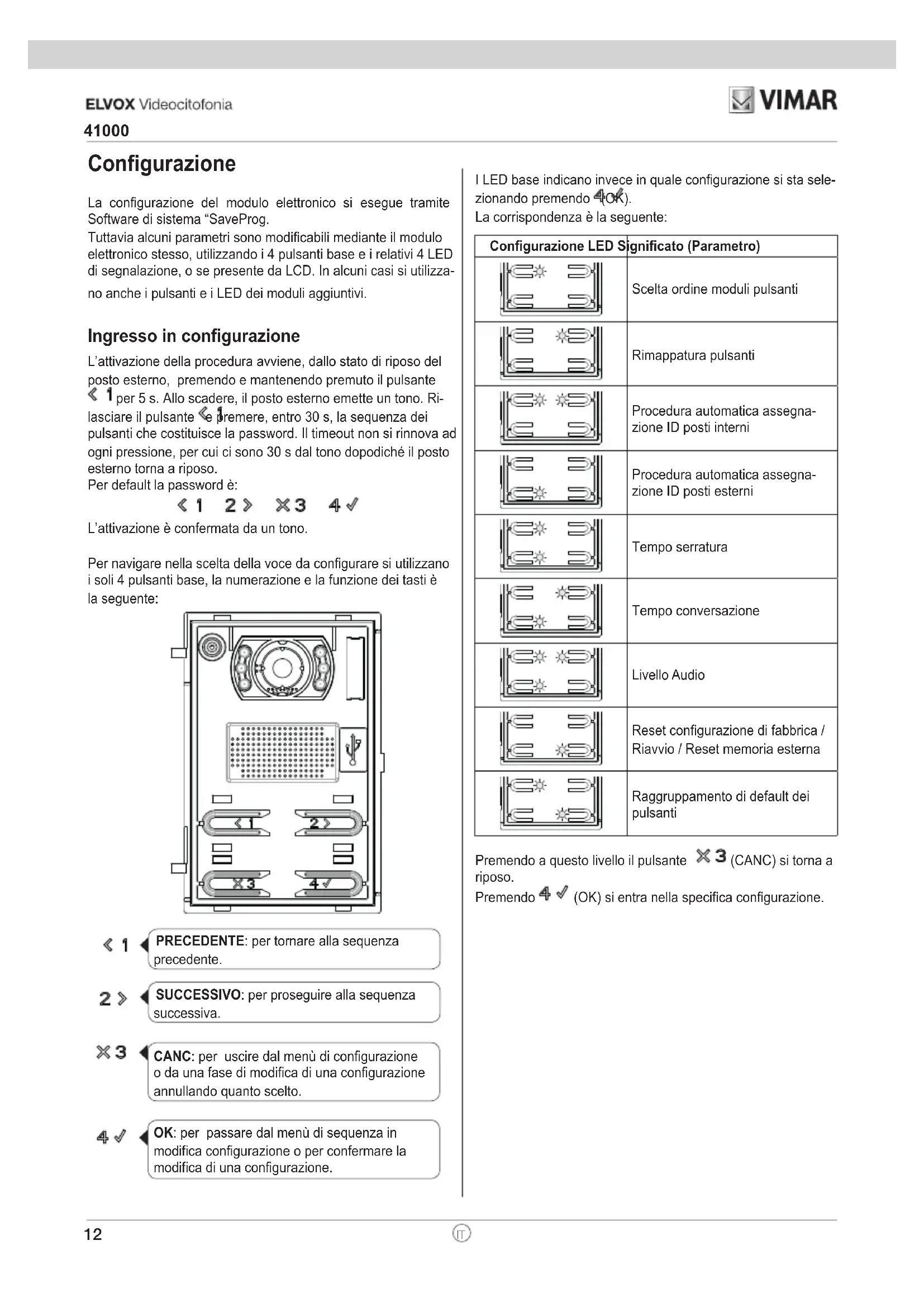

La configurazione del modulo elettronico si esegue tramite Software di sistema "SaveProg.

Tuttavia alcuni parametri sono modificabili mediante il modulo elettronico stesso, utilizzando i 4 pulsanti base e i relativi 4 LED di segnalazione, o se presente da LCD. In alcuni casi si utilizzano anche i pulsanti e i LED dei moduli aggiuntivi.

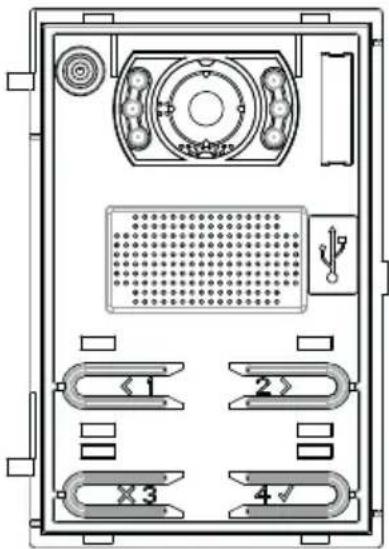

Ingresso in configurazione

L'attivazione della procedura avviene, dallo stato di riposo del posto esterno, premendo e mantenendo premuto il pulsante < 1 per 5 s. Allo scadere, il posto esterno emette un tono. Ri-lasciare il pulsante < e premere, entro 30 s, la sequenza dei pulsanti che costituisce la password. Il timeout non si rinnova ad ogni pressione, per cui ci sono 30 s dal tono dopodiché il posto esterno torna a riposo.

Per default la password è:

L'attivazione è confermata da un tono.

Per navigare nella scelta della voce da configurare si utilizzano i soli 4 pulsanti base, la numerazione e la funzione dei tasti è la seguente:

< 1 PRECEDENTE: per tornare alla sequenza precedente.

2 » SUCCEEDIVO: per proseguire alla sequenza successiva.

×3 CANC: per uscire dal menù di configurazione o da una fase di modifica di una configurazione annullando quanto scelto.

4 √ OK: per passare dal menù di sequenza in modifica configurazione o per confermare la modifica di una configurazione.

I LED base indicano invece in quale configurazione si sta selezionando premendo (OK).

La corrispondenza è la seguente:

Configurazione LED Significato (Parametro)
	Scelta ordine moduli pulsanti
	Rimappatura pulsanti
	Procedura automatica assegna-zione ID posti interni
	Procedura automatica assegna-zione ID posti esterni
	Tempo serratura
	Tempo conversazione
	Livello Audio
	Reset configurazione di fabbrica / Riavvio / Reset memoria esterna
	Raggruppamento di default dei pulsanti

Premendo a questo livello il pulsante ✗3 (CANC) si torna a riposo.

Premendo 4 √ (OK) si entra nella specifica configurazione.

Sequenza configurazioni

Premere <pe15 s.

Digitare Password:

< 1.2> ×3 4 √

(di default)

Scelta ordine moduli pulsanti

Rimappatura pulsanti

Procedura automatica assegnazione ID posti interni

Procedura automatica assegnazione ID posti esterni

4 √

4 √

4 √

4 √

Assegnazione ID per i posti esterni non secondari

Assegnazione ID per tutti i posti esterni

<< 1 ----> Tempo serratura 2 >>

Tempo conversazione

Livello Audio

Reset configurazione di fabbrica / Riavvio / Reset memoria

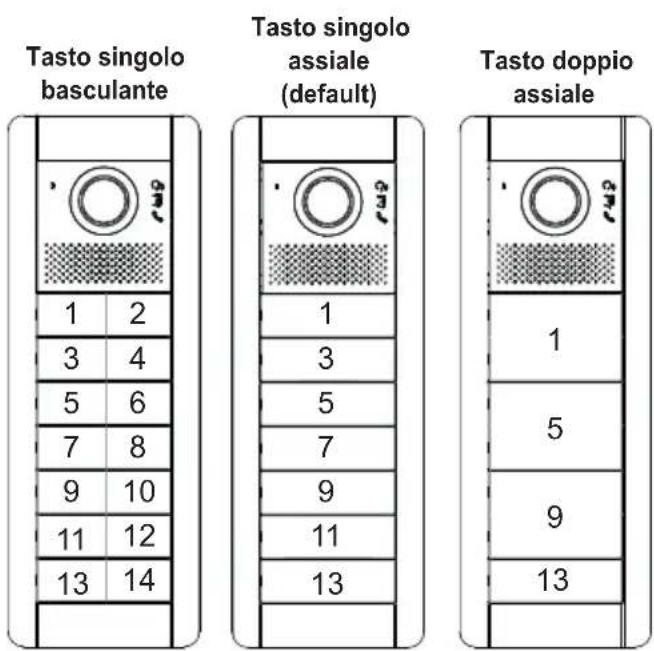

Raggruppamento di default dei pulsanti

1. Scelta ordine moduli pulsanti

Confermando con (OK) si va a scegliere come sono ordinati gli eventuali moduli Art. 41010 collegati al posto esterno. I 4 pulsanti del modulo base sono automaticamente messi al primo posto.

Se la procedura può iniziare, i 4 led del modulo base iniziano a lampeggiare lentamente, altrimenti se ne accende solo uno ad indicare un codice di errore. Premendo ✗3 (CANC) e poi nuovamente 4 √ OK si può rìtentare l'ingresso alla procedura di ordinamento.

Una volta iniziata, è possibile annullare la procedura premendo ✗ 3 (CANC), il posto esterno esce dalla configurazione parametri, senza salvare le modifiche.

I led di tutti i moduli Art. 41010 inizieranno a lampeggiare. Il numero di led lampeggianti per ogni modulo indica la loro posizione attuale, cosicché il modulo numero 1 avrà un solo led lampeggiante e così via. Se lampeggiano tutti i led di un modulo, significa che quel modulo non è ancora stato ordinato.

Si prema ora un qualsiasi pulsante per modulo, ad indicare quale sarà l'ordine dei moduli. Il pulsante in alto a sinistra del primo modulo prenderà il numero 5, il pulsante in alto a sinistra del secondo modulo il 15 e così via.

Ci sono 10 s per a disposizione completare l'operazione. Il tempo riparte ad ogni pulsante premuto. Se non si completa l'operazione, la configurazione non viene aggiornata.

Quando è stato scelta la posizione di un modulo, si accende ranno di luce fissa un numero di led pari alla posizione scelta. La procedura termina automaticamente dopo aver ordinato l'ultimo modulo. I led diventano tutti accesi di luce fissa.

Comunque si esca dalla procedura, il posto esterno emette un tono di avviso.

2. Rimappatura pulsanti

Al default ogni pulsante del posto esterno chiama un posto interno in base alla propria posizione sequenziale. Questa corrispondenza può essere alterata pulsante per pulsante dalla configurazione qui descritta.

Confermando con 4 √ (OK), i led cominciano al lampeggiare in attesa che venga premuto uno qualsiasi dei pulsanti, anche dei moduli aggiuntivi. Una volta premuto il pulsante, rimane acceso solo il led corrispondente. Sono a disposizione 30 s per portare a termine la configurazione che consiste nel:

Premere lo stesso pulsante per portare al default la sua configurazione

Premere in un posto interno un pulsante che causi l'invio della serratura, o F1, o F2, o attivazione relè o infine chiamata a centralino.

Non è possibile terminare anzi tempo la procedura. Premendo un qualsiasi pulsante nel posto esterno, questa emette un tono appropriato.

3. Procedura automatica assegnazione ID posti interni

Il posto esterno dal quale viene eseguita questa configurazione, se configurato Verticale deve essere Master. Se configurato Orizzontale deve funzionare come Master attraverso opportuna programmazione di uno o più router Art. 69RS.

Premendo 4 √ (OK) per iniziare la procedura i 4 led base lampeggeranno in attesa che venga premuto un pulsante; il pulsante premuto sarà quello dal quale inizierà l'assegnazione automatica degli ID ai posti interni che ne faranno richiesta.

Una volta scelto l'ID, si hanno 5 minuti per richiederne l'asse - gnazione da parte di un posto interno. Il posto interno principale deve essere assegnato per primo e successivamente i suoi posti interni secondari, se presenti.

Terminata l'assegnazione ID al primo pulsante scelto, il modulo elettronico passa automaticamente in assegnazione ID per il pulsante successivo.

Dopo ogni assegnazione andata a buon fine, il posto esterno emette automaticamente, verso il posto interno appena codificato, una chiamata di verifica.

Dopo ogni assegnazione completa si hanno altri 5 minuti per eseguire la successiva.

4. Procedura automatica assegnazione ID posti esterni

Da effettuare solo nel posto esterno a cui si desidera assegnare ID Master (ID=1).

La procedura funziona con i posti esterni che supportano l'assegnazione automatica del ID.

Premendo 4 √ (OK), il posto esterno da dove viene avviata la procedura diventa Master, indipendentemente dall'ID che aveva in precedenza e dall'ID degli altri posti esterni. Gli altri posti esterni con ID già assegnato e che non siano Master non partecipano alla procedura di assegnazione dell'ID.

Durante l'attesa per la ricerca degli ID disponibili, i 4 led base dei posti esterni coinvolti si accendono uno alla volta con l'ordine 1-2-4-3 in modo da simulare la rotazione oraria di una luce. Durante il check di unicità dell'ID, eseguito da un posto esterno alla volta, i 4 led base lampeggeranno tutti assieme.

Non è possibile terminare anzi tempo la procedura. Al termine della procedura il posto esterno emette un tono appropriato.

Nota 2: esiste la possibilità di forzare l'assegnazione dell'ID per tutti i posti esterni nel modo seguente.

Questa procedura consente di reimpostare nuovamente l'ID di tutti i posti esterni presenti nell'impianto. Verranno utilizzati ID consecutivi ma alcune programmazioni (per esempio serratura comune) potrebbero non essere più valide.

La scelta si effettua selezionando la modalità di assegnazione dell'ID tramite i pulsanti « 1 (PRECEDENTE) e 2(SUC-CESSIVO).

Configurazione LED Significato
	Assegnazione ID per i posti esterni non secondari
	Assegnazione ID per tutti i posti esterni

A valle di questa procedura, nel FW è previsto che all'accensio ne, dopo che il posto esterno è rimasto a riposo per 10 s, e indipendentemente dall'ID (che però deve essere assegnato) esso vada a controllare se esistono altri posti esterni con lo stesso proprio ID. Se ne trova almeno uno, inizia spontaneamente la procedura qui descritta. Se ne esiste più di uno, uno alla volta a

turno cercheranno un ID da assegnarsi.

5. Tempo serratura

Tramite la procedura qui descritta, il tempo serratura è regolabile solo ai valori 1 s (default) e 5 s. Con SaveProg sono possibili gli altri valori da 0 (serratura totalmente disabilitata) a 254 s. Se questo è stato fatto in precedenza, tutti e 4 i led lampeggeranno per avvisare che si sta cambiando una configurazione che poi non è possibile ripristinare tramite le procedure qui indicate.

Configurazione LED Significato
	1 secondo (default)
	5 secondi
	Tutti e 4 i led sono lampeggianti:Valore diverso da quanto sopra

I pulsanti < 1 (PRECEDENTE) e 2 (SUCCESSIVO) cambiano tra i valori leciti. Se si tenta di andare prima del primo o dopo l'ultimo, il posto esterno emette un tono per avvisare che non ci sono altri valori validi.

Se si parte da una configurazione con i led lampeggianti, la prima pressione del pulsante « 1 (PRECEDENTE) imposta il primo valore possibile, mentre quella del pulsante 2 » (SUC-CESSIVO) imposta l'ultimo possibile.

Premendo ✗3 (CANC) si torna al livello precedente, senza salvare le modifiche.

Premendo 4 √ (OK) si conferma quanto scelto.

6. Tempo conversazione

Tramite la procedura qui descritta, il tempo di conversazione è regolabile solo ai valori 2 (default) e 5 minuti. Con SaveProg sono possibili gli altri valori da 10 a 2540 s. Se questo è stato fatto in precedenza, tutti e 4 i led lampeggeranno per avvisare che si sta cambiando una configurazione che poi non è possibile ripristinare tramite le procedure qui indicate.

Configurazione LED Significato
	2 minuti (default)
	5 minuti
	Tutti e 4 i led sono lampeggianti:Valore diverso da quanto sopra

I pulsanti < 1 (PRECEDENTE) e 2 (SUCCESSIVO) cambiano tra i valori leciti. Se si tenta di andare prima del primo o dopo l'ultimo, il posto esterno emette un tono per avvisare che non ci sono altri valori validi.

Se si parte da una configurazione con i led lampeggianti, la prima pressione del pulsante « 1 (PRECEDENTE) imposta il primo valore possibile, mentre quella del pulsante 2 » (SUC-CESSIVO) imposta l'ultimo possibile.

I tempi autoaccensione e risposta non sono cambiati, mentre con SaveProg i tempi di chiamata, autoaccensione e conversazione si impostano tutti indipendentemente.

Premendo ✗3 (CANC) si torna al livello precedente, senza salvare le modifiche.

Premendo 4 √ (OK) si conferma quanto scelto.

7. Livello Audio

Il livello audio è configurabile su 4 livelli.

Configurazione LED Significato
	Livello 1
	Livello 2
	Livello 3 (default)
	Livello 4

Premendo ✗3 (CANC) si torna al livello precedente, senza salvare le modifiche.

Premendo 4 √ (OK) si conferma quanto scelto.

8. Reset configurazione di fabbrica / Riavvio / Reset memoria esterna

Configurazione LED Significato
	Reset configurazione di fabbrica (default)
	Riavvio intero impianto
	Reset memoria esterna (rubrica, chiavi accesso, rimappatura)

Confermando il "reset configurazione di fabbrica" con 4 √ (OK), il posto esterno emette un tono continuo per 8 s. Durante questo tempo si deve premere per 3 volte il pulsante 4 √ (OK). Se questa operazione non viene portata a termine, il posto esterno va a riposo.

Confermando il “riavvio intero impianto”, il posto interno comanda a tutti i dispositivi dell'impianto nel quale è installato di riavviarsi, dopodiché esso stesso si riavvia. È funzionalmente equivalente alla pressione del pulsante di reset nel posto ester-

41000

no Master delle generazioni precedenti.

Confermando il Reset memoria esterna si cancellano eventuali nomi in Rubrica, codici varchi e rimappature pulsanti.

9. Raggruppamento di default dei pulsanti

Confermando con (OK) si va a scegliere come il posto esterno raggruppa i pulsanti per le chiamate.

Per default i posti esterni escono con i pulsanti raggruppati a due a due in orizzontale per l'utilizzo del tasto singolo assiale Art. 41110. Questo tasto può azionare uno o entrambi i pulsanti meccanici disposti su una stessa riga.

Esistono anche il tasto singolo basculante, Art. 41111, che permette di azionare il singolo pulsante meccanico e il tasto doppio assiale Art. 41112 che aziona fino a 4 pulsanti.

I pulsanti < 1 (PRECEDENTE) e 2 (SUCCESSIVO) cambiano tra i valori leciti. Se si tenta di andare prima del primo o dopo l'ultimo, il posto esterno emette un tono per avvisare che non ci sono altri valori validi.

Se si parte da una configurazione con i led lampeggianti, la prima pressione del pulsante < 1 (PRECEDENTE) imposta il primo valore possibile, mentre quella del pulsante 2 > (SUC-CESSIVO) imposta l'ultimo possibile.

Articolo Descrizione LED
41111	Tasto singolo basculante
41110	Tasto singolo assiale (default)
41112 Tasto doppio assiale

Premendo (CANC) si torna al livello precedente, senza salvare le modifiche.

Premendo 4 √ (OK) si conferma quanto scelto.

Nota: per il modulo 10 pulsanti Art. 41010, selezionando la modalità Tasto doppio assiale, l'ultima coppia di pulsanti viene forzata a Tasto singolo assiale.

Con il SaveProg è possibile cambiare il raggruppamento in maniera totalmente arbitraria, fatto salvo che l'ultima riga di ogni modulo non può essere configurata come Tasto doppio assiale. Nella figura seguente si riportano le configurazioni del posto esterno e di un modulo pulsanti nei tre casi possibili e i rispettivi posti interni corrispondenti ad ogni gruppo. Per le chiamate si fa riferimento al primo modulo esterno.

Tasto singolo basculante 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Tasto singolo assiale (default) 1 3 5 7 9 11 13 Tasto doppio assiale 1 5 9 13

Il posizionamento scelto per i posti interni, con salti di numerazione, permette di non dover codificare nuovamente i posti interni esistenti o dover configurare nuovamente i posti esterni esistenti, se successivamente venisse cambiato il raggruppamento dei pulsanti sia tramite questa procedura che tramite SaveProg.

Configurazione avanzata (tramite PC)

La configurazione avanzata del modulo elettronico si effettua tramite PC, utilizzando il software per la gestione del sistema due fili "SaveProg", disponibile sul sito www.vimar.com e collegando il modulo elettronico al PC tramite un cavo USB-MiniUSB.
