| Tipo di prodotto | Monitor video a colori (serie Giotto) per sistema Due Fili Plus |
| Marca | Vimar |
| Modello | ELVOX 6329C (colore) / 6329 (B/N) / 6329CD (con funzione protesi acustica) |
| Schermo | TFT LCD 3,5 pollici |
| Standard video | PAL, 625 linee, 50 campi/s; larghezza di banda 4 MHz |
| Dimensioni (L x H x P) | 204 x 220 x 71 mm |
| Alimentazione | Tramite bus Due Fili Plus; ingresso per alimentazione supplementare 24 V (art. 6923) se accensione simultanea di più di 2 monitor |
| Temperatura di funzionamento | da 0 °C a +40 °C |
| Pulsanti funzione | Scatto porta (D), autoaccensione (E), servizio ausiliario/illuminazione scale (F), pulsante RESET (G) |
| Regolazioni | Volume suono 3 livelli + esclusione, luminosità, contrasto (B/N) o colore (colore) |
| Indicatori LED | Rosso (suoneria esclusa), verde (porta aperta) |
| Funzioni principali | Chiamata da targa esterna, chiamata di pianerottolo, comunicazione tra posti interni, comando scatto porta, autoaccensione, esclusione chiamata, programmazione codici identificativi |
| Compatibilità | Sistema Due Fili Plus; compatibile con protesi acustica (modello 6329/CD, selettore posizione T) |
| Installazione | A parete (staffa supporto R684) o da tavolo (kit 661A/661F); altezza consigliata 1,40 m da terra |
| Collegamenti | Morsettiera BUS (1,2), suoneria supplementare (3,4), alimentazione supplementare (12+,13-), chiamata di pianerottolo (V3,M), connettore CN1 per monitor |
| Pulizia | Utilizzare un panno morbido asciutto; non usare prodotti abrasivi o solventi |
| Sicurezza | Installazione da personale qualificato; conforme alle direttive EMC (EN 61000-6-1/-3); rispettare la normativa RAEE |
Domande frequenti - ELVOX 6329C Vimar
Domande degli utenti su ELVOX 6329C Vimar
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Citofono in formato PDF gratuitamente! Trova il tuo manuale ELVOX 6329C - Vimar e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELVOX 6329C del marchio Vimar.

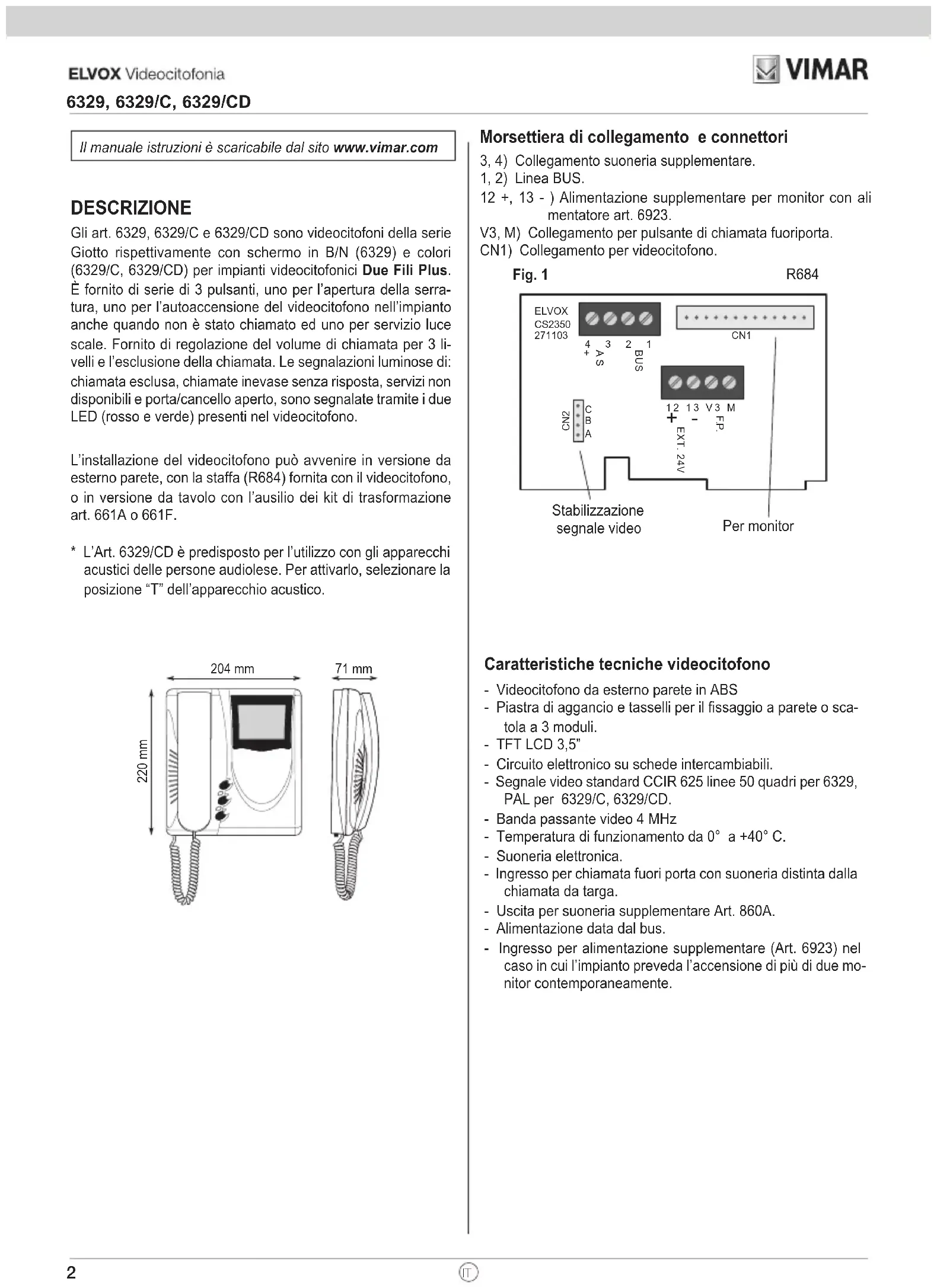

MANUALE UTENTE ELVOX 6329C Vimar
Manuale installatore - Installer guide
Videocitofono Giotto b/n Due Fili / Videocitofono Giotto colori Due Fili
B/W Giotto Due Fili monitor / Colour Giotto Due Fili monitor
Il manuale istruzioni è scaricabile dal sito www.vimar.com
DESCRIZIONE
Gli art. 6329, 6329/C e 6329/CD sono videocitofoni della serie Giotto rispettivamente con schermo in B/N (6329) e colori (6329/C, 6329/CD) per impianti videocitofonici Due Fili Plus. È fornito di serie di 3 pulsanti, uno per l'apertura della serratura, uno per l'autoaccensione del videocitofono nell'impianto anche quando non è stato chiamato ed uno per servizio luce scale. Fornito di regolazione del volume di chiamata per 3 livelli e l'esclusione della chiamata. Le segnalazioni luminose di: chiamata esclusa, chiamate inevase senza risposta, servizi non disponibili e porta/cancello aperto, sono segnalate tramite i due LED (rosso e verde) presenti nel videocitofono.
L'installazione del videocitofono può avvenire in versione da esterno parete, con la staffa (R684) fornita con il videocitofono, o in versione da tavolo con l'ausilio dei kit di trasformazione art. 661A o 661F.
* L'Art. 6329/CD è predisposto per l'utilizzo con gli apparecchi acustici delle persone audiolese. Per attivarlo, selezionare la posizione "T" dell'apparecchio acustico.


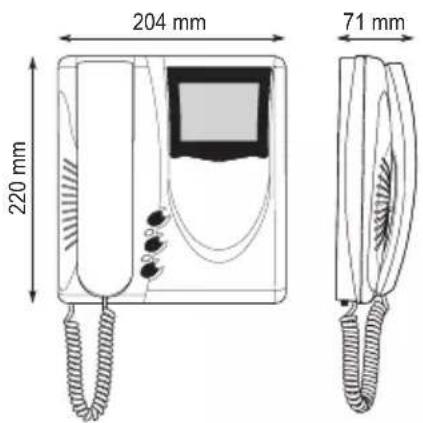

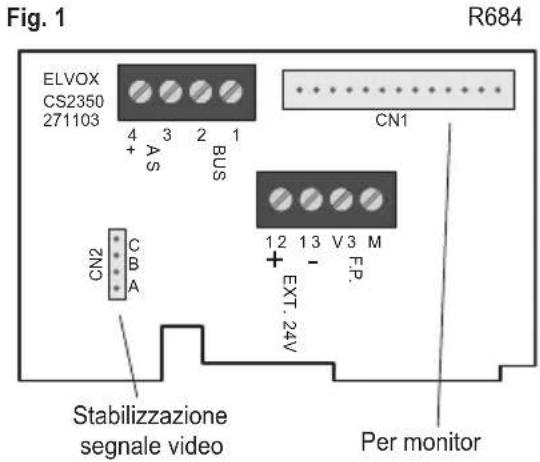

204 mm 71 mm 220 mmMorsettiera di collegamento e connettori
3, 4) Collegamento suoneria supplementare.
1, 2) Linea BUS.
12 +, 13 -) Alimentazione supplementare per monitor con alimentatore art. 6923.
V3, M) Collegamento per pulsante di chiamata fuoriporta.
CN1) Collegamento per videocitofono.
- Videocitofono da esterno parete in ABS
- Piastra di aggancio e tasselli per il fissaggio a parete o sca- tola a 3 moduli.
- TFT LCD 3,5"
- Circuito elettronico su schede intercambiabili.
- Segnale video standard CCIR 625 linee 50 quadri per 6329, PAL per 6329/C, 6329/CD.
- Banda passante video 4 MHz
- Temperatura di funzionamento da 0° a +40° C.
- Suoneria elettronica.
- Ingresso per chiamata fuori porta con suoneria distinta dalla chiamata da targa.
- Uscita per suoneria supplementare Art. 860A.
- Alimentazione data dal bus.
- Ingresso per alimentazione supplementare (Art. 6923) nel caso in cui l'impianto preveda l'accensione di più di due monitor contemporaneamente.

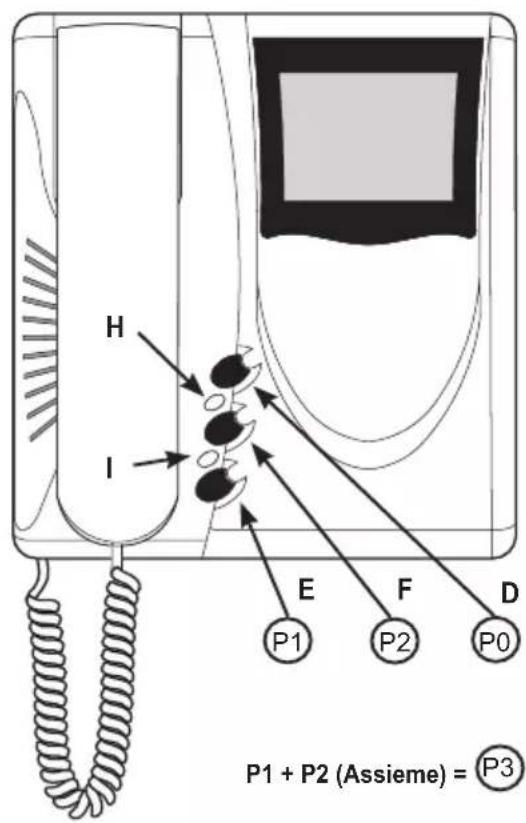

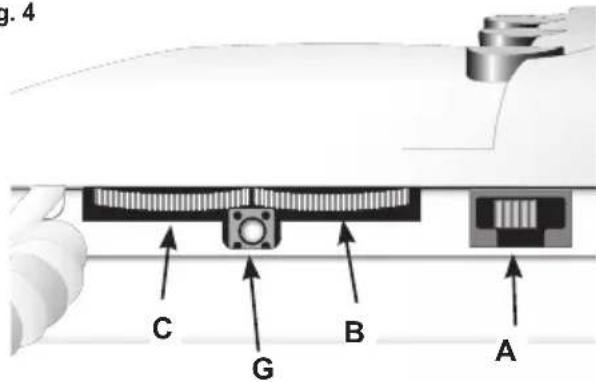

Controlli e regolazioni (Fig. 3 - 4)
A - Regolazione volume ed esclusione suoneria.
B - Regolazione luminosità.
C - Regolazione contrasto per 6329, e colore per 6329/C, 6329/CD.
D - Pulsante comando serratura
E - Pulsante autoaccensione impianto
F - Pulsante per servizio ausiliario, 1° relè del 1° attua- tore art.
Premendo assieme i pulsanti ed, si attiva un 2° servizio ausiliario, 2° relè del 1° attuatore art. 69RH.
G - Pulsante RESET per programmazioni videocitofono.
H - LED suoneria esclusa. Si accende di luce fissa quando la suoneria è stata esclusa tramite il cursore "A" e lampeggia quando sono state rifiutate delle chiamate (led rosso).
I - LED porta aperta. Negli impianti in cui tale funzione è stata utilizzata, il LED rimane acceso di luce fissa quando la porta/cancello è aperta (led verde).
Fig. 3


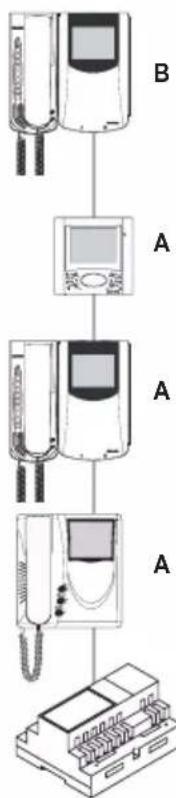

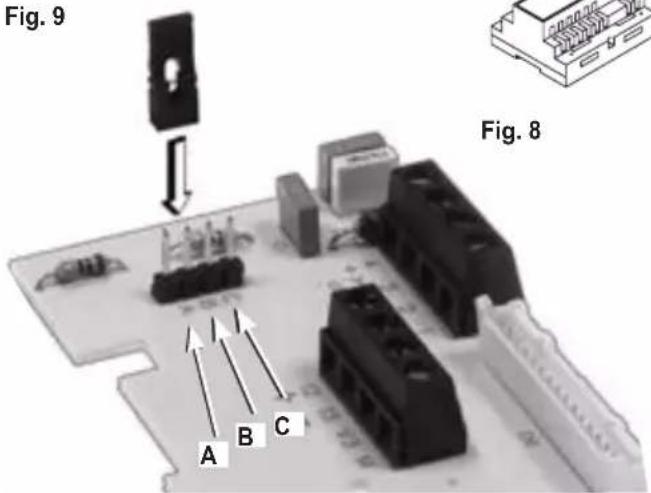

g. 4 C G B ASTABILIZZAZIONE SEGNALE VIDEO
Sulla scheda di interconnessione del videocitofono (nella piastra di fissaggio) è presente un connettore (A-B-C) ed un ponticello per la stabilizzazione del segnale video (Fig. 9). Questo ponticello deve essere utilizzato negli impianti dove sono presenti più apparecchi (citofoni/videocitofoni) collegati in serie (Fig. 8).
Spostare il ponticello solo dell'ultimo apparecchio nella posizione "B" e mantenere i ponticelli degli altri nella posizione iniziale "A".
Per altre configurazioni di collegamento vedere: la "TABELLA TERMINAZIONE PER IMPIANTI DUE FILI ELVOX" riportata nella sezione schemi di collegamento.
Fig. 9
INSTALLAZIONE
- Installare il monitor lontano da fonti lu mi no se e di calore.

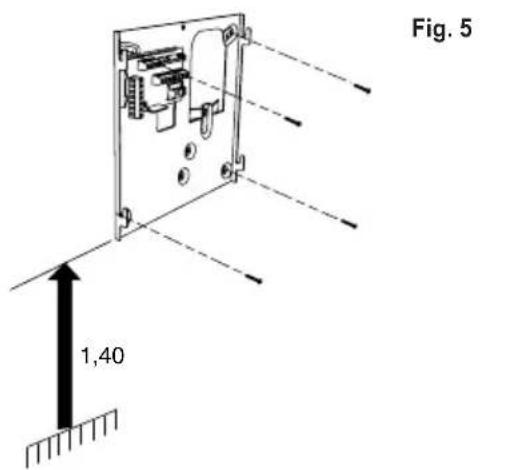

- Fissare la piastra d'ag gan cio monitor alla parete a circa 1,40 m dal bor do inferiore al pa vi men to (Fig. 5).
- Eseguire i collegamenti sulla morsettiera del monitor.

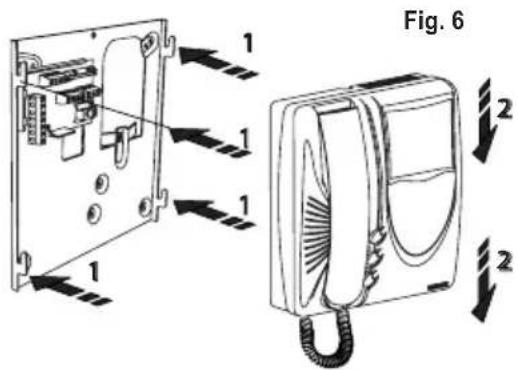

- Inserire il monitor seguendo il senso delle frecce 1 e 2 (Fig. 6).


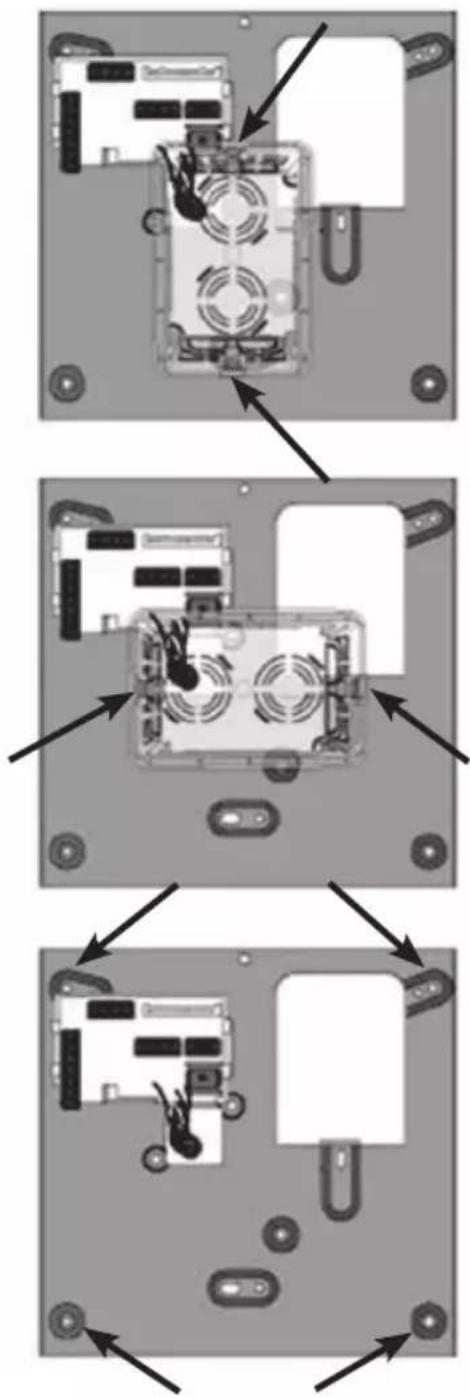

Punti di fissaggio
Fig. 7
Le programmazioni del videocitofono sono di tre tipi: assegnazione codice identificativo o codice di chiamata (indispensabile), assegnazione codice identificativo secondario (per videocitofoni associati ad un videocitofono di "capogruppo"), programmazione pulsanti per servizi ausiliari e chiamate intercomunicanti (dove necessario).
Le programmazioni devono essere effettuate con l'impianto acceso, senza comunicazioni attive e solamente dopo aver collegato i citofoni/videocitofoni all'impianto e programmato le targhe.
N.B: tutte le fasi di programmazione o cancellazione delle stesse, devono essere effettuate con il microtelefono del videocitofono sganciato.
Programmazione codice identificativo
Il codice identificativo va programmato per mezzo di una targa principale (MASTER), presente nell'impianto e già configurata. Il videocitofono viene fornito senza codice identificativo associato. Per verificare ciò premere il pulsante serratura e il videocitofono emetterà un triplo "Bip".
Attenzione: durante la programmazione del codice di identificazione del videocitofono si hanno a disposizione 30 secondi dal momento in cui si entra in programmazione nel videocitofono al momento in cui si preme il pulsante di chiamata sulla targa o si invia il codice.
Fase di programmazione:
1) Sganciare il microtelefono 2) Premere e mantenere premuto il pulsante RESET "G" presente sotto il videocitofono (vedi Fig. 4).
3) Premere e mantenere premuto il pulsante serratura "D" assieme al pulsante RESET "G".
4) Rilasciare il pulsante RESET "G", continuando a tenere premuto il pulsante serratura "D".
5) Dopo 2 secondi il videocitofono emette un tono acuto, si accende il monitor e viene messo in comunicazione con la targa.
6) Rilasciare il pulsante serratura "D".
7) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al videocitofono, invece nelle targhe alfanumeriche comporre il codice di chiamata e premere il pulsante "☐".
8) Se nell'impianto esiste già un videocitofono con lo stesso codice identificativo associato, la targa emette un segnale sonoro basso ed è necessario ripetere l'operazione dal punto 2.
9) In caso contrario il codice viene associato al videocitofono, la comunicazione viene terminata e il monitor si spegne.
Programmazione codice identificativo secondario
La programmazione del codice identificativo secondario è richiesta solamente quando si vuole far suonare contemporane- amente più di un videocitofono con lo stesso pulsante o codice di chiamata. I videocitofoni che devono suonare contemporane- amente vengono associati ad uno stesso gruppo. Il videocito- fono di "capogruppo" viene programmato per primo attraverso la precedente procedura "programmazione codice identificativo", invece i videocitofoni aggiuntivi del gruppo vengono programmati con il codice identificativo secondario (vedi tabella riportata nella sezione schemi di collegamto).
Il numero di videocitofoni che si possono associare ad uno stesso gruppo, senza l'ausilio del programmatore art. 950C, sono 3 più un capogruppo.
Nel caso si voglia far accendere contemporaneamente più di due videocitofoni, è necessario aggiungere un alimentatore supplementare art. 6923 per ogni eventuale monitor aggiuntivo.
In alternativa utilizzando il programmatore art. 950C o Save-Prog è possibile programmare l'attivazione della suoneria di tutti i videocitofoni e l'accensione del monitor del solo capogruppo. Prima di rispondere rispondere da un videocitofono secondario si può accendere il relativo monitor tramite il tasto di autoaccensione.
Fase di programmazione:
1) Sganciare il microtelefono
2) Premere e mantenere premuto il pulsante RESET "G" presente sotto il videocitofono (vedi Fig 4).
3) Premere e mantenere premuti il pulsante serratura "D" e il pulsante di autoaccensione "E", assieme al pulsante RESET "G".
4) Rilasciare il pulsante RESET "G", continuando a tenere premuti gli altri 2 pulsanti (D e E).
5) Dopo 2 secondi il videocitofono emette un tono acuto, si accende il monitor e viene messo in comunicazione con la targa.
6) Rilasciare il pulsante serratura "D" e il pulsante di autoaccensione "E".
7) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al videocitofono di "capogruppo", invece nelle targhe alfanumeriche comporre lo stesso codice di chiamata del videocitofono di "capogruppo" e premere il pulsante "☐".
8) Associato l'identificativo secondario al videocitofono, la comunicazione viene terminata e il monitor si spegne.
Per conoscere il numero assegnato fare riferimento alla tabella riportata nella sezione schemi di collegamto.
Programmazione pulsanti
Il videocitofono viene fornito con tre pulsanti per le funzioni di serratura, autoaccensione e per il servizio ausiliario "luce scale", il quale attiva il 1° relè del 1° attuatore (art. 69RH), se collegato all'impianto.
Per cambiare il tipo di funzionamento del pulsante autoaccensione e servizio ausiliario "luce scale" è necessario utilizzare il programmatore art. 950C o SaveProg, ad eccezione della funzione chiamata intercomunicante per luce scale.
Durante la programmazione dei pulsanti il regolatore di volume suoneria non deve essere in posizione di suoneria esclusa.
Programmazione pulsante per chiamata intercomunicante
Fase di programmazione:
1) Sganciare il microtelefono del citofono/videocitofono da chiamare, se della serie 8870, Giotto, Petrarca. Per tutte le versioni della serie 6600 (senza microtelefono), premere e tenere premuto il tasto parla/ascolta
2) Premere e mantenere premuto il pulsante RESET "G" presente sotto il videocitofono (vedi Fig. 4) da cui dovrò inviare la chiamata.
3) Premere e mantenere premuto il pulsante per eseguire la chiamata intercomunicante assieme al pulsante RESET "G".
4) Rilasciare il pulsante RESET "G", continuando a tenere premuto il pulsante di chiamata.
5) Dopo 2 secondi il videocitofono emette un tono acuto, mentre l'altro citofono/videocitofono emette una scala tritonale ascendente.
6) Rilasciare il pulsante relativo alla chiamata intercomunicante.
7) Premere nel citofono/videocitofono chiamato (quello con il suono tritonale), uno dei pulsanti programmati come serratura, F1, F2 o attuatore.
8) Un tono acuto conferma la fine della procedura.
Ripetere la stessa procedura anche per gli altri citofoni/videoci-tofoni ed eventuali pulsanti di chiamata intercomunicante
Programmazione pulsante autoaccensione verso targa specifica.
Con questa procedura è possibile attivare solo il pulsante
. Il pulsante di default attiva l'autoaccensione della targa principale (master) in alternativa può essere programmato solo tramite programmatore 950C o SaveProg) per attivare l'autoaccensione di altre targhe.
Fase di programmazione:
1) Alzare il microtelefono
2) Premere e mantenere premuto il pulsante "F" per eseguire l'autoaccensione assieme al pulsante RESET "G".
3) Rilasciare il pulsante RESET "G", continuando a tenere premuto il pulsante "F".
5) Dopo 2 secondi il videocitofono emette un tono acuto.
5) Rilasciare il pulsante "F".
6) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al videocitofono, invece nelle targhe alfanumeriche comporre il codice di chiamata e premere il
pulsante "
7) Un tono acuto conferma la fine della procedura.
Riprogrammazione valore di default dei pulsanti.
Fase di programmazione:
1) Sganciare il microtelefono
2) Premere e mantenere premuto il pulsante RESET "G"
presente sotto il videocitofono (vedi Fig. 4).
3) Premere e mantenere premuto il pulsante interessato da riprogrammare assieme al pulsante RESET "G".
4) Rilasciare il pulsante RESET "G", continuando a tenere premuto l'altro pulsante.
5) Dopo 2 secondi il citofono emette un tono acuto.
6) Rilasciare il pulsante da riportare a default e ripremerlo.
Cancellazione totale delle programmazioni.
Fase di programmazione:
Questa procedura è consigliata quando si vuole cambiare l'ID di un citofono/videocitofono precedentemente programmato e non si vuole mantenere la programmazione di funzionamento dell'apparecchio.
1) Sganciare il microtelefono.
2) Premere e mantenere premuto il pulsante RESET "G" presente sotto il videocitofono (vedi Fig. 4)
3) Premere e mantenere premuto il pulsante di autoaccensione "E" assieme al pulsante RESET "G".
4) Rilasciare il pulsante RESET "G", continuando a tenere pre -muto il pulsante autoaccensione "E".
5) Dopo 2 secondi il videocitofono emette, per 2 secondi, un tono lungo.
6) Rilasciare il pulsante autoaccensione "E".
7) Durante il tono lungo, premere il pulsante serratura "D".
Se la procedura di cancellazione è andata a buon fine, pre- mendo nuovamente la lamella della serratura il citofono emet- terà un triplo "Bip".
FUNZIONAMENTO
Le chiamate da targa esterna, intercomunicante e fuoriporta sono differenziate tra loro da toni diversi.
Chiamata da targa.
Le chiamate da targa non seguono la durata della pressione del pulsante di chiamata ma vengono generate internamente dal videocitofono. Il periodo di chiamata è 1 s di suono e 2 s di pausa ripetuto per 2 volte (valore di default impostato nella targa). Per rispondere, sollevare il microtelefono. Se il microtelefono è già sollevato durante la chiamata riagganciare e risollevarlo. Il tempo di risposta alla chiamata (30 s) e il tempo di conversazione (2 minuti di default) sono impostati nei parametri della targa. Scaduto il tempo di conversazione, si può continuare, senza riagganciare il microtelefono, se viene eseguita di nuovo la chiamata entro 10 s dalla stessa targa.
Chiamata intercomunicante.
Sollevare il microtelefono del videocitofono, premere il pulsante intercomunicante, se programmato, relativo al citofono/videocitofono da chiamare. Nel microtelefono del videocitofono chiamante si udrà un tono di chiamata (se la chiamata è possibile) o tono di occupato (se la chiamata non è possibile). Nel videocitofono chiamato la suoneria inizierà a suonare ciclicamente con un ritmo di 1 s di suono e 4 s di pausa. La durata massima della chiamata sarà di 30 s (6 cicli). Per rispondere alla chiamata
è sufficiente sollevare il microtelefono; la durata massima della conversazione è di 5 minuti. Scaduto il tempo di conversazione si può continuare la conversazione, senza riagganciare il microtelefono, se viene eseguita di nuovo la chiamata entro 10 s. Un'eventuale chiamata da targa ha priorità su quella intercomunicante.
Chiamate rifiutate.
Il variatore posto sotto il videocitofono (Fig. 4) permette di variare l'intensità di chiamata o di escludere il suono di chiamata. L'esclusione della chiamata è indicata dall'accensione permanente del LED rosso "H". Se vengono eseguite delle chiamate verso il videocitofono quando è in condizione di chiamata esclusa, queste vengono rifiutate. Il rifiuto delle chiamate determina un breve spegnimento del LED rosso tante volte quante sono le chiamate escluse (fino ad un massimo di 4). La segnalazione viene ripetuta ogni 10 s circa. La cancellazione delle chiamate rifiutate avviene con: la riabilitazione della suoneria, con il reset del videocitofono o l'assenza di alimentazione nell'impianto. Nelle targa il rifiuto è segnalato con il tono dissuasione (una serie di "Bip" di 100ms con pausa di 100ms per 5 s totali). Nella targa con display viene anche visualizzato il messaggio "Non disturbare".
Tasto Serratura
Il tasto serratura di ogni apparecchio funziona nel modo seguente.
- Apparecchio con microtelefono a riposo -sestratura verso l'ultima targa con la quale ha parlato o dalla quale è stato chiamato.
- Apparecchio con microtelefono sollevato ma non impegnato in conversazione → chiamata a centralino se il flag Centralino è SI. Altrimenti si riconduce al primo caso.
- Apparecchio con microtelefono sollevato e impegnato in conversazione interna come il primo caso
- Apparecchio con microtelefono sollevato e impegnato in conversazione esterna o chiamato da targa -sorratura verso la targa con la quale sta parlando o dalla quale è chiamato.
In pratica si va ad azionare una serratura sempre tranne quando si alza il microtelefono e si preme subito il pulsante serratura. Portare anche questo al caso standard si può se nell'impianto non c'è il centralino di portineria e se si pone il flag Centralino a NO.
Regole di installazione
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Conformità normativa
Direttiva EMC
Norme EN 61000-6-1 e EN 61000-6-3.
Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Con più di due videocitofoni e accensione simultanea deve essere installato un alimentatore supplementare Art. 6923 per ogni videocitofono aggiuntivo. In alternativa si può programmare (mediante programmatore Art. 950C) un videocitofono come capogruppo, che è l'unico ad accendersi automaticamente alla chiamata esterna; gli altri videocitofoni si accendono premendo il tasto di autoaccensione o alzando il microtelefono. In tal caso il capogruppo si spegne automaticamente.
Questa nota si applica a tutti i dispositivi della tecnologia Due Fili Plus dotati del "connettore o dip-switch di terminazione BUS" identificato dalla scritta serigrafica "ABC" e segnalato sugli schemi di collegamento con *.
Per il corretto adattamento della linea va effettuato il settaggio secondo la seguente regola:
Mantenere posizione "A" se il BUS entra ed esce dal dispositivo;
Spostare in posizione "B" (se cavo Elvox) oppure in posizione "C" (se cavo "CAT5" con i doppini accoppiati), se la linea del BUS "termina" nel dispositivo stesso.
"A" = NESSUNA TERMINAZIONE
"B" = TERMINAZIONE 100 ohm
"C" = TERMINAZIONE 50 ohm
IMPIANTI CON DISTRIBUTORE PASSIVO 692D (versione "barra din")
Utilizzare SEMPRE l'uscita 1 del distributore art.692D (l'unica che non ha il ponticello di terminazione). Per la terminazione dell'art.692D:
Se le uscite "OUT", "2", "3" o "4" non vengono utilizzate, MANTENERE il ponticello sul connettore "TOUT", "T2", "T3" o "T4". Il ponticello "TOUT" di default è in posizione "100" (cavo Elvox), posizionarlo su "50" solo se si utilizza un cavo CAT5 con i doppini accoppiati.
IMPIANTI CON DISTRIBUTORE ATTIVO 692D/2.
Il ponticello di terminazione va posizionato su "B" (per cavo Elvox) o su "C" (per cavo CAT5 con doppini accoppiati) SE E SOLO SE il BUS termina sul dispositivo stesso. Va lasciato su "A" se si effettua l'entra-esci utilizzando i morsetti 1-2 del 692D/2.
\* BUSTERMINIERUNG
Schema di collegamento della suoneria supplementare elettronica art. 860A.
La suoneria elettronica Art. 860A ha due suoni diversi a due e a tre tonalità tra il morsetto 7 e il morsetto 8. La suoneria va alimentata a tensione di rete.
Schema di collegamento delle suonerie supplementari a timpano.
Si possono collegare suonerie supplementari funzionanti con tensione alternata che va da un minimo di 12V \~ ad un massimo di 240V\~ ottenuta mediante il relé Art. 0170/101, collegandole come illustrato nello schema.
Schema di collegamento della chiamata fuoriporta
Azionando il pulsante fuoriporta il videocitofono suona con un tono differente da quello ottenuto con la chiamata da targa esterna o intercomunicante.
K - Pulsante chiamata fuoriporta
Door call pushbutton
Schema di collegamento con accensione simultanea di due o più videocitofoni con alimentatore Art. 6923.
L'alimentatore Art. 6922 può alimentare contemporaneamente due videocitofoni art. 6329, 6329/C, 6329/CD o un videocitofono art. 6329. Con un numero maggiore di monitor accesi simultaneamente, bisogna utilizzare l'alimentatore supplementare Art. 6923, dopo il 2° monitor. Va utilizzato un alimentatore Art. 6923 per ogni monitor aggiuntivo.
Schema di collegamento citofoni/videocitofoni intercomunicanti senza separatore Art. 692S.
Negli impianti citofonici/videocitofonici DUE FILI ELVOX, i citofoni/videocitofoni Petrarca e Giotto possono effettuare delle chiamate intercomunicanti. L'esecuzione di una conversazione intercomunicante mantiene tutto l'impianto nello stato di occupato fino al termine della conversazione; solamente le chiamate da targa esterna possono interrompere una conversazione intercomunicante.
Per abilitare il videocitofono art.6329, 6329/C, 6329/CD alle chiamate intercomunicanti, programmare i pulsanti come indicato nelle fasi di programmazione. Il pulsante per il servizio ausiliario luce scale può essere anch'esso riprogrammato per le chiamate intercomunicanti ma con la perdita della funzione già assegnata.
Wiring diagram of intercommunicating interphones/monitors without separator type 692S.
