ELVOX 6329C - Interphone Vimar - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ELVOX 6329C Vimar au format PDF.
| Type de produit | Moniteur vidéo couleur (série Giotto) pour système Due Fili Plus |
| Marque | Vimar |
| Modèle | ELVOX 6329C (couleur) / 6329 (N/B) / 6329CD (avec fonction prothèse auditive) |
| Écran | TFT LCD 3,5 pouces |
| Standard vidéo | PAL, 625 lignes, 50 champs/s ; bande passante 4 MHz |
| Dimensions (L x H x P) | 204 x 220 x 71 mm |
| Alimentation | Par bus Due Fili Plus ; entrée pour alimentation supplémentaire 24 V (art. 6923) si allumage simultané de plus de 2 moniteurs |
| Température de fonctionnement | 0 °C à +40 °C |
| Boutons de fonction | Gâche (D), auto-allumage (E), service auxiliaire/éclairage escalier (F), bouton RESET (G) |
| Réglages | Volume sonore 3 niveaux + exclusion, luminosité, contraste (N/B) ou couleur (couleur) |
| Indicateurs LED | Rouge (sonnerie exclue), verte (porte ouverte) |
| Fonctions principales | Appel depuis plaque de rue, appel de palier, communication entre postes, commande de gâche, auto-allumage, exclusion d'appel, programmation de codes d'identification |
| Compatibilité | Système Due Fili Plus ; compatible avec prothèse auditive (modèle 6329/CD, sélecteur position T) |
| Installation | En saillie (patte support R684) ou sur table (kit 661A/661F) ; hauteur conseillée 1,40 m du sol |
| Raccordements | Bornier BUS (1,2), sonnerie supplémentaire (3,4), alimentation supplémentaire (12+,13-), appel de palier (V3,M), connecteur CN1 pour moniteur |
| Nettoyage | Utiliser un chiffon doux sec ; ne pas utiliser de produits abrasifs ou solvants |
| Sécurité | Installation par personnel qualifié ; conforme aux directives EMC (EN 61000-6-1/-3) ; respecter la réglementation DEEE |
FOIRE AUX QUESTIONS - ELVOX 6329C Vimar
Questions des utilisateurs sur ELVOX 6329C Vimar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice ELVOX 6329C - Vimar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ELVOX 6329C de la marque Vimar.
MODE D'EMPLOI ELVOX 6329C Vimar
Portier-vidéo Giotto b/n Due Fili / Portier-vidéo Giotto couleurs Due Fili
S/W-Videohaustelefon Giotto DueFili / Farb-Videohaustelefon Giotto DueFili
Videoportero Giotto b/n Due Fili / Videoportero Giotto colores Due Fili
Télécharger le manuel d'instructions sur le site www. vimar. com

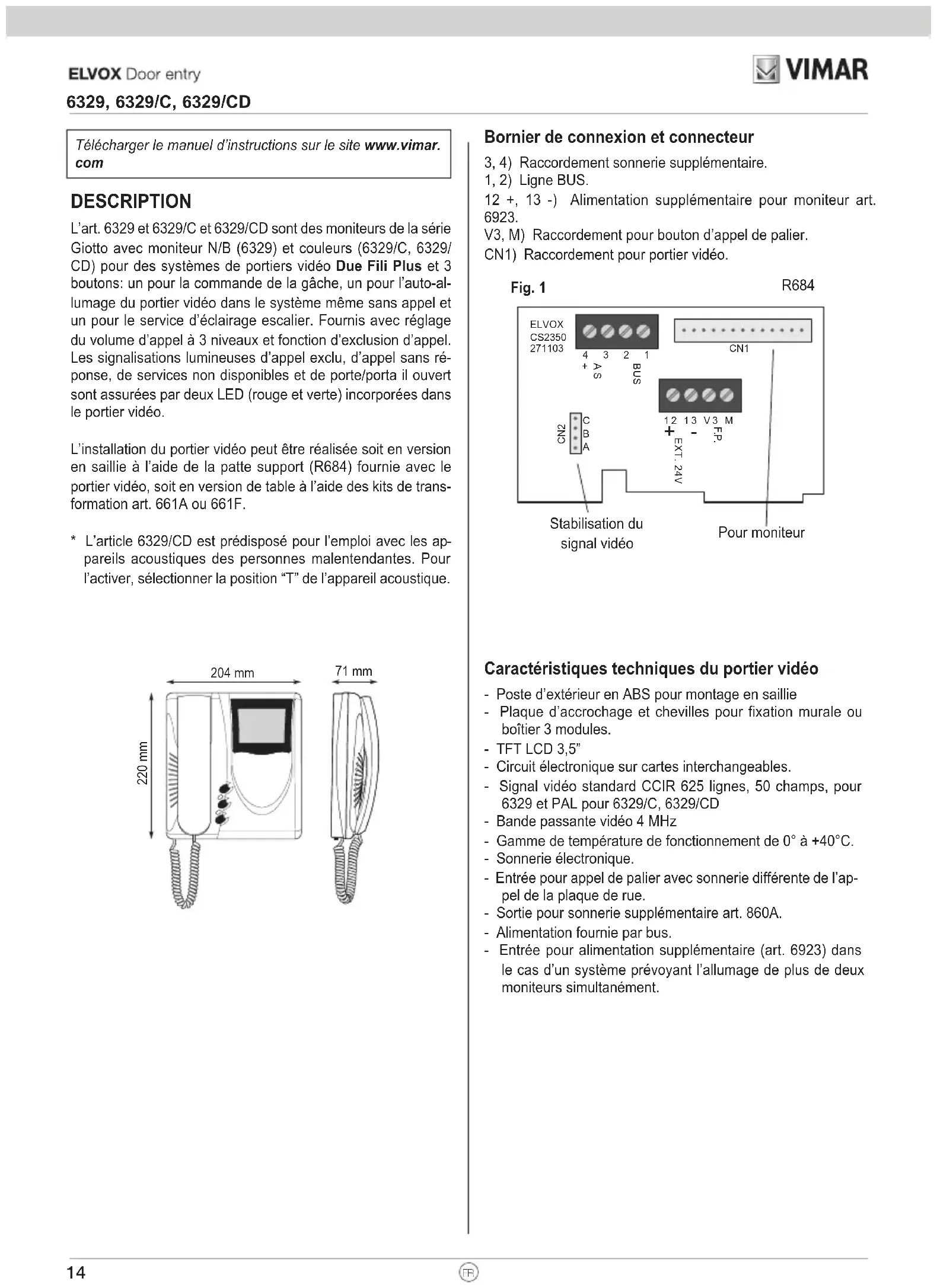

Description
L'art. 6329 et 6329/C et 6329/CD sont des moniteurs de la série Giotto avec moniteur N/B (6329) et couleurs (6329/C, 6329/CD) pour des systèmes de portiers vidéo Due Fili Plus et 3 boutons: un pour la commande de la gâche, un pour l'auto-allumage du portier vidéo dans le système même sans appel et un pour le service d'éclairage escalier. Fournis avec réglage du volume d'appel à 3 niveaux et fonction d'exclusion d'appel. Les signalisations lumineuses d'appel exclu, d'appel sans réponse, de services non disponibles et de porte/porta il ouvert sont assurées par deux LED (rouge et verte) incorporées dans le portier vidéo.
L'installation du portier vidéo peut être réalisée soit en version en saillie à l'aide de la patte support (R684) fournie avec le portier vidéo, soit en version de table à l'aide des kits de transformation art. 661A ou 661F.
* L'article 6329/CD est prédisposé pour l'emploi avec les appareils acoustiques des personnes malentendantes. Pour l'activer, sélectionner la position "T" de l'appareil acoustique.


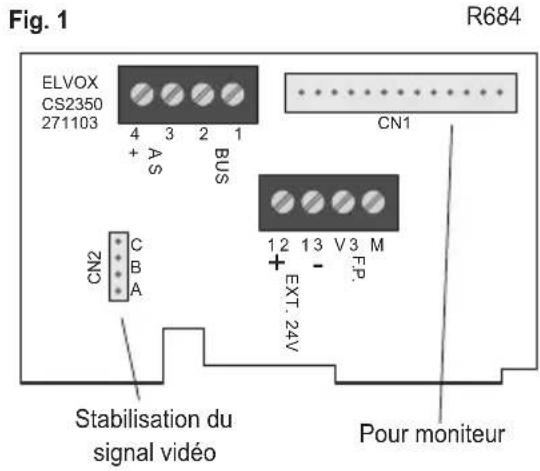

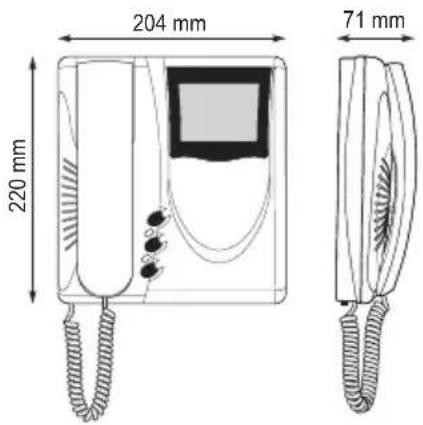

204 mm 71 mm 220 mmBornier de connexion et connecteur
3, 4) Raccordement sonnerie supplémentaire.
1, 2) Ligne BUS.
12 +, 13 -) Alimentation supplémentaire pour moniteur art. 6923.
V3, M) Raccordement pour bouton d'appel de palier.
CN1) Raccordement pour portier vidéo.
- Poste d'extérieur en ABS pour montage en saillie
- Plaque d'accrochage et chevilles pour fixation murale ou boîtier 3 modules.
- TFT LCD 3,5"
- Circuit électronique sur cartes interchangeables.
- Signal vidéo standard CCIR 625 lignes, 50 champs, pour 6329 et PAL pour 6329/C, 6329/CD
- Bande passante vidéo 4 MHz
- Gamme de température de fonctionnement de 0° à +40°C.
- Sonnerie électronique.
- Entrée pour appel de palier avec sonnerie différente de l'appel de la plaque de rue.
- Sortie pour sonnerie supplémentaire art. 860A.
- Alimentation fournie par bus.
- Entrée pour alimentation supplémentaire (art. 6923) dans le cas d'un système prévoyant l'allumage de plus de deux moniteurs simultanément.

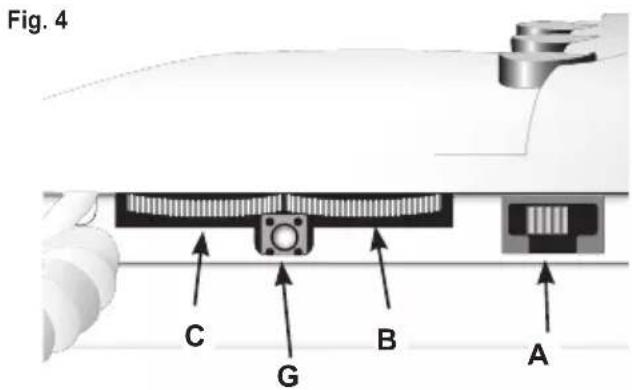

Contrôles et réglages (fig. 3 - 4)
A - Contrôle du volume sonore (de la sonnerie) et exclusion. B - Réglage de la luminosité. C - Réglage du contraste pour 6329 et couleur pour 6329/C, 6329/CD. D - Bouton de commande de la gâche E - Bouton d'auto-allumage du système F - Bouton pour le service auxiliaire, 1er relais du 1er actionneur art. 69RH.
La pression simultanée des boutons et active un 2ème service auxiliaire, 2ème relais du 1er actionneur art. 69RH.
G - Bouton RESET pour programmations du portier vidéo.
H - LED sonnerie exclue. S'allume (lumière fixe) lorsque la sonnerie a été exclue par le curseur "A" et clignote lorsque des appels ont été refusés (led rouge).
I - LED porte ouverte. Dans les systèmes où cette fonction a été utilisée, la LED reste allumée (lumière fixe) lorsque la porte/le portail est ouvert (led verte).
Fig. 3


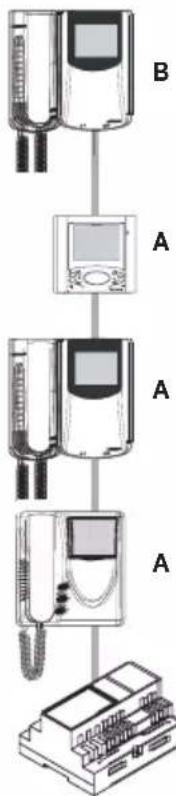

Fig. 4 C G B AStabilisateur du SIGNAL vidéo
Sur la carte d'interconnection du moniteur (dans la dalle de fixation) il y a un connecteur (A-B-C) et un pontage pour la stabilisation du signal vidéo (Fig. 9). Ce pontage doit être utilisé dans les installation avec plusieurs appareils (postes d'appartement ou moniteurs) raccordés en série (Fig. 8).
Dans la configuration de série déplacer le pontage sur la position «B» seulement dans le dernier appareil et maintenir les pontages des autres appareils sur la position initiale «A» (Aucune Termination).
Pour les autres configurations de raccordement voir la « TABLE TERMINATION POUR INSTALLATIONS DE DEUX FILS ELVOX » indiquée dans la section schémas de raccordement.
Fig. 9
Installation
- Installer le moniteur à l'écart de toutes sources lumineuses et de chaleur.

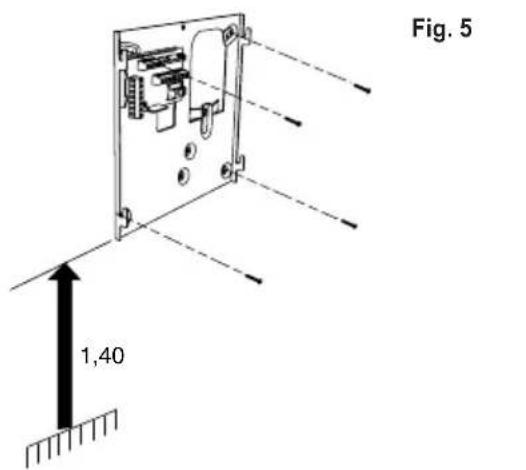

- Fixer la plaque d'accrochage du moniteur au mur à une hauteur d'environ 1,40 m (mesure prise du bord inférieur au sol) (Fig. 5).
- Connecter les câbles sur la barrette de connexion du moniteur.

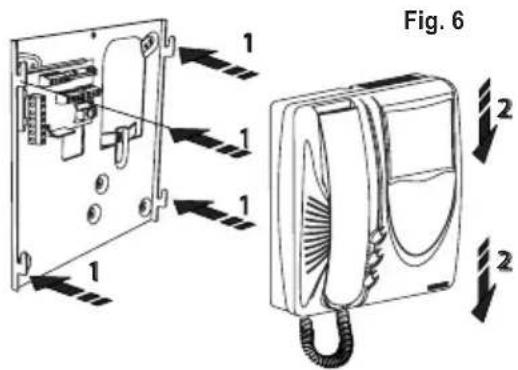

- Placer le moniteur dans le sens des flèches 1 et 2 (Fig. 6).
→ Points de fixation
Fig. 7
Les programmations du portier vidéo sont de trois types : assignation d'un code d'identification ou d'un code d'appel (indispensable), assignation d'un code d'identification secondaire (pour portiers vidéo associés à un portier vidéo "Master"), programmation des boutons pour services auxiliaires et communication entre postes (lorsque cela est nécessaire).
Les programmations doivent être effectuées avec le système allumé, sans communication en cours et seulement après avoir relié les portiers audio/portiers vidéo au système et programmé les plaques de rue.
N. B.: toutes les étapes de programmation ou d'effacement de celles-ci doivent être effectuées avec le combiné du portier vidéo décroché.
Programmation du code d'identification
Le code d'identification doit être programmé par l'intermédiaire d'une plaque de rue (principale-"MASTER"), montée dans le système et déjà configurée. Le portier vidéo est fourni sans code d'identification associé. Pour vérifier cette condition, appuyer sur le bouton de commande de la gâche. Le portier vidéo émettra un triple "Beep".
Attention: pendant la programmation du code d'identification du portier-vidéo il y a 30 seconds du moment dans lequel on entre en programmation dans le portier-vidéo au moment dans lequel on appuie sur le bouton-poussoir d'appel ou on envoie le code.
Étapes de programmation:
1) Décrocher le combiné 2) Appuyer et garder le doigt sur le bouton RESET "G" situé sous le (voir Fig. 4). 3) Appuyer et garder le doigt sur le bouton de commande de la gâche "D", en même temps que sur le bouton RESET "G". 4) Relâcher le bouton RESET "G" tout en continuant à maintenir enfoncé le bouton de commande de la gâche "D". 5) Après 2 secondes, le portier vidéo émet une tonalité aiguë et est mis en communication avec la plaque de rue. 6) Relâcher le bouton de commande de la gâche "D". 7) Appuyer sur le bouton d'appel correspondant au portier vidéo sur les plaques de rue à boutons. Taper le code d'appel et appuyer sur le bouton ". Il sur les plaques de rue alphanumériques. 8) Si le système comprend déjà un portier vidéo avec le même code d'identification associé, la plaque de rue émet un signal sonore faible et il faut nécessairement reprendre l'opération du point 2. 9) Dans le cas contraire, le code est associé au portier vidéo et la communication est coupée et le moniteur s'eteint.
Programmation du code d'identification secondaire
La programmation du code d'identification secondaire n'est requise que pour faire sonner simultanément plus d'un portier vidéo avec le même bouton ou code d'appel. Les portiers vidéo qui doivent sonner simultanément sont associés à un même groupe. Le portier vidéo "Master" est programmé en premier en utilisant la procédure précédente de "programmation du code d'identification", tandis que les portiers vidéo supplémentaires sont programmés avec le code d'identification secondaire (voir table indiquée dans la section schémas de raccordement).
Le nombre d'interphones que l'on peut associer au même groupe, sans l'aide du programmateur art. 950C ou SaveProg, est 3 plus un chef de groupe.
Lorsque aux postes d'appartement on associe les moniteurs Petrarca, il est nécessaire d'ajouter un'alimentation supplémentaire Art. 6923 pour tous les moniteurs éventuels ajoutés.
En utilisant le programmateur Art. 950C ou SaveProg il est possible de programmer l'activation de la sonnerie de tous le moniteurs et l'allumage du moniteur principal. Avant de répondre depuis un moniteur secondaire on peut allumer
le relatif moniteur au moyen de la touche "□" d'autoallumage.
Étapes de la programmation:
1) Décrocher le combiné 2) Appuyer et garder le doigt sur le bouton RESET "G" situé sous le portier vidéo (voir Fig. 4). 3) Appuyer et garder le doigt sur le bouton de commande de la gâche "D" et le bouton d'auto-allumage "E", en même temps que le bouton RESET "G". 4) Relâcher le bouton RESET "G" tout en continuant à maintenir enfoncés les deux autres boutons (D et E) 5) Après 2 secondes, le portier vidéo émet une tonalité aiguë et est mis en communication avec la plaque de rue. 6) Relâcher le bouton de commande de la gâche "D" et le bouton d'auto-allumage "E". 7) Appuyer sur le bouton d'appel correspondant au portier vidéo "Master" sur les plaques de rue à boutons. Taper le code d'appel du portier vidéo et appuyer sur le bouton " Il sur les plaques de rue alphanumériques. 8) Une fois l'identificateur secondaire associé au portier vidéo, la communication est coupée et le moniteur s'eteint.
Pour connaître le numéro assigné voir référence dans la table indiquée dans la section schémas de raccordement.
Programmation des boutons
Le portier vidéo est fourni avec trois boutons pour les fonctions de gâche, auto-allumage et pour le service auxiliaire d'éclairage escalier, lequel active le 1er relais du 1er actionneur (art. 69RH), si connecté au système. Pour changer le type de fonctionnement du bouton d'auto-allumage et de service auxiliaire d'éclairage escalier, il est nécessaire d'utiliser le programmateur art. 950Cou SaveProg, excepté pour l'affectation des fonctions communication entre postes et auto-allumage vers une plaque de rue spécifique.
Pendant la programmation des boutons, le régulateur du volume sonore (de la sonnerie) ne doit pas être en position de sonnerie exclue.
Programmation des boutons d'appel pour communication
entre postes “ ” (P2)
Étapes de la programmation:
1) Décrocher le combiné du poste d'appartement/portier-vidéo (lorsqu'on utilise la série 8870, Giotto, Petrarca). Dans les autres versions de la série 6600 (sans combiné) appuyer et maintenir enfoncé le poussoir parle/écoute : 2) Appuyer et gardé à appeler le doigt sur le bouton RESET "G" situé sous le portier vidéo (voir Fig. 4). 3) Appuyer et garde le doigt sur le bouton pour effectuer l'appel pour communication entre postes, en même temps que sur le bouton RESET "G". 4) Relâcher le bouton RESET "G" tout en continuant à maintenir enfoncé le bouton d'appel. 5) Après 2 secondes, le portier vidéo émet une tonalité aiguë, tandis que l'autre portier audio/portier vidéo émet une échelle triton ascendante. 6) Relâcher le bouton d'appel pour communication entre postes. 7) Appuyer sur un des boutons programmés comme gâche, F1, F2 ou actionneur du portier audio/portier vidéo appelé (celui avec son triton). 8) Une tonalité aiguë confirme la fin de la procédure.
Répéter la même procédure pour les autres portiers audio/portiers vidéo et éventuels boutons d'appel pour communication entre postes.
Programmation bouton pour auto-allu-mage vers PLAQUE de rue spécifique
Avec cette procédure il est possible d'activer seulement le pous-
soir " /"le bouton-poussoir " " par défaut active l'auto-allumage de la plaque de rue principale (master), en alternative il peut être programmé seulement à l'aide du programmateur 950C ou SaveProg pour activer l'auto-allumage d'une autre plaque de rue (slave).
Phase de programmation :
1) Décrocher le combiné 2) Appuyer et garder le doigt sur le bouton " "d'auto-allumage, en même temps que sur le bouton RESET "G". 3) Relâcher le bouton RESET "G" tout en continuant à maintenir enfoncé le bouton d'auto-allumage "F". 4) Après 2 secondes, le portier vidéo émet une tonalité aiguë. 5) Relâcher le bouton e "F". 6) Appuyer sur le bouton d'appel correspondant au portier vidéo sur les plaques de rue à boutons. Taper le code d'ap-
pel et appuyer sur le bouton "sur les plaques de rue alphanumériques.
7) Une tonalité aiguë confirme la fin de la procédure.
Reprogrammation de la valeur par défaut (autrement dit d'usine) des boutons
Étapes de la programmation :
1) Appuyer et garder le doigt sur le bouton RESET "G" situé sous le portier vidéo (voir Fig. 4). 2) Appuyer et garder le doigt sur le bouton à reprogrammer, en même temps que sur le bouton RESET "G". 3) Relâcher le bouton RESET "G" tout en continuant à mainte - nir enfoncé l'autre bouton. 4) Après 2 secondes, le portier audio émet une tonalité aiguë. 5) Relâcher le bouton à reprogrammer à la valeur par défaut et appuyer à nouveau sur celui-ci.
Effacement des programmations.
Étapes de la programmation :
Cette procédure est conseillée lorsqu'on veut changer l'ID d'un portier audio/portier vidéo précédemment programmé et on ne veut pas maintenir la programmation de fonctionnement de l'appareil.
1) Appuyer et garder le doigt sur le bouton RESET "G" situé sous le portier vidéo (voir Fig. 4) 2) Appuyer et garder le doigt sur le bouton d'auto-allumage "E", en même temps que le bouton RESET "G". 3) Relâcher le bouton RESET "G" tout en continuant à maintenir enfoncé le bouton d'auto-allumage "E". 4) Après 2 secondes, le portier vidéo émet une tonalité longue pendant 2 secondes. 5) Relâcher le bouton d'auto-allumage "E". 6) Pendant le retentissement de la tonalité longue, appuyer sur le bouton de commande de la gâche "D".
Si la procédure d'effacement est réussie, le portier vidéo émettra un triple "Beep" en appuyant sur le bouton de commande de la gâche.
Fonctionnement
Les appels de la plaque de rue, de palier et pour communication entre postes se distinguent par leur tonalité différente.
Appel de la plaque de rue.
Les appels de la plaque de rue ne répondent pas à la pression du bouton d'appel, mais sont générés à l'intérieur par le portier vidéo. La période d'appel est de 1 s de tonalité et de 2 s de pause, qui se répète deux fois (valeur par défaut définie dans la plaque de rue). Pour répondre, décrocher le combiné. Si le combiné est déjà soulevé pendant l'appel, le raccrocher puis le décrocher à nouveau. Le temps de réponse à l'appel (30 s) et la durée de conversation (2 minutes par défaut) sont définies dans les paramètres de la plaque de rue. Une fois la durée de conversation écoulée, il est possible de continuer à dialoguer, sans raccrocher le combiné, si un autre appel provient de la même plaque de rue dans les 10 s qui suivent.
Appel pour communication entre postes.
Décrocher le combiné du portier vidéo, appuyer sur le bouton d'appel pour communication entre postes (si programmé) du portier audio/portier vidéo à appeler. Le combiné du por-
tier vidéo appelant émettra une tonalité d'appel (si l'appel est possible) ou une tonalité occupé (si l'appel est impossible). La sonnerie du portier vidéo appelé commencera à retentir par séquences répétitives de 1 s de tonalité et de 4 s de pause. La durée maximale de l'appel sera de 30 s (6 séquences). Pour répondre à l'appel, il suffit de soulever le combiné; la durée maximale de la conversation est de 5 minutes. Une fois la durée de conversation écoulée, il est possible de continuer à dialoguer, sans raccrocher le combiné, si le visiteur appelle de nouveau dans les 10 s qui suivent. Un appel éventuel de la plaque de rue est prioritaire sur celui pour communication entre postes.
Appels refusés.
Le variateur placé sous le portier vidéo (Fig. 4) permet de varier le volume sonore de l'appel ou d'exclure la tonalité d'appel. L'exclusion de l'appel est signalée par l'allumage (lumière fixe) de la LED rouge "H". Si des appels sont effectués vers le portier vidéo lorsqu'il est en condition d'appel exclu, ceux-ci sont refusés. Le refus des appels détermine une extinction de courte durée de la LED rouge pour chaque appel exclu (4 au maximum). La signalisation est répétée environ toutes les 10 s. L'effacement des appels refusés se produit : avec le rétablissement de la sonnerie, avec la réinitialisation du portier vidéo ou à défaut d'alimentation du système. Le refus, sur la plaque de rue, est signalé par la tonalité de dissuasion (une série de "Beep" de 100 ms avec une pause de 100 ms pendant une durée totale de 5 s). Le message "Ne pas déranger" apparaît en plus sur la plaque de rue avec moniteur.
Touche gâche
La touche gâche de chaque appareil fonctionne de la manière suivante.
- Appareil avec combiné au repos gâche vers la dernière plaque avec laquelle il a parlé ou à partir de laquelle il a été appelé.
- Appareil avec combiné soulevé mais non engagé en conversation appel au standard si le flag Standard est OUI. Sinon, on retourne au premier cas.
- Appareil avec combiné soulevé et engagé en conversation interne comme le premier cas.
- Appareil avec combiné soulevé et engagé en conversation externe ou appel depuis plaque gache vers la plaque avec laquelle il parle ou depuis laquelle il est appelé. En fait, on actionne toujours une gâche sauf lorsque l'on soulève le combiné et l'on appuie tout de suite sur le bouton gâche. Il est possible de le mettre au cas normal si le standard de conciergerie est absent dans l'installation et l'on met le flag Standard à NON.
Règles d'installation
L'installation doit être confiée a des personnel qualifies et execute conformément aux dispositions qui regissent l'installation du matériel électrique en vigueur dans le pays concerne.
Conformité aux normes
Directive EMC
Normes EN 61000-6-1 et EN 61000-6-3.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
Lorsqu'on installe plus de deux moniteurs avec allumage simultané, une alimentation supplémentaire Art. 6923 doit être installée pour chaque moniteur supplémentaire. En alternative on peut programmer (à travers du programmateur Art. 950C) un moniteur comme chef de groupe, qui est le seul à s'allumer à l'appelexterne; les autres moniteurs s'allument en appuyant sur le bouton-poussoir d'allumage ou en soulevant le combiné. Dans ce cas le moniteur principal s'éteint automatiquement.
Cette remarque concerne tous les dispositifs de la technologie Due Fili Plus dotés du « connecteur ou du commutateur de terminaison du Bus » identifié par « ABC » et indiqué sur les schémas par un *.
Pour l'adaptation correcte de la ligne, procéder au réglage selon la règle ci-après :
Conserver la position « A » si le Bus entre et sort du dispositif;
Déplacer sur la position « B » (câble Elvox) ou sur la position « C » (câble « CAT5 » à paires torsadées), si la ligne du Bus « arrive » au dispositif.
Utiliser TOUJOURS la sortie 1 du distributeur art. 692D (la seule qui n'a pas le pontet de terminaison). Pour la terminaison de l'art. 692D : si toutes les sorties "OUT", "2", "3" ou "4" ne sont pas utilisées, MAINTENIR le pontet sur le connecteur "TOUT", "T2", "T3" ou "T4". Le pontet "TOUT" par défaut est en position "100" (câble Elvox), le positionner sur "50" uniquement si l'on utilise un câble CAT5 à paires torsadées.
Installations avec distributeur ACTIF 692D/2.
Le pontet de terminaison doit être positionné sur "B" (pour câble Elvox) ou sur "C" (pour câble CAT5 avec paires torsadées) UNIQUEMENT SI le BUS se termine sur ledit dispositif. Il doit être laissé sur "A" si l'on effectue l'entrée-sortie en utilisant les bornes 1-2 de l'art. 692D/2.
\* Terminação BUS
Schéma de raccordement de la sonnerie électronique supplémentaire art. 860A.
La sonnerie électronique art. 860A propose deux sons différents à deux ou trois tonalités entre la borne 7 et la borne 8. Sonnerie supplémentaire est alimentée par le reseau.
Schéma de raccordement des sonneries supplémentaires à tympan. Il est possible de relier des sonneries supplémentaires fonctionnant avec tension alternatif de 12V \~ à un maximum de 240V \~ obtenue par le relais Art. 0170/101 et en les connectant comme représenté dans le schéma.
Schéma de raccordement de l'appel de palier
En actionnant le bouton de palier, le portier vidéo émet une tonalité différente de celle émise avec l'appel de la plaque de rue ou pour communication entre postes.
Bouton d'appel de palier
Etagenruftaste
Schéma de raccordement avec l'allumage simultané de deux ou plusieurs portiers vidéo avec l'alimentation art. 6923.
L'alimentation art. 6922 permet la mise sous tension simultanée de deux portiers vidéo art. 6329, 6329/C, 6329/CD ou un portier-vidéo art. 6329. En présence d'un plus grand nombre de moniteurs allumés simultanément, il faut utiliser l'alimentation supplémentaire art. 6923, après le 2ème moniteur (ou après le 1er moniteur lorsqu'on utilise l'Art. 6329). Il faut utiliser une alimentation art. 6923 pour chaque moniteur supplémentaire.
Schéma de raccordement des portiers audio/portiers vidéo pour communication sans séparateur art. 692S.
Dans les systèmes de portiers audio/portiers vidéo 2 FILS ELVOX, les portiers audio/portiers vidéo des séries Petrarca et Giotto permettent d'effectuer des appels pour communication entre postes. Avec la conversation entre deux postes, le système est en état occupé jusqu'au terme de la conversation. La conversation entre deux postes ne peut être interrompue que par des appels de la plaque de rue.
Pour pouvoir effectuer des appels pour communication entre postes avec les portiers vidéo art. 6329, 6329/C, 6329/CD, programmer les boutons comme décrit dans les étapes de la programmation. Le bouton pour le service auxiliaire d'éclairage escalier peut être lui aussi reprogrammé pour les appels pour communication entre postes. Attention cette opération comporte la perte de la fonction déjà affectée.
