Tipo de producto	Monitor video color (serie Giotto) para sistema Due Fili Plus
Marca	Vimar
Modelo	ELVOX 6329C (color) / 6329 (B/N) / 6329CD (con función ayuda auditiva)
Pantalla	TFT LCD 3,5 pulgadas
Estándar de video	PAL, 625 líneas, 50 campos/s; ancho de banda 4 MHz
Dimensiones (L x A x P)	204 x 220 x 71 mm
Alimentación	Por bus Due Fili Plus; entrada para alimentación suplementaria 24 V (art. 6923) si encendido simultáneo de más de 2 monitores
Temperatura de funcionamiento	0 °C a +40 °C
Botones de función	Pestillo (D), autoencendido (E), servicio auxiliar/iluminación escalera (F), botón RESET (G)
Ajustes	Volumen sonoro 3 niveles + exclusión, brillo, contraste (B/N) o color (color)
Indicadores LED	Rojo (timbre excluido), verde (puerta abierta)
Funciones principales	Llamada desde placa de calle, llamada de rellano, comunicación entre puestos, comando de pestillo, autoencendido, exclusión de llamada, programación de códigos de identificación
Compatibilidad	Sistema Due Fili Plus; compatible con ayuda auditiva (modelo 6329/CD, selector posición T)
Instalación	En superficie (soporte R684) o sobre mesa (kit 661A/661F); altura recomendada 1,40 m del suelo
Conexiones	Regleta BUS (1,2), timbre suplementario (3,4), alimentación suplementaria (12+,13-), llamada de rellano (V3,M), conector CN1 para monitor
Limpieza	Usar un paño suave y seco; no usar productos abrasivos ni disolventes
Seguridad	Instalación por personal calificado; conforme a las directivas EMC (EN 61000-6-1/-3); respetar la normativa RAEE

Preguntas frecuentes - ELVOX 6329C Vimar

¿Cómo instalar el monitor ELVOX 6329C?

El monitor puede instalarse en superficie con el soporte R684 suministrado, o sobre mesa con los kits 661A/661F. Fijar la placa de fijación a aproximadamente 1,40 m del suelo. Conectar los cables en la regleta y luego colocar el monitor siguiendo las flechas 1 y 2 (ver Fig. 6).

¿Cómo programar el código de identificación del monitor?

Descolgar el auricular, presionar y mantener el botón RESET G, luego presionar simultáneamente el botón de pestillo D. Después de 2 segundos, soltar G mientras mantiene D. El monitor emite un tono agudo. Soltar D y luego presionar el botón de llamada correspondiente en la placa de calle. Para placas alfanuméricas, marcar el código de llamada y presionar '#'. La comunicación se corta y el código se guarda.

¿Cómo ajustar el volumen del timbre?

El volumen sonoro se ajusta a 3 niveles + exclusión mediante el cursor A ubicado debajo del monitor (ver Fig. 4). En posición extrema, el timbre se excluye y el LED rojo H se enciende fijo.

¿Qué significa el LED rojo encendido fijo?

El LED rojo H encendido fijo indica que el timbre está excluido (modo 'No molestar'). Si parpadea, significa que se han rechazado llamadas durante la exclusión.

¿Cómo realizar la comunicación entre puestos (interfono)?

Primero hay que programar el botón de llamada para comunicación entre puestos (ver manual). Una vez programado, descolgar el auricular, presionar el botón de llamada del puesto deseado. La llamada emite un timbre intermitente (1s/4s). La conversación dura 5 minutos máximo. Una llamada de la placa de calle es prioritaria.

¿Cómo conectar un timbre suplementario?

Usar el timbre electrónico art. 860A (2 o 3 tonos) conectándolo a los bornes 3 y 4 de la regleta. Para un timbre de tímpano de 12V~ a 240V~, usar un relé art. 0170/101.

¿Cómo usar la función de autoencendido hacia una placa de calle específica?

Descolgar el auricular, presionar y mantener el botón de autoencendido E y el RESET G simultáneamente. Soltar G después de 2 segundos, el monitor emite un tono. Soltar E, luego presionar el botón de llamada de la placa de calle deseada. Un tono confirma la programación.

¿Cómo restablecer los parámetros de fábrica de los botones?

Presionar y mantener el botón RESET G, luego el botón a restablecer. Soltar G después de 2 segundos, el monitor emite un tono agudo. Soltar el botón y presionarlo nuevamente para confirmar.

¿Qué hacer si el monitor no enciende o no responde?

Verificar la alimentación por bus y la conexión a los bornes 1 y 2. Si varios monitores se encienden simultáneamente, puede ser necesaria una alimentación suplementaria art. 6923. Verificar también la terminación del bus (puente en A, B o C según configuración).

¿Cómo limpiar y mantener el monitor?

Desconectar el aparato antes de la limpieza. Usar un paño suave y seco. No usar productos químicos, disolventes ni abrasivos. Evitar la humedad.

MANUAL DE USUARIO ELVOX 6329C Vimar

El manual de instrucciones se puede descargar en la página web www.vimar.com

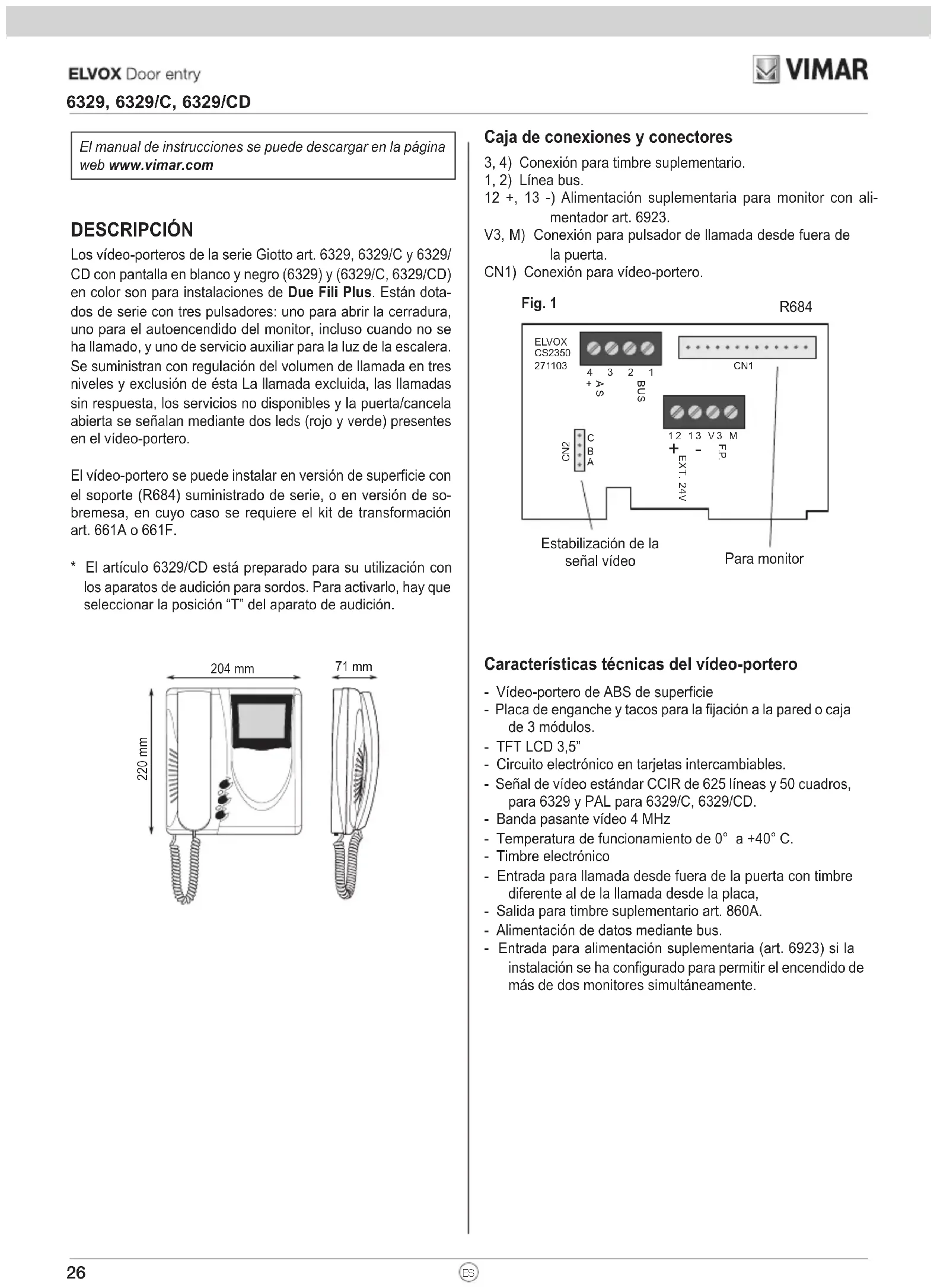

DESCRIPCIÓN

Los vídeo-porteros de la serie Giotto art. 6329, 6329/C y 6329/CD con pantalla en blanco y negro (6329) y (6329/C, 6329/CD) en color son para instalaciones de Due Fili Plus. Están dotados de serie con tres pulsadores: uno para abrir la cerradura, uno para el autoencendido del monitor, incluso cuando no se ha llamado, y uno de servicio auxiliar para la luz de la escalera. Se suministran con regulación del volumen de llamada en tres niveles y exclusión de ésta La llamada excluida, las llamadas sin respuesta, los servicios no disponibles y la puerta/cancela abierta se señalan mediante dos leds (rojo y verde) presentes en el vídeo-portero.

El vídeo-portero se puede instalar en versión de superficie con el soporte (R684) suministrado de serie, o en versión de sobremesa, en cuyo caso se requiere el kit de transformación art. 661A o 661F.

* El artículo 6329/CD está preparado para su utilización con los aparatos de audición para sordos. Para activarlo, hay que seleccionar la posición "T" del aparato de audición.

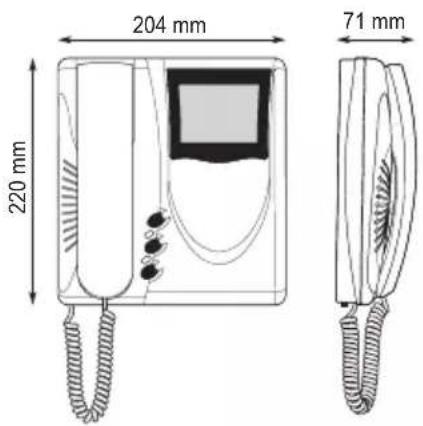

204 mm 220 mm 71 mm

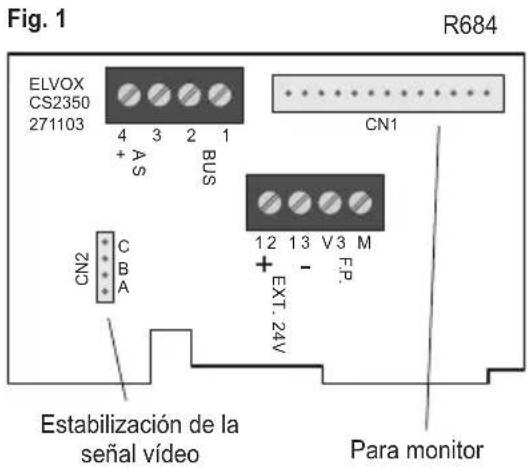

Caja de conexiones y conectores

3, 4) Conexión para timbre suplementario.

1, 2) Línea bus.

12 +, 13 -) Alimentación suplementaria para monitor con alimentador art. 6923.

V3, M) Conexión para pulsador de llamada desde fuera de la puerta.

CN1) Conexión para vídeo-portero.

Fig. 1 R684 ELVOX CS2350 271103 4 3 2 1 + AS BUS CN1 CN2 C B A 1 2 1 3 V 3 M + EXT. 24V - Para monitor Estabilización de la signal video

Características técnicas del vídeo-portero

• Vídeo-portero de ABS de superficie
• Placa de enganche y tacos para la fijación a la pared o caja de 3 módulos.
• TFT LCD 3,5"
• Circuito electrónico en tarjetas intercambiables.
• Señal de vídeo estándar CCIR de 625 líneas y 50 cuadros, para 6329 y PAL para 6329/C, 6329/CD.
• Banda pasante vídeo 4 MHz
• Temperatura de funcionamiento de 0° a +40° C.
• Timbre electrónico
• Entrada para llamada desde fuera de la puerta con timbre diferente al de la llamada desde la placa,
• Salida para timbre suplementario art. 860A.
• Alimentación de datos mediante bus.
• Entrada para alimentación suplementaria (art. 6923) si la instalación se ha configurado para permitir el encendido de más de dos monitores simultáneamente.

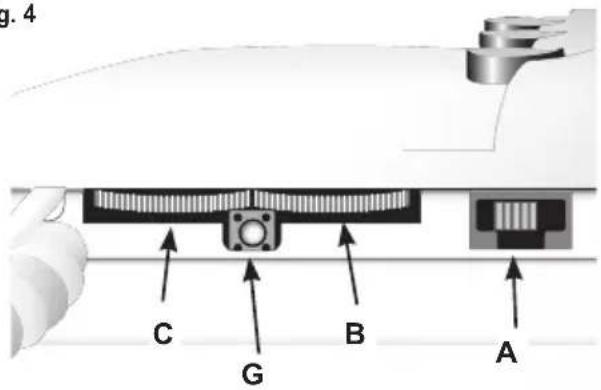

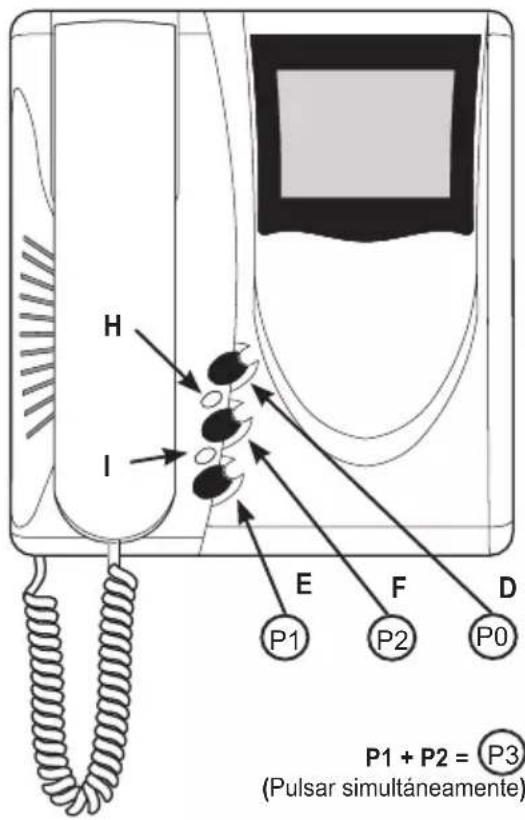

Controles y regulaciones (figs. 3 - 4)

A - Control de la intensidad del timbre y exclusión.
B - Control de la luminosidad.
C - Control del contrasto para 6329 y color para 6329/C, 6329/CD.
D - Pulsador de mando de la cerradura
E - Pulsador para el autoencendido del equipo
F - Pulsador para servicio auxiliar, 1° relé del 1° actuador art. 69RH.

Accionando simultáneamente los pulsadores

y

se activa un segundo servicio auxiliar, 2° relé del actuador art. 69RH (o Art. 69RH).

G - Pulsador RESET para programar el vídeo-portero.
H - Led de señalización de timbre excluido. Se enciende de forma fija cuando el timbre se ha excluido mediante el cursor "A" y parpadea cuando se han rechazado llamadas (led rojo).

I - LED de puerta abierta. En las instalaciones en las cuales se utiliza dicha función, el led permanece encendido de manera fija cuando la puerta/cancela está abierta (led verde).

Fig. 3

H I E F D P1 P2 P0 P1 + P2 = P3 (Pulsar simultáneamente)

Fig. 4

g. 4 C G B A

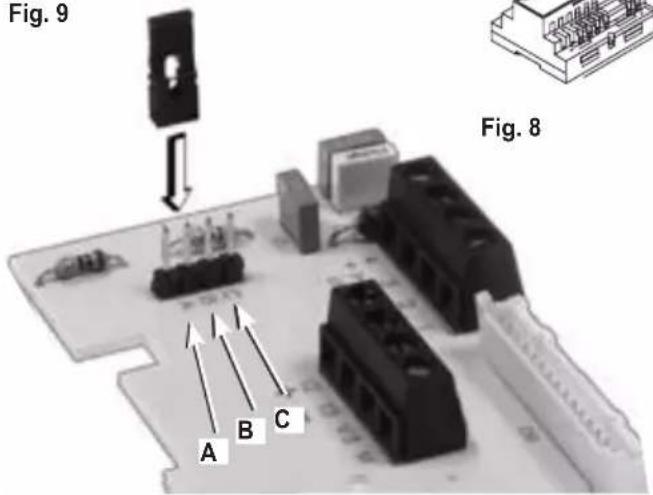

ESTABILIZADOR DE LA SENAL VÉDEO

En la ficha de interconexion del monitor (en la plancha de fijación) hay un conector (A-B-C) y un puente para el balance de la señal vídeo (Fig. 9). Este puente debe ser utilizado en las instalaciones donde hay más aparatos (teléfonos o monitores) conectados en serie (Fig. 8).

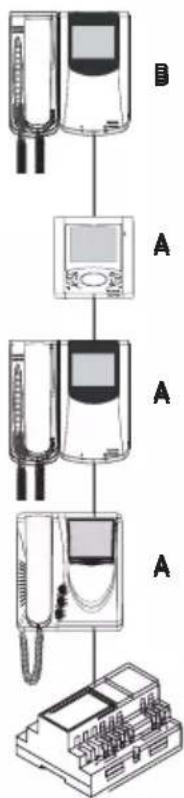

En una configuración en serie desplazar el puente sólo del último aparato en la posición "B" y mantener los puentes de los otros teléfonos o videoteléfonos en la posición inicial, es decir "A" (ninguna terminación).

Para las otras configuraciones de conexionado ver el: "PROSPECTO TERMINACIÓN PARA INSTALACIONES DE DOS HILOS ELVOX" indicado en la sección de los esquemas de conexionado.

Fig. 9

Fig. 9 Fig. 8 A B C


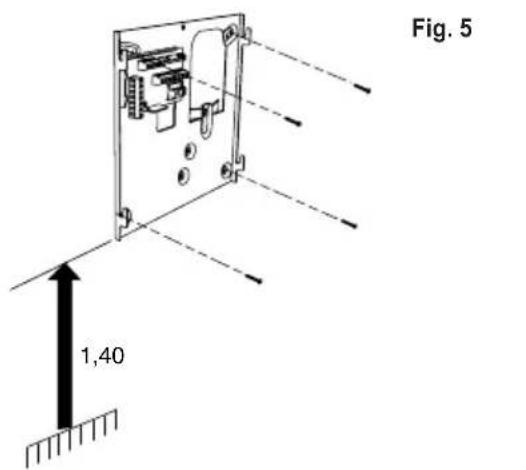

INSTALACIÓN

• Instalar el monitor lejos de fuentes luminosas y de calor.
• Sujetar la placa de fijación del monitor a la pared, con el borde inferior a aproximadamente 1,40 m del suelo (fig. 5).
• Efectuar las conexiones de la caja de conexiones del monitor.

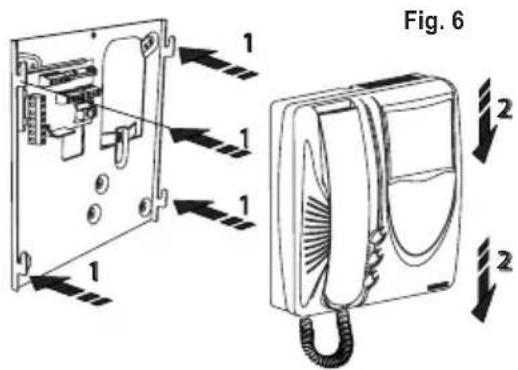

• Introducir el monitor siguiendo el sentido indicado por las flechas 1 y 2 (fig. 6).

Fig. 5 1,40

Fig. 6 1 1 1 1 2 2

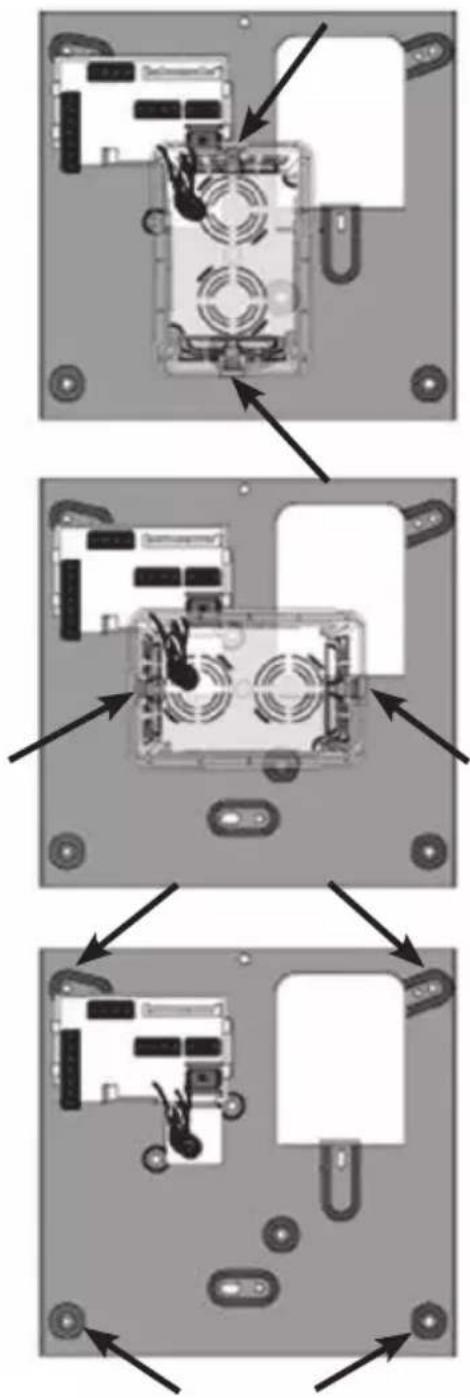

La placa se puede instalar con tacos a presión o mediante una caja de empotrar de 3 módulos (horizontal o vertical).

Puntos de fijación

Fig. 7

PROGRAMACIÓN

Las programaciones del vídeo-portero son de tres tipos: asignación del código de identificación o código de llamada(indispensable), asignación del código de identificación secundario (para vídeo-porteros asociados a un vídeo-portero principal), programación de los pulsadores para servicios auxiliares y llamadas intercomunicantes (si es necesario).

Las programaciones se deben efectuar con la instalación encendida, sin comunicaciones activas, y únicamente tras conectar los porteros eléctricos/vídeo-porteros a la instalación y programar las placas.

N.B: todas las fases de programación o borrado se han de efectuar con el teléfono del portero eléctrico descolgado.

Programación del código de identificación

El código de identificación se tiene que programar mediante una placa (principal-MASTER) presente en la instalación y ya configurada.

El vídeo-portero se suministra sin código de identificación asociado. Para comprobarlo, accionar el pulsador de la cerradura: el vídeo-portero emitirá tres bips.

Atención: durante la programación del código de identificación del videoteléfono se han a disposición 30 segundos desde el momento en el cual se entra en programación en el videoteléfono al momento en el cual se pulsa el pulsador de llamada en la placa o se envia el código.

Fase de programación:

1) Descolgar el microteléfono
2) Accionar y mantener accionado el pulsador RESET "G" ubicado debajo del vídeo-portero (véase fig. 4).
3) Accionar y mantener accionado el pulsador de la cerradura "D" al mismo tiempo que el pulsador RESET "G".
4) Soltar el pulsador RESET "G" y seguir accionando el pulsador de la cerradura "D".
5) Transcurridos dos segundos, el vídeo-portero emite un tono agudo, se enciende el monitor y se pone en comunicación con la placa.
6) Soltar el pulsador de la cerradura "D".
7) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al vídeo-portero; en las placas al-fanuméricas, componer el código de llamada y accionar el
8) Si en la instalación ya existe un vídeo-portero con el mismo código de identificación asociado, la placa emite una señal sonora baja y es necesario repetir la operación desde el punto 2.
9) En caso contrario, el código queda asociado al vídeo-portero, se termina la comunicación y el monitor se apaga.

Programación del código de identificación secundario

El código de identificación secundario se ha de programar cuando se desea que suene más de un vídeo-portero con el mismo pulsador o código de llamada. Los vídeo-porteros que deben sonar simultáneamente se asocian a un mismo grupo. El vídeo-portero principal se programa en primer lugar mediante el procedimiento precedente "Programación del código de identificación"; los vídeo-porteros suplementarios del grupo se programan con el código de identificación secundario (ver prospecto en la sección de los esquemas de conexiónado).

Sin la ayuda del programador Art. 950C o SaveProg, es posible asociar a un mismo grupo 3 teléfonos y un maestro.

Si a los teléfonos se asocian los monitores Petrarca, hay añadir un alimentador suplementario Art. 6923 para cada eventual monitor suplementario.

Utilizando el programador Art. 950C o SaveProg es posible programar la activación del timbre de todos los monitores y el autoencendido del monitor principal. Antes de responder desde un vídeoportero secundario se puede encender

el relativo monitor por medio del pulsador “☐” de autoencendido.

Fase de programación:

1) Descolgar el microteléfono
2) Accionar y mantener accionado el pulsador RESET "G" ubicado debajo del vídeo-portero (véase fig. 43).
3) Accionar y mantener accionado el pulsador de la cerradura "D" y el pulsador de autoencendido □ "E", al mismo tiempo que el pulsador RESET "G".
4) Soltar el pulsador RESET y seguir accionando los otros dos pulsadres.
5) Transcurridos dos segundos, el vídeo-portero emite un tono agudo, se enciende el monitor y se pone en comunicación con la placa.
6) Soltar los pulsadores de la cerradura "D" y de autoencendido "E".
7) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al vídeo-portero principal; en las placas alfanuméricas, componer el código de llamada del vídeo-portero principal y accionar el pulsador " 🔒".
8) Tras asociar el número de identificación secundario al vídeo-portero, se termina la comunicación y el monitor se apaga.

Para conocer el número asignado ver prospecto en la sección de los esquemas de connexionado.

Programación de los pulsadores

El vídeo-portero se suministra con tres pulsadores para la cerradura, el autoencendido y el servicio auxiliar para la luz de la escalera, que activa el 1er relé del 1er actuador (art. 69RH), si se ha conectado a la instalación. Para cambiar el tipo de funcionamiento del pulsador de autoencendido y de servicio auxiliar de la luz de la escalera se tiene que utilizar el programador art. 950C o SaveProg, salvo para la programación de las funciones de llamadas intercomunicantes y autoencendido hacia una placa específica.

Durante la programación de los pulsadores, el regulador de volumen del timbre no tiene que estar en la posición de timbre excluido.

Programación de los pulsadores para llamadas intercomu-

nicantes " (P2)

Fase de programación:

1) Descolgar el microteléfono del teléfono/videoteléfono para llamar (en la serie 8870, Giotto, Petrarca). En todas las otras versiones de la serie 6600 (sin microteléfono) pulsar y mantener presionado el pulsador hable/escucha.
2) Accionar y mantener accionado el pulsador RESET "G" ubicado debajo del vídeo-portero (véase fig. 4).
3) Accionar y mantener accionado el pulsador para efectuar la llamada intercomunicante junto al pulsador RESET "G".
4) Soltar el pulsador RESET "G" y seguir accionando el pulsador de llamada.
5) Transcurridos dos segundos, el vídeo-portero emite un tono agudo y el otro teléfono/vídeo-portero emite una escala de tres tonos ascendente.
6) Soltar el pulsador correspondiente a la llamada intercomunicante.
7) En el teléfono/vídeo-portero llamado (el del sonido de tres tonos), accionar uno de los pulsadores programados como cerradura, F1 o F2.
8) Un tono agudo confirma que se ha terminado el procedimiento.

Repetir el mismo procedimiento para los otros teléfonos/vídeo-porteros y pulsadores de llamadas intercomunicantes.

Programación del pulsador de autoencendido hacia la placa específica.

Fase de programación:

Con este procedimento es posible activar sólo el pulsador "

". El pulsador "por defecto activa el autoencendido de la placa principal (master), en alternativa se puede programar sólo por medio del programador 950C o SaveProg para activar el autoencendido de otra placa (slave).

1) Descolgar el microteléfono
2) Accionar y mantener accionado el pulsador "F" " " " para efectuar el autoencendido al mismo tiempo que el pulsador RESET "G".
3) Soltar el pulsador RESET "G" y seguir accionando el pulsador de autoencendido "F".
4) Transcurridos dos segundos, el vídeo-portero emite un tono agudo.
5) Soltar el pulsador correspondiente al autoencendido "F".
6) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al vídeo-portero; en las placas alfanuméricas, componer el código de llamada y accionar el

pulsador "

7) Un tono agudo confirma que se ha terminado el procedimiento.

Reprogramación de los valores predefinidos de los pulsadores.

Fase de programación:

1) Accionar y mantener accionado el pulsador RESET "G" ubicado debajo del vídeo-portero (véase fig. 4).
2) Accionar y mantener accionado el pulsador que se debe reprogramar al mismo tiempo que el pulsador RESET."G".
3) Soltar el pulsador RESET "G" y seguir accionando el otro pulsador.
4) Transcurridos dos segundos, el teléfono emite un tono agudo.
5) Soltar el pulsador que se debe reprogramar y volverlo a accionar.

Borrado completo de la programación.

Fase de programación:

Se aconseja este procedimiento cuando se quiere cambiar el ID de un teléfono/monitor precedentemente programado y no se quiere mantener la programación de funcionamento del aparato.

1) Accionar y mantener accionado el pulsador RESET "G" ubicado debajo del vídeo-portero (véase fig. 4).
2) Accionar y mantener accionado el pulsador de autoencendido "E" al mismo tiempo que el pulsador RESET "G".
3) Soltar el pulsador RESET "G" y seguir accionando el pulsador de autoencendido "E".
4) Transcurridos dos segundos, el vídeo-portero emite un tono largo durante dos segundos.
5) Soltar el pulsador de autoencendido "E".
6) Durante el tono largo, accionar el pulsador de la cerradura "D".

Si el procedimiento de borrado se ha efectuado correctamente, al accionar nuevamente la lámina de la cerradura el teléfono emite tres bips.

FUNCIONAMIENTO

Las llamadas desde la placa externa, intercomunicante y desde fuera de la puerta se diferencian entre sí por los tonos.

Llamada desde la placa.

Las llamadas desde la placa no siguen la presión del pulsador de llamada sino que las genera el vídeo-portero internamente. El ciclo de llamada es de 1 s de sonido y 2 s de pausa repetido dos veces (valor predefinido en la placa). Para responder, descolgar el teléfono. Si el teléfono se encuentra descolgado durante la llamada, colgarlo y volverlo a descolgar. El tiempo de respuesta a la llamada (30 s) y el tiempo de conversación (predefinido, 2 minutos) se han programado en los parámetros de la placa. Cuando se agota el tiempo de conversación, se puede continuar, sin tener que colgar el teléfono, si se efectúa nuevamente la llamada en un plazo de 10 s desde la misma placa.

Llamada intercomunicante.

Descolgar el teléfono del portero eléctrico y, si se ha programado, accionar el pulsador intercomunicante correspondiente al portero eléctrico/vídeo-portero que se desea llamar. En el teléfono del vídeo-portero que llama se oirá un tono de llamada

(si es posible efectuar la llamada) o un tono de ocupado (si no se puede efectuar la llamada). En el vídeo-portero llamado, empieza a sonar el timbre de manera cíclica con un ritmo de 1 s de sonido y 4 s de pausa. La duración máxima de la llamada es de 30 s (6 ciclos). Para responder a la llamada, sólo hay que levantar el teléfono; la duración máxima de la conversación es de 5 minutos. Cuando se agota el tiempo de conversación, se puede continuar, sin tener que colgar el teléfono, si se efectúa nuevamente la llamada en un plazo de 10 segundos. La llamada desde la placa tiene prioridad sobre una llamada intercomunicante.

Llamadas rechazadas.

El variador ubicado debajo del vídeo-portero (fig. 4) permite variar la intensidad de llamada o excluir el sonido de llamada. La exclusión de la llamada se indica mediante el encendido del led rojo "H" de forma fija. Si se efectúan llamadas hacia el vídeo-portero cuando la llamada está excluída, éstas se rechazan. El led rojo se apaga brevemente una vez por cada llamada excluida (número máximo de llamadas excluídas: 4). La señalización se repite cada 10 s aproximadamente. Las llamadas rechazadas pueden borrarse con la rehabilitación del timbre, el restablecimiento del vídeo-portero y la ausencia de alimentación en la instalación. En la placa, el rechazo se señala mediante un tono particular (una serie de bips de 100ms con una pausa de 100 ms durante 5 s en total). En la placa con display, se visualiza el mensaje "No molestar".

Tecla Abrepuertas

La tecla abrepuertas de cada aparato funciona como se describe a continuación.

• Aparato con microteléfono colgado → abrepuertas hacia la última placa con la que ha hablado o ha sido llamado.
• Aparato con microteléfono descolgado, pero no ocupado → en una conversación llamada a la centralita si el flag Centralita es SÍ. De lo contrario, es como el primer caso.
• Aparato con microteléfono descolgado y ocupado en una conversación interna como el primer caso.
• Aparato con microteléfono descolgado y ocupado en una conversación externa o llamado desde la placa abu-puertas hacia la placa con la que está hablando o ha sido llamado.

En definitiva se acciona siempre un abrepuertas excepto cuando se descuelga el microteléfono y se pulsa inmediatamente el pulsador abrepuertas. Es posible llevar también éste al caso estándar si en la instalación no hay centralita de conserjería y si el flag Centralita se configura a NO.

Normas de instalación

La instalacion debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material electrico en el país donde se instalen los productos.

Conformidad normativa

Directiva EMC

Normas EN 61000-6-1 y EN 61000-6-3.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m ^2 , es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.

- Campainha electrónica.

Cuando se instalan más de dos monitores con encendido simultáneo se debe insertar un alimentador suplementario Art. 6923 por cada monitor suplementario. En alternativa se puede programar (por medio del programador Art. 950C) un monitor como jefe de grupo, que es el único a encenderse automáticamente a lallamada externa; los otros monitores se encienden pulsando il pulsador de autoencendido o descolgando il microteléfono. En este caso el monitor principal se apaga automáticamente.

\* TERMINACIÓN DEL BUS

Esta nota se aplica a todos los dispositivos con tecnología Due Fili Plus provistos de "conector o conmutador DIP de terminación BUS" identificado por la serigrafía "ABC" y marcado en los esquemas de conexión con *.

Para la correcta adaptación de la línea hay que realizar la configuración según la regla siguiente:

Mantener la posición "A" si el BUS entra y sale del dispositivo;

Desplazar a la posición "B" (si el cable es Elvox) o bien a la posición "C" (si el cable es "CAT5" con los pares acoplados), si la línea del BUS "termina" en el propio dispositivo.

"A" = Ninguna TERMINACIÓN

"B" = TERMINACIÓN 100 ohmios

"C" = TERMINACIÓN 50 ohmios

EQUIPOS CON DISTRIBUIDOR PASIVO 692D (versión con "riel DIN")

Utilice SIEMPRE la salida 1 del distribuidor Art. 692D (la única que no tiene el conector puente de terminación).

Para la terminación del Art. 692D: Si no se utilizan las salidas "OUT", "2", "3" o "4", mantenga el conector puente en el conector "TOUT", "T2", "T3" o "T4". Por defecto, el conector puente "TOUT" está en posición "100" (cable Elvox): colóquelo en "50" solo si se utiliza un cable CAT5 con los pares acoplados.

EQUIPOS CON DISTRIBUIDOR ACTIVO 692D/2.

El conector puente de terminación debe posicionarse en "B" (para el cable Elvox) o en "C" (para el cable CAT5 con pares acoplados) EXCLUSIVAMENTE SI el BUS termina en el dispositivo. Debe dejarse en "A" si se utilizan los bornes 1-2 del 692D/2 para entrada-salida.

\* TERMINAISON BUS

Esquema de conexión del timbre suplementario electrónico art. 860A. El timbre electrónico art. 860A dispone de dos tipos de sonidos diferentes con dos y tres tonalidades que se pueden seleccionar entre el borne 7 y el borne 8. El timbre se alimenta con tensión de red.

Esquema de conexión de los timbres suplementarios a tímpano.

Es posible emplear timbres suplementarios que funcionan con una tensión alterna de 12V \~ a un máximo de 240V\~ obtenida por el relé art. 0170/101, que se han de conectar según se ilustra en el esquema.

Esquema de conexión del pulsador de llamada desde fuera de la puerta

Al accionar el pulsador de llamada desde fuera de la puerta, el vídeo-portero suena con una tonalidad diferente a la obtenida con la llamada desde la placa externa o intercomunicante.

Pulsador de llamada desde fuera de la puerta

Esquema de conexión con encendido simultáneo de dos o más vídeo-porteros con alimentador art. 6923.

El alimentador art. 6922 puede alimentar simultáneamente dos video-porteros art. 6329, 6329/C, 6329/CD o un videoportero art. 6329. Con un número mayor de monitores encendidos simultáneamente, después del segundo monitor, se debe utilizar el alimentador suplementario art. 6923, después del 2do. monitor. Para cada monitor suplementario, se debe utilizar un alimentador art. 6923.

Esquema de conexión de porteros eléctrico/vídeo-porteros intercomunicantes sin separador art. 692S.

En los porteros eléctricos/vídeo-porteros DE DOS HILOS ELVOX, los aparatos de las series Petrarca o Giotto pueden efectuar llamadas intercomunicantes. La ejecución de una conversación intercomunicante mantiene a toda la instalación en el estado de ocupado hasta el término de la conversación; solamente las llamadas desde la placa externa pueden interrumpir una conversación intercomunicante.

Para habilitar el vídeo-portero art. 6329, 6329/C, 6329/CD a las llamadas intercomunicantes, programar los pulsadores de la manera

indicada en las fases de programación. El pulsador del servicio auxiliar para luz de la escalera también se puede reprogramar para llamadas intercomunicantes pero pierde la función asignada
