MANUAL DE USUARIO ELVOX 68TUK93 Vimar

El producto es conforme a la directiva europea 2004/108/CE, 2006/95/CE y sucesivas.

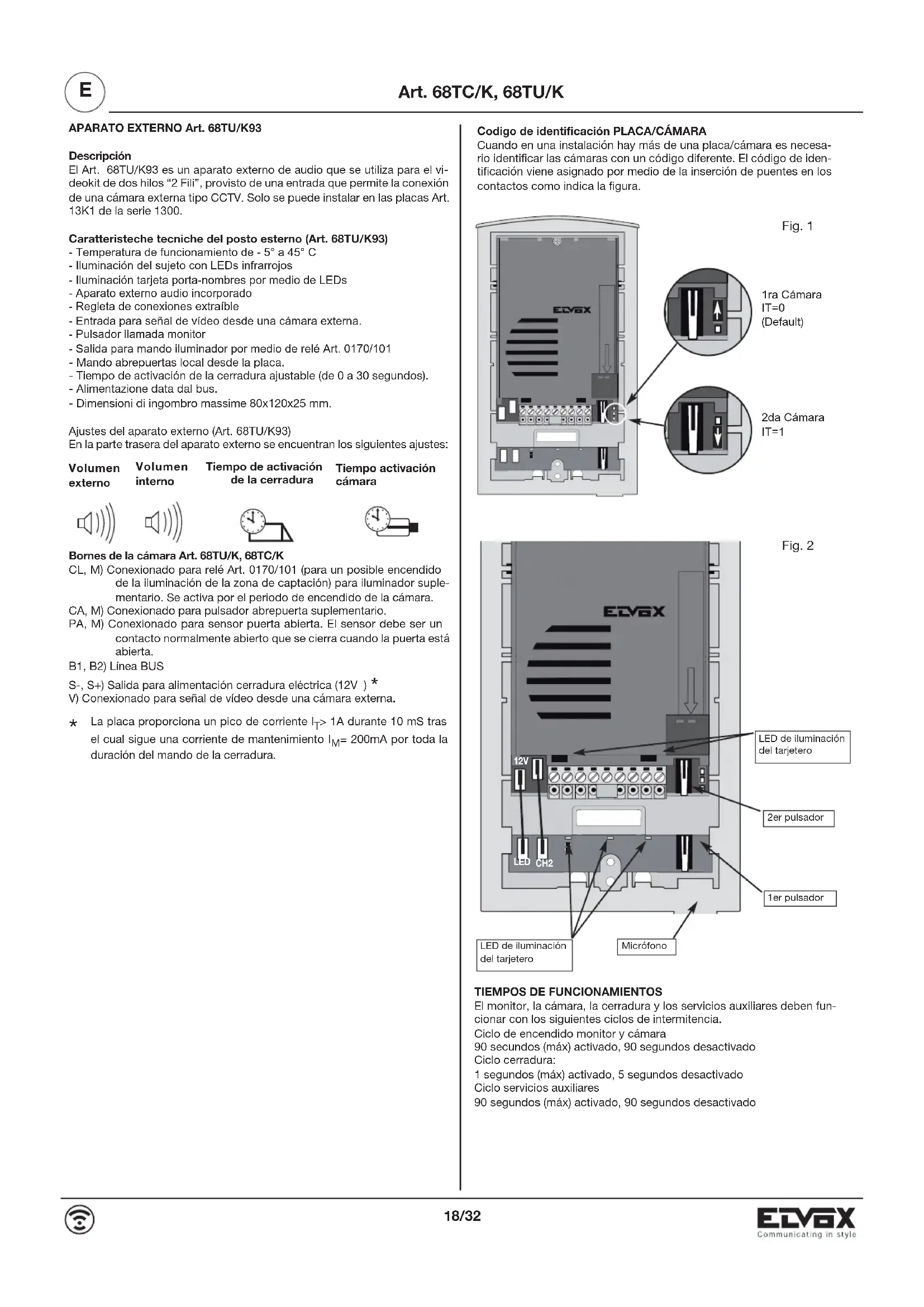

El Art. 68TU/K93 es un aparato externo de audio que se utiliza para el videokit de dos hilos "2 Fili", provisto de una entrada que permite la conexión de una cámara externa tipo CCTV. Solo se puede instalar en las placas Art. 13K1 de la serie 1300.

• Temperatura de funcionamiento de - 5° a 45° C
• Iluminación del sujeto con LEDs infrarrojos
• Iluminación tarjeta porta-nombres por medio de LEDs
• Aparato externo audio incorporado
• Regleta de conexiones extraíble
• Entrada para señal de vídeo desde una cámara externa.
• Pulsador llamada monitor
• Salida para mando iluminador por medio de relé Art. 0170/101
• Mando abrepuertas local desde la placa.
• Tiempo de activación de la cerradura ajustable (de 0 a 30 segundos).
• Alimentazione data dal bus.
• Dimensioni di ingombro massime 80x120x25 mm.

Ajustes del aparato externo (Art. 68TU/K93)

En la parte trasera del aparato externo se encuentran los siguientes ajustes:

Volumen externo

Volumen interno

Tiempo de activación de la cerradura

Tiempo activación cámara

Bornes de la cámara Art. 68TU/K, 68TC/K

CL, M) Conexionado para relé Art. 0170/101 (para un posible encendido de la iluminación de la zona de captación) para iluminador suplementario. Se activa por el periodo de encendido de la cámara.

CA, M) Conexionado para pulsador abrepuerta suplementario.

PA, M) Conexionado para sensor puerta abierta. El sensor debe ser un contacto normalmente abierto que se cierra cuando la puerta está abierta.

B1, B2) Línea BUS

S-, S+) Salida para alimentación cerradura eléctrica (12V) *

V) Conexionado para señal de vídeo desde una cámara externa.

* La placa proporciona un pico de corriente I_T > 1A durante 10 mS tras el cual sigue una corriente de mantenimiento I_M = 200mA por toda la duración del mando de la cerradura.

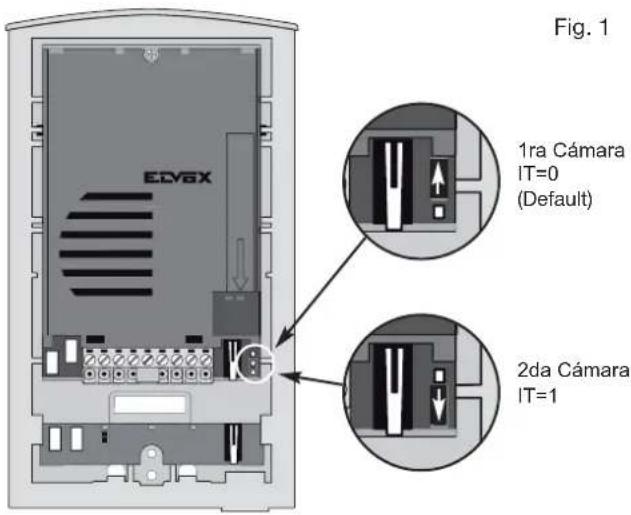

Codigo de identificación PLACA/CÁMARA

Cuando en una instalación hay más de una placa/cámara es necesario identificar las cámaras con un código diferente. El código de identificación viene asignado por medio de la inserción de puentes en los contactos como indica la figura.

Fig. 1 EDV6X 1ra Cámara IT=0 (Default) 2da Cámara IT=1

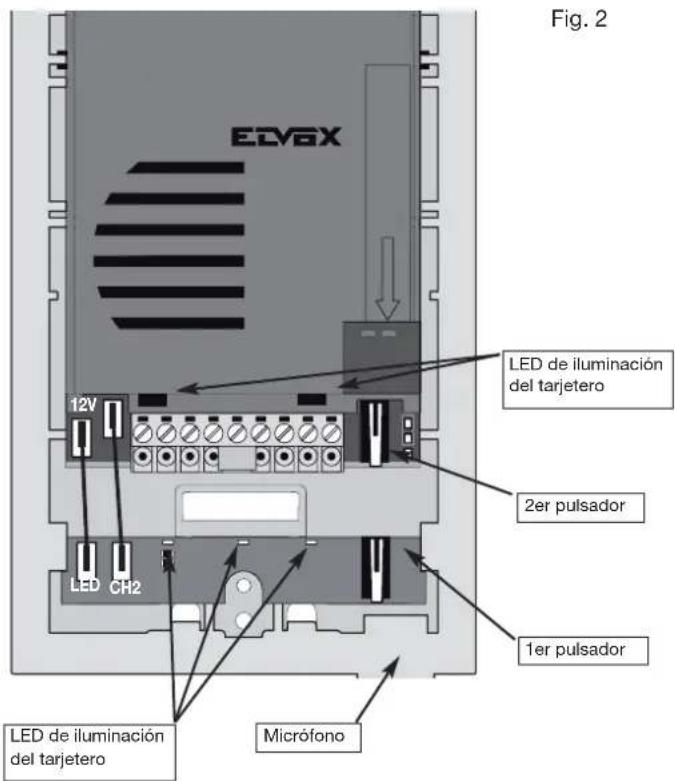

Fig. 2 EDV6X 12V LED de iluminación del tarjetero 2er pulsador LED CH2 1er pulsador LED de iluminación del tarjetero Micrófono

El monitor, la cámara, la cerradura y los servicios auxiliares deben funcionar con los siguientes ciclos de intermitencia.

Ciclo de encendido monitor y cámara

90 segundos (máx) activado, 90 segundos desactivado

Ciclo cerradura:

1 segundos (máx) activado, 5 segundos desactivado

Ciclo servicios auxiliares

90 segundos (máx) activado, 90 segundos desactivado

INSTALACIÓN

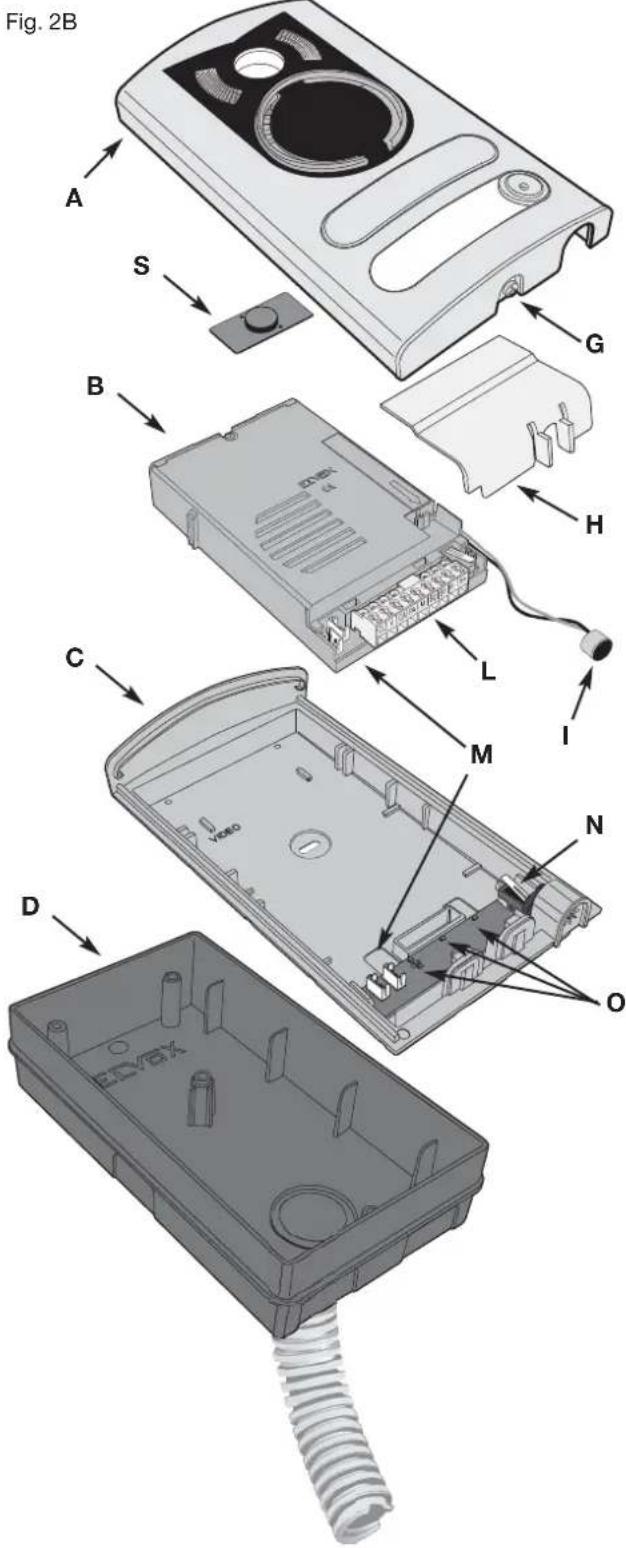

Instalación de la placa (Art. 13K1) en versión de empotrar

• Instale en el muro la caja de empotrar (D) a una altura de aprox. 1,65 m del borde superior de la caja al suelo
• Abra la placa soltando el tornillo debajo de la placa (G) y retire el difusor de luz (H).
• Fije el marco (C) a la caja de empotrar (D)
• Coloque la cámara en el marco y el micrófono en su alojamiento cerrando el tapón como se indica en la Fig. 3.
• Conecte la cámara a la tarjeta del LED de iluminación de los tarjeteros mediante los dos cableados (cableado con hilos rojo/negro para la alimentación del LED y cableado con dos hilos verdes para la conexión del segundo pulsador de llamada) Fig. 3B.
• Realice las conexiones a la instalación en la caja de conexiones extraíble (L). En caso de instalación para la colocación de videoportero bifamiliar:
• Quite el módulo embellecedor (E) Fig. 4, desde la parte trasera de la placa, utilizando un destornillador, respetando la secuencia de abajo hacia arriba (hay que quitar primero el cabezal, luego la 1ª tecla y por último el módulo embellecedor.
• Fije la tecla externa (F) (que se suministra) a la placa, apretando ligeramente.
• Introduzca el difusor de luz (H) para que la iluminación de los tarjeteros sea uniforme.
• Retire el anillo del objetivo (R) e introduzca la rejilla de cierre del objetivo (S) (véase la Fig. 4B).
• Cierre la placa fijándola al marco por medio de un destornillador.

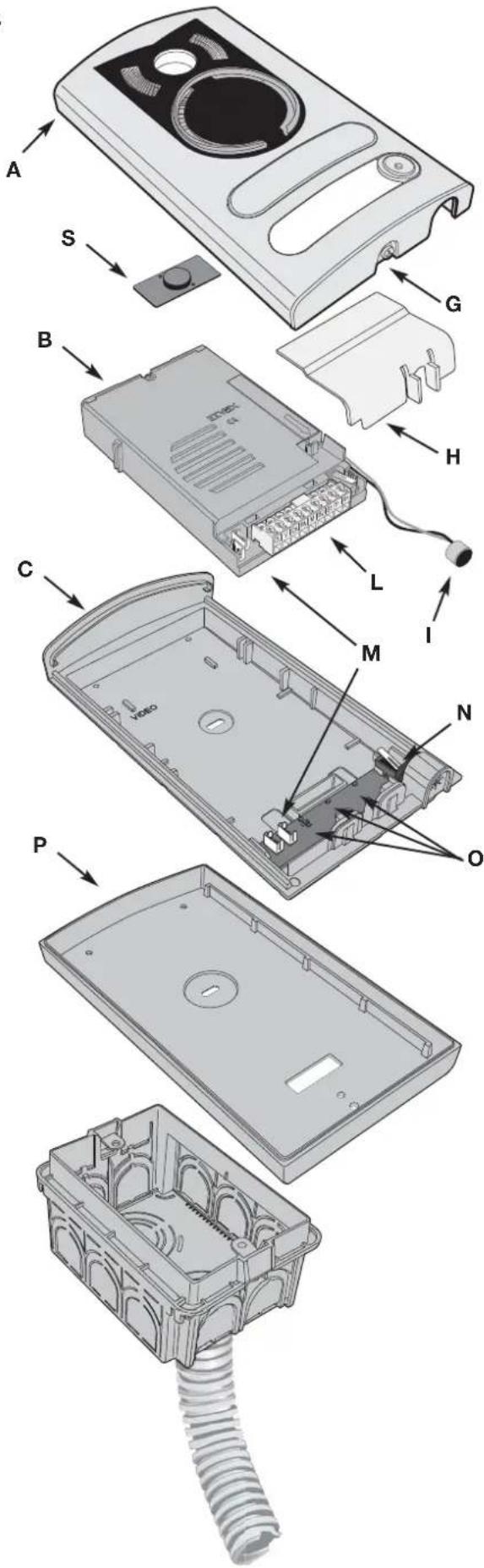

Instalación de la placa (Art. 13K1) en versión de superficie

• Abra la placa aflojando el tornillo debajo de la placa (G) y separe la cámara (B) del marco, retirando el difusor de luz (H) y el micrófono (I).
• Instale en la pared el marco (C) junto con la caja de superficie (P) a una altura de aprox. 1,65 m del borde superior de la misma al suelo.
• Coloque la cámara en el marco y el micrófono en su alojamiento (B) cerrando el tapón como se indica en la Fig. 3.
• Conecte la cámara a la tarjeta del LED de iluminación de los tarjeteros mediante los dos cableados (cableado con hilos rojo/negro para la alimentación del LED y cableado con dos hilos verdes para la conexión del segundo pulsador de llamada) Fig. 3B.
• Realice las conexiones a la instalación en la caja de conexiones extraíble (L). En caso de instalación para la colocación de videoportero bifamilial
• Quite el módulo embellecedor (E) Fig. 4, desde la parte trasera de la placa, utilizando un destornillador, respetando la secuencia de abajo hacia arriba (hay que quitar primero el cabezal, luego la 1ª tecla y por último el módulo embellecedor.
• Fije la tecla externa (F) (que se suministra) a la placa, apretando ligeramente.
• Introduzca el difusor de luz (H) para que la iluminación de los tarjeteros sea uniforme.
• Cierre la placa fijándola al marco por medio de un destornillador.

Fig. 5

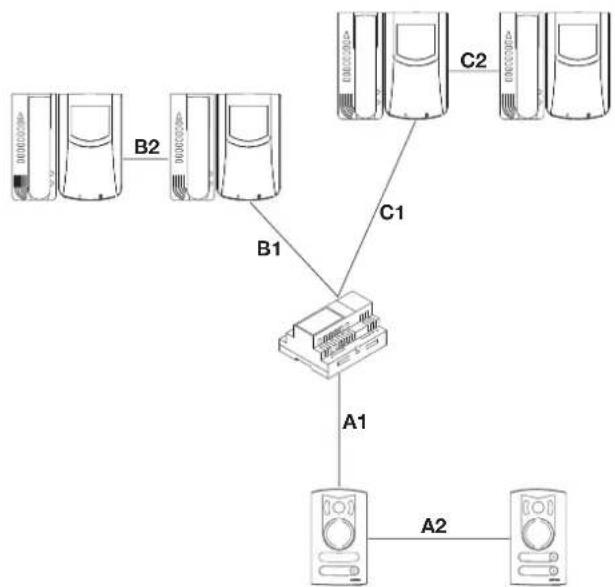

Videokit Art. 68IA/R (blanco y negro), Art. 68IA/RC (en color)

• Se puede invertir la polaridad de los dos hilos de conexión entre alimentador y monitor y entre alimentador y placa.
• El cable recomendado para la conexión del kit es el Art. 732H (2x1 mm²) y/o 732I (2x1 mm²). Si el cable utilizado no está entre los indicados, NO se garantiza lo que se menciona a continuación.
• La instalación se garantiza para una distancia máxima de 150 metros. Distancia lineal entre los 2 dispositivos, lo más lejanos entre sí (por ejemplo, placa más distante y monitor más distante). La longitud total del cable no debe superar los 500 metros. Estas distancias máximas han de considerarse válidas tanto para equipos en B/N como en color.
• Las cerraduras eléctricas conectadas a las placas deben tener una absorción máxima de 1 A con tensión de 12 Vcc.
• Las perturbaciones o descargas eléctricas pueden afectar el correcto funcionamiento de los aparatos. Por lo tanto, se recomienda la colocación de los cables en el interior de tuberías separadas.

A1 + A2 + B1 + B2 = Max 150 m
A1 + A2 + C1 + C2 = Max 150 m

POSTO ExTERNO Art. 68TU/K93

Descrição

90 segundos (máx) ligado, 90 segundos desligado

Ciclo do trinco:

B - APARATO EXTERNO ART.68TU/K93
C - CERRADURA ELÉCTRICA 12V \~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
M - CÁMARA TVCC

A - PLAQUE DUE RUE AUDIO ART, 13K1
B - POSTE EXTERNE ART. 68TU/K93
C - GÂCHE ÉLECTRIQUE 12V \~
D - POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F - SENSEUR PORTE OUVERTE
G - POUSSOIR D'APPEL DE LA PLAQUE DE RUE
H - LED D'ÉCLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L'AUTOACTIVATION
M - CAMÉRA TVCC

A - PLACA AUDIO ART, 13K1
B - APARATO EXTERNO ART. 68TU/K93
C - CERRADURA ELÉCTRICA 12V \~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
M - CÁMARA TVCC

A - PLAQUE DUE RUE AUDIO ART. 13K1
B - POSTE EXTERNE ART. 68TU/K93
C - GÂCHE ÉLECTRIQUE 12V \~
D - POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F - SENSEUR PORTE OUVERTE
G - POUSSOIR D'APPEL DE LA PLAQUE DE RUE
H - LED D'ECLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L'AUTOACTIVATION
M - CAMERA TVCC

A - PLACA AUDIO O VIDEO ART. 13K1
B - APARATO EXTERNO ART. 68TU/K93
C - CERRADURA ELÉCTRICA 12V \~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
M - CÁMARA TVCC

CONSEJOS PARA EL INSTALADOR

• Leer atentamente los consejos contenidos en el presente documento en cuanto dan importantes indicaciones concernientes la seguridad de la instalación, del uso y de la manutención.
• Después de haber quitado el embalaje asegurarse de la integridad del aparato.
• Los elementos del embalaje (bolsos de plástico etc.) no tienen que ser dejados al alcance de los niños en cuanto posibles fuentes de peligro. La ejecución de la instalación, debe respetar las normas en vigor.
• Es necesario instalar cerca la fuente de alimentación un interruptor apropiado, de tipo bipolar, con una separación entre los contactos de al menos 3mm.
• Antes de conectar el aparato asegurarse que los datos de la placa sean iguales a los de la red de distribución
• Este aparato debe destinarse exclusivamente al uso para el que está diseñado, es decir para sistemas de porteros automáticos o videoporteros. Los otros usos deben ser considerados impropios y por lo tanto peligrosos.

El constructor no puede ser considerado responsable de eventuales daños causados por usos impropios erróneos e irrazonables.

• Antes de efectuar cualquiera operación de limpieza o de manutención, desconectar el aparato de la red de alimentación eléctrica, apagando el interruptor de la instalación.
• En caso de fallo y/o funcionamiento incorrecto del aparato, desconecte la alimentación mediante el interruptor y no lo manipule.

Para eventuales reparaciones recurrir solamente a un centro de asistencia técnica autorizado por el constructor. La falta de respeto a lo anteriormente expuesto puede comprometer la seguridad del aparato.

• No obstruir las aberturas o hendiduras de ventilación o de salida calor. No coloque sobre el aparato ningún objeto que contenga líquidos (por ejemplo, una maceta).
• El instalador debe asegurarse que las informaciones para el usuario sean presentes en los aparatos derivados.
• Todos los aparatos que constituyen la instalación deben ser destinados exclusivamente al uso para el qual fueron concebidos.
• ATENCIÓN: para evitar daños personales, sujete este aparato al suelo/pared siguiendo las instrucciones de instalación.
• Este documento tendrá que ser siempre adjuntado al aparato.

Directiva 2002/96/CE (WEEE, RAEE)

El símbolo del cubo de basura tachado, presente en el aparato, indica que éste, al final de

su vida útil, no debe desecharse junto con la basura doméstica sino que debe llevarse a un punto de recogida diferenciada para aparatos eléctricos y electrónicos o entregarse al vendedor cuando se compre un aparato equivalente.

El usuario es responsable de entregar el aparato a un punto de recogida adecuado al final de su vida. La recogida diferenciada de estos residuos facilita el reci-claje del aparato y de sus componentes, permite su tratamiento y eliminación de forma compatible con el medioambiente y previene los efectos negativos en la naturale-za y la salud de las personas. Si desea obtener más infor-mación sobre los puntos de recogida, contacte con el ser-vicio local de recogida de basura o con la tienda dondeadquirió el producto.

Riesgos conectados a sustancias consideradas peligrosas (WEEE).

Según la Directiva WEEE, substancias que desde tiempo son utilizadas comunemente en aparatos eléctricos ed electrónicos son consideradas substancias peligrosas para las personas y el ambiente. La adecuada colección diferenciada para el siguiente envío del aparato destinado al reciclaje, tratamiento y eliminación ambientalmente compatible contribuye a evitar posibles efectos negativos sobre el ambiente y la salud y favorece el reciclo de los materiales que componen el producto.
