MANUALE UTENTE ELVOX EAM3 Vimar

Manuale installatore Installer manual

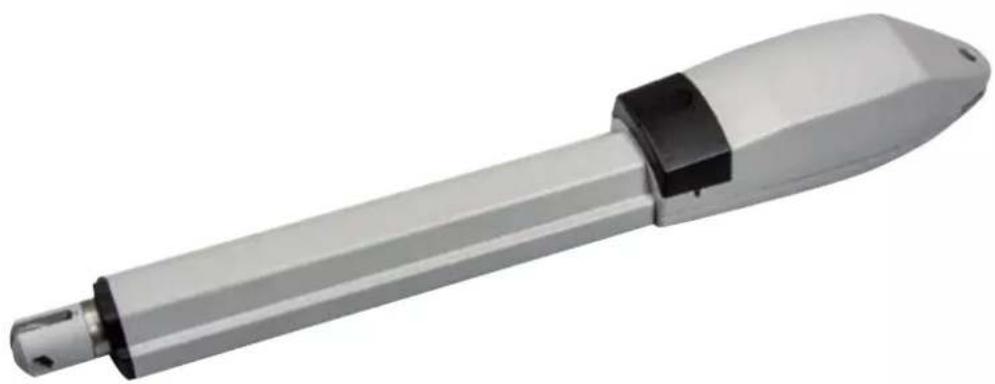

Attuatore per cancelli battenti 24 Vdc Actuator for swing gates 24 Vdc

EAM2, EAM3

Indice:

Importante - informazioni di sicurezza Pagina

1 Predisposizione impianto tipo....1
2 Dati tecnici ....1
3 Dimensioni di ingombro attuatore....1
4 Limiti di impiego....1
5 Posizioni possibili della staffa....2
6 Scelta del foro per il fissaggio del fulcro di rotazione dell'attuatore ....2
7 Tabella con quote di installazione....3
8 Fissaggio della staffa al pilastro....4
9 Montaggio dell'attuatore ....4
10 Sbloccaggio dell'attuatore....5
11 Cablaggi elettrici ....5
12 Manuale utente ....6

Le seguenti informazioni di sicurezza sono parti integranti ed essenziali del prodotto e devono essere consegnate all'utilizzatore.

Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione. E' necessario conservare il presente modulo e trasmetterlo ad eventuali subentranti nell'uso dell'impianto. L'errata installazione o l'utilizzo improprio del prodotto può essere fonte di grave pericolo.

IMPORTANTE - INFORMAZIONI DI SICUREZZA

• L'installazione deve essere eseguita da personale professionalmente competente e in osservanza della legislazione nazionale ed europea vigente.
• Dopo aver tolto l'imballo assicurarsi dell'integrità dell'apparecchio, in caso di dubbio rivolgersi a personale qualificato.
• I materiali d'imballaggio (cartone, sacchetti di plastica, graffe, polistirolo ecc.) devono essere smaltiti negli appositi contenitori e non devono essere dispersi nell'ambiente soprattutto non devono essere lasciati alla portata dei bambini.
• La posa in opera, i collegamenti elettrici e le regolazioni devono essere effettuati a "Regola d'arte", assicurarsi che i dati di targa siano rispondenti a quelli della rete elettrica e accertare che la sezione dei cavi di collegamento sia idonea ai carichi applicati, in caso di dubbio rivolgersi a personale qualificato.
• Non installare il prodotto in ambienti a pericolo di esplosione o disturbati da campi elettromagnetici. La presenza di gas o fumi infiammabili costituisce un grave pericolo per la sicurezza.
• Prevedere sulla rete di alimentazione una protezione per extratensioni, un interruttore/ sezionatore e/o differenziale adeguati al prodotto e in conformità alle normative vigenti.
• Indicare chiaramente sul cancello, porta, serranda o barriera che sono comandati a distanza mediante apposito cartello.
• La ELVOX s.p.a. non può essere considerata responsabile per eventuali danni causati qualora vengano installati dei dispositivi e/o componenti incompatibili ai fini dell'integrità del prodotto, della sicurezza e del funzionamento.
• L'apparecchio dovrà essere destinato al solo uso per il quale è stato concepito, ogni altra applicazione è da considerarsi impropria e quindi pericolosa.
• Prima d'effettuare una qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete, staccando la spina, o spegnendo l'interruttore dell'impianto. Per la riparazione o sostituzione delle parti danneggiate, dovranno essere utilizzati esclusivamente ricambi originali.
• L'installatore deve fornire tutte le informazioni relative al funzionamento, alla manutenzione e dell'utilizzo delle singole parti componenti e del sistema nella sua globalità.

EAM2, EAM3

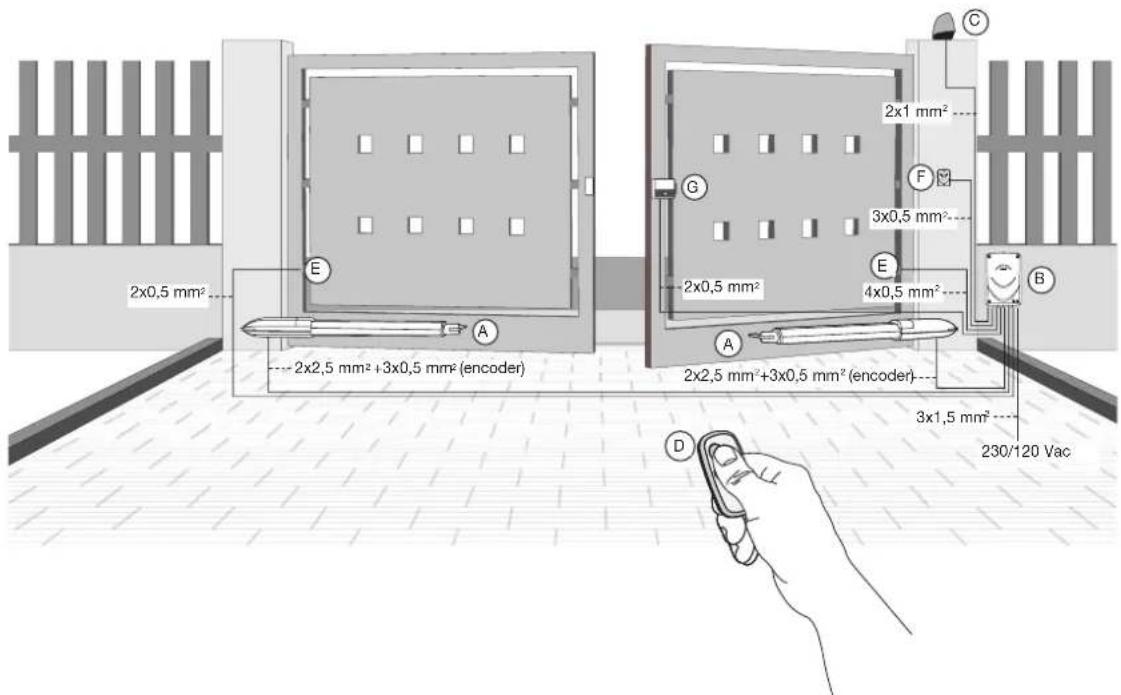

1- Predisposizione impianto tipo:

Legenda

A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando 2 canali
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura

2- Dati tecnici:

Descrizione EAM2 EAM3
Alimentazione motore elettrico 24 Vdc 24 Vdc
Assorbimento massimo motore elettrico 5 A 5 A
Potenza massima motore elettrico 120 W 120 W
Lunghezza massima anta 3 metri	4 metri
Peso massimo anta	300 Kg	250 Kg
Apertura massima	110°	110°
Tempo di apertura	Min. 10sec. Max 22 sec.	Min. 15sec. Max 25 sec.
Grado di protezione	IP44	IP44
Temperatura di funzionamento	Da -20 a +55C°	Da -20 a +55C°
Dimensioni	785x110x105 mm 925x110x105 mm
Peso	9,2 Kg	10,2 Kg
Frequenza di utilizzo	100%	100%
Corsa utile	280 mm	430 mm

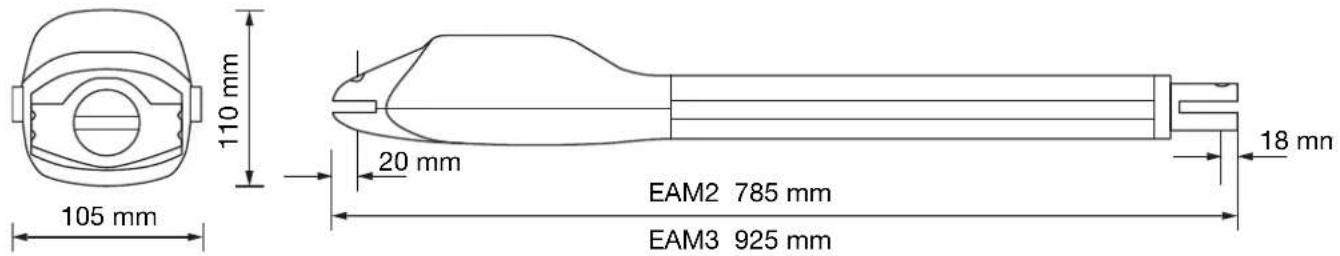

3- Dimensioni e ingombro attuatore EAM2 e EAM3:

4- Limiti di impiego EAM2:

Lunghezza anta (metri)	Peso anta (kg)
1,5	800
2	550
2,5	400
3	300

Limiti di impiego EAM3:

Lunghezza anta (metri)	Peso anta (kg)
2,5	550
3	400
3,5	300
4	250

EAM2, EAM3

Prima di procedere all'installazione dell'automatismo, controllare:

• le cerniere siano robuste e efficienti e che non vi siano forti attriti
• che la misura Y non sia superiore al valore indicato nella tabella delle quote di installazione. In tal caso è necessario intervenire sul pilastro in modo da raggiungere tale misura
• la lunghezza dei cavi di alimentazione dei motoriduttore, non sia superiore ai 15 metri
• che siano presenti e ben fissate le battute d'arresto meccanico

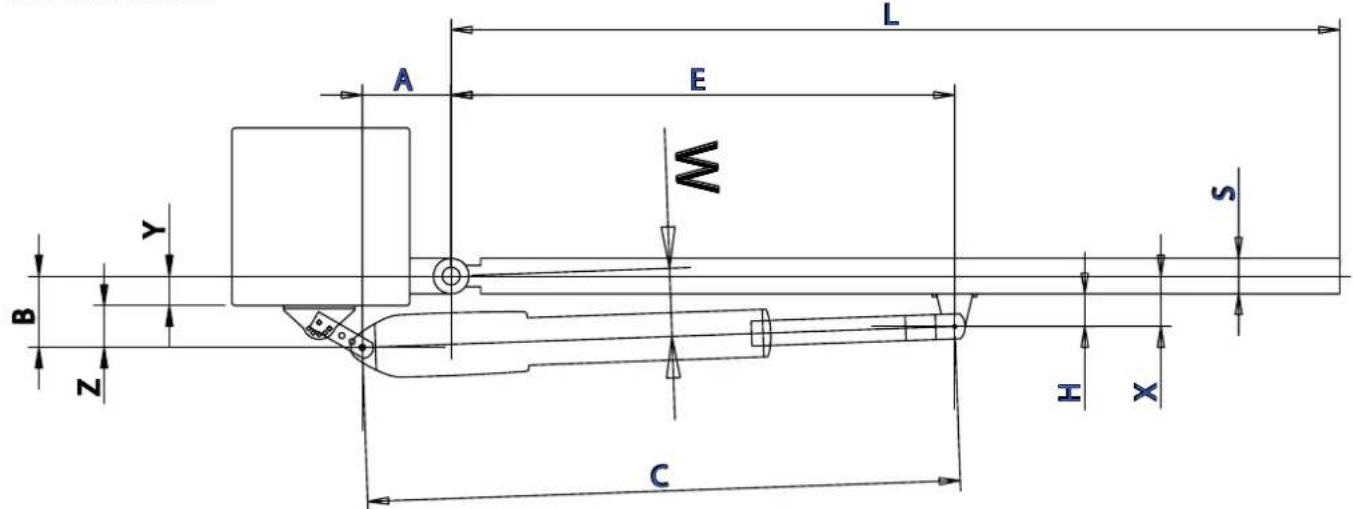

Quote di installazione:

5- Posizioni possibili della staffa:

6- Scelta del foro per il fissaggio del fulcro di rotazione dell'attuatore:

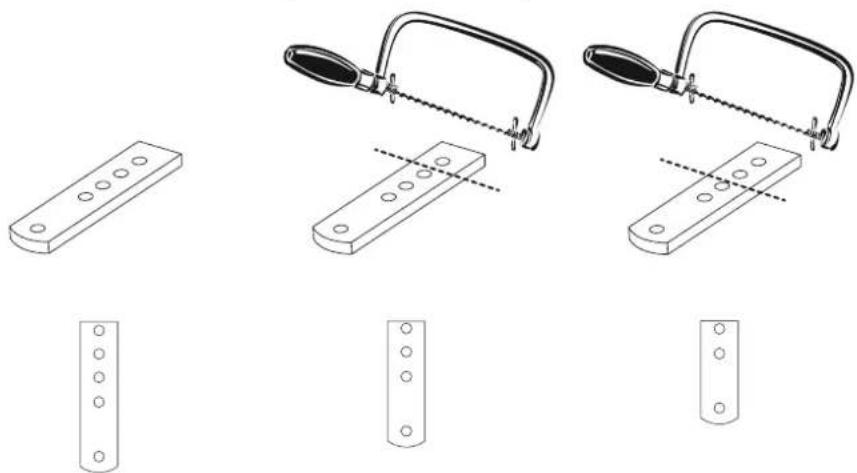

N.B.: nel caso si utilizzi il foro F2 o F3, è necessario tagliare la staffa, vedi figura:

7- Tabella con quote di installazione EAM2:

Massima apertura	Y (mm)	Posizione staffa e foro	A(mm) B(mm) E(mm) C(mm) H(mm)
90° 20 Z2-	F1 140 134 885 1026	55
90° 30 Z2-	F1 130 134 895 1026	55
90° 40 Z2-	F2 140 137 885 1026	55
90° 50 Z2-	F2 130 147 895 1026	55
90° 60 Z2-	F3 135 140 890 1026	55
90° 70 Z1-	F2 130 133 895 1026	55
90° 80 Z1-	F2 130 143 895 1026	55
110° 20 Z1-	F1 135 92 890 1025	55
110° 30 Z1-	F2 135 93 890 1025	55
110° 40 Z1-	F2 135 103 895 1030	55
110° 50 Z1-	F2 135 113 890 1025	55
110° 60 Z1-	F2 125 123 900 1025	55

Sceglie le quote di installazione in base alla quota Y rilevata.

Tabella con quote di installazione EAM3:

Massima apertura	Y (mm)	Posizione staffa e foro	A(mm) B(mm) E(mm) C(mm) H(mm)
90° 20 Z3-	F1 270 150 1050 13	22 55
90° 30 Z3-	F1 270 160 1050 13	22 55
90° 40 Z3-	F1 260 170 1060 13	22 55
90° 50 Z3-	F1 250 180 1070 13	23 55
90° 60 Z3-	F1 245 190 1080 13	24 55
90° 70 Z3-	F1 230 200 1090 13	25 55
90° 80 Z3-	F1 220 210 1100 13	25 55
110° 20 Z3-	F1 200 150 1120 13	21 55
110° 30 Z3-	F1 200 160 1120 13	22 55
110° 40 Z3-	F1 190 170 1130 13	22 55
110° 50 Z3-	F2 200 160 1120 13	22 55
110° 60 Z2-	F2 200 157 1120 13	22 55
110° 70 Z2-	F3 210 150 1115 13	26 55
110° 80 Z2-	F3 200 160 1125 13	27 55

Scegliere le quote di installazione in base alla quota Y rilevata.

EAM2, EAM3

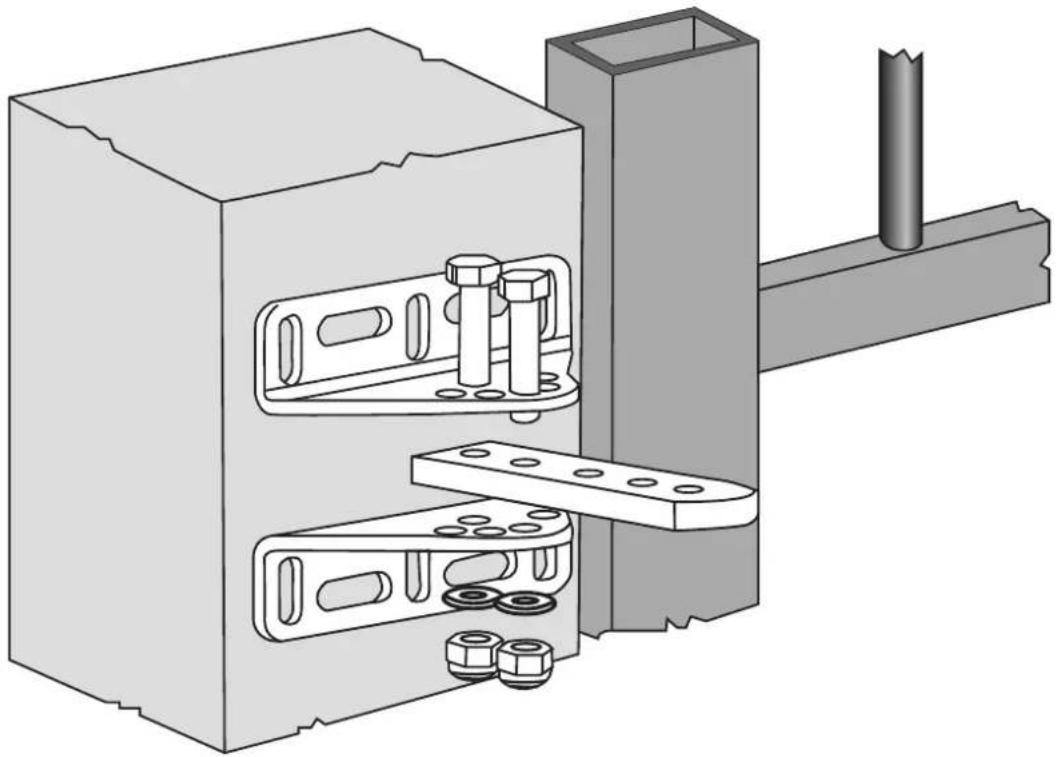

8- Fissare la staffa a pilastro, seguendo le quote riportate in tabella.

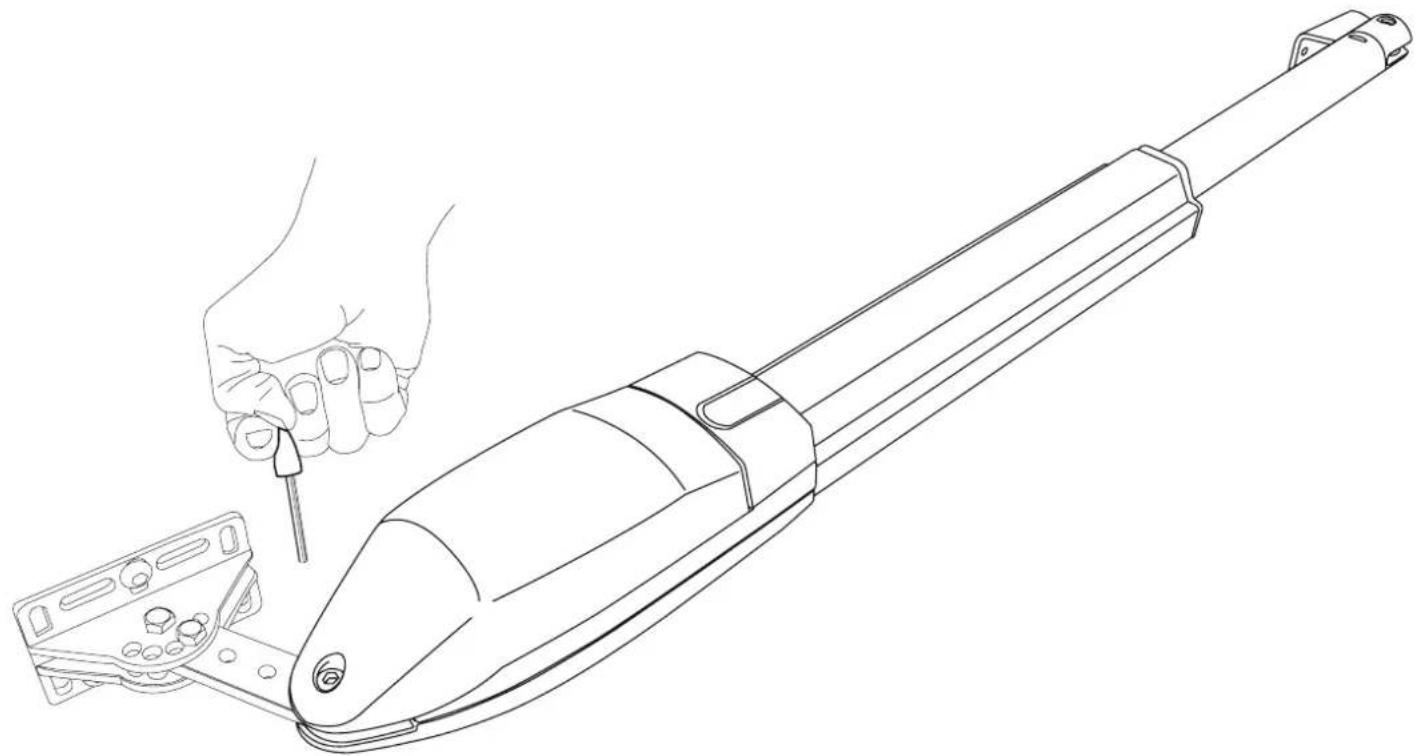

9- Montaggio dell'attuatore:

Posizionare l'attuatore, fissare le vite di ancoraggio e controllare la messa in bolla dell'attuatore.

Fissare la staffa ancoraggio anta (vedi quota E in tabella)

EAM2, EAM3

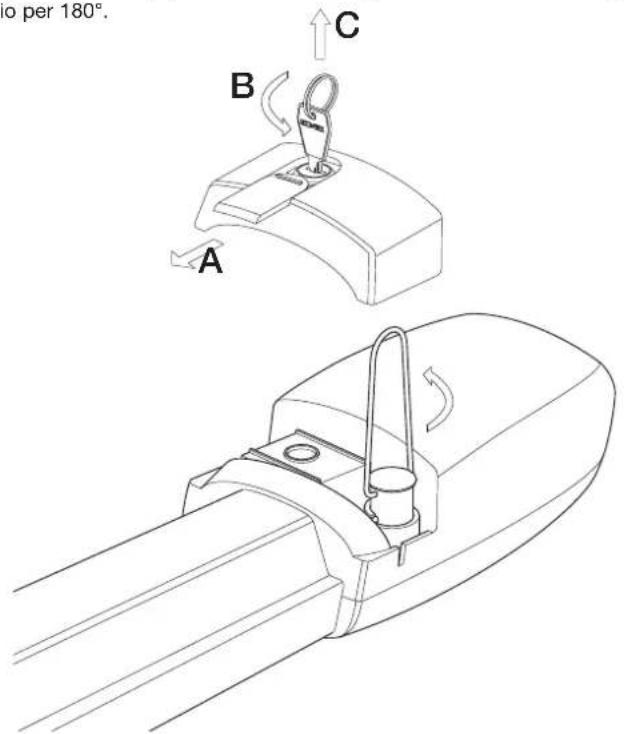

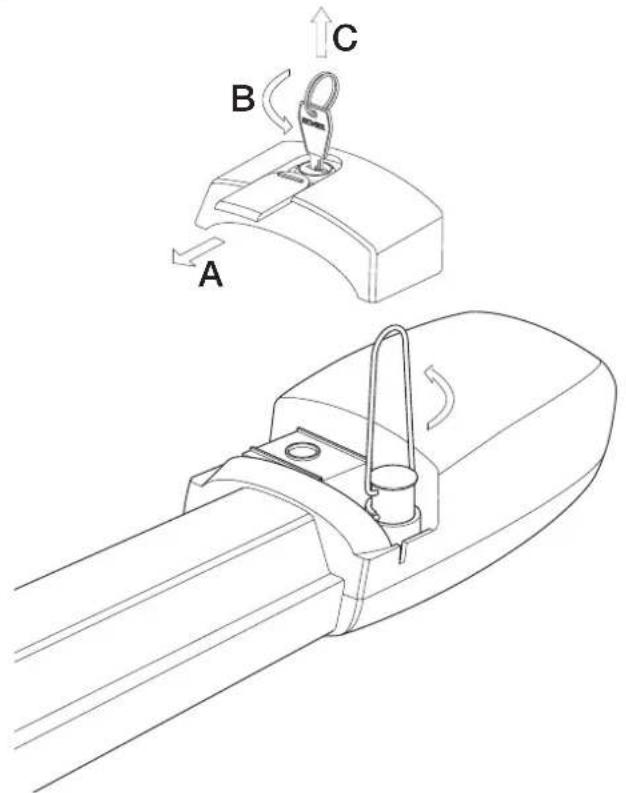

10- Sblocco dell'attuatore:

aprire il portello a slitta (A), inserire la chiave e girare in senso antiorario (B) e togliere la copertura (C). Girare la leva di sblocco in senso antiorario per 180°.

Con attuatore sbloccato simulare manualmente una apertura e una chiusura completa, durante il movimento non ci devono essere forti attriti meccanici.

N.B.: controllare la presenza e la tenuta dei fermi meccanici sia in apertura che in chiusura, nel caso l'anta superi la lunghezza di 2 metri è necessario installare l'elettroserratura.

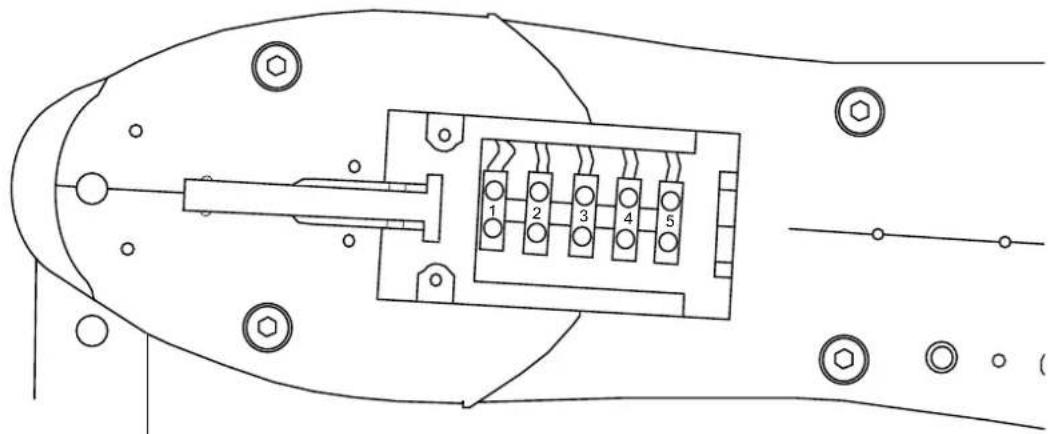

11- Cablaggi elettrici:

aprire il coperchio del vano per il cablaggio elettrico, estrarre la morsettiera e eseguire il cablaggio seguendo lo schema riportato:

Numero morsetto Colore	conduttore Descrizione
1 Verde Segnale encoder
2 Bianco Negativo alimentazione encoder (GND)
3 Rosso Positivo alimentazione encoder (+12 Vdc)
4 Marrone Alimentazione motore (chiusura)
5 Bianco Alimentazione motore (apertura)

Il cablaggio elettrico tra centrale di comando e l'attuatore non deve superare i 15 metri.

12- Manuale utente

Operazione di sblocco manuale: aprire il portello a slitta (A), inserire la chiave e girare in senso antiorario (B) e togliere la copertura (C). Girare la leva di sblocco in senso antiorario per 180°.

- Per bloccare nuovamente l'anta girare la leva in senso orario.

- In caso di mancata alimentazione di rete, la batteria tampone garantisce per un periodo limitato il funzionamento dell'automazione. In caso di batteria scarica, o mancante, sbloccare manualmente l'attuatore, si consiglia di portare il cancello in posizione di completa apertura e riarmare lo sblocco, girando la leva in senso orario e chiude la copertura, questo per evitare movimenti indesiderati del cancello (con l'attuatore sbloccato l'anta è libera nel movimento, questo potrebbe causare danni a cose o persone). Una volta ristabilita l'alimentazione la scheda elettronica provvederà a ricaricare la batteria tampone e il cancello ritornerà al funzionamento normale, dopo un impulso di comando.

ATTENZIONE: Eseguire l'operazione di sblocco e riarmo a cancello fermo, non lasciare il vano dello sblocco senza copertura.

Manutenzione: controllare periodicamente le viti di fissaggio, l'integrità dei cavi di collegamento, il corretto funzionamento dei sistemi di sicurezza (fotocellule e bordi sensibili), la solidità dei fermi meccanici e la tenuta dei sistemi per il sostegno dell'anta (cardini o cuscinetti). Ogni 2 anni si consiglia di sostituire le batterie del radiocomando.

Ubicazione dei tasti per il comando del cancello (selettori, tastiere, pulsanti, ecc.)

Dispositivo di comando Ubicazione

Associazione dei tasti dei radiocomandi

Tasto Non usato		Comanda apertura totale del cancello	Comanda apertura parziale del cancello	Comando uscita secondo canale
Tasto 1
Tasto 2

Se attiva la funzione di richiusura automatica (quando il cancello è fermo ed aperto il lampeggiante resta acceso) dopo il tempo impostato il cancello si richiude, e possibile disattivare questa funzione premendo il tasto del radiocomando prima che il cancello arrivi alla completa apertura, se attiva la funzione sequenziale apre-stop-chiude.

Nel caso il cancello trovi un ostacolo in chiusura, ed è attiva la richiusura automatica, la centrale esegue 5 tentativi di richiusura, dopo di che resta aperto, in questo caso è necessario togliere l'ostacolo presente lungo la corsa e dare un comando tramite il trasmettitore e pulsante, il cancello richiude completamente a velocità rallentata.

Tasto 1 Tasto 2

DICHIARAZIONE CE DI CONFORMITÀ

(Dichiarazione di incorporazione di quasi-macchine allegato IIB Direttiva 2006/42/CE)

No.:ZDT00439.00

Il sottoscritto, rappresentante il seguente costruttore

Elvox SpA

Via Pontarola, 14/A -

35011 Campodarsego (PD) Italy

dichiara qui di seguito che i prodotti

ATTUATORI PER CANCELLI AD ANTE BATTENTI - SERIE EKKO

Articoli EAM1 (EKKO 200D), EAM2 (EKKO 250D), EAM3 (EKKO 350D)

risultano in conformità a quanto previsto dalla(e) seguente(i) direttiva(e) comunitaria(e) (comprese tutte le modifiche applicabili) e che sono state applicate tutte le seguenti norme e/o specifiche tecniche

Direttiva EMC 2004/108/CE: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

Direttiva Macchine 2006/42/CE EN 60335-2-103 (2003) + A11 (2009)

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Dichiara inoltre che la messa in servizio del prodotto non deve avvenire prima che la macchina finale, in cui deve essere incorporato, non è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE.

Dichiara che la documentazione tecnica pertinente è stata costituita da Elvox SpA, è stata compilata in conformità all'allegato VIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Si impegna a presentare, in risposta ad una richiesta adeguatamente motivata delle autorità nazionali, tutta la necessaria documentazione giustificativa pertinente al prodotto.

Campodarsego, 02/05/2013

L'Amministratore Delegato

Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell'ultima revisione della dichiarazione ufficiale disponibile prima della stampa di questo manuale. Il presente testo è stato adattato per motivi editoriali. Copia della dichiarazione originale può essere richiesta a Elvox SpA
