MANUAL DE UTILIZADOR ELVOX 41000 Vimar
Unidade Due Fili Plus áudio base
É possível descarregar o manual de instruções no site www.vimar.com
Índice
Regras de instalação 7
Conformidade normativa 7
Descrição 7
Procedimento de instalação 7
Vistas frontal e traseira.... 9
Configurações 11
Esquemas de ligação 37
Configuração avançada (através de PC) 41
Regras de instalação
A instalação deve ser efetuada por pessoal qualificado de acordo com as disposições que regulam a instalação de material elétrico, vigentes no País em que os produtos são instalados.
Cumprimento de regulamentação
Directiva EMC
Normas EN 60065, EN 61000-6-1 e EN 61000-6-3.
REEE - Informação dos utilizadores
O símbolo do contentor de lixo barrado com uma cruz, afixado no equipamento ou na embalagem, indica que o produto, no fim da sua vida útil, deve ser recolhido separadamente dos outros resíduos. No final da utilização, o
utilizador deverá encarregar-se de entregar o produto num centro de recolha seletiva adequado ou de devolvê-lo ao revendedor no ato da aquisição de um novo produto. Nas superfícies de venda com, pelo menos, 400 m², é possível entregar gratuitamente, sem obrigação de compra, os produtos a eliminar com dimensão inferior a 25 cm. A adequada recolha diferenciada para dar início à reciclagem, ao tratamento e à eliminação ambientalmente compatível, contribui para evitar possíveis efeitos negativos ao ambiente e à saúde e favorece a reutilização e/ou reciclagem dos materiais que constituem o aparelho.
Descrição
Módulo electrónico áudio base, para botoneiras modulares da Série Pixel, utilizável em sistemas com tecnologia Due Fili Plus. Pode ser combinado com módulos suplementares de 10 botões (41010) e módulo de botoneira porta-nomes (41015) através da respectiva cablagem fornecida.
- "automatic gain control" sobre a potência debitada pelo altifa - lante, em função do tipo de instalação;
- "echo suppressor", para a remoção do efeito Larsen;
- configuração automática dos endereços dos postos internos;
- configuração automática dos endereços dos postos externos;
- quatro botões de chamada nos postos internos de tipo tradi- cional em duas filas (2+2).
- possibilidade de gerir até um máximo de 54 chamadas por botão, utilizando os módulos de botões suplementares 41010.
- comando de um trinco eléctrico directamente ligado aos terminais S+ e S- e ligação de um eventual botão suplementar
local para abertura do trinco aos terminais CA+ e CA- (os terminais CA+ e CA- são alternativamente configuráveis, através do software SaveProg, como entrada de um sensor para sinalização de "Porta aberta".

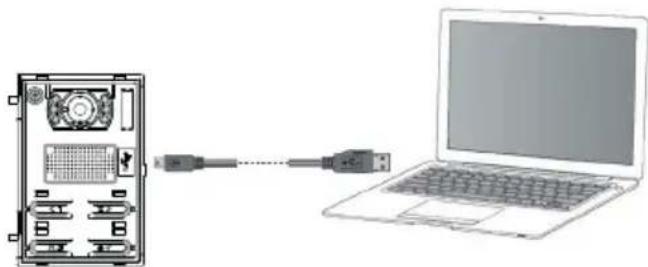

- conector MiniUSB frontal para a ligação de um PC através de um cabo USB-MiniUSB, para fazer as configurações utilizando o Software de gestão do sistema Due Fili Plus "Save Prog", que pode ser descarregado a partir do site www.vimar.com.
- Possibilidade de fazer as configurações de base através dos quatro botões de chamada frontais e dos quatro LEDs de sinalização respectivos.
- Alimentação a partir de Bus Due Fili, através dos terminais 1 e 2: 28Vcc nominal.
- Tensão mínima nos terminais 1 e 2: 21Vcc
- Absorção do Bus:
| Situação 41000 | |
| em Stand by 25 mA | |
| em comunicação 120 mA | |
| activação do trinco + 50 mA | |
| máximo dos módulos suplementares | + 130 mA |
| máximo | 300 mA |
Consulte os módulos adicionais para o dimensionamento da carga no "back panel" e no bus.
- Temperatura de funcionamento: -25°C / +55°C.
- Grau de proteção IP54
- Grau de protecção contra os impactos IK08 (Pixel)
Procedimento de instalação.
- Instale a caixa, o aro e o caixilho, seguindo as respectivas instruções.
- Fixe aos pernos dos caixilhos a unidade electrónica áudio e os eventuais outros módulos suplementares;
- Ligue em cascata os módulos electrónicos suplementares com a unidade electrónica áudio, com a cablagem fornecida;
- Ligue a placa de terminais da unidade áudio.
- Faça as configurações e a programação dos parâmetros da botoneira, usando a entrada USB do módulo áudio.
- Complete a instalação das partes mecânicas.
Substituição ou remoção de módulos electrónicos.
Proceda da seguinte forma:
- Desligue a placa de terminais da unidade electrónica áudio.
- Desligue as cablagens dos módulos electrónicos suplementares da unidade electrónica base.
- Remova/substitua os módulos.
- Ligue os novos módulos electrónicos suplementares com a unidade áudio.
- Volte a ligar a unidade áudio.
- Faça as configurações necessárias para o funcionamento dos módulos suplementares substituídos.
a) Altifalante
b) Microfone
e) Botões de chamada
f) Conector Mini USB para a configura -ção através de PC e Software específico.
h) Placa de terminais de ligação extraível
i) Conector para a ligação aos módulos electrónicos suplementares (através da cablagem 41191)
Descrição da placa de terminais de ligação
| Função dos terminais | |
| B2 | Bus Due Fili |
| B1 | |
| CA+ | Botão suplementar de comando do trinco (Por defeito).Em alternativa (se configurado através do SaveProg), entrada do sensor para sinalização de “Porta aberta”. |
| CA- | |
| S+ | Saída do trinco eléctrico |
| S- | |
Nota: saídas S+/S-. A botoneira fornece um pico de corrente I_T>1A durante 10ms, após o qual se segue uma corrente de manutenção I_M=200mA durante todo o comando do trinco (consulte o tempo do trinco).
D - Botoneira externa com módulo áudio 41000
P - Botão suplementar de comando do trinco
X - Cabo entrançado

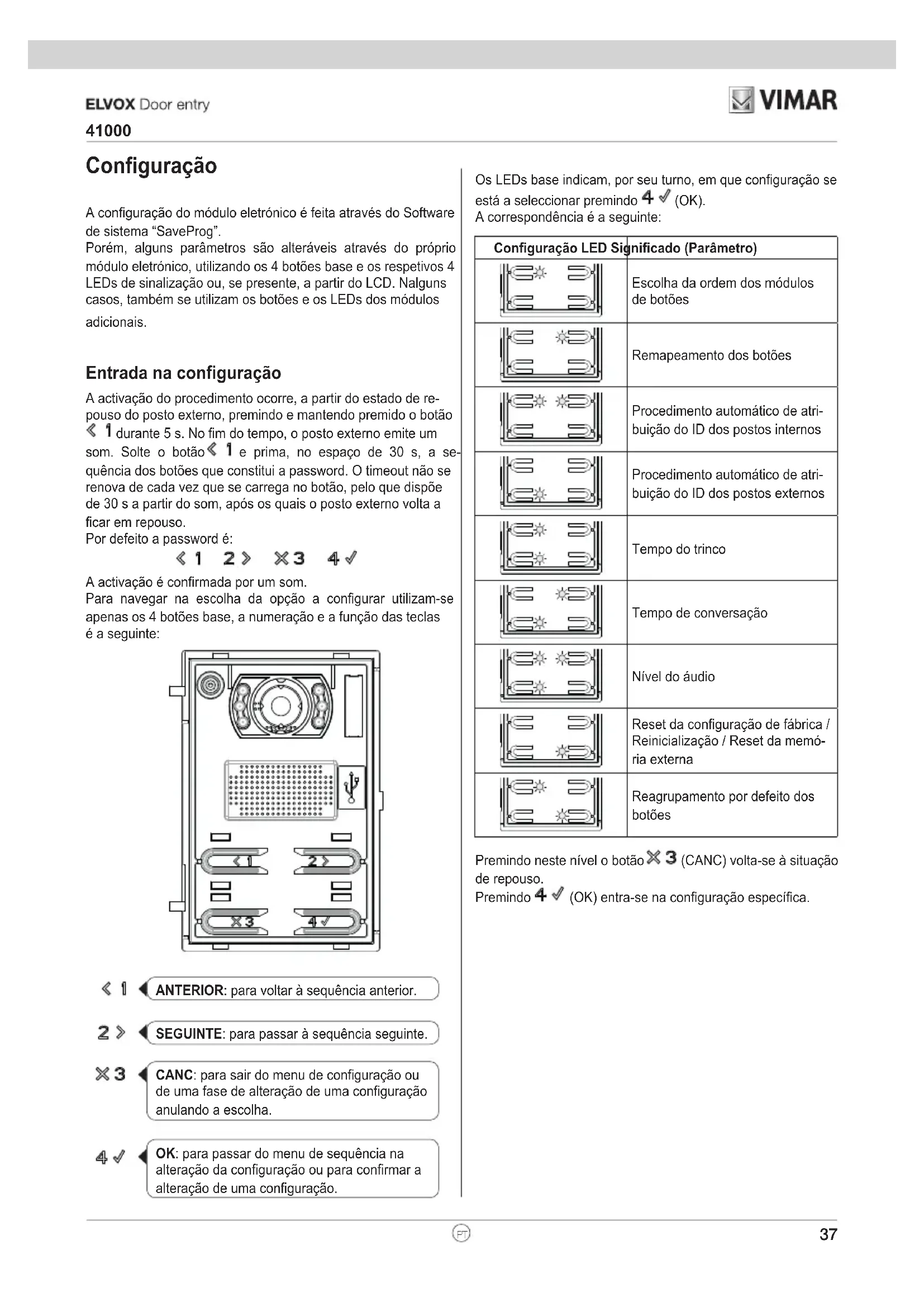

A configuração do módulo eletrónico é feita através do Software de sistema "SaveProg".
Porém, alguns parâmetros são alteráveis através do próprio módulo eletrónico, utilizando os 4 botões base e os respetivos 4 LEDs de sinalização ou, se presente, a partir do LCD. Nalguns casos, também se utilizam os botões e os LEDs dos módulos adicionais.

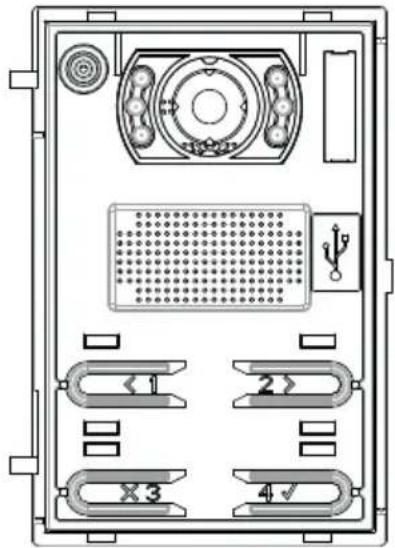

Entrada na configuração
A activação do procedimento ocorre, a partir do estado de repouso do posto externo, premindo e mantendo premido o botão < 1 durante 5 s. No fim do tempo, o posto externo emite um som. Solte o botão < 1 e prima, no espaço de 30 s, a sequência dos botões que constitui a password. O timeout não se renova de cada vez que se carrega no botão, pelo que dispõe de 30 s a partir do som, após os quais o posto externo volta a ficar em repouso.
Por defeito a password é:
A activação é confirmada por um som.
Para navegar na escolha da opção a configurar utilizam-se apenas os 4 botões base, a numeração e a função das teclas é a seguinte:
< 1 ANTERIOR: para voltar à sequência anterior.
2> SEGUINTE: para passar à sequência seguinte.
×3 CANC: para sair do menu de configuração ou de uma fase de alteração de uma configuração anulando a escolha.
4 √ OK: para passar do menu de sequência na alteração da configuração ou para confirmar a alteração de uma configuração.
Os LEDs base indicam, por seu turno, em que configuração se está a seleccionar premindo 4 √ (OK).
A correspondência é a seguinte:
| Configuração LED Significado (Parâmetro) | |
 | Escolha da ordem dos módulos de botões |
 | Remapeamento dos botões |
 | Procedimento automático de atribuição do ID dos postos internos |
 | Procedimento automático de atribuição do ID dos postos externos |
 | Tempo do trinco |
 | Tempo de conversação |
 | Nível do áudio |
 | Reset da configuração de fábrica / Reinicialização / Reset da memória externa |
 | Reagrupamento por defeito dos botões |
Premindo neste nível o botão ✗ 3 (CANC) volta-se à situação de repouso.
Premindo 4 √ (OK) entra-se na configuração específica.

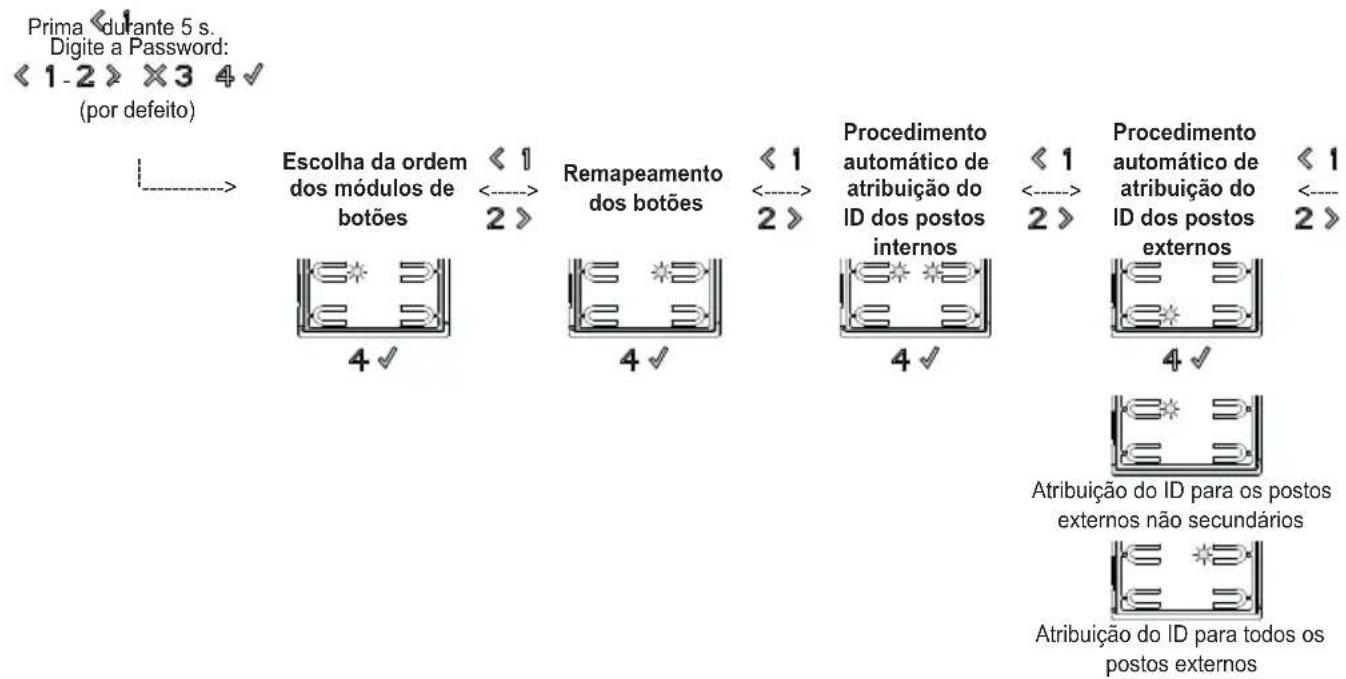

Sequência das configurações


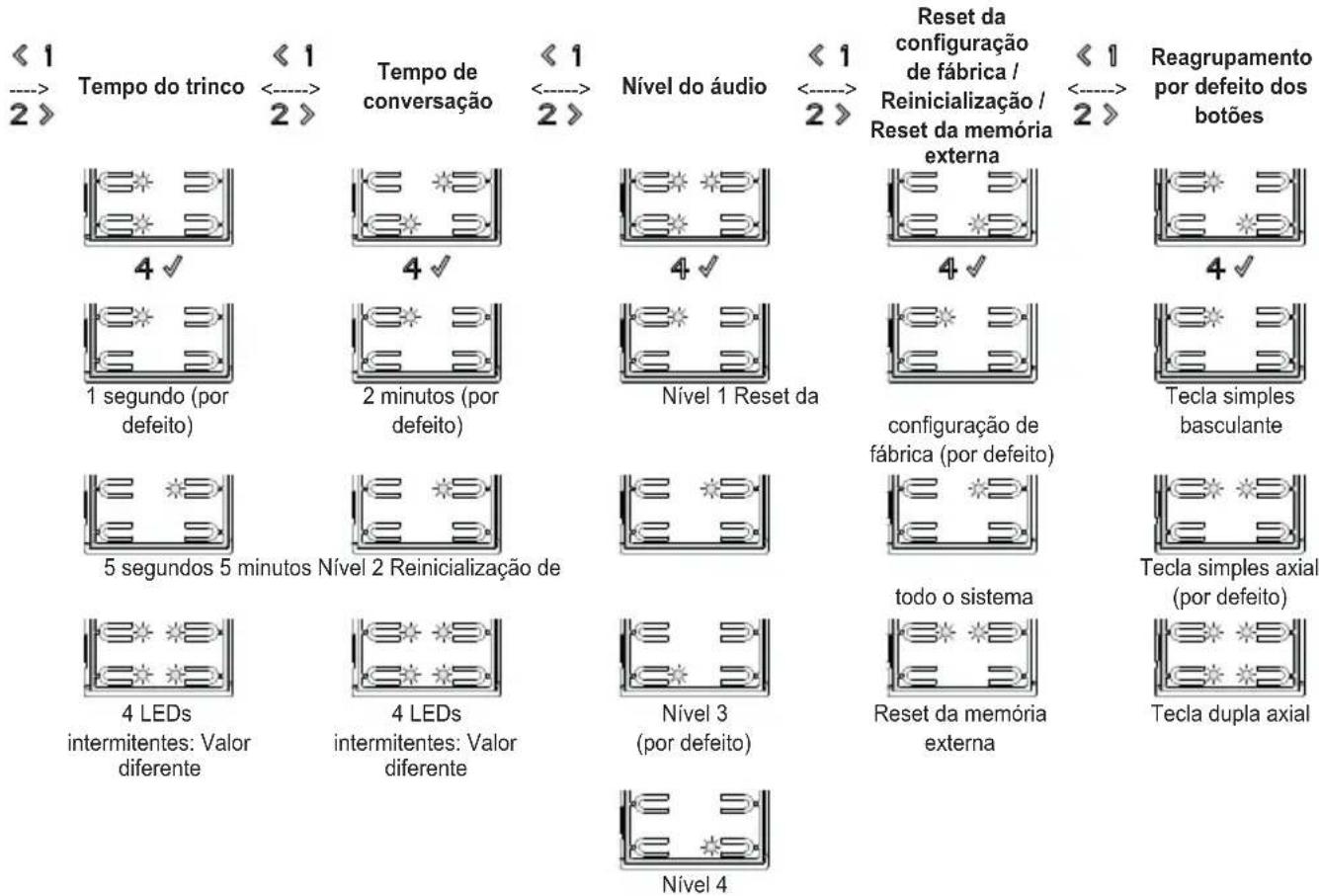

< 1 2 > Tempo do trinco < 1 2 > Tempo de conversação < 1 2 > Nível do áudio < 1 2 > Reset da configuração de fábrica / Reinicialização / Reset da memória externa < 1 2 > Reagrupamento por defeito dos botões 4 ✓ 4 ✓ 4 ✓ 4 ✓ 4 ✓ 1 segundo (por defeito) 2 minutos (por defeito) Nível 1 Reset da configuração de fábrica (por defeito) 5 segundos 5 minutos Nível 2 Reinicialização de todo o sistema Tecla simples axial (por defeito) 4 LEDs intermitentes: Valor diferente 4 LEDs intermitentes: Valor diferente Nível 3 (por defeito) Reset da memória externa Tecla dupla axial Nível 41. Escolha da ordem dos módulos de botões
Confirmando com 4OK) é possível escolher a forma como estão ordenados os eventuais módulos Art. 41010 ligados ao posto externo. Os 4 botões do módulo base são automaticamente colocados no primeiro posto.
Se o procedimento puder começar, os 4 LEDs do módulo base começam a piscar lentamente, caso contrário, acende-se apenas um, indicando um código de erro. Premindo (CANC)
e depois novamente 4 √ OK pode-se voltar a tentar a entrada no procedimento de ordenação.
Uma vez iniciado, é possível anular o procedimento premindo ✗3 (CANC), o posto externo sai da configuração de parâmetros, sem guardar as alterações.
Os LEDs de todos os módulos Art. 41010 começarão a piscar.
O número de LEDs intermitentes para cada módulo indica a sua posição actual, de tal forma que o módulo número 1 terá um único LED intermitente e assim sucessivamente. Se piscarem todos os LEDs de um módulo, significa que esse módulo ainda não foi ordenado.
Prima agora um botão qualquer por módulo, para indicar qual será a ordem dos módulos. O botão em cima à esquerda do primeiro módulo ficará com o número 5, o botão em cima à esquerda do segundo módulo, com o 15 e assim sucessivamente.
Dispõe de 10 s para completar a operação. O tempo recomeça do início de cada vez que se carrega num botão. Se não se completar a operação, a configuração não é actualizada.
Uma vez escolhida a posição de um módulo, acender-se-á de forma fixa um número de LEDs equivalente à posição escolhida.
O procedimento termina automaticamente depois de se ter ordenado o último módulo. Os LEDs ficam todos acesos com uma luz fixa.
De qualquer forma, se sair do procedimento, o posto externo emite um som de aviso.
2. Remapeamento dos botões
Por defeito cada botão do posto externo chama um posto interno com base na própria posição sequencial. Esta correspondência pode ser alterada botão a botão a partir da configuração aqui descrita.
Confirmando com 4 √ (OK), os LEDs começam a piscar à espera que se carregue num botão qualquer, inclusivamente dos módulos adicionais. Uma vez premido o botão, fica apenas aceso o LED correspondente. Dispõe de 30 s para levar a cabo a configuração que consiste em:
Premir o mesmo botão para colocar a sua configuração no valor por defeito
Premir num posto interno um botão que origine o envio do trinco, ou F1, ou F2, ou a activação dos relés ou, finalmente, uma chamada para a central.
Não é possível terminar o procedimento antes do tempo. Pre - mindo um botão qualquer no posto externo, este emite um som adequado.
3. Procedimento automático de atribuição do ID dos postos internos
O posto externo a partir do qual é executada esta configuração, se configurado para Vertical, deve ser Master. Se configurado
para Horizontal deve funcionar como Master através da devida programação de um ou mais routers Art. 69RS.
Premindo 4 √ (OK) para iniciar o procedimento, os 4 LEDs base começarão a piscar à espera que se carregue num botão; o botão premido será aquele a partir do qual começará a atribuição automática dos ID aos postos internos que o solicitem.
Uma vez escolhido o ID, há 5 minutos para pedir a atribuição por parte de um posto interno. O posto interno principal deve ser atribuído em primeiro lugar e, depois, os seus postos internos secundários, se presentes.
Uma vez terminada a atribuição do ID ao primeiro botão escolhido, o módulo electrónico passa automaticamente à atribuição do ID para o botão seguinte.
Depois de cada atribuição realizada com êxito, o posto externo emite automaticamente, para o posto interno que se acabou de codificar, uma chamada de verificação.
Depois de cada atribuição completa, há mais 5 minutos para fazer a seguinte.
4. Procedimento automático de atribuição do ID dos postos externos
A realizar apenas no posto externo ao qual se deseja atribuir o ID Master (ID=1).
O procedimento funciona com os postos externos que supor - tam a atribuição automática do ID.
Premindo 4 √ (OK), o posto externo a partir do qual é iniciado o procedimento passa a Master, independentemente do ID que tinha anteriormente e do ID dos outros postos externos. Os outros postos externos com ID já atribuído e que não sejam Master não participam no procedimento de atribuição do ID. Durante o tempo de espera para a procura dos ID disponíveis, os 4 LEDs base dos postos externos envolvidos acendem-se um de cada vez com a ordem 1-2-4-3 de modo a simular a rotação de uma luz no sentido dos ponteiros do relógio. Durante a verificação de unicidade dos ID, executada por um posto externo de cada vez, os 4 LEDs base piscarão todos juntos.
Não é possível terminar o procedimento antes do tempo. No fim do procedimento o posto externo emite um som adequado.
Nota 2: existe a possibilidade de forçar a atribuição do ID para todos os postos externos da seguinte forma.
Este procedimento permite redefinir novamente o ID de todos os postos externos presentes no sistema. Serão utilizados IDs consecutivos, mas algumas programações (por exemplo, trinco comum) poderão já não ser válidas.
A escolha é feita seleccionando a modalidade de atribuição do ID através dos botões < 1 (ANTERIOR) e 2 (SEGUIENTE).
| Configuração LED Significado | |
 | Atribuição do ID para os postos externos não secundários |
 | Atribuição do ID para todos os postos externos |
A jusante deste procedimento, no FW está previsto que, ao I - gar, depois de o posto externo ter ficado em repouso durante 10 s, e independentemente do ID (que, porém, deve estar atri-
buído), ele vá verificar se existem outros postos externos com o mesmo ID. Se encontrar pelo menos um, começa espontaneamente o procedimento aqui descrito. Se existir mais do que um, eles procurarão, um de cada vez, um ID a atribuir.
5. Tempo do trinco
Através do procedimento aqui descrito, o tempo do trinco apenas é regulável para os valores 1 s (por defeito) e 5 s. Com o SaveProg são possíveis os outros valores de 0 (trinco totalmente desabilitado) a 254 s. Se isto tiver sido feito previamente, os 4 LEDs começarão a piscar para avisar que se está a mudar uma configuração que, depois, não é possível restabelecer através dos procedimentos aqui indicados.
| Configuração LED Significado | |
 | 1 segundo (por defeito) |
 | 5 segundos |
 | Os 4 LEds estão intermitentes:Valor diferente do indicado acima |
Os botões < 1 (ANTERIOR) e 2 (SEGUINTE) mudam entre os valores possíveis. Se tentar ir antes do primeiro ou após o último, o posto externo emite um som para avisar que não há outros valores válidos.
Se começar a partir de uma configuração com os LEDs intermitentes, o primeiro toque no botão «ANTERIOR» define o primeiro valor possível, ao passo que o toque no botão 2 » (SEGUINTE) define o último possível.
Premindo × 3 (CANC) volta-se ao nível anterior, sem guardar as alterações.
Premindo 4 √ (OK) confirma-se o que se escolheu.
6. Tempo de conversação
Através do procedimento aqui descrito, o tempo de conversação apenas é regulável para os valores 2 (por defeito) e 5 minutos. Com o SaveProg são possíveis os outros valores de 10 a 2540 s. Se isto tiver sido feito previamente, os 4 LEDs começarão a piscar para avisar que se está a mudar uma configuração que, depois, não é possível restabelecer através dos procedimentos aqui indicados.
| Configuração LED Significado | |
 | 2 minutos (por defeito) |
 | 5 minutos |
 | Os 4 LEds estão intermitentes:Valor diferente do indicado acima |
Os botões < 1 (ANTERIOR) e 2 (SEGUINTE) mudam entre os valores possíveis. Se tentar ir antes do primeiro ou após o último, o posto externo emite um som para avisar que não há outros valores válidos.
Se começar a partir de uma configuração com os LEDs intermitentes, o primeiro toque no botão «ANTERIOR» define o primeiro valor possível, ao passo que o toque no botão 2 » (SEGUINTE) define o último possível.
Os tempos de auto-acendimento e resposta não são mudados, ao passo que com o SaveProg os tempos de chamada, auto -acendimento e conversação se definem todos independentemente.
Premindo × 3 (CANC) volta-se ao nível anterior, sem guardar as alterações.
Premindo 4 √ (OK) confirma-se o que se escolheu.
7. Nível do áudio
O nível do áudio é configurável para 4 níveis.
| Configuração LED Significado | |
 | Nível 1 |
 | Nível 2 |
 | Nível 3 (por defeito) |
 | Nível 4 |
Premindo ✗ 3 (CANC) volta-se ao nível anterior, sem guardar as alterações.
Premindo 4 √ (OK) confirma-se o que se escolheu.
8. Reset da configuração de fábrica / Reinicialização / Reset da memória externa
| Configuração LED Significado | |
 | Reset da configuração de fábrica (por defeito) |
 | Reinicialização de todo o sistema |
 | Reset de memória externa (contactos, teclas de acesso, remapeamento) |
Confirmando o “reset da configuração de fábrica” com (OK), o posto externo emite um som contínuo durante 8 s. Durante este tempo deve-se premir 3 vezes o botão (OK).
41000
Se esta operação não for levada até ao fim, o posto externo põe-se em repouso.
Confirmando a “reinicialização de todo o sistema”, o posto interno comanda todos os dispositivos do sistema em que está instalado para que se reiniciem, após o que ele próprio se reinicia. É funcionalmente equivalente ao premir do botão de reset no posto externo Master das gerações anteriores.
Ao confirmar o Reset da memória externa, apagam-se eventuais nomes da Lista de Contactos, códigos de passagens e remapeamentos de botões.
9. Reagrupamento por defeito dos botões
Confirmando com 4(OK) é possível escolher a forma como o posto externo reagrupa os botões para as chamadas.
Por defeito, os postos externos saem com os botões reagrupados dois a dois na horizontal para a utilização da tecla simples axial Art. 41110. Esta tecla pode accionar um ou ambos os botões mecânicos dispostos numa mesma linha.
Também existem a tecla simples basculante, Art. 41111, que permite accionar o botão simples mecânico, e a tecla dupla axial Art. 41112 que acciona até 4 botões.
Os botões < 1 (ANTERIOR) e 2 (SEGUIENTE) mudam entre os valores possíveis. Se tentar ir antes do primeiro ou após o último, o posto externo emite um som para avisar que não há outros valores válidos.
Se começar a partir de uma configuração com os LEDs inter- mitentes, o primeiro toque no botão (ANTERIOR) define o primeiro valor possível, ao passo que o toque no botão 2 > (SEGUINTE) define o último possível.
| Artigo Descrição LED | ||
| 41111 | Tecla simples basculante |  |
| 41110 | Tecla simples axial (por defeito) |  |
| 41112 Tecla dupla axial |  | |
Premindo (CANC) volta-se ao nível anterior, sem guardar as alterações.
Premindo 4 √ (OK) confirma-se o que se escolheu.
Nota: para o módulo de 10 botões Art. 41010, seleccionando a modalidade de Tecla dupla axial, o último par de botões é forçado para Tecla simples axial.
Com o SaveProg é possível mudar o reagrupamento de forma totalmente arbitrária, exceptuando que a última linha de cada módulo não pode ser configurada como Tecla dupla axial.
Na figura seguinte indicam-se as configurações do posto externo e de um módulo de botões nos três casos possíveis e os respectivos postos internos correspondentes a cada grupo.
Para as chamadas, consulte o primeiro módulo externo.
| 1 | 2 |
| 3 | 4 |
| 5 | 6 |
| 7 | 8 |
| 9 | 10 |
| 11 | 12 |
| 13 | 14 |
| Tecla simples axial(por defeito) |
| 1 |
| 3 |
| 5 |
| 7 |
| 9 |
| 11 |
| 13 |
| Tecla dupla axial |
| 1 |
| 5 |
| 9 |
| 13 |
O posicionamento escolhido para os postos internos, com saltos de numeração, permite não ter de codificar novamente os postos internos existentes ou de configurar novamente os postos externos existentes, se posteriormente se mudar o reagrupamento dos botões quer através deste procedimento, quer através do SaveProg.
Configuração avançada (através de PC)
A configuração avançada do módulo electrónico é feita através do PC, utilizando o software para a gestão do sistema Due Fili "SaveProg", disponível no site www.vimar.com e ligando o módulo electrónico ao PC através de um cabo USB-MiniUSB.
