ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX K40946 Vimar

K40945 - K40946 - K40955 - K40956 Χαρακτηριστικά και λειτουργίες

Το σύστημα υποστηρίζει έως δύο εξωτερικούς σταθμούς, μία κάμερα TVCC για κάθε εξωτερικό σταθμό και τρεις εσωτερικούς σταθμούς ανά οικογένεια για έως δύο οικογένειες. Γενικά, ένα σύστημα θυροτηλεόρασης μπορεί να πραγματοποι

ηθεί με μηχανισμούς EVO ή/και μηχανισμούς Entry. Συνεπώς, μπορούν να δημιουργηθούν τόσο συστήματα ίδιου τύπου (όλα 40910.M ή όλα 40915.M) όσο και μεικτά συστήματα (στα οποία είναι συνδεδεμένες οι οθόνες 40910.M και 40915.M). Επίσης, η οθόνη 40945.M είναι συμβατή τόσο με οθόνες 40910.M όσο και με οθόνες 40915.M. Η σωστή λειτουργία της οθόνης 40945.M σε ένα σύστημα είναι εγγυημένη εάν τηρούνται 2 προϋποθέσεις: - Η οθόνη 40945.M είναι διαμορφωμένη ως master. - Στο σύστημα χρησιμοποιούνται εξωτερικοί σταθμοί κωδ. 40921.P1 ή 40921.P2. Μόνο αυτοί οι εξωτερικοί σταθμοί εγγυώνται τις λειτουργίες απομακρυσμένου ελέγχου της οθόνης 40945.M Θυροτηλεόραση

• Χωρητική οθόνη αφής 7“.

• Συνδεσιμότητα Wi-Fi IEEE 802.11 b/g/n 2.4GHz

• Δυνατότητα λήψης ενημερώσεων υλικολογισμικού μέσω OTA (Over The Air)

• Απομακρυσμένος έλεγχος κλήσης μέσω ενός ή περισσότε- ρων smartphone

• Ενεργοποίηση/απενεργοποίηση εκκινητών (κλειδαριά και καγκελόπορτα)

• Εσωτερική μνήμη ash και υποστήριξη κάρτας micro SD.

• Αυτόματη και χειροκίνητη εγγραφή βίντεο/εικόνων

• Ενδοεπικοινωνία μεταξύ εσωτερικών σταθμών (της ίδιας οικογένειας)

• Ρυθμιζόμενη φωτεινότητα, χρώμα και αντίθεση

• Ρυθμιζόμενη ένταση ήχου κουδουνιού και ένταση ήχου

• Δυνατότητα επιλογής 6 μελωδιών

• Λειτουργία «Μην ενοχλείτε»

• Πολυγλωσσικό λογισμικό (ιταλικά, αγγλικά, γαλλικά, γερμα- νικά, ισπανικά, πορτογαλικά, ελληνικά, ολλανδικά) Τεχνικά χαρακτηριστικά: - Είσοδος DC: 24V (μέσω παρεχόμενου τροφοδοτικού) - Οθόνη LCD TFT 7" - Ανάλυση LCD 1024 x 600 (RGB) - Υποδοχή για κάρτα Micro SD: Μορφή SDHC, Μνήμη 8 - 128 GB, Κατηγορία ταχύτητας: Class4 - Class10 - Χωρητικότητα μνήμης: 100 εικόνες, 10 εικόνες (εσωτερική μνήμη θυροτηλεόρασης). Με κάρτα Micro SD: 1000 εικόνες, 1000 βίντεο. - Διαστάσεις (mm) 188,8 (Μ) x 113,6 (Υ) x 14,9 (Β) (χωρίς επιτοίχιο στήριγμα) 188,8 (Μ) x 113,6 (Υ) x 18,4 (Β) (με επιτοίχιο στήριγμα) - Wi-Fi IEEE 802.11 b/g/n 2.4GHz - συνιστώμενη απόσταση από δρομολογητή ή επέκταση δικτύου Wi-Fi: κάτω από 20m - Εύρος συχνότητας: 2412-2472 MHz - Μεταδιδόμενη ισχύς RF: < 100 mW (20 dBm)

• Διατίθεται τόσο για σύστημα Android (υποστηρίζεται η έκδοση Android 5.0 και επόμενες) όσο και για σύστημα iOS (υποστηρίζεται η έκδοση iOS 9.0 και επόμενες)

• Λήψη κλήσεων από εξωτερικό σταθμό

• Λειτουργία λίστας κλήσεων που έχουν ληφθεί

• Λειτουργία αποθήκευσης εικόνων ή/και βίντεο από κλήσεις

• Λειτουργία διαχείρισης πολλαπλών μηχανισμών

• Απομακρυσμένη ενεργοποίηση κλειδαριάς ή ρελέ

• Ρύθμιση χρόνου επικοινωνίας από 60 δευτ. έως 420 δευτ.

• Λειτουργία αυτόματης περιστροφής εικόνων.

• Δυνατότητα ρύθμισης ρυθμού καρέ (υψηλή ποιότητα: 20f/s, μέτρια ποιότητα: 10f/s, χαμηλή ποιότητα: 0,5f/s). Εξωτερική μπουτονιέρα

• Μονάδα ήχου-εικόνας δύο καλωδίων με ευρυγώνια κάμερα

• Οριζόντια ευρυγώνια λήψη 120°, 1000TVL

• Λευκές λυχνίες φωτισμού LED για νυχτερινή όραση

• Βαθμός προστασίας: IP44

• Βαθμός προστασίας έναντι των κρούσεων: IK07

• Υποδοχή από αλουμίνιο, ανθεκτική στους βανδαλισμούς

• Ρύθμιση έντασης ήχου μεγαφώνου

• Επιγραφή ονόματος με οπίσθιο φωτισμό και μπουτόν

• Κορνίζα για προστασία από τη βροχή

• Έλεγχος ηλεκτρικής κλειδαριάς ή/και αυτόματης πόρτας

• Εγκατάσταση σε εξωτερικό τοίχο

• Όταν ο εξωτερικός σταθμός βρίσκεται στη λειτουργία «speaking mode», δηλ. όταν ενεργοποιείται επικοινωνία μέσω ήχου «εξωτερικός σταθμός-οθόνη» ή «εξωτερικός σταθμός-εφαρμογή», οι λυχνίες φωτισμού του μπουτόν και της πίσω ετικέτας ανάβουν διακοπτόμενα Τεχνικά χαρακτηριστικά: - Θερμοκρασία λειτουργίας: (-25°C; +55°C) - Διαστάσεις (mm) 90 (Μ) x 160 (Υ) x 20 (Β) (χωρίς κορνίζα για προστασία από τη βροχή) 94,4 (Μ) x 162,4 (Υ) x 34,3 (Β) (με κορνίζα για προστασία από τη βροχή)

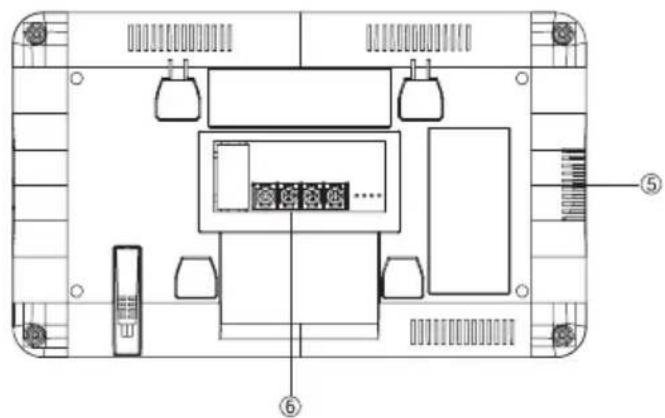

3 Κάμερα 4 Μεγάφωνο 5 Επιγραφή με ετικέτα ονόματος με οπίσθιο φωτισμό 6 Μπουτόν κλήσης 7 Κορνίζα για προστασία από τη

8 Ρύθμιση έντασης ήχου μεγαφώνου 9 Κλέμα σύνδεσης 10 Βραχυκυκλωτήρας διαμόρφωσης ID μπουτονιέρας 11 Βραχυκυκλωτήρας διαμόρφωσης τρόπου λειτουργίας ρελέ NO/NC: - NO = Κανονικά ανοικτό - NC = Κανονικά κλειστό Σημείωση: Όταν ο εξωτερικός σταθμός βρίσκεται στη λειτουργία «speaking mode», δηλ. όταν ενεργοποιείται επι

(για τις εκδόσεις στις οποίες προ-

• Μήκος σύνδεσης 0,75 mm² 15 m

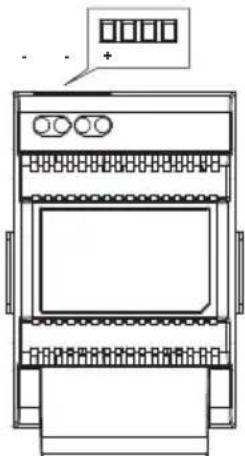

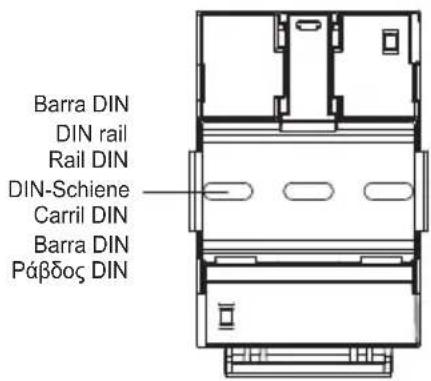

Símbolo para a CLASSE II Τροφοδοτικό για ράβδο DIN Τεχνικά χαρακτηριστικά - Τροφοδοσία: 100 - 240 Vac 50/60Hz - Μέγιστη κατανάλωση 0,8 A - Απώλεια ισχύος 3,5 W - Ονομαστική τιμή τάσης εξόδου (+/-) 24 Vdc (SELV - EN60950-1). - Μέγ. παρεχόμενο ρεύμα: 1 A - Θερμοκρασία λειτουργίας -5°C +35°C (για εσωτερικό χώρο) - 3 μονάδες 17,5 mm διαστάσεων 55x91x54 mm

Σύμβολο για την ΚΑΤΗΓΟΡΙΑ II Ingresso • Input • Entrée • Eingang • Entrada • Entrada •

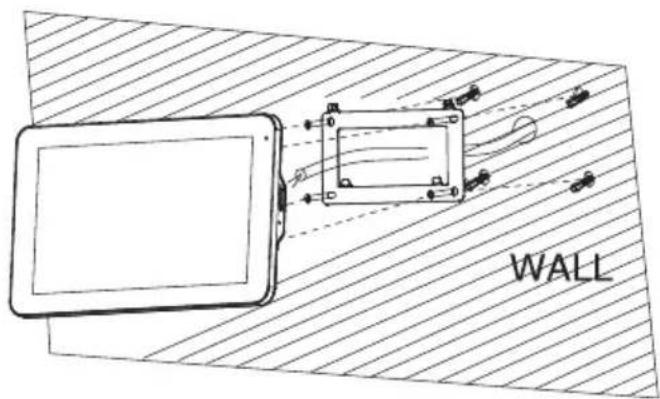

- Δεν συνιστάται η εγκατάσταση της οθόνης κοντά σε μεγάλα μεταλλικά αντικείμενα ή κοντά σε μηχανισμούς που μπορεί να δημιουργήσουν ηλεκτρομαγνητικά

- Συνιστάται να πραγματοποιήσετε μια πρώτη διαμόρφωση του μηχανισμού πριν από τη σύνδεση στο bus του συστήματος (υπενθυμίζεται ότι η οθόνη 40945.M πρέπει να διαμορφωθεί ως master). - Κατά την πρώτη ενεργοποίηση της θυροτηλεόρασης, ο μηχανισμός θα εμφανίσει μια οθόνη για την επιλογή της γλώσσας χρήσης του μηχανισμού. - Για να λειτουργεί σωστά το σύστημα, κάθε μηχανισμός πρέπει να έχει τη δική του μοναδική διεύθυνση (ID). Στην περίπτωση εξωτερικών σταθμών, ως διαμόρφωση του ID θεωρείται η διαμόρφωση του βραχυκυκλωτήρα 10. Στην περίπτωση θυροτηλεοράσεων, ως διαμόρφωση του ID θεωρείται:

• ο ορισμός του μηχανισμού ως Master για την κύρια θυροτηλεόραση,

• ο ορισμός του μηχανισμού ως Επέκταση 1/Επέκταση 2 για τις πρόσθετες θυροτηλεοράσεις. Επίσης, σημειώνεται ότι οι προτεινόμενες θυροτηλεοράσεις στα κιτ μίας και δύο οικογενειών είναι προδιαμορφωμένες ως Master, ενώ οι προτεινόμενες θυροτη- λεοράσεις ως προαιρετικές είναι προδιαμορφωμένες ως Επέκταση 1. - Όταν ολοκληρώσετε τα προηγούμενα βήματα, μπορείτε να προχωρήσετε στην εγκατάσταση και τη σύνδεση των μηχανισμών στο bus της οικογένειας. - Μετά την εγκατάσταση της θυροτηλεόρασης, διαμορφώνονται μέσω του εικονιδίου [ΓΕΝΙΚΑ] οι μηχανισμοί CAM1, CAM2, CCTV1 και CCTV2 στους οποίους μπορείτε να ανατρέξετε μέσω του εικονιδίου [ΕΝΑΛΛΑΓΗ] και οι εκκινητές που θέλετε να χρησιμοποιήσετε (LOCK1, LOCK2, GATE1 e GATE2).16K40945 - K40946 - K40955 - K40956 Installazione Targa esterna

o ID της μπουτονιέρας μέσω του βραχυκυκλωτήρα 10. Με την προ

επιλεγμένη ρύθμιση εκχωρείται στον εξωτερικό σταθμό το ID=A0. Στην περίπτωση εγκατάστασης επίσης προαιρετικού εξωτερικού σταθμού (ή δεύτερου εξωτερικού σταθμού), φροντίστε να εκχωρή- σετε στον δεύτερο μηχανισμό δια- φορετικό ID από το ID του πρώτου εξωτερικού σταθμού: ρυθμίστε επομένως το ID=A1 τοποθετώντας τον βραχυκυκλωτήρα στη δεύτερη

o Διαμόρφωση του ρελέ: επιλογή του τρόπου λειτουργίας NO ή NC μέσω του βραχυκυκλωτήρα 11. Εάν θέλετε να χρησιμοποιήσετε το ρελέ μέσω των ακροδεκτών (com, NO/NC), μπορείτε να διαμορφώ- σετε το ρελέ στη λογική λειτουργία NO/NC μέσω του βραχυκυκλωτή- ρα 11. Σημείωση: Κατά την εγκατάσταση της εξωτερικής μπουτονιέρας προσέξτε να μη σφραγίσετε το κάτω μέρος.18 K40945 - K40946 - K40955 - K40956 Alimentatore per barra DIN: Installazioni previste Power supply for DIN rail: Possible installations Alimentation pour rail DIN : Installations prévues Netzteil für DIN-Schiene: Vorgesehene Installationen Alimentador para carril DIN Montajes previstos Alimentador para barra DIN: Instalações previstas Τροφοδοτικό για ράβδο DIN: Προβλεπόμενες εγκαταστάσεις Installazione su centralino Installation on switchboard Installation sur co󰀨ret Installation in Schaltkasten Montaje en centralita Instalação na central Εγκατάσταση σε κεντρική μονάδα Installazione su scatola di derivazione Installation on junction box Installation sur boîte de dérivation Installation in Abzweigdose Montaje en caja de derivación Instalação na caixa de derivação Εγκατάσταση σε κουτί διακλάδωσης19 K40945 - K40946 - K40955 - K40956 Telecamera TVCC (optio- nal): Installazione Ai terminali CCTV e GND del posto esterno è possibile collegare teleca- mera Vimar 46CAM.136B.8. Lunghezza massima: 100 m con Cavo SYV75-3 / RG59.

• Απόσταση μεταξύ της πιο απομακρυσμένης εξωτερικής μπουτονιέρας και της τελευταίας εσωτερικής θυροτηλεόρασης Schéma de connexion installa- tion un usager Esquema de conexión de una instalación unifamiliar Esquema de ligação do sistema monofamiliar Schaltbild der Einfamilienanlage Διάγραμμα σύνδεσης εγκατά

στασης μίας οικογένειας Single-family system connection diagram

1. Το ελάχιστο μήκος του καλωδίου με

ταξύ δύο θυροτηλεοράσεων πρέπει να είναι 5m.

2. Τροφοδοτικό πολλαπλών τάσεων:

υπάρχουν δύο διχάλες. Η κόκκινη πρέπει να συνδέεται στην επαφή κλέμας 24V και η μαύρη πρέπει να συνδέεται στην επα

φή κλέμας GND της θυροτηλεόρασης.

3. Στα συστήματα που αποτελούνται από

δύο εξωτερικούς σταθμούς, εάν έχει ήδη ενεργοποιηθεί η επικοινωνία μεταξύ εξω

τερικού σταθμού και θυροτηλεόρασης, στην περίπτωση κλήσης από άλλο εξω- τερικό σταθμό το σήμα κατειλημμένου (ακολουθία σημάτων μπιπ) υποδεικνύει ότι ο χρήστης πρέπει να περιμένει να ελευθερωθεί το σύστημα. Notes:

τάστασης δύο οικογενειών με δύο μπουτονιέρες και έως τρεις οθόνες ανά χρήστη Two-family system connection diagram with two panels and up to three monitors per user

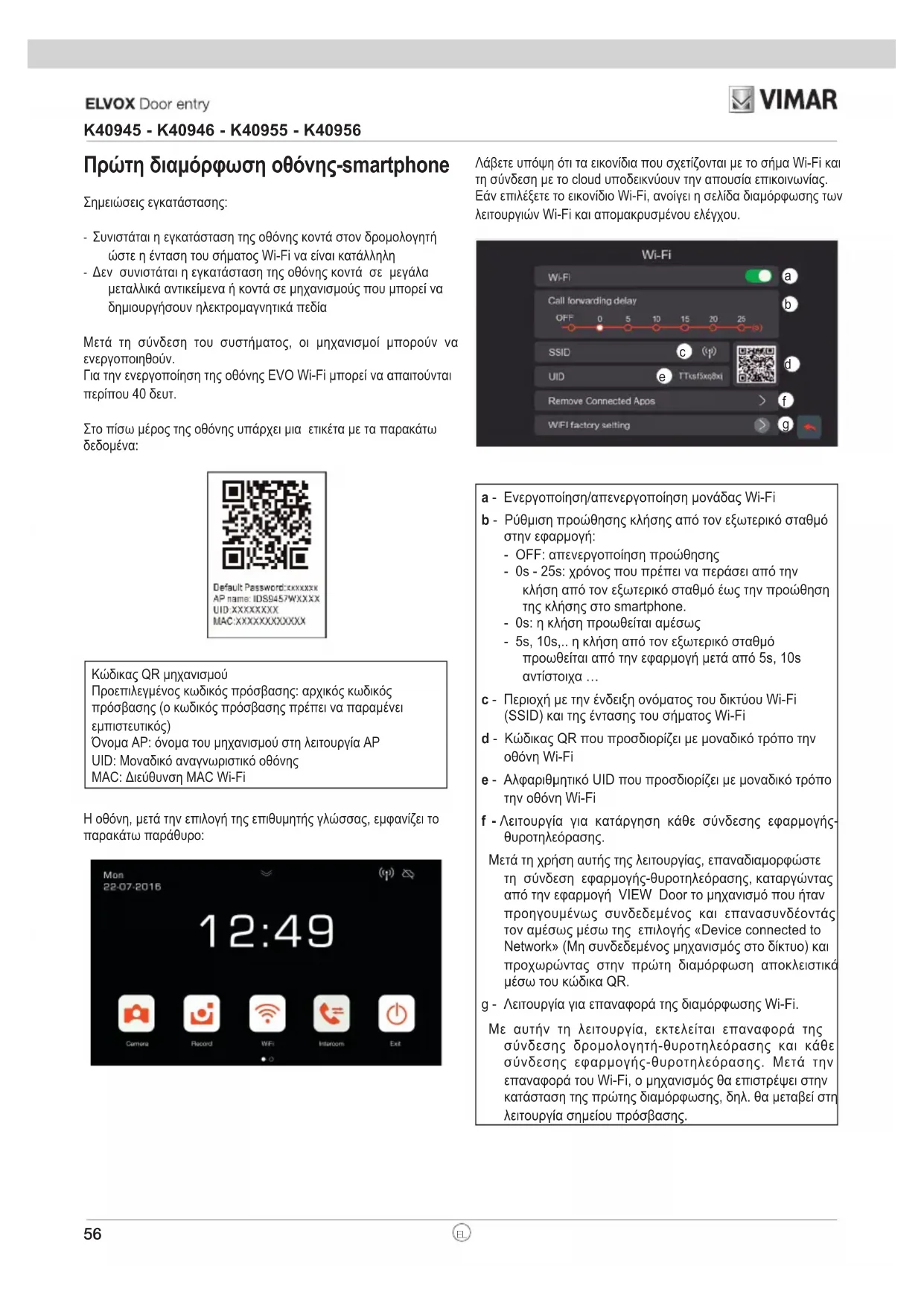

K40945 - K40946 - K40955 - K40956 Πρώτη διαμόρφωση οθόνης-smartphone Σημειώσεις εγκατάστασης: - Συνιστάται η εγκατάσταση της οθόνης κοντά στον δρομολογητή ώστε η ένταση του σήματος Wi-Fi να είναι κατάλληλη - Δεν συνιστάται η εγκατάσταση της οθόνης κοντά σε μεγάλα μεταλλικά αντικείμενα ή κοντά σε μηχανισμούς που μπορεί να δημιουργήσουν ηλεκτρομαγνητικά πεδία Μετά τη σύνδεση του συστήματος, οι μηχανισμοί μπορούν να ενεργοποιηθούν. Για την ενεργοποίηση της οθόνης EVO Wi-Fi μπορεί να απαιτούνται περίπου 40 δευτ. Στο πίσω μέρος της οθόνης υπάρχει μια ετικέτα με τα παρακάτω

Κώδικας QR μηχανισμού Προεπιλεγμένος κωδικός πρόσβασης: αρχικός κωδικός πρόσβασης (ο κωδικός πρόσβασης πρέπει να παραμένει εμπιστευτικός) Όνομα AP: όνομα του μηχανισμού στη λειτουργία AP UID: Μοναδικό αναγνωριστικό οθόνης MAC: Διεύθυνση MAC Wi-Fi Η οθόνη, μετά την επιλογή της επιθυμητής γλώσσας, εμφανίζει το παρακάτω παράθυρο: Λάβετε υπόψη ότι τα εικονίδια που σχετίζονται με το σήμα Wi-Fi και τη σύνδεση με το cloud υποδεικνύουν την απουσία επικοινωνίας. Εάν επιλέξετε το εικονίδιο Wi-Fi, ανοίγει η σελίδα διαμόρφωσης των λειτουργιών Wi-Fi και απομακρυσμένου ελέγχου.

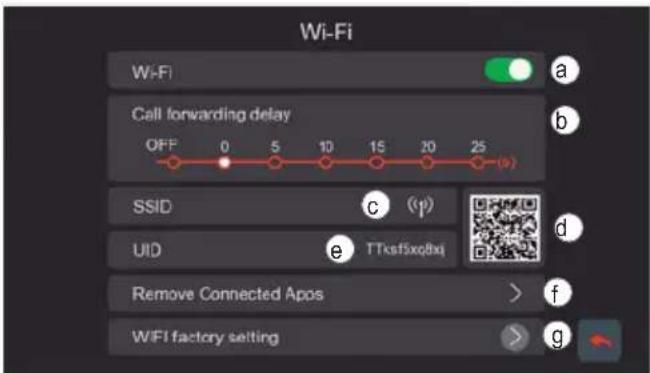

a - Ενεργοποίηση/απενεργοποίηση μονάδας Wi-Fi b - Ρύθμιση προώθησης κλήσης από τον εξωτερικό σταθμό στην εφαρμογή: - OFF: απενεργοποίηση προώθησης - 0s - 25s: χρόνος που πρέπει να περάσει από την κλήση από τον εξωτερικό σταθμό έως την προώθηση της κλήσης στο smartphone. - 0s: η κλήση προωθείται αμέσως - 5s, 10s,.. η κλήση από τον εξωτερικό σταθμό προωθείται από την εφαρμογή μετά από 5s, 10s αντίστοιχα … c - Περιοχή με την ένδειξη ονόματος του δικτύου Wi-Fi (SSID) και της έντασης του σήματος Wi-Fi d - Κώδικας QR που προσδιορίζει με μοναδικό τρόπο την οθόνη Wi-Fi e - Αλφαριθμητικό UID που προσδιορίζει με μοναδικό τρόπο την οθόνη Wi-Fi f - Λειτουργία για κατάργηση κάθε σύνδεσης εφαρμογής- θυροτηλεόρασης. Μετά τη χρήση αυτής της λειτουργίας, επαναδιαμορφώστε τη σύνδεση εφαρμογής-θυροτηλεόρασης, καταργώντας από την εφαρμογή VIEW Door το μηχανισμό που ήταν προηγουμένως συνδεδεμένος και επανασυνδέοντάς τον αμέσως μέσω της επιλογής «Device connected to Network» (Μη συνδεδεμένος μηχανισμός στο δίκτυο) και προχωρώντας στην πρώτη διαμόρφωση αποκλειστικά μέσω του κώδικα QR. g - Λειτουργία για επαναφορά της διαμόρφωσης Wi-Fi. Με αυτήν τη λειτουργία, εκτελείται επαναφορά της σύνδεσης δρομολογητή-θυροτηλεόρασης και κάθε σύνδεσης εφαρμογής-θυροτηλεόρασης. Μετά την επαναφορά του Wi-Fi, ο μηχανισμός θα επιστρέψει στην κατάσταση της πρώτης διαμόρφωσης, δηλ. θα μεταβεί στη λειτουργία σημείου πρόσβασης.57

K40945 - K40946 - K40955 - K40956 Διαμόρφωση λειτουργίας απομακρυσμένου ελέγχου: Η διαμόρφωση της σύνδεσης της οθόνης στο δίκτυο Wi-Fi είναι δυνατή αποκλειστικά με την εφαρμογή «VIEW Door» που διατίθεται στο

Ακολουθήστε τα παρακάτω βήματα:

1) Βεβαιωθείτε ότι η μονάδα Wi-Fi (a) είναι

2) Στην περίπτωση της πρώτης διαμόρφω

σης, βεβαιωθείτε ότι η θυροτηλεόραση βρίσκεται στη λειτουργία AP, δηλ. στο (γ) εμφανίζεται το εικονίδιο AP

ρίπτωση στην οποία η οθόνη δεν βρίσκεται στη λειτουργία AP, εκτελείται επαναφορά της διαμόρφωσης της μονάδας Wi-Fi (g).

3) Ενεργοποιήστε την εφαρμογή, κατά την

ενεργοποίηση εμφανίζεται η οθόνη για τη διαμόρφωση της οθόνης-εφαρμογής: Με πάτημα στο «+» μπορείτε να συνδέσετε την οθόνη στην εφαρμογή.

4) Επιλέξτε το «New Device» (Νέος

μηχανισμός), εάν η οθόνη δεν είναι ακόμη συνδεδεμένη σε δίκτυο Wi-Fi. Στην περίπτωση που η οθόνη είναι ήδη συνδεδεμένη σε δίκτυο Wi-Fi, επιλέξτε το «Device connected to network» (Ο μηχανισμός είναι συνδεδεμένος στο

5) Μετά την επιλογή του «New Device» (Νέος

μηχανισμός), η εφαρμογή θα σας ζητήσει να καδράρετε τον κώδικα QR (d) της οθόνης που θέλετε να διαμορφώσετε. Μετά την ανάγνωση του κώδικα QR, η εφαρμογή θα υπενθυμίσει ότι η οθόνη πρέπει να βρίσκεται στη λειτουργία AP, όπως φαίνεται στην παρακάτω εικόνα:

6) Σε αυτό το σημείο, η εφαρμογή θα ξεκινήσει

την αναζήτηση όλων των διαθέσιμων δικτύων Wi-Fi.

7) Στην περίπτωση που δεν εντοπιστούν

αμέσως τα δίκτυα Wi-Fi, θα εμφανιστεί η παρακάτω οθόνη: Στην περίπτωση αυτή η οθόνη ενημερώνεται με σάρωση προς τα κάτω στην οθόνη του smartphone. Συνεχίστε να ενημερώνετε την οθόνη (με σάρωση) μέχρι να εμφανιστεί η λίστα διαθέσιμων δικτύων Wi-Fi, όπως φαίνεται

8) Η εφαρμογή θα σας ζητήσει να καθορίσετε

το δίκτυο στο οποίο θα συνδεθεί. Συνιστάται να συνδεθείτε στο δίκτυο Wi-Fi με το ισχυρότερο σήμα. Μετά την επιλογή του δικτύου, η εφαρμογή θα σας ζητήσει να εισαγάγετε τον κωδικό πρόσβασης του επιλεγμένου δικτύου Wi-Fi. Λάβετε υπόψη ότι πρέπει να εξεταστούν μόνο δίκτυα Wi-Fi με συχνότητα 2,4GHz. Καταχωρίστε τα διαπιστευτήρια πρόσβασης στο δίκτυο Wi-Fi και προχωρήστε πατώντας την επιλογή «επόμενο» (next)

9) Η εφαρμογή θα προχωρήσει στη σύνδεση

του smartphone με την οθόνη μέσω του cloud

10) Όταν πραγματοποιηθεί η σύνδεση, στην

αρχική σελίδα της οθόνης θα εμφανιστούν

- Η σύνδεση Wi-Fi (και η ένταση του σχετικού σήματος) - Η σύνδεση με το Cloud

11) Στο σημείο c) της σελίδας που αφορά τι

ρυθμίσεις Wi-Fi θα αναφέρεται το όνομα του δικτύου W-Fi (SSID) και η ένταση του σήματος Wi-Fi

12) Η εφαρμογή θα προτείνει την παρακάτω

οθόνη: μπορείτε να δηλώσετε ένα όνομα για τη σύνδεση μόλις διαμορφωθεί. Μετά την επιλογή του ονόματος, προχωρήστε με πάτημα στο «Save» (Αποθήκευση).58

13) Μετά την αποθήκευση, ο μηχανισμός

προτείνει στην εφαρμογή μια πρώτη εικόνα

14) Με πάτημα στην εικόνα μπορείτε να

προχωρήσετε στην ενεργοποίηση της σύνδεσης και της λειτουργίας «προεπισκόπησης». Μόλις δημιουργηθεί η σύνδεση, η εφαρμογή θα σας ζητήσει να τροποποιήσετε τον κωδικό πρόσβασης, αντικαθιστώντας τον προεπιλεγμένο κωδικό πρόσβασης από έναν κωδικό πρόσβασης εξατομικευμένο από τον χρήστη. Για λόγους ασφαλείας, ο κωδικός πρόσβασης πρέπει να αποτελείται από μια σειρά αριθμών 4 έως 16 ψηφίων. Για να προχωρήσετε, πατήστε το «Conrm» (Επιβεβαίωση)

15) Προχωρήστε στην εισαγωγή νέου

κωδικού πρόσβασης και επιβεβαιώστε την εισαγωγή. Απομνημονεύστε τον κωδικό πρόσβασης που μόλις ρυθμίσατε. Εάν θέλετε να συνδέσετε την οθόνη με άλλο smartphone, πρέπει να χρησιμοποιήσετε τον ίδιο κωδικό πρόσβασης.

16) Όταν αποθηκεύσετε τον νέο κωδικό

πρόσβασης, η σύνδεση μεταξύ εφαρμογής και οθόνης ενεργοποιείται.

17) Στο τμήμα «Devices» (Μηχανισμοί) θα

εμφανιστεί η ενεργή σύνδεση με τον μηχανισμό με την ονομασία «home» (σπίτι), όπως φαίνεται παρακάτω:

18) Λάβετε υπόψη ότι εάν ανοίξετε το τμήμα

«Settings» (Ρυθμίσεις) της εφαρμογής, μπορείτε να ορίσετε τις παρακάτω λειτουργίες για όλους τους συνδεδεμένους μηχανισμούς Sound (Ήχος): ενεργοποίηση κουδουνιού Vibration (Δόνηση): ενεργοποίηση δόνησης Auto-rotate (Αυτόματη περιστροφή): ενεργοποίηση της αυτόματης περιστροφής των εικόνων Video channel select (Επιλογή καναλιού βίντεο): αυτόματη ή χειροκίνητη επιλογή Preview time (Χρόνος προεπισκόπησης): ρύθμιση μέγιστης διάρκειας επικοινωνίας (από 60 δευτ. έως 420 δευτ.). Πληροφορίες: πληροφορίες για την εφαρμογή

19) Στο τμήμα «Settings» (Ρυθμίσεις) που

αφορά τη συνδεδεμένη οθόνη, παρέχονται οι παρακάτω λειτουργίες για έναν μεμονωμένο συνδεδεμένο μηχανισμό:59

K40945 - K40946 - K40955 - K40956 device (συσκευή): όνομα μηχανισμού Modify device password (Τροποποίηση κωδικού πρόσβασης μενού): μενού για τροποποίηση του κωδικού πρόσβασης Preview Mode (Λειτουργία προεπισκόπησης): επιλογή λειτουργίας βίντεο (λειτουργία υψηλής ποιότητας: 20 f/s, λειτουργία μέτριας ποιότητας: 10f/2, λειτουργία χαμηλής ποιότητας: 0,5f/s) Ring Alerts (Ειδοποιήσεις κλήσης): ενεργοποίηση ειδοποιήσεων κλήσης από εξωτερικό σταθμό Firmware version (Έκδοση υλικολογισμικού): επιβεβαίωση υλικολογισμικού που έχει εγκατασταθεί στην οθόνη και διαθεσιμότητας πιθανών ενημερώσεων Synchronize time zone (Συγχρονισμός ζώνης ώρας): λειτουργία συγχρονισμού της ζώνης ώρας στην οποία βασίζεται το ρολόι της θυροτηλεόρασης. Η λειτουργία υποδεικνύει στη θυροτηλεόραση ότι πρέπει να χρησιμοποιήσει την ίδια ζώνη ώρας με εκείνη που χρησιμοποιείται στο smartphone. Μετά τη διαμόρφωση της ζώνης ώρας, η ημερομηνία και η ώρα της θυροτηλεόρασης ενημερώνονται με: - κάθε εκ νέου ενεργοποίηση της θυροτηλεόρασης - με κάθε ενημέρωση από το cloud (ε εβδομαδιαία συχνότητα). Delete (Διαγραφή): κατάργηση της εφαρμογής του διαμορφωμένου μηχανισμού Ενεργοποίηση αδειών: Για να λειτουργεί σωστά η εφαρμογή, φροντίστε να είναι ενεργοποιημένες οι απαιτούμενες

Για το σύστημα Android, απαιτούνται άδειες για τα εξής:

Γεωεντοπισμός (Location)

Μικρόφωνο (Microphone)

Τηλέφωνο (Phone) και ενεργοποίηση των ειδοποιήσεων: Για το σύστημα iOS, απαιτούνται οι εξής άδειες: Και ενεργοποίηση των ειδοποιήσεων: Σύνδεση θυροτηλεόρα- σης-smartphone για θυροτηλε- όραση ήδη συνδεδεμένη στο δίκτυο Wi-Fi Στην περίπτωση που η οθόνη είναι ήδη συνδεδεμένη σε ένα smartphone και θέλετε να το συνδέσετε σε άλλο smartphone, μπορείτε να προχωρήσετε ως εξής:

1) Πατήστε στο σύμβολο «+» της εφαρμογής:

2) Επιλέξτε το «Device connected to network»

(Μηχανισμός συνδεδεμένος στο δίκτυο). Θα εμφανιστεί η παρακάτω οθόνη:

3) Εάν η οθόνη είναι ήδη συνδεδεμένη, πρέπει

να υποδείξετε την οθόνη που πρέπει να συνδεθεί με το smartphone. Η οθόνη μπορεί να προσδιοριστεί μέσω των τριών επιλογών που υποδεικνύονται στην εικόνα που φαίνεται παραπάνω: - Online device (Μηχανισμός σε σύνδεση): η οθόνη είναι ήδη συνδεδεμένη στο δίκτυο Wi-Fi. Εάν συνδέσετε το smartphone στο ίδιο δίκτυο Wi-Fi, η οθόνη που θα συνδεθεί πρέπει να μπορεί να επιλεγεί από μια λίστα μηχανισμών.- Σάρωση κώδικα QR: για να προσδιορίσετε με μοναδικό τρόπο την οθόνη στην οποία θα συνδεθείτε, αρκεί να καδράρετε τον κώδικα QR της

- Χειροκίνητη διαμόρφωση: χειροκίνητη εισαγωγή του UID της οθόνης. Σε κάθε περίπτωση, η σύνδεση θα επιβεβαιωθεί μόνο μετά την εισαγωγή του κωδικού πρόσβασης που ορίστηκε ήδη στην πρώτη διαμόρφωση θυροτηλεόρασης-εφαρμογής, όπως αναφέρεται στην προηγούμενη παράγραφο «Πρώτη διαμόρφωση θυροτηλεόρασης- smartphone»60

K40945 - K40946 - K40955 - K40956 Εφαρμογή «VIEW Door» Η εφαρμογή αποτελείται ουσιαστικά από τέσσερα τμήματα:

Devices (Μηχανισμοί): αναφέρονται οι μηχανισμοί που είναι συνδεδεμένοι στην εφαρμογή

Activity (Δραστηριότητα): αναφέρονται οι ληφθείσες ειδοποιήσεις

Album (Άλμπουμ): αναφέρονται τα βίντεο και οι φω- τογραφίες που αφορούν την επικοινωνία.

Settings (Ρυθμίσεις): διαμόρφωση κύριων λειτουργιών της εφαρμογής. Λεπτομερώς: Devices (Μηχανισμοί) Κάθε μηχανισμός συνδεδεμένος στην εφαρμογή επισημαίνεται από ένα όνομα και μια εικόνα που αφορά την τελευταία επικοινωνία. Λάβετε υπόψη ότι η επικοινωνία εξωτερικού σταθμού - εφαρμογής μπορεί να διακοπεί μέσω της οθόνης. Εάν ενεργοποιήσετε την οθόνη (εφόσον βρίσκεται στην κατάσταση αναμονής) και εκτελέσετε σάρωση από αριστερά προς τα δεξιά στην οθόνη που φαίνεται παρακάτω μπορείτε να διακόψετε αμέσως την επικοινωνία: Με πάτημα στην εικόνα ενεργοποιείται η λειτουργία ελέγχου βίντεο και εμφανίζονται στην εφαρμογή οι εικόνες που αφορούν τον ενερ- γοποιημένο μηχανισμό. Γενικά, κατά τη διάρκεια της λειτουργίας προεπισκόπησης η εφαρ

μογή θα είναι όπως φαίνεται στην παρακάτω εικόνα: - Με πάτημα αυτού του εικονιδίου αποκτάτε πρόσβαση στη διαμόρφωση του συγκεκριμένου συνδεδεμένου μηχανισμού. Πιθανή κόκκινη κουκκίδα υποδεικνύει τη διαθεσιμότητα πιο πρόσφατης έκδοσης υλικολογισμικού για την οθόνη.

Timeout (Χρονικό όριο): Ένδειξη υπολειπόμενου χρόνου επικοινωνίας

Πλήκτρο Play / Stop (Αναπαραγωγή / Διακοπή): ενεργο- ποίηση / απενεργοποίηση λειτουργίας ελέγχου βίντεο

Κάμερα: Εγγραφή βίντεο

Φωτογραφία: Λήψη εικόνας

Επιλογή μηχανισμού βίντεο (ο μηχανισμός πρέπει να είναι ενεργοποιημένος στο τμήμα «General» (Γενικά))

Ποιότητα εικόνας για τη λειτουργία προεπισκόπησης: : υψηλή ποιότητα (20fps), : μέτρια ποιότητα (10fps), : χαμηλή ποιότητα (0,5fps). Η δυνατότητα μείωσης της ποιότητας της εικόνας μπορεί να αποδειχθεί χρήσιμη στην περίπτωση που η διαθέσιμη ζώνη για την επικοινωνία δεδομένων είναι περιορισμένη.

Περιστροφή εικόνας βίντεο

Κλειδαριά: ενεργοποίηση κλειδαριάς (ο εκκινητής πρέπει να είναι ενεργοποιημένος στο τμήμα «General» (Γενικά))

Μικρόφωνο: ενεργοποίηση επικοινωνίας ήχου (όταν είναι ενεργοποιημένη η επικοινωνία ήχου, στον εξωτερικό σταθ- μό ξεκινούν να αναβοσβήνουν διακοπτόμενα η λυχνία led του μπουτόν κλήσης και η λυχνία led φωτισμού της υποδοχής ετικέ-

Acitivity (Δραστηριότητα) Εμφανίζεται μια χρονική λίστα με όλες τις διαθέσιμες ειδοποιήσεις

Album (Άλμπουμ) Περιλαμβάνει τα βίντεο και τις φωτογραφίες που λαμβάνονται κατά τη διάρκεια των επικοινωνιών Settings (Ρυθμίσεις) Επιτρέπει τη διαμόρφωση ορισμένων χαρακτηριστικών του συν

μίσεις σίγασης και αυτόματης εγγραφής. Με οριζόντια κύλιση, αποκτάτε πρό

σβαση στις ρυθμίσεις του μηχανισμού.

• Αυτόματη λήψη εικόνας

• Αυτόματη εγγραφή βίντεο

Σημειώσεις σχετικά με τις ρυθ- μίσεις σίγασης και αυτόματης

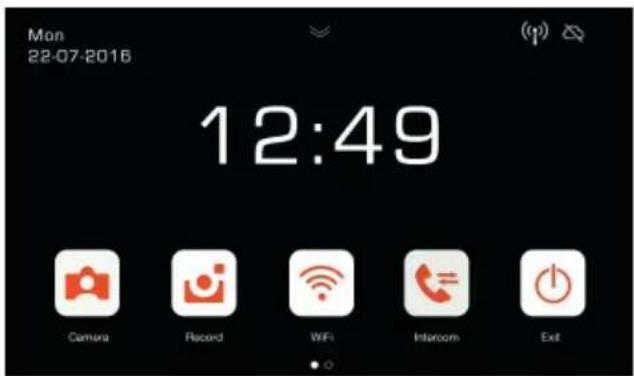

Με κύλιση προς τα κάτω, με το βέλος που φαίνεται στην κύρια οθόνη, αποκτάτε πρό- σβαση στις παρακάτω ρυθμίσεις:

• Ενεργοποίηση/Απενεργοποίηση της λειτουργίας «σίγασης» (εικονίδιο

• Ενεργοποίηση/Απενεργοποίηση της αυτόματης εγγραφής κατόπιν κλήσης από μπουτονιέρα και επιλογή του τρόπου λειτουργίας (εικονίδια

Εάν πατήσετε το εικονίδιο [Κάμε- ρα] στην κύρια οθόνη, ενεργοποιείται η κάμερα και στη θυροτηλεόραση εμφα- νίζεται η εικόνα του εξωτερικού σταθ-

Πατήστε το εικονίδιο [Ενδοεπικοινωνία] στην κύρια οθόνη, επιλέξτε τον εσωτερικό σταθμό που θέλετε να καλέ- σετε και, στη συνέχεια, πατήστε το εικο- νίδιο [Επικοινωνία] για να ξεκινή- σετε την κλήση. Η λειτουργία ενδοεπικοινωνίας επιτρέ

brescriben las imágenes o los vídeos más antiguos. Multimédia - Arquivamento de imagens e vídeos O videoporteiro, sem SD card, pode gravar até 100 imagens e 10 vídeos na memória interna. Inserindo um cartão Micro SD, o videoporteiro pode gravar até 1000 imagens e 1000 vídeos. Quando a memória está completamente utilizada, as imagens ou os vídeos menos recentes são anulados. Πολυμέσα - Αρχειοθέτηση εικόνων και βίντεο Η θυροτηλεόραση, χωρίς κάρτα SD, μπορεί να καταγράψει έως 100 εικόνες και 10 βίντεο στην εσωτερική μνήμη. Όταν τοποθετηθεί κάρτα Micro SD, η θυροτηλεόραση μπορεί να καταγράψει έως 1000 εικόνες και 1000 βίντεο. Όταν η μνήμη είναι γεμάτη, οι παλαιότε

• The kit does not include a micro SD card69 K40945 - K40946 - K40955 - K40956 Εμφάνιση εικόνων και βίντεο Εάν πατήσετε το εικονίδιο [Φωτογραφί- ες] ή το εικονίδιο [Βίντεο] στην κύρια οθόνη, μπορείτε να δείτε ξανά τις αποθηκευμένες εικόνες και τα βίντεο. Στη λίστα φωτογραφιών και βί- ντεο, μια κόκκινη κουκκίδα υποδεικνύει ότι οι εικόνες /τα βίντεο δεν έχουν ακόμη

• Η κάρτα Micro SD πρέπει να διαμορ

φωθεί από τη θυροτηλεόραση πριν από τη χρήση (εικονίδιο

ity website must be displayed visibly.73 K40945 - K40946 - K40955 - K40956 El manual de instrucciones se pue- de descargar en la página web fai- date.vimar.com É possível descarregar o manual de instruções no site faidate.vimar. com Το εγχειρίδιο οδηγιών είναι διαθέ- σιμο για λήψη από την ιστοσελίδα faidate.vimar.com Ιδιωτικό απόρρητο Δήλωση περί προστασίας ιδιωτικού

Σύμφωνα με τις διατάξεις του Κανονι

σμού 2016/679 της ΕΕ για την προ- στασία των δεδομένων προσωπικού χαρακτήρα, η Vimar S.p.A. εγγυάται ότι η επεξεργασία μέσω ηλεκτρονι

κών προϊόντων πραγματοποιείται με ελαχιστοποίηση της χρήσης δεδο

μένων προσωπικού χαρακτήρα και δεδομένων ταυτοποίησης και παρά μόνο στις περιπτώσεις στις οποίες είναι απολύτως απαραίτητο για την εκπλήρωση των σκοπών για τους οποίους έχουν συλλεχθεί. Η Vimar S.p.A. εγγυάται την υιοθέτηση και την τήρηση συγκεκριμένων μέτρων ασφα

λείας για την αποτροπή της απώλειας των δεδομένων, τυχόν παράνομων ή εσφαλμένων χρήσεων των δεδομένων και μη εξουσιοδοτημένων προσβάσε

ων. Τα δεδομένα των ενδιαφερόμενων υποβάλλονται σε επεξεργασία με βάση τα όσα προβλέπονται στη δήλωση περί προστασίας ιδιωτικού απορρήτου προ

ϊόντων που παρέχεται στην ιστοσελίδα ww.vimar.com. Κάθε ενδιαφερόμενος οφείλει να δι

ασφαλίζει και να επιβεβαιώνει την κυριότητα και τη φύλαξη των κωδικών πρόσβασης και των σχετικών διαπι

στευτηρίων πρόσβασής του στους πόρους web. Κατά την υποβολή αιτήματος για παρέμβαση από το κέντρο υποστήριξης της Vimar, ο ενδιαφερόμενος πρέπει να δηλώσει τον κωδικό πρόσβασής του στο σύ

στημα ώστε να είναι δυνατή η παροχή υποστήριξης. Η παροχή του κωδικού πρόσβασης ισοδυναμεί με συναίνεση στην επεξεργασία. Κάθε ενδιαφερόμενος οφείλει και πρέπει να τροποποιεί τον κωδικό πρόσβασής του στο σύστημα μετά από κάθε παρέμβα

ση από το κέντρο υποστήριξης Στην περίπτωση που τα προϊόντα τοποθετηθούν σε δημόσιο χώρο, όχι μόνο σε ιδιωτική ιδιοκτησία, πρέπει να αναρτηθεί σε εμφανές σημείο η ανακοί

νωση «Η περιοχή παρακολουθείται» σύμφωνα με τον κανονισμό περί προ

λογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα. Αφήστε τις ελάχιστες αποστάσεις γύρω από το μηχανισμό, έτσι ώστε να εξασφαλίζεται επαρκής αερισμός. Ο μηχανισμός δεν πρέπει να βρέχεται από σταγόνες ή πιτσιλίσματα. ΠΡΟΣΟΧΗ: Για την αποφυγή τραυ

ματισμών, ο μηχανισμός πρέπει να στερεώνεται στον τοίχο σύμφωνα με τις οδηγίες εγκατάστασης. Πριν το τροφοδοτικό και σε σημείο με εύκολη πρόσβαση θα πρέπει να εγκα

τασταθεί διπολικός διακόπτης με ελάχι- στο άνοιγμα μεταξύ των επαφών 3 mm.

προδιαγραφων Οδηγία RED Πρότυπα EN 301 489-17, EN 300 328, EN 62311, EN 60065, EN 62368-1, EN 60950-1, EN 61000-6-1, EN 61000-6-3. Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου. Η Vimar SpA δηλώνει ότι η συσκευή ραδιοσυχνοτήτων συμμορφώνεται με την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στο δελτίο του προϊόντος στην παρακάτω διαδικτυακή διεύθυνση: faidate.vimar.com. ΑΗΗΕ - Ενημέρωση των χρηστών Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωρι
