LCD1701 - Οθόνη NEC - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Έγχρωμη οθόνη LCD
Μάρκα	NEC
Μοντέλο	LCD1701
Μέγεθος οθόνης	17 ίντσες (43 εκ.)
Αρχική ανάλυση	1280 x 1024 pixels
Τύπος πάνελ	TFT LCD
Υποδοχή εισόδου βίντεο	D-SUB 15 ακίδων (VGA)
Τροφοδοσία	220-240 V AC, 50/60 Hz
Βάρος (με βάση)	4,6 κιλά μέγιστο
Συμβατότητα VESA	100 x 100 mm (βίδες M4, μέγ. βάθος 8,5 mm)
Κλίση	Ναι, ρυθμιζόμενη προς τα εμπρός και πίσω
Λειτουργίες ρύθμισης OSM	Φωτεινότητα, αντίθεση, οριζόντια/κάθετη θέση, πλάτος, λεπτότητα, χρώματα (R,V,B, sRGB, Native), γλώσσες (7 γλώσσες), κλείδωμα
Αυτόματη ρύθμιση	Ναι (Auto adjustment και Auto contrast)
Πρότυπα συμμόρφωσης	FCC, C-UL, CE, Energy Star
Συνιστώμενος καθαρισμός	Μαλακό πανί χωρίς χνούδι, χωρίς καθαριστικό διάλυμα ή καθαριστικό τζαμιών
Ασφάλεια	Μην ανοίγετε το περίβλημα, χρησιμοποιείτε κατάλληλο καλώδιο τροφοδοσίας, αποσυνδέστε σε περίπτωση ανωμαλίας
Παραμονή εικόνας	Αποφύγετε την παρατεταμένη εμφάνιση στατικών εικόνων· χρησιμοποιήστε προφύλαξη οθόνης

Συχνές ερωτήσεις - LCD1701 NEC

Πώς να συνδέσω την οθόνη LCD1701 στον υπολογιστή μου;

Απενεργοποιήστε τον υπολογιστή. Συνδέστε το καλώδιο βίντεο D-SUB 15 ακίδων στην υποδοχή της κάρτας γραφικών και στη συνέχεια στο πίσω μέρος της οθόνης. Συνδέστε το καλώδιο τροφοδοσίας. Θέστε τον διακόπτη λειτουργίας στη θέση ON (δεξιά πλευρά) και στη συνέχεια ενεργοποιήστε την οθόνη με το κουμπί λειτουργίας μπροστά.

Ποια είναι η βέλτιστη ανάλυση του LCD1701;

Η βέλτιστη ανάλυση είναι 1280 x 1024. Η οθόνη θα εμφανίσει μήνυμα σφάλματος εάν χρησιμοποιηθεί άλλη ανάλυση.

Πώς να ρυθμίσω τη φωτεινότητα και την αντίθεση;

Χρησιμοποιήστε τα κουμπιά + και - στο μπροστινό μέρος. Όταν το μενού OSM είναι απενεργοποιημένο, αυτά τα πλήκτρα ρυθμίζουν απευθείας την αντίθεση. Για φωτεινότητα, ενεργοποιήστε το μενού OSM με ένα κουμπί ελέγχου και επιλέξτε ΦΩΤΕΙΝΟΤΗΤΑ.

Τι να κάνω αν η οθόνη εμφανίζει 'Χωρίς σήμα';

Ελέγξτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο στον υπολογιστή και την οθόνη. Βεβαιωθείτε ότι ο υπολογιστής είναι ενεργοποιημένος και ότι η ανάλυση υποστηρίζεται. Πατήστε EXIT για να διαγράψετε το μήνυμα.

Πώς να καθαρίσω την οθόνη LCD χωρίς να την καταστρέψω;

Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι και στεγνό. Μη χρησιμοποιείτε ποτέ υγρό καθαριστικό διάλυμα ή καθαριστικό τζαμιών, καθώς μπορεί να καταστρέψουν την επιφάνεια.

Μπορώ να τοποθετήσω την οθόνη LCD1701 σε αρθρωτό βραχίονα;

Ναι, η οθόνη είναι συμβατή VESA (100 x 100 mm). Αφαιρέστε τις τέσσερις βίδες στο πίσω μέρος της βάσης για να την αποσυναρμολογήσετε και στη συνέχεια χρησιμοποιήστε τις παρεχόμενες βίδες M4 για να στερεώσετε την οθόνη σε έναν εγκεκριμένο βραχίονα (συνιστάται μάρκα GS).

Πώς να επαναφέρω τις εργοστασιακές ρυθμίσεις;

Στο μενού OSM, μεταβείτε στο ΕΡΓΑΛΕΙΑ > ΕΡΓΟΣΤΑΣΙΑΚΗ ΠΡΟΡΥΘΜΙΣΗ. Κρατήστε πατημένο το κουμπί RESET για αρκετά δευτερόλεπτα. Για μια μεμονωμένη ρύθμιση, επισημάνετέ την και πατήστε RESET.

Τι σημαίνει το μήνυμα 'ΕΚΤΟΣ ΟΡΙΩΝ';

Αυτό το μήνυμα εμφανίζεται εάν το σήμα εισόδου έχει ανάλυση ή συχνότητα ανανέωσης που δεν υποστηρίζεται. Η οθόνη υποδεικνύει τη βέλτιστη ανάλυση (1280 x 1024) και τη συνιστώμενη συχνότητα. Διορθώστε τις ρυθμίσεις βίντεο του υπολογιστή σας.

Πώς να κλειδώσω το μενού OSM για να αποφύγω ακούσιες τροποποιήσεις;

Πατήστε SELECT και κρατήστε πατημένο το πλήκτρο + για να ενεργοποιηθεί το ΚΛΕΙΔΩΜΑ OSM. Μόνο η φωτεινότητα και η αντίθεση παραμένουν ρυθμιζόμενες. Για απενεργοποίηση, επαναλάβετε την ίδια ενέργεια.

Τι να κάνω σε περίπτωση παραμονής εικόνας (afterimage);

Η παραμονή εικόνας στις οθόνες LCD δεν είναι μόνιμη. Απενεργοποιήστε την οθόνη για χρονικό διάστημα ίσο με τη διάρκεια εμφάνισης της προηγούμενης εικόνας. Για παράδειγμα, μία ώρα σταθερής εικόνας απαιτεί μία ώρα απενεργοποίησης. Χρησιμοποιήστε μια προφύλαξη οθόνης για να την αποφύγετε.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LCD1701 NEC

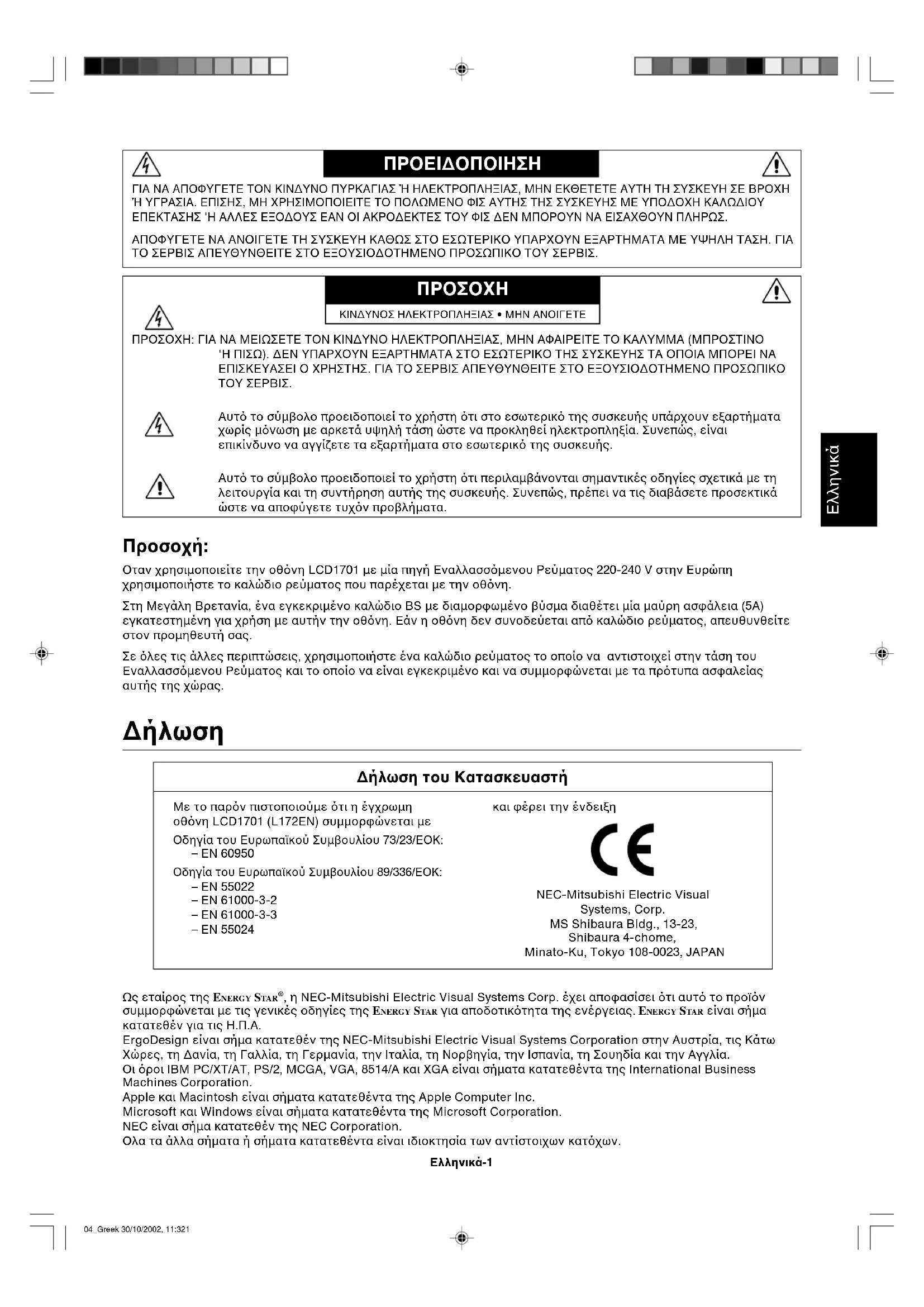

ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ΠΡΟΣΟΧΗ ..... Ελληνικά-1

Δήλωση ...... Ελληνικά-1

Περιεχόμενα ...... Ελληνικά-2

Γρήγορη Εκκίνηση ...... Ελληνικά-2

Πλήκτρα Ελέγχου ...... Ελληνικά-6

Προτεινόμενη Χρήση ...... Ελληνικά-9

ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ ΉΗ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ ΉΗ ΥΓΡΑΣΙΑ. ΕΠΙΣΗΣ, ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΠΟΛΩΜΕΝΟ ΦΙΣ ΑΥΤΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ ΕΠΕΚΤΑΣΗΣ ΉΗ ΑΛΛΕΣ ΕΞΟΔΟΥΣ ΕΑΝ ΟΙ ΑΚΡΟΔΕΚΤΕΣ ΤΟΥ ΦΙΣ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΕΙΣΑΧΘΟΥΝ ΠΛΗΡΩΣ.

ΑΠΟΦΥΓΕΤΕ ΝΑ ΑΝΟΙΓΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΜΕ ΥΨΗΛΗ ΤΑΣΗ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

ΠΡΟΣΟΧΗ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ • ΜΗΝ ΑΝΟΙΓΕΤΕ

ΠΡΟΣΟΧΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (ΜΠΡΟΣΤΙΝΟ 'Η ΠΙΣΩ). ΔΕΝ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΤΑ ΟΠΟΙΑ ΜΠΟΡΕΙ ΝΑ ΕΠΙΣΚΕΥΑΣΕΙ Ο ΧΡΗΣΤΗΣ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

Αυτό το σύμβολο προειδοποιεί το χρήστη ότι στο εσωτερικό της συσκευής υπάρχουν εξαρτήματα χωρίς μόνωση με αρκετά υψηλή τάση ώστε να προκληθεί ηλεκτροπληξία. Συνεπώς, είναι επικίνδυνο να αγγίζετε τα εξαρτήματα στο εσωτερικό της συσκευής.

Αυτό το σύμβολο προειδοποιεί το χρήστη ότι περιλαμβάνονται σημαντικές οδηγίες σχετικά με τη λειτουργία και τη συντήρηση αυτής της συσκευής. Συνεπώς, πρέπει να τις διαβάσετε προσεκτικά ώστε να αποφύγετε τυχόν προβλήματα.

Προσοχή:

Οταν χρησιμοποιείτε την οθόνη LCD1701 με μία πηγή Εναλλασσόμενου Ρεύματος 220-240 V στην Ευρώπη χρησιμοποιήστε το καλώδιο ρεύματος που παρέχεται με την οθόνη.

Στη Μεγάλη Βρετανία, ένα εγκεκριμένο καλώδιο BS με διαμορφωμένο βύσμα διαθέτει μία μαύρη ασφάλεια (5Α) εγκατεστημένη για χρήση με αυτήν την οθόνη. Εάν η οθόνη δεν συνοδεύεται από καλώδιο ρεύματος, απευθυνθείτε στον προμηθευτή σας.

Σε όλες τις άλλες περιπτώσεις, χρησιμοποιήστε ένα καλώδιο ρεύματος το οποίο να αντιστοιχεί στην τάση του Εναλλασσόμενου Ρεύματος και το οποίο να είναι εγκεκριμένο και να συμμορφώνεται με τα πρότυπα ασφαλείας αυτής της χώρας.

Δήλωση

Δήλωση του Κατασκευαστή

Με το παρόν πιστοποιούμε ότι η έγχρωμη

οθόνη LCD1701 (L172EN) συμμορφώνεται με

Οδηγία του Ευρωπαϊκού Συμβουλίου 73/23/ΕΟΚ:

- EN 60950

Οδηγία του Ευρωπαϊκού Συμβουλίου 89/336/ΕΟΚ:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

και φέρει την ένδειξη

NEC-Mitsubishi Electric Visual Systems, Corp.

Ως εταίρος της ENERGY STAR ^20 , η NEC-Mitsubishi Electric Visual Systems Corp. έχει αποφασίσει ότι αυτό το προϊόν συμμορφώνεται με τις γενικές οδηγίες της ENERGY STAR για αποδοτικότητα της ενέργειας. ENERGY STAR είναι σήμα κατατεθέν για τις Η.Π.Α.

ErgoDesign είναι σήμα κατατεθέν της NEC-Mitsubishi Electric Visual Systems Corporation στην Αυστρία, τις Κάτω Χώρες, τη Δανία, τη Γαλλία, τη Γερμανία, την Ιταλία, τη Νορβηγία, την Ισπανία, τη Σουηδία και την Αγγλία.

Οι όροι IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A και XGA είναι σήματα κατατεθέντα της International Business Machines Corporation.

Apple kai Macintosh είναι σήματα κατατεθέντα της Apple Computer Inc.

Microsoft kai Windows είναι σήματα κατατεθέντα της Microsoft Corporation.

NEC είναι σήμα κατατεθέν της NEC Corporation.

Ολα τα άλλα σήματα ή σήματα κατατεθέντα είναι ιδιοκτησία των αντίστοιχων κατόχων.

Ελληνικά-1

Περιεχόμενα

Η συσκευασία* της νέας σας οθόνης NEC LCD πρέπει να περιλαμβάνει τα ακόλουθα:

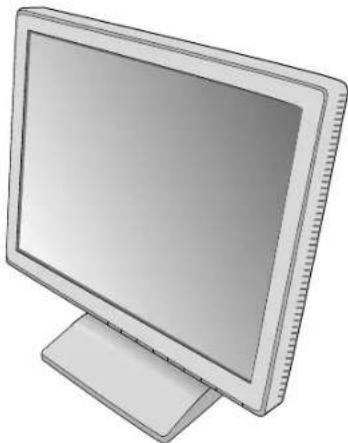

• Οθόνη LCD1701 με βάση κλίσης
- Καλώδιο Ρεύματος
• Καλώδιο Οπτικού Σήματος
• Οδηγίες Χρήσης
- CD ROM (περιλαμβάνει πλήρεις Οδηγίες Χρήσης σε μορφή PDF). Για να δείτε τις Οδηγίες Χρήσης, θα πρέπει να έχετε εγκαταστήσει στον υπολογιστή σας το πρόγραμμα Acrobat Reader 4.0.

* Θυμηθείτε να φυλάξετε το αρχικό κουτί και τα υλικά συσκευασίας για να τα χρησιμοποιήσετε σε περίπτωση μεταφοράς ή αποστολής της οθόνης.

Γρήγορη Εκκίνηση

Για να συνδέσετε την οθόνη LCD στο σύστημά σας, ακολουθήστε τις παρακάτω οδηγίες:

1. Κλείστε τον διακόπτη λειτουργίας του υπολογιστή σας.
2. Αφαιρέστε το κάλυμμα του καλωδίου.

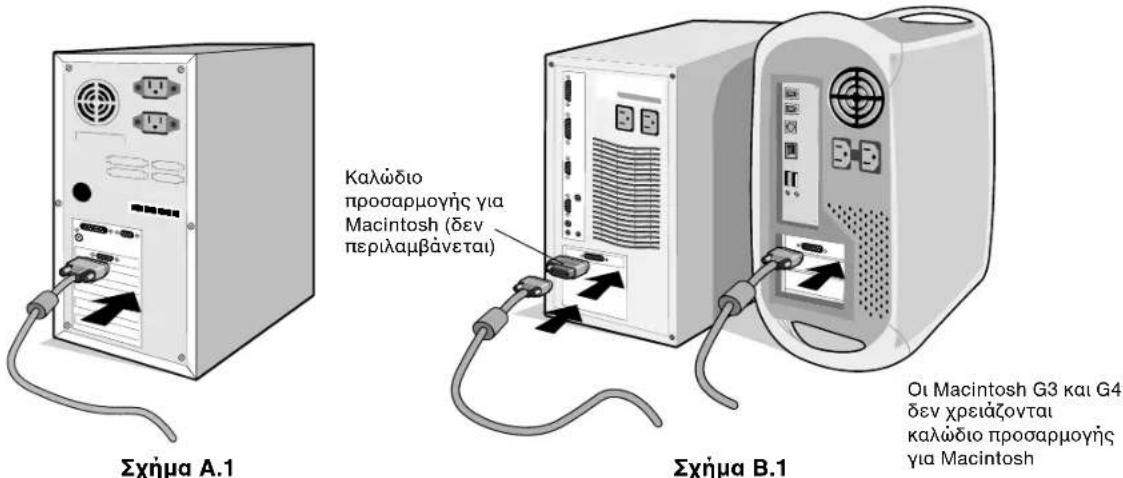

3. Πα Υπολογιστή PC: Συνδέστε το φις mini D-SUB 15-ακίδων του αντίστοιχου καλωδίου σήματος στο συνδετήρα της κάρτας οθόνης του υπολογιστή σας (Σχήμα Α.1). Σφίξτε όλες τις βίδες.
   Πα Macintosh: Συνδέστε το καλώδιο προσαρμογής του LCD1701 Macintosh στον υπολογιστή σας (Σχήμα Β.1). Συνδέστε το φις mini D-SUB 15-ακίδων του αντίστοιχου καλωδίου σήματος στο καλώδιο προσαρμογής LCD1701 Macintosh (Σχήμα Β.1).

Σχήμα A.1 Καλώδιο προσαρμογής για Macintosh (δεν περιλαμβάνεται) Σχήμα B.1 Οι Macintosh G3 και G4 δεν χρειάζονται καλώδιο προσαρμογής για Macintosh

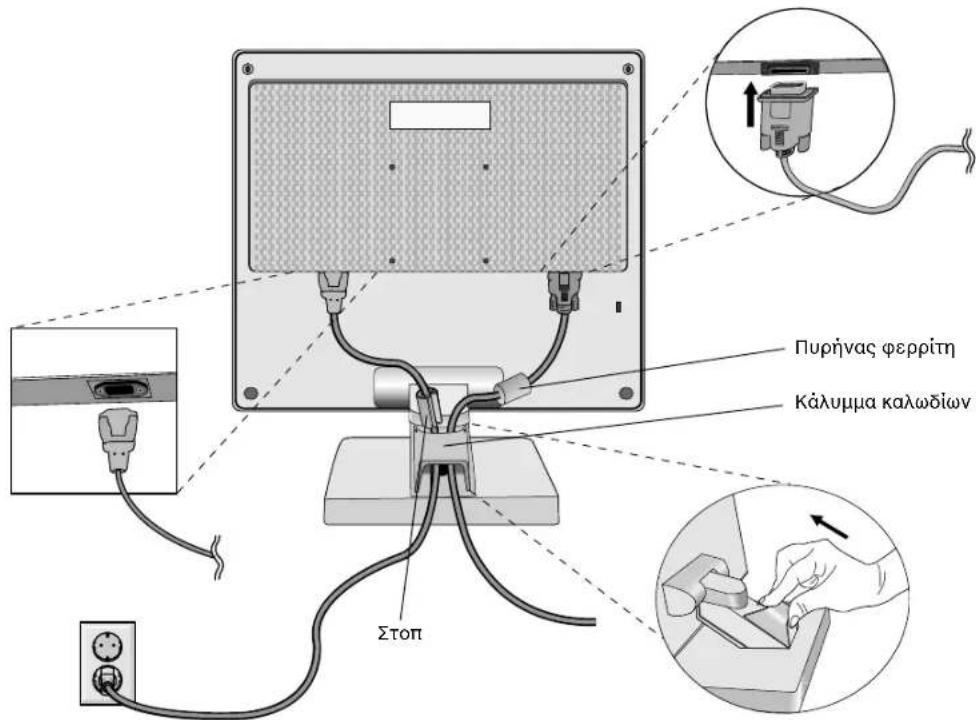

1. Συνδέστε το βύσμα mini D-SUB 15 ακίδων του καλωδίου οπτικού σήματος στον αντίστοιχο συνδετήρα που βρίσκεται στο πίσω μέρος της οθόνης (Σχήμα Γ.1).
2. Συνδέστε το ένα άκρο του καλωδίου ηλεκτρικού ρεύματος στην οθόνη LCD1701 και το άλλο άκρο στην πρίζα. Τοποθετήστε το καλώδιο οπτικού σήματος και το καλώδιο Εναλλασσόμενου Ρεύματος κάτω από το κάλυμμα του καλωδίου (Σχήμα Γ.1). Τοποθετήστε πάλι το κάλυμμα του καλωδίου.

ΣΗΜΕΙΩΣΗ: Ρυθμίστε τη θέση του καλωδίου κάτω από το κάλυμμα του καλωδίου για να αποφύγετε την πρόκληση βλάβης στο καλώδιο ή την οθόνη. Οπως φαίνεται στο Σχήμα Γ.1, προσαρμόστε τα καλώδια ώστε να τοποθετήσετε τον πυρήνα από φερρίτη και το στοπ πάνω από το κάλυμμα του καλωδίου.

ΣΗΜΕΙΩΣΗ: Παρακαλούμε συμβουλευτείτε το κεφάλαιο Προσοχή αυτού του εγχειριδίου για τη σωστή επιλογή του καλωδίου Εναλλασσόμενου Ρεύματος.

Ελληνικά-2

Πυρήνας φερρίτη Κάλυμμα καλωδίων Στοπ

Σχήμα Γ.1

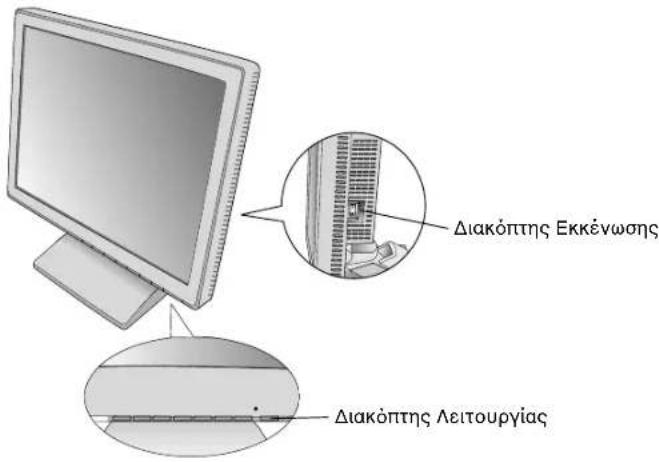

1. Ο Διακόπτης Εκκένωσης στη δεξιά πλευρά της οθόνης πρέπει να είναι ανοικτός (Σχήμα Δ.1). Θέστε σε λειτουργία την οθόνη με το Διακόπτη Λειτουργίας και τον υπολογιστή.

ΣΗΜΕΙΩΣΗ: Ο Διακόπτης Εκκένωσης είναι πραγματικός διακόπτης εντός/εκτός λειτουργίας. Αν ο διακόπτης αυτός είναι στη θέση ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ (OFF), η οθόνη δεν μπορεί να τεθεί εντός λειτουργίας με τη χρήση του μπροστινού κουμπιού. ΜΗΝ θέτετε εντός/εκτός λειτουργίας επανειλημμένα.

Διακόπτης Εκκένωσης Διακόπτης Λειτουργίας

Σχήμα Δ.1

1. Η αυτόματη ρύθμιση ρυθμίζει αυτόματα την οθόνη στις βέλτιστες ρυθμίσεις κατά την αρχική εγκατάσταση για τους περισσότερους χρονισμούς. Για περαιτέρω ρυθμίσεις, χρησιμοποιήστε τα ακόλουθα πλήκτρα ελέγχου OSM:

• Αυτόματη Ρύθμιση Αντίθεσης
• Autómatn Púθμιση

Συμβουλευτείτε το κεφάλαιο Πλήκτρα Ελέγχου στις Οδηγίες Χρήσης για μια πλήρη περιγραφή αυτών των πλήκτρων ελέγχου OSM.

ΣΗΜΕΙΩΣΗ: Εάν αντιμετωπίσετε οποιοδήποτε πρόβλημα, συμβουλευτείτε το κεφάλαιο Εντοπισμόσ Βλαβών στις Οδηγίες Χρήσης.

Ελληνικά-3

Κλίση και Περιστροφή

Κρατήστε με τα δύο χέρια την οθόνη και ρυθμίστε στην επιθυμητή κλίση (Σχήμα ΤΣ.1).

Αφαιρέστε τη Βάση Στερέωσησ τησ Οθόνησ

Για να προετοιμάσετε την οθόνη για διαφορετικούς τρόπους στερέωσης:

1. Αποσυνδέστε όλα τα καλώδια.

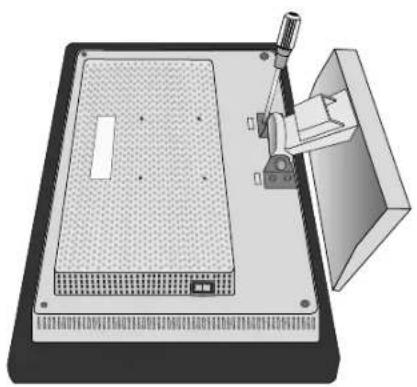

2. Τοποθετήστε την οθόνη με την πρόσοψη προς τα κάτω, επάνω σε μία λεία επιφάνεια (Σχήμα P.1).
3. Αφαιρέστε το κάλυμμα του άξονα περιστροφής (Σχήμα P.1).
4. Αφαιρέστε τις 4 βίδες που συνδέουν την οθόνη με τη βάση της και ανασηκώστε το συγκρότημα της βάσης (Σχήμα P.2) η οθόνη είναι τώρα έτοιμη για στερέωση με διαφορετικό τρόπο.
5. Συνδέστε το καλώδιο Εναλλασσόμενου Ρεύματος και το καλώδιο σήματος στο πίσω μέρος της οθόνης (Σχήμα Ρ.3).
6. Ακολουθήστε αντίστροφα αυτή τη διαδικασία για να επανατοποθετήσετε τη βάση.

ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε μόνο τη συμβατή κατά VESA εναλλακτική μέθοδο στερέωσης. Να είστε προσεκτικοί κατά την αφαίρεση της βάσης της οθόνης.

πέστε πέστε πέστε πέστε Κάλυμμα του μεντεσέ πέστε πέστε Λεία επιφάνεια

Σχήμα P.1
Ελληνικά-4

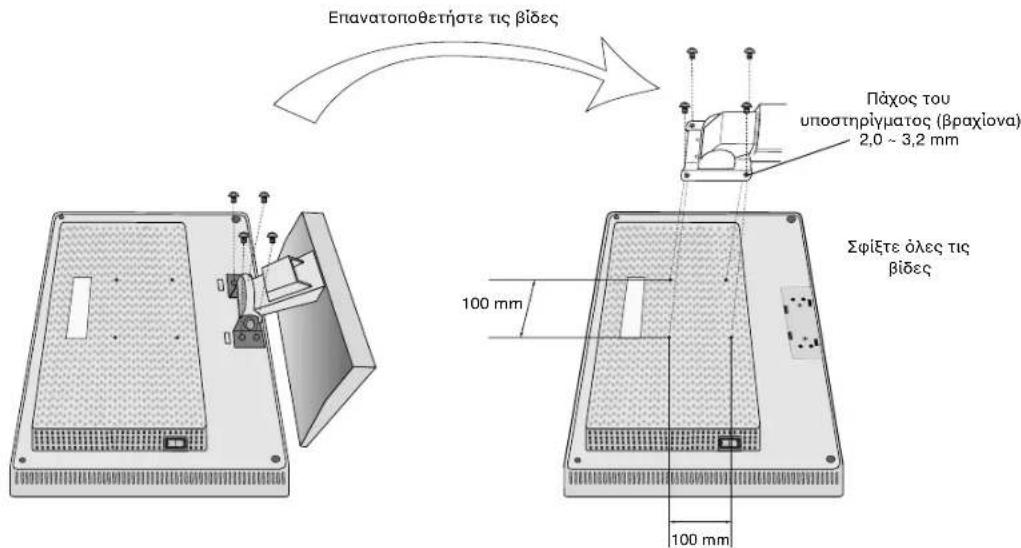

1. Autή η οθόνη LCD έχει σχεδιαστεί για χρήση με εύκαμπο βραχίονα. Παρακαλείσθε να χρησιμοποιήσετε τις παρεχόμενες βίδες (4 τεμάχια) κατά τη στερέωση. Για να πληρούνται οι απαιτήσεις ασφαλείας η οθόνη πρέπει να στερεωθεί σε ένα βραχίονα ο οποίος θα εξασφαλίζει την απαραίτητη σταθερότητα λαμβάνοντας υπ' όψη το βάρος της οθόνης. Η οθόνη LCD πρέπει να χρησιμοποιηθεί μόνο με έναν εγκεκριμένο βραχίονα (π.χ. με ένδειξη GS).

Επανατοποθετήστε τις βίδες Πάχος του υποστηρίγματος (βραχίονα) 2,0 ~ 3,2 mm Σφίξτε όλες τις βίδες 100 mm 100 mm

Προδιαγραφές

4 BID E (4M)

(MEΓ. βάθος: 8,5 mm) Αν χρησιμοποιήσετε άλλη βίδα, ελέγξτε το βάθος της οπής.

Βάρος του συγκροτήματος LCD: 4,6 kg (ΜΕΓ.)

Ελληνικά-5

Πλήκτρα ελέγχου

Πλήκτρα Ελέγχου OSM (On-Screen Manager – Διαχειριστήσ Οθόνησ)

Τα πλήκτρα ελέγχου OSM που βρίσκονται στο μπροστινό μέρος της οθόνης παρέχουν τις ακόλουθες λειτουργίες: Πα πρόσβαση στις λειτουργίες OSM πατήστε κάποιο από τα πλήκτρα ελέγχου (<, >, -, +, EXIT).

Πλήκτρο ελέγχου Μενού

EXIT (ΕΞΟΔΟΣ) Εξοδος από τα μενού ελέγχου OSM. Εξοδος προς το κύριο μενού OSM.

<1> Μετακίνηση της επιλεγμένης περιοχής αριστερά/δεξιά για την επιλογή των μενού ελέγχου. Μετακίνηση της επιλεγμένης περιοχής πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου.

- / + Μετακίνηση της μπάρας αριστερά/δεξιά για αὐξηση ή μείωση της ρύθμισης.

SELECT (ΕΠΙΛΟΓΗ) Ενεργοποίηση της λειτουργίας Αυτόματης Ρύθμισης. Είσοδος στα μενού ελέγχου OSM. Είσοδος στο υπομενού OSM.

RESET (ΕΠΑΝΑΦΟΡΑ) Επαναφορά του επιλεγμένου μενού ελέγχου στην εργοστασιακή ρύθμιση.

ΣΗΜΕΙΩΣΗ: Όταν πιέσετε το πλήκτρο RESET στο κύριο μενού και στο υπομενού, εμφανίζεται ένα προειδοποιητικό παράθυρο, το οποίο σας επιτρέπει να ακυρώσετε τη λειτουργία RESET πατώντας το κουμπί EXIT.

☀️ Πλήκτρα ελέγχου Φωτεινότητασ/Αντίθεσησ

BRIGHTNESS (ΦΩTEINOTHTA)

Ρυθμίζει τη συνολική φωτεινότητα της εικόνας και του φόντου της οθόνης.

CONTRAST (ANTIΘΕΣΗ)

Ρυθμίζει τη φωτεινότητα της οθόνης σε σχέση με το φόντο.

AUTO AUTO ADJUST (AYTOMATH PYΘΜΙΣΗ)

Ρυθμίζει την εικόνα που εμφανίζεται για μη συμβατικά σήματα εισόδου εικόνας.

AUTO Autómatn Púθμιση

Ρυθμίζει αυτόματα τη Θέση της Εικόνας, το Οριζόντιο Μέγεθος και τη Μικρορύθμιση.

Πλήκτρα Ελέγχου Θέσησ

LEFT/RIGHT (APIΣTEPA/ΔΕΞΙΑ)

Ελέγχει την Οριζόντια Θέση της Εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

DOWN/UP (ΚΑΤΩ/ΕΠΑΝΩ)

Ελέγχει την Κάθετη Θέση της Εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

Ρυθμίζει το οριζόντιο μέγεθος αυξάνοντάς το ή μειώνοντάς το.

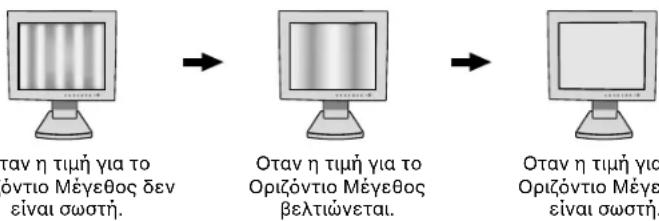

Στην περίπτωση που η λειτουργία "Auto Adjust" (Αυτόματη Ρύθμιση) δεν έχει ικανοποιητικό αποτέλεσμα ως προς τις ρυθμίσεις της εικόνας, μπορείτε να τη ρυθμίσετε περαιτέρω χρησιμοποιώντας τη λειτουργία "Η-Size" (Οριζόντιο μέγεθος) (ρολόι κουκίδας). Για το σκοπό αυτό μπορεί να χρησιμοποιηθεί το μοτίβο της δοκιμής Μοιλ. Αυτή η λειτουργία ενδέχεται να μεταβάλει το πλάτος της εικόνας. Χρησιμοποιήστε το μενού Αριστερά/Δεξιά για να κεντράρετε την εικόνα στην οθόνη. Αν οι τιμές για το Οριζόντιο Μέγεθος δεν έχουν βαθμονομηθεί σωστά, το αποτέλεσμα θα μοιάζει με την εικόνα του αριστερού σχήματος. Η εικόνα θα πρέπει να είναι ομοιογενής.

Οταν η τιμή για το Οριζόντιο Μέγεθος δεν είναι σωστή.
Οταν η τιμή για το Οριζόντιο Μέγεθος είναι σωστή.
Ελληνικά-6

FINE (MIKPOPYOMIZH)

Βελτιώνει την εστίαση, την ευκρίνεια και τη σταθερότητα της εικόνας αυξάνοντας ή μειώνοντας τη ρύθμιση.

Στην περίπτωση που οι λειτουργίες "Auto Adjust" (Αυτόματη Ρύθμιση) και "Η. Size" (Οριζόντιο Μέγεθος) δεν έχουν ικανοποιητικό αποτέλεσμα ως προς τις ρυθμίσεις της εικόνας, μπορείτε να χρησιμοποιήσετε τη λειτουργία "Fine" (Μικρορύθμιση). Μπορείτε να βελτιώσετε την εστίαση, την ευκρίνεια και τη σταθερότητα της εικόνας αυξάνοντας ή μειώνοντας την τιμή αυτής της ρύθμισης.

Για το σκοπό αυτό μπορεί να χρησιμοποιηθεί το μοτίβο της δοκιμής Μοιτί. Αν οι τιμές για τη Μικρορύθμιση δεν έχουν βαθμονομηθεί σωστά, το αποτέλεσμα θα μοιάζει με την εικόνα του αριστερού σχήματος. Η εικόνα θα πρέπει να είναι ομοιογενής.

Οταν η τιμή για τη Μικρορύθμιση δεν είναι σωστή.
Οταν η τιμή για τη Μικρορύθμιση είναι σωστή.

RGB Συστήματα Ελέγχου Χρωμάτων

Η επιθυμητή ρύθμιση των χρωμάτων γίνεται μέσα από έξι προκαθορισμένα χρώματα (τα προκαθορισμένα χρώματα sRBG και NATIVE είναι βασικά και δεν μπορούν να αλλαχθούν).

R, G, B (Κόκκινο, Πράσινο, Μπλε)

Αυξάνει ή μειώνει τα χρώματα Κόκκινο, Πράσινο ή Μπλε ανάλογα με την επιλογή που έχετε κάνει. Η αλλαγή του χρώματος θα εμφανιστεί στην οθόνη και η κατεύθυνση (αύξηση ή μείωση) θα φαίνεται από τις μπάρες.

sRGB (ΛΕΙΤΟΥΡΓΙΑ sRGB)

Η λειτουργία sRGB βελτιώνει σημαντικά την ακρίβεια των χρωμάτων στο περιβάλλον της επιφάνειας εργασίας με μια απλή σταθερή περιοχή χρωμάτων RGB (Κόκκινο-Πράσινο-Μπλε). Σε αυτό το περιβάλλον που υποστηρίζεται από αυτά τα χρώματα, ο χειριστής μπορεί εύκολα και αξιόπιστα να χειρίζεται τα χρώματα χωρίς περαιτέρω διαχείριση των χρωμάτων στις πιο κοινές περιπτώσεις.

NATIVE (ΦΥΣΙΚΟ)

Τα αρχικά χρώματα που εμφανίζονται στην οθόνη LCD τα οποία δεν είναι δυνατό να μεταβληθούν.

Εργαλεία

LANGUAGE (Γλώσσα)

Τα μενού ελέγχου OSM υπάρχουν σε επτά γλώσσες.

Μπορείτε να επιλέξετε την περιοχή της οθόνης στην οποία θέλετε να εμφανίζεται η εικόνα ελέγχου του Διαχειριστή Οθόνης OSM. Επιλέγοντας OSM Location (Θέση OSM), έχετε τη δυνατότητα να ρυθμίσετε χειροκίνητα τη θέση του μενού ελέγχου OSM αριστερά, δεξιά, πάνω ή κάτω.

OSM TURN OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ OSM)

Το μενού ελέγχου του OSM θα παραμείνει ανοικτό για όσο χρονικό διάστημα το χρησιμοποιείτε. Στο υπομενού OSM Turn Off (Απενεργοποίηση OSM), μπορείτε να επιλέξετε το χρονικό διάστημα αναμονής της οθόνης, ύστερα από το τελευταίο πάτημα κάποιου πλήκτρου, για να κλείσει το μενού ελέγχου του OSM. Οι προεπιλεγμένες τιμές είναι: 10, 20, 30, 45, 60 και 120 δευτερόλεπτα.

OSM LOCK OUT (KΛΕΙΔ·ΜΑ OSM)

Αυτό το πλήκτρο ελέγχου απαγορεύει κάθε πρόσβαση στις λειτουργίες ελέγχου OSM, πλην του ελέγχου της Φωτεινότητας και της Αντίθεσης. Όταν επιχειρήσετε να ενεργοποιήσετε τα πλήκτρα ελέγχου του OSM ενώ αυτό είναι κλειδωμένο, εμφανίζεται μία οθόνη που σας ενημερώνει ότι τα πλήκτρα ελέγχου OSM έχουν κλειδωθεί. Για να ενεργοποιήσετε τη λειτουργία κλειδώματος του OSM, πιέστε το πλήκτρο SELECT, στη συνέχεια πιέστε το πλήκτρο "+" και κρατήστε τα πατημένα ταυτόχρονα. Για να απενεργοποιήσετε τη λειτουργία κλειδώματος του OSM, πιέστε το πλήκτρο SELECT, στη συνέχεια πιέστε το πλήκτρο "+" και κρατήστε τα πατ ημένα ταυτόχρονα.

RESOLUTION NOTIFIER (ΓΝΩΣΤΟΠΟΙΗΣΗ ΑΝΑΛΥΣΗΣ)

Η βέλτιστη ανάλυση είναι 1280 x 1024. Αν έχετε επιλέξει το ΟΝ, ύστερα από 30 δευτερόλεπτά θα εμφανιστεί στην οθόνη ένα μήνυμα το οποίο θα σας γνωστοποιεί ότι η ανάλυση δεν είναι 1280 x 1024.

ΗΟΤ ΚΕΥ (Πλήκτρο Αμεσησ Λειτουργίασ)

Μπορείτε να ρυθμίσετε απευθείας τη φωτεινότητα και την αντίθεση. Όταν είναι ενεργή αυτή η λειτουργία, μπορείτε να ρυθμίσετε τη φωτεινότητα με τα πλήκτρα <ή > και την αντίθεση με τα πλήκτρα +ή -, ενώ το μενού OSM είναι ανενεργό. Το πλήκτρο EXIT παρέχει πρόσβαση στο βασικό μενού OSM.

OFF TIMER (Χρονοδιακόπτησ θέσησ εκτόσ λειτουργίασ)

Η οθόνη θα τεθεί αυτόματα εκτός λειτουργίας αν ο χρήστης έχει επιλέξει μια προκαθορισμένη χρονική περίοδο.

FACTORY PRESET (ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ)

Επιλέγοντας την Εργοστασιακή Ρύθμιση (Factory Preset), μπορείτε να επαναφέρετε όλες τις ρυθμίσεις ελέγχου του Διαχειριστή Οθόνης (OSM), στις εργοστασιακές ρυθμίσεις. Για να ενεργοποιηθεί το πλήκτρο RESET πρέπει να κρατηθεί πατημένο για μερικά δευτερόλεπτα. Μπορείτε να επαναφέρετε επιμέρους ρυθμίσεις επιλέγοντας τη λειτουργία ελέγχου που θέλετε να επαναφέρετε και πιέζοντας το πλήκτρο RESET.

i Πληροφορίεσ

DISPLAY MODE (ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΟΘΟΝΗΣ)

Δείχνει την τρέχουσα ανάλυση και τη ρύθμιση συχνότητας της οθόνης.

MONITOR INFO. (ΠΛΗΡΟΦΟΡΙΕΣ ΟΘΟΝΗΣ)

Δηλώνει το μοντέλο και τους αριθμούς σειράς της οθόνης σας.

OSM Warning (Προειδοποίηση OSM)

Τα Προειδοποιητικά μενού του OSM εξαφανίζονται αν πιέσετε το κουμπί EXIT.

NO SIGNAL (ΔΕΝ ΥΠΑΡΧΕΙ ΣΗΜΑ): Αυτή η λειτουργία δίνει μια προειδοποίηση όταν δεν υπάρχει καθόλου σήμα. Όταν θέσετε τον υπολογιστή σε λειτουργία ή όταν υπάρξει αλλαγή στην είσοδο σήματος ή η εικόνα είναι ανενεργή, θα εμφανιστεί το παράθυρο No Signal (Δεν υπάρχει σήμα).

RESOLUTION NOTIFIER (ΓΝΩΣΤΟΠΟΙΗΣΗ ΑΝΑΛΥΣΗΣ): Αυτή η λειτουργία προειδοποιεί για χρήση με βελτιστοποιημένη ανάλυση. Όταν θέσετε τον υπολογιστή σε λειτουργία ή όταν υπάρξει αλλαγή στην είσοδο σήματος ή το οπτικό σήμα δεν έχει την κατάλληλη ανάλυση, θα εμφανιστεί το παράθυρο Resolution Notifier (Γνωστοποίηση Ανάλυσης). Αυτή η λειτουργία μπορεί να απενεργοποιηθεί από το μενού TOOL (ΕΡΓΑΛΕΙΑ).

OUT OF RANGE (ΕΚΤΟΣ ΠΕΡΙΟΧΗΣ): Αυτή η λειτουργία προτείνει τις βέλτιστες τιμές ανάλυσης και ρυθμού ανανέωσης. Όταν θέσετε τον υπολογιστή σε λειτουργία ή όταν υπάρξει αλλαγή στην είσοδο σήματος ή το οπτικό σήμα δεν έχει το σωστό χρονισμό, θα εμφανιστεί το μενού Out Of Range (Εκτός Περιοχής).

Προτεινόμενη Χρήση

Προφυλάξεισ Ασφαλείασ και Συντήρηση

ΓΙΑ ΒΕΛΤΙΣΤΗ ΑΠΟΔΟΣΗ, ΟΤΑΝ ΡΥΘΜΙΖΕΤΕ ΚΑΙ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΕΓΧΡΩΜΗ ΟΘΟΝΗ ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ ΜΟΤΙΣΥΝС, ΕΧΕΤΕ ΥΠΟΨΗ ΣΑΣ ΤΑ ΕΞΗΣ:

• MHN ANOIGETE THN OΘΟΝΗ. Δεν υπάρχουν εξαρτήματα στο εσωτερικό της οθόνης τα οποία μπορεί να επισκευάσει ο χρήστης. Αν ανοίξετε ή αφαιρέσετε τα καλύμματα μπορεί να πάθετε ηλεκτροπληξία ή να εκτεθείτε σε άλλους κινδύνους. Για κάθε επισκευή απευθυνθείτε στο εξουσιοδοτημένο προσωπικό του σέρβις.
• Μη χύνετε υγρά μέσα στο περίβλημα και μην χρησιμοποιείτε την οθόνη κοντά σε νερό.
• Μην εισάγετε οποιοδήποτε αντικείμενο μέσα στις σχισμές του περιβλήματος, επειδή μπορεί να έρθει σε επαφή με σημεία υψηλής και επικίνδυνης τάσης, και να προκληθούν ζημιές ή ατυχήματα, όπως ηλεκτροπληξία, πυρκαγιά ή βλάβη του εξοπλισμού.
• Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο ρεύματος. Αν καταστραφεί το καλώδιο, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Μην τοποθετείτε την οθόνη πάνω σε κεκλιμένη ή ασταθή βάση ή τραπέζι, επειδή μπορεί να πέσει και να προκληθούν σοβαρές βλάβες στην οθόνη.
• Μην τοποθετείτε αντικείμενα επάνω στην οθόνη και μη χρησιμοποιείτε την οθόνη σε εξωτερικό χώρο.
  • Το εσωτερικό της λυχνίας φθορισμού που βρίσκεται μέσα στην οθόνη LCD περιέχει υδράργυρο. Παρακαλούμε να ακολουθείτε τους τοπικούς κανονισμούς σχετικά με τη σωστή απόρριψη αυτής της λυχνίας.

Αν συμβεί κάποιο από τα παρακάτω, αποσυνδέστε αμέσως την οθόνη από την πρίζα και ζητήστε βοήθεια από το έμπειρο προσωπικό του σέρβις:

• Αν καταστραφούν το καλώδιο ρεύματος ή το φις.
• Εάν χυθούν υγρά ή πέσουν αντικείμενα μέσα στην οθόνη.
• Αν η οθόνη εκτεθεί στη βροχή ή πέσει πάνω της νερό.
• Αν η οθόνη πέσει κάτω ή υποστεί ζημιά το περίβλημά της.
• Αν, παρά τη συμμόρφωση προς τις οδηγίες χρήσης, η οθόνη δε λειτουργεί κανονικά.
• Μη λυγίζετε το καλώδιο ρεύματος.
• Μη χρησιμοποιείτε την οθόνη σε περιοχές με υψηλή θερμοκρασία, υγρασία, σκόνη και σε περιοχές που περιέχουν λάδια ή γράσα.
• Μην καλύπτετε τα ανοίγματα εξαερισμού της οθόνης.
• Αν σπάσει η οθόνη, αποφύγετε την επαφή με τους υγρούς κρυστάλλους.
• Αν σπάσει το κρύσταλλο. Μεταχειριστείτε με προσοχή.

ΠΡΟΣΟΧΗ

• Αφήστε αρκετό χώρο γύρω από την οθόνη για επαρκή αερισμό και διάχυση της θερμότητας. Μην καλύπτετε τα ανοίγματα αερισμού και μην τοποθετείτε την οθόνη κοντά σε σώματα καλοριφέρ ή άλλες τηγές θερμότητας. Μην τοποθετείτε κανένα αντικείμενο στο πάνω μέρος της οθόνης.
• Ο συνδετήρας του καλωδίου τροφοδοσίας αποτελεί το κύριο μέσο αποσύνδεσης του συστήματος από το ρεύμα. Η οθόνη πρέπει να εγκατασταθεί κοντά σε πρίζα παροχής ρεύματος ώστε να είναι εύκολη η πρόσβαση.
- Μεταχειρίζεστε με προσοχή την οθόνη κατά τις μεταφορές. Φυλάξτε τα υλικά της συσκευασίας για τις μεταφορές.

- Παραμονή ειδώλου: "Παραμονή ειδώλου" ονομάζεται το φαινόμενο κατά το οποίο συνεχίζει να υπάρχει στην οθόνη ένα είδωλο ή σκιές μιας προηγούμενης εικόνας. Σε αντίθεση με τις οθόνες καθοδικού σωλήνα (CRT), στις οθόνες υγρών κρυστάλλων (LCD) η παραμονή ειδώλου δεν είναι μόνιμη, αλλά θα πρέπει να αποφεύγεται η απεικόνιση σταθερών εικόνων για μεγάλο χρονικό διάστημα. Για να διορθώσετε την παραμονή του ειδώλου, κλείστε την οθόνη για χρονικό διάστημα ίσο με το χρόνο που εμφανιζόταν η προηγούμενη εικόνα στην οθόνη. Για παράδειγμα, αν εμφανιζόταν μια εικόνα στην οθόνη για μία ώρα και παραμένει το είδωλο της εικόνας, για να εξαφανίσετε το είδωλο θα πρέπει να κλείσετε την οθόνη για μία ώρα.

ΣΗΜΕΙΩΣΗ: Οπως και με όλες τις συσκευές απεικόνισης για προσωπική χρήση, η NEC-Mitsubishi Electronics Display-Europe συνιστά τη χρήση προγράμματος προφύλαξης οθόνης κατά τακτά διαστήματα όταν η οθόνη παραμένει ανενεργή ή τη θέση της οθόνης εκτός λειτουργίας όταν δεν χρησιμοποιείται.

Η ΣΩΣΤΗ ΘΕΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΟΘΟΝΗΣ ΜΠΟΡΕΙ ΝΑ ΜΕΙΩΣΕΙ ΤΗΝ ΚΟΠΩΣΗ ΤΩΝ ΜΑΤΙΩΝ, ΤΩΝ ΩΜΩΝ ΚΑΙ ΤΟΥ ΑΥΧΕΝΑ. ΚΑΤΑ ΤΗΝ ΕΠΙΛΟΓΗ ΘΕΣΗΣ ΤΗΣ ΟΘΟΝΗΣ ΕΛΕΓΕΤΕ ΤΑ ΕΞΗΣ:

• Για τη βέλτιστη απόδοση της συσκευής αφήστε την να προθερμανθεί για 20 λεπτά.
• Ρυθμίστε το ύψος της οθόνης έται ώστε η κορυφή της να βρίσκεται στο ίδιο ύψος ή λιγο χαμηλότερα από το ύψος των ματιών. Το ύψος της οθόνης να είναι τέτοιο ώστε όταν κοιτάζετε το κέντρο της, να βλέπετε με κλίση προς τα κάτω.
• Τοποθετήστε την οθόνη σε απόσταση από τα μάτια σας μεταξύ 40 και 70 εκατοστά. Η βέλτιστη απόσταση είναι 50 cm εκατοστά.
• Περιοδικά, να ξεκουράζετε τα μάτια σας εστιάζοντας σε κάποιο αντικείμενο που βρίσκεται τουλάχιστον 6 μέτρα μακριά. Ανοιγοκλείνετε τα μάτια σας συχνά.
• Τοποθετήστε την οθόνη υπό γωνία 90° ως προς το παράθυρο ή άλλες πηγές φωτισμού για να ελαχιστοποιήσετε το θάμπωμα και τις αντανακλάσεις. Ρυθμίστε την κλίση της οθόνης έτσι ώστε να μην αντανακλάται πάνω της ο φωτισμός από την οροφή.
  • Αν το ανακλώμενο φως σας εμποδίζει να βλέπετε την εικόνα της οθόνης, χρησιμοποιήστε ένα κατάλληλο φίλτρο.
• Καθαρίστε την επιφάνεια της οθόνης LCD με ένα μαλακό ύφασμα χωρίς χνούδια. Αποφύγετε τη χρήση διαλυτικών και καθαριστικών για τζάμια!
• Ρυθμίστε τα πλήκτρα ελέγχου BRIGHTNESS (φωτεινότητας) και CONTRAST (αντίθεσης) της οθόνης για να βελτιώσετε την αναγνωσιμότητά της.
• Χρησιμοποιήστε εξάρτημα συγκράτησης των εγγράφων, τοποθετώντας το δίπλα στην οθόνη.
  • Τοποθετήστε αυτό που κοιτάζετε πολύ συχνά (την οθόνη ή τα έγγραφὰ σας) κατευθείαν μπροστά σας ώστε να ελαχιστοποιήσετε τις στροφές της κεφαλής όταν πληκτρολογείτε.

• Αποφεύγετε να εμφανίζετε στην οθόνη κάποιο αμετάβλητο μοτίβο για μεγάλες χρονικές περιόδους για να αποφύγετε το φαινόμενο της παραμονής της εικόνας (μετείκασμα).
- Εξετάζετε τακτικά τα μάτια σας στον οφθαλμίατρο.

Εργονομία

Για να επιτύχετε τα μέγιστα οφέλη από την εργονομία, σας συνιστούμε τα εξής:

• Χρησιμοποιήστε τις εργοστασιακές ρυθμίσεις των πλήκτρων ελέγχου SIZE (Μεγέθους) και POSITION (Θέσης) με τυποποιημένα σήματα.
• Χρησιμοποιήστε την εργοστασιακή Ρύθμιση Χρώματος.
• Χρησιμοποιήστε σήματα "non-interlaced" με κάθετη συχνότητα ανανέωσης μεταξύ 60-75 Hz.
• Μη χρησιμοποιείτε ως πρωτεύον χρώμα το μπλε σε σκούρο φόντο, επειδή θα είναι δύσκολο να διαβάσετε την οθόνη και μπορεί να προκληθεί κόπωση στα μάτια λόγω ανεπαρκούς αντίθεσης φωτεινότητας.

ADVERTENCIA

PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.

NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.

PELIGRO:

PELIGRO

RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). EL MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.
