LCD1701 - Monitor NEC - Bezpłatna instrukcja obsługi

Typ produktu	Kolorowy monitor LCD
Marka	NEC
Model	LCD1701
Przekątna ekranu	17 cali (43 cm)
Rozdzielczość natywna	1280 x 1024 pikseli
Typ panelu	TFT LCD
Złącze wejścia wideo	D-SUB 15-pin (VGA)
Zasilanie	220-240 V AC, 50/60 Hz
Waga (z podstawą)	maks. 4,6 kg
Zgodność z VESA	100 x 100 mm (śruby M4, maks. głębokość 8,5 mm)
Pochylenie	Tak, regulacja w przód i w tył
Funkcje regulacji OSM	Jasność, kontrast, położenie poziome/pionowe, szerokość, ostrość, kolory (R,G,B, sRGB, natywny), języki (7 języków), blokada
Regulacja automatyczna	Tak (Auto adjustment i Auto contrast)
Normy zgodności	FCC, C-UL, CE, Energy Star
Zalecane czyszczenie	Miękka, niestrzępiąca się ściereczka, bez roztworów czyszczących ani środków do szyb
Bezpieczeństwo	Nie otwierać obudowy, używać odpowiedniego przewodu zasilającego, odłączyć w przypadku nieprawidłowości
Utrwalanie obrazu	Unikać długotrwałego wyświetlania nieruchomych obrazów; używać wygaszacza ekranu

Często zadawane pytania - LCD1701 NEC

Jak podłączyć monitor LCD1701 do komputera?

Wyłącz komputer. Podłącz 15-pinowy kabel wideo D-SUB do złącza karty graficznej, a następnie do tylnej części monitora. Podłącz przewód zasilający. Włącz przełącznik zasilania (prawa strona), a następnie włącz monitor przednim przyciskiem zasilania.

Jaka jest optymalna rozdzielczość monitora LCD1701?

Optymalna rozdzielczość to 1280 x 1024. Monitor wyświetli komunikat o błędzie, jeśli użyta zostanie inna rozdzielczość.

Jak ustawić jasność i kontrast?

Użyj przycisków + i - na panelu przednim. Gdy menu OSM jest wyłączone, te przyciski bezpośrednio regulują kontrast. Aby ustawić jasność, włącz menu OSM za pomocą przycisku sterowania, a następnie wybierz JASNOŚĆ.

Co zrobić, gdy ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kabel wideo jest prawidłowo podłączony do komputera i monitora. Upewnij się, że komputer jest włączony, a rozdzielczość jest obsługiwana. Naciśnij EXIT, aby usunąć komunikat.

Jak czyścić ekran LCD bez uszkodzenia?

Użyj suchej, miękkiej, niestrzępiącej się ściereczki. Nigdy nie używaj płynnych roztworów czyszczących ani środków do szyb, ponieważ mogą uszkodzić powierzchnię.

Czy mogę zamontować LCD1701 na ramieniu uchylnym?

Tak, monitor jest zgodny ze standardem VESA (100 x 100 mm). Odkręć cztery śruby z tyłu podstawy, aby ją zdjąć, a następnie użyj dołączonych śrub M4 do zamocowania monitora na certyfikowanym ramieniu (zalecany znak GS).

Jak przywrócić ustawienia fabryczne?

W menu OSM przejdź do NARZĘDZIA > USTAWIENIA FABRYCZNE. Przytrzymaj przycisk RESET przez kilka sekund. Aby zresetować pojedyncze ustawienie, podświetl je i naciśnij RESET.

Co oznacza komunikat 'POZA ZAKRESEM'?

Ten komunikat pojawia się, gdy sygnał wejściowy ma nieobsługiwaną rozdzielczość lub częstotliwość odświeżania. Monitor wskazuje optymalną rozdzielczość (1280 x 1024) i zalecaną częstotliwość. Popraw ustawienia wideo w komputerze.

Jak zablokować menu OSM, aby zapobiec przypadkowym zmianom?

Naciśnij i przytrzymaj przycisk SELECT oraz +, aby włączyć BLOKADĘ OSM. Tylko jasność i kontrast pozostają regulowane. Aby wyłączyć, powtórz tę samą czynność.

Co zrobić w przypadku utrwalenia obrazu (retencji)?

Utrwalenie obrazu na monitorach LCD nie jest trwałe. Wyłącz monitor na czas równy czasowi wyświetlania poprzedniego nieruchomego obrazu. Na przykład godzina wyświetlania nieruchomego obrazu wymaga godziny wyłączenia. Aby tego uniknąć, używaj wygaszacza ekranu.

INSTRUKCJA OBSŁUGI LCD1701 NEC

Podręcznik użytkownika

Uwagi dotyczące zasilania monitora .... Polski-1

Ostrzeżenie, Uwaga ...... Polski-2

Deklaracja ...... Polski-2

Zawartość opakowania ...... Polski-3

Podłączenie monitora ...... Polski-3

Przyciski ...... Polski-7

Zalecenia eksploatacyjne ...... Polski-9

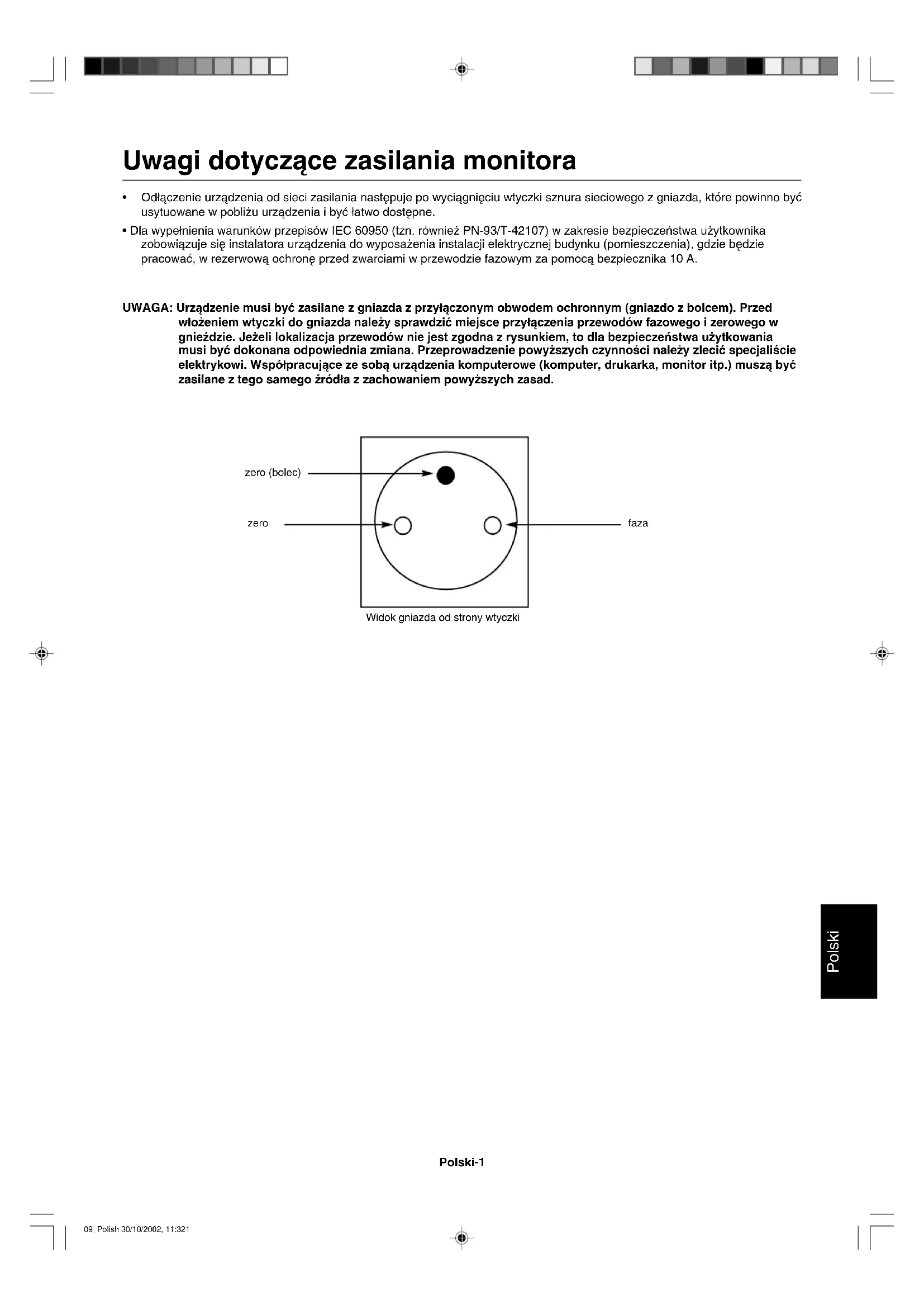

Uwagi dotyczące zasilania monitora

• Odłączenie urządzenia od sieci zasilania następuje po wyciągnięciu wtyczki sznura sieciowego z gniazda, które powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne.
• Dla wypełnienia warunków przepisów IEC 60950 (tzn. również PN-93/T-42107) w zakresie bezpieczeństwa użytkownika zobowiązuje się instalatora urządzenia do wyposażenia instalacji elektrycznej budynku (pomieszczenia), gdzie będzie pracować, w rezerwową ochronę przed zwarciami w przewodzie fazowym za pomocą bezpiecznika 10 A.

UWAGA: Urządzenie musi być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo z bolcem). Przed włożeniem wtyczki do gniazda należy sprawdzić miejsce przyłączenia przewodów fazowego i zerowego w gnieździe. Jeżeli lokalizacja przewodów nie jest zgodna z rysunkiem, to dla bezpieczeństwa użytkowania musi być dokonana odpowiednia zmiana. Przeprowadzenie powyższych czynności należy zlecić specjaliście elektrykowi. Współpracujące ze sobą urządzenia komputerowe (komputer, drukarka, monitor itp.) muszą być zasilane z tego samego źródła z zachowaniem powyższych zasad.

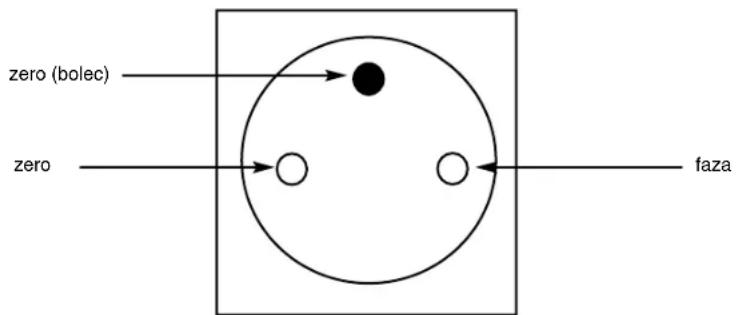

zero (bolec) zero faza

Widok gniazda od strony wtyczki

OSTRZEŻENIE

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM NIE NALEŻY WYSTAWIAĆ MONITORA NA DESZCZ LUB NA DZIAŁANIE WILGOCI. NALEŻY TAKŻE SPRAWDZIĆ, CZY BOLCE WTYCZKI KABLA ZASILAJĄCEGO SĄ PRAWIDŁOWO WŁOŻONE DO GNIAZDA ZASILAJĄCEGO LUB GNIAZDA PRZEDŁUŻACZA. WTYCZKI NIE NALEŻY WKŁADAĆ DO GNIAZDA NA SIŁĘ.

NIE NALEŻY OTWIERAĆ OBUDOWY, PONIEWAŻ WEWNĄTRZ ZNAJDUJĄ SIĘ ELEMENTY POD WYSOKIM NAPIĘCIEM. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAĆ JEDYNIE WYKWALIFIKOWANY PERSONEL.

UWAGA

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM • NIE OTWIERAĆ

UWAGA: ZDJĘCIE OBUDOWY GROZI PORAŻENIEM PRĄDEM ELEKTRYCZNYM. WEWNĄTRZ MONITORA NIEMA ŻADNYCH ELEMENTÓW, KTÓRE UŻYTKOWNIK MÓGŁBY SAMODZIELNIE NAPRAWIAĆ. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAĆ JEDYNIE WYKWALIFIKOWANY PERSONEL.

Ten symbol ostrzega użytkownika, że nieizolowane elementy wewnątrz znajdują się pod tak dużym napięciem, że może ono spowodować porażenie prądem elektrycznym. Jakikołwiek bezpośredni kontakt z dowolnym elementem wewnątrz obudowy jest niebezpieczny.

Ten symbol ostrzega użytkownika, że istotne informacje dotyczące pracy i obsługi monitora znajdują się w załączonej literaturze. W związku z tym należy się szczegółowo z nimi zapoznać w celu uniknięcia problemów.

Ostrzeżenie:

Podłączając monitor LCD1701 w Europie do prądu zmiennego o napięciu 220-240 V, należy wykorzystać kabel zasilający dostarczony wraz z monitorem.

W Wielkiej Brytanii do zasilania monitora należy stosować przewód zgodny ze standardem brytyjskim z zaprasowaną wtyczką zawierającą czarny bezpiecznik (5 A), którego parametry zostały dobrane do pracy z tym sprzętem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

We wszystkich pozostałych przypadkach należy stosować przewód zasilający odpowiedni do parametrów sieci zasilającej prądu zmiennego oraz zgodny ze standardami bezpieczeństwa danego kraju.

Deklaracja

Deklaracja producenta

Niniejszym stwierdza się, że monitor kolorowy LCD1701 (L172EN) spełnia wymagania zawarte w następujących dokumentach:

Dyrektywą Rady 73/23/EEC: - EN 60950

Dyrektywą Rady 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024

i oznaczony

NEC-Mitsubishi Electric Visual

Systems, Corp.

Znak B przyznany przez POLSKIE CENTRUM BADAŃ I CERTYFIKACJI

Jako partner ENERGY STAR®, firma NEC-Mitsubishi Electric Visual Systems Corp. deklaruje, że ten monitor spełnia zalecenia ENERGY STAR w zakresie sprawności energetycznej. ENERGY STAR to znak zarejestrowany w Stanach Zjednoczonych. ErgoDesign jest zarejestrowanym znakiem handlowym firmy NEC Mitsubishi Electric Visual Systems Corporation w Austrii, Beneluksie, Danii, Francji, Niemczech, na Włoszech, w Norwegii, Hiszpanii, Szwecji oraz w Wielkiej Brytanii. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A I XGA są zarejestrowanymi znakami handlowymi firmy International Business Machines Corporation.

Apple i Macintosh są zarejestrowanymi znakami handlowymi firmy Apple Computer Inc.

Microsoft i Windows są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation.

NEC STAR jest zarejestrowanym znakiem handlowym firmy NEC Corporation.

Wszystkie inne znaki handlowe lub zarejestrowane znaki handlowe stanowią własność ich właścicieli.

Polski-2

Zawartość opakowania

Wewnątrz kartonu* z Twoim nowym monitorem NEC LCD1701 powinny znajdować się następujące elementy:

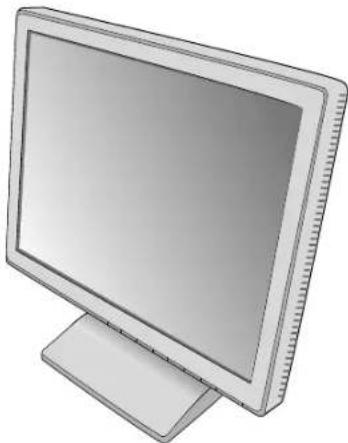

• Monitor LCD1701 z przechylaną podstawą
- Przewód zasilający
- Kabel sygnałowy
- Podręcznik użytkownika
- CD ROM zawierający kompletny Podręcznik użytkownika w formacie PDF. Aby otworzyć Podręcznik użytkownika w formacie PDF, należy zainstalować w komputerze program Acrobat Reader 4.0.

* Zalecamy zachować oryginalne opakowanie, które może się przydać w przypadku transportu monitora (serwis, przesyłka kurierska, itp.).

Podłączenie monitora

Aby podłączyć monitor LCD do Twojego systemu, postępuj według poniższych wskazówek:

1. Turn off the power to your computer.
2. Należy zdjąć pokrywę kabla.

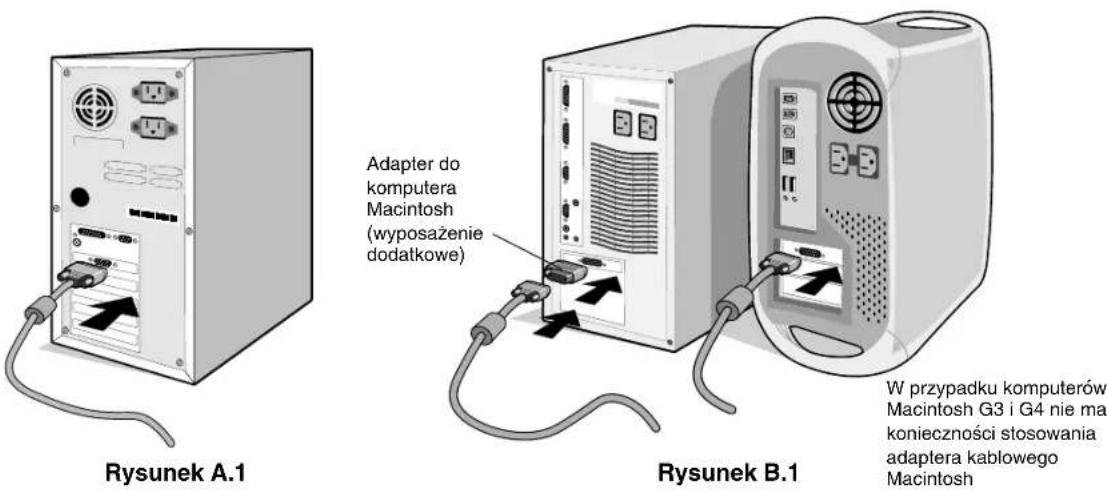

3. Dla komputerów PC: Podłącz 15-pinowy przewód sygnałowy mini D-SUB do gniazda w karcie graficznej (Rysunek A.1). Dokręć wszystkie śruby.
   Dla komputerów Mac: Włącz przejściówkę monitora LCD1701 Macintosh do komputera (Rysunek B.1). Podłącz 15-pinową końcówkę mini D-SUB kabla sygnałowego do przejściówki monitora LCD1701 w komputerze Macintosh (Rysunek B.1). Dokręć wszystkie śruby.

Rysunek A.1 Adapter do komputera Macintosh (wyposażenie dodatkowe) Rysunek B.1 W przypadku komputerów Macintosh G3 i G4 nie ma konieczności stosowania adaptera kablowego Macintosh

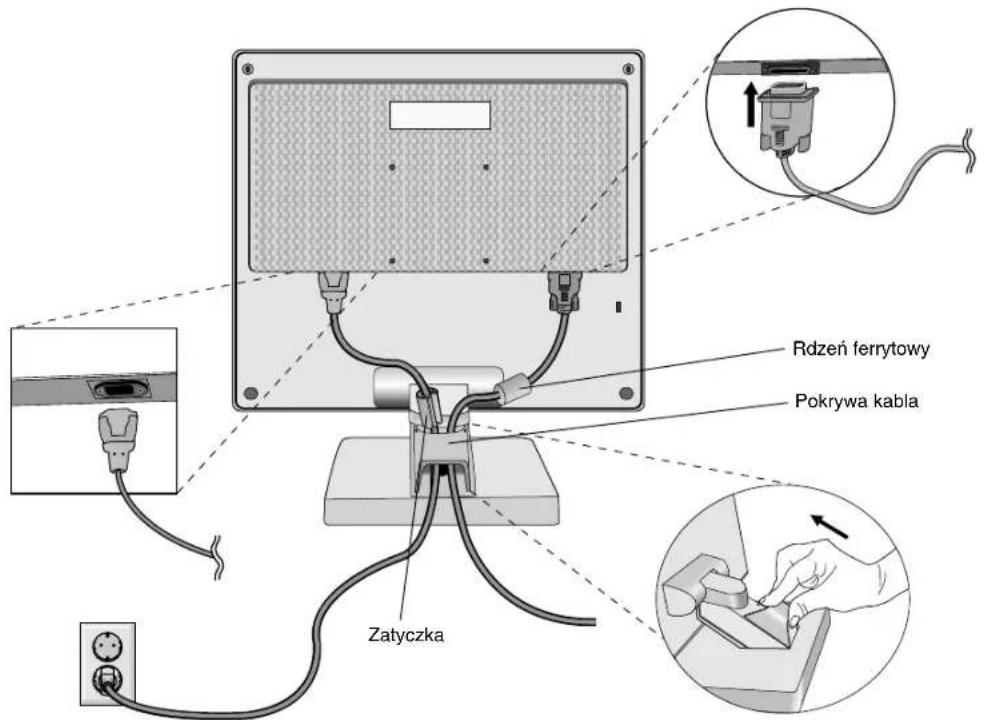

1. Podłączyć 15-pinową końcówkę mini D-SUB kabla sygnałowego wideo do właściwego złącza w tylnej części monitora (Rysunek C.1).
2. Podłącz jeden koniec przewodu zasilającego do monitora LCD1701, a drugi włącz do kontaktu elektrycznego. Umieści kabel sygnałowy wideo oraz kabel zasilający pod pokrywą kabla (Rysunek C.1). Założyć pokrywę kabla.

UWAGA: Kabel należy umieścić pod pokrywą w taki sposób, aby uniknąć uszkodzeń kabla lub monitora. Jak pokazano na rysunku (Rysunek C.1), należy ułożyć przewody, umieszczając rdzeń ferrytowy i zatyczkę na osłoną przewodu.

UWAGA: Należy zapoznać się z częścią UWAGI niniejszej instrukcji obsługi w celu wyboru kabla zasilającego zgodnego z wymaganiami.

Rdzeń ferrytowy Pokrywa kabla Zatyczka

Rysunek C.1

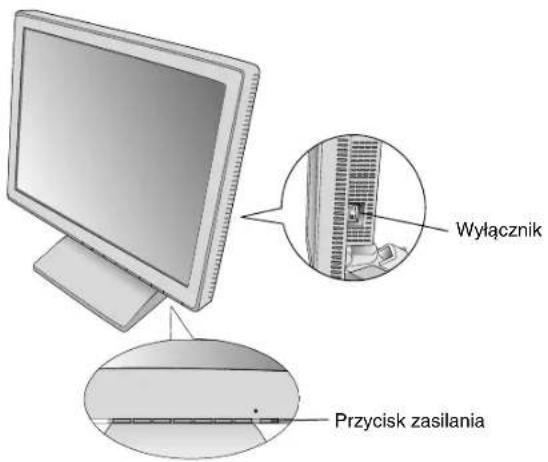

1. Wyłącznik z prawej strony monitora należy włączyć (Rysunek D.1). Włącz monitor i komputer, używając przycisku zasilania (Power Button).

UWAGA: Wyłącznik włącza i wyłącza urządzenie. Jeśli znajduje się on w pozycji OFF, nie można włączyć monitora przy pomocy przycisku z przodu. NIE WOLNO zbyt szybko włączać i wyłączać monitora.

Wyłącznik Przycisk zasilania

Rysunek D.1

1. Automatyczna regulacja bezdotykowa optymalizuje ustawienia monitora w zakresie podstawowej konfiguracji częstotliwości.Do dodatkowej regulacji użyj następujących funkcji OSM:

• Autoregulacja kontrastu
- Autoregulacja

Dokładny opis działania poszczególnych funkcji menu ekranowego znajduje się w rozdziale Układ Sterowania niniejszej Instrukcji Obsługi.

UWAGA: W razie problemów należy zajrzeć do Podręcznika Użytkownika rozdział: "Usuwanie usterek".

Polski-4

Przechylanie i obracanie

Chwyć dłońmi monitor z obu stron i ustaw go w odpowiednim położeniu (Rysunek TS.1).

Usuń podstawę montażową monitora

W celu zamontowania monitora w inny sposób postępuj według poniższych wskazówek:

1. Odłącz wszystkie kable.

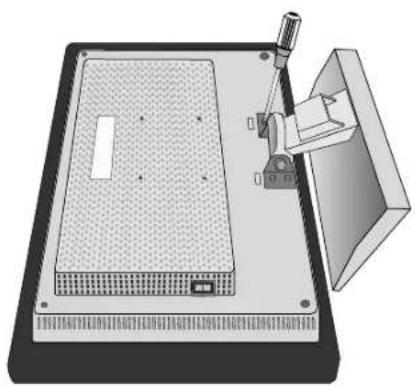

2. Ustaw monitor ekranem w dół na miękkiej powierzchni (Rysunek R.1).
3. Należy zdjąć pokrywę przegubu (Rysunek R.1).
4. Usuń 4 śruby łączące monitor z podstawą i wyciągnij go z podstawy (Rysunek R.2) monitor jest teraz przygotowany do zamontowania w inny sposób.
5. Podłącz kabel zasilający i kabel sygnału z tyłu monitora (Rysunek R.3).
6. W celu odwrócenia tego procesu należy wykonać powyższe czynności w odwrotnej kolejności.

UWAGA: Używaj wyłącznie metod montażu zgodnych z VESA.

Podczas zdemontowania podstawy należy ostrożnie obchodzić się z monitorem.

Nacisnać Nacisnać Pokrywa przegubu Nacisnać Nacisnać

Powierzchnia nie ścieralna

Rysunek R.1

Polski-5

Rysunek R.3Rysunek R.2

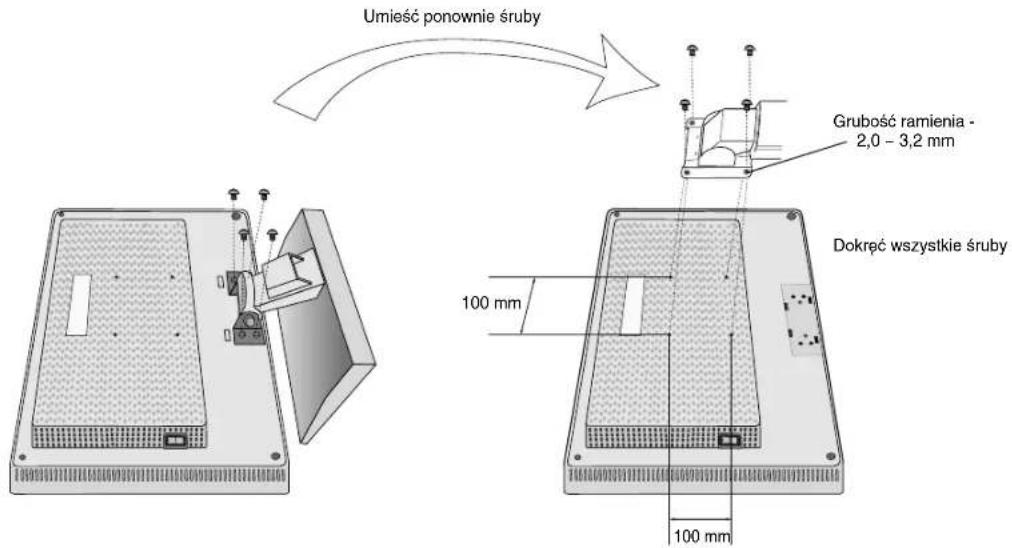

1. Ten monitor LCD przeznaczony jest do użytku z ramieniem elastycznym. Podczas montażu należy stosować załączon wkręty (4 sztuki). W celu spełnienia wymagań bezpieczeństwa, monitor musi zostać przymocowany do ramienia, które zapewnia niezbędną stabilność względem wagi monitora. Monitor LCD można stosować wyłącznie z zatwierdzonym ramieniem (np. GS mark).

Umieść ponownie śruby Grubość ramienia - 2,0 - 3,2 mm Dokręć wszystkie śruby 100 mm 100 mm

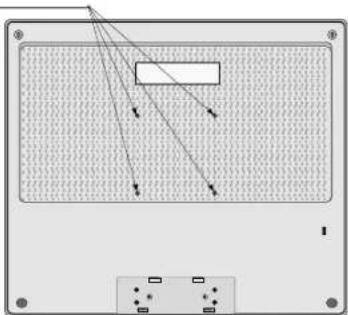

Warunki techniczne

4 ŠRUBY (M4)

(MAX głębokość: 8.5 mm)

Jeśli używana jest inna

śruba, sprawdź

głębokość otworu.

Waga zestawu LCD: 4.6kg (MAX)
Polski-6

Przyciski

Sterowanie OSM (On-Screen-Manager)

Przyciski sterowania OSM znajdujące się z przodu monitora mają następujące funkcje:

Menu ekranowe OSM uruchamia się po naciśnięciu przycisków (<, >, -, +, EXIT).

Control

Menu

EXIT

Wyjście z menu OSM.

Wyjście z podmenu i powrót do menu głównego.

Przesuwa podświetlenie w lewo/prawo w celu wybrania opcji.

Przesuwa podświetlony obszar w górę lub w dół w celu wybrania jednego z parametrów.

- / +

Przesuwa podświetlenie w lewo /prawo w celu zwiększenia lub zmniejszenia regulacji.

SELECT

Aktywna funkcja autoregulacji. Wejście do funkcji menu OSM.

Wejście do podmenu OSM.

RESET

Przywraca ustawienia w obrębie podświetlenia do ustawień fabrycznych.

UWAGA: Po naciśnięciu przycisku RESET w menu głównym i podmenu, pojawi się okno z komunikatem ostrzegawczym, które umożliwia anułowanie polecenia przywrócenia ustawień fabrycznych poprzez naciśnięcie przycisku EXIT.

Regulacja jasności/kontrastu

BRIGHTNESS (JASNOŚĆ)

Umożliwia pełną regulację jasności obrazu i tła.

CONTRAST (KONTRAST)

Regulacja jasności obrazu w stosunku do tła.

AUTO

AUTO ADJUST (AUTOREGULACJA)

Regulacja wyświetlanego obrazu pochodzącego z niestandardowych sygnałów wejściowych video.

AUTO

Autoregulacja

Regulacja wyświetlanego obrazu pochodzącego z niestandardowych sygnałów wejściowych video.

Regulacja położenia

LEFT/RIGHT (LEWO/PRAWO)

Regulacja poziomego położenia obrazu w granicach wyświetlacza LCD.

Regulacja pionowego położenia obrazu w granicach wyświetlacza LCD.

H. SIZE (ROZMIAR POZIOMY)

Regulacja poziomego rozmiaru przez zwiększenie lub zmniejszenie tego ustawienia.

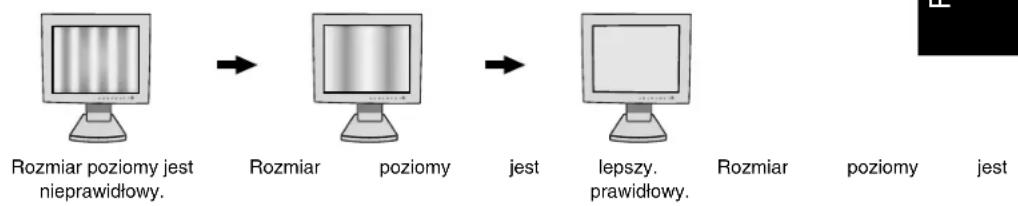

Jeśli autoregulacja nie gwarantuje odpowiedniej jakości obrazu, można dokładnie skonfigurować ustawienia za pomocą funkcji "Rozmiar poziomy" (taktowanie punktowe). W tym celu można użyć wzoru testowego do usuwania mory. Funkcja ta może zmieniać szerokość obrazu. Obraz można wyśrodkować na ekranie za pomocą menu w lewo/prawo. Jeśli rozmiar poziomy zostanie ustawiony nieprawidłowo, obraz może wyglądać tak, jak na rysunku po lewej stronie. Obraz musi być jednolity.

Polski-7

FINE (DOKŁADNIE)

Polepsza zogniskowanie, czystość oraz stabilność obrazu przez zwiększenie lub zmniejszenie tego ustawienia. Jeśli autoregulacja i funkcja "Rozmiar poziomy" nie gwarantuje odpowiedniej jakości obrazu, można dokładnie skonfigurować ustawienia za pomocą funkcji "Dokładność". Dzięki temu można polepszyć zogniskowanie, czystość oraz stabilność obrazu przez zwiększenie lub zmniejszenie tego ustawienia. W tym celu można użyć wzoru testowego do usuwania mory. Jeśli ustawienia zostaną dostrojone nieprawidłowo, obraz może wyglądać tak, jak na rysunku po lewej stronie. Obraz musi być jednolity.

DOKŁADNOŚĆ jest nieprawidłowa. DOKŁADNOŚĆ jest prawidłowa.

RGB Układ sterowania kolorami

Ustawienia fabryczne sześciu kolorów zapewniają żądane ustawienie kolorów (ustawienia fabryczne kolorów sRGB i NATIVE są standardowe i nie można ich zmienić).

R, G, B

Zwiększenie lub zmniejszenie Czerwonej, Zielonej lub Niebieskiej składowej koloru w zależności od wyboru. Zmiana koloru pokazana zostanie na ekranie, a kreski pokażą kierunek tych zmian (zwiększanie lub zmniejszanie).

sRGB

Tryb sRGB zdecydowanie poprawia wierność kolorów pulpitu przez pojedyncze, standardowe rozmieszczenie kolorów RGB. Dzięki tej obsłudze kolorów użytkownik może z łatwością i pewnością siebie przekazywać kolory bez konieczności dodatkowego zarządzania kolorami w najbardziej typowych przypadkach.

NATIVE (USTAWIENIA STANDARDOWE)

Oryginalne, fabryczne ustawienie kolorów dla wyświetlaczy LCD, bez możliwości regulacji.

Narzędzia

LANGUAGE (JEZYK)

Menu ekranowe OSM jest dostępne w siedmiu językach.

OSM POSITION (POŁOŻENIE MENU OSM)

Można wybrać dowolne miejsce na ekranie, w którym ma zostać wyświetlone menu OSM. Stosując funkcję Położenia menu OSM (OSM Location) można ręcznie, komendami prawo, lewo, dół, góra ustawić położenie menu.

OSM TURN OFF (CZAS WYŁĄCZENIA OSM)

Menu OSM będzie tak długo wyświetlane na ekranie, jak długo będzie używane. W podmenu Turn Off można ustawić czas wyłączenia menu po ostatnim naciśnięciu przycisku. Do wyboru są ustawienia: 10, 20, 30, 45, 60 oraz 120 sekund.

OSM LOCK OUT (ZABLOKOWANIE MENU)

Ta funkcja całkowicie blokuje dostęp do wszystkich funkcji menu OSM, z wyjątkiem jasności i kontrastu. Przy próbie otwarcia menu znajdującego się w stanie zablokowanym na ekranie pojawi się informacja, że funkcje menu zostały zablokowane. Aby włączyć blokadę menu OSM, należy nacisnąć przycisk SELECT, a następnie przycisk “+” i przytrzymać je jednocześnie. Aby wyłączyć blokadę menu OSM, należy nacisnąć przycisk SELECT, a następnie przycisk “+” i przytrzymać je jednocześnie.

RESOLUTION NOTIFIER (INFORMACJA O ROZDZIELCZOŚCI)

Optymalną rozdzielczością jest 1280 x 1024. W razie wybrania opcji ON, po 30 minutach na ekranie zostanie wyświetlona informacja o tym, że rozdzielczość jest inna niż 1280 x 1024.

HOT KEY (PRZYCISK DOSTĘPU)

Jasność i kontrast można wyregulować bezpośrednio. Po włączeniu tej funkcji można wyregulować jasność używając przycisków < lub >, oraz kontrast używając przycisków + lub -, przy wyłączonym menu OSM. Dostep do standardowej oferty OSM wykonujemy przyciskiem EXIT.

OFF TIMER (WYŁĄCZNIK CZASOWY)

Monitor wyłączy się automatycznie, jeżeli użytkownik wprowadzi czas wyłączenia.

FACTORY PRESET (USTAWIENIA FABRYCZNE)

Wybranie Ustawień fabrycznych w menu OSM umożliwia zresetowanie większości ustawień do ustawień fabrycznych. Należy nacisnąć przycisk RESET na kilka sekund. Poszczególne parametry mogą być przywracane do ustawień fabrycznych poprzez wybranie ich (podświetlenie) i naciśnięcie przycisku RESET.

i Informacje

MODE

Dzięki tej funkcji możliwe jest otrzymanie informacji o aktualnej rozdzielczości wyświetlanego obrazu oraz aktualnych częstotliwościach odchylania poziomego i pionowego.

MONITOR INFO. (INFORMACJE O MONITORZE)

Wyświetla nazwę modelu i numer seryjny monitora.

OSM Warning (ostrzeżenie OSM)

Po naciśnięciu przycisku EXIT ostrzeżenie OSM zniknie.

NO SIGNAL (brak sygnału): Informacja, że nie ma żadnego sygnału. Okno z tą informacją pojawia się po włączeniu zasilania, po zmianie sygnału wejściowego lub, gdy sygnał wideo jest nieaktywny.

RESOLUTION NOTIFIER (informacja o rozdzielczości): Ostrzeżenie o uruchomieniu optymalizacji rozdzielczości. Po włączeniu zasilania lub, gdy nie ma sygnału wejściowego albo, jeżeli sygnał wideo ma niewłaściwą rozdzielczość wówczas na ekranie zostanie otwarte okno Rozdzielczość. Ta funkcja może zostać wyłączona w menu Narzędzia (TOOLS).

OUT OF RANGE (poza zakresem): Zalecenie optymalizacji rozdzielczości i częstotliwości odświeżania. Po włączeniu zasilania lub po zmianie sygnału wejściowego video albo, jeżeli sygnał wejściowy nie jest właściwie taktowany zostanie wyświetlone menu Przekroczenie zakresu (Out Of Range).

Zalecenia eksploatacyjne

Zasady bezpieczeństwa i utrzymania

NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD W CELU UTRZYMANIA OPTYMALNYCH PARAMETRÓW PRACY MONITORA KOLOROWEGO MULTISYNC LCD:

• NIE OTWIERAĆ MONITORA. Wewnątrz monitora nie ma żadnych elementów, które mógłby naprawić lub obstugiwać użytkownik. Zdjęcie obudowy grozi porażeniem prądem elektrycznym oraz innymi niebezpieczeństwami. Wszelkie prace serwisowe może wykonywać jedynie wykwalifikowany personel.
• Nie wolno rozlewać cieczy na obudowę monitora, ani używać go w obliżu wody.
• Nie wolno wkładać żadnych przedmiotów w szczeliny obudowy, ponieważ mogą dotykać elementów znajdujących się pod napięciem, co może spowodować zagrożenie dla zdrowia lub życia, porażenie prądem elektrycznym, pożar lub uszkodzenie sprzętu.
• Nie stawiać ciężkich przedmiotów na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może spowodować porażenie prądem lub pożar.
• Nie wolno stawiać monitora na pochyłych lub niestabilnych wózkach, stojakach lub stołach, ponieważ monitor może spaść i w rezultacie ulec zniszczeniu lub niebezpiecznej awarii.
• Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.
• Lampa fluorescencyjna znajdująca się wewnątrz monitora LCD zawiera rteć. Należy postępować zgodnie z miejscowymi przepisami o ochronie środowiska podczas likwidacji monitora.

W razie zaistnienia następujących okoliczności należy niezwłocznie odłączyć komputer od gniazdka zasilającego i zwrócić się do wykwalifikowanego serwisu technicznego:

• Przewód zasilający lub gniazdo sieciowe są uszkodzone.
• Na monitor spadt ciężki przedmiot.
• Monitor był wystawiony na działanie deszczu lub wody.
• Monitor upadł i jego obudowa została uszkodzona.
• Monitor nie działa normalnie pomimo stosowania się do zaleceń zawartych w instrukcji obsługi.
• Nie zginać przewodu zasilającego.
• Nie należy eksploatować monitora w miejscach o wysokiej temperaturze, dużej wilgotności, dużym zapyleniu lub dużym zabrudzeniu smarami czy olejami.
• Nie zakrywać otworów wentylacyjnych monitora.
• W razie uszkodzenia monitora nie wolno dotykać ciekłych kryształów.
• W razie rozbicia szkła. Ostrożnie.

OSTRZEŻENIE

• Należy zapewnić wystarczającą wentylację wokół monitora w celu właściwego rozproszenia ciepła; Nie wolno zasłaniać otworów wentylacyjnych oraz ustawiać monitora w pobliżu grzejników lub innych źródeł ciepła. Nie wolno klaść żadnych przedmiotów na górną część monitora.
• Wyjmując wtyczkę kabla zasilającego odłączamy monitor od zasilania; Monitor powinien być zainstalowany w pobliżu gniazdka, do którego jest łatwy dostęp.
• Podczas transportu należy ostrożnie obchodzić się z monitorem. Opakowanie należy zachować na wypadek transportu monitora w przyszłości.

- Doświetlenie obrazu: Doświetleniem obrazu rozumiemy obraz resztkowy ("cienie") poprzedniego obrazu, który zostanie widzialny na kineskopie. W odróżnieniu od normalnych monitorów nie jest doświetlenie obrazu na wyświetlaczu LCD stałe, ale pomimo tego powinniśmy zapobiec zobrazowaniu jednego obrazu w dłuższym czasie.

Jeżeli masz zamiar ograniczyć doświetlenie obrazu, wyłącz monitor na taki sam czas, w jakim był zobrażowany ostatni obraz. Jeżeli na przykład był obraz na kineskopie zobrazowany godzinę a został na nim obraz resztkowy, powinieneś wyłączyć monitor także na godzinę, aby obraz zniknął.

UWAGA: Tak samo jako w razie wszystkich osobistych urządzeń zobrazowujących poleca firma NEC-Mitsubishi Electronics Display systematyczne stosowanie ściemniaczy kineskopu przy nieczynności oraz wyłączenie monitora w czasie, kiedy nie jest używany.

PRAWIDŁOWE USTAWIENIE MONITORA ORAZ ODPOWIEDNIA REGULACJA ZMNIEJSZAJĄ ZMĘCZENIE OCZU, RAMION i SZYI. ZALECA SIĘ STOSOWANIE DO PONIŻSZYCH WSKAZÓWEK:

• Po włączeniu zaleca się pozostawić monitor na 20 minut w celu nagrzania się.
• Należy tak ustawić wysokość monitora, aby górna część ekranu znajdowała się trochę poniżej linii wzroku. Oczy powinny być skierowane lekko w dół podczas patrzenia w środek ekranu.
• Monitor należy umieścić nie bliżej niż 40 cm i nie dalej niż 70 cm od oczu. Optymalna odległość wynosi 50 cm.
• Okresowo należy dać oczom odpocząć patrząc na przedmiot oddalony o przynajmniej 6 m. Należy często mrugać powiekami.
• Ustawić monitor pod kątem 90° do okna lub innych źródeł światła, aby zminimalizować odbicie światła. Ustawić przechył monitora tak, aby światło emitowane przez oświetlenie umieszczone na suficie nie odbijato się od ekranu.
• Jeżeli odbijające się światło utrudnia patrzenie na ekran, należy zastosować filtr antyodblaskowy
• Do czyszczenia ekranu monitora używaj miękkiej szmatki. Plamy trudne do usunięcia można wyczyścić miękką szmatką lekko zwilżoną łagodnym roztworem naturalnych detergentów, np. wodą z mydłem. Nie należy stosować silnych rozpuszczalników, takich jak rozpuszczalniki do czyszczące!
• Należy ustawić jasność i kontrast monitora w celu uzyskania optymalnej widzialności.
• Uchwyty na dokumenty należy ustawiać blisko ekranu.
• Nie zaleca się długotrwale wyświetlać ten sam obraz ponieważ może pojawić się efekt poświaty.
• Należy regularnie kontrolować wzrok.

- Przedmioty, na które najczęściej kierowany jest wzrok (ekran lub dokumenty należy ustawić naprzeciwko siebie w celu zmniejszenia kręcenia głową podczas pisania.

W celu zapewnienia maksymalnej ergonomii zaleca się stosowanie do poniższych wskazówek:

• Przy korzystaniu ze standardowych sygnałów należy ustawić wartości fabryczne rozmiaru i pozycji.
• Ustawić fabrycznie wartości kolorów.
• Należy stosować sygnał bez przeplotu z szybkością odświeżania pionowego w zakresie 60-75 Hz.
• Należy unikać używania koloru niebieskiego na ciemnym tle, ponieważ jest on trudno widoczny i powoduje zmęczenie oczu z powodu małego kontrastu.

ПРЕДУПРЕЖДЕНИЕ

(MAKS derinlik:8.5 mm)

Eğer başka bir vida
