Тип продукта	Цветной ЖК-монитор
Бренд	NEC
Модель	LCD1701
Размер экрана	17 дюймов (43 см)
Нативное разрешение	1280 x 1024 пикселей
Тип панели	TFT ЖК
Видеовход	D-SUB 15 контактов (VGA)
Питание	220-240 В AC, 50/60 Гц
Вес (с подставкой)	максимум 4,6 кг
Совместимость VESA	100 x 100 мм (винты M4, макс. глубина 8,5 мм)
Наклон	Да, регулируется вперед и назад
Функции настройки OSM	Яркость, контраст, горизонтальное/вертикальное положение, ширина, резкость, цвета (R,G,B, sRGB, Native), языки (7 языков), блокировка
Автоматическая настройка	Да (Автоматическая регулировка и Автоконтраст)
Стандарты соответствия	FCC, C-UL, CE, Energy Star
Рекомендуемая очистка	Мягкая безворсовая ткань, без чистящих средств и средств для мытья стекол
Безопасность	Не открывайте корпус, используйте подходящий шнур питания, отключайте при неисправности
Остаточное изображение	Избегайте длительного отображения статичных изображений; используйте заставку

Часто задаваемые вопросы - LCD1701 NEC

Как подключить монитор LCD1701 к компьютеру?

Выключите компьютер. Подключите видеокабель D-SUB с 15 контактами к разъему видеокарты, затем к задней панели монитора. Подключите шнур питания. Включите выключатель питания (с правой стороны), затем включите монитор с помощью передней кнопки питания.

Какое оптимальное разрешение для LCD1701?

Оптимальное разрешение составляет 1280 x 1024. Монитор покажет сообщение об ошибке, если используется другое разрешение.

Как настроить яркость и контраст?

Используйте кнопки + и - на передней панели. Когда меню OSM отключено, эти кнопки напрямую регулируют контраст. Для настройки яркости активируйте меню OSM с помощью кнопки управления, затем выберите ЯРКОСТЬ.

Что делать, если на экране отображается 'Нет сигнала'?

Проверьте, что видеокабель правильно подключен к компьютеру и монитору. Убедитесь, что компьютер включен и разрешение поддерживается. Нажмите EXIT, чтобы удалить сообщение.

Как чистить ЖК-экран, не повредив его?

Используйте сухую мягкую безворсовую ткань. Никогда не используйте жидкие чистящие средства или средства для мытья стекол, так как они могут повредить поверхность.

Можно ли установить LCD1701 на кронштейн?

Да, монитор совместим с VESA (100 x 100 мм). Снимите четыре винта на задней части подставки, чтобы снять её, затем используйте прилагаемые винты M4 для крепления монитора на сертифицированный кронштейн (рекомендуется марка GS).

Как восстановить заводские настройки?

В меню OSM выберите ИНСТРУМЕНТЫ > ЗАВОДСКИЕ НАСТРОЙКИ. Удерживайте кнопку RESET нажатой в течение нескольких секунд. Для отдельной настройки выделите её и нажмите RESET.

Что означает сообщение 'ВНЕ ДИАПАЗОНА'?

Это сообщение появляется, если входной сигнал имеет неподдерживаемое разрешение или частоту обновления. Монитор указывает оптимальное разрешение (1280 x 1024) и рекомендуемую частоту. Исправьте параметры видео на вашем компьютере.

Как заблокировать меню OSM, чтобы избежать случайных изменений?

Нажмите и удерживайте SELECT и кнопку + для активации БЛОКИРОВКИ OSM. Регулировка яркости и контраста останется доступной. Для отключения повторите те же действия.

Что делать при остаточном изображении?

Остаточное изображение на ЖК не является постоянным. Выключите монитор на срок, равный времени отображения предыдущего изображения. Например, один час статичного изображения требует одного часа выключения. Используйте заставку, чтобы избежать этого.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LCD1701 NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

Предупреждение, Внимание ..... Русский-1

Заявление ...... Русский-1

Содержимое ...... Русский-2

Краткое руководство по

началу работы ...... Русский-2

Органы управления...... Русский-6

Рекомендации по эксплуатации .... Русский-9

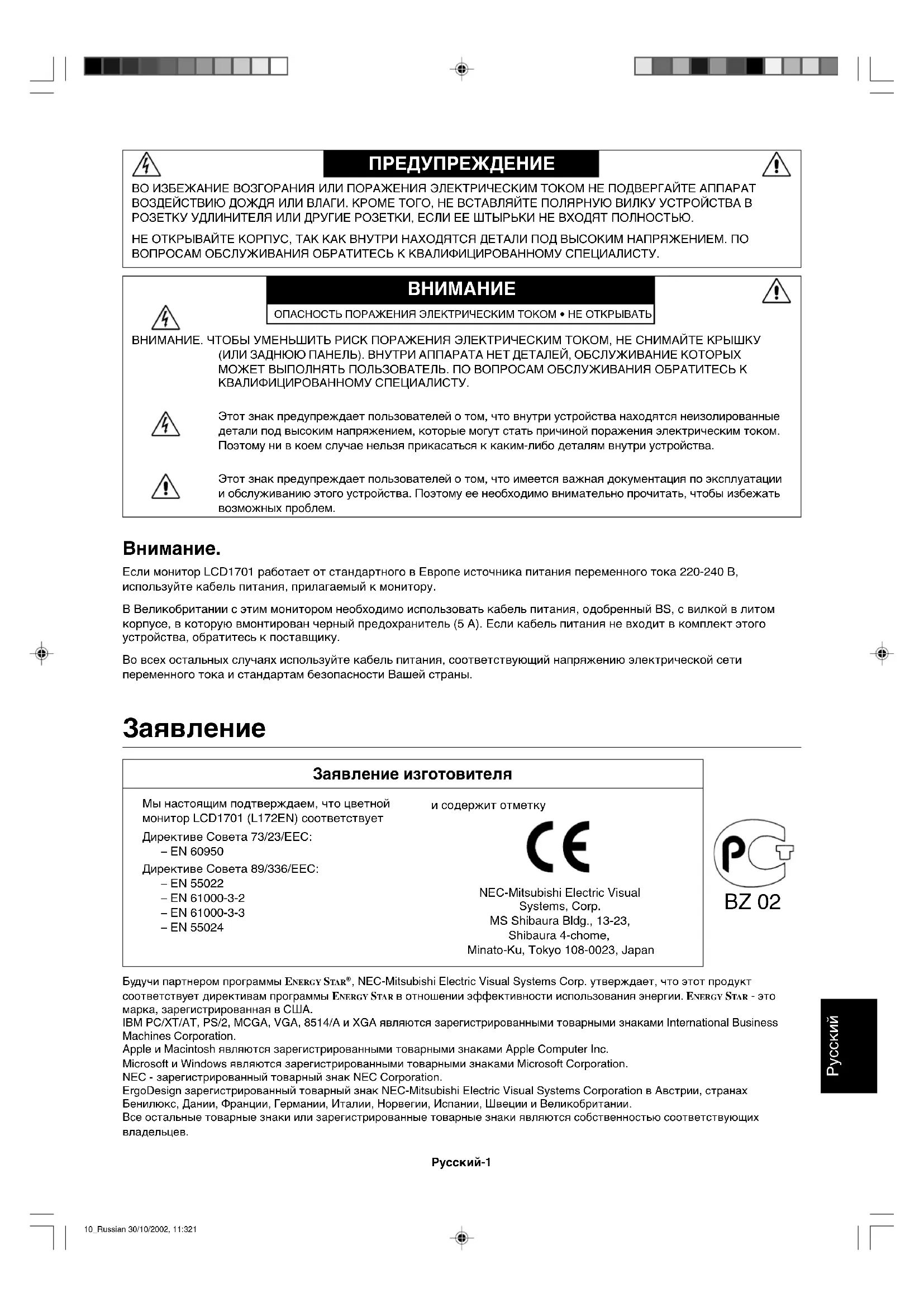

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.

НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ • НЕ ОТКРЫВАТЬ

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.

Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

Внимание.

Если монитор LCD1701 работает от стандартного в Европе источника питания переменного тока 220-240 В, используйте кабель питания, прилагаемый к монитору.

В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5 А). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.

Заявление

Заявление изготовителя

Мы настоящим подтверждаем, что цветной монитор LCD1701 (L172EN) соответствует

Директиве Совета 73/23/EEC:

- EN 60950

Директиве Совета 89/336/EEC:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

и содержит отметку

NEC-Mitsubishi Electric Visual Systems, Corp.

Будучи партнером программы ENERGY STAR ^® , NEC-Mitsubishi Electric Visual Systems Corp. утверждает, что этот продукт соответствует директивам программы ENERGY STAR в отношении эффективности использования энергии. ENERGY STAR - это марка, зарегистрированная в США.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A и XGA являются зарегистрированными товарными знаками International Business Machines Corporation.

Apple и Macintosh являются зарегистрированными товарными знаками Apple Computer Inc.

Microsoft и Windows являются зарегистрированными товарными знаками Microsoft Corporation.

NEC - зарегистрированный товарный знак NEC Corporation.

ErgoDesign зарегистрированный товарный знак NEC-Mitsubishi Electric Visual Systems Corporation в Австрии, странах Бенилюкс, Дании, Франции, Германии, Италии, Норвегии, Испании, Швеции и Великобритании.

Все остальные товарные знаки или зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

Русский-1

Содержимое

В упаковочной коробке* нового монитора NEC LCD1701 должно быть следующее:

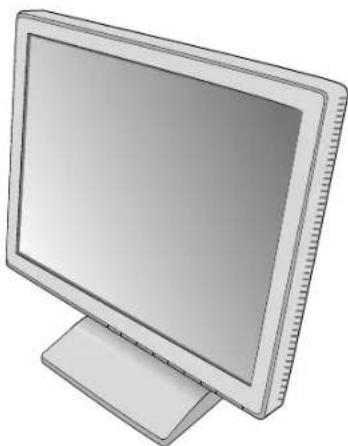

• Монитор LCD1701 с наклоняемой опорой
• Кабель питания
• Кабель видеосигнала
- Руководство пользователя
- CD ROM (содержащий полное руководство пользователя в формате PDF). Для просмотра руководства пользователя необходимо, чтобы на ПК была установлена программа Acrobat Reader 4.0.

* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

Краткое руководство по началу работы

Чтобы подключить монитор LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.
2. Снимите крышку кабеля.

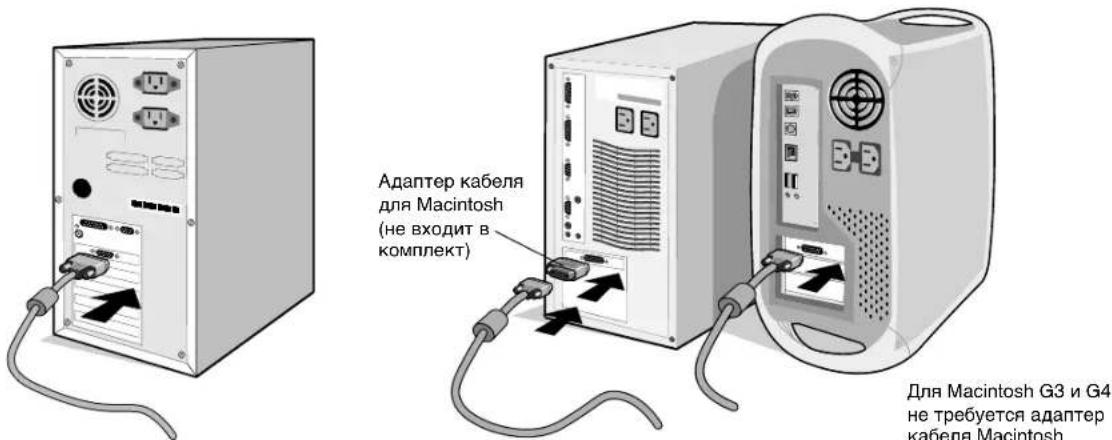

3. Для PC: Подсоедините 15-штырьковый миниразъем D-SUB соответствующего кабеля видеосигнала к разъему платы видеодаптера в компьютере (Рисунок А.1). Затяните все винты.
   Для Mac: Подсоедините адаптер кабеля для Macintosh монитора LCD1701 к компьютеру (Рисунок В.1). Подсоедините конец кабеля соответствующего сигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для Macintosh монитора LCD1701 (Рисунок В.1). Затяните все винты.

Адаптер кабеля для Macintosh (не входит в комплект) Для Macintosh G3 и G4 не требуется адаптер кабеля Macintosh

Рисунок А.1
Рисунок В.1

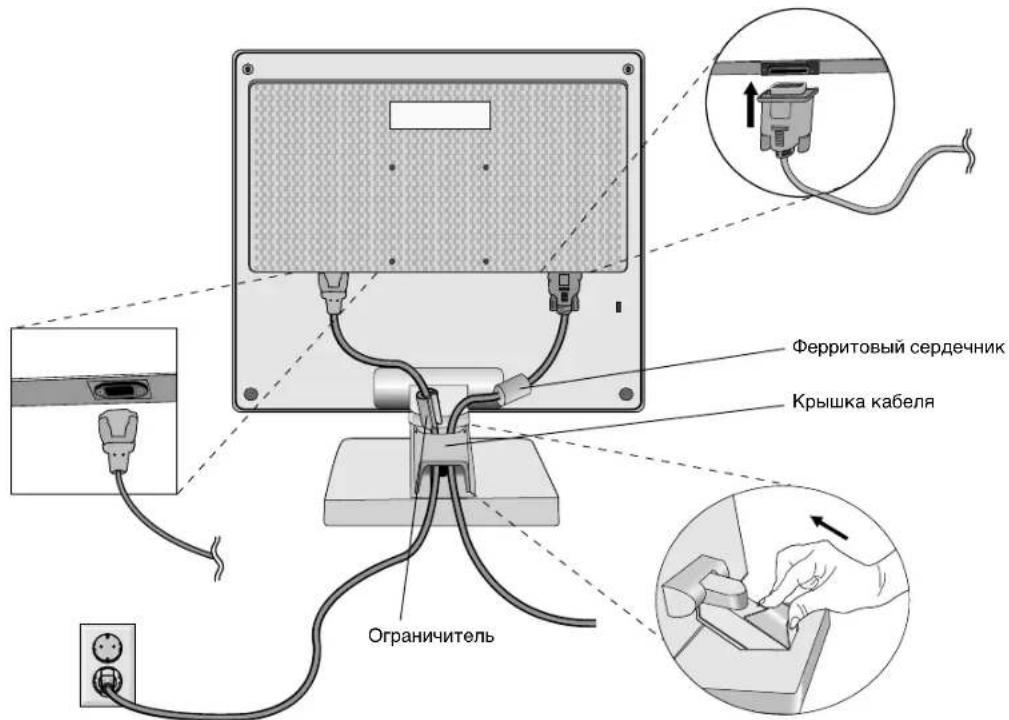

1. Подсоедините 15-штырьковый миниразъем D-SUB кабеля видеосигнала к соответствующему разъему на задней панели монитора (Рисунок С.1).
2. Подсоедините один конец кабеля питания к монитору LCD1701 а другой - к розетке электропитания. Закрепите кабель видеосигнала и кабель питания переменного тока под крышкой кабеля (Рисунок С.1). Установите крышку кабеля на место.

ПРИМЕЧАНИЕ. Отрегулируйте положение кабеля под крышкой, чтобы предотвратить повреждение кабеля или монитора. Расположите кабели так, чтобы ферритовый сердечник и ограничитель находились над крышкой кабелей, как показано на рисунке (Рисунок С.1).

ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел "Внимание" этого руководства.

Русский-2

Ферритовый сердечник Крышка кабеля Ограничитель

Рисунок С.1

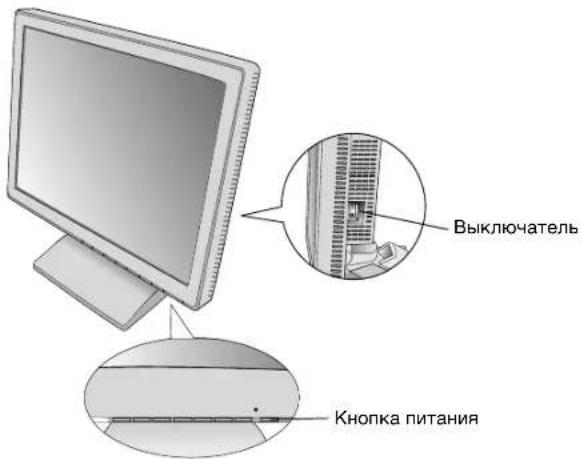

1. Выключатель с правой стороны монитора должен быть включен (Рисунок D.1). Включите монитор с помощью кнопки питания и компьютер.

ПРИМЕЧАНИЕ. Выключатель включает/отключает питание. Если этот выключатель находится в положении OFF (ВЫКЛ), монитор нельзя включить с помощью кнопки на передней панели. ЗАПРЕЩАЕТСЯ часто переключать этот выключатель.

Выключатель Кнопка питания

Рисунок D.1

1. Функция бесконтактной настройки выполняет автоматическую подстройку оптимальных параметров монитора при первоначальной настройке для параметров синхронизации. Для дальнейших настроек используйте следующие параметры OSM:

• Auto Adjust Contrast (Автонастройка контрастности)
• Auto Adjust (Автонастройка)

Полное описание этих параметров OSM см. в разделе "Органы управления" этого руководства пользователя.

ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя.

Русский-3

Настройка шарнирной опоры

Установите требуемый наклон экрана монитора, придерживая его руками с обеих сторон (Рисунок TS.1).

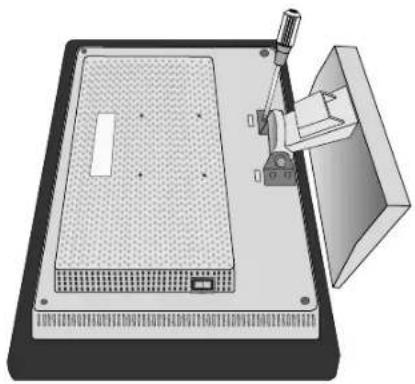

Отсоединение подставки монитора перед установкой

Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.
2. Положите монитор экраном вниз на неабразивную поверхность (Рисунок R.1).
3. Снимите крышку шарнира (Рисунок R.1).
4. Отвинтите 4 винта, крепящие монитор к подставке, и снимите сборную подставку (Рисунок R.2). Теперь монитор готов к установке в другом положении.
5. Подсоедините кабель питания переменного тока и кабель сигнала к задней панели монитора (Рисунок R.3).
6. Повторите процесс в обратном порядке, чтобы снова подсоединить подставку.

ПРИМЕЧАНИЕ. Другие используемые методы установки должны удовлетворять требованиям VESA. Соблюдайте осторожность при снятии подставки монитора.

Нажать Нажать Нажать Нажать Крышка шарнира

Неабразивная поверхность

Рисунок R.1

Русский-4

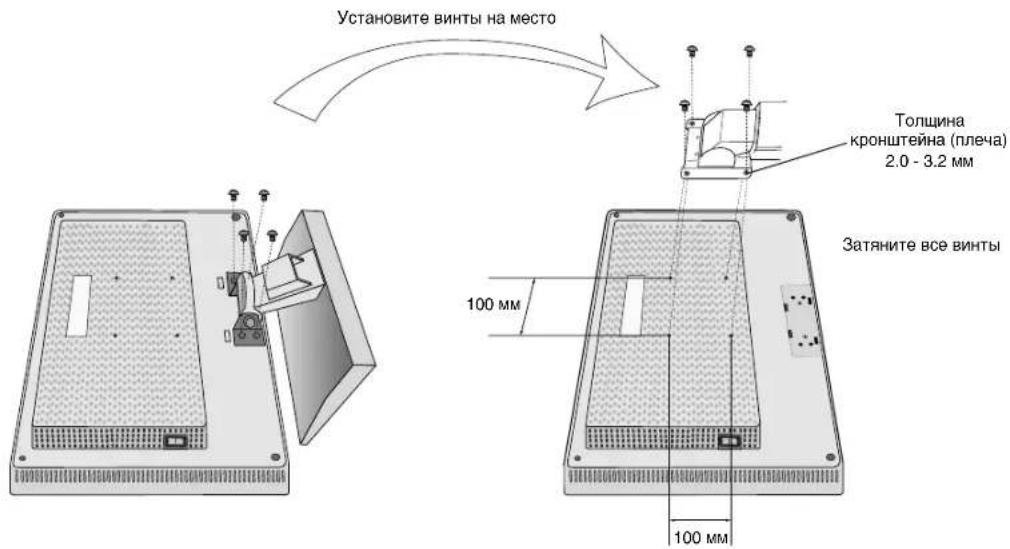

1. Этот ЖКД монитор предназначен для использования с подвижным кронштейном. При установке используйте прилагаемые винты (4 шт.). В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора. ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS).

Установите винты на место Толщина кронштейна (плеча) 2.0 - 3.2 мм Затяните все винты 100 мм 100 мм

Технические характеристики

4 ВИНТА (M4)

(МАКСИМАЛЬНАЯ глубина: 8,5 мм)

При использовании другого

винта необходимо проверить

глубину отверстия.

Вес ЖКД монитора в сборке: 4,6 кг (МАКС)
Русский-5

Органы управления

Органы управления OSM (Экранное меню)

Кнопки управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции:

Чтобы войти в экранное меню, нажмите любую из кнопок управления (<, >, -, +, EXIT).

Орган управления

Меню

EXIT	Выход из меню параметров OSM.
	Выход в главное меню OSM.

< / >	Перемещение выделенной области влево/вправо для выбора одного из параметров меню.
	Перемещение выделенной области вверх/вниз для выбора одного из параметров.

- / +

Перемещение полосы индикатора влево/вправо для увеличения или уменьшения значения настройки.

SELECT

Функция активной автоматической настройки. Вход в параметры OSM.Вход в подменю OSM.

RESET

Сброс выделенного параметра до значения, установленного на заводе.

ПРИМЕЧАНИЕ. При нажатии кнопки RESET (СБРОС) в главном или подменю появляется предупреждающее сообщение, которое позволяет отменить функцию сброса нажатием кнопки EXIT (ВЫХОД).

☀️ Параметры яркости/контрастности

Настройка общей яркости изображения и фона экрана.

CONTRAST (КОНТРАСТНОСТЬ)

Настройка яркости изображения по отношению к фону.

AUTO AUTO ADJUST (АВТОНАСТРОИКА)

Коррекция изображения, соответствующего нестандартным входящим видеосигналам.

AUTO Автонастройка

Автоматическая настройка параметров положения, горизонтального размера и четкости.

Параметры положения

LEFT/RIGHT (ВЛЕВО/ВПРАВО)

Контроль горизонтального положения изображения на экране ЖКД.

DOWN/UP (ВНИЗ/ВВЕРХ)

Контроль вертикального положения изображения на экране ЖКД.

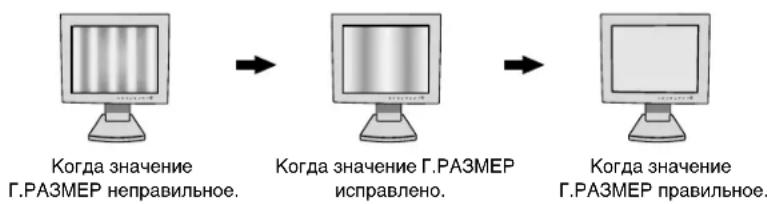

H.SIZE (Γ. PA3MEP)

Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра.

Если при использовании функции "Auto Adjust" (Автонастройка) качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить с помощью функции "Г. размер" (синхронизация пикселов). Для этого можно использовать тестовый шаблон муара. Эта функция может изменять ширину изображения. Используйте меню Влево/Вправо для центровки изображения на экране. Если значение Г. размер неправильно откалибровано, результат будет напоминать левый рисунок. Изображение должно быть однородное.

Русский-6

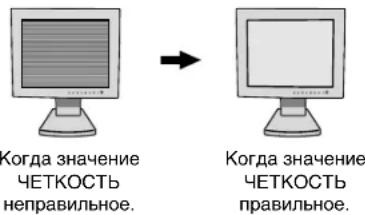

FINE (ЧЕТКОСТЬ)

Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

Если при использовании функции "Автонастройка" и функции "Г. размер" качество изображения остается неудовлетворительным, дальнейшую регулировку можно выполнить с помощью функции "Четкость". Она служит для улучшения фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

Для этого можно использовать тестовый шаблон муара. Если значение Четкость неправильно откалибровано, результат будет напоминать левый рисунок. Изображение должно быть однородное.

Когда значение ЧЕТКОСТЬ неправильное. → Когда значение ЧЕТКОСТЬ правильное.

RGB Системы регулировки цвета

С помощью шести заданных палитр цветов можно выбрать нужную настройку цвета (заданные палитры цветов sRBG и NATIVE являются стандартными и неизменяемыми).

R, G, B (K, 3, C)

Увеличение или уменьшение красного, зеленого или синего в зависимости от выбранного цвета. Цвета изменятся на экране, а направление (в сторону увеличения или уменьшения) будет показано с помощью полос.

sRGB

Режим sRGB кардинально улучшает точность передачи цвета на рабочем столе, благодаря использованию единого стандартного цветового пространства RGB. С помощью этой среды поддержки цвета оператор может легко и уверенно задавать цвета, не тратя дополнительных усилий на настройку цвета в будущем, при возникновении наиболее распространенных ситуаций.

NATIVE (СТАНДАРТ)

Исходный цвет, представленный на ЖКД панели, - нерегулируемый.

Инструменты

LANGUAGE (Жзык)

Меню параметров OSM переведены на семь языков.

OSM POSITION (ПОЛОЖЕНИЕ МЕНЮ OSM)

Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе местоположения OSM можно вручную перемещать меню параметров OSM влево, вправо, вверх или вниз.

OSM TURN OFF (ОТКЛЮЧЕНИЕ МЕНЮ OSM)

Меню параметров OSM будет оставаться на экране, пока оно используется. В подменю Отключение меню OSM можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSM. Предварительно заданные значения: 10, 20, 30, 45, 60 и 120 секунд.

С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSM, кроме Brightness (Яркость) и Contrast (Контрастность). При попытке активизации параметров OSM в режиме блокировки появится сообщение, указывающее, что параметры OSM заблокированы. Чтобы включить функцию блокировки меню OSM, нажмите кнопку SELECT, затем "+" и удерживайте обе кнопки нажатыми. Чтобы отключить функцию блокировки меню OSM, нажмите кнопку SELECT, затем "+" и удерживайте обе кнопки нажатыми.

xy0 RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ)

Оптимальным разрешением является 1280 x 1024. Если выбрано значение ON (ВКЛ), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1280 x 1024.

НОТ КЕУ (КЛАВИША БЫСТРОГО ДОСТУПА)

Яркость и контрастность можно регулировать напрямую, не открывая в меню. Когда для этой функции установлено значение "ВКЛ", яркость можно настраивать с помощью кнопок < или >, а контрастность - с помощью кнопок + или - при отключенном меню OSM. Доступ к стандартному меню OSM можно получить с помощью кнопки EXIT.

OFF TIMER (ТАЙМЕР ОТКЛЮЧЕНИЯ)

Монитор автоматически отключается по истечении выбранного пользователем стандартного интервала времени.

FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ)

Выбор параметра заводских настроек позволяет выполнить сброс всех параметров OSM до значений, установленных на заводе. Для этого необходимо в течение нескольких секунд удерживать нажатой кнопку RESET. Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET.

① Информация

DISPLAY MODE (РЕЖИМ ОТОБРАЖЕНИЯ)

Информация о текущем разрешении дисплея и настройке частоты монитора.

MONITOR INFO. (ИНФОРМАЦИЯ О МОНИТОРЕ)

Информация о номере модели и серийном номере монитора.

Предупреждение OSM

Меню предупреждения OSM исчезают при нажатии кнопки Exit.

NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдает предупреждение при отсутствии сигнала. Окно No Signal (Нет сигнала) появляется при включении питания, изменении входного сигнала или неактивном видеоизображении.

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно Resolution Notifier (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ).

OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА): Эта функция выдает рекомендации по использованию оптимизированного разрешения и частоты регенерации. Окно Out Of Range (Вне допустимого диапазона) появляется при включении питания, изменении входного сигнала, неправильной синхронизации видеосигнала.

Рекомендации по эксплуатации

Техника безопасности и техническое обслуживание

ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА LCD ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.
• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.
• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.
• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.
• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.
• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.
• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.
• Если в монитор попала жидкость или какие-либо предметы.
• Если монитор попал под дождь или в воду.
• При падении монитора или повреждении корпуса.
• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.
• Не перегибайте кабель питания.
• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.
• Не закрывайте вентиляционное отверстие на мониторе.
• Если монитор разобьется, не прикасайтесь к жидкому кристаллу.
• Если разбилось стекло. Соблюдайте осторожность.

ВНИМАНИЕ

• Обеспечьте достаточно свободного пространства вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.
• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.

- Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

- Эффекты послесвечения: Эффектом послесвечения называют ситуацию, когда на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на мониторах с экранами ЖКД эффект послесвечения наблюдается не постоянно, но следует избегать длительного просмотра неподвижного изображения. Чтобы ослабить эффект послесечения, выключите монитор на время, в течение которого оставалось предыдущее изображение. Например, если на мониторе в течение одного часа было изображение, после которого сохраняется остаточное изображение, для удаления этого изображения монитор следует отключить на один час.

ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC-Mitsubishi Electronics Display-Europe рекомендует использовать движущиеся экранные заставки или выключать монитор каждый раз, когда он не используется.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.
• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.
• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние - 50 см.
• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.
• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.
• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.
• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!
• Отрегулируйте яркость и контрастность монитора для удобства просмотра.
• Используйте держатели документов, расположенные рядом с экраном.
• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).
• Регулярно проверяйте зрение.
  Для максимальной эргономики рабочего места рекомендуется следующее:
• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.
• Используйте предварительно установленные параметры цветности.
• Используйте видеосигналы с прогрессивной разверткой с уровнем регенерации видеосигнала по вертикали 60-75 Гц.
• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность приводит к зрительному утомлению и быстрой усталости глаз.

Эргономика

DİKKAT

YANGIN VE ŞOK TEHLİKELERİNİ ÖNLEMEK İÇİN CİHAZ YAĞMUR YA DA NEME MARUZ KALMAMALIDIR. AYRICA BU CİHAZIN POLARİZE FİŞİNİ UÇLAR TAM OTURMADIĞI SÜRECE BİR UZATMA KABLOSU YA DA BAŞKA PRİZLERDE KULLANMAYIN.

İÇERİSİNDE YÜKSEK VOLTAJLI BİLEŞENLER BULUNDUĞU İÇİN KASAYI AÇMAKTAN KAÇININ SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

UYARI

ELEKTRİK ŞOKU RİSKİ • AÇMAYIN

UYARI: ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN, KAPAĞI AÇMAYIN (VEYA ARKASINI). İÇ KISIMDA KULLANICININ İLGİLENEBİLECEĞİ HERHANGİ BİR PARÇA BULUNMAMAKTADIR. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.
