Produkttyp	Farb-LCD-Monitor
Marke	NEC
Modell	LCD1701
Bildschirmgröße	17 Zoll (43 cm)
Native Auflösung	1280 x 1024 Pixel
Paneltyp	TFT LCD
Videoeingangsanschluss	D-SUB 15-polig (VGA)
Stromversorgung	220-240 V AC, 50/60 Hz
Gewicht (mit Standfuß)	max. 4,6 kg
VESA-Kompatibilität	100 x 100 mm (M4-Schrauben, max. Einschraubtiefe 8,5 mm)
Neigung	Ja, nach vorne und hinten verstellbar
OSM-Einstellfunktionen	Helligkeit, Kontrast, horizontale/vertikale Position, Breite, Schärfe, Farben (R,G,B, sRGB, Native), Sprachen (7 Sprachen), Sperre
Automatische Einstellung	Ja (Auto Adjustment und Auto Contrast)
Konformitätsnormen	FCC, C-UL, CE, Energy Star
Empfohlene Reinigung	Weiches, fusselfreies Tuch, ohne Reinigungslösung oder Glasreiniger
Sicherheit	Gehäuse nicht öffnen, geeignetes Netzkabel verwenden, bei Störung Netzstecker ziehen
Bildpersistenz	Vermeiden Sie langanhaltende Standbilder; verwenden Sie einen Bildschirmschoner

Häufig gestellte Fragen - LCD1701 NEC

Wie schließe ich den Monitor LCD1701 an meinen Computer an?

Schalten Sie den Computer aus. Verbinden Sie das D-SUB 15-polige Videokabel mit dem Anschluss der Grafikkarte und dann mit der Rückseite des Monitors. Schließen Sie das Netzkabel an. Schalten Sie den Netzschalter auf der rechten Seite ein, und schalten Sie dann den Monitor mit der vorderen Netztaste ein.

Was ist die optimale Auflösung des LCD1701?

Die optimale Auflösung ist 1280 x 1024. Der Monitor zeigt eine Fehlermeldung an, wenn eine andere Auflösung verwendet wird.

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie die Tasten + und - auf der Vorderseite. Wenn das OSM-Menü deaktiviert ist, stellen diese Tasten direkt den Kontrast ein. Für die Helligkeit aktivieren Sie das OSM-Menü mit einer Steuertaste und wählen Sie dann HELLIGKEIT.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob das Videokabel korrekt an Computer und Monitor angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet ist und die Auflösung unterstützt wird. Drücken Sie EXIT, um die Meldung zu löschen.

Wie reinige ich den LCD-Bildschirm, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, fusselfreies Tuch und trocken. Verwenden Sie niemals flüssige Reinigungslösung oder Glasreiniger, da diese die Oberfläche beschädigen können.

Kann ich den LCD1701 an einem Schwenkarm montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm). Entfernen Sie die vier Schrauben auf der Rückseite des Standfußes, um ihn abzunehmen, und verwenden Sie dann die mitgelieferten M4-Schrauben, um den Monitor an einem zugelassenen Arm (GS-geprüfte Marke empfohlen) zu befestigen.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie im OSM-Menü zu TOOLS > WERKSEINSTELLUNGEN. Halten Sie die RESET-Taste mehrere Sekunden lang gedrückt. Für eine einzelne Einstellung markieren Sie sie und drücken Sie RESET.

Was bedeutet die Meldung 'AUSSERHALB DES BEREICHS'?

Diese Meldung erscheint, wenn das Eingangssignal eine nicht unterstützte Auflösung oder Bildwiederholfrequenz hat. Der Monitor zeigt die optimale Auflösung (1280 x 1024) und die empfohlene Frequenz an. Korrigieren Sie die Videoeinstellungen Ihres Computers.

Wie sperre ich das OSM-Menü, um unbeabsichtigte Änderungen zu vermeiden?

Drücken Sie SELECT und halten Sie die Taste + gedrückt, um die OSM-SPERRE zu aktivieren. Nur Helligkeit und Kontrast bleiben einstellbar. Zum Deaktivieren wiederholen Sie den Vorgang.

Was tun bei Bildpersistenz (Nachbild)?

Die Bildpersistenz bei LCDs ist nicht dauerhaft. Schalten Sie den Monitor für die gleiche Dauer aus, wie das vorherige Standbild angezeigt wurde. Zum Beispiel erfordert eine Stunde Standbild eine Stunde Ausschaltzeit. Verwenden Sie einen Bildschirmschoner, um dies zu vermeiden.

BEDIENUNGSANLEITUNG LCD1701 NEC

Warnung, Vorsicht ..... Deutsch-1

Erklärung...... Deutsch-1

Inhalt Deutschland-2

Kurzanleitung ....Deutsch-2

Bedienelemente .... Deutsch-6

Einsatzempfehlungen...... Deutsch-9

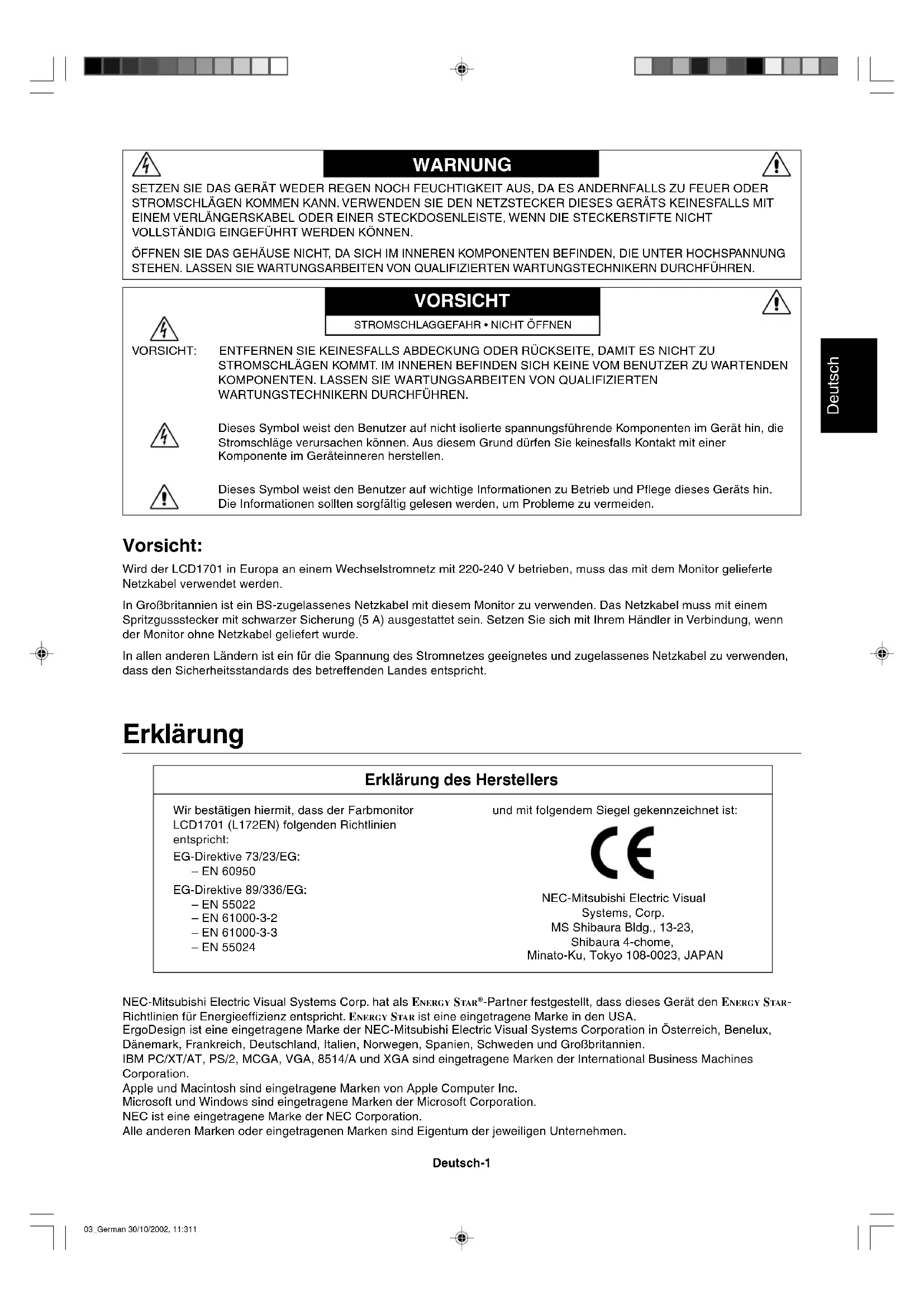

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

VORSICHT:

ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der LCD1701 in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

Erklärung

Erklärung des Herstellers

Wir bestätigen hiermit, dass der Farbmonitor

LCD1701 (L172EN) folgenden Richtlinien entspricht:

EG-Direktive 73/23/EG:

- EN 60950

EG-Direktive 89/336/EG:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

und mit folgendem Siegel gekennzeichnet ist:

NEC-Mitsubishi Electric Visual Systems, Corp.

NEC-Mitsubishi Electric Visual Systems Corp. hat als ENERGY STAR®-Partner festgestellt, dass dieses Gerät den ENERGY STAR-Richtlinien für Energieeffizienz entspricht. ENERGY STAR ist eine eingetragene Marke in den USA.

ErgoDesign ist eine eingetragene Marke der NEC-Mitsubishi Electric Visual Systems Corporation in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation.

Apple und Macintosh sind eingetragene Marken von Apple Computer Inc.

Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.

NEC ist eine eingetragene Marke der NEC Corporation.

Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen.

Deutsch-1

Inhalt

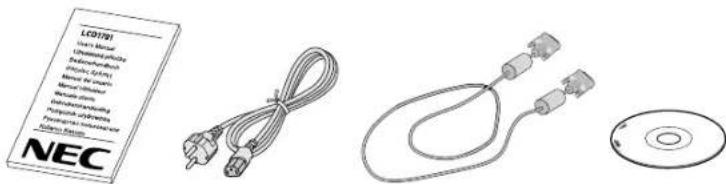

Der Karton* mit Ihrem neuen NEC LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor LCD1701 mit verstellbarem Fuß
- Netzkabel
- Signalkabel
• Bedienungsanleitung
- CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format) Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

* Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Kurzanleitung

Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.
2. Entfernen Sie die Kabelabdeckung.

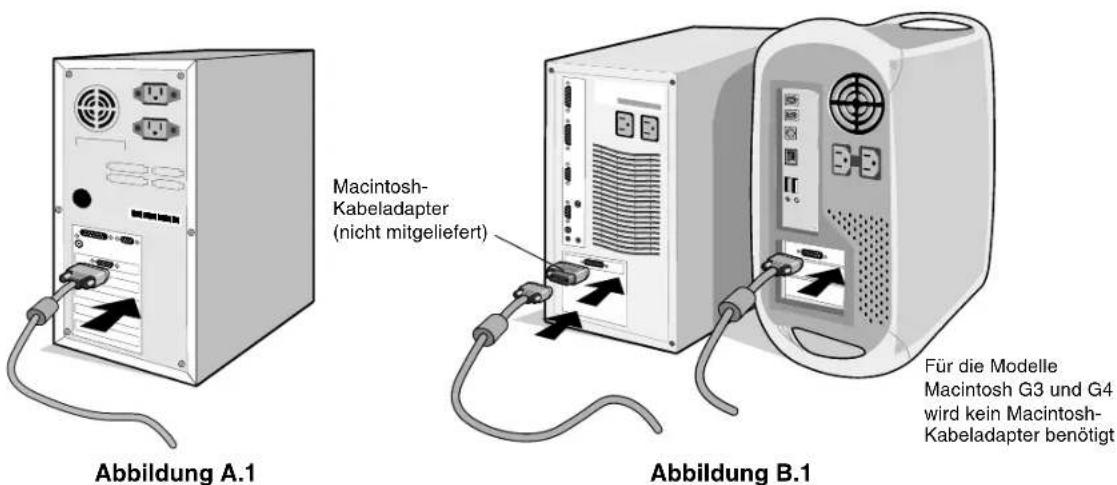

3. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.

Mac: Schließen Sie den Macintosh-Kabeladapter für den LCD1701 an den Computer an (Abbildung B.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh-Kabeladapter für den LCD1701 (Abbildung B.1). Ziehen Sie alle Schrauben fest.

Abbildung A.1 Macintosh- Kabeladapter (nicht mitgeliefert) Abbildung B.1 Für die Modelle Macintosh G3 und G4 wird kein Macintosh- Kabeladapter benötigt

1. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in die entsprechende Buchse auf der Rückseite des Monitors (Abbildung C.1).
2. Stecken Sie ein Ende des Netzkabels in den LCD1701-Monitor und das andere Ende in die Steckdose ein. Platzieren Sie Signal- und Netzkabel unter die Kabelabdeckung (Abbildung C.1). Bringen Sie die Kabelabdeckung wieder an.

HINWEIS: Bringen Sie die Kabel so unter der Kabelabdeckung an, dass weder Kabel noch Monitor beschädigt werden können. Richten Sie bitte die Kabel so aus, dass sich der Ferritkern und der Stopper oberhalb der Kabelabdeckung befinden (Abbildung C.1).

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

Deutsch-2

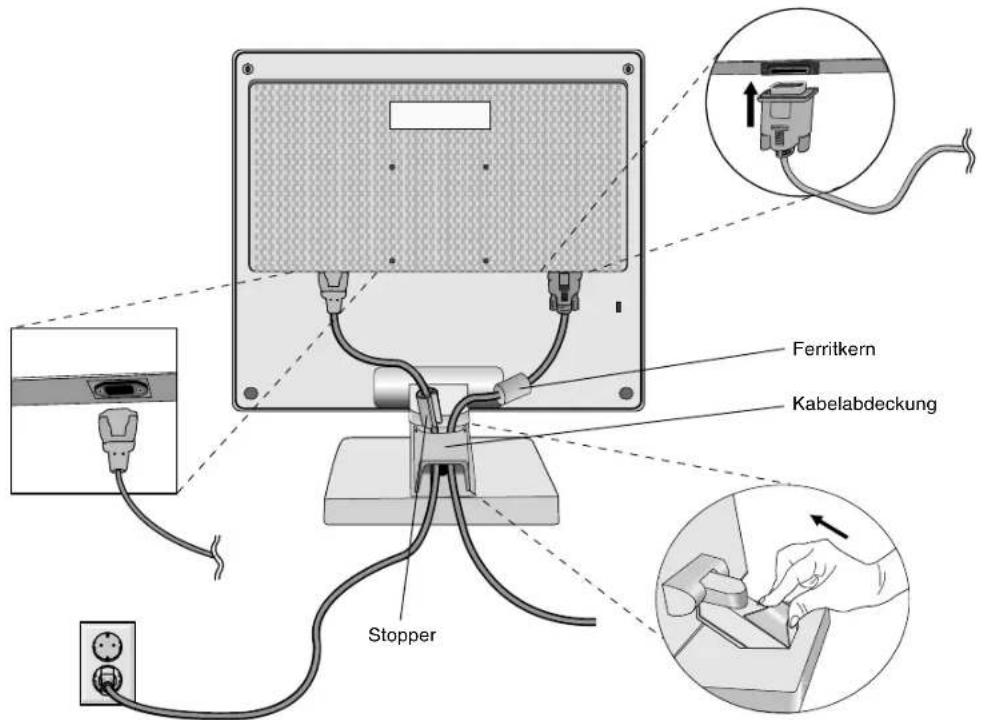

Ferritkern Kabelabdeckung Stopper

Abbildung C.1

1. Der Vacation-Schalter auf der rechten Seite des Monitors muss sich in der Position ON befinden (Abbildung D.1). Schalten Sie Monitor und Computer mit den jeweiligen Netzschaltern ein.

HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor mit dem Schalter auf der Vorderseite nicht eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.

Vacation-Schalter Netzschalter

Abbildung D.1

1. Die berührungslose Einstellungsautomatik passt den Monitor beim ersten Setup automatisch an die meisten Timings an. Weitere Anpassungen werden mit den folgenden OSM-Steuerungen vorgenommen:

• Automatische Kontrasteinstellung
• Automatische Einstellung

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung.

Deutsch-3

Neigen und Schwenken

Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1).

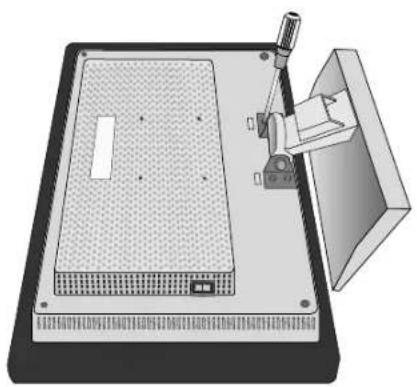

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung R.1).
3. Nehmen Sie die Gelenkabdeckung ab (Abbildung R.1).
4. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor befestigt ist, und heben Sie den Fuß ab (Abbildung R.2). Der Monitor kann jetzt auf andere Art montiert werden.
5. Schließen Sie Netz- und Signalkabel auf der Rückseite des Monitors an (Abbildung R.3).
6. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Entfernen Sie den Monitorfuß vorsichtig.

Drücken Drücken Drücken Drücken Gelenkabdeckung Weise Oberfläche

Weiche Oberfläche

Abbildung R.1

Deutsch-4

Abbildung R.3 Abbildung R.2

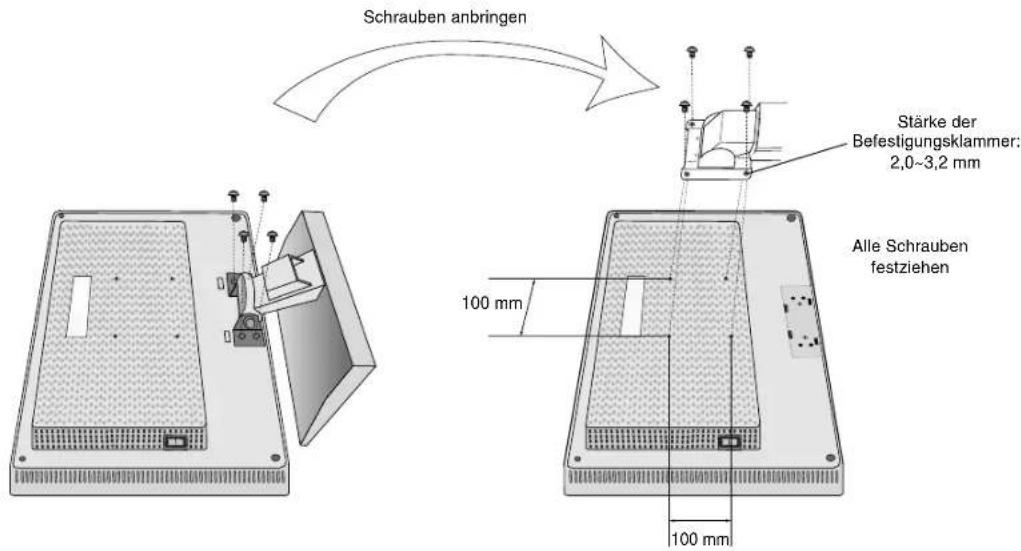

1. Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Schrauben anbringen Stärke der Befestigungsklammer: 2,0~3,2 mm Alle Schrauben festziehen 100 mm 100 mm

Technische Daten

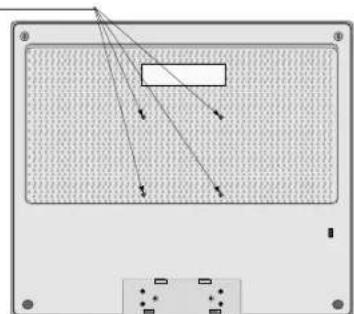

4 SCHRAUBEN (M4)

(maximale Tiefe: 8,5 mm)

Prüfen Sie bei

Verwendung der

anderen Schraube

die Tiefe der Bohrung.

Gewicht des LCD-Monitors komplett: 4,6 kg (max.)

Deutsch-5

Bedienelemente

OSM-Steuerungen (On-Screen-Manager)

Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion:

Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten (<, >, -, +, EXIT) drücken.

Steuerung Menü

EXIT	Schließt das OSM-Menü. Rückkehr zum OSM-Hauptmenü.
< / >	Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen.
- / +	Verschiebt die Markierung nach rechts oder links, um den Wert zu erhöhen bzw. verringern.

SELECT

Aktiviert die Funktion „Automatische Einstellung“. Öffnen von OSM-Steuerungen. Öffnen des OSM-Untermenüs.

RESET

Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Bild- und Hintergrundhelligkeit des Bildschirms anpassen.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

AUTO AUTOM. EINST

Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an.

AUTO Autom. Einst

Stellt Bildposition sowie die Werte für „Bildpunkte“ und „Stabilität“ automatisch ein.

Positionssteuerungen

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

UNTEN/OBEN

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

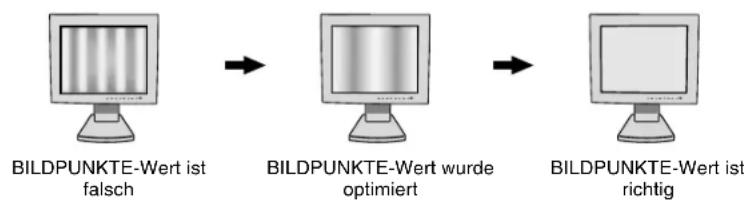

BILDPUNKTE

Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler.

Sollte das mit der Funktion „Automatische Einstellung“ erhaltene Bild nicht Ihren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Bildpunkte“ verwenden (Pixelfrequenz). Dazu können Sie ein Moiré-Testmuster verwenden. Diese Funktion kann die Breite des Bildes verändern. Verwenden Sie das Menü „Links/Rechts“, um das Bild auf dem Bildschirm zu zentrieren. Wenn die Funktion „Bildpunkte“ falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein.

Deutsch-6

STABILITÄT

Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts.

Sollte das mit den Funktionen „Automatische Einstellung“ und „Bildpunkte“ erhaltene Bild nicht Ihren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Stabilität“ verwenden. Mit dieser Funktion optimieren Sie die Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern des Wertes. Dazu können Sie ein Moiré-Testmuster verwenden. Wenn die Funktion „Stabilität“ falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein.

STABILITÄT-Wert ist falsch STABILITÄT-Wert ist richtig

Farbsteuerungssysteme

Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGIN. sind Standardeinstellungen und können nicht angepasst werden).

R, G, B

Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

sRGB

Mit dem Modus sRGB wird die Wiedergabetreue der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstützung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlässig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich.

ORIGIN.

Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden.

Werkzeuge

SPRACHAUSWAHL

Die OSM-Menüs sind in sieben Sprachen verfügbar.

OSM POSITION

Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden.

OSM ANZEIGEDAUER

Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden.

OSM ABSCHALTUNG

Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Abschaltungsfunktion zu aktivieren, halten Sie die Taste SELECT gedrückt und drücken gleichzeitig die Taste „+“. Sie können die OSM-Abschaltungsfunktion wieder deaktivieren, indem Sie erneut die Taste SELECT und gleichzeitig die Taste „+“ drücken.

AUFLÖSUNGSANZEIGE

Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird.

DIREKTZUGRIFF

Helligkeit und Kontrast können direkt eingestellt werden. Wenn diese Funktion eingeschaltet ist, können Sie bei ausgeschaltetem OSM-Menü die Helligkeit mit < oder > und den Kontrast mit „+“ oder „-“ einstellen. Über die Taste EXIT können Sie auf das Standard-OSM-Menü zugreifen.

Deutsch-7

ABSCHALT-TIMER

Der Monitor schaltet sich nach der vom Benutzer eingestellten Zeit automatisch aus.

WERKSEINSTELLUNG

Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Information

MODE

GRAFIK MODUS

Gibt die aktuellen Einstellungen für Auflösung und Bildwiederholfrequenz des Monitors an.

MONITORINFORMATION

Die Modell- und die Seriennummer des Monitors.

OSM Warnung

Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals und außerdem angezeigt, wenn kein Videosignal verfügbar ist.

AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden.

FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
- Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
- Der Monitor wurde Regen oder Wasser ausgesetzt.
- Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.
- Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
- Knicken Sie das Netzkabel nicht.
- Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
- Decken Sie die Lüftungsschlitze des Monitors nicht ab.
- Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.
- Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

VORSICHT

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

- Bildschatten: Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden.

Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet.

HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

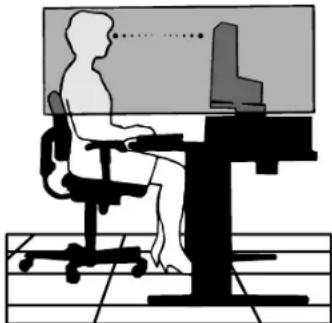

DURCH RICHTGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.
• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.
• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.
• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.
• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen.
• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Lassen Sie Ihre Augen regelmäßig untersuchen.

Ergonomie

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.
• Verwenden Sie die vordefinierte Farbeinstellung.
• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

AUTO AUTO ADJUST (Automatisch)

AUTO Automatische regeling

DISPLAY MODE (GÖRÜNTÜ MODU)
