GRIT GIS 150 - μύλος Fein - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σταθερό τριβείο λείανσης (μύλος)
Μάρκα	Fein
Μοντέλο	GRIT GIS 150
Ταχύτητα χωρίς φορτίο	3000 σ.α.λ.
Ηλεκτρική τροφοδοσία	Τριφασικό, 400 V, 50 Hz (εκτίμηση)
Προβλεπόμενη χρήση	Λείανση μετάλλων (εκτός μαγνησίου) σε προστατευμένο από καιρικές συνθήκες χώρο
Διάταξη διακοπής έκτακτης ανάγκης	Κόκκινο κουμπί, διακοπή σε ~50 δευτ.
Αντισπινθηρική προστασία	Ρυθμιζόμενο προστατευτικό πέτασμα
Άνω προστατευτικό κάλυμμα	Αφαιρούμενο για λείανση επίπεδων επιφανειών
Υποστήριξη λείανσης	Ρυθμιζόμενο, διάκενο μέγ. 2 mm
Στοπ	Ρυθμιζόμενο, διάκενο μέγ. 2 mm
Κεντράρισμα της ταινίας	Μέσω βίδας με αστέρι στο πλάι
Κουτί πριονιδιού	Ενσωματωμένο, απαιτείται τακτική εκκένωση
Αναρρόφηση σκόνης	Δυνατότητα μέσω σωλήνα (22)
Καθημερινή συντήρηση	Λίπανση και φύσημα των σχισμών αερισμού
Αντικατάσταση λειαντικής ταινίας	Μοχλός σύσφιξης, απλή βήμα προς βήμα διαδικασία
Προστασία υπερφόρτωσης	Αυτόματη διακοπή, ψύξη ~15 λεπτά
Απαιτούμενος εξοπλισμός προστασίας	Γυαλιά, ωτοασπίδες, μάσκα κατά της σκόνης, γάντια
Εγγύηση	Σύμφωνα με την εθνική νομοθεσία + δήλωση κατασκευαστή
Συμμόρφωση	CE, UKCA

Συχνές ερωτήσεις - GRIT GIS 150 Fein

Πώς να κεντράρω τη λειαντική ταινία στο GRIT GIS 150;

Θέστε τη συσκευή σε λειτουργία για λίγο και παρατηρήστε την κίνηση της ταινίας. Αν αποκλίνει, χρησιμοποιήστε τη βίδα με αστέρι (13) για να ρυθμίσετε την πορεία της: γυρίστε δεξιά αν η ταινία πηγαίνει δεξιά, αριστερά αν πηγαίνει αριστερά. Αν το κεντράρισμα δεν βελτιωθεί, καθαρίστε τους τροχούς μετάδοσης κίνησης και επαφής με πεπιεσμένο αέρα και ελέγξτε τη φθορά τους.

Πώς να αλλάξω τη λειαντική ταινία στο GRIT GIS 150;

Βεβαιωθείτε ότι η μηχανή είναι αποσυνδεδεμένη. Ανοίξτε το πλαϊνό κάλυμμα (21) χαλαρώνοντας τη βίδα (20). Χαλαρώστε τη βίδα με αστέρι (9) και αφαιρέστε τη βάση λείανσης και το κουτί πριονιδιού. Κατεβάστε το μοχλό σύσφιξης (11) για να χαλαρώσετε την ταινία. Αντικαταστήστε τη φθαρμένη ταινία σεβόμενοι τη φορά περιστροφής που αναγράφεται στο πίσω μέρος. Ανυψώστε το μοχλό, κλείστε το κάλυμμα και ρυθμίστε το κεντράρισμα.

Πώς να ρυθμίσω τη βάση λείανσης για επίπεδες επιφάνειες;

Χαλαρώστε τη βίδα (20) και ανοίξτε το πλαϊνό κάλυμμα (21). Χαλαρώστε τις βίδες (10) και στη συνέχεια ρυθμίστε τη βάση λείανσης για επίπεδες επιφάνειες (18) παράλληλα με τη λειαντική ταινία. Το διάκενο δεν πρέπει να ξεπερνά τα 2 mm. Σφίξτε τις βίδες, κλείστε το κάλυμμα και ελέγξτε το άνοιγμα της κύριας βάσης.

Ποια είναι η ταχύτητα περιστροφής του GRIT GIS 150;

Η ταχύτητα χωρίς φορτίο είναι 3000 σ.α.λ. (στροφές ανά λεπτό). Αυτή η ταχύτητα είναι κατάλληλη για λείανση μετάλλων με τις λειαντικές ταινίες που εγκρίνει η Fein.

Πώς να χρησιμοποιήσω τη διακοπή έκτακτης ανάγκης;

Σε περίπτωση κινδύνου, πιέστε αμέσως το κόκκινο κουμπί διακοπής έκτακτης ανάγκης (12). Η μηχανή σταματά μετά από περίπου 50 δευτερόλεπτα. Για επανεκκίνηση, ξεκλειδώστε το κουμπί τραβώντας το προς τα πάνω και πιέστε το κουμπί Έναρξης (I).

Ποιον εξοπλισμό προστασίας πρέπει να φοράω;

Φοράτε πάντα προστασία ματιών (γυαλιά ασφαλείας ή προστατευτική ασπίδα), ωτοασπίδες, μάσκα κατά της σκόνης, γάντια και ανθεκτική ποδιά. Δέστε τα μακριά μαλλιά και αποφύγετε φαρδιά ρούχα.

Πώς να συντηρώ τη μηχανή καθημερινά;

Κάθε μέρα, φυσήξτε πεπιεσμένο αέρα στις σχισμές αερισμού (15) και στις σημειωμένες περιοχές. Λιπάνετε τα σημεία που υποδεικνύονται στην πινακίδα οδηγιών (23) με λάδι. Ελέγξτε την κατάσταση των τροχών μετάδοσης κίνησης και επαφής κατά την αλλαγή ταινίας. Αδειάστε το κουτί πριονιδιού μετά την ψύξη.

Μπορώ να συνδέσω μια ηλεκτρική σκούπα στο GRIT GIS 150;

Ναι, η μηχανή είναι εξοπλισμένη με σωλήνα αναρρόφησης σκόνης (22). Μπορείτε να συνδέσετε μια κατάλληλη διάταξη αναρρόφησης για να συλλέγετε μεταλλική σκόνη και να μειώνετε τον κίνδυνο πυρκαγιάς.

Τι να κάνω αν η μηχανή σταματήσει κατά τη χρήση;

Αυτό μπορεί να οφείλεται σε προστασία υπερφόρτωσης. Αφήστε τη συσκευή να κρυώσει για περίπου 15 λεπτά. Μετά από αυτό το διάστημα, είναι και πάλι έτοιμη για λειτουργία. Βεβαιωθείτε ότι δεν καταπονείτε τη μηχανή συνεχώς πέρα από τη δυνατότητά της.

Πώς να ρυθμίσω την κλίση του GRIT GIS 150;

Χαλαρώστε τους δύο μοχλούς σύσφιξης (24) που βρίσκονται σε κάθε πλευρά της μηχανής. Ρυθμίστε τη συσκευή στο επιθυμητό ύψος εργασίας και στη συνέχεια σφίξτε ξανά τους μοχλούς. Βεβαιωθείτε ότι η μηχανή είναι σταθερή μετά τη ρύθμιση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GIS 150 Fein

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

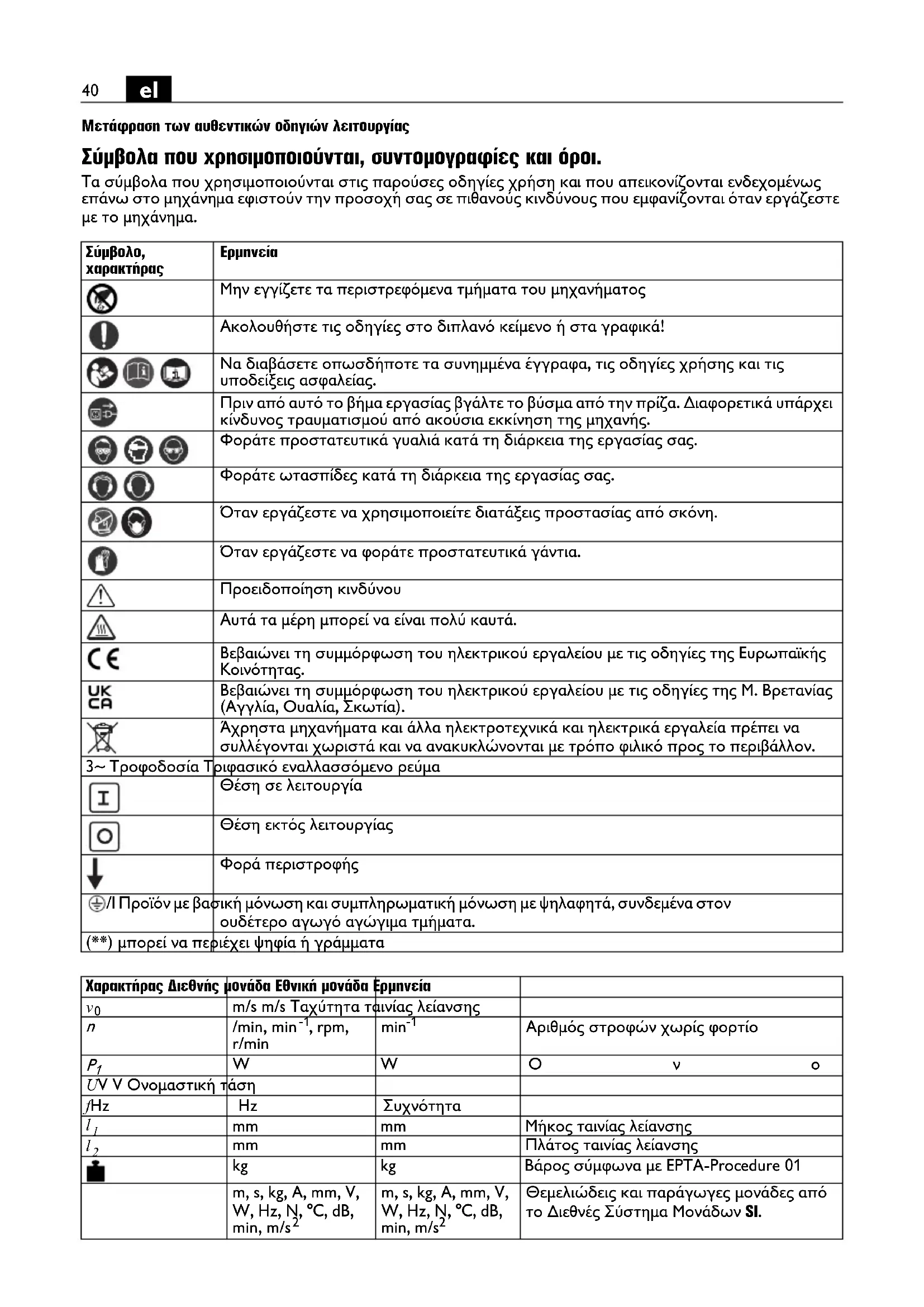

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανους κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.

Σύμβολο,харакτήρας		Ερμηνεία
		Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος
		Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
		Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
		Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής.
[5BYC]		Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
		Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
		Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη.
		Όταν εργάζεστε να φοράτε προστατευτικά γάντια.
		Προειδοποίηση κινδύνου
		Αυτά τα μέρη μπορεί να είναι πολύ καυτά.
		Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
		Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία).
		Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	ροφοδοσία Τριφασικό εναλλασσόμενο ρεύμα
		Θέση σε λειτουργία
		Θέση εκτός λειτουργίας
		Φορά περιστροφής
	Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα.
(**)	μπορεί να περιέχει ψηφία ή γράμματα

Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία
v_0	m/s m/s Ταχύτητα ταινίας λείανσης
n	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών χωρίς φορτίο
P_1	W	W	Ονο
UV V Ονομαστική τάση
fHz	Hz	Συχνότητα
l_1	mm	mm	Μήκος ταινίας λείανσης
l_2	mm	mm	Πλάτος ταινίας λείανσης
	kg	kg	Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Θεμελιώδεις και παράγωγες μονάδες απότο Διεθνές Σύστημα Μονάδων SI.

Για την ασφάλειά σας.

Μην χρησιμοποιήστε το μηχάνημα προτού διαβάσετε προσεκτικά και κατανοήσετε πλήρως όλες αυτές τι οδηγίες χειρισμού, καθώς και τις «Γενικές υποδείξεις ασφαλείας» (αριθμός εγγράφων 3 41 30 054 06 1), συμπεριλαμβανομένων των εικόνων, των προδιαγραφών και των κανόνων ασφαλείας.

Λάβετε υπόψη σας και τις σχετικές εθνικές προδιαγραφές για την ηλεκτρική ασφάλεια και την προστασία της εργασίας.

Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς

Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους.

Προορισμός του μηχανήματος.

Μηχάνημα λείανσης μεταλλικών υλικών επεξεργασίας (εκτός από μαγνήσιο) με εγκεκριμένες από την FEIN ταινίες λείανσης σε περιβάλλον προστατευμένο από τις καιρικές συνθήκες.

Ειδικές υποδείξεις ασφαλείας.

Να φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρποιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδιά, που θα σας προστατεύει από τυχόν εκαφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φίλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.

Όταν εργάζεστε να μην φοράτε φαρδιά ρούκα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφήνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ' όλες τις προστατευτικές διατάξεις, να εμπλακούν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς.

Μην χρησιμοποιήσετε φθαρμένες, σκισμένες ή ισχυρά λερωμένες ταινίες λείανοης. Να κειρίζεστε τις ταινίες λείανοης επιμελώς και να τις φυλάγετε/αποθηκεύετε σύμφωνα με τις οδηγίες του κατασκευαστή. Μην διπλώνετε τις ταινίες λείανοης! Οι χαλασμένες ταινίες μπορεί να σκιστούν, να εκσφενδονιστούν και να τραυματίσουν τυχόν παρευρισκόμενα άτομα.

Μη χρηοιμοποιήσετε λειαντικές ταινίες ή άλλα εξαρτήματα που δεν έχουν κατασκευαστεί και εγκριθεί ειδικά γί αυτό το μηχάνημα. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή μια λειαντική ταινία ή κάποιο άλλο εξαρτημα ταιριάζει στο μηχάνημα.

Να χρησιμοποιείτε πάντοτε τις προστατευτικές διατάξεις που βρίσκονται στο μηχάνημα. Οι προστατευτικές διατάξεις πρέπει να είναι ασφαλώς συναρμολογημένες στο μηχάνημα επειδή μόνο έτοι επιτυγχάνεται η μέγιστη εφικτή ασφάλεια. Οι προστατευτικές διατάξεις προστατεύουν το χρήστη από ανεξέλεγκτα εκσφενδονιζόμενα λειαντικά σωματίδια και από μια ενδεχόμενη ακούσια επαφή με την ταινία λείανσης.

Προσοχή: Κίνδυνος πυρκαγιάς και έκρηξης! Κατά τη λείανον μετάλλων (π.χ. αλουμίνιο) παράγεται οκόνη, η οποία μπορεί να είναι εύφλεκτη ή εκρηκτική. Μην λειτουργείτε το μηχάνημα κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορεί να αναφλέξουν αυτά τα υλικά.

Προσοχή κίνδυνος πυρκαγιάς! Κατά τη λείανον μετάλλων δημιουργούνται πυρωμένα σωματίδια από το μέταλλο και την λειαντική ταινία, τα οποία συγκεντρώνονται στο κουτί γρεζιών. Το περιεχόμενο του κουτιού γρεζιών πρέπει να έχει κρυώσει επαρκώς πριν το αδειάσετε και η απόρριψη πρέπει να γίνεται μόνο με ειδικά δοχεία.

Προσέχετε να μην κινδυνεύουν τυχόν παρευρισκόμενα πρόσωπα από το σπινθηρισμό. Να απομακρύνετε τυχόν εύφλεκτα υλικά από το γύρω χώρο. Κατά τη λείανση διάφορων υλικών δημιουργείται σπινθηρισμός.

Φροντίζετε, τυχόν παρευρισκόμενα άτομα να βρίσκονται πάντοτε σε ασφαλή απόσταση από τον τομέα που εργάζεσθε. Κάθε άτομο που μπαίνει στον τομέα που εργάζεσθε πρέπει να φορά προστατευτική ενδυμασία.

Θραύσματα του υπό κατεργασία τεμαχίου ή σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα εργασίας.

Το υπό κατεργασία τεμάχιο πρέπει να ακουμπάει ασφαλώς επάνω στο στήριγμα λείανοης και τον οδηγό. Δεν επιτρέπεται η κατεργασία πολύ μικρών ή λεπτών υπό κατεργασία τεμαχίων. Κίνδυνος τραυματισμού από το εκσφενδονιζόμενο υπό κατεργασία τεμάχιο.

Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι.

Μην αγγίξετε ποτέ.την κινούμενη ταινία. Κίνδυνος τραυματισμού.

Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλήκτρο έκτακτης απενεργοποίποης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.

Na kαθαρίζετε τακτικά τις σχιομές αεριομού του μηχανήματος. Ο ανεριοτήρας του κινητήρα αναρροφά σκόνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς κινδύνους.

Να δίνετε προσοχή στην ασφαλή και οριζόντια τοποθέτηση του μηχανήματος. Όταν το μηχάνημα γείρει κατά τη διάρκεια της λειτουργίας μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Το φις του μηχανήματος πρέπει να συναρμολογηθεί μόνο από έναν ειδικό πλεκτρολόγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία συντήρησης και επιοκευής! Η ακούσια εκκίνηση του

μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς.

Na δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοικες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς!

Πριν την πρώτη εκκίνηση βεβαιωθείτε ότι ο κινητήρας περιστρέφεται κανονικά. Όταν ο κινητήρας περιστρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Όταν το μηχάνημα τίθεται σε λειτουργία δεν πρέπει να βρίοκεστε ποτέ ούτε εσείς ούτε άλλα άτομα άμεσα δίπλα στην ταινία λείανσης. Η ταινία λείανσης μπορεί να κοπεί και να προκαλέσει σοβαρούς τραυματισμούς.

Αντιμετώπιση επικίνδυνων οκονών

Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.

Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντουχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.

Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.

Στα γρήγορα:

1 Προστατευτικό καπάκι, επάνω
2 Βίδα τριγωνικού αστέρα, προστατευτικό καπάκι
3 Αναστολέας
4 Προστασία από σπινθηρισμό
5 Πεταλούδες, φλογοπαγίδα
6 Στήριγμα λείανσης
7 Κουτί γρεζιών

8 Bída, koutí γρεζιών
9 Βίδα τριγωνικού αστέρα για το στήριγμα λείανσης
10 Βίδα ρύθμισης, στήριγμα λείανσης
11 Μοχλός σύσφιξης
12 Πλήκτρο έκτακτης απενεργοποίησης
13 Bída triywnikou aστέρα, ρύθμιση διαδρομής taiviaç
14 Φις
15 Σχισμές αερισμού κινητήρα
16 Διακόπτης ON/OFF
17 Δίσκος επαφής
18 Επιφάνεια για επίπεδη λείανση
19 Δίσκος κίνησης
20 Bída για πλευρικό καπάκι
21 Πλευρικό καπάκι
22 Στόμιο για την αναρρόφηση σκόνης
23 Πινακίδα υποδείξεων
24 Μοχλός σύσφιξης για τη ρύθμιση της κλίσης
25 Βίδες στερέωσης αναστολέα

Οδηγίες συναρμολόγησης.

Στερεώστε το μηχάνημα πάνω στο υπόβαθρο Fein GIB/GIBE (βλέπε οδηγίες συναρμολόγησης).

Στερεώστε το υπόβαθρο στο δάπεδο, συνδέοντας κατάλληλα με βίδες ή και βύσματα. Όλα τα μέσα στερέωσης πρέπει να αντέχουν στις δυνάμεις που προκύπτουν κατά την εργασία.

Η εσφαλμένη συναρμολόγηση μπορεί να επιφέρει την ανατροπή του κάτω σκελετού ή του πάγκου εργασίας ή την απόσπαση του μηχανήματος από αυτά τα τμήματα κατά την εργασία με αποτέλεσμα σοβαρά ατυχήματα.

Ηλεκτρική σύνδεση.

Η σύνδεση στους χώρους του χρήστη πρέπει να διεξαχθεί από έναν ειδικό ηλεκτρολόγο.

Δώστε προσοχή στην τάση δικτύου. Η τάση δικτύου και η συχνότητα πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα του κατασκευαστή του μηχανήματος.

Πριν την πρώτη εκκίνηση ελέγξτε τη φορά περιστροφής του κινητήρα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Ρυθμίσεις.

Na βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ρύθμιση της κλίσης (Εικόνα 6).

Λύστε τους δύο μοχλούς σύσφιξης (24). Ρυθμίστε το μηχάνημα στο απαιτούμενο ύψος εργασίας.

Σφίξτε πάλι τους δύο μοχλούς σύσφιξης (24).

Ρύθμιση προφυλακτήρα σπινθηρισμού (4).

Χαλαρώστε τις δύο φτερωτές βίδες (5) και ρυθμίστε τη φλογοπαγίδα (4), έτσι ώστε η ταινία τροχίσματος να καλύπτεται όσο το δυνατό.

Σφίξτε πάλι τις δύο φτερωτές βίδες.

Ρύθμιση του στηρίγματος λείανσης (6) (Εικόνα 1).

Λύστε τη βίδα τριγωνικού αστέρα (9) και ρυθμίστε το διάκενο της σχισμής για max. 2 mm.

Σφίξτε πάλι καλά τη βίδα τριγωνικού αστέρα.

Ρύθμιση του στηρίγματος επίπεδης λείανσης (18).

Κατά την επίπεδη λείανση το στήριγμα λείανσης πρέπει (18) να έχει παράλληλη κατεύθυνση προς την ταινία τροχίσματος και να την αγγίζει σε όλη την επιφάνεια.

Ξεσφίξτε τη βίδα (20) και κατεβάστε το πλαϊνό καπάκι (21).

Λύστε τις βίδες (10) και ευθυγραμμίστε το στήριγμα επίπεδης λείανσης (18). Το διάκενο δεν πρέπει να υπερβαίνει το πολύ 2 mm!

Σφίξτε πάλι τις βίδες ρύθμισης (10).

Κλείστε το πλευρικό καπάκι (21) και σφίξτε πάλι καλά τη βίδα (20).

Ρυθμίστε το διάκενο στον αναστολέα (3) σε 2 mm. Για το σκοπό αυτό, λύστε τις βίδες (25), ρυθμίστε τον αναστολέα (3) και σφίξτε τις βίδες (25) πάλι. (Εικόνα 2)

Ρύθμιση της κίνποσης της ταινίας.

Θέστε το μηχάνημα μόνο για λίγο σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Ρυθμίστε την κίνηση της ταινίας με τη βίδα τριγωνικού αστέρα (13) στη μέση, όταν η ταινία λείανσης

αποκλίνει προς τα δεξιά ή τα αριστερά.

Σε περίπτωση που δεν θα μπορέσετε να ρυθμίσετε την κίνηση της ταινίας στη μέση:

Καθαρίστε τον τροχό κίνησης (19) και τον τροχό επαφής (17) με πεπιεσμένο αέρα.

Ελέγξτε τον τροχό κίνησης και τον τροχό επαφής μήπως παρουσιάζουν ζημιές, παραμορφώσεις και φθορές. Τυχόν χαλασμένα εξαρτήματα πρέπει να αντικαθίστανται αμέσως!

Αντικατάσταση της λειαντικής ταινίας.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ξεσφίξτε τη βίδα (20) και κατεβάστε το πλαϊνό καπακι (21).

Λύστε τη βίδα με αστεροειδή λαβή (9) και αφαιρέστε το στήριγμα λείανσης και το κουτί γρεζιών (7).

Μετακινήστε το μοχλό (11) προς τα κάτω για να μειώσετε την πίεση στη διάταξη σύσφιξης.

Αφαιρέστε την παλιά ταινία λείανσης.

Πριν τοποθετήσετε τη νέα ταινία δώστε προσοχή στη φορά κίνησης της ταινίας στην πίσω πλευρά της ταινίας λείανσης! Πρέπει να ταυτίζεται με τη φορά περιστροφής του τροχού κίνησης.

Θέστε την ταινία λείανσης ταυτόχρονα επάνω στον τροχό κίνησης (19) και τον τροχό επαφής (17).

Μετακινήστε το μοχλό (11) προς τα πάνω για να σφίξετε την λειαντική ταινία.

Κλείστε το πλευρικό καπάκι (21) και σφίξτε πάλι καλά τη βίδα (20).

Τοποθετήστε και συναρμολογήστε την επιφάνεια λείανσης (6) και το κουτί γρεζιών (7).

Ελέγξτε το διάκενο του στηρίγματος λείανσης. (Εικόνα 1)

Θέστε το μηχάνημα σε λειτουργία και ρυθμίστε την κίνηση της ταινίας.

Οδηγίες λειτουργίες.

Ενεργοποίηση:

Απασφαλίστε και σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (12). Πιέστε το πλήκτρο «Ι» (16).

Απενεργοποίηση:

Σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (12). Πιέστε το πλήκτρο «0» (16).

Το μηχάνημα συνεχίζει να κινείται για 50 δευτερόλεπτα μετά τη θέση του σε λειτουργία.

Πλήκτρο έκτακτης απενεργοποίησης:

Σε περιπτώσεις κινδύνου πιέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα.

Ασφάλεια υπερφόρτωσης.

Το μηχάνημα διακόπτει τη λειτουργία του όταν υπερφορτωθεί για ένα σχετικά μεγαλο χρονικό διάστημα. Το μηχάνημα είναι πάλι έτοιμο για λειτουργία μετά από περίπου 15 λεπτά.

Λείανοη επαφής (Εικόνες 3+4).

Βεβαιωθείτε ότι η βίδα τριγωνικού αστέρα (9) είναι καλά σφιγμένη.

Βεβαιωθείτε ότι το πάνω προστατευτικό καπάκι (1) είναι ασφαλισμένο με τη βίδα τριγωνικού αστέρα (4) και ότι το πλευρικό καπάκι (21) είναι κλειστό.

Ελέγξτε το διάκενο του στηρίγματος λείανσης. (Εικόνα 1)

Ελέγξτε τη θέση του στηρίγματος επίπεδης λείανσης (18). Οι βίδες (10) πρέπει να βρίσκονται στην κάτω θέση.

Ελέγξτε αν προφυλακτήρας σπινθηρισμού (4) είναι ρυθμισμένος σωστά και καλά σφιγμένος.

Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Τοποθετήστε το υπό κατεργασία τεμάχιο σταθερά επάνω στο στήριγμα λείανσης.

Να οδηγείτε το υπό κατεργασία τεμάχιο και με τα δυο σας χέρια ή χρησιμοποιήστε μια κατάλληλη διάταξη.

Επίπεδη λείανοη (Εικόνα 5)

Ξεβιδώστε τις βίδες τριγωνικού αστέρα (4) και αφαιρέστε το πάνω προστατευτικό κάλυμμα (1).

Βεβαιωθείτε ότι το διάκενο έχει ρυθμιστεί σωστά. (Εικόνα 2)

Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Οδηγήστε το προς επεξεργασία τεμάχιο και με τα δύο χέρια και μετά την επεξεργασία τραβήξτε το προς τα πάνω.

Διάταξη αναρρόφησης

Συνιστούμε τη χρήση της διάταξης αναρρόφησης.

Το μηχάνημα μπορεί να συνδεθεί σε μια διάταξη αναρρόφησης μέσω του στηρίγματος (22).

Θόρυβοι Τιμές εκπομπής.

Χωρίς φορτίο Λείανση

Στάθμη ακουστικής

πίεσης μετρημένη

σύμφωνα με την

καμπύλη Α στη θέση

εργασίας L_pA (δεξ. 20

μPa), σε ντέσιμπέλ 80,5 94

Ανασφάλεια K_pA σε ντεσιμπέλ 4 4

Στάθμη ακουστικής

ισχύος μετρημένη

σύμφωνα με την

καμπύλη Α L_wA (δε

Ανασφάλεια K_wA , σε

ντεσιμπέλ 2,5 2,5

Συνθήκες λειτουργίας

Αριθ. στροφών (/min) 3 000 3 000

Υλικό - ST 37

Διαστάσεις - 8 x 40

Taivía λείανσης GRIT by Fein

- 36Z

ΠΑΡΑΤΗΡΗΣΗ: Το άθροισμα που απορρέει από τη μετρηθείσα τιμή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιμών που μπορεί να εμφανιστούν κατά τη διεξαγωγή των μετρήσεων.

Φοράτε ωτασπίδες!

Υπολογισμός τιμών μέτρησης σύμφωνα με το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιών λειτουργίας).

Συντήρηση και Service.

Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί μόνο από έναν ειδικό τεχνίτη/μια ειδική τεχνίτρια.

Για τη συντήρηση/την επισκευή σας συνιστάμε το Service της FEIN, τα εξουσιοδοτημένα συνεργεία της FEIN και τις συμβαλλόμενες αντιπροσωπείες της FEIN.

Εάν υπάρχει φθορά στο καλώδιο σύνδεσης του μηχανήματος, πρέπει αυτό να αντικατασταθεί από ειδικά κατασκευασμένο αγωγό σύνδεσης που θα προμηθευτείτε από το σέρβις πελατών της FEIN.

Τον τρέχοντα πίνακα ανταλλακτικών θα τον βρείτε στο διαδίκτυο στη σελίδα www.fein.com.

Καθημερινές εργασίες συντήρησης

Na καθαρίζετε με πεπιεσμένο αέρα τις σχισμές αερισμού (15) στο περίβλημα του κινητήρα καθώς και τις άλλες υποδεικνυόμενες θέσεις τε πινακίδα υποδείξεων (23)).

Na λαδώνετε καθημερινά το μηχάνημα στις υποδεικνυόμενες θέσεις (βλέπε πινακίδα υποδείξεων (23)).

Ελέγχετε σε κάθε αντικατάσταση της λειαντικής ταινίας την κινητήρια τροχαλία (19) και το δίσκο επαφής (17) από άποψη φθοράς και ελαττωμάτων.

Μεριμνήστε για να σας αντικαταστήσουν τα φθαρμένα μέρη.

Λύστε τη βίδα με αστεροειδή λαβή (9).

Αφαιρέστε το κουτί γρεζιών (7) και απορρίψτε την μεταλλική σκόνη.

Το περιεχόμενο του κουτιού γρεζιών πρέπει να έχει κρυώσει επαρκώς πριν το αδειάσετε και η απόρριψη πρέπει να γίνεται μόνο με ειδικά δοχεία.

Τοποθετήστε πάλι το άδειο κουτί γρεζιών και ρυθμίστε το διάκενο για το στήριγμα λείανσης. Σφίξτε τη βίδα τριγωνικού αστέρα (9).

Καθαρίζετε το μηχάνημα από έξω με πεπιεσμένο αέρα.

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Λειαντική ταινία, φλογοπαγίδα (4)

Εγγύνοη.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της EZΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Διαγράμματα σύνδεσης.

Τύπος GIS75, GIS150 Σελίδα 96

Τύπος GIS75 2V, GIS150 2V Σελίδα 97
