| Produkttype | Stasjonær båndsliper (kvern) |
| Merke | Fein |
| Modell | GRIT GIS 150 |
| Tomgangshastighet | 3000 omdr./min |
| Strømforsyning | Trefase, 400 V, 50 Hz (estimert) |
| Tiltenkt bruk | Slipping av metaller (unntatt magnesium) under tak |
| Nødstoppanordning | Rød knapp, stopp på ~50 s |
| Gnistbeskyttelse | Justerbar beskyttelsesskjerm |
| Øvre beskyttelsesdeksel | Avtakbar for slipping av flate overflater |
| Slipebord | Justerbar, maks. åpning 2 mm |
| Anslag | Justerbar, maks. åpning 2 mm |
| Båndsenterring | Via stjerneskrue på siden |
| Sponkasse | Integrert, regelmessig tømming nødvendig |
| Støvavsug | Mulig via slangekobling (22) |
| Daglig vedlikehold | Smøring og blåsing av ventilasjonsåpninger |
| Bytte av slipebånd | Klemspak, enkel trinn-for-trinn |
| Overbelastningsbeskyttelse | Automatisk stopp, avkjøling ~15 min |
| Nødvendig verneutstyr | Vernebriller, hørselsvern, støvmaske, hansker |
| Garanti | I henhold til nasjonal lovgivning + produsenterklæring |
| Samsvar | CE, UKCA |
Ofte stilte spørsmål - GRIT GIS 150 Fein
Brukerspørsmål om GRIT GIS 150 Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din GRIT GIS 150 - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GRIT GIS 150 av merket Fein.
BRUKSANVISNING GRIT GIS 150 Fein
Løsn stjernedrejeskruen (9) og indstil spaltemålet på max. 2 mm.
Løsn skruen (20) og klap sidelåget (21) ned.
Løsn skruen (20) og klap sidelåget (21) ned.
Løsn stjernedrejeskruen (9) og fjern slibeunderlaget og spånekassen (7).
Fjern det gamle slibebånd.
Sikr, at den øverste beskyttelsesafdækning (1) er sikret med stjernedrejeskruen (4), og at sidelåget (21) er lukket.
Kontrollér slibeunderlagets spaltemål. (Fig. 1)
Kontrollér positionen for det plane slibeunderlag (18).
Skruerne (10) skal befinde sig i den nederste position.
Løsn stjernedrejeskruerne (4) og fjern den øverste beskyttelsesafdækning (1).
Vedligeholdelse og kundeservice.
Kontroller drivskiven (19) og kontaktskiven (17) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.
Løsn stjernedrejeskruen (9).
Fjern spånkassen (7) og bortskaf metalstøvet.
Overensstemmelseserklæring.
Miljøbeskyttelse, bortskaffelse.

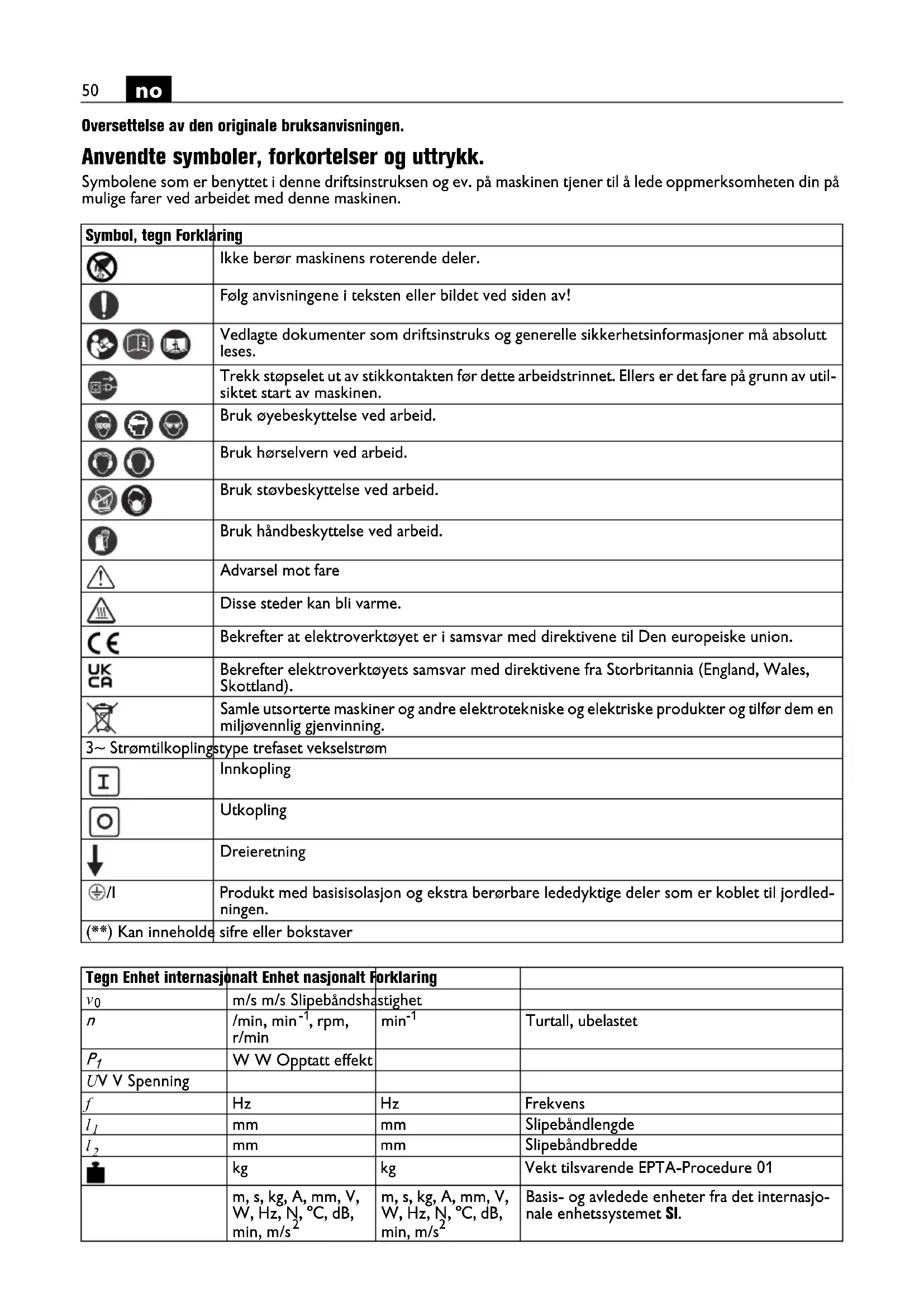

Oversettelse av den originale bruksanvisningen.
Anvendte symboler, forkortelser og uttrykk.
Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.
| Symbol, tegn Forklaring | ||
 | Ikke berør maskinens roterende deler. | |
 | Følg anvisningene i teksten eller bildet ved siden av! | |
 |   | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. |
 | Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen. | |
 |   | Bruk øyebeskyttelse ved arbeid. |
 | Bruk hørselvern ved arbeid. | |
 |  | Bruk støvbeskyttelse ved arbeid. |
 | Bruk håndbeskyttelse ved arbeid. | |
 | Advarsel mot fare | |
 | Disse steder kan bli varme. | |
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. | |
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). | |
 | Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning. | |
| [2BD4] | trømtilkopling | stype trefaset vekselstrøm |
 | Innkopling | |
 | Utkopling | |
 | Dreieretning | |
 | Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen. | |
| (**) Kan inneholde | sifre eller bokstaver | |
| Tegn Enhet internasjonalt Enhet nasjonalt Forklaring | |||
| v_0 | m/s m/s Slipebåndshastighet | ||
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Turtall, ubelastet |
| P_1 | W W Opptatt effekt | ||
| UV V Spenning | |||
| f | Hz | Hz | Frekvens |
| l_1 | mm | mm | Slipebåndlengde |
| l_2 | mm | mm | Slipebåndbredde |
| kg | kg | Vekt tilsvarende EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basis- og avledede enheter fra det internasjionale enhetssystemet SI. | |
For din egen sikkerhet.
Ikke bruk denne maskinen før du du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner"
(skrift nummer 3 41 30 054 06 1) og har forstått denne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.
Følg likeledes de vedkommende nasjonale bestemmelser for elektrisk sikkerhet og vernearbeid.
Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.
Maskinen er bestemt for
Maskin for sliping av metalliske materialer (unntatt magnesium) med slipebånd godkjent av Fein i omgivelser beskyttet mot vær.
Spesielle sikkerhetsinformasjoner.
Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevermasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.
Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.
Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.
Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.
Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.
OBS fare for brann og eksplosjon! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kunne antenne disse materialer.
OBS brannfare! Ved slipingen av metall oppstår gløden-de metall- og slipebånd partikler som samles i sponkassen. Innholdet i sponkassen må være tilstrekkelig avkjølt før det tømmes og må bare deponeres med egnede beholdere.
Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.
Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.
Arbeidsstykket skal alltid ligge sikkert på slipeunderlaget og anslaget. For små eller tynne arbeidsstykker må ikke bearbeides. Det er fare for skader på grunn av arbeidsstykket som slynges vekk.
Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.
Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder
Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.
Pass på at du står sikkert og at maskinen er stilt opp vannrett. Hvis maskinen tipper under arbeidet kan det medføre alvorlige skader.
Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koplet til strøm- nettets beskyttelsesjording.
Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koplet inn utilsiktet kan dette medføre alvorlige skader.
La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!
Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.
Ved innkoplingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.
Håndtering av farlig støv
I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.
Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i ret-
ning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.
Med et øyekast.
1 Verneskjerm, oppe
2 Stjerneskrue, verneskjerm
3 Anlegg
4 Gnistvern
5 Vingeskruer, gnistvern
6 Slipeunderlag
7 Sponkasse
8 Skrue, sponkasse
9 Stjerneskrue for slipeunderlag
10 Stillskrue, underlag for plansliping
11 Spennarm
12 Nødstopp-tast
13 Stjerneskrue, justering av båndets bevegelse
14 Støpsel
15 Kjøleluftåpninger motor
16 På-/av-bryter
17 Kontaktskive
18 Underlag for plansliping
19 Drivskive
20 Skrue for sidedeksel
21 Sidedeksel
22 Stusser for støvavsug
23 Henvisningsskilt
24 Spennarm for å stille inn helningen
25 Festeskruer anslag
Monteringsanvisninger.
Fest maskinen på understellet Fein GIB/GIBE (se monteringsanvisning).
Fest understellet med egnet plugg-/skrueforbindelser på gulvet. Festene skal tilfredsstille kreftene som oppstår under arbeidet.
Feilaktig montering kan medføre at understellet eller arbeidsbordet velter eller at maskinen under arbeidet løsner fra understellet eller arbeidsbordet og forårsaker alvorlige ulykker.
Elektrisk tilkopling.
Den elektriske tilkoplingen fra brukerens side skal foretas av en elektriker.
Vær oppmerksom på nettspenningen: Nettspenningen og spenningskildens frekvens skal stemme overens med angivelsene på maskinens typeskilt.
Kontroller før førstegangs igangsetting motorens dreieretning. Dreieretningen må bare omstilles av en elektriker.
Innstillinger.
Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.
Løsne de to spennarmene (24). Still maskinen inn på den nødvendige arbeidshøyden.
Trekk de to spennarmene (24) fast igjen.
Stille inn gnistbeskyttelse (4).
Løsne de to vingeskruene (5) og still gnistvernet (4) inn slik at slipebåndet tildekkes så godt som mulig.
Trekk de to vingeskruene fast igjen.
Stille inn slipeunderlag (6) (bilde 1).
Løsne stjerneskruen (9) og still inn klaringen på max. 2 mm.
Trekk stjerneskruen fast igjen.
Ved planslipingen skal underlaget for plansliping (18) innrettes parallelt med slipebåndet og berøre det på hele overflaten.
Løsne skruen (20) og fell ned sidedekselet (21).
Løsne skruene (10) og rett inn underlaget for plansliping (18). Klaringen må være maksimalt 2 mm!
Trekk skruene (10) fast igjen.
Lukk sidedekselet (21) og trekk skruen (20) fast igjen. Still klaringen på anslaget (3) inn på 2 mm. Løsne til dette skruene (25), still inn anslaget (3) og trekk skruene (25) fast igjen. (Bilde 2)
Juster bändløp.
Kople maskinen inn for bare en kort stund og kontroller bändets bevegelse.
Juster båndets bevegelse med stjerneskruen (13) i midten hvis slipebåndet beveger seg mot høyre eller
venstre.
Hvis bändets bevegelse ikke kan innstilles i midten: Rengjør drivhjulet (19) og kontakthjulet (17) med trykkluft.
Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!
Utskifting av slipebåndet.
Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.
Løsne skruen (20) og fell ned sidedekselet (21).
Løsne stjerneskruen (9) og fjern slipeunderlaget og sponkassen (7).
Sving hendelen (11) nedover for å avlaste spenninnretningen.
Fjern det gamle slipebåndet.
Vær oppmerksom på angivelsen for løperetningen på slipebåndets bakside før du legger på er nytt slipe-
bånd! Den må stemme overens med drivskivens dreieretning.
Legg slipebåndet samtidig på drivskiven (19) og kontaktskiven (17).
Sving hendelen (11) oppover for å stramme slipebåndet.
Lukk sidedekselet (21) og trekk skruen (20) fast igjen.
Monter slipeunderlaget (6) og sponkassen (7).
Sjekk spaltemålet på slipeunderlaget. (bilde 1)
Slå på maskinen og juster bändets bevegelse.
Driftsinstrukser.
Innkobling:
Løsne nødstopp tast (12) og slå den opp. Trykk på «I» (16) tast.
Utkobling:
Fold opp nødstopp-tast (12). Trykk på «0» (16) tast.
Maskinen roterer fortsatt inntil ca. 50 sekunder.
Nødstopp-tast:
Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.
Overlastsikring.
Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.
Induksjonssløyfer (bildene 3+4).
Forviss deg om at stjerneskruen (9) er trukket fast.
Sikre at den øvre verneskjermen (1) er sikret med stjerneskruen (4) og at sidedekselet (21) er lukket.
Sjekk spaltemålet på slipeunderlaget. (bilde 1)
Kontroller posisjonen av underlaget for plansliping (18). Skruene (10) skal være i posisjonen nede.
Sjekk om gnistvernet (4) er riktig innstilt og trukket godt fast.
Slå på maskinen og sjekk bändets bevegelse.
Før arbeidsstykket med begge hender eller fikser det i en innretning.
Løsne sstjernekruene (4) og fjern den øvre verneskjermen (1).
Sikre at klaringen er stilt inn riktig. (Bilde 2)
Slå på maskinen og sjekk bändets bevegelse.
Før arbeidsstykket med begge hender og ta det etter arbeidsprosessen av oppover.
Avsuginnretning
Vi anbefaler å bruke en avsuginnretning.
Maskinen kan koples til en avsuginnretning via stussen (22).
Støy-emisjonsverdier.
Tomgang Sliping
Målt A-bedømt emisjons-
lydtrykknivå på arbeidsplassen L_pA (re 20 Pa), i desibel 80,5 94
Usikkerhet K_pA , i desibel 4 4
Målt A-bedømt lydeffekt-nivå L_WA (re 1 Pa), i desibel 90 100,5
Usikkerhet K_wA , i desi-bel 2,5 2,5
Tomgang Sliping
Driftsvilkår
Turtall (/min) 3 000 3 000
Materiale - ST 37
Mål - 8 x 40
Slipebånd
GRIT by Fein
- 36Z
MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.
Bruk hørselvern!
Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).
Vedlikehold og kundeservice.
En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.
Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.
Daglige vedlikeholdsarbeider
Blås gjennom kjøleluftåpningene (15) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (23)).
Løsne stjerneskruen (9).
Fjern sponkassen (7) og deponer metallstøvet.
Innholdet i sponkassen må før tømmingen være tilstrekkkelig avkjølt og må kun deponeres via egnede beholdere.
Plasser igjen sponkassen og still inn klaringen for slipe-underlaget.
Strekk til stjerneskrue (9).
Rengjør maskinen utenfra med trykkluft.
Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern (4)
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.
Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøvern, avfallshåndtering.
Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.
Koplingsskjemaer.
Type GIS75, GIS150 Side 96
Type GIS75 2V, GIS150 2V Side 97
