GRIT GIS 150 - Młynek Fein - Bezpłatna instrukcja obsługi

Rodzaj produktu	Stacjonarna szlifierka taśmowa (szlifierka do metalu)
Marka	Fein
Model	GRIT GIS 150
Prędkość biegu jałowego	3000 obr/min
Zasilanie	Trójfazowe, 400 V, 50 Hz (szacunkowo)
Przeznaczenie	Szlifowanie metali (z wyjątkiem magnezu) w pomieszczeniach chronionych przed warunkami atmosferycznymi
Urządzenie zatrzymania awaryjnego	Czerwony przycisk, zatrzymanie w ciągu ~50 s
Osłona przeciwiskrowa	Regulowana osłona ochronna
Górna osłona ochronna	Wyjmowana do szlifowania powierzchni płaskich
Podpora szlifierska	Regulowana, szczelina max. 2 mm
Ogranicznik	Regulowany, szczelina max. 2 mm
Centrowanie taśmy	Za pomocą śruby gwiazdowej z boku
Skrzynka na wióry	Wbudowana, wymaga regularnego opróżniania
Odciąg pyłów	Możliwy przez rurę (22)
Codzienna konserwacja	Smarowanie i przedmuchiwanie otworów wentylacyjnych
Wymiana taśmy ściernej	Dźwignia napinająca, prosta procedura
Zabezpieczenie przed przeciążeniem	Automatyczne wyłączenie, schładzanie ~15 min
Wymagane wyposażenie ochronne	Okulary, ochrona słuchu, maska przeciwpyłowa, rękawice
Gwarancja	Zgodnie z przepisami krajowymi + deklaracja producenta
Zgodność	CE, UKCA

Często zadawane pytania - GRIT GIS 150 Fein

Jak wycentrować taśmę ścierną w GRIT GIS 150?

Włącz maszynę na chwilę i obserwuj ruch taśmy. Jeśli zbacza, użyj śruby gwiazdowej (13), aby wyregulować: obracaj w prawo, jeśli taśma idzie w prawo, w lewo, jeśli w lewo. Jeśli centrowanie się nie poprawia, wyczyść koła napędowe i kontaktowe sprężonym powietrzem i sprawdź ich zużycie.

Jak wymienić taśmę ścierną w GRIT GIS 150?

Upewnij się, że maszyna jest odłączona. Otwórz osłonę boczną (21) odkręcając śrubę (20). Poluzuj śrubę gwiazdową (9) i usuń podporę szlifierską oraz skrzynkę na wióry. Opuść dźwignię napinającą (11), aby zwolnić taśmę. Wymień zużytą taśmę, zwracając uwagę na kierunek obrotu wskazany z tyłu. Podnieś dźwignię, zamknij osłonę i dostosuj centrowanie.

Jak wyregulować podporę szlifierską do powierzchni płaskich?

Odkręć śrubę (20) i otwórz osłonę boczną (21). Poluzuj śruby (10), a następnie wyreguluj podporę szlifierską (18) równolegle do taśmy ściernej. Odstęp nie powinien przekraczać 2 mm. Dokręć śruby, zamknij osłonę i sprawdź szczelinę głównej podpory.

Jaka jest prędkość obrotowa GRIT GIS 150?

Prędkość biegu jałowego wynosi 3000 obr/min (obroty na minutę). Ta prędkość jest odpowiednia do szlifowania metali taśmami ściernymi dopuszczonymi przez Fein.

Jak korzystać z zatrzymania awaryjnego?

W razie niebezpieczeństwa natychmiast naciśnij czerwony przycisk zatrzymania awaryjnego (12). Maszyna zatrzymuje się po około 50 sekundach. Aby ponownie uruchomić, odblokuj przycisk pociągając go do góry i naciśnij przycisk Start (I).

Jaki sprzęt ochronny powinienem nosić?

Zawsze noś ochronę oczu (okulary ochronne lub przyłbicę), ochronę słuchu, maskę przeciwpyłową, rękawice i odporny fartuch. Zwiąż długie włosy i unikaj luźnej odzieży.

Jak codziennie konserwować maszynę?

Codziennie przedmuchuj sprężonym powietrzem otwory wentylacyjne (15) i zaznaczone obszary. Smaruj punkty wskazane na tabliczce instrukcji (23) olejem. Sprawdzaj stan kół napędowych i kontaktowych przy wymianie taśmy. Opróżniaj skrzynkę na wióry po ostygnięciu.

Czy mogę podłączyć odkurzacz do GRIT GIS 150?

Tak, maszyna jest wyposażona w rurę do odciągu pyłów (22). Można podłączyć odpowiednie urządzenie odciągające, aby wychwycić pyły metaliczne i zmniejszyć ryzyko pożaru.

Co zrobić, jeśli maszyna zatrzyma się podczas pracy?

Może to być spowodowane zabezpieczeniem przed przeciążeniem. Pozostaw urządzenie do ostygnięcia na około 15 minut. Po tym czasie jest ponownie gotowe do pracy. Upewnij się, że nie przeciążasz maszyny ciągłą pracą.

Jak wyregulować nachylenie GRIT GIS 150?

Poluzuj dwa dźwignie zaciskowe (24) znajdujące się po obu stronach maszyny. Ustaw urządzenie na żądanej wysokości roboczej, a następnie dokręć dźwignie. Sprawdź stabilność maszyny po regulacji.

INSTRUKCJA OBSŁUGI GRIT GIS 150 Fein

Tłumaczenie oryginalnej instrukcji eksploatacji.

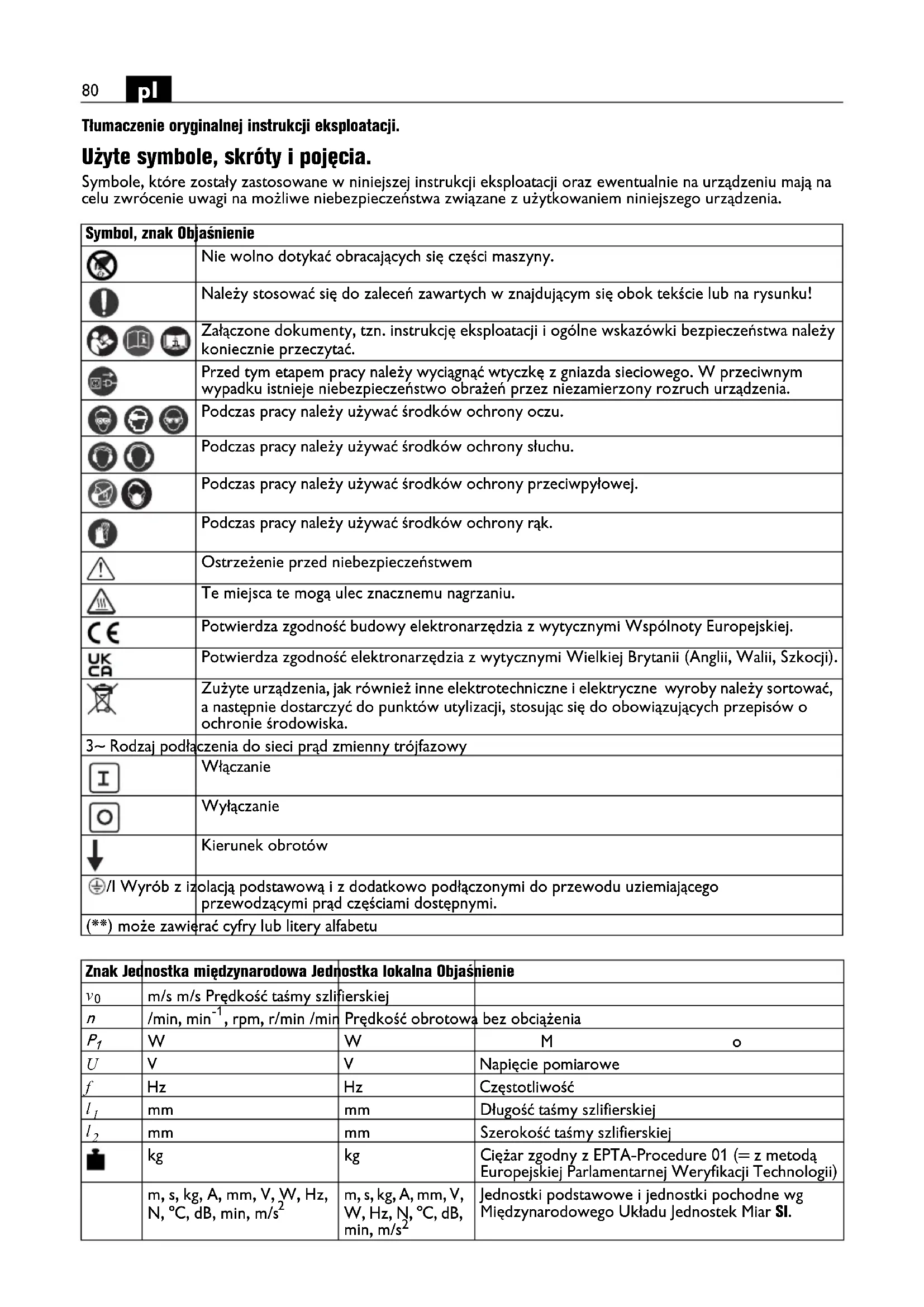

Użyte symbole, skróty i pojęcia.

Symbole, które zostały zastosowane w niniejszej instrukcji eksploatacji oraz ewentualnie na urządzeniu mają na celu zwrócenie uwagi na możliwe niebezpieczeństwa związane z użytkowaniem niniejszego urządzenia.

Symbol, znak Objąśnienie
		Nie wolno dotykać obracających się części maszyny.
		Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
		Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać.
		Przed tym etapem pracy należy wyciągnąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń przez niezamierzony rozruch urządzenia.
		Podczas pracy należy używać środków ochrony oczu.
		Podczas pracy należy używać środków ochrony słuchu.
		Podczas pracy należy używać środków ochrony przeciwpyłowej.
		Podczas pracy należy używać środków ochrony rąk.
		Ostrzeżenie przed niebezpieczeństwem
[WAT2]		Te miejsca te mogą ulec znacznemu nagrzaniu.
		Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
		Potwierdza zgodność elektronarzędzia z wytycznymi Wielkiej Brytanii (Anglii, Walii, Szkocji).
		Zużyte urządzenia, jak również inne elektrotechniczne i elektryczne wyroby należy sortować, a następnie dostarczyć do punktów utylizacji, stosując się do obowiązujących przepisów o ochronie środowiska.
	odzaj podłączenia do sieci prąd zmienny trójfazowy
		Włączanie
		Wyłączanie
		Kierunek obrotów
	Wyrób z izolacją podstawową i z dodatkowo podłączonymi do przewodu uziemiającego przewodzącymi prąd częściami dostępnymi.
	może zawierać cyfry lub litery alfabetu

Znak Jednostka międzynarodowa Jednostka lokalna Objąśnienie
v_0	m/s m/s Prędkość taśmy szlifierskiej
n	/min, min ^-1 , rpm, r/min /min	Prędkość obrotowa bez obciążenia
P_1	W	W	M o
U	V	V	Napięcie pomiarowe
f	Hz	Hz	Częstotliwość
l_1	mm	mm	Długość taśmy szlifierskiej
l_2	mm	mm	Szerokość taśmy szlifierskiej
	kg	kg	Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.

Dla własnego bezpieczeństwa.

Nie należy użytkować niniejszej maszyny przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych "Ogólnych wskazówek

bezpieczeństwa" (numer 3 41 30 054 06 1)i, a także zawartych w niej ilustracji, specyfikacji i wskazówek bezpieczeństwa.

Należy przestrzegać również odpowiednich krajowych przepisów w zakresie bezpieczeństwa elektrycznego, a także bezpieczeństwa i higieny pracy.

Nieprzestrzeganie wskazówek bezpieczeństwa, zawartych w wyżej wymienionych dokumentach grozi porażeniem prądem elektrycznym pożarem i/lub poważnymi obrażeniami ciała.

Niniejszą Instrukcję należy zachować na przyszłość do dalszych zastosowań i przekazać ją wraz z maszyną, w razie jej sprzedaży lub przekazania innym osobom.

Przeznaczenie maszyny.

Maszyna do szlifowania metalu (za wyjątkiem stopów magnezu), w odpowiednich warunkach atmosferycznych i przy zastosowaniu zatwierdzonych przez firmę FEIN narzędzi roboczych i osprzętu.

Szczególne przepisy bezpieczeństwa.

Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, może doprowadzić do utraty słuchu.

Nie należy nosić podczas pracy luźnego ubrania, biżuterii; długie włosy należy spinać. Luźne przedmioty mogą – mimo zamontowanych zabezpieczeń – zostać uchwycone przez części ruchome i spowodować obrażenia.

W żadnym wypadku nie należy używać zużytych, naderwanych lub uszkodzonych taśm szlifierskich. Należy ostrożnie obchodzić się z taśmami szlifierskimi i przechowywać je zgodnie z zaleceniami producenta. Nie wolno zginać taśm szlifierskich! Uszkodzone taśmy szlifierskie mogą się zerwać, zostać odrzucone i spowodować obrażenia.

Nie należy używać taśm szlifierskich ani innego osprzętu, który nie został specjalnie wyprodukowany lub atestowany przez producenta. To, że taśma szlifierska lub inny element osprzętu daje się zamocować w maszynie, nie gwarantuje bezpiecznego użytkowania.

Należy zawsze stosować zamontowane na maszynie urządzenia zabezpieczające. Wszystkie urządzenia zabezpieczające muszą być zamontowane na urządzeniu, aby osiągnąć maksymalne bezpieczeństwo obsługi urządzenia. Urządzenia zabezpieczające mają za zadanie chronić operatora przed kawałkami usuwanego materiału i przypadkowym kontaktem z taśmą ścierną. Uwaga! Zagrożenie pożarem lub wybuchem! Podczas szlifowania metali (np. aluminium) powstają pyły, które mogą spowodować pożar lub eksplożję. Nie należy użytkować maszyny w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.

Uwaga – niebezpieczeństwo pożaru! Podczas szlifowania części metalowych wytwarzane są żarzące się cząstki metalu i taśmy szlifierskiej, które zbierane są w specjalnym pojemniku na wióry. Przed przystąpieniem do opróżniania pojemnika na wióry, jego zawartość musi ulec dostatecznemu schłodzeniu. Wióry można wyrzucać wyłącznie do odpowiednich pojemników.

Należy zwrócić uwagę, aby nie narazić nikogo na niebezpieczeństwo spowodowane iskrami powstającymi podczas obróbki. Należy usunąć wszystkie łatwopalne materiały, znajdujące się w pobliżu. Podczas obróbki metali dochodzi do iskrzenia. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.

Obrabiany element musi zawsze ściśle przylegać do podłoża i prowadnicy. Nie wolno obrabiać zbyt małych lub zbyt cienkich elementów. Istnieje zagrożenie skaleczeniem spowodowane odrzucone obrabianym elementem.

Obrabiana powierzchnia może się rozgrzać do wysokiej temperatury. Nie wolno jej dotykać ręką.

Nie wolno w żadnym wypadku dotykać znajdującej się w ruchu taśmy szlifierskiej.

Istnieje niebezpieczeństwo skaleczenia się.

W niebezpiecznych sytuacjach należy natychmiast nacisnąć wyłącznik bezpieczeństwa. Maszyna działa jeszcze do 50 sekund siłą inercji.

Należy regularnie czyścić otwory wentylacyjne urządzenia. Dmuchawa silnika powoduje zassanie pyłu do obudowy. Zbyt duża ilość nagrodmadzonego pyłu może spowodować zagrożenie elektryczne.

Należy dbać o stabilną pozycję przy pracy i na odpowiednie wypoziomowanie maszyny. Przewrócenie się urządzenia podczas eksploatacji może spowodować poważne obrażenia,

Montażu wtyka maszyny może dokonać jedynie wykwalifikowany elektryk. Przewód ochronny w gnieździe zasilania musi być połączony z uziemieniem ochronnym sieci zasilania.

Przed przystąpieniem do konserwacji lub naprawy należy wyciągnąć wtyczkę z gniazda! W razie niezamierzonego włączenia maszyny może dojść do ciężkich obrażeń.

Należy regularnie przeprowadzań przeglądy elektryczne maszyny zgodnie z obowiązującymi przepisami

prawnymi. Niekontrolowane maszyny mogą spowodować porażenie prądem elektrycznym!

Przed przystąpieniem do użytkowania należy skontrolować kierunek obrotu silnika. W przypadku obrotów w niewłaściwym kierunku obrabiany przedmiot może zostać odrzucony i spowodować obrażenia. Zmiany kierunku obrotów silnika może dokonać jedynie wykwalifikowany elektryk.

Podczas włączania maszyny ani operator, ani osoby postronne nie powinny znajdować się zbyt blisko taśmy szlifierskiej. Taśma może się przerwać i spowodować poważne obrażenia ciała.

Obchodzenie się z niebezpiecznymi pyłami

Podczas obróbki ubytkowej za pomocą niniejszego narzędzia powstają pyły, które mogą stanowić zagrożenie.

Dotykanie lub wdychanie niektórych rodzajów pyłów, np. pyłów azbestowych lub z materiałów zawierających azbest, z powłok zawierających ołów, z metalu, z niektórych rodzajów drewna, minerałów, cząsteczek silikatu z materiałów zawierających kamień, środków zawierających rozpuszczalnik, substancji do ochrony drewna, farb przeciwporostowych może wywołać reakcje alergiczne i/lub choroby dróg oddechowych, raka i zaburzenia związane z płodnością. Ryzyko spowodowane wdychaniem pyłów zależy od stopnia ekspozycji. Zaleca się użycie systemu odsysania, dostosowanego do rodzaju pyłu jak również osobistego wyposażenia ochronnego, a także zadbanie o dobrą wentylację stanowiska pracy. Obróbkę materiałów zawierających azbest należy zlecić odpowiednim fachowcom.

W niesprzyjających warunkach może dojść do samozapalenia pyłów drewnianych i pyłów z metali lekkich, gorących mieszanek z pyłów szlifierskich i substancji chemicznych lub wręcz do eksplozji. Należy zapobiec, aby iskry powstające podczas obróbki spadały na pojemnik na pył; należy też unikać przegrzania się elektronarzędzia i obrabianego materiału. Należy regularnie opróżniać pojemnik na pył, przestrzegając przy tym wskazówek producenta obrabianego materiału, jak również obowiązujących przepisów danego kraju.

Przegład

1 Ostona górna
2 Śruba z pokrętem gwiaździstym do osłony przedniej
3 Ogranicznik
4 Ośłona przed iskrami
5 Śruby motylkowe osłony przed iskrami
6 Stół roboczy
7 Pojemnik na wióry
8 Sruba do pojemnika na wióry
9 Śruba z pokrętłem gwiaździstym do stołu roboczego
10 Sruba regulacyjna płyty ślizgowej do szlifowania dużych powierzchni
11 Dźwignia mocująca
12 Wyłącznik bezpieczeństwa
13 Śruba z pokrętem gwiaździstym do regulacji biegu taśmy

14 Wtyczka
15 Otwory wentylacyjne silnika
16 Włącznik/wyłącznik
17 Rolka kontaktowa
18 Płyta ślizgowa do szlifowania dużych powierzchni
19 Koło pasowe
20 Śruba do pokrywy bocznej
21 Pokrywa boczna
22 Króciec do odsysania pyłu
23 Tabliczka ze wskazówkami
24 Dźwignia mocująca do regulacji nachylenia
25 Sruby mocujące ogranicznik

Instrukcje montażowe.

Przymocować maszynę do podstawy Fein GIB/GIBE (zob. instrukcja montaż.)

Przytwierdzić podstawę do podłoża, stosując połączenia "kołek-śruba". Mocowania muszą wytrzymać siły występujące podczas pracy maszyny.

W wyniku niewłaściwego montażu może dojść do przewrócenia się podstawy lub stołu roboczego, albo do obsunięcia się maszyny z podstawy lub stołu podczas procesu obróbki, co może skutkować groźnymi wypadkami.

Przyłącze elektryczne

Przyłącza elektrycznego może dokonać jedynie wykwalifikowany elektryk.

Należy zwrócić uwagę na napięcie sieciowe: Napięcie sieciowe i częstotliwość źródła napięcia musi się zgodzać z wartościami umieszczonymi na tabliczce znamionowej maszyny.

Przed przystąpieniem do użytkowania należy skontrolować kierunek obrotu silnika. Zmiany kierunku obrotów silnika może dokonać jedynie wykwalifikowany elektryk.

Ustawienia.

Przed przystąpieniem do jakichkolwiek czynności obsługowych przy maszynie, należy wyjąć wtyczkę sieciową z gniazda.

Ustawianie nachylenia (Rys. 6).

Zwolnić obie dźwignie (24). Ustawić wysokość maszyny zgodnie z zapotrzebowaniem.

Ponownie dociągnąć obie dźwignie (24).

Ustawianie osłony przed iskrami (4).

Zwolnić obie śruby motylkowe (5) i ustawić osłone przed iskrami (4) w taki sposób, aby jak najbardziej osłonić taśmę szlifierską.

Ponownie dokręcić obie śruby motylkowe.

Ustawianie stołu roboczego (6) (Rys. 1).

Zwolnić śrubę z uchwytem gwiażdzistym (9) i ustawić wielkość szczeliny (prześwitu) na maks. 2 m m .

Ponownie dokręcić śrubę z uchwytem gwiaździstym.

Ustawić płytę ślizgową do szlifowania dużych powierzchni (18).

Podczas szlifowania płaskiego płyta ślizgowa (18) musi być ustawiona równolegle do taśmy szlifierskiej i stykać się z nią na całej swojej powierzchni.

Poluzować śrubę (20) i odchylić pokrywę boczną (21) w dół.

Zwolnić śruby (10) i wyregulować położenie płyty ślizgowej (18). Wielkość szczeliny może wynosić maksymalnie 2 mm!

Ponownie mocno dokręcić śruby (10).

Zamknąć pokrywę boczną (21), a następnie mocno dokręcić śrubę (20).

Ustawić wielkość szczeliny (prześwitu) przy ograniczniku (3) na 2 mm. Zwolnić w tym celu śruby (25) i ustawić położenie ogranicznika (3), a następnie dociągnąć śruby (25). (Rys. 2)

Regulacja biegu taśmy.

Włączyć urządzenie na krótką chwilę i skontrolować bieg taśmy. Wypośrodkować bieg taśmy za pomocą śruby z uchwytem gwiaździstym (13), w razie gdy przebiega ona za bardzo z prawej lub lewej strony.

W razie, gdy wypośrodkowanie nie jest moźlise: Oczyścić tarczę napędową (19) i kontaktową (17) przy użyciu sprężonego powietrza.

Skontrolować tarczę napędową i kontaktową pod kątem zużycia, zniekształcenia, korozji i uszkodzeń. Uszkodzone części należy natychmiast wymienić na nowe.

Wymiana taśmy szlifierskiej.

Przed przystąpieniem do jakichkolwiek czynności obsługowych przy maszynie, należy wyjąć kę sieciową z gniazda.

Poluzować śrubę (20) i odchylić pokrywę boczną (21) w dół.

Zwolnić śrubę z uchwytem gwiaździstym (9), a następnie usunąć płytę i pojemnik na wióry (7).

Przestawić dźwignię (11) w dół, aby odciążyć mocowanie.

Zdjąć starą taśmę.

Przed założeniem nowej taśmy, zwrócić uwagę na wskazówki dotyczące kierunku jej biegu,

umieszczone na jej tylnej stronie! Bieg taśmy musi być zgodny z kierunkiem obrotu tarczy napędowej.

Taśmę szlifierską należy położyć równocześnie na tarczy napędowej (19) i kontaktowej (17).

Przestawić dźwignię (11) do góry, aby napiąć taśmę.

Zamknąć pokrywę boczną (21), a następnie mocno dokręcić śrubę (20).

Zamontować płytę stołu (6) i

pojemnik na wióry (7).

Skontrolować wielkość szczeliny. (Rys. 1)

Włączyć maszynę i wyregulować bieg taśmy.

Wskazówki eksploatacyjne

Włączanie:

Odblokować wyłącznik bezpieczeństwa (12) i odchylić. Wcisnąć przycisk „I“ (16).

Wyłączanie:

Odchylić klapkę wyłącznika bezpieczeństwa (12). Wcisnąć przycisk „0“ (16).

Silnik maszyny pracuje jeszcze przez ok. 50 sekund po wyłączeniu!

Wyłącznik bezpieczeństwa:

W niebezpiecznych sytuacjach należy nacisnąć czerwony wyłącznik bezpieczeństwa, który spowoduje wyłączenie maszyny.

Zabezpieczenie przed przeciążeniem.

W razie trwałego wysokiego obciążenia przez dłuższy okres czasu maszyna wyłączana jest automatycznie. Po upływie ok. 15 minut maszyny ochłodzi się i jest gotowa do użytku.

Szlifowanie kontaktowe (Rys. 3+4).

Upewnić się, że śruba z uchwytem gwiaździstym (9) jest mocno dociągnięta.

Upewnić się, że górna osłona (1) zabezpieczona jest śrubą z uchwytem gwiaździstym (4), a pokrywa boczna (21) jest zamknięta.

Skontrolować wielkość szczeliny. (Rys. 1)

Skontrolować położenie płyty ślizgowej do szlifowania dużych powierzchni (18). Śruby (10) muszą się znajdować w dolnej pozycji.

Skontrolować, czy osłona przed iskrami (4) została właściwie ustawiona i zamocowana.

Włączyć maszynę i skontrolować bieg taśmy.

Położyć element przeznaczony do obróbki na płycie stołu.

Element należy prowadzić oboma rękami lub unieruchomić w zaciskach.

Szlifowanie płaskie (Rys. 5)

Poluzować śruby z pokrętłem gwiaździstym (4) i zdjąć górną osłone (1).

Upewnić się, czy prześwit został prawidłowo ustawiony. (Rys. 2)

Włączyć maszynę i skontrolować bieg taśmy.

Obrabiany element należy prowadzić oboma rękami, a po zakończeniu obróbki wyjąć górą.

Urządzenie do odsysania pyłu

Zaleca się zastosowanie systemu odsysania pyłu.

Maszynę można podłączyć do urządzenia odsysającego pył za pomocą króćca (22).

Wartość emisji hałasu

Bieg jałowy Szlifowanie

Pomierzony,

skorygowany

charakterystyką

częstotliwościową A

poziom ciśnienia

akustycznego na

stanowisku roboczym

L_ A (re 20 μPa), w

decybelach 80,5 94

Niepewność K_pA w

decybelach 4 4

Bieg jałowy Szlifowanie

Pomierzony, skorygowany charakterystyką częstotliwościową A poziom mocy akustycznej L_WA (re 1 pW), w decybelach 90 100,5

Niepewność K_wA , w decybelach 2,5 2,5

Warunki eksploatacji

Prędkość obrotowa (/min) 3 000 3 000

Material - ST 37

Wymiary - 8 x 40

Taśma szlifierska

GRIT by Fein

- 36Z

UWAGA: Suma z wartości pomiarowych emisji i przynależnych im niepewności stanowi górną granicę wartości, występujących przy pomiarach.

Należy stosować środki ochrony słuchu!

Wartości pomiarowe oznaczone zostały wg odpowiedniej normy wyrobu (por. ostatnią stronę niniejszej instrukcji eksploatacji).

Konserwacja i serwisowanie.

Napraw maszyny może dokonywać wyłącznie odpowiednio wykwalifikowana osoba, zgodnie z obowiązującymi przepisami.

Zalecamy zlecanie napraw w punktach serwisowych firmy FEIN, warsztatach autoryzowanych przez FEIN lub przedstawicielstwach firmy FEIN.

W przypadku uszkodzenia przyłącza maszyny, należy go zastąpić specjalnie przygotowanym przewodem, który można nabyć za pośrednictwem punktu serwisowego firmy FEIN.

Aktualna lista części zamiennych do niniejszej maszyny znajduje się pod adresem internetowym www.fein.com.

Codzienne prace konserwacyjne

Przedmuchować otwory wentylacyjne (15) na obudowie silnika oraz wszystkie specjalnie oznaczone miejsca przy pomocy spreżonego powietrza (zob. tabliczka (23)).

Maszynę należy oliwić raz dziennie w oznaczonych miejscach (zob. tabliczka (23)).

Podczas każdej wymiany taśmy szlifierskiej należy przeprowadzić kontrolę tarczy napędowej (19) i kontaktowej (17) pod kątem zużycia oraz ewentualnych uszkodzeń. Uszkodzoną elementy należy natychmiast wymienić na nowe.

Zwolnić śrubę z uchwytem gwiaździstym (9).

Wyjąć pojemnik na wióry (7), a następnie usunąć pył metalowy.

Przed przystąpieniem do opróżniania pojemnika na wióry, jego zawartość musi ulec dostatecznemu schłodzeniu. Wióry można wyrzucać wyłącznie do odpowiednich pojemników.

Ponownie osadzić opróżniony pojemnik na wióry i ustawić wielkość szczeliny.

Dociągnąć śrubę z pokrętem gwiaździstym (9).

Od zewnątrz oczyścić maszynę za pomocą sprężonego powietrza.

W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Taśma szlifierska, osłona przed iskrami (4)

Rękojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.

W zakres dostawy maszyny może wchodzić tylko część osprzętu, ukazanego na rysunkach lub opisanego w instrukcji eksploatacji.

Oświadczenie o zgodności.

Oświadczenie CE dotyczy tylko krajów Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu (EFTA) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku UE lub EFTA. Po wprowadzeniu wyrobu na rynek EU, znak UKCA traci ważność.

Oświadczenie UKCA (UK Conformity Assessed) dotyczy tylko Wielkiej Brytanii (Anglii, Walii i Szkocji) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku Wielkiej Brytanii. Po wprowadzeniu wyrobu na rynek brytyjski, znak CE traci ważność.

Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.

Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ochrona środowiska, usuwanie odpadów.

Opakowanie, wycofane z użycia maszyny i osprzęt należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Schematy połączeń.

Typ GIS75, GIS150 Strona 96

Typ GIS75 2V, GIS150 2V Strona 97
