NÁVOD K OBSLUZE GRIT GIS 150 Fein
Překlad původního návodu k obsluze.

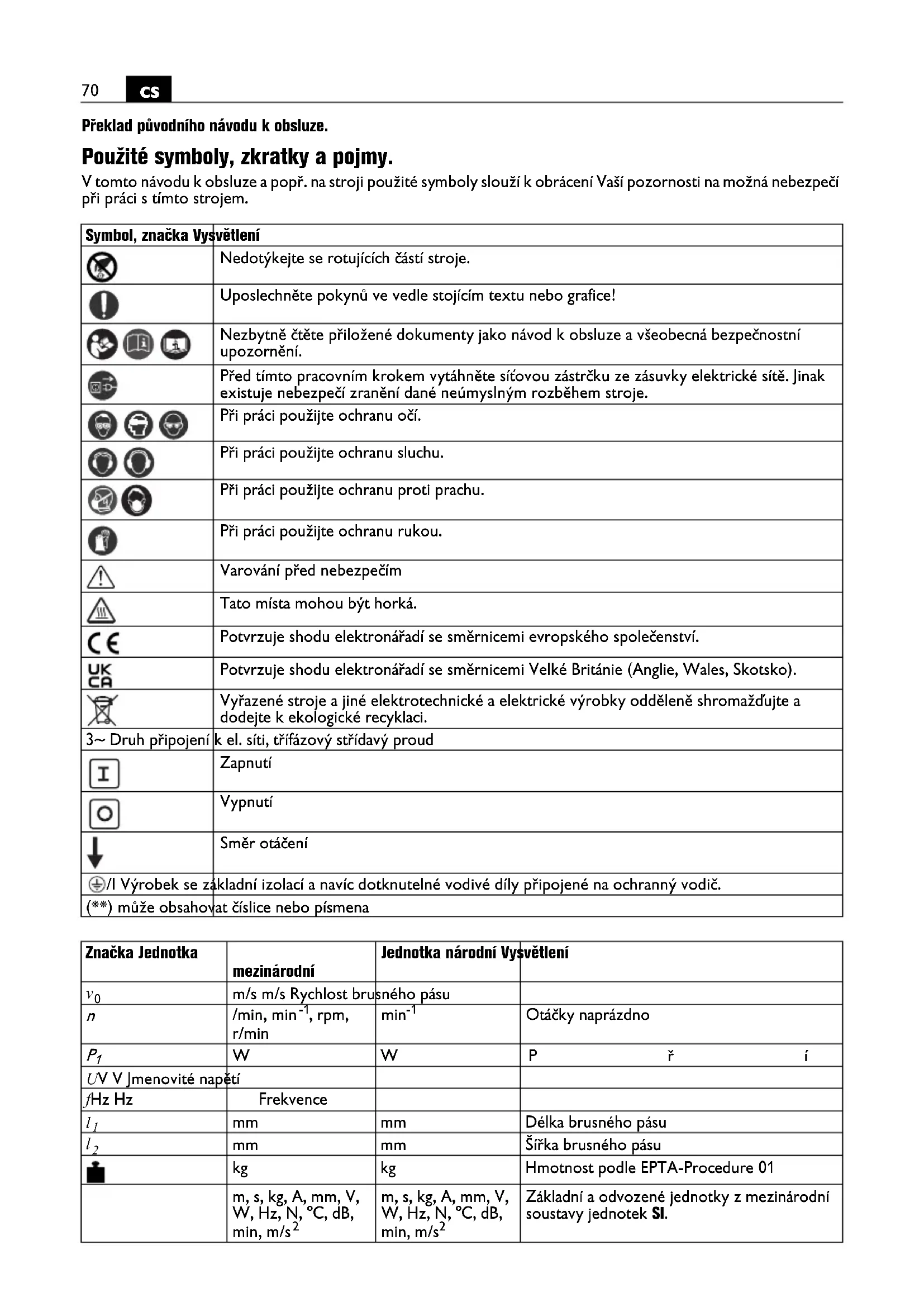

Použité symboly, zkratky a pojmy.
V tomto návodu k obsluze a popř. na stroji použité symboly slouží k obrácení Vaší pozornosti na možná nebezpečí při práci s tímto strojem.
| Symbol, značka Vysvětlení | ||
 | Nedotýkejte se rotujících částí stroje. | |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! | |
 |   | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Před tímto pracovním krokem vytáhněte síťovou zástrčku ze zásuvky elektrické sítě. Jinak existuje nebezpečí zranění dané neúmyslným rozběhem stroje. | |
 |   | Při práci použijte ochranu očí. |
| [SADH] | Při práci použijte ochranu sluchu. | |
 |  | Při práci použijte ochranu proti prachu. |
 | Při práci použijte ochranu rukou. | |
 | Varování před nebezpečím | |
 | Tato místa mohou být horká. | |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. | |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). | |
 | Vyřazené stroje a jiné elektrotechnické a elektrické výrobky odděleně shromažďujte a dodejte k ekologické recyklaci. | |
 | k el. síti, třífázový střídavý proud | |
 | Zapnutí | |
 | Vypnutí | |
 | Směr otáčení | |
| ⊕/I Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič. | ||
| (**) může obsahovat číslice nebo písmena | ||
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
| v_0 | m/s m/s Rychlost brusného pásu | ||
| n | /min, min ^-1 , rpm,r/min | min ^-1 | Otáčky naprázdno |
| P_1 | W | W | P rí í |
| UV V Jmenovité napětí | |||
| fHz Hz | Frekvence | ||
| l_1 | mm | mm | Délka brusného pásu |
| l_2 | mm | mm | Šířka brusného pásu |
| [AYKCI] | kg | kg | Hmotnost podle EPTA-Procedure 01 |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Základní a odvozené jednotky z mezinárodnísoustavy jednotek SI. | |
Pro Vaši bezpečnost.
Nepoužívejte tento stroj, dokud jste si důkladně nepřečetli a zcela nepochopili tento návod k obsluze a též přiložená „Všeobecná bezpečnostní upozornění“ (číslo spisu 3 41 30 054 06 1)
včetně vyobrazení, specifikací a bezpečnostních předpisů.
Dbejte rovněž příslušná národní ustanovení pro elektrickou bezpečnost a bezpečnost práce.
Nedbání bezpečnostních upozornění v uvedené dokumentaci může vést k zásahu elektrickým proudem, k požáru a/nebo k vážným zraněním.
Tento návod k obsluze uschovejte pro pozdější použití a při poskytnutí či prodeji stroje jej přiložte.
Určení stroje.
Stroj k broušení kovových materiálů (kromě hořčíku) pomocí firmou FEIN schválených brusných pásů v prostředí chráněném před povětrnostními vlivy.
Speciální bezpečnostní předpisy.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Při práci nenoste žádný volný oděv, šperky nebo volné, dlouhé vlasy. Volné předměty mohou být i přes ochranné přípravky zachyceny pohybujícími se díly a vést k poraněním.
Nepoužívejte žádné opotřebované, zatržené nebo silně zanesené brusné pásy. Zacházejte s brusnými pásy pečlivě a uskladňujte je podle pokynů výrobce. Brusné pásy nelámejte! Poškozené brusné pásy se mohou roztrhnout, odmrštit a někoho zranit.
Nepoužívejte žádné brusné pásy nebo jiné příslušenství, které není speciálně výrobcem vyvinuto či schváleno. Bezpečný provoz není samotný dán tím, že se brusný pás nebo příslušenství hodí k Vašemu stroji.
Vždy používejte na stroji se nacházející ochranná zařízení. Ochranná zařízení musejí být na stroji spolehlivě namontována tak, aby se dosáhlo nejvyšší míry bezpečnosti. Ochranná zařízení mají chránit obsluhu před odletujícími brusnými částicemi a neúmyslným dotykem s brusným pásem.
Pozor, nebezpečí požáru a výbuchu! Při broušení kovů (např. hliníku) vzniká prach, který může být hořlavý či výbušný. Neprovozujte stroj v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Pozor, nebezpeči požáru! Při broušení kovů vznikají žhavé částice kovu a brusného pásu, které se hromadí v nádobce na piliny. Obsah nádobky na piliny musí být před vyprázdněním dostatečně vychladnutý a smí se zlikvidovat pouze pomocí vhodných nádob.
Dbejte na to, aby žádné osoby nebyly ohroženy odletem jisker. Odstraňte z blízkosti hořlavé materiály. Při broušení kovů vzniká odlet jisker.
Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.
Obrobek musí vždy bezpečně přiléhat k opěrce při broušení a k dorazu. Přiliš malé nebo tenké obrobky se nesmějí opracovávat. Existuje nebezpečí poranění odmrštěným obrobkem.
Opracovávaná plocha může být velmi horká.
Nedotýkejte se jí rukou.
Nikdy se nedotýkejte běžícího brusného pásu. Existuje nebezpečí zranění.
V nebezpečné situaci ihned stiskněte bezpečnostní vypínací tlačitko. Stroj dobíhá až 50 sekund.
Pravidelně čistěte větrací otvory stroje. Ventilátor motoru vtahuje do tělesa prach. To může při nadměrném nahromadění kovového prachu způsobit elektrické ohrožení.
Dbejte na bezpečné umístění a vodorovné ustavení stroje. Překlopí-li se stroj během práce, může to způsobit těžká zranění.
Zástrčku stroje smí namontovat pouze odborník v oboru elektro. Ochranný vodič v síťové zásuvce musí být spojen s ochranným uzemněním elektrické sítě.
Při údržbě a opravě vytáhněte síťovou zástrčku! Zapne-li se neúmyslně stroj, pak to může vést k těžkým zraněním.
Elektrickou bezpečnost stroje nechte pravidelně zkontrolovat podle zákonných ustanovení. U neprověřených strojů existuje nebezpečí zásahu elektrickým proudem!
Před prvním uvedením do provozu zkontrolujte směr otáčení motoru. Při nesprávném směru otáčení může být obrobek odmrštěn a způsobit úrazy. Směr otáčení smí být změněn pouze odborníkem v oboru elektro.
Nikdy nestůjte Vy ani jiné osoby při zapnutí stroje přímo proti brusnému pásu. Brusný pás se může roztrhnout a způsobit těžká zranění.
Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.
Na první pohled.
1 Ochranný kryt, horní
2 Hvězdicový šroub ochranného krytu
3 Doraz
4 Ochrana proti jiskrám
5 Křídlové šrouby ochrany proti jiskrám
6 Opěrka při broušení
7 Nádobka na piliny
8 Šroub nádobky na piliny
9 Hvězdicový šroub opěrky při broušení
10 Seřizovací šroub opěry při rovinném broušení
11 Napínací páka
12 Bezpečnostní vypínací tlačitko
13 Hvězdicový šroub, seřízení běhu pásu
14 Zástrčka
15 Chladicí otvory motoru
16 Spínač
17 Kontaktní kotouč
18 Opěra pro rovinné broušení
19 Hnací kotouč
20 Šroub bočního krytu
21 Boční kryt
22 Hrdlo pro odsávání prachu
23 Stítek s upozorněními
24 Upínací páčka pro nastavení sklonu
25 Upevňovací šrouby dorazu
Pokyny k montáži.
Upevněte stroj na podstavec Fein GIB/GIBE (viz montážní návod).
Upevněte podstavec pomocí vhodných hmoždinek a šroubových spojů na podlahu. Upevnění musejí vyhovovat silám vyskytujícím se při práci.
Nesprávná montáž může vést k tomu, že se podstavec nebo pracovní stůl převrhne nebo se stroj během pracovního procesu uvolní z podstavce nebo pracovního stolu a způsobí těžké úrazy.
Elektrické připojení.
Elektrické připojení na straně stavby musí být provedeno odborníkem v oboru elektro.
Dbejte sitového napětí: Sitové napětí a frekvence zdroje napětí musí souhlasit s údaji na typovém štítku stroje.
Před prvním uvedením do provozu zkontrolujte směr otáčení motoru. Směr otáčení smí být změněn pouze odborníkem v oboru elektro.
Nastavení.
Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky.
Nastavení sklonu (obrázek 6).
Povolte obě upínací páčky (24). Nastavte stroj na potřebnou pracovní výšku.
Obě upínací páčky (24) opět pevně utáhněte.
Nastavení ochrany proti jiskrám (4).
Povolte oba křídlové šrouby (5) a ochranu proti jiskrám (4) nastavte tak, aby byl brusný pás co možná nejvíce zakrytý.
Oba křídlové šrouby opět pevně utáhněte.
Nastavení opěrky při broušení (6)(obrázek 1).
Povolte hvězdicový šroub (9) a nastavte rozměr štěrbiny na max. 2 mm.
Hvězdicový šroub opět utáhněte.
Nastavení opěry pro rovinné broušení (18).
Při rovinném broušení musí být opěra (18) vyrovnána rovnoběžně vůči brusnému pásu a dotýkat se jej na celé ploše.
Uvolněte šroub (20) a sklopte boční kryt (21) dolů.
Povolte šrouby (10) a opěru pro rovinné broušení (18) vyrovnejte. Rozměr štěrbiny smí činit maximálně 2 m m !
Šrouby (10) opět pevně utáhněte.
Zavřete boční kryt (21) a šroub (20) opět utáhněte.
Nastavte rozměr štěrbiny na dorazu (3) na 2 mm. K tomu povolte šrouby (25), doraz (3) nastavte a šrouby (25) opět pevně utáhněte. (obrázek 2)
Seřízení běhu pásu.
Stroj pouze krátce zapněte a zkontrolujte běh pásu.
Pokud se pás pohybuje vpravo nebo vlevo, seřiďte běh pásu pomocí hvězdicového šroubu (13) na střed.
Jestliže nelze seřídit běh pásu na střed:
Očistěte hnací kotouč (19) a kontaktní kotouč (17) tlakovým vzduchem.
Zkontrolujte obrus, deformaci a opotřebení hnacího a kontaktního kotouče. Poškozené díly nechte ihned vyměnit!
Výměna brusného pásu.
Před každou prací na stroji vytáhněte síťovou zástrčku ze zásuvky.
Uvolněte šroub (20) a sklopte boční kryt (21) dolů.
Povolte hvězdicový šroub (9) a odstraňte opěrku při broušení a nádobku na piliny (7).
Natočte páku (11) dolů pro odlehčení napínacího zařízení.
Odstraňte starý brusný pás.
Před nasazením nového brusného pásu si všimněte údaje o směru běhu na zadní straně brusného pásu! Musí
souhlasit se směrem otáčení hnacího kotouče.
Přiložte brusný pás současně na hnací kotouč (19) a kontaktní kotouč (17).
Natočte páku (11) nahoru pro napnutí brusného pásu.
Zavřete boční kryt (21) a šroub (20) opět utáhněte.
Namontujte opěrku při broušení (6) a nádobku na piliny (7).
Zkontrolujte rozměr štěrbiny opěrky při broušení. (obrázek 1)
Zapněte stroj a seřidťe běh pásu.
Pokyny k provozu.
Zapnutí:
Odjistěte a odklopte bezpečnostní vypínací tlačitko (12). Stlačte tlačitko „I“ (16).
Vypnutí:
Odklopte bezpečnostní vypínací tlačitko (12). Stlačte tlačitko „0“ (16).
Stroj po vypnutí ca. 50 sekund dobíhá.
Bezpečnostní vypínací tlačitko:
V nebezpečných situacích stlačte pro vypnutí stroje červené bezpečnostní vypínací tlačitko.
Ochrana proti přetížení.
Při delší dobu trvajícím vysokém zatížení se stroj vypne. Po ochlazení za ca. 15 minut je stroj opět připraven k použití.
Kontaktní broušení (obrázky 3+4).
Ujistěte se, že je hvězdicový šroub (9) pevně utažený.
Zajistěte, aby byl horní ochranný kryt (1) zajištěný pomocí hvězdicového šroubu (4) a boční kryt (21) uzavřený.
Zkontrolujte rozměr štěrbiny opěrky při broušení. (obrázek 1)
Zkontrolujte polohu opěry pro rovinné broušení (18).
Šrouby (10) se musejí nalézat ve spodní poloze.
Zkontrolujte, zda je ochrana proti jiskrám (4) správně nastavená a utažená.
Zapněte stroj a zkontrolujte běh pásu.
Položte obrobek pevně na opěrku při broušení.
Obrobek vedte oběma rukama nebo jej zafixujte v přípravku.
Rovinné broušení (obrázek 5)
Uvolněte hvězdicové otočné šrouby (4) a odstraňte horní ochranný kryt (1).
Zajistěte, aby byl rozměr štěrbiny správně nastavený. (obrázek 2)
Zapněte stroj a zkontrolujte běh pásu.
Obrobek vedte oběma rukama a po pracovním procesu jej dejte pryč směrem nahoru.
Odsávací zařízení
Doporučujeme používání odsávacího zařízení.
Stroj lze přes hrdlo (22) připojit na odsávací zařízení.
Hodnoty emisí hluku.
Běh naprázdno Broušení
Naměřená hodnocená
hladina emise
akustického tlaku A na
pracovišti L_pA (re 20
Nepřesnost K_ , v
decibelech 4 4
Naměřená hodnocená
hladina akustického
výkonu A L_wA (re 1 pW),
v decibelech 90 100,5
Nepřesnost K_WA , v
decibelech 2,5 2,5
Provozní podmínky
Počet otáček (/min) 3 000 3 000
Materiál - ST 37
Rozměr – 8 x 40
Brusný pás
GRIT by Fein
- 36Z
POZNÁMKA: součet z naměřené hodnoty emise a příslušné nepřesnosti představuje horní hranici hodnot, jež se mohou při měřeních vyskytnout.
Používejte ochranu sluchu!
Naměřené hodnoty zjištěny podle týkající se výrobkové normy (viz poslední strana tohoto návodu k obsluze).
Údržba a servis.
Opravu smí provádět pouze kvalifikovaný odborník podle platných předpisů.
Pro opravu doporučujeme servis FEIN, smluvní opravny FEIN a zastoupení FEIN.
Pokud je poškozené napájecí elektrické vedení, musí být nahrazeno speciálně připraveným napájecím vedením, jež je dostupné přes zákaznický servis FEIN.
Aktuální seznam náhradních dílů tohoto stroje naleznete na internetu na www.fein.com.
Denní údržba
Pomocí tlakového vzduchu vyfukujte chladící větrací otvory (15) na motorové skříni a označená místa (viz štítek s upozorněními (23)).
Stroj každý den olejujte na označených místech strojním olejem (viz štítek s upozorněními (23)).
Při každé výměně brusného pásu zkontrolujte opotřebení a poškození hnacího (19) a kontaktního kotouče (17). Poškozené díly nechte vyměnit.
Povolte hvězdicový šroub (9).
Odstraňte nádobku na piliny (7) a zlikvidujte kovový prach.
Obsah nádobky na piliny musí být před vyprázdněním dostatečně vychladnutý a smí se zlikvidovat pouze pomocí vhodných nádob.
Vyprázdněnou nádobku na piliny opět umístěte a nastavte rozměr mezery opěry pro broušení.
Hvězdicový šroub (9) utáhněte.
Stroj zvnějšku očistěte tlakovým vzduchem.
Následující díly můžete, je-li třeba, vyměnit sami:
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho stroje může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené stroje a příslušenství dodejte k opětovnému zhodnocení nepoškozující životní prostředí.
Schémata elektrického zapojení.
Typ GIS75, GIS150 strana 96
Typ GIS75 2V, GIS150 2V strana 97
Pre Vašu bezpečnost.
Pri údržbe a oprave vždy vytiahnite zástrčku zo zásuvky! Ak by sa stroj neúmyselne zapol, mohlo by to viest k vážnym poraneniam.
Uvolnite obe napínacie páky (24). Nastavte stroj na potrebnú pracovní výšku. Obe napínacie páky (24) opát utiahnite.
Obe krídlové skrutky znova utiahnite.
Uvolnite na tento účel skrutky25), nastavte doraz (3) a skrutky (25) opát utiahnite. (Obrázok 2)
Nastavenie (justovanie) pásu.
Zapnite stroj len len na malú chvílu a skontrolujte chod pásu.
Pred každou prácou na stroji vytiahnite zástrčku sietovej šnúry zo zásuvky.
Uvolnite skrutky (20) a sklopte bočný kryt (21). Uvolnite skrutku s hviezdicovou hlavou (9) a demontujte brúsnu podložku a nádobu na triesky (7).
Sklopte páku (11) smerom dole, aby ste odl'ahčili napínacie zariadenie.
Tlačidlo bezpečnostného vypínača (12) uvoľnite a odklopte. Tlačidlo „I“ (16) stlačte.
Vypnutie:
Tlačidlo bezpečnostného vypínača (12) vyklopte. Tlačidlo„0“ (16) stlačte.
Tlačidlo bezpečnostného vypínača:
V nebezpečnej situácii stlačte červené tlačidlo bezpečnostného vypínača, aby ste stroj zastavili.
Založte obrobok pevne na brúsnu podložku.
Vedte obrobok oboma rukami a po skončení pracovného úkonu ho odoberte smerom hore.
Odsávacie zariadenie
Hodnoty emisie hluku.
Volnobeh Brúsenie
Nameraná hodnota
emisie hladiny
akustického tlaku A na
pracovisku L_ A (re 20
μPa), v decibéloch 80,5 94
Nepresnost merania K_pA ,
Technické údaje 4 4
Nameraná hodnota A
hladiny akustického tlaku
L_wA (re 1 pW), v
decibeloch 90 100,5
Nepresnost merania
Počet obrátok (/min) 3 000 3 000
Materiál - ST 37
Rozmery - 8 x 40
Brúsny pás
GRIT by Fein
36Z
Používajte chrániče sluchu!
Údržba a autorizované servisné stredisko.
Demontujte nádobu na triesky (7) a odstráňte kovový prach.
Obsah nádoby na triesky treba nechať pred vyprázdnéním dostatočne vychladnúť a možno ho dat na likvidáciu len vysypaním do vhodnej nádoby.
Vyčistite stroj zvonku tlakovým vzduchom.
