KÄYTTÖOHJE GRIT GIS 150 Fein

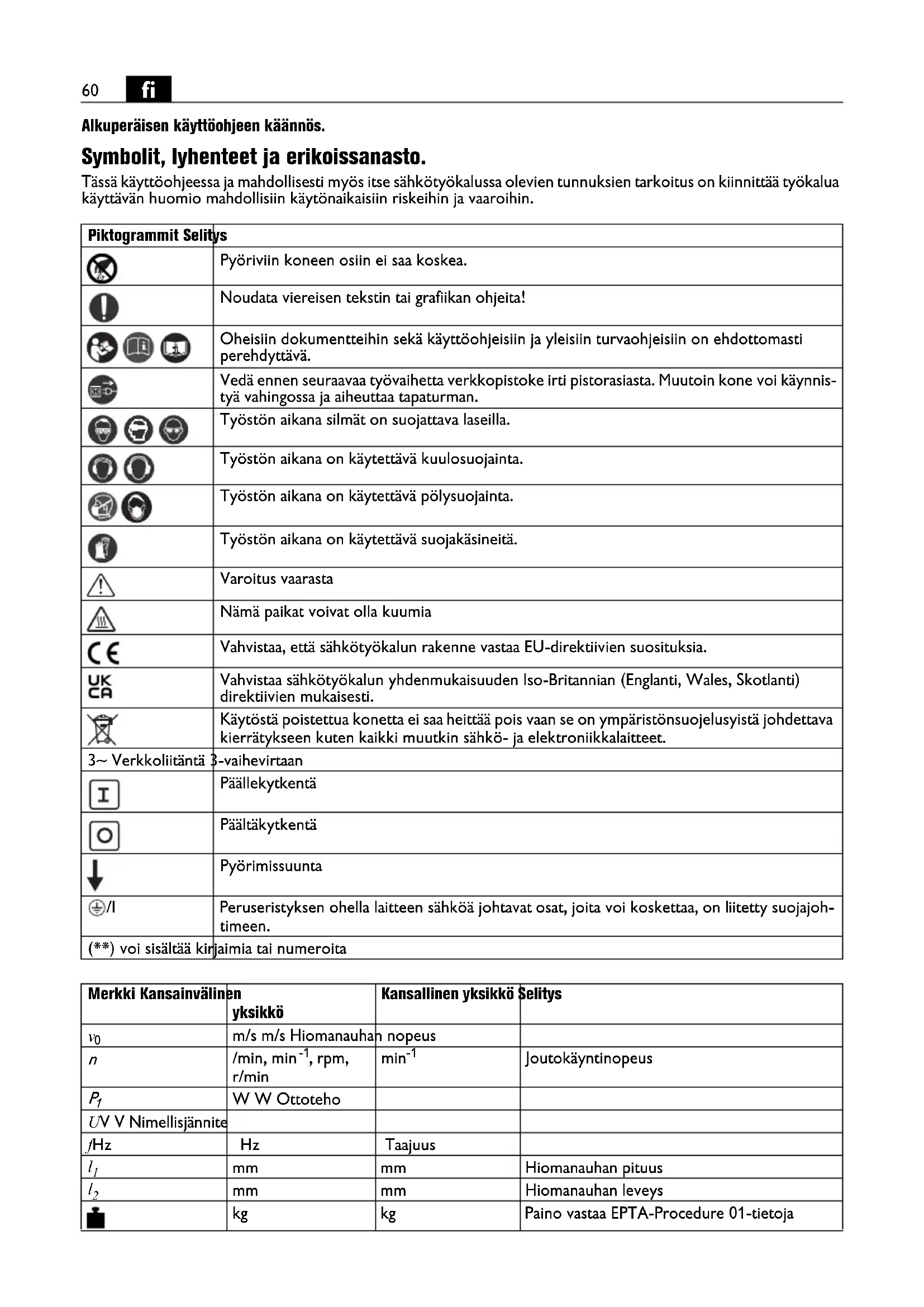

Alkuperäisen käyttöohjeen käännös. Symbolit, lyhenteet ja erikoissanasto. Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin. Piktogrammit Selitys Pyöriviin koneen osiin ei saa koskea. Noudata viereisen tekstin tai grafiikan ohjeita! Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnis- tyä vahingossa ja aiheuttaa tapaturman. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä pölysuojainta. Työstön aikana on käytettävä suojakäsineitä. Varoitus vaarasta Nämä paikat voivat olla kuumia Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet. 3~ Verkkoliitäntä 3-vaihevirtaan Päällekytkentä Päältäkytkentä Pyörimissuunta /I Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajoh- timeen. (**) voi sisältää kirjaimia tai numeroita Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys

mm mm Hiomanauhan leveys kg kg Paino vastaa EPTA-Procedure 01-tietoja61

Työturvallisuus. Älä käytä tätä konetta ennen kuin olet lukenut käyttöohjeen ja oheisen ”Yleiset turvallisuusoh- jeet” (asiakirjanumero 3 41 30 054 06 1) perus- teellisesti ja ymmärtänyt kaiken täydellisesti, myös kuvat, spesifikaatiot ja varotoimenpiteet. Ota myös huomioon asiaankuuluvat kansalliset sähkö- ja työturvallisuutta koskevat määräykset. Jos dokumenteissa selostettuja turvaohjeita laiminlyö- dään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma. Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön. Koneen käyttökohde. Kone metalliaineiden (paitsi magnesiumin) hiontaan Feinin sallimilla hiomanauhoilla, säältä suojatussa ympä- ristössä. Erityiset varotoimenpiteet. Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuu- losuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstös- sä syntyvä pöly. Pitkäaikainen altistuminen melulle saat- taa heikentää kuuloa. Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla lait- teen liikkuviin osiin osuessaan ja aiheuttaa tapaturman. Kuluneita, repeytyneitä tai pahoin likaantuneita hioma- nauhoja ei saa käyttää. Käsittele hiomanauhoja huolel- lisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Hiomanauhoja ei saa taittaa! Vioittunut hiomanauha voi revetä ja singota irti voimalla, mistä voi seurata tapaturma. Vain sellaisia hiomanauhoja tai lisätarvikkeita saa käyttää, jotka työkalun valmistaja on kehittänyt tai hyväksynyt. Muunlainen hiomanauha tai lisätarvike ei välttämättä ole turvallinen käyttää, vaikka se sopisikin koneeseen. Käytä aina koneeseen kuuluvia suojalaitteita. Suojalait- teet on kiinnitettävä koneeseen pitävästi, jolloin saavu- tetaan optimaalisin suoja. Suojalaitteiden tarkoitus on suojata konetta käyttävää hionnassa ilmaan sinkoilevilta hiukkasilta sekä kosketussuojata häntä hiomanauhalta. Huomio palo- ja räjähdysvaara! Metallin hionnassa (esim. alumiini) syntyy pölyä, joka voi olla palavaa tai räjähdysherkkää. Älä käytä konetta palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita. Huomio tulipalovaara! Metallin hionnassa syntyy heh- kuvia metalli- ja hiomanauhahiukkasia, jotka kerätään lastusäiliöön. Lastusäiliön sisältö on jäähdytettävä riittä- västi ennen tyhjennystä ja siitä tulee huolehtia ainoas- taan sopivien säiliöiden avulla. On varottava, ettei kipinöinnöistä ole varaa muille lähellä oleville. Poista kaikki palavat materiaalit työstö- paikan läheltä. Metalleja hiottaessa syntyy kipinöintiä. Katso, että muut pysyvät turvallisella etäisyydellä työ- kohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sin- koutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia. Työkappaleen on aina oltava pitävästi hioma-aluslaa ja rajoitinta vasten. Liian pienet tai ohuet työkappaleet eivät sovellu työstettäviksi koneella. Työtapaturmen vaara, jos työkappale sinkoaa irti koneesta. Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos- kettaa paljaalla kädellä. Pyörivää hiomanauhaa ei saa missään tapauk- sessa koskettaa. Siitä seuraa tapaturman vaara. Vaaratilanteissa on heti painettava hätä-seis-paini- kietta. Kone jälkikäy vielä noin 50 sekuntia. Koneen ilmanvaihtoaukot on puhdistettava säännölli- sesti. Moottorin tuuletin kerää pölyä konekotelon sisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta. Koneen on oltava tukevasti paikallaan vaakatasossa olevalla alustalla. Jos kone kaatuu työstön aikana, siitä voi aiheutua vakava työtapaturma. Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan. Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii- tä voi aiheutua vakava työtapaturma. Koneen sähkötekninen turvallisuus on annettava tar- kastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun! Ennen koneen ensimmäistä käyttökertaa on tarkastet- tava koneen pyörimissuunta. Jos pyörimissuunta on väärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapa- turman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Kun kone käynnistetään, on katsottava, ettei kukaan seiso välittömästi hiomanauhan vieressä. Jos hioma- nauha repeää, se voi aiheuttaa vakavan tapaturman. m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys62

Terveydelle vaarallisten pölyjen käsittely Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä. Tietyntyyppisen pölyn koskettaminen tai hengittämi- nen voi aiheuttaa allergisia reaktioita ja/tai hengitystei- den sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoi- sista materiaaleista erittyvistä silikaateista, maalinpoisto- aineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopi- vaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi. Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on nouda- tettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä. Laitteen osat. 1 Suojakansi, ylä 2 Suojakannen tähden muotoinen ruuvi 3 Rajoitin 4 Kipinäsuojus 5 Siipiruuvit, kipinäsuojus 6 Hioma-alusta 7 Kipinalaatikko 8 Lastusäiliön ruuvi 9 Hioma-alustan lukkoruuvi 10 Säätöruuvi, pintahoima-alusta 11 Kiristinvipu 12 Hätä-seis-painike 13 Hiomanauhan säätöruuvi 14 Pistoke 15 Moottorin jäähdytysilma-aukot 16 Käynnistyskytkin 17 Kontaktilevy 18 Tuki tasohiontaan 19 Käyttöpyörä 20 Sivusuojuksen ruuvi 21 Sivusuojus 22 Aukko pölynpoistoa varten 23 Ohjekilpi 24 Kaltevuuden asetuksen kiristysvipu 25 Vasteen kiinnitysruuvit Asennusohjeet. Kiinnitä kone Fein-konealustaan GIB/GIBE (katso asen- nusohje). Kiinnitä konealusta lattiaan sopivilla vaarna/ruuviliitok- silla. Kiinnitysten on kestettävä työssä esiintyvät voimat. Jos asennus on tehty väärin, sen seurauksena alusta tai työpöytä voi kaatua tai kone irrota työstön aikana alus- tasta tai työpöydästä, mistä seuraa paha työtapaturma. Sähköliitäntä. Sähköliitäntä koneen käyttökohteessa on annet- tava tehdä ammattitaitoisen sähköasentajan toi- mesta. Huomio verkkojännite: Verkkovirran jännitteen ja taa- juuden on oltava sama kuin sähkökoneen tyyppikilvessä ilmoitetut tiedot. Ennen koneen ensimmäistä käyttökertaa on tarkastet- tava koneen pyörimissuunta. Pyörimissuunnan saa vaih- taa ainoastaan ammattitaitoinen sähköasentaja. Asetukset. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Kaltevuussäätö (Kuva 6). Avaa molemmat kiristysvivut (24). Aseta kone tarvitta- valle työkorkeudelle. Kiristä molemmat kiristysvivut (24) uudelleen. Kipinäsuojuksen (4) säätö. Löysää molemmat siipiruuvit (5) ja säädä kipinäsuojus (4) niin, että se peittää hiomanauhan mahdollisimman hyvin. Kiristä sitten molemmat siipiruuvit taas kiinni. Kipinäsuojuksen (6) säätö (Kuva 1). Löysää lukkoruuvia (9) ja säädä välys suurimmillaan mit- taan 2 mm. Kiristä sitten lukkoruuvi taas kiinni. Tasohiomapinnan (18) säätö. Tasohionnassa on tasohiontapinta (18) säädettävä samansuuntaiseksi hiomanauhan kanssa on sen oltava kosketuksissa koko pintaan. Löysää ruuvia (20) ja käännä sivusuojus (21) alas. Avaa ruuvit (10) ja vaaita tasohioma-alusta (18). Välys- mitta saa olla maks. 2 mm! Kiristä sitten ruuvit (10) taas kiinni. Sulje sivusuojus (21) ja kiristä ruuvi (20) taas kiinni. Aseta vasteen (3) välysmitta arvoon 2 mm. Tee tämä avaamalla ruuvit (25), asettamalla vaste (3) ja kiristämällä ruuvit (25) uudelleen. (Kuva 2) Hiomanauhan säätö. Kytke kone päälle vain hetkeksi ja tarkasta hiomanauhan kulku. Jos hiomanauha puoltaa jommalle kummalle sivulle, säädä sen asentoa säätöruuvilla (13) niin, että nauha pyörii keskellä. Jos nauhaa ei saada säädettyä keskelle: Puhdista käyttöpyörä (19) ja kontaktipyörä (17) paineil- malla. Tarkasta käyttö- ja kontaktipyörän kunto: kulumat, mahdolliset muotoviat tms. Vialliset osat on annettava uusia välittömästi! Hiomanauhan vaihto. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Löysää ruuvia (20) ja käännä sivusuojus (21) alas.63

Avaa tähtikahvaruuvit (9) ja poista hioma-alusta ja lastu- säiliö (7). Käännä vipu (11) alas kiinnityslait- teen höllentämiseksi. Poista hiomanauha. Kun kiinnität uuden hiomanauhan, tarkista ensin sen pyörimissuunta nauhan sisäpinnalta. Pyörimissuun- nan on oltava sama kuin käyttöpyörän pyörimissuun- nan. Aseta hiomanauha sekä käyttöpyörän (19) että kontak- tipyörän (17) varaan. Käännä vipu (11) ylös hiomanauhan kiristämiseksi. Sulje sivusuojus (21) ja kiristä ruuvi (20) taas kiinni. Asenna hioma-alusta (6) ja lastusäiliö (7). Tarkista hioma-alustan välysmitta. (Kuva 1) Kytke kone päälle ja säädä hiomanauhan asentoa. Käyttövinkkejä. Käynnistys: Vapauta hätä-seis-painikkeen (12) lukitus ja käännä pai- nike ylös. Paina painiketta ”I” (16). Pysäytys: Käännä hätä-seis-painike (12) ylös. Paina painiketta ”0” (16). Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan. Hätä-seis-painike: Vaaratilanteessa kone pysäytetään punaisella hätä-seis- painikkeella. Ylikuormitussuoja. Jos konetta käytetään pitempään korkealla kuormituk- sella, siitä katkeaa virta automaattisesti. Sen jälkeen koneen on annettava jäähtyä n. 15 minuuttia, ennen kuin työstöä voi jatkaa. Kontaktihionta (kuvat 3+4) Varmista, että lukkoruuvi (9) on kiristetty. Katso, että ylempi suojakansi (1) on varmistettu tähti- ruuvilla (4) ja sivuttainen kansi (21) on kiinni. Tarkista hioma-alustan välysmitta. (Kuva 1) Tarkista tasohiomapinnan asento (18). Ruuvien (10) on oltava alemmassa asennossa. Katso, että hiomasuojus (4) on oikeassa asennossa ja kireällä. Kytke kone päälle ja tarkasta hiomanauhan asento. Aseta työstökappale tiiviisti hionta-alustaa vasten. Työstökappaletta on liikutettava molemmin käsin tai sen voi lukita paikalleen sopivaan aputelineeseen. Tasohionta (kuva 5) Löysää tähtiruuvit (4)/(1) ja ota ylempi suojakansi irti. Varmista, että välysmitta on säädetty oikein. (Kuva 2) Kytke kone päälle ja tarkasta hiomanauhan asento. Pidä työkappaletta työstön aikana kiinni molemmin käsin ja nosta se irti koneesta työstön päätteeksi. Pölynpoisto Suositamme käyttämään poistoimuria. Koneessa olevaan liitäntäaukkoon (22) voidaan yhdistää pölynpoistoimuri. Melupäästöarvot. Kunnossapito, huolto. Kunnostustyöt saa suorittaa ainoastaan ammatti- taitoinen asentaja voimassa olevia määräyksiä noudattaen. Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen- myyjältä. Mikäli koneen liitäntäjohto on vioittunut, se on vaihdet- tava erikoisvalmisteiseen liitäntäjohtoon, jollaisen voi tilata FEIN-palvelusta. Tähän koneeseen kuuluvan päivitetyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Päivittäiset huoltotoimet Puhdista moottorin kotelossa olevat ilmanvaihto- aukot (15) ja muut merkityt kohteet (vrt. ohje- kilpi (23)) paineilmalla. Öljyä päivittäin koneen merkityt kohteet koneöl- jyllä (ks. ohjekilpi (23)). Tarkasta aina hiomanauhan vaihdon yhteydessä käyttö- (19) ja kontaktipyörien (17) kunto, mahdolliset kulumat tai vauriot. Anna uusia vioittuneet osat. Löysää lukkoruuvia (9). Poista lastulaatikko (7) ja huolehdi metallipölystä. Lastulaatikon sisällys tulee olla riittävän jäähtynyttä ennen tyhjennystä, ja sen saa hävittää ainoastaan sopi- viin säiliöihin. Tyhjäkäynti Hionta Mitattu A-painotettu äänenpainetaso työpis- teessä

(re 20 μPa) desibeleinä 80,5 94 Epätarkkuus

desibe- leinä 4 4 Mitattu A-painotettu äänitehon taso

(re 1 pW) desibeleinä 90 100,5 Epätarkkuus

desibe- leinä 2,5 2,5 Käyttöedellytykset Kierrosluku (/min) 3 000 3 000 Materiaali – ST 37 Mitat – 8 x 40 Hiomanauha

GRIT by Fein 36Z HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen yläraja, jotka voidaan havaita mittauksissa. Käytä kuulosuojainta! Mitta-arvot on laskettu vaadittua tuotestandardia nou- dattaen (ks. käyttöohjeiden viimeinen sivu).64

Asenna tyhjennetty lastulaatikko takaisin ja aseta hioma-alustan välysmitta. Kiristä tähdenmuotoinen ruuvi (9). Puhdista koneen ulkopinta paineilmalla. Seuraavat osat voi tarvittaessa vaihtaa itse: Hioma- nauha, kipinäsuojus (4) Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussi- sältöön. EU-vastaavuus. CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCA- merkinä menettää voimassaolonsa. UKCA-tiedonanto koskee vain brittimarkkinoita (Eng- lanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitet- tuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ympäristönsuojelu, jätehuolto. Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen. Liitäntäkaaviot. Tyyppi GIS75, GIS150 sivu 96 Tyyppi GIS75 2V, GIS150 2V sivu 9765
