Typ produktu	Stacionárna pásová brúska (brúska)
Značka	Fein
Model	GRIT GIS 150
Otáčky naprázdno	3000 ot./min
Elektrické napájanie	Trojfázový, 400 V, 50 Hz (odhad)
Určené použitie	Brúsenie kovov (okrem horčíka) v suchom prostredí
Núdzové zastavenie	Červené tlačidlo, zastavenie cca 50 s
Ochrana proti iskrám	Nastaviteľný ochranný kryt
Horný ochranný kryt	Odstrániteľný na brúsenie rovných plôch
Brúsny podstavec	Nastaviteľný, medzera max. 2 mm
Doraz	Nastaviteľný, medzera max. 2 mm
Centrovanie pásu	Pomocou hviezdicovej skrutky na boku
Nádoba na triesky	Integrovaná, potrebné pravidelné vyprázdňovanie
Odsávanie prachu	Možné cez hadicu (22)
Denná údržba	Mazanie a vyfukovanie vetracích otvorov
Výmena brúsneho pásu	Upínacia páka, jednoduchý postup
Ochrana proti preťaženiu	Automatické zastavenie, ochladenie cca 15 min
Požadované ochranné prostriedky	Okuliare, chrániče sluchu, protiprachová maska, rukavice
Záruka	Podľa národnej legislatívy + vyhlásenie výrobcu
Zhoda	CE, UKCA

Často kladené otázky - GRIT GIS 150 Fein

Ako vycentrovať brúsny pás na GRIT GIS 150?

Stručne zapnite zariadenie a sledujte pohyb pásu. Ak sa odchýli, pomocou hviezdicovej skrutky (13) upravte jeho chod: otočte doprava, ak pás ide doprava, doľava, ak ide doľava. Ak sa centrovanie nezlepší, vyčistite hnacie a kontaktné kolesá stlačeným vzduchom a skontrolujte ich opotrebenie.

Ako vymeniť brúsny pás na GRIT GIS 150?

Uistite sa, že je stroj odpojený. Otvorte bočný kryt (21) uvoľnením skrutky (20). Povoľte hviezdicovú skrutku (9) a odstráňte brúsny podstavec a nádobu na triesky. Stlačte upínaciu páku (11) na uvoľnenie pásu. Vymeňte opotrebovaný pás pri dodržaní smeru otáčania uvedeného na zadnej strane. Zdvihnite páku, zatvorte kryt a nastavte centrovanie.

Ako nastaviť brúsny podstavec pre rovné plochy?

Povoľte skrutku (20) a otvorte bočný kryt (21). Povoľte skrutky (10) a potom nastavte brúsny podstavec pre rovné plochy (18) rovnobežne s brúsnym pásom. Medzera nesmie presiahnuť 2 mm. Utiahnite skrutky, zatvorte kryt a skontrolujte medzeru hlavného podstavca.

Aká je rýchlosť otáčania GRIT GIS 150?

Otáčky naprázdno sú 3000 ot./min (otáčky za minútu). Táto rýchlosť je vhodná na brúsenie kovov s brúsnymi pásmi schválenými spoločnosťou Fein.

Ako použiť núdzové zastavenie?

V prípade nebezpečenstva okamžite stlačte červené tlačidlo núdzového zastavenia (12). Stroj sa zastaví približne za 50 sekúnd. Na opätovné spustenie odblokujte tlačidlo potiahnutím nahor a stlačte tlačidlo Štart (I).

Aké ochranné prostriedky mám nosiť?

Vždy noste ochranu očí (bezpečnostné okuliare alebo tvárový štít), chrániče sluchu, protiprachovú masku, rukavice a odolnú zásteru. Zviažte dlhé vlasy a vyhýbajte sa voľnému oblečeniu.

Ako denne udržiavať stroj?

Každý deň vyfúkajte stlačeným vzduchom vetracie otvory (15) a označené oblasti. Namastite body uvedené na inštrukčnej tabuľke (23) olejom. Pri výmene pásu skontrolujte stav hnacích a kontaktných kolies. Po vychladnutí vyprázdnite nádobu na triesky.

Môžem pripojiť vysávač na GRIT GIS 150?

Áno, stroj je vybavený hadicou na odsávanie prachu (22). Môžete k nej pripojiť vhodné odsávacie zariadenie na zachytávanie kovového prachu a zníženie rizika požiaru.

Čo robiť, ak sa stroj počas používania zastaví?

Môže to byť spôsobené ochranou proti preťaženiu. Nechajte zariadenie vychladnúť približne 15 minút. Po tejto dobe je opäť pripravené na prevádzku. Uistite sa, že stroj nezaťažujete nepretržite nad rámec jeho kapacity.

Ako nastaviť náklon GRIT GIS 150?

Povoľte dve upínacie páky (24) umiestnené na každej strane stroja. Nastavte zariadenie do požadovanej pracovnej výšky a potom páky utiahnite. Po nastavení skontrolujte, či je stroj stabilný.

NÁVOD NA OBSLUHU GRIT GIS 150 Fein

brusný pás, ochranu proti jiskrám (4)

Záruka a ručení.

Technické podklady u:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

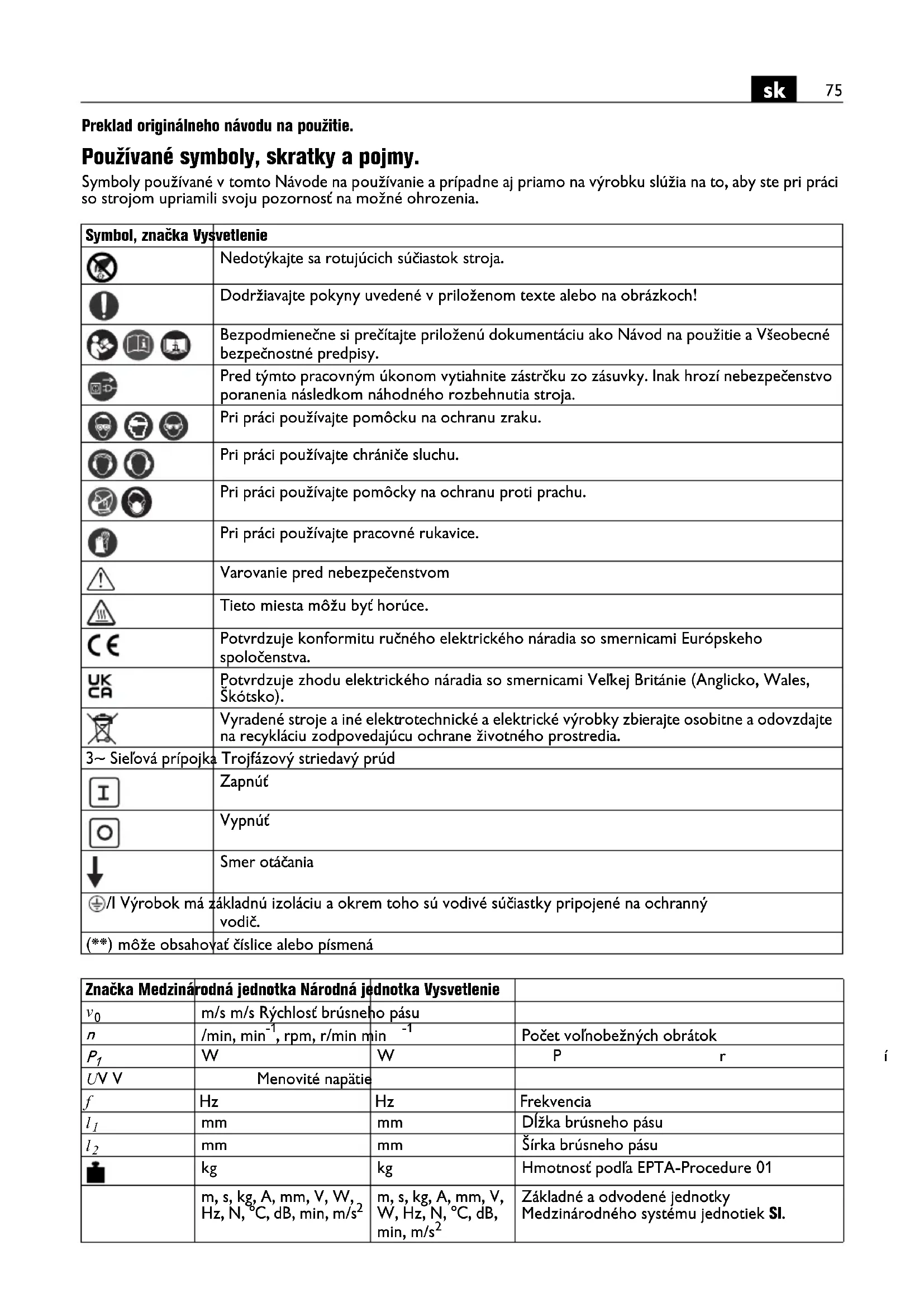

Preklad originálneho návodu na použitie.

Používané symboly, skratky a pojmy.

Symboly používané v tomto Návode na používanie a prípadne aj priamo na výrobku slúžia na to, aby ste pri práci so strojom upriamili svoju pozornosť na možné ohrozenia.

Symbol, značka Vysvetlenie
		Nedotýkajte sa rotujúcich súčiastok stroja.
		Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
		Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
		Pred týmto pracovným úkonom vytiahnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja.
		Pri práci používajte pomôcku na ochranu zraku.
		Pri práci používajte chrániče sluchu.
		Pri práci používajte pomôcky na ochranu proti prachu.
		Pri práci používajte pracovné rukavice.
		Varovanie pred nebezpečenstvom
		Tieto miesta môžu byť horúce.
		Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
		Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko).
		Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia.
	iel’ová prípojka	Trojfázový striedavý prúd
		Zapnút
		Vypnút
		Smer otáčania
[BAKW]	Výrobok má základnú izoláciu a okrem toho sú vodivé súčiastky pripojené na ochranný vodič.
	möže obsahovať číslice alebo písmená

Značka Medzinárodná jednotka Národná jednotka Vysvetlenie
v_0	m/s m/s Rýchlosť brúsneho pásu
n	/min, min ^-1 , rpm, r/min min ^-1		Počet vol'nobežných obrátok
P_1	W	W	P r
UV V	Menovité napätie
f	Hz	Hz	Frekvencia
l_1	mm	mm	DÍžka brúsneho pásu
l_2	mm	mm	Šírka brúsneho pásu
	kg	kg	Hmotnosť podľa EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Základné a odvodené jednotkyMedzinárodného systému jednotiek SI.

Nepoužívajte tento stroj skôr, ako si dôkladne prečítate tento Návod na používanie ako aj priložené “Všeobecné bezpečnostné pokyny” (spisové číslo 3 41 30 054 06 1) a skôr, ako úplne porozumiete ich obsahu, vrátane obrázkov, špecifikácií a bezpečnostných pokynov.

Dodržiavajte aj príslušné národné predpisy o

elektrickej bezpečnosti a ochrane zdravia pri práci.

Nedodržanie bezpečnostných pokynov v menovanej dokumentácii môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne poranenie.

Uschovajte tento Návod na používanie na neskoršie používanie a v prípade predaja alebo odovzdania stroja inému ho odovzdajte spolu so strojom.

Určenie stroja.

Stroj je určený na brúšenie kovových materiálov (okrem magnézia) s použitím brúsnych pásov schválených firmou Fein v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia.

Špeciálne bezpečnostné pokyny.

Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.

Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.

Pri práci nemajte nikdy na sebe volné oblečenie, ozdoby a šperky a nikdy nepracujte s rozpustenými dlhými vlasmi. Napriek ochranným prvkom môžu pohybujúce sa súčiastky náradia zachytiť volné predmety a spôsobit Vám poranenie.

Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo silne zanesené. S brúsnymi pásmi manipulujte opatrne a uschovávajte ich podľa pokynov výrobcu. Brúsne pásy neprelamujte!

Poškodené brúsne pásy by sa mohli roztrhnút, mohli by byť náradím vymrštené a spôsobit niekomu poranenie.

Nikdy nepoužívajte brúsne pásy alebo iné príslušenstvo, ktoré nebolo špeciálne vyvinuté výrobcom stroja, alebo nebolo ním schválené. Bezpečnú prevádzku nezabezpečuje samotná okolnosť, že brúsny pás alebo príslušenstvo sa na stroj hodia (pasujú).

Pracujte zásadne vždy s všetkých použitím ochranných prvkov, ktoré sa nachádzajú na stroji. Ochranné prvky musia byť namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prvky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi čiastočkami a neúmyselným dotykom s brúsnym pásom.

Pozor! Nebezpečenstvo požiaru a výbuchu! Pri brúsení kovov (napríklad hliníka) vzniká prach, ktorý môže byt' horl'avý alebo výbušný. Nepoužívajte tento stroj v blízkosti horl'avých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť.

Pozor, nebezpečenstvo požiaru! Pri brúsení kovov vznikajú žeravé čiastočky kovu a brusiva, ktoré sa zbierajú do nádoby na triesky. Obsah nádoby na triesky treba nechať pred vyprázdnéním dostatočne vychladnút a možno ho dať na likvidáciu len vysypaním do vhodnej nádoby na odpad.

Dávajte pozor na to, aby žiadne osoby neboli ohrozené odletujúcimi iskrami. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje velký prúd iskier.

Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.

Obrobok musí vždy spolahlivo priliehať k brúsnej podložke a k dorazu. Velmi malé alebo tenké obrobky sa nesmú obrábať. Hrozí nebezpečenstvo poranenia prudko vyhodeným obrobkom.

Obrábaná plocha môže byť velmi horúca. Nedotýkajte sa jej preto rukou.

Nikdy sa nedotýkajte bežiaceho brúsneho pásu. Hrozí nebezpečenstvo poranenia.

V prípade nebezpečenstva okamžite stlačte tlačidlo bezpečnostného vypínača. Stroj dobieha až do 50 sekúnd.

Pravidelne čistite vetracie otvory stroja. Ventilátor motora vťahuje kovový prach dovnútra stroja. To môže spôsobit pri nadmernom nahromadení kovového prachu ohrozenie elektrickým prúdom.

Zabezpečte správne postavenie a vodorovní únštaláciu stroja. Ak by sa stroj počas práce prevrátil, mohlo by to viest k vážnym poraneniam.

Zástrčku stroja smie namontovať len vyučený elektrikár. Ochranný vodič v zásuvke musí byť spojený s ochranným uzemnením elektrickej siete.

Dávajte v pravidelných intervaloch kontrolovať elekterickú bezpečnosť stroja v zmysle zákonných ustanovení. Pri nekontrolovaných strojoch hrozí nebezpečenstvo zásahu elektrickým prúdom!

Pred prvým uvedením stroja do prevádzky skontrolujte smer otáčania motora. Nesprávny smer otáčania môže prudko vyhadzovať obrobok a spôsobit úrazy. Smer otáčanie stroja smie zmeniť len vyučený elektrikár.

Nikdy nestojte vy, ani nedovolte stát' iným osobám pri spúšťaní stroja vedľa brúsneho pásu. Brúsny pás sa môže roztrhnúť a spôsobit vážne poranenie.

Zaobchádzanie so zdraviu škodlivým prachom

Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z láhkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietit, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.

Na jeden pohlad.

1 Ochranný kryt, hore
2 Skrutka s hviezdicovou hlavou, ochranný kryt
3 Doraz
4 Chránič proti odletujúcim iskrám
5 Krídlové skrutky, chránič proti odletujúcim iskrám
6 Brúsna podložka
7 Nádobka na triesky
8 Skrutka, nádoba na triesky
9 Skrutka s hviezdicovou hľavou pre brúsnu podložku
10 Ñastavovacia skrutka, rovinná brúsna podložka
11 Upínacia páka
12 Tlačidlo bezpečnostného vypínača
13 Skrutka s hviezdicovou hlavou, justovanie chodu brúsneho pásu
14 Zástrčka
15 Vetracie otvory, motor
16 Vypínač
17 Kontaktný kotúč
18 Rovinná brúsna podložka
19 Hnací kotúč
20 Skrutka pre bočný kryt
21 Bočný kryt
22 Nátrubok na odsávanie prachu
23 Štítok s upozorneniami
24 Napínacia páka na nastavenie sklonu
25 Upevňovacie skrutky doraz

Návod na montáž.

Upevnite stroj na podstavec Fein GIB/GIBE (pozri Návod na montáž). Pomocou vhodných zápustných kolíkov (hmoždiniek) a skrutiek upevnite podstavec k podlahe. Upevnenie musí byť také, aby zodpovedalo a odolalo silám, ktoré budú vznikat pri prevádzke stroja.

Chybná montáž môže mať za následok, že sa podstavec alebo pracovný stôl prevráti, alebo že sa stroj počas práce z podstavca alebo z pracovného stola uvolní a dôjde k vážnemu úrazu.

Pripojenie na elektrickú siet.

Pripojenie na elektrickú sieť, ktoré nie je súčasťou dodávky, musí urobit vyučený elektrikár.

Prekontrolujte sietové napätie: Sietové napätie a frekvencia sa musia zhodovať s údajmi na typovom štítku stroja.

Pred prvým uvedením stroja do prevádzky prekontrolujte smer otáčania motora. Smer otáčania motora smie prestaviť len vyučený elektrikár.

Nastavenia.

Pred každou prácou na stroji vytiahnite zástrčku sieťovej šnúry zo zásuvky.

Nastavenie sklonu (Obrázok 6).

Nastavenie chrániča proti odletujúcim iskrám (4).

Uvoľnite obe krídlové skrutky (5) a chránič proti odletujúcim iskrám (4) nastavte tak, aby bol brúsny pás čo možno najlepšie zakrytý.

Nastavenie brúsnej podložky (6) (Obrázok 1).

Uvolnite skrutku s hviezdicovou hlavou (9) nastavte vel'kosť štrbiny na max. 2 mm.

Skrutku s hviezdicovou hlavou opät utiahnite.

Rovinnú brúsnu podložku (18) nastavte.

Pri rovinnom brúsení musí byť rovinná brúsna podložka (18) nastavená paralelne k brúsnemu pásu a celou plochou sa ho dotýkať.

Uvolnite skrutky (20) a sklopte bočný kryt (21).

Uvolnite skrutky (10) a nastavte rovinnú brúsnu podložku (18). Velkost štrbiny smie byt maximálne 2 mm!

Utiahnite skrutky (10) dobre znova.

Uzavrite bočný kryt (21) a skrutku (20) opäť utiahnite.

Nastavte velkost štrbiny na doraze (3) na 2 mm.

Pomocou skrutky skrutku s hviezdicovou hlavou (13) nastavte (justujte) chod pásu do stredovej polohy, ak sa brúsny pás pohybuje

nalávo alebo napravo.

Ked' sa chod pásu nedá nastaviť v stredovej polohe: Vyčistite hnací kotúč (19) a kontaktný kotúč (17) pomocou tlakového vzduchu.

Skontrolujte, či nie sú hnací kotúč a kontaktný kotúč deformované alebo opotrebované. Poškodené súčiastky dajte okamžite vymenit!

Vymeňte brúsny pás.

Demontujte starý brúsny pás. Pri zakladaní nového brúsneho pásu si všimnite údaj o smere chodu pásu na zadnej strane brúsneho pásu!

Tento smer chodu pásu sa musí zhodovať so smerom otáčania hnacieho kotúča.

Zakladajte brúsny pás súčasne na hnací kotúč (19) aj na kontaktný kotúč (17).

Páku (11) vyklopte smerom hore, ak chcete brúsny pás napnút. Uzavrite bočný kryt (21) a skrutku (20) opát utiahnite. Namontujte brúsnu podložku (6) a nádobu na triesky (7).

Skontrolujte vel'kosť štrbiny brúsnej podložky. (Obrázok 1)

Zapnite stroj a najustujte chod pásu.

Pokyny na používanie.

Zapnutie:

Po vypnutí stroj dobieha ešte cca 50 sekúnd.

Poistka proti preťaženiu.

Ak trvá velké pretáženie stroja dlhší čas, stroj sa vypne. Po ochladnutí v trvaní cca 15 minút je stroj znova pripravený na prevádzku.

Kontaktné brúsenie (Obrázky 3+4).

Presvedčte sa, či je hviezdicová skrutka (9) utiahnutá. Postarajte sa o to, aby bol horný ochranný kryt (1) zaistený hviezdicovou skrutkou (4) a aby bol bočný kryt (21) uzavretý.

Skontrolujte veľkosť štrbiny brúsnej podložky. (Obrázok 1)

Skontrolujte polohu rovinnej brúsnej podložky (18). Skrutky (10) sa musia nachádzať v dolnej polohe.

Skontrolujte, či je chránič proti odletujúcim iskrám (4) správne nastavený a utiahnutý.

Zapnite stroj a skontrolujte chod pásu.

Vedte obrobok oboma rukami, alebo ho fixujte pomocou nejakého prípravku.

Rovinné brúsenie (Obrázok 5)

Uvolnite skrutky s hviezdicovou hlavou (4) a odstráňte horný ochranný kryt (1).

Postarajte sa o to, aby bola veľkosť štrbiny správne nastavená. (Obrázok 2)

Zapnite stroj a skontrolujte chod pásu.

Odporúčame používanie odsávacieho zariadenia. Stroj sa dá cez odsávací nátrubok (22) pripojiť na nejaké odsávacie zariadenie.

Prevádzkové podmienky

UPOZORNENIE: Súčet z nameranej emisnej hodnoty a príslušnej nepresnosti merania predstavuje hornú hranicu hodnôt, ktoré sa môžu pri meraniach vyskytnút.

Namerané hodnoty zistované podľa príslušnej výrobnej normy (pozri zadnú stranu tohto Návodu na použitie).

Opravu smie vykonať iba odborník podľa platných predpisov.

V prípade opravy odporúčame obrátiť sa na Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastúpenia firmy FEIN.

Ak je poškodené pripojovacie vedenie, treba ho nahradiť špeciálne upraveným pripojovacím vedením, ktoré možno zakúpít prostredníctvom autorizovaného servisného strediska FEIN.

Aktuálny zoznam náhradných súčiastok nájdete na internetovej stránke www.fein.com.

Úkony dennej údržby

Prefúkajte vetracie otvory (15) na telese motora a dálšie označené miesta pomocou tlakového vzduchu (pozri štítok s upozorneniami (23)).

Denne stroj premastite na označených miestach strojovým olejom (pozri štítok s upozorneniami (23)).

Skontrolujte hnací kotúč (19) a kontaktný kotúč (17) pri každej výmene brúsneho pásu, či nie sú poškodené. Poškodené súčiastky dajte vynenić.

Uvolnite skrutku s hviezdicovou hlavou (9).

Vyprázdnenú nádobu na triesky opát založte a nastavte velkost štrbiny brúsnej podložky.

Skrutku s hviezdicovou hlavou (9) utiahnite.

V prípade potreby vymeňte nasledujúce súčiastky:

Brúsny pás, chránič proti odletujúcim iskrám (4)

Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.

V dodávke stroja sa môže prípadne nachádzať len jeden prvok príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.

Vyhlásenie o konformite.

Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť.

Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.

Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.

Technické podklady sa nachádzajú na adrese:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ochrana životného prostredia, likvidácia.

Obaly, vyradené stroje a príslušenstvo treba dať na likvidáciu zodpovedajúcu ochrane životného prostredia.

Schémy zapojenia.

Typ GIS75, GIS150 Strana 96

Typ GIS75 2V, GIS150 2V Strana 97
