Produkttyp	Stationär bandslipmaskin (slipare)
Märke	Fein
Modell	GRIT GIS 150
Tomgångshastighet	3000 varv/min
Elanslutning	Trefas, 400 V, 50 Hz (uppskattning)
Avsedd användning	Slipning av metaller (förutom magnesium) inomhus
Nödstoppsanordning	Röd knapp, stopp på ~50 s
Gnistskydd	Justerbar skyddsskärm
Övre skyddskåpa	Avtagbar för slipning av plana ytor
Slipbord	Justerbar, max öppning 2 mm
Anslag	Justerbar, max öppning 2 mm
Bandcentrering	Via stjärnskruv på sidan
Spånlåda	Inbyggd, regelbunden tömning krävs
Dammsugning	Möjlig via slanganslutning (22)
Dagligt underhåll	Smörjning och blåsning av ventilationsöppningar
Byte av slipband	Spakspänning, enkelt steg för steg
Överbelastningsskydd	Automatiskt stopp, kylning ~15 min
Nödvändig skyddsutrustning	Glasögon, hörselskydd, dammfilter, handskar
Garanti	Enligt nationell lagstiftning + tillverkarens deklaration
Överensstämmelse	CE, UKCA

Vanliga frågor - GRIT GIS 150 Fein

Hur centrerar jag slipbandet på GRIT GIS 150?

Starta maskinen kort och observera bandets rörelse. Om det driver, använd stjärnskruven (13) för att justera dess gång: vrid åt höger om bandet går åt höger, åt vänster om det går åt vänster. Om centreringen inte förbättras, rengör driv- och kontakt hjulen med tryckluft och kontrollera deras slitage.

Hur byter jag slipbandet på GRIT GIS 150?

Se till att maskinen är urkopplad. Öppna sidokåpan (21) genom att lossa skruven (20). Lossa stjärnskruven (9) och ta bort slipbordet och spånlådan. Sänk spännspaken (11) för att lossa bandet. Byt ut slitna bandet i enlighet med rotationsriktningen som anges på baksidan. Lyft spaken, stäng kåpan och justera centreringen.

Hur justerar man slipbordet för plana ytor?

Lossa skruven (20) och öppna sidokåpan (21). Lossa skruvarna (10) och justera sedan slipbordet för plana ytor (18) parallellt med slipbandet. Avståndet får inte överstiga 2 mm. Dra åt skruvarna, stäng kåpan och kontrollera öppningen på huvudbordet.

Vilken är rotationshastigheten för GRIT GIS 150?

Tomgångshastigheten är 3000 varv/min. Denna hastighet är lämplig för slipning av metaller med de slipband som godkänts av Fein.

Hur använder man nödstoppet?

Vid fara, tryck omedelbart på den röda nödstoppsknappen (12). Maskinen stannar efter cirka 50 sekunder. För att starta om, lås upp knappen genom att dra den uppåt och tryck på Startknappen (I).

Vilken skyddsutrustning måste jag bära?

Bär alltid ögonskydd (skyddsglasögon eller visir), hörselskydd, ett dammskyddsmask, handskar och ett slitstarkt förkläde. Knyt upp långt hår och undvik lösa kläder.

Hur underhåller jag maskinen dagligen?

Blås varje dag tryckluft genom ventilationsöppningarna (15) och de markerade områdena. Smörj de punkter som anges på instruktionsplåten (23) med olja. Kontrollera driv- och kontakt hjulens skick vid bandbyte. Töm spånlådan efter avkylning.

Kan jag ansluta en dammsugare till GRIT GIS 150?

Ja, maskinen är utrustad med en slanganslutning för dammsugning (22). Du kan ansluta en lämplig dammsugare för att fånga upp metallpartiklar och minska brandrisken.

Vad gör jag om maskinen stannar under användning?

Det kan bero på överbelastningsskydd. Låt maskinen svalna i cirka 15 minuter. Därefter är den redo att användas igen. Se till att inte överbelasta maskinen kontinuerligt.

Hur justerar man lutningen på GRIT GIS 150?

Lossa de två spännspakarna (24) på varje sida av maskinen. Justera enheten till önskad arbetshöjd, dra sedan åt spakarna. Kontrollera att maskinen är stabil efter justering.

BRUKSANVISNING GRIT GIS 150 Fein

Sving armen (11) nedad for at aflaste spændeanordningen.

Stille inn helning (bilde 6).

Plansliping (bilde 5)

Översättning av bruksanvisning i original.

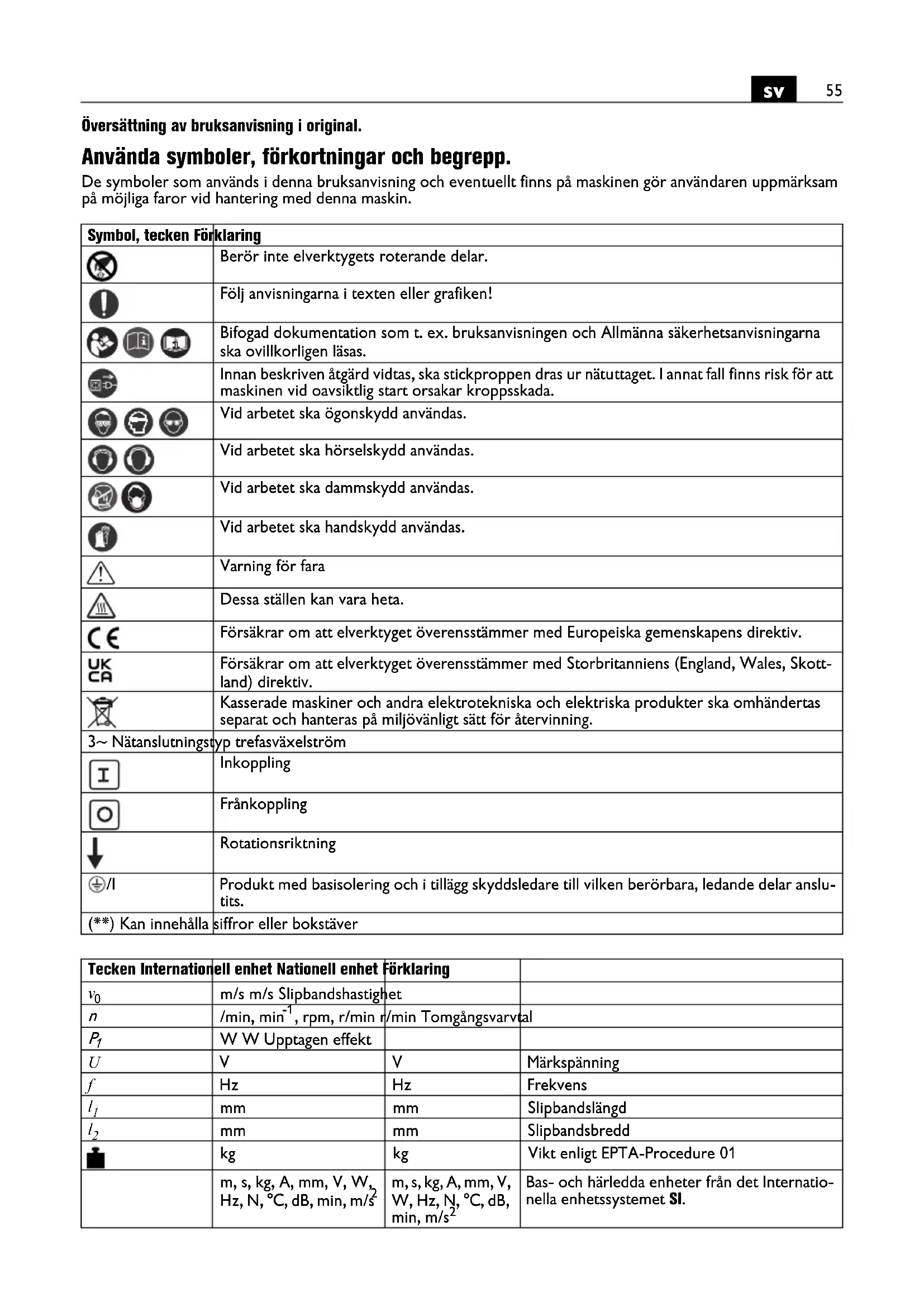

Använda symboler, förkortningar och begrepp.

De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin.

Symbol, tecken Förklaring
	Vätslutningstyp trefasväxelström
	Kan innehålla siffror eller bokstäver

Tecken Internationell enhet Nationell enhet Förklaring
v_0	m/s m/s Slipbandshastighet
n	/min, min ^-1 , rpm, r/min	r/min Tomgångsvarvtal
P_1	W W Upptagen effekt
U	V	V	Märkspänning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipbandslängd
l_2	mm	mm	Slipbandsbredd
	kg	kg	Vikt enligt EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internatio-nella enhetssystemet SI.

För din säkerhet.

Använd inte denna maskin innan du noggrant läst och fullständigt förstått instruktionsboken och bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1) samt bilderna, fikationerna och säkerhetsreglerna.

Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd.

Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada.

Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse.

Maskinens användning

Maskin för slipning av metallmaterial (utom magnesium) med av Fein godkända slipband i väderskyddad omgivning.

Speciella säkerhetsanvisningar.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och

materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet.

Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada.

Använd inte utslitna, sönderrivna eller kraftigt tilltäppta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipbanden! Skadade slipband kan rivas sönder, slungas ut och leda till personskada.

Använd endast slipband och tillbehör som tillverkaren tagit fram eller godkänt för aktuell bearbetning.

Användningen behöver inte vara tillförlitlig bara för att slipbandet eller tillbehöret passar till maskinen.

Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt monterade på maskinen så att högsta möjliga säkerhet uppnås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slipbandet.

Observera brand- och explosionsrisk! Vid slipning av metall (t.ex. aluminium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i närheten av brännbara material. Risk finns för att gnistor antänder materialet.

Observera risk för brand! Vid slipning av metall uppstår glödande metall- och slipbandspartiklar som samlas i spånlådan. Spånlådans innehåll måste före tömning avkylas och får avfallshanteras endast i lämpliga behållare.

Se till att personer inte utsätts för fara till följd av gnistor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor.

Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.

Arbetsstycket måste alltid ligga stadigt på slipstödet och mot anslaget. För små eller tunna arbetsstycken får inte bearbetas. Risk finns att arbetsstycket slungas ut.

Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen.

Berör inte roterande slipband. Risk för person-skada.

Tryck vid farlig situation genast på nödstoppsfrånkopplaren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder.

Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera att maskinen står stadigt och plant. Om maskinen under arbetet tippar kan allvarliga personskador uppstå.

Endast en elektriker får montera maskinens stickkontakt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning.

Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till allvarlig personskada.

Låt maskinens elektriska säkerhet regelbundet kontrolleras enligt tillämpliga lagbestämmelser. En okontrollerad maskin kan orsaka en elstöt!

Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbetsstycket slungas ut och orsaka olycka. Endast en elektriker får koppla om rotationsriktningen.

Se till att varken du själv eller annan person står ome- delbart bredvid slipbandet när maskinen kopplas på. Slipbandet kan brista och orsaka allvarlig personskada.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i

riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Översikt.

1 Övre skyddskåpan
2 Stjärnskruv för skyddslocket
3 Anslag
4 Gnistskydd
5 Vingskruvar för gnistskyddet
6 Slipstöd
7 Spånlåda
8 Skruvar för spånlådan
9 Stjärnskruv för slipstödet
10 Ställskruv för planslipstödet
11 Spännarm
12 Nödstopp-knapp
13 Stjärnskruv för bandgångsjustering
14 Stickpropp
15 Kylluftsöppningar på motorn
16 Strömställare Till/Från
17 Kontaktskiva
18 Planslipstöd
19 Drivhjul
20 Skruv för sidolocket
21 Sidolock
22 Stuts för dammutsugning
23 Anvisningsskylt
24 Spännspak för inställning av lutning
25 Fästskruvar för anslaget

Monteringsanvisningar.

Montera maskinen på bordsstället Fein GIB/GIBE (se monteringsanvisning).

Fäst bordsstället med lämpliga pluggar/skruvar i golvet. Infästningen måste kunna stå emot de krafter som uppstår under arbetet.

En felaktig montering kan leda till att understativet eller arbetsbordet välter eller att maskinen under arbetet lossar från understativet eller arbetsbordet och sedan orsakar allvarliga olyckor.

Elanslutning

En elektriker måste elansluta maskinen hos kunden.

Kontrollera nätspänningen: Elströmmens nätspänning och frekvens måste stämma överens med uppgifterna på maskinen dataskylt.

Kontrollera motorns rotationsriktning före första driftstarten. Endast en elektriker får koppla om rotationsriktningen.

Inställningar.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Inställning av lutningen (Figur 6).

Lossa båda spännspakarna (24). Ställ in maskinen på önskad arbetshöjd.

Dra åter fast båda spännspakarna (24).

Inställning av gnistskyddet (4).

Lossa båda vingskruvarna (5) och ställ in gnistskyddet (4) så att slipbandet är täckt så längt möjligt.

Dra åter fast båda vingskruvarna.

Inställning av slipstödet (6) (Figur 1).

Lossa stjärnskruven (9) och ställ in spaltmättet på max. 2 mm.

Dra åter fast stjärnskruven.

Inställning av planslipstödet (18).

Vid planslipning måste planslipstödet (18) vara parallellt med slipbandet och ska beröra bandet över hela ytan.

Lossa skruven (20) och öppna sidolocket (21).

Lossa skruvarna (10) och rikta in planslipstödet (18).

Spalten får vara högst 2 mm!

Dra åter fast skruvarna (10).

Stäng sidolocket (21) och dra åter fast skruven (20).

Ställ in spaltmättet på anslaget (3) på 2 mm. Lossa skruvarna (25) ställ in anslaget (3) och dra åter fast skruvarna (25). (Figur 2)

Slipbandets inriktning.

Koppla kort på maskinen och kontrollera bandets gång.

Centrera bandets gång med stjärnskruven (13) om bandet rör sig åt höger eller vänster.

Om det inte går att centrera bandet:

Rengör drivhjulet (19) och kontakthjulet (17) med tryckluft.

Kontrollera drivhjulet och kontakthjulet avseende förslitning, deformering och nötning. Låt genast skadade delar bytas ut!

Byte av slipband.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Lossa skruven (20) och öppna sidolocket (21).

Lossa stjärnskruven (9) och ta bort slipstödet och spänlådan (7).

Sväng spaken (11) uppåt för att avlasta uppspänningsanordningen.

Ta bort det gamla slipbandet.

Kontrollera angiven löpriktning på slipbandets baksida innan det nya slipbandet läggs upp! Löpriktningen

måste stämma överens med drivhjulets rotationsriktning.

Lägg slipbandet samtidigt på drivhjulet (19) och kontakthjulet (17).

Sväng spaken (11) nedåt för att spänna slipbandet.

Stäng sidolocket (21) och dra åter fast skruven (20).

Montera slipstödet (6) och spånlådan (7).

Kontrollera slipstödets spaltmätt. (Figur 1)

Koppla på maskinen och justera bandets gång.

Bruksanvisningar.

Inkoppling:

Lås upp nödstopp-knappen (12) och fäll upp den. Tryck på knappen "I" (16).

Frånkoppling:

Fäll upp nödstopp-knappen (12). Tryck på knapp "0" (16).

Efter frånkoppling fortsätter maskinen att gå ca 50 s.

Nödstopp-knapp:

Tryck vid en farlig situation den röda nödstopp-knappen för att stänga av maskinen.

Överlastbrytare

Vid en kontinuerlig hög belastning över en längre period kopplar maskinen från. Efter en avkylningstid på ca 15 minuter kan maskinen åter användas.

Kontaktslipning (Figurer 3+4).

Kontrollera att stjärnskruven (9) är åtdragen.

Se till att den övre skyddskåpan (1) är låst med stjärnskruven (4) och att sidokåpan (21) är stängt.

Kontrollera slipstödets spaltmätt. (Figur 1)

Kontrollera planslipstödets (18) läge. Skruvarna (10) måste stå i nedre läget.

Kontrollera att gnistskyddet (4) är riktigt inställt och stadigt fastskruvat.

Koppla på maskinen och kontrollera bandets gång.

Lägg stadigt upp arbetsstycket på slipstödet.

Styr arbetsstycket med båda händerna eller spänn fast det i en fixtur.

Planslipning (Figur 5)

Lossa stjärnskruvarna (4) och ta bort den övre skyddskåpan (1).

Se till att spaltmättet är korrekt inställt. (Figur 2)

Koppla på maskinen och kontrollera bandets gång.

Styr arbetsstycket med båda händerna och lyft bort det uppåt efter avslutat arbete.

Dammutsugningsanordning

Vi rekommenderar användning av en utsugningsanordning.

Maskinen kan via stutsen (22) anslutas till en utsugningsanordning.

Bulleremissionsvärden

Tomgång Slipning

Uppmätt A-vägd emissionsljudtrycksnivå vid arbetsplatsen L_DA

Uppmätt A-vägd ljud- trycksnivå L_wA

(re 1 pW) i decibel 90 100,5

Onoggrannhet K_pA , i decibel 2,5 2,5

Tomgång Slipning

Driftsvillkor

Varvtal (/min) 3 000 3 000

Material - ST 37

Dimension - 8 x 40

Slipband

GRIT by Fein

- 36Z

ANMÄRKNING: Summan av uppmätt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar.

Använd hörselskydd!

Mätvärdena har tagits fram enligt tillämplig produktnorm (se bruksanvisningens sista sida).

Underhåll och kundservice.

En reparation får endast utföras av en yrkesarbetare enligt tillämpliga föreskrifter.

För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer.

När maskinens nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

Den aktuella reservdelslistan för denna produkt hittar du i Internet på adress www.fein.com.

Dagliga underhållsåtgärder

Renblås kylluftsöppningarna (15) på motorhuset och de märkta ställena med tryckluft (se anvisningsskylt (23)).

Smörj maskinen dagligen med maskinolja på märkta ställen (se anvisningsskylt (23)).

Kontrollera drivhjulet (19) och kontakthjulet (17) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut.

Lossa stjärnvredsskruven (9).

Ta loss spänlådan (7) och hantera metalldammet.

Spanlådans innehåll måste före tömning avkylas tillräckligt och får avfallshanteras endast i lämpliga behållare.

Ställ tillbaka den tömda spänlädan och ställ in spaltmättet på slipstödet.

Spänn stjärnvredsskruven (9).

Rengör maskinen utvändigt med tryckluft.

Följande delar kan du vid behov själv byta ut: Slipband, gnistskydd (4)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvisning.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade maskiner och tillbehör ska hanteras på miljövänligt sätt.

Kopplingsschema.

Typ GIS75, GIS150 sida 96

Typ GIS75 2V, GIS150 2V sida 97
