GRIT GIS 150 - Kværn Fein - Gratis brugsanvisning og manual

Produkttype	Stationær båndsliber (slibemaskine)
Mærke	Fein
Model	GRIT GIS 150
Tomgangshastighed	3000 omdr./min
Strømforsyning	Trefaset, 400 V, 50 Hz (estimat)
Tilsigtet brug	Slibning af metaller (undtagen magnesium) i læ for vejrlig
Nødstopanordning	Rød knap, stop på ~50 sek.
Gnistbeskyttelse	Justerbar beskyttelsesskærm
Øvre beskyttelseskappe	Aftagelig til slibning af plane overflader
Slibestøtte	Justerbar, spalte maks. 2 mm
Anslag	Justerbar, spalte maks. 2 mm
Båndcentrering	Via stjerneskrue på siden
Spånkasse	Integreret, regelmæssig tømning nødvendig
Støvsugning	Mulig via slange (22)
Daglig vedligeholdelse	Smøring og udblæsning af ventilationsåbninger
Udskiftning af slibebånd	Spændingshåndtag, enkelt trin-for-trin
Overbelastningsbeskyttelse	Automatisk stop, nedkøling ~15 min
Påkrævet beskyttelsesudstyr	Briller, høreværn, støvmaske, handsker
Garanti	I henhold til national lovgivning + producentens erklæring
Overensstemmelse	CE, UKCA

Ofte stillede spørgsmål - GRIT GIS 150 Fein

Hvordan centrerer man slibebåndet på GRIT GIS 150?

Tænd kortvarigt for maskinen og observer båndets bevægelse. Hvis det driver, skal du bruge stjerneskruen (13) til at justere dets løb: drej til højre, hvis båndet går til højre, til venstre, hvis det går til venstre. Hvis centreringen ikke forbedres, rengør driv- og kontakt hjulene med trykluft og kontroller deres slid.

Hvordan udskifter man slibebåndet på GRIT GIS 150?

Sørg for, at maskinen er frakoblet. Åbn sidekappen (21) ved at løsne skruen (20). Løsn stjerneskruen (9) og fjern slibestøtten og spånkassen. Sænk spændingshåndtaget (11) for at løsne båndet. Udskift det slidte bånd i overensstemmelse med rotationsretningen angivet på bagsiden. Løft håndtaget, luk kappen og juster centreringen.

Hvordan justerer man slibestøtten til plane overflader?

Løsn skruen (20) og åbn sidekappen (21). Løsn skruerne (10), og juster derefter slibestøtten til plane overflader (18) parallelt med slibebåndet. Afstanden må ikke overstige 2 mm. Spænd skruerne, luk kappen og kontroller spalten på hovedstøtten.

Hvad er rotationshastigheden på GRIT GIS 150?

Tomgangshastigheden er 3000 omdr./min (omdrejninger pr. minut). Denne hastighed er egnet til slibning af metaller med de slibebånd, der er godkendt af Fein.

Hvordan bruger man nødstoppet?

I tilfælde af fare skal du straks trykke på den røde nødstopknap (12). Maskinen stopper efter cirka 50 sekunder. For at genstarte skal du låse knappen op ved at trække den opad og trykke på Start-knappen (I).

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid øjenbeskyttelse (sikkerhedsbriller eller ansigtsskærm), høreværn, en støvmaske, handsker og et slidstærkt forklæde. Bind langt hår op og undgå løstsiddende tøj.

Hvordan vedligeholder man maskinen dagligt?

Hver dag blæses trykluft gennem ventilationsåbningerne (15) og de markerede områder. Smør de punkter, der er angivet på instruktionspladen (23), med olie. Kontroller tilstanden af driv- og kontakthjulene ved båndskift. Tøm spånkassen efter afkøling.

Kan jeg tilslutte en støvsuger til GRIT GIS 150?

Ja, maskinen er udstyret med en slange til støvsugning (22). Du kan tilslutte en egnet sugning for at opsamle metalstøv og reducere brandrisiko.

Hvad gør man, hvis maskinen stopper under brug?

Dette kan skyldes overbelastningsbeskyttelse. Lad maskinen køle ned i cirka 15 minutter. Herefter er den klar til brug igen. Sørg for ikke at belaste maskinen kontinuerligt ud over dens kapacitet.

Hvordan justeres hældningen på GRIT GIS 150?

Løsn de to spændingshåndtag (24) på hver side af maskinen. Juster maskinen til den ønskede arbejdshøjde, og spænd derefter håndtagene. Kontrollér, at maskinen er stabil efter justering.

BRUGSANVISNING GRIT GIS 150 Fein

Oversættelse af den originale betjeningsvejledning

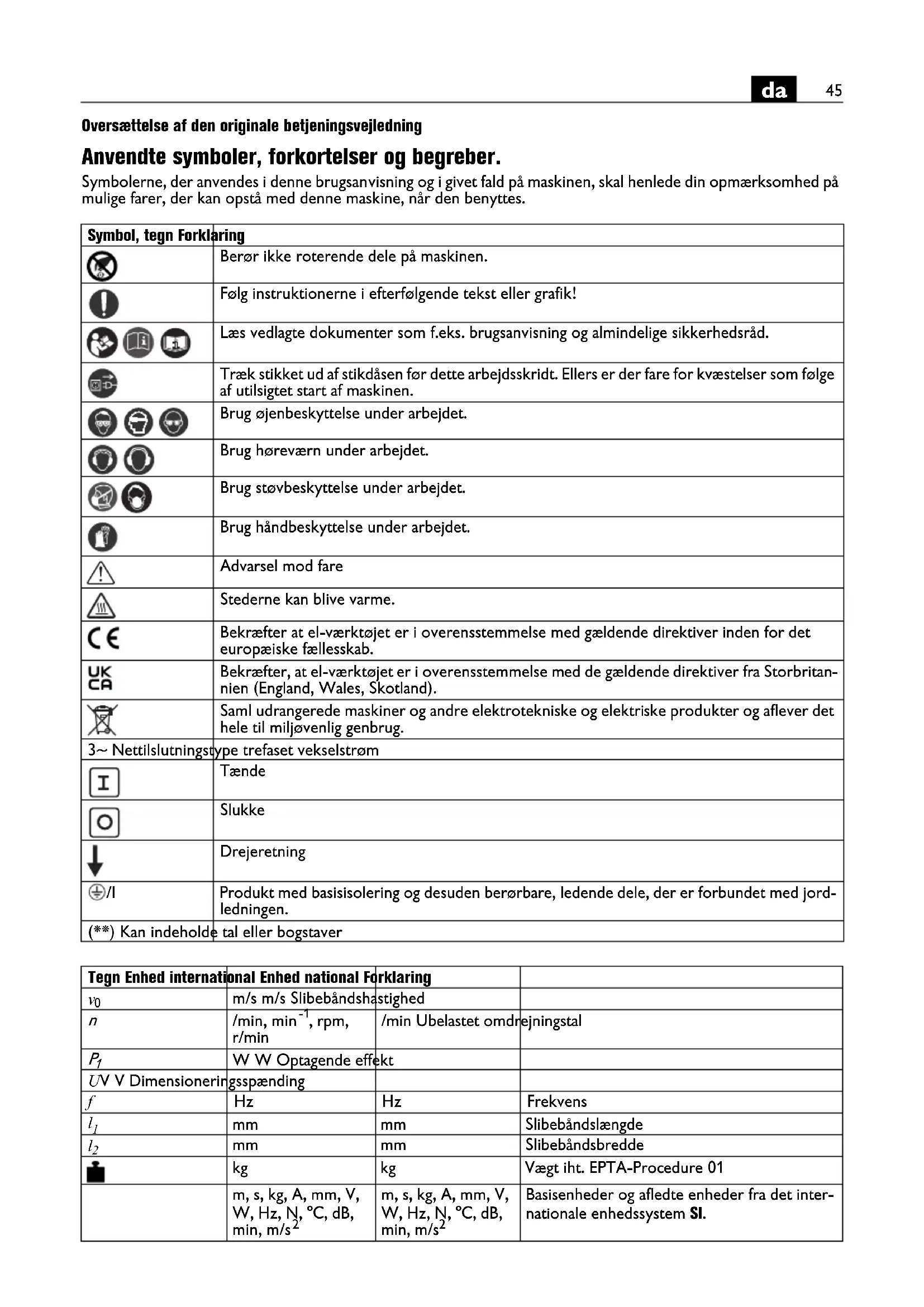

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, när den benyttes.

Symbol, tegn Forklaring
		Berør ikke roterende dele på maskinen.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen.
		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
		Brug støvbeskyttelse under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Advarsel mod fare
		Stederne kan blive varme.
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
	Nettilslutningstype trefaset vekselstrøm	Tænde
		Slukke
		Drejeretning
		Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
(**)	Kan indeholde tal eller bogstaver

Tegn Enhed international	Enhed national	Forklaring
v_0	m/s m/s Slibebåndshastighed
n	/min, min ^-1 , rpm,r/min	/min Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV V Dimensioneringsspænding
f	Hz	Hz	Frekvens
l_1	mm	mm	Slibebåndslængde
l_2	mm	mm	Slibebåndsbredde
	kg	kg	Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst denne brugsanvisning samt de vedlagte "Almindelige betjeningsinstruktioner" (skriftnummer 341 30 054 06 1) nøje igennem og forstået det

hele, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Bestemmelse af maskinen.

Maskine til at slibe metalmaterialer (undtagen magnesium) med de af Fein godkendte slibebånd i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Händter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.

Brug ikke slibebånd eller andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er ikke kun givet ved, at slibebåndet eller tilbehøret passer til din maskine.

Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed. Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.

Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive antændt af gnister.

Pas på - brandfare! Under metalslibningen opstår der glødende metal- og slibebåndspartikler, der samles i spånekassen. Indholdet af spånekassen skal være tilstrækkeligt afkølet, før den tømmes, og må kun bortskaffes vha. egnede beholdere.

Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.

Emnet skal altid ligge sikkert på slibeunderlaget og anslaget. For små eller for tynde emner må ikke bearbejdes. Vækslyngende emner er forbundet med kvæstelsesfare.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Berør aldrig slibebåndet, når det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Sørg for, at maskinen står sikkert og vandret. Vipper maskinen under arbejdet, kan dette føre til alvorlige kvæstelser.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Hverken brugeren eller andre personer må stå direkte ved siden af slibebåndet, når maskinen tændes. Slibebåndet kan gå i stykker og føre til kvæstelser.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk.

Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Beskyttelsesskærm, oppe
2 Stjernedrejeskrue, beskyttelsesskærm
3 Anslag
4 Gnistværn
5 Vingeskruer, gnistbeskyttelse
6 Slibeunderlag
7 Spånbeholder
8 Skrue, spånekasse
9 Stjernedrejeskrue til slibeunderlag
10 Indstillingsskrue, plant slibeunderlag
11 Spændegreb
12 Sikkerheds-stop-tast
13 Stjernedrejeskrue, bändløbsjustering
14 Stik
15 Køleluftåbninger motor
16 Start-stop-kontakt
17 Kontaktskive
18 Plant slibeunderlag
19 Drevskive
20 Skrue til sidelåg
21 Sidedæksel
22 Studs til støvopsugning
23 Henvisningsskilt
24 Spændearmen bruges til at indstille hældningen
25 Fastgørelsesskruer anslag

Montage.

Fastgør maskinen på understativet Fein GIB/GIBE (se monteringsvejledning).

Fastgør understativet i gulvet med egnede dyvel-/skrue-forbindelser. Fastgørelserne skal kunne klare de kræfter, der opstår under arbejdet.

En forkert montering kan medføre, at understativet eller arbejdsbordet vipper, eller at maskinen løsner sig fra understativet eller arbejdsbordet under arbejdet, hvilket kan føre til alvorlige uheld.

El-tilslutning.

El-tilslutningen på opstillingsstedet skal foretages af en autoriseret elektriker.

Overhold netspændingen: Netspændingen og frekvensen på spændingskilden skal være i overensstemmelse med oplysningerne maskinens typeskilt.

Kontrollér motorens drejeretning før første ibrugtagning. Husk Drejeretningen må kun omstilles af en elfaglært.

Indstillinger.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Hældning indstilles (Fig. 6).

Løsn de to spændearme (24). Indstil maskinen på den nødvendige arbejdshøjde.

Spænd de to spændearme (24) igen.

Indstil gnistfanget (4).

Løsn de to vingeskruer (5) og indstil gnistbeskyttelsen (4) på en sådan måde, at slibebåndet er tildækket så meget som muligt.

Spænd de to vingeskruer igen.

Indstil slibeunderlaget (6) (Fig. 1).

Spænd stjernedrejeskruen igen.

Indstil det plane slibeunderlag (18).

Under planslibningen skal det plane slibeunderlag (18) være indstillet parallelt med slibebåndet og berøre det på hele fladen.

Løsn skruerne (10) og ret det plane slibeunderlag (18) ud. Spaltemålet må maks. være 2 m m !

Spænd skruerne (10) fast igen.

Luk sidelåget (21) og spænd skruen (20) igen.

Indstil spaltemålet på stoppet (3) på 2 mm. Løsn hertil skruerne (25), stil stoppet (3) og spænd skruerne (25) igen. (Fig. 2)

Båndløb justeres.

Tænd maskinen et kort øjeblik og kontrollér bändløbet. Justér bändløbet med stjernedrejeskruen (13) i midten, hvis slibebåndet bevæger sig ud til højre eller venstre.

Hvis bändløbet ikke kan indstilles i midten:

Rengør drevskiven (19) og kontaktskiven (17) med trykluft.

Kontrollér drevskiven og kontaktskiven for slid, deformation og slitage. Sørg for, at beskadigede dele skiftes med det samme!

Slibebånd skiftes.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Kontrollér løberetningsangivelsen bag på slibebåndet, før det nye slibebånd lægges på! Den skal stemme

overens med drevskivens drejeretning.

Læg slibebåndet på drevskiven (19) og kontaktskiven (17) på samme tid.

Sving armen (11) opad for at spænde slibebåndet.

Luk sidelåget (21) og spænd skruen (20) igen.

Montér slibeunderlaget (6) og spåne-kassen (7).

Kontrollér slibeunderlagets spaltemål. (Fig. 1)

Tænd for maskinen og justér bändløbet.

Driftsinstruktioner.

Tænde:

Oplås sikkerheds-stop-tasten (12) og klap den op. Tryk på tasten „I“ (16).

Slukke:

Klap sikkerheds-stop-tasten (12) op. Tast „0“ (16).

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

Sikkerheds-stop-tast:

Tryk i farlige situationer på den røde sikkerheds-stop-tast for at slukke for maskinen.

Overbelastningssikring.

Er belastningen kontinuerlig høj i længere tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.

Kontaktsløjfer (billeder 3+4).

Kontrollér, at stjernedrejeskruen (9) er spændt fast.

Kontrollér, at gnistfanget (4) er indstillet og spændt rigtigt.

Tænd for maskinen og kontrollér bändløbet.

Læg emnet fast på slibeunderlaget.

Før emnet med begge hænder eller fastgør det i en anordning.

Planslibning (Fig. 5)

Sørg for, at spaltemålet er indstillet rigtigt. (Fig. 2)

Tænd for maskinen og kontrollér bändløbet.

Før emnet med begge hænder og fjern det opad efter arbejdet.

Opsugningsanordning

Det anbefales at bruge opsugningsanordningen.

Maskinen kan tilsluttes til opsugningsanordningen med studsen (22).

Støj-emissionsværdier.

Ubelastet Slibning

Målt A-vurderet emissi-

ons-lydtrykniveau på

arbejdspladsen L_pA (re 20

Målt A-vurderet lydef-

fektniveau L_wA (re

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.

Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Blæs køleluftåbningerne (15) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (23)).

Smør de kendetegnede steder på maskinen med maskinolie hver dag. (se henvisningsskilt (23)).

Indholdet af spånkassen skal være tilstrækkeligt afkølet, før den tømmes, og må kun bortskaffes vha. egnede beholdere.

Anbring den tømte spånkasse igen og indstil spaltemålet til slibeunderlaget.

Spænd stjernedrejeskruen (9).

Rengør den udvendige side af maskinen med trykluft.

Følgende dele kan du selv udskifte efter behov: Slibebånd, gnistbeskyttelse (4)

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GIS75, GIS150 side 96

Type GIS75 2V, GIS150 2V side 97

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

Legg arbeidsstykket godt på slipeunderlaget.

Hvis tilkoplingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoplingsledning som kan fås hos FEIN-kundeservice.

Den aktuelle reservedelslisten for denne maskinen finner du på internettet under www.fein.com.

Smør maskinen daglig med maskinolje på de markerte stedene (se henvisningskilt (23)).

Kontroller drivskiven (19) og kontaktskiven (17) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut.
