JARO 5050 P - Λάμπα BRENNENSTUHL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Προβολέας LED με ανιχνευτή κίνησης υπερύθρων
Μάρκα	Brennenstuhl
Μοντέλο	JARO 5050 P
Τροφοδοσία	220-240 V ~ 50/60 Hz
Ισχύς	50 W
Δείκτης προστασίας	IP54 (έκδοση με ανιχνευτή)
Αντοχή σε κρούσεις	IK08
Εύρος θερμοκρασίας	-20 °C έως +50 °C
Τύπος ανιχνευτή	Παθητικός υπέρυθρος αισθητήρας (PIR)
Εμβέλεια ανίχνευσης	Έως 10 m
Γωνία ανίχνευσης	120° (οριζόντια)
Ρύθμιση διάρκειας φωτισμού	10 δευτερόλεπτα έως 5 λεπτά
Ρύθμιση κατωφλίου φωτεινότητας	0 έως 2000 lux (ημέρα/νύχτα)
Ρύθμιση ευαισθησίας	Από 3 έως 10 m ανάλογα με την τοποθέτηση
Συνιστώμενο ύψος εγκατάστασης	2,5 m (μέγ. 3 m)
Κλίση προβολέα	90° προς τα κάτω, 45° προς τα πάνω
Πηγή φωτός	Μη αντικαθιστώμενο LED
Χρήση	Εσωτερικός και εξωτερικός χώρος
Συντήρηση	Καθαρίστε με ένα στεγνό ή ελαφρώς υγρό πανί
Απόρριψη	Συμμορφώνεται με την οδηγία 2012/19/ΕΚ (ΑΗΗΕ)

Συχνές ερωτήσεις - JARO 5050 P BRENNENSTUHL

Ποιο είναι το συνιστώμενο ύψος εγκατάστασης για τον προβολέα JARO 5050 P;

Το συνιστώμενο ύψος εγκατάστασης είναι 2,5 m για βέλτιστη ανίχνευση, με μέγιστο 3 m.

Ποια είναι η εμβέλεια ανίχνευσης του αισθητήρα κίνησης;

Ο αισθητήρας PIR ανιχνεύει κινήσεις έως 10 m με οριζόντια γωνία 120°.

Πώς ρυθμίζεται η διάρκεια φωτισμού μετά την ανίχνευση;

Χρησιμοποιήστε το κουμπί TIME στο πίσω μέρος του ανιχνευτή για να ρυθμίσετε τη διάρκεια από 10 δευτερόλεπτα έως 5 λεπτά. Στρέψτε δεξιόστροφα για μείωση, αριστερόστροφα για αύξηση.

Πώς ρυθμίζεται η ευαισθησία του ανιχνευτή κίνησης;

Στρέψτε το κουμπί SENS προς (+) για μέγιστη ευαισθησία (ανίχνευση έως 10 m) ή προς (-) για μείωση της εμβέλειας.

Μπορεί ο προβολέας να λειτουργεί μόνο τη νύχτα;

Ναι, ρυθμίστε το κουμπί φωτεινότητας στο σύμβολο φεγγάρι () για λειτουργία μόνο τη νύχτα. Για λειτουργία ημέρας και νύχτας, χρησιμοποιήστε το σύμβολο ήλιος (☀️).

Πώς καθαρίζεται ο προβολέας;

Αποσυνδέστε πρώτα τη συσκευή. Χρησιμοποιήστε ένα στεγνό ή ελαφρώς υγρό πανί. Μην χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.

Είναι η πηγή φωτός αντικαταστάσιμη;

Όχι, το LED δεν είναι αντικαταστάσιμο. Στο τέλος ζωής του LED, ολόκληρος ο προβολέας πρέπει να αντικατασταθεί σύμφωνα με τον κανονισμό ΑΗΗΕ.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Ποτέ μην κοιτάτε απευθείας τη δέσμη. Κόψτε την τροφοδοσία πριν την εγκατάσταση. Μην το χρησιμοποιείτε με εξωτερικό ρυθμιστή. Τηρείτε την ελάχιστη απόσταση για να αποφύγετε υπερθέρμανση των φωτιζόμενων αντικειμένων.

Μπορώ να χρησιμοποιήσω αυτόν τον προβολέα σε εξωτερικό χώρο;

Ναι, ο δείκτης IP54 τον προστατεύει από πιτσιλιές νερού, αλλά δεν είναι βυθιζόμενος. Κατάλληλος για χρήση σε στεγασμένο εξωτερικό χώρο.

Πώς απορρίπτεται ο προβολέας στο τέλος ζωής;

Μην το πετάτε με τα οικιακά απορρίμματα. Τοποθετήστε το σε σημείο συλλογής ΑΗΗΕ για ανακύκλωση σύμφωνα με την οδηγία 2012/19/ΕΚ.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JARO 5050 P BRENNENSTUHL

GR Οδηγίες χρήσης....61

GR Οδηγίες εγκατάστασης ..... 4-8

GR Οδηγίες Χρήσης Προβολέας LED Προβολέας LED με ανιχνευτή κίνησης με υπέρυθρες ακτίνες JARO

Προσοχή: Διαβάστε με προσοχή πριν από τη χρήση του προϊόντος τις παρούσες οδηγίες χρήσης και στη συνέχεια φυλάξτε τις καλά!

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Ελέγχετε το προϊόν για τυχόν φθορές πριν από κάθε χρήση. Μην χρησιμοποιείτε ποτέ το προϊόν εάν διαπιστώσετε ότι έχει οποιαδήποτε φθορά. Στην περίπτωση αυτή απευθυνθείτε σε έναν ηλεκτρολόγο ή στη διεύθυνση σέρβις του κατασκευαστή.

Σε περίπτωση μη τήρησης, υπάρχει θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας!

1. Μην χρησιμοποιείτε το προϊόν σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, θανάσιμος κίνδυνος!

2. Κρατάτε τα παιδιά μακριά από τον προβολέα. Τα παιδιά δεν είναι σε θέση να εκτιμήσουν τον κίνδυνο του ηλεκτρικού ρεύματος.

3. Μην κοιτάτε ποτέ απευθείας στο φως.

4. Ένα κατεστραμμένο προστατευτικό κάλυμμα δεν μπορεί να αντικατασταθεί. Ο προβολέας πρέπει να απορριφθεί.

5. Το εξωτερικό εύκαμπτο καλώδιο του προβολέα δεν αντικαθίσταται. Εάν το καλώδιο είναι φθαρμένο, ο προβολέας πρέπει να αχρηστευτεί.

6. Για τους προβολείς JARO 7050, 9050, 13050 ισχύει: ΠΩΣ Καυτή επιφάνεια

Δεν είναι κατάλληλο για λειτουργία με εξωτερικούς ροσστάτες.

Σε περίπτωση που δεν τηρηθεί η ελάχιστη απόσταση μπορεί να υπερθερμανθούν τα φωτιζόμενα.

TEXNIKA XAPAKTHPIΣTIKA

Κατηγορία προστασίας: I

Είδος προστασίας/αντοχή σε κτυπήματα

(Εκδόσεις χωρίς ανιχνευτή κίνησης): IP65, IK08

Είδος προστασίας/αντοχή σε κτυπήματα

(Εκδόσεις με ανιχνευτή κίνησης): IP54, IK08

Ονομαστική τάση: 220-240V\~ 50/60Hz

Εύρος θερμοκρασίας: -20°C έως +50°C

Το προϊόν αυτό είναι κατάλληλο για φωτισμό σε εσωτερικούς κι εξωτερικούς χώρους.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΣΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ 10 – 50 W

βλέπε εικόνες στις σελίδες 4, 7 και 8

1. Απενεργοποιήστε πριν από την εγκατάσταση την τροφοδοσία τάσης ①.
2. Σημείο τοποθέτησης: Ιδανικά ο προβολέας τοποθετείται χρησιμοποιώντας το στήριγμα τοίχου.
   Ο προβολέας πρέπει να τοποθετείται σε ύψος μικρότερο από 3 m ⑧.
   Το συνιστώμενο ύψος εγκατάστασης για τα μοντέλα με ανιχνευτή κίνησης είναι τα 2,5 m. Μπορείτε να περιστρέψετε τον προβολέα προς τα κάτω ή προς τα πάνω.
3. Αφαιρέστε τον βραχίονα στήριξης από τον προβολέα ②.
4. Σημειώστε τη θέση των οπών διάτρησης για την τοποθέτηση του βραχίονα στήριξης και ανοίξτε τις αντίστοιχες τρύπες στον τοίχο ②. Στηρίξτε τον βραχίονα με τις κατάλληλες βίδες στον τοίχο.
5. Ανοίξτε το φις ③.
6. Περάστε το ηλεκτρικό καλώδιο μέσα από τους κυλίνδρους του φις που είναι μονωμένοι ④.
7. Στηρίξτε τον προβολέα στον βραχίονα στήριξης.
8. Συνδέστε τη συρμάτωση του ηλεκτρικού καλωδίου σύμφωνα με την εικόνα ⑤ στον πίνακα σύνδεσης του φις (N = μπλε καλώδιο, σήμα γείωσης = πράσινο/κίτρινο καλώδιο, L = καφέ καλώδιο).
9. Σπρώξτε τους κυλίνδρους πάνω από το φις όπως στην εικόνα ⑥ και περιστρέψτε τους καλά. Βεβαιωθείτε ότι και οι δυο κύλινδροι είναι σφιχτά τοποθετημένοι, έτσι ώστε να διασφαλίζεται η επαρκής μόνωση.
10. Τοποθετείστε και πάλι τον βραχίονα στήριξης στον προβολέα.
11. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε καλά τις βίδες του βραχίονα.
12. Ενεργοποιήστε και πάλι την τροφοδοσία τάσης ⑦.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΣΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ 80 – 150 W

βλέπε εικόνες στις σελίδες 5 και 6

Σημείο τοποθέτησης: Ιδανικά ο προβολέας τοποθετείται χρησιμοποιώντας το στήριγμα τοίχου. Το ύψος της εγκατάστασης πρέπει να είναι μικρότερο από 3 m ⑩.

Ο προβολέας μπορεί να περιστραφεί 90° προς τα κάτω και 45° προς τα πάνω⑩.

1. Απενεργοποιήστε πριν από την εγκατάσταση την τροφοδοσία τάσης ①.
2. Ξεβιδώστε και ανοίξτε το κουτί σύνδεσης ② στο πίσω μέρος και αφαιρέστε την πλάκα ③.
3. Περάστε το καλώδιο σύνδεσης ④ μέσα από τον σωλήνα εισαγωγής του κουτιού σύνδεσης και συνδέστε τις συρματώσεις του καλωδίου σύνδεσης σύμφωνα με τη σήμανση Ν και L ④.
4. Στερεώστε την πλάκα και βιδώστε το κουτί σύνδεσης ⑤.
5. Αφαιρέστε τον βραχίονα στήριξης από τον προβολέα ⑥.
6. Σημειώστε τη θέση των οπών διάτρησης ⑦ για την τοποθέτηση του βραχίονα στήριξης και ανοίξτε τις αντίστοιχες τρύπες στον τοίχο. Στηρίξτε τον βραχίονα με τις κατάλληλες βίδες στον τοίχο ⑦.
7. Στηρίξτε τον προβολέα στον βραχίονα στήριξης ⑧.
8. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε καλά τις βίδες του βραχίονα ⑧.
9. Ενεργοποιήστε και πάλι την τροφοδοσία τάσης ⑨.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

(Μόνο για τις εκδόσεις με ανιχνευτή κίνησης)

Ο προβολέας αυτός διαθέτει αισθητήρα με υπέρυθρες ακτίνες. Ανάβει αυτόματα όταν ο αισθητήρας εντοπίσει κίνηση στην περιοχή.

Μην τοποθετείτε τον ανιχνευτή κίνησης προς την κατεύθυνση πισίνων, απορροφητήρων αέρα θέρμανσης, κλιματιστικών ή αντικειμένων, τα οποία εκτίθενται σε μεγάλες μεταβολές θερμοκρασίας.

Αποφύγετε την τοποθέτηση του ανιχνευτή κίνησης προς δένδρα ή θάμνους ή χώρους, στους οποίους μπορεί να υπάρχουν κατοικίδια.

Ο ανιχνευτής κίνησης περιστρέφεται οριζόντια προς τα δεξιά και προς τα αριστερά και κάθετα προς τα πάνω και προς τα κάτω.

Λάβετε κατά την τοποθέτηση του προβολέα υπόψη σας ότι ο ανιχνευτής κίνησης αντιδρά με μεγαλύτερη ευαισθησία σε κινήσεις που διέρχονται εγκάρσια μέσα από το πεδίο εμβέλειάς του και είναι λιγότερο ευαίσθητος σε κινήσεις που κατευθύνονται άμεσα προς τη συσκευή.

PYOMIŠH ANIXNEYTH KINHŠHŠ (PIR)

Στην οπίσθια πλευρά του ανιχνευτή κίνησης υπάρχουν τρεις διακόπτες⑨.

TIME – Ρύθμιση χρόνου (αριστερά):

Με τον διακόπτη αυτό μπορείτε να επιλέξετε έναν οποιοδήποτε χρόνο ενεργοποίησης μεταξύ περίπου 10 δευτερολέπτων και 5 λεπτών μετά την τελευταία ανίχνευση κίνησης. Περιστρέφοντας δεξιόστροφα τον διακόπτη TIME μειώνεται το χρονικό διάστημα, ενώ αριστερόστροφα αυξάνεται.

LUX – Ρύθμιση φωτισμού (σύμβολο ήλιου και φεγγαριού δεξιά) ⑩:

Η ρύθμιση φωτισμού καθορίζει τον βαθμό φωτεινότητας κατά τον οποίο ενεργοποιείται ο αισθητήρας του προβολέα.

Η θέση (σύμβολο ήλιου) δηλώνει ότι ο αισθητήρας λειτουργεί και την ημέρα και τη νύχτα, ενώ στη θέση (σύμβολο φεγγαριού) ο αισθητήρας λειτουργεί μόνο νύχτα. Για τη ρύθμιση περιμένετε έως ότου επιτευχθεί η επιθυμητή φωτεινότητα περιβάλλοντος. Περιστρέψτε τον διακόπτη ρύθμισης φωτισμού τέρμα προς ο σύμβολο (φεγγάρι). Περιστρέψτε τον διακόπτη αργά προς την κατεύθυνση του συμβόλου (ήλιος), έως ότου ο προβολέας ενεργοποιηθεί από κάποια κίνηση. Ο προβολέας θα ενεργοποιείται εφεξής στο συγκεκριμένο ρυθμισμένο επίπεδο φωτεινότητας όταν ανιχνεύσει κάποια κίνηση.

SENS - Ρύθμιση ευαισθησίας (μέση) ⑪:

Η ευαισθησία του αισθητήρα εξαρτάται από τη θερμοκρασία του περιβάλλοντος. Όσο μικρότερη είναι η θερμοκρασία περιβάλλοντος τόσο μεγαλύτερη είναι η ευαισθησία του ανιχνευτή κίνησης. Ο αισθητήρας διαθέτει μέγιστη ευαισθησία όταν περιστρέψετε τον διακόπτη SENS τέρμα προς την κατεύθυνση (+).

Ανιχνευτής κίνησης: παθητικός αισθητήρας υπέρυθρης ακτινοβολίας (PIR)

Πεδίο εμβέλειας: έως 10 m/έως 120° (οριζόντια) ⑫

Ρύθμιση χρόνου: περ. 10 δευτ. έως 5 min.

Φωτεινότητα περιβάλλοντος: 0 – 2000 lux

Ευαισθησία: 3 έως 10 m ανάλογα με τη θέση τοποθέτησης ⑬

ΣΥΝΤΗΡΗΣΗ

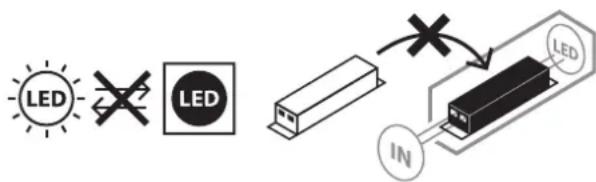

ΠΡΟΣΟΧΗ! Ο προβολέας LED δεν περιέχει στοιχεία, τα οποία θα πρέπει να συντηρούνται. Ο λαμπτήρας του προβολέα αυτού δεν αντικαθίσταται. Όταν ο λαμπτήρας ολοκληρώσει τη διάρκεια ζωής του, θα πρέπει να αντικαταστήσετε ολόκληρο τον προβολέα. Ο προβολέας δεν πρέπει να ανοίγει.

ΚΑΘΑΡΙΣΜΟΣ

Αφαιρέστε τον προβολέα από το ηλεκτρικό δίκτυο πριν από τον καθαρισμό.

Μη χρησιμοποιείτε διαλυτικά, καυστικά καθαριστικά ή παρόμοια προϊόντα. Για τον καθαρισμό χρησιμοποιήστε ένα στεγνό ή ελαφρώς νωπό πανί.

ΔΙΑΘΕΣΗ

Να απορρίπτετε τις ηλεκτρικές συσκευές πάντα με περιβαλλοντικά υπεύθυνο τρόπο! Οι ηλεκτρονικές συσκευές δεν αποτελούν οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές θα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Μπορείτε να ενημερωθείτε από το δήμο ή την κοινότητά σας όσον αφορά τις δυνατότητες απόρριψης των άχρηστων συσκευών.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΕ

Η δήλωση συμμόρφωσης βρίσκεται κατατεθειμένη στον κατασκευαστή.

ΚΑΤΑΣΚΕΥΑΣΤΗΣ

Για πρόσθετες πληροφορίες συνιστούμε να μεταβείτε στο πεδίο Service/FAQ's στην αρχική μας σελίδα www.brennenstuhl.com.
