NAUDOJIMO INSTRUKCIJA JARO 5050 P BRENNENSTUHL

LED prožektorius su infraraudonųjų spindulių judesio detektoriumi

JARO

Dèmesio: prieš naudodami gaminj, atidžiai perskaitykite šią naudojimo instrukciją ir ją saugokite!

SAUGOS NUORODOS

1. Kaskart prieš naudodami gamini, patikrinkite, ar jis nepažeistas. Niekada nenaudokite gaminio, jei aptikote kokių nors pažeidimų. Tokiu atveju kreipkitės į elektriką arba nurodytu gamintojo techninės priežiūros adresu.

Nesilaikant šio reikalavimo kyla pavojus gyvybei dėl elektros smūgio!

1. Nenaudokite gaminio sprogioje aplinkoje – pavojus gyvybei!
2. Neprileiskite vaikų prie prožektoriaus. Vaikai negali įvertinti dėl elektros srovės kylančio pavojaus.
3. Niekada nežiūrėkite tiesiai į šviesą.
4. Apgadinto apsauginio dangčio pakeisti negalima. Prožektorius turi būti utilizuojamas.
5. Išorinis lankstusis šio šviestuvo laidas yra nekeičiamas; jei laidas pažeistas, šviestuvas turi būti utilizuojamas.
6. Prožektoriams JARO 7050, 9050, 13050 taikoma: ⅢⅣ Ⅰkaitęs paviršius

Netinka naudoti su išoriniais šviesos reguliatoriais.

Nesilaikant minimalaus atstumo apšviesti objektai gali perkaisti.

TECHNINIAI DUOMENYS

Apsaugos klasè: I

Apsaugos laipsnis / atsparumas smūgiui

(versijos be judesio daviklio): IP65, IK08

Apsaugos laipsnis / atsparumas smūgiui

(versijos su judesio davikliu): IP54, IK08

Nominalioji jtampa: 220–240 V\~ 50 / 60 Hz

Temperatūros diapazonas: nuo -20 °C iki +50 °C

Šis gaminys skirtas apšvietimo reikmėms viduje ir lauke.

MONTAVIMAS IR PRIJUNGIMAS PRIE ELEKTROS MAITINIMO TINKLO 10 – 50 W skatīt attēlos no 4, 7 un 8 lappusei

1. Prieš jrengimą visuomet išjunkite maitinimo įtampa ①.
2. Montavimo padėtis: Prožektorių idealiu atveju reiktų tvirtinti sieniniu laikikliu.
   Prožektorių reikia montuoti žemiau nei 3 m aukštyje ⑧. Rekomenduojamas modelių su judesio detektoriumi montavimo aukštis – 2,5 m.
   Prožektorių galima palenkti žemyn ir aukštyn.
3. Pašalinkite laikančiają apkabą nuo prožektoriaus ②.
4. Pažymėkite gręžtinių skylių padėtį, kad pritvirtintumėte laikančiają apkabą, ir išgręžkite atitinkamas skyles sienoje ②. Tinkamais varžtais pritvirtinkite apkabą prie sienos.
5. Atidarykite jungiamaji kištuka3.
6. Išveskite jungiamaji laidą per sandariklj turinčias kištuko movas ④.
7. Pritvirtinkite prožektorių prie laikančiosios apkabos.
8. Prijunkite jungiamojo kabelio gijas pagal ⑤ prie jėjimo kištuko sietyno gnybto (N = mėlynas kabelis, jžeminimo ženklas = žalias/geltonas kabelis, L = rudas kabelis).
9. Užmaukite movas, kaip pavaizduota ⑥, ant jėjimo kištuko, ir tvirtai prisukite. Įsitikinkite, kad abi movos yra pakankamai tvirtai prisuktos – taip bus užtikrintas pakankamas sandarinimas.
10. Vèl primontuokite laikančiają apkabą prie prožektoriaus.
11. Nustatykite pageidaujamą žibinto padėtį ir priveržkite apkabinius varžtus.
12. Vèl jjunkite maitinimo įtampa ⑦.

MONTAVIMAS IR PRIJUNGIMAS PRIE ELEKTROS MAITINIMO TINKLO 80 – 150 W skatīt attēlos no 5 un 6 lappusei

Montavimo padėtis: Prožektorių idealiu atveju reiktų tvirtinti sieniniu laikikliu. Prožektorių reikia tvirtinti ne didesniame kaip 3 m aukštyje ⑩. Lempas galima pakreipti 90° kampu į apačią ir 45° kampu į viršų ⑩.

1. Prieš irengimą visuomet išjunkite maitinimo įtampa ①.
2. Prijungimo dėžute ^② prisukite prie užpakalinės pusės ir atlaisvinkite prispaudimo plokšte ^③ .
3. Prijungimo laid4 prakiškite per prijungimo dėžutės įvadinį vamzdelį ir prijungimo laido gyslas prijunkite atsižvelgdami į N ir L ④ ženklinimą.
4. Prisukite tvirtinimo plokšte ir prie jos priveržkite prijungimo dėžutę ⑤.
5. Pašalinkite laikančiają apkabą nuo prožektoriaus ⑥.
6. Pasižymėkite gręžimo angų ⑦ padėtį, kurios bus naudojamos pritvirtinti laikančiają apkabą, ir sienoje išgręžkite atitinkamas angas. Apkabą tinkamais varžtais prisukite prie sienos ⑦.
7. Prožektorių pritvirtinkite prie laikančiosios apkabos ⑧.
8. Nustatykite norimą prożektoriaus padėtį ir tvirtai prisukite laikančiosios apkabos varžtus ⑧.
9. Vėl jjunkite maitinimo įtampą ⑨.

VEIKIMO APRAŠYMAS

(tik versijoms su judesio detektoriumi)

Šis prožektorius turi infraraudonujų spindulių jutikljį. Jis automatiškai įsijungia, kai jutiklis aplinkoje nustato judesius.

Judesio detektoriaus geriau nekreipkite j baseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai.

Venkite judesio detektorių kreipti į medžius, krūmus ar vietas, kuriose dažnai gali būti naminių gyvūnų.

Judesio detektorių galima pasukti horizontaliai į dešinę ir į kairę, ir palenkti vertikaliai aukštyn ir žemyn.

Pritaisydami prožektorių atsižvelkite į tai, kad judesio detektorius jautriausiai reaguoja į judesius skersai per jo aprėpties lauką, ir mažiausiai jautrus yra judesiams tiesiai prietaiso link.

JUDESIO DETEKTORIAUS (PIR) NUSTATYMAS

Galinėje judesio detektoriaus pusėje yra trys reguliatoriai ⑨.

TIME – trukmės nustatymas (iš kairės):

Šiuo reguliatoriumi galite pasirinkti bet kokią jjungimo trukmę nuo mażdaug 10 sekundžių iki 5 minučių, po to, kai buvo užfiksuotas paskutinis judesys. TIME reguliatorių sukant pagal laikrodžio rodyklę, trukmė mažėja, prieš laikrodžio rodyklę – mažėja.

LUX – šviesos nustatymas (saulės ir mėnulio simbolis, iš dešinės) ⑩:

Šviesos nustatymu pasirenkama, nuo kokio šviesumo jutiklis jjungia prožektorių.

Padėtis (saulės simbolis) rodo, kad jutiklis veikia dieną ir naktį, padėtyje (mėnulio simbolis) jutiklis veikia tik naktį. Norėdami nustatyti, palaukite, kol bus pasiektas pageidaujamas aplinkos šviesumas. Pasukite šviesos nustatymo reguliatorių iki galo prie simbolio (mėnulis). Lėtai sukite reguliatorių simbolio (saulė) kryptimi tol, kol prožektorius įsijungs dėl judėjimo.

Dabar prožektorius įsijungs nuo nustatyto šviesumo, aptikęs judėjimą.

SENS - jautrumo nustatymas (per viduri) ⑪:

Jutiklio jautrumas priklauso nuo aplinkos temperatūros. Kuo žemesnė aplinkos temperatūra, tuo didesnis yra judesio detektoriaus jautrumas.

Jutiklis yra jautriausias, kai SENS reguliatorius iki galo pasukamas (+) kryptimi.

Judesio detektorius: pasyvus infraraudonujų spindulių jutiklis (PIR)

Aprèpties diapazonas: iki 10 m/iki 120° (horizontaliai) ⑫

Trukmės nustatymas: apie 10 sek. iki 5 min.

Aplinkos šviesumas: 0 – 2000 liuksų

Jautrumas: nuo 3 iki 10 m, priklausomai nuo montavimo vietos

⑬

TECHNINÉ PRIEŽIŪRA

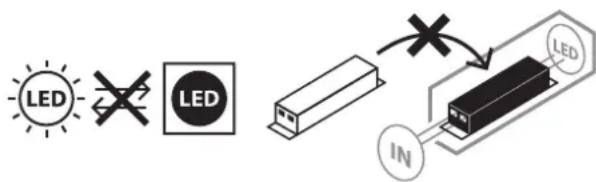

DĖMESIO! LED šviestuve nėra komponentų, kuriems reikalinga techninė priežiūra. Šio šviestuvo šviesos šaltinis yra nekeičiamas; pasibaigus šviesos šaltinio naudojimo trukmei, turi būti pakeičiamas visas šviestuvas. Draudžiama atidaryti šviestuvą.

VALYMAS

Prieš valydami prožektorių, atjunkite jį nuo tinklo įtampos.

Nenaudokite tirpiklių, ėsdinančių valymo priemonių ar pan. Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę.

ŠALINIMAS

Ekologiškai šalinkite elektros prietaisus!

Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis!

Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atlieku, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti.

Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.

ES ATITIKTIES DEKLARACIJA

ES atitikties deklaraciją turi gamintojas.

GAMINTOJAS

Dėl išsamesnės informacijos rekomenduojame aptarnavimo / DUK sritįmūsu svetainėje www.brennenstuhl.com.
