JARO 5050 P - Lampa BRENNENSTUHL - Bezplatný návod na obsluhu

Typ produktu	LED projektor s infračerveným detektorom pohybu
Značka	Brennenstuhl
Model	JARO 5050 P
Napájanie	220-240 V ~ 50/60 Hz
Výkon	50 W
Stupeň ochrany	IP54 (verzia s detektorom)
Odolnosť voči nárazom	IK08
Teplotný rozsah	-20 °C až +50 °C
Typ detektora	Pasívny infračervený senzor (PIR)
Dosah detekcie	Až 10 m
Uhol detekcie	120° (horizontálne)
Nastavenie doby svietenia	10 sekúnd až 5 minút
Nastavenie prahu osvetlenia	0 až 2000 lux (deň/noc)
Nastavenie citlivosti	Od 3 do 10 m podľa montáže
Odporúčaná výška inštalácie	2,5 m (max. 3 m)
Náklon projektora	90° nadol, 45° nahor
Svetelný zdroj	LED nevymeniteľný
Použitie	Interiér a exteriér
Údržba	Čistiť suchou alebo mierne vlhkou handričkou
Likvidácia	V súlade so smernicou 2012/19/EÚ (OEEZ)

Často kladené otázky - JARO 5050 P BRENNENSTUHL

Aká je odporúčaná výška inštalácie pre projektor JARO 5050 P ?

Odporúčaná výška inštalácie je 2,5 m pre optimálnu detekciu, s maximom 3 m.

Aký je dosah detekcie pohybového senzora?

PIR senzor detekuje pohyb až do 10 m s horizontálnym uhlom 120°.

Ako nastaviť dobu svietenia po detekcii?

Použite tlačidlo TIME na zadnej strane detektora na nastavenie doby od 10 sekúnd do 5 minút. Otáčajte v smere hodinových ručičiek na zníženie, proti smeru na zvýšenie.

Ako nastaviť citlivosť pohybového detektora?

Otáčajte gombíkom SENS smerom (+) pre maximálnu citlivosť (detekcia až do 10 m) alebo smerom (-) na zníženie dosahu.

Môže projektor fungovať iba v noci?

Áno, nastavte gombík jasu na symbol mesiaca () pre nočnú prevádzku. Pre prevádzku deň a noc použite symbol slnka (☀️).

Ako čistiť projektor?

Najprv odpojte zariadenie. Použite suchú alebo mierne vlhkú handričku. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Je svetelný zdroj vymeniteľný?

Nie, LED nie je vymeniteľný. Po skončení životnosti LED musí byť celý projektor vymenený v súlade s predpismi OEEZ.

Aké bezpečnostné opatrenia treba dodržiavať?

Nikdy sa nepozerajte priamo do lúča. Pred inštaláciou vypnite napájanie. Nepoužívajte s externým stmievačom. Dodržujte minimálnu vzdialenosť, aby ste predišli prehriatiu osvetlených predmetov.

Môžem tento projektor používať vonku?

Áno, stupeň krytia IP54 ho chráni proti striekajúcej vode, ale nie je ponorný. Vhodný na vonkajšie použitie pod prístreškom.

Ako zlikvidovať projektor po skončení životnosti?

Nevyhadzujte do domáceho odpadu. Odovzdajte na zbernom mieste OEEZ na recykláciu v súlade so smernicou 2012/19/EÚ.

NÁVOD NA OBSLUHU JARO 5050 P BRENNENSTUHL

LED žiarič s infračerveným hlásičom pohybu

JARO

Pozor: Prečítajte si pred použitím výrobku pozorne tento návod na používanie a potom ho riadne uschovajte!

BEZPEČNOSTNÉ POKYNY

1. Skontrolujte pred každým použitím výrobok na prípadné poškodenia. Nepoužívajte nikdy výrobok, ak zistíte akékol'vek poškodenia. Obráťte sa v tomto prípade na kvalifikovaného elektrikára alebo na uvedenú servisnú adresu výrobcu.

Pri nedodržiavaní pokynov hrozí smrtelné nebezpečenstvo spôsobené úderom elektrického prúdu!

1. Nepoužívajte výrobok v prostredí ohrozenom výbuchom - riziko ohrozenia života!
2. Udržiavajte deti v dostatočnej vzdialenosti od žiariča. Deti nedokážu odhadnúť nebezpečenstvo, ktoré môže znamenať elektrický prúd.
3. Nehladte nikdy priamo do svetla.
4. Zničený ochranný kryt sa nedá vymenit. Žiarič kal sa musí odstránit.
5. Vonkajšie flexibilné vedenie tejto lampy sa nedá vymenit; ak je vedenie poškodené, musí sa lampa zošrotovať.
6. Pre žiariče JARO 7050, 9050, 13050 platí: Horúci povrch

Nevhodná na prevádzku s externými regulátormi svetla.

Pri nedosiahnutí minimálnej vzdialenosti sa môžu prehrievať osvetlené predmety.

TECHNICKÉ ÚDAJE

Trieda ochrany: I

Druh ochrany/Odolnost' proti nárazu

(verzie bez hlásiča pohybu): IP65, IK08

Druh ochrany/Odolnost' proti nárazu

(verzie s hlásičom pohybu): IP54, IK08

Menovité napätie: 220-240V\~ 50/60Hz

Rozsah teploty: -20^ až +50°C

pozri obrázky strana 4, 7 a 8

1. Vypnite pred inštaláciou vždy napájanie napätím ①.
2. Montážna poloha: Žiarič by sa mal v ideálnom prípade upevnit pomocou nástenného držiaka.
   Žiarič sa musí montovať vo výške menej než 3 m ⑧.
   Odporúčaná montážna výška u modelov s hlásičom pohybu 2,5 m. Žiarič sa dá sklopiť dole alebo zdvihnút hore.
3. Odstráňte držiak zo žiariča ②.
4. Vyznačte polohu upevňovacích otvorov na upevnenie držiaka a vyvřtajte príslušné otvory do steny ②. Upevnit' držiak vhodnými skrutkami na stenu.
5. Otvorte prípojku zástrčky ③.
6. Presuňte spojovacie vedenie cez objímky zástrčky ④ vybavené tesnením.
7. Upevnit žiarič na držiak.
8. Pripojiť pramene spojovacieho kábla podľa obrázku ⑤ na svorku svietidla vstupnej zástrčky (N = modrý kábel, uzemňovací symbol – zeleno/žltý kábel, L = hnedý kábel).
9. Nasunúť objímky podľa obrázku ⑥ na vstupnú zástrčku a pevne ich utiahnutť. Ubezpečte sa, že sú obe objímky dostatočne pevne utiahnuté – tak sa zabezpečí dostatočné utesnenie.
10. Namontujte držiak spät na žiarič.
11. Nastaviť požadovanú polohu lampy a riadne utiahnuť skrutky držiaka.
12. Zapnite opät' napájanie napätím ⑦.

MONTÁŽ A PRIPOJENIE K NAPÁJANIU ELEKTRICKÝM PRÚDOM 80 – 150 W

pozri obrázky strana 5 a 6

Montážna poloha: Žiarič by sa mal v ideálnom prípade upevnit pomocou nástenného držiaka. Inštalačná výška musí byť menšia než 3m ⑩.

Lampa sa dá sklopiť o 90° dole a vyklopiť o 45° hore ⑩.

1. Pred inštaláciou musíte vypnút napájanie napätím ①.
2. Naskrutkujte spojovaciu dózu ② na zadnú stranu a uvoľnite prítlačnú dosku ③.
3. Presuňte spojovací kábel 4 cez vstupnú rúrku spojovacej dózy a spojte lanká spojovacieho kábla podľa značiek N a L ④.
4. Upevnite prítlačnú dosku a priskrutkujte spojovaciu dózu ⑤.
5. Odstráňte držiak zo žiariča ⑥.
6. Vyznačte polohu upevňovacích otvorov ⑦ na upevnenie držiaka a vyvítajte príslušné otvory do steny. Upevnite držiak vhodnými skrutkami na stenu ⑦.
7. Upevnite žiarič na držiak ⑧.
8. Nastavte požadovanú polohu žiariča a riadne utiahnite skrutky držiaka ⑧.
9. Opät' zapnite napájanie napätím ⑨.

FUNKČNÝ POPIS

(iba u verzií s hlásičom pohybu)

Tento žiarič je vybavený infračerveným senzorom. Senzor sa zapne automaticky, ak identifikuje pohyby v okolí.

Nesmerujte hlásič pohybu pokiaľ možno na plavecké bazény, výpusty horúceho vzduchu, klimatizačné zariadenia alebo objekty, ktoré sú vystavené silnému kolísaniu teploty.

Zabráňte nasmerovaniu hlásiča pohybu na stromy alebo kríky, prípadne na miesta, na ktorých sa môžu často zdržiavať domáce zvieratá.

Hlásič pohybu sa dá otáčat' horizontálne vpravo a vl'avo a zdvíhat' vertikálne hore a lebo spúštať dole.

Rešpektujte pri montáži žiariča, že hlásič pohybu reaguje najcitlivejšie na pohyby, ktoré prebiehajú šikmo k jeho identifikačnému poľu a najmenej citlivo pohyby, ktoré prichádzajú priamo na prístroj.

NASTAVENIE HLÁSIČA POHYBU (PIR)

Na zadnej strane hlásiča pohybu sa nachádzajú tri regulátory ⑩.

TIME – Nastavenie času (vl'avo):

S týmto regulátorom môžete zvolit’lubovolnú zapínaciu dobu medzi 10 sekundami a 5 minútami potom, čo bol zaznamenaný posledný pohyb. Otáčaním regulátora TIME v smere hodinových ručičiek klesá časový interval, otáčaním v protismere hodinových ručičiek interval stúpa.

LUX – Nastavenie svetlosti (symbol slnka a mesiaca, vpravo) ⑩:

Nastavenie svetlosti určuje, od ktorej svetlosti sa zapne senzor žiariča.

Poloha (symbol slnka) zobrazuje, že senzor pracuje cez deň a v noci, v polohe (symbol mesiaca) pracuje senzor iba v noci. Na nastavenie počkajte, kým sa dosiahne požadovaná svetlosť okolia.

Otočte nastavenie svetlosti úplne na symbol (mesiac). Otáčajte regulátor pomaly v smere symbolu (slnko), kým sa žiarič nezapne prostredníctvom pohybu.

Žiarič sa potom zapne od nastavenej svetlosti pri identifikácii pohybu.

SENS – Nastavenie citlivosti (stred) ⑪:

Citlivosť senzora závisí od okolitej teploty. Čím nižšia je okolitá teplota, o to vyššia je citlivost hlásiča pohybu.

Senzor je najcitlivejší, ak sa otáča regulátor SENS úplne v smere (+).

Rozsah zaznamenávania: až do 10 m/až do 120° (horizontálne) ⑫

Citlivost: 3 až 10 m vždy podľa miesta montáže ⑬

ÚDRŽBA

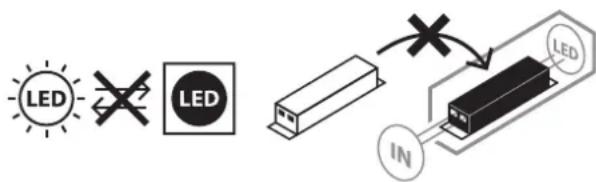

POZOR! LED lampa neobsahuje žiadne súčiastky, ktoré by sa museli udržiavať. Svetelný zdroj tejto lampy sa nedá vymeniť, ak dosiahol svetelný zdroj koniec svojej životnosti, musí sa vymeniť celá lampa. Lampa sa nesmie otvorit!

ČISTENIE

Vypojte žiarič pred čistením od sietového napätia.

Nepoužívajte žiadne rozpúšťadlá, dráždivé alebo agresívne čistiace prostriedky. Používajte na čistenie iba suchú alebo zľahka navlhčenú handričku.

LIKVIDÁCIA

Odstraňujte elektrické prístroje ekologickým spôsobom!

Elektrické prístroje nepatria do domového odpadu!

Podľa Európskej smernice 2012/19/EÚ o elektrických a elektronických starých prístrojoch so musia opotrebované elektrospotrebiče zhromaždit zvlášť a odviezt na ekologicky bezchybnú recykláciu.

O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade.

VYHLÁSENIE O ZHODE S NORMAMI EÚ

EU prehlasenie o zhode je uložene u vyrobcu.

VÝROBCA

Pre d'alšie informácie vám odporúčame oblast Servis/FAQ na našej domovskiej stránke www.brennenstuhl.com.
