LIETOŠANAS INSTRUKCIJA JARO 5050 P BRENNENSTUHL

Uzmanibu: pirms izstrādājuma lietošanas uzmanīgi izlasiet un saglabājiet lietošanas pamācību!

DROŠĪBAS NORĀDĪJUMI

1. Ikreiz pirms lietošanas pārbaudiet, vai izstrādājumam nav nekādu bojājumu. Nekad nelietojiet izstrādājumu, ja konstatējat jebkādus bojājumus. Tādā gadījumā vērsieties pie kvalificēta elektrika vai norādītajā ražotāja servisa adresē.

Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

1. Neizmantojiet izstrādājumu sprādzienbīstamā vidē, bīstami dzīvībai!

2. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas radītos riskus.

3. Nekad neskatieties tieši gaismā.

4. Saplīsušu aizsargkorpusu nevar aizstāt ar jaunu. Prožektors ir jāutilizē.

5. Luktura ārējo lokano vadu nevar nomainīt; ja tas ir bojāts, tad lukturis jānodod lūžnos.

6. Attiecas uz lukturiem JARO 7050, 9050, 13050: Karsta virsma

Nav piemērots ekspluatācijai ar ārējiem gaismas intensitātes regulatoriem.

Ja atstatums ir mazāks par minimālo atstatumu, apgaismotie objekti var pārkarst.

TEHNISKIE DATI

Aizsardzības klase: I

Aizsardzības veids/triecienizturība

(modeli bez kustibu sensora): IP65, IK08

Aizsardzības veids/triecienizturība

(modeli ar kustību sensoru): IP54, IK08

Nominālais spriegums: 220-240V\~ 50/60Hz

Temperatūras diapazons: -20°C līdz +50°C

Izstrādājums ir piemērots apgaismojuma nodrošināšanai iekštelpās un ārā.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 10 – 50 W

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu.
   Prožektors ir jāuzstāda mazāk nekā 3 m augstumā ⑧. leteicamais montāžas augstums modeliem ar kustības detektoru ir 2,5 m. Prožektoru var noliekt gan uz leju, gan pagriezt uz augšu.
3. Nonemiet turētāja loku no prožektora ②.
4. Atzīmējiet stiprinājuma urbumu pozīciju turētāja loka nostiprināšanai un izurbiet sienā ② atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas.
5. Atveriet kontaktdakša ^3 pieslēgumu.
6. Izvadiet pieslēguma vadu caur ar blīvējumu aprīkotajiem kontaktdakšas apvalkiem ④.
7. Nostipriniet prožektoru uz turētāja loka.
8. Pievienojiet pieslēguma kabeļa vijumus atbilstoši ⑤ ieejas spraudņa lustras spailei (N = zilais kabelis, iezemējuma grafiskais attēls = zaļais/dzeltenais kabelis, L = brūnais kabelis).
9. Pärvelciet apvalkus kā ⑥ pāri ieejas spraudnim un stingri pievelciet. Nodrošiniet, lai abi apvalki ir pieskrūvēti pietiekami stingri – lai tiek nodrošināts pietiekams hermētiskums.
10. Uzmontējiet turētāja loku atpakal uz prožektora.
11. Novietojiet lampu nepieciešamajā pozīcijā un stingri pievelciet loka skrūves.
12. Pievienojiet prožektoram elektriskās strāvas padevi ⑦.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 80 – 150 W

Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu. Montāžas augstumam jābūt mazākam par 3 m ⑩.

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Pieskrūvējiet aizmugurē pieslēguma ligzdu ② un noņemiet piespiedplātni ③.
3. Izvadiet pieslēguma kabel ^4 caur pieslēguma ligzdas ievada cauruli un savienojiet pieslēguma vada vijumus atbilstoši marķējumam N un L ④.
4. Nostipriniet piespiedplātni un pieskrūvējiet pieslēguma ligzdu ⑤.
5. Noņemiet turētāja loku no prožektora ⑥.
6. Atzīmējiet stiprinājuma urbumu ⑦ pozīciju turētāja loka nostiprināšanai un izurbiet sienā atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas ⑦.
7. Nostipriniet prožektoru uz turētāja loka ⑧.
8. Pagrieziet prožektoru nepieciešamajā pozīcijā un stingri pievelciet loka skrūves ⑧.
9. Pievienojiet prožektoram elektriskās strāvas padevi ⑨.

DARBIBAS APRAKSTS

(tikai versijām ar kustības detektoru)

Šis prožektors ir aprikots ar infrasarkano staru sensoru. Tas automātiski ieslēdzas, kad sensors uztveršanas zonā identificē kustības.

Pēc iespējas nevērsiet kustības detektoru pret baseinu, apsildes gaisa novilcēju, gaisa kondicionēšanas iekārtām vai objektiem, kas ir pakļauti krasām temperatūras svārstībām.

Izvairieties pagriezt kustības detektoru koku vai krūmu virzienā vai pret vietām, kurās varētu uzturēties mājdzīvnieki.

Kustības detektoru horizontāli var pagriezt pa labi un pa kreisi, bet vertikāli to var pagriezt uz augšu un noliekt uz leju.

Uzstādot prožektoru, ņemiet vērā, ka kustības detektors visjutīgāk reaģē uz kustībām, kas notiek šķērsām tā uztveršanas laukam, bet vismazāk – uz kustībām, kas notiek tieši virzienā uz ierīci.

KUSTIBAS DETEKTORA (PIR) IESTATIŠANA

Kustības detektora aizmugurē atrodas trīs regulatori ⑨.

TIME – laika iestatijums (kreisajā pusē):

Ar šo regulatoru varat izvēlēties jebkādu ieslēgšanās laiku no apm. 10 sekundēm līdz 5 minūtēm kopš pēdējās identificētās kustības. Griežot regulatoru „TIME” pulksteņa rādītāja kustības virzienā, laika periods samazinās, bet griežot pretēji pulksteņa rādītāja virzienam – palielinās.

LUX – gaismas iestatijums (saules un mēness simbols, labajā pusē) ⑩:

Gaismas iestatijums nosaka, kādā gaismas spilgtuma līmenī ieslēdzas prožektora sensors. Pozīcija (simbols „saule“) norāda, ka sensors darbojas gan naktī, gan dienā, bet pozīcijā (simbols „mēness“) sensors darbojas tikai naktī. Lai veiktu iestatijumu, nogaidiet, līdz iestājas vajadzīgais āra apgaismojuma spilgtums. Pagrieziet gaismas iestatīšanas regulatoru līdz galam uz simbolu („mēness“). Pēc tam regulatoru lēni grieziet simbola („saule“) virzienā, līdz, identificējot kustību, prožektors ieslēdzas.

Tagad, identificējot kustību, prožektors ieslēgsies tikai noteiktos gaismas spilgtuma apstākļos.

SENS - jutības iestatījums (vidū) ⑪:

Sensora jutība ir atkarīga no apkārtējās temperatūras. Jo zemāka apkārtējā temperatūra, jo lielāka būs kustības detektora jutība.

Sensora jutība būs vislielākā, ja regulators „SENS“ būs līdz galam pagriezts (+) virzienā.

Kustības detektors: pasīvais infrasarkano staru sensors (PIR)

Darbības diapazons: līdz 10 m/līdz120° (horizontāli) ⑫

Laika iestatijums: apm. 10 sek. līdz 5 min.

Apkārtnes apgaismojuma spilgtums: 0 – 2000 luksi

Jutība: 3 līdz 10 m, atkarībā no montāžas vietas ⑬

APKOPE

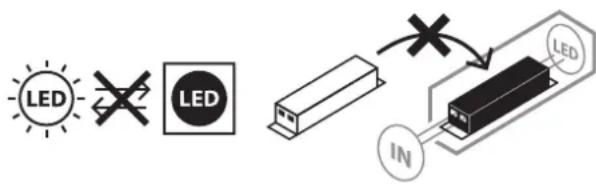

UZMANĪBU! LED lampa nesatur komponentus, kam nepieciešama apkope. Luktura gaismas avots nav nomaināms; kad gaismas avota kalpošanas laiks ir beidzies, jānomaina viss lukturis. Lukturi nedrīkst atvērt.

TİRİŞANA

Pirms tīrīšanas atvienojiet prožektoru no tīkla sprieguma.

Nelietojiet škīdinātājus, kodīgus tīrīšanas līdzekļus u. tml. lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu drāniņu.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu!

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā.

Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ES ATBILSTĪBAS DEKLARĀCIJA

Atbilstības deklarācija glabājas pie ražotāja.

RAŽOTĀJS

Plašāku informāciju ieteicams iegūt sadaļā „Service/FAQ’s” mūsu mājaslapā
