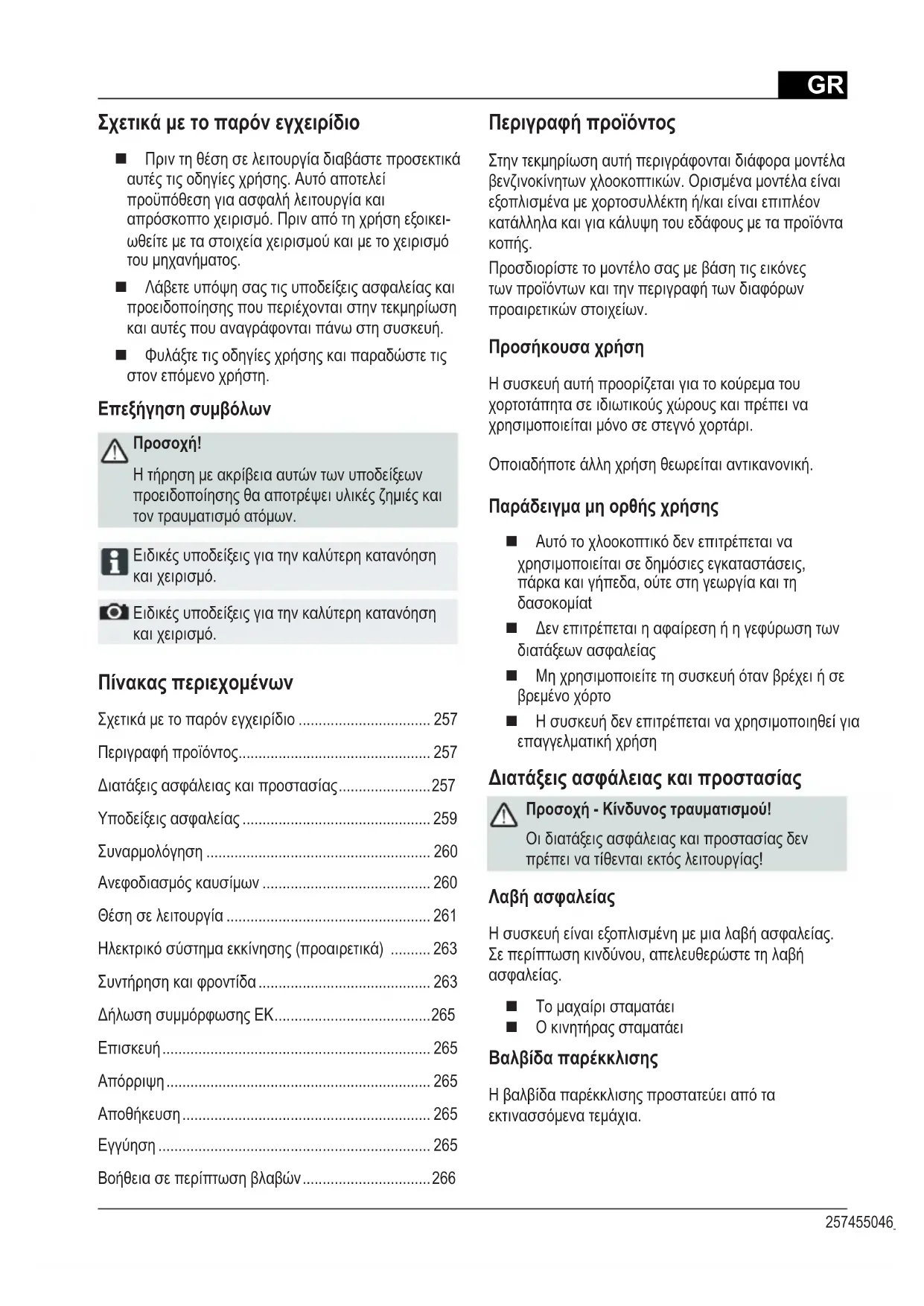

Σχετικά με το παρόν εγχειρίδιο
■ Πριν τη θέση σε λειτουργία διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης. Αυτό αποτελεί προϋπόθεση για ασφαλή λειτουργία και απρόσκοπτο χειρισμό. Πριν από τη χρήση εξοικειωθείτε με τα στοιχεία χειρισμού και με το χειρισμό του μηχανήματος.
Λάβετε υπόψη σας τις υποδείξεις ασφαλείας και προειδοποίησης που περιέχονται στην τεκμηρίωση και αυτές που αναγράφονται πάνω στη συσκευή.
■ Φυλάξτε τις οδηγίες χρήσης και παραδώστε τις στον επόμενο χρήστη.
Επεξήγηση συμβόλων
Προσοχή!
Η τήρηση με ακρίβεια αυτών των υποδείξεων προειδοποίησης θα αποτρέψει υλικές ζημιές και τον τραυματισμό ατόμων.
Ειδικές υποδείξεις για την καλύτερη κατανόηση και χειρισμό.
Ειδικές υποδείξεις για την καλύτερη κατανόηση και χειρισμό.
Πίνακας περιεχομένων
Σχετικά με το παρόν εγχειρίδιο 257
Περιγραφή προϊόντος.... 257
Διατάξεις ασφάλειας και προστασίας......257
Υποδείξεις ασφαλείας 259
Συναρμολόγηση 260
Ανεφοδιασμός καυσίμων 260
Θέση σε λειτουργία 261
Ηλεκτρικό σύστημα εκκίνησης (προαιρετικά) ...... 263
Συντήρηση και φροντίδα 263
Δήλωση συμμόρφωσης ΕΚ......265
Επισκευή 265
Απόρριψη 265
Αποθήκευση 265
Εγγύηση 265
Βοήθεια σε περίπτωση βλαβών 266
Περιγραφή προϊόντος
Στην τεκμηρίωση αυτή περιγράφονται διάφορα μοντέλα βενζινοκίνητων χλοοκοπτικών. Ορισμένα μοντέλα είναι εξοπλισμένα με χορτοσυλλέκτη ή/και είναι επιπλέον κατάλληλα και για κάλυψη του εδάφους με τα προϊόντα κοπής.
Προσδιορίστε το μοντέλο σας με βάση τις εικόνες των προϊόντων και την περιγραφή των διαφόρων προαιρετικών στοιχείων.
Προσήκουσα χρήση
Η συσκευή αυτή προορίζεται για το κούρεμα του χορτοτάπητα σε ιδιωτικούς χώρους και πρέπει να χρησιμοποιείται μόνο σε στεγνό χορτάρι.
Οποιαδήποτε άλλη χρήση θεωρείται αντικανονική.
Παράδειγμα μη ορθής χρήσης
■ Autó to χλοοκοπτικό δεν επίτρέπεται να χρησιμοποιείται σε δημόσιες εγκαταστάσεις, πάρκα και γήπεδα, ούτε στη γεωργία και τη δασοκομίατ
■ Δεν επιτρέπεται η αφαίρεση ή η γεφύρωση των διατάξεων ασφαλείας
■ Μη χρησιμοποιείτε τη συσκευή όταν βρέχει ή σε βρεμένο χόρτο
■ Η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί για επαγγελματική χρήση
Διατάξεις ασφάλειας και προστασίας
Προσοχή - Κίνδυνος τραυματισμού!
Οι διατάξεις ασφάλειας και προστασίας δεν πρέπει να τίθενται εκτός λειτουργίας!
Λαβή ασφαλείας
Η συσκευή είναι εξοπλισμένη με μια λαβή ασφαλείας. Σε περίπτωση κινδύνου, απελευθερώστε τη λαβή ασφαλείας.
■ Το μαχαίρι σταματάει
■ Ο κινητήρας σταματάει
Βαλβίδα παρέκκλισης
Η βαλβίδα παρέκκλισης προστατεύει από τα εκτινασσόμενα τεμάχια.

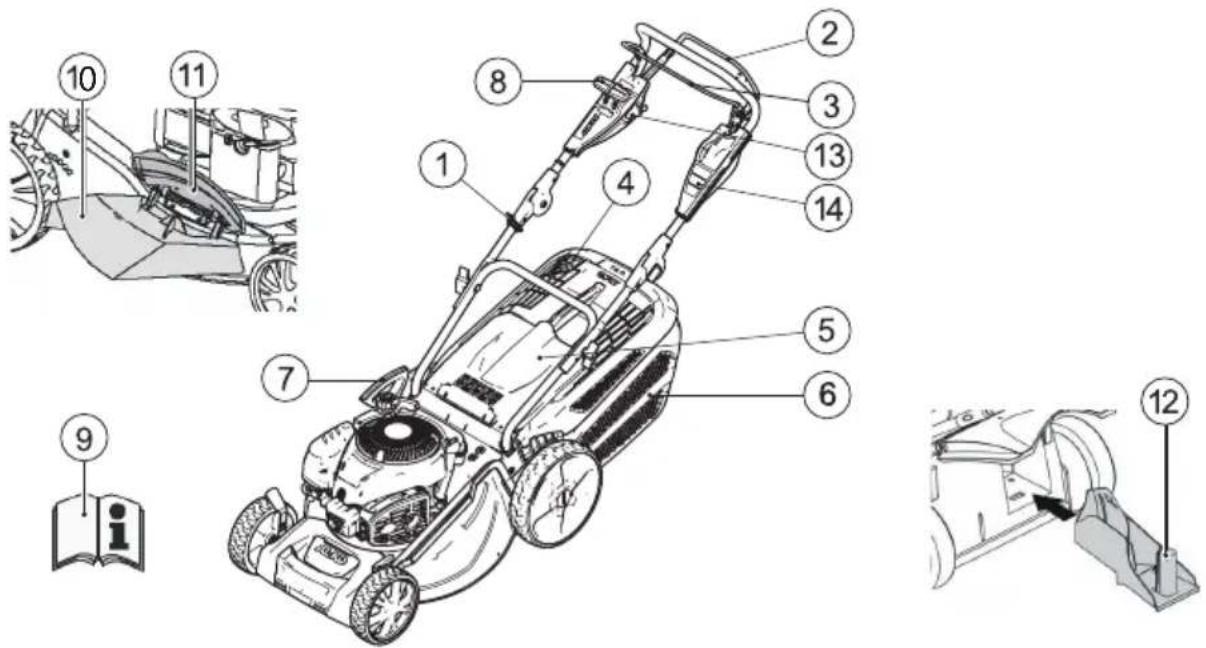

| 1 Κορδόνι εκκίνησης 8 Κιβώτιο ταχυτήτων Vario* | | |
| 2 Μηχανισμός κίνησης τροχών* 9 Οδηγίες λειτουργίας | | |
| 3 Λαβή ασφαλείας 10 Εξάρτημα αποβολής* | | |
| 4 Ένδειξη στάθμης πλήρωσης* 11 Κάλυμμα* | | |
| 5 Βαλβίδα παρέκκλισης* 12 Κιτ κάλυψης εδάφους* | | |
| 6 Χορτοσυλλέκτης* 13 Διακόπτης εκκίνησης για μίζα | | |
| 7 Ρύθμιση ύψους κοπής* 14 Σύντομος Οδηγός | | |
* ανάλογα με την έκδοση
Σύμβολα στη συσκευή
 | Προσοχή!Απαιτείται ιδιαίτερη προσοχή κατά το χειρισμό. |  | Πριν από τη διεξαγωγή εργασιών στο μηχανισμό κοπής, τραβήξτε τη μπουζόπιπα. |
 | Πριν από τη θέση σε λειτουργία, διαβάστε τις οδηγίες χρήσης! |  | Διακόπτης εκκίνησης για μίζα Λύστε το φρένο του κινητήρα. |
 | Απομακρύνετε τρίτους από την περιοχή κινδύνου! |  | Ενεργοποιήστε το μηχανισμό κίνησης των τροχών. |
 | Κρατάτε μακριά από το μηχανισμό κοπής τα χέρια και τα πόδια! |  | Διακόπτης εκκίνησης για μίζα Τηλεχειρισμός γκαζιού Start/Stop. |
 | Διατήρηση απόστασης από την περιοχή κινδύνου. | | |
Πρόσθετα σύμβολα σε συσκευές με ηλεκτρικό μηχανισμό εκκίνησης
Προσοχή! Κίνδυνος ηλεκτροπληξίας.
Διατηρείτε το καλώδιο τροφοδοσίας μακριά από την κοπτική λάμα.
Αποσυνδέετε πάντα τη συσκευή από το ρεύμα πριν από τη διεξαγωγή εργασιών συντήρησης ή όταν υπάρχουν ζημιές στο καλώδιο.
Υποδείξεις ασφαλείας
Προσοχή!
Χρησιμοποιήστε τη συσκευή μόνο εφόσον βρίσκεται σε τεχνικά άψογη κατάσταση!
Προσοχή - Κίνδυνος τραυματισμού!
Οι διατάξεις ασφάλειας και προστασίας δεν πρέπει να τίθενται εκτός λειτουργίας!
Προσοχή - Κίνδυνος πυρκαγιάς!
Μη διατηρείτε τη γεμάτη με καύσιμο μηχανή σε κτίρια όπου οι ατμοί της βενζίνης ενδέχεται να έρθουν σε επαφή με φωτιά ή σπινθήρες!
Διατηρείτε το χώρο γύρω από τον κινητήρα, την εξάτμιση, το κιβώτιο της μπαταρίας και το ρεζερβουάρ καυσίμου.
■ Απομακρύνετε τρίτους από την περιοχή κινδύνου
Ο οδηγός της μηχανής ή ο χρήστης ευθύνεται για τυχόν ατυχήματα τρίτων ή φθορά ξένης περιουσίας
■ Παιδιά ή άλλα άτομα που δεν γνωρίζουν τις οδηγίες λειτουργίας, δεν επιτρέπεται να χρησιμοποιούν τη συσκευή
■ Τηρείτε τους τοπικούς κανονισμούς που αφορούν την ελάχιστη ηλικία του χειριστή
■ Μην χειρίζεστε τη συσκευή, όταν βρίσκεστε υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων
■ Φοράτε κατάλληλη ενδυμασία εργασίας:
Μακρύ παντελόνι
Σταθερά και αντιολισθητικά υποδήματα
Ωτασπίδες
■ Όταν εργάζεστε σε έδαφος με κλίση
■ προσέχετε πάντα την ασφαλή ισορροπία
Κουρεύετε πάντοτε εγκάρσια στην κλίση, ποτέ στην ανωφέρεια ή την κατωφέρεια
μην κουρεύετε σε εδάφη με κλίση μεγαλύτερη από 20°
■ ιδιαίτερη προσοχή στις στροφές
■ Να εργάζεστε μόνο με επαρκές φως της ημέρας ή τεχνητό φωτισμό
■ Διατηρήστε το σώμα, τα άκρα και τα ρούχα σας μακριά από το μηχανισμό κοπής
■ Προσέξτε τους κατά χώρα ισχύοντες κανονισμούς για τους χρόνους λειτουργίας
■ Μην αφήνετε τη συσκευή χωρίς επιτήρηση όταν είναι έτοιμη για λειτουργία
■ Κουρεύετε μόνο με καλά ακονισμένο μαχαίρι κοπής
■ Μη χειρίζεστε ποτέ τη μηχανή όταν οι διατάξεις και τα πλέγματα προστασίας παρουσιάζουν ζημιές
■ Μη χειρίζεστε ποτέ τη μηχανή όταν δεν είναι πλήρως τοποθετημένες οι διατάξεις προστασίας (π.χ.: προφυλακτήρες, χορτοσυλλέκτες)
Ελέγχετε τη συσκευή για ζημιές πριν από κάθε χρήση και αντικαθιστάτε τα εξαρτήματα που παρουσιάζουν βλάβες πριν από την επόμενη χρήση
■ Σβήστε τον κινητήρα, περιμένετε να ακινητοποιηθεί η μηχανή και τραβήξτε τη μπουζόπιπα
- όταν εγκαταλείπετε τη συσκευή
- όταν εμφανιστούν βλάβες
πριν από την εξάλειψη εμπλοκών
πριν από το καθάρισμα αποφράξεων της μηχανής
■ μετά την επαφή με ξένα σώματα
- όταν στη συσκευή εκδηλώνονται βλάβες και ασυνήθιστοι κραδασμοί
Επιθεωρείτε το χλοοκοπτικό για ζημιές και εκτελείτε τις αναγκαίες επισκευές προτού το θέσετε και πάλι σε λειτουργία και το χρησιμοποιήσετε.
■ Τοποθετήστε τη μπουζόπιπα και βάλτε εμπρός τον κινητήρα
μετά από την αντιμετώπιση βλαβών (δείτε τον πίνακα βλαβών) και τον έλεγχο της συσκευής
■ μετά από τον καθαρισμό της συσκευής
Ελέγξτε προσεκτικά ολόκληρο το έδαφος όπου θα δουλέψετε και απομακρύνετε όλα τα ξένα σώματα
■ Ιδιαίτερη προσοχή χρειάζεται κατά την αναστροφή της μηχανής ή όταν την τραβάτε προς το μέρος σας
■ Μην κουρεύετε πάνω από εμπόδια (π.χ. κλαδιά, ρίζες δέντρων)
■ Αφαιρείτε το κομμένο υλικό μόνο με σβηστό τον κινητήρα
■ Απενεργοποιείτε τον κινητήρα / το μαχαίρι όταν διασχίζετε κάποια επιφάνεια, στην οποία δεν πρόκειται να κουρέψετε
■ Ποτέ μη σηκώνετε και μην κουβαλάτε τη μηχανή με τον κινητήρα σε λειτουργία
■ Μην τρώτε και μην πίνετε όταν βάζετε βενζίνη
■ Mην αναπνέετε τους ατμούς της βενζίνης
■ Οδηγείτε τη συσκευή με ταχύτητα βηματισμού
■ Πριν από τη χρήση ελέγξτε τη σωστή εφαρμογή των παξιμαδιών, βιδών και πείρων
Συναρμολόγηση
Τηρείτε τις υποδείξεις των συνημμένων οδηγιών συναρμολόγησης.
Προσοχή!
Η συσκευή επιτρέπεται να λειτουργήσει μόνο μετά από πλήρη συναρμολόγηση.
Ανεφοδιασμός καυσίμων
Πριν από τη θέση σε λειτουργία, γεμίστε το χλοοκοπτικό με καύσιμο.
Προειδοποίηση - Κίνδυνος πυρκαγιάζη!
Η βενζίνη και τα λάδια είναι ιδιαίτερα εύφλεκτες ουσίες!
Λάβετε πάντα υπόψη τις παραδιδόμενες οδηγίες χρήσης του κατασκευαστή μοτέρ
Μέσα λειτουργίας
| Βενζίνη Λάδι κινητήρα |
| Είδος απλή βενζίνη / αμόλυβδηί | βλ. υποδείξεις του κατασκευαστή του κινητήρα |
| Ποσότητα πλήρωσης | βλ. υποδείξεις του κατασκευαστή του κινητήρα | περ. 0,6 l |
Ασφάλεια
Προειδοποίηση!
Μην λειτουργείτε ποτέ το μοτέρ σε κλειστούς χώρους. Κίνδυνος δηλητηρίασης!
■ Διατηρείτε τη βενζίνη και το λάδι μόνο σε ειδικά δοχεία
■ Η πλήρωση και η εκκένωση βενζίνης και λαδιού πρέπει να γίνεται μόνο σε εξωτερικό χώρο και με τον κινητήρα κρύο
■ Μη βάζετε βενζίνη ή λάδι με τον κινητήρα σε λειτουργία
■ Μη γεμίζετε υπερβολικά το ρεζερβουάρ (η βενζίνη διαστέλλεται))
■ Μην καπνίζετε κατά τον ανεφοδιασμό
■ Μην ανοίγετε την τάπα ρεζερβουάρ με ενεργοποιημένο ή ζεστό μοτέρ.
■ Αντικαταστήστε το ρεζερβουάρ ή την τάπα ρεζερβουάρ αν φθαρεί
■ Κλείστε πάντα καλά το καπάκι του ρεζερβουάρ
■ Αν τρέξει βενζίνη:
Μην ενεργοποιείτε το μοτέρ
Αποφύγετε προσπάθειες ανάφλεξης
Καθαρίστε τη συσκευή
■ Αν τρέξει λάδι:
Μην ενεργοποιείτε το μοτέρ
Απορροφήστε το χυμένο λάδι με δεσμευτική ουσία ή πανί και απορρίψτε το με τον ενδεδειγμένο τρόπο
Καθαρίστε τη συσκευή
Χρησιμοποιημένα λάδια:
■ μην τα ρίχνετε στα σκουπίδια
■ μην αδειάζετε στο αποχετευτικό δίκτυο, στους αγωγούς εκροής ή στο χώμα
Συνιστούμε να παραδίδετε τα χρησιμοποιημένα λάδια σε κλειστό δοχείο σε ένα κέντρο ανακύκλωσης ή σε ένα τμήμα εξυπηρέτησης πελατών.
Πλήρωση με βενζίνη
- Ξεβιδώστε την τάπα του ρεζερβουάρ και αφήστε τη σε καθαρό σημείο.
- Γεμίστε βενζίνη με ένα χωνί.
- Κλείστε καλά το άνοιγμα πλήρωσης βενζίνης και καθαρίστε.
Πλήρωση με λάδι
- Ξεβιδώστε το κάλυμμα πλήρωσης λαδιού και αφήστε το πώμα σε καθαρό σημείο.
- Γεμίστε λάδι με ένα χωνί.
- Κλείστε καλά το άνοιγμα πλήρωσης λαδιού και καθαρίστε.
Θέση σε λειτουργία
Προσοχή!
Η συσκευή δεν πρέπει να χρησιμοποιείται με χαλαρωμένα, κατεστραμμένα ή φθαρμένα μαχαίρια ή εξαρτήματα στερέωσης!
Πριν από κάθε θέση σε λειτουργία, εκτελέστε έναν οπτικό έλεγχο.
Το σύμβολο κάμερας στις σελίδες που ακολουθούν παραπέμπει στις εικόνες, σελίδα 4–7.
Ρύθμιση ύψους κοπής
Προσοχή - Κίνδυνος τραυματισμού!
Ρυθμίζετε το ύψος κοπής μόνο με τον κινητήρα σβηστό και το μαχαίρι ακινητοποιημένο.
- Ρυθμίζετε πάντα όλους τους τροχούς στο ίδιο ύψος κοπής.
- Η ρύθμιση του ύψους κοπής εξαρτάται από το μοντέλο.
Ρύθμιση άξονα ή κεντρική ρύθμιση (1)
- Πιέστε προς το πλάι και κρατήστε πατημένο το μοχλό για απασφάλιση.
- Ωθήστε το μοχλό προς τα αριστερά ή προς τα δεξιά στο επιθυμητό ύψος κοπής.
- Αφήστε το μοχλό να κουμπώσει.
- Προσέξτε να βρίσκονται όλοι οι τροχοί στην ίδια θέση ασφάλισης.
Κούρεμα με χορτοσυλλέκτη
Προσοχή - Κίνδυνος τραυματισμού!
Η αφαίρεση και η τοποθέτηση του χορτοσυλλέκτη πρέπει να γίνονται μόνο με τον κινητήρα σβηστό και το μαχαίρι ακινητοποιημένο.
- Σηκώστε τη βαλβίδα παρέκκλισης και αναρτήστε το χορτοσυλλέκτη στις βάσεις (3).
Προσοχή!
Μόνο ένα σωστά στερεωμένο και χωρίς ζημιά καλάθι συλλογής χόρτου προσφέρει επαρκή προστασία από εκσφενδονιζόμενα αντικείμενα!
'Ενδειξη στάθμης πλήρωσης
Η ένδειξη στάθμης πλήρωσης ωθείται προς τα από το ρεύμα αέρα που προκύπτει κατά την (2a).
Όταν ο χορτοσυλλέκτης είναι γεμάτος, εμφανίζετα ένδειξη στάθμης πλήρωσης (2b). Ο χορτοσυλλέκτης πρέπει να εκκενωθεί.
Εκκενώστε το χορτοσυλλέκτη
- Ανασηκώστε τη βαλβίδα παρέκκλισης.
- Ξεκρεμάστε το χορτοσυλλέκτη και τραβήξτε τον προς τα πίσω (3).
- Εκκενώστε το χορτοσυλλέκτη.
- Σηκώστε τη βαλβίδα παρέκκλισης και αναρτήστε και πάλι το χορτοσυλλέκτη στις βάσεις (3).
Κούρεμα χωρίς χορτοσυλλέκτη
Προσοχή!
Το κούρεμα χωρίς χορτοσυλλέκτη επιτρέπεται μόνο όταν το ελατήριο περιστροφής της βαλβίδας παρέκκλισης λειτουργεί.
Η βαλβίδα παρέκκλισης εφάπτεται στο περίβλημα του χλοοκοπτικού με τη δύναμη του ελατηρίου. Με αυτόν τον τρόπο, το κομμένο χόρτο εκτινάσσεται προς τα πίσω και κάτω.
Κάλυψη του εδάφους με τα προϊόντα κοπής με το (προαιρετικό) κιτ
Κατά την κάλυψη του εδάφους με τα προϊόντα κοπής, το χόρτο δεν συλλέγεται, αλλά παραμένει στο έδαφος. Το στρώμα αυτό προστατεύει το έδαφος από το στέγνωμα και το τροφοδοτεί με θρεπτικές ουσίες.
Τα καλύτερα αποτελέσματα επιτυγχάνονται με τακτική κοπή κατά 2 cm περίπου. Μόνο το φρέσκο χορτάρι με μαλακό ιστό σαπίζει εύκολα.
■ Ύγψος γρασιδιού πριν από την κάλυψη: Έως 8 cm
■ Ύψος γρασιδιού μετά την κάλυψη: Τουλάχιστον 4 cm
Προσαρμόστε την ταχύτητα κοπής στην κάλυψη του εδάφους με τα προϊόντα κοπής. Μην κινείστε πολύ γρήγορα.
Τοποθέτηση κιτ κάλυψης εδάφους
Προσοχή - Κίνδυνος τραυματισμού!
Η τοποθέτηση και η αφαίρεση του κιτ κάλυψης εδάφους πρέπει να γίνεται μόνο με τον κινητήρα σβηστό και το μαχαίρι κοπής ακινητοποιημένο.
- Αφαιρέστε το χορτοσυλλέκτη ( 3).
- Ανασηκώστε τη βαλβίδα παρέκκλισης και τοποθετήστε το κιτ κάλυψης εδάφους στο σωλήνα εκτίναξης (4).
Η ασφάλεια πρέπει να κουμπώσει.
Αν το κιτ δεν κουμπώσει καλά, ενδέχεται να προκληθεί ζημιά στο μαχαίρι κοπής και στο ίδιο το κιτ.
Αφαίρεση κιτ κάλυψης εδάφους
- Ανασηκώστε τη βαλβίδα παρέκκλισης.
- Αποσυνδέστε την ασφάλεια από το κιτ κάλυψης εδάφους (5/1).
- Τραβήξτε έξω το κιτ κάλυψης εδάφους ( 5/2).
Κοπή χόρτου με διάταξη πλευρικής εκκένωσης (προαιρετικά)
Προσοχή - Κίνδυνος τραυματισμού!
Αφαιρέστε τη διάταξη πλευρικής εκκένωσης μόνο με απενεργοποιημένο κινητήρα και ακινητοποιημένο μαχαίρι κοπής.
Τοποθέτηση διάταξης πλευρικής εκκένωσης
- Αφαιρέστε το καλάθι συλλογής χόρτου και τοποθε-
τήστε το εξάρτημα διασποράς κομμένου χόρτου.
- Πιέστε τον μοχλό απασφάλισης του καλύμματος της διάταξης πλευρικής εκκένωσης (6/1).
- Ανοίξτε το κάλυμμα της διάταξης πλευρικής εκκένωσης και συγκρατήστε το (6/2).
- Τοποθετήστε το κανάλι διάταξης πλευρικής εκκένωσης (6/3).
- Κλείστε αργά το κάλυμμα.
Το κάλυμμα ασφαλίζει το κανάλι διάταξης πλευρικής εκκένωσης έναντι πτώσης.
Αφαίρεση διάταξης πλευρικής εκκένωσης
- Ανοίξτε το κάλυμμα της διάταξης πλευρικής εκκένωσης και συγκρατήστε το (6/2).
- Αφαιρέστε τη διάταξη πλευρικής εκκένωσης και κλείστε το κάλυμμα (6/3).
Ενεργοποίηση μοτέρ
Προσοχή - Κίνδυνος δηλητηρίασης!
Μην λειτουργείτε ποτέ το μοτέρ σε κλειστούς χώρους.
Προσοχή - Κίνδυνος τραυματισμού!
Μη γέρνετε τη συσκευή κατά τη διαδικασία εκκίνησης.
- Εκκινείτε τον κινητήρα μόνο με τοποθετημένο το μαχαίρι (το μαχαίρι χρησιμεύει ως σφόνδυλος)
- Κατά την εκκίνηση του θερμού κινητήρα, ΜΗ χρησιμοποιείτε το τσοκ ή το κουμπί αρχικής πλήρωσης
- Μην τροποποιείτε τις ρυθμίσεις του κινητήρα
■ Μην εκκινείτε τη συσκευή όταν το κανάλι εξαγωγής δεν είναι καλυμμένο με ένα από τα ακόλουθα εξαρτήματα:
Χορτοσυλλέκτης
Βαλβίδα παρέκκλισης
Κιτ κάλυψης εδάφους με τα προϊόντα κοπής
Χρησιμοποιείτε το διακόπτη μίζας με ιδιαίτερη προσοχή και σύμφωνα με τις οδηγίες του κατασκευαστή
■ Προσέχετε να υπάρχει επαρκής απόσταση ανάμεσα στα πόδια και τα εργαλεία κοπής
■ Ξεκινήστε τη μηχανή σε χαμηλό χορτάρι
Μη αυτόματη εκκίνηση
χωρίς τηλεχειρισμό γκαζιού, με αρχική πλήρωση (7)
-
Πατήστε 3 φορές το κουμπί αρχικής πλήρωσης σε διαστήματα περίπου 2 δευτερολέπτων (7). Όταν η θερμοκρασία είναι κάτω από 10 °C, πατήστε το κουμπί αρχικής πλήρωσης 5 φορές.
-
Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (8) – Η ασφάλεια δεν κουμπώνει.
-
Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (9).
Ο κινητήρας έχει σταθερή ρύθμιση γκαζιού. Δεν είναι εφικτή η ρύθμιση του αριθμού στροφών.
χωρίς τηλεχειρισμό γκαζιού, χωρίς αρχική πλήρωση / τσοκ
- Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (8) – Η ασφάλεια δεν κουμπώνει.
- Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (9).
Ο κινητήρας έχει σταθερή ρύθμιση γκαζιού.
Δεν είναι εφικτή η ρύθμιση του αριθμού στροφών.
Ηλεκτρικό σύστημα εκκίνησης (προαιρετικά)
Ηλεκτρικό σύστημα εκκίνησης χωρίς αρχική πλήρωση / τσοκ
- Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (8) – Η ασφάλεια δεν κουμπώνει.
- Γυρίστε το κλειδί τέρμα δεξιά στην κλειδαριά της ανάφλεξης (10).
- Όταν ο κινητήρας αρχίσει να λειτουργεί, αφήστε το κλειδί της ανάφλεξης (επανέρχεται στη θέση „0“).
Απενεργοποιήστε το μοτέρ
- Αφήστε την ασφάλεια( 4).
- Ο κινητήρας σβήνει.
Προσοχή, σοβαρός τραυματισμός από κοπή!
Ο κινητήρας ενδέχεται να συνεχίσει να περιστρέφεται. Μετά την απενεργοποίηση, βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει.
Μηχανισμός κίνησης τροχών (Option)
Προσοχή!
Ενεργοποιείτε το μηχανισμό κίνησης τροχών μόνο με τον κινητήρα σε λειτουργία.
Ενεργοποίηση του μηχανισμού κίνησης τροχών
- Πιέστε το μοχλό ενεργοποίησης του μηχανισμού κίνησης στην επάνω μπάρα οδήγησης και (11) –
Ο μοχλός ενεργοποίησης του μηχανισμού κίνησης δεν ασφαλίζει.
- Ο μηχανισμός κίνησης τροχών ενεργοποιείται.
Απενεργοποίηση μηχανισμού κίνησης τροχών
- Αφήστε το μοχλό ενεργοποίησης του μηχανισμού κίνησης τροχών (13).
- Ο μηχανισμός κίνησης τροχών απενεργοποιείται.
Κιβώτιο μετάδοσης κίνησης Vario (Speed Control) (προαιρετικό)
Με το κιβώτιο μετάδοσης κίνησης Vario, η ταχύτητα πορείας του χλοοκοπτικού μπορεί να αλλάζει χωρίς διαβαθμίσεις.
Προσοχή!
Χειρίζεστε το μοχλό μόνο με τον κινητήρα σε λειτουργία.
Η ενεργοποίηση χωρίς μετάδοση κίνησης στον κινητήρα μπορεί να προκαλέσει ζημιά στο μηχανισμό μετάδοσης κίνησης.
Για μεγαλύτερη ταχύτητα, τραβήξτε το μοχλόλ (12) προς την κατεύθυνση (12/2)
■ Για μικρότερη ταχύτητα, τραβήξτε το μοχλεία (12) προς την κατεύθυνση (12/1)
Προσαρμόζετε την ταχύτητα πάντα στις συνθήκες του εδάφους και του χόρτου.
Συντήρηση και φροντίδα
Προσοχή - Κίνδυνος τραυματισμού!
- Πριν από κάθε εργασία συντήρησης και φροντίδας, σβήνετε πάντοτε τον κινητήρα και βγάζετε τη μπουζόπιπα.
- Ο κινητήρας ενδέχεται να συνεχίσει να περιστρέφεται. Μετά την απενεργοποίηση, βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει.
- Κατά τη διεξαγωγή εργασιών συντήρησης και φροντίδας στη λεπίδα κοπής φοράτε πάντα γάντια εργασίας!
Ελέγχετε τακτικά τη λειτουργία της διάταξης χορτοσυλλογής και επιθεωρείτε για ενδεχόμενες ζημιές
■ Καθαρίζετε τη συσκευή μετά από κάθε χρήση
■ Μην ψεκάζετε τη συσκευή με νερό. Η διείσδυση νερού μπορεί να προκαλέσει βλάβες (σύστημα αναφλεξης, καρμπιρατέρ)
Ελέγχετε τακτικά το μαχαίρι κοπής για ζημιές
■ Αντικαθιστάτε πάντα τα ηχομονωτικά εξαρτήματα που έχουν υποστεί βλάβη
Κλίση του χλοοκοπτικού
Ανάλογα με τον κατασκευαστή, θα πρέπει:
■ to karμπιρατέρ / to φίλτρο αέρα να δείχνει προς τα πάνω (15)
■ το μπουζί να δείχνει προς τα πάνω (16)
Τηρείτε τις οδηγίες λειτουργίας του κατασκευαστή του κινητήρα!
Ακόνισμα/Αντικατάσταση μαχαιριού
■ Τα στομωμένα ή κατεστραμμένα μαχαίρια πρέπει να ακονίζονται / αντικαθίστανται μόνο από το σέρβις ή από εξουσιοδοτημένο ειδικό
■ Τα ακονισμένα μαχαίρια κοπής πρέπει να εξισορροπούνται
Προσοχή!
Τα μαχαίρια που δεν είναι εξισορροπημένα προκαλούν υπερβολικούς κραδασμούς που οδηγούν σε ζημιά του χλοοκοπτικού.
■ Ο έλεγχος από ειδικό είναι πάντοτε απαραίτητος:
■ μετά από διέλευση πάνω από εμπόδιο
αν ο κινητήρας σβήσει ξαφνικά
σε περίπτωση βλάβης του κιβωτίου ταχυτήτων
σε περίπτωση βλάβης του τραπεζοειδή ιμάντα
σε περίπτωση λυγίσματος του μαχαιριού
σε περίπτωση λυγίσματος του άξονα του κινητήρα
Φόρτιση μπαταρίας εκκίνησης (προαιρετική)
■ Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα
Προσοχή!
Χρησιμοποιείτε μόνο το συνοδευτικό αυθεντικό φορτιστή.
- Φορτίζετε τη μπαταρία εκκίνησης μόνο σε στεγνούς, καλά αεριζόμενους χώρους.
- Μη θέτετε σε λειτουργία το χλοοκοπτικό κατά τη διάρκεια της φόρτισης.
Λάδωμα του κινητήριου πινιόν
■ Το κινητήριο πινιόν που βρίσκεται πάνω στον άξονα μετάδοσης κίνησης πρέπει να λαδώνεται κατά διαστήματα με ψεκασμό λαδιού
Το κιβώτιο μετάδοσης κίνησης του μηχανισμού κίνησης τροχών δεν χρειάζεται συντήρηση.
Φροντίδα του κινητήρα
Αλλαγή λαδιού κινητήρα
- Για τη συλλογή του λαδιού, εξασφαλίστε ένα κατάλληλο δοχείο.
- Αφήστε το λάδι να αδειάσει εντελώς μέσα από την οπή πλήρωσης λαδιού ή αναρροφήστε το.
Απορρίψτε το χρησιμοποιημένο λάδι με τρόπο φιλικό προς το περιβάλλον!
Συνιστούμε να απορρίψετε τα χρησιμοποιημένα λάδια σε ένα κλειστό δοχείο σε ένα κέντρο ανακύκλωσης ή σε ένα τμήμα εξυπηρέτησης πελατών.
Τι δεν πρέπει να κάνετε με τα χρησιμοποιημένα λάδια:
▪ μην τα ρίχνετε στα σκουπίδια
- μην τα αδειάζετε στην αποχέτευση ή σε αγωγούς εκροής
▪ μην τα χύνετε στη γη
Αλλαγή φίλτρου αέρα
■ Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα
Αλλαγή μπουζί
■ Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα
Μηχανισμός κίνησης τροχών (προαιρετικός)
Ρυθμίστε το συρματόσχοινο Bowden
Αν ο μηχανισμός κίνησης τροχών δεν ενεργοποιείται - απενεργοποιείται πλέον ενώ ο κινητήρας λειτουργεί, θα πρέπει να γίνει επαναρύθμιση του αντίστοιχου συρματόσχοινου Bowden.
Προσοχή!
Ρυθμίζετε το συρματόσχοινο Bowden μόνο με τον κινητήρα σβηστό.
- Περιστρέψτε το ρυθμιστικό που υπάρχει στο συρματόσχοινο Bowden προς την κατεύθυνση του βέλους (17).
- Για τον έλεγχο της ρύθμισης, βάλτε εμπρός τον κινητήρα και ενεργοποιήστε το μηχανισμό κίνησης τροχών.
- Αν ο μηχανισμός κίνησης τροχών εξακολουθεί να μη λειτουργεί, το χλοοκοπτικό θα πρέπει να ελεγχθεί στο σέρβις ή σε εξουσιοδοτημένο συνεργείο.
Δήλωση συμμόρφωσης ΕΚ
■ βλ. οδηγίες συναρμολόγησης
Επισκευή
Οι εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από το σέρβις και από εξουσιοδοτημένα συνεργεία.
Απόρριψη
Μην διαθέτετε χρησιμοποιημενές συσκευές, μπαταρίες και συσσωρευτές στα οικιακά απορρίμματα!
Η συσκευασία, η συσκευή και τα ανταλλακτικά έχουν κατασκευαστεί από ανακυκλώσιμα υλικά και πρέπει να απορρίππονται ανάλογα.
Αποθήκευση
Προσοχή - Κίνδυνος έκρηξης!
Μη φυλάτε τη συσκευή κοντά σε ανοικτή φλόγα ή σε πηγές θερμότηας.
■ Αφήστε τον κινητήρα να κρυώσει
■ Αποθηκεύετε τη συσκευή σε μέρος ξηρό, μακριά από παιδιά και από άτομα που δεν θα πρέπει να τη χρησιμοποιήσουν
■ Φυλάξτε τη μπαταρία εκκίνησης σε μέρος προστατευμένο από τον παγετό
■ Εκκενώστε το ρεζερβουάρ βενζίνης
■ Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα
■ Αφαιρέστε τη μπουζόπιπα
Εγγύηση
Σε περίπτωση που υπάρχουν κατασκευαστικά σφάλματα αναλαμβάνουμε την επισκευή ή την αντικατάσταση της συσκευής, σύμφωνα με την κρίση μας, στο διάστημα εντός της νομικής προθεσμίας κατά το οποίο αναγνωρίζονται αξιώσεις αποζημίωσης για ελαπώματα. Το διάστημα αυτό εξαρτάται από τη νομοθεσία της χώρας, στην οποία αποκτήθηκε η συσκευή.
Η υποχρέωση εγγύησης ισχύει μόνο σε περίπτωση: Η εγγύηση παύει να ισχύει σε περίπτωση:
■ προσήκουσας χρήσης της συσκευής
■ τήρησης των οδηγιών χρήσης
■ χρήσης γνήσιων ανταλλακτικών
Η εγγύηση παύει να ισχύει σε περίπτωση:
■ απόπειρες επιδιόρθωσης της συσκευής
■ τεχνικών μετατροπών στη συσκευή
■ αντικάνονικης χρήσης
(π. χ. επαγγελματική χρήση ή χρήση από συνεργεία του δήμου)
Από την εγγύηση εξαιρούνται:
■ ζημιές στο χρώμα που οφείλονται σε φυσιολογική φθορά
■ αναλώσιμα εξαρτήματα που στην κάρτα ανταλλακτικών έχουν ως διακριτικό σύμβολο το πλαίσιο [XXX XXX (X)]
■ κινητήρες εσωτερικής καύσης – για αυτούς ισχύουν οι ειδικοί όροι εγγύησης του εκάστοτε κατασκευαστή κινητήρων
Σε περίπτωση που επιθυμείτε να κάνετε χρήση των δικαιωμάτων της εγγύησης απευθυνθείτε με την παρούσα βεβαίωση εγγύσης και την απόδειξη της αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στο πλησιέστερο εξουσιοδοτημένο σέρβις. Η παρούσα δήλωση εγγύσης δεν θίγει τις έννομες αξιώσεις του πελάτη για αποζημίωση σε περίπτωση ελαπτωμάτων, τις οποίες μπορεί αυτός να προβάλλει κατά του πωλητή.
Βοήθεια σε περίπτωση βλαβών
Προσοχή!
Το μαχαίρι και ο άξονας του κινητήρα δεν επιτρέπεται να ευθυγραμμίζονται.
| Βλάβη Αντιμετώπιση | |
| Το μοτέρ δεν ξεκινάει▪ Ανεφοδιάστε με βενζίνη▪ Φέρτε το μοχλό στη θέση „Start“▪ Ενεργοποιήστε το τσοκ▪ Πιέστε το μοχλό ενεργοποίησης του κινητήρα προς την επάνω μπάρα οδήγησης▪ Ελέγξτε τα μπουζί, και αν χρειάζεται αντικαταστήστε▪ Καθαρίστε το φίλτρο αέρα▪ Περιστρέψτε ελεύθερα το μαχαίρι κοπής▪ Φορτίστε τη μπαταρία εκκίνησης▪ Ξεκινήστε σε κουρεμένο έδαφος |
| Η ισχύς του κινητήρα μειώνεται▪ Διορθώστε το ύψος κοπής▪ Ακονίστε/Αντικαταστήστε το μαχαίρι κοπής▪ Καθαρίστε το κανάλι εξαγωγής / το περίβλημα▪ Καθαρίστε το φίλτρο αέρα▪ Μειώστε την ταχύτητα εργασίας |
| Μη ομαλή κοπή▪ Ακονίστε/Αντικαταστήστε το μαχαίρι κοπής▪ Διορθώστε το ύψος κοπής |
| Ο χορτοσυλλέκτης δεν γεμίζει επαρκώς▪ Διορθώστε το ύψος κοπής▪ Αφήστε το χόρτο να στεγνώσει▪ Ακονίστε/Αντικαταστήστε το μαχαίρι κοπής▪ Καθαρίστε το πλέγμα του χορτοσυλλέκτη▪ Καθαρίστε το κανάλι εξαγωγής / το περίβλημα |
| Ο μηχανισμός κίνησης τροχών δεν λειτουργεί▪ Επαναρυθμίστε το συρματόσχοινο Bowden▪ Τραπεζοειδής ιμάντας ελαττωματικός▪ Απευθυνθείτε στο συνεργείο της εξυπηρέτησης πελατών▪ Καθαρίστε τη βρωμιά από το μηχανισμό κίνησης τροχών, τον οδοντωτό ιμάντα και το κιβώτιο ταχυτήτων▪ Λαδώστε με ψεκασμό λαδιού τα στοιχεία ελεύθερης περιστροφής (κινητήριο πινιόν στον άξονα μετάδοσης κίνησης) |
| Οι τροχοί δεν περιστρέφονται ενώ το κιβώτιο ταχυτήτων είναι ενεργοποιημένο▪ Σφίξτε τις βίδες των τροχών▪ Ελαττωματική πλήμνη τροχού▪ Τραπεζοειδής ιμάντας ελαττωματικός▪ Απευθυνθείτε στο συνεργείο της εξυπηρέτησης πελατών |
| Η συσκευή δονείται υπερβολικά▪ Ελέγξτε το μαχαίρι κοπής |
Σε περίπτωση βλαβών που δεν συμπεριλαμβάνονται σε αυτόν τον πίνακα ή τις οποίες διορθώσετε μόνοι σας, αποταθείτε στο αρμόδιο τμήμα εξυπηρέτησης πελατών μας.
За упатството
