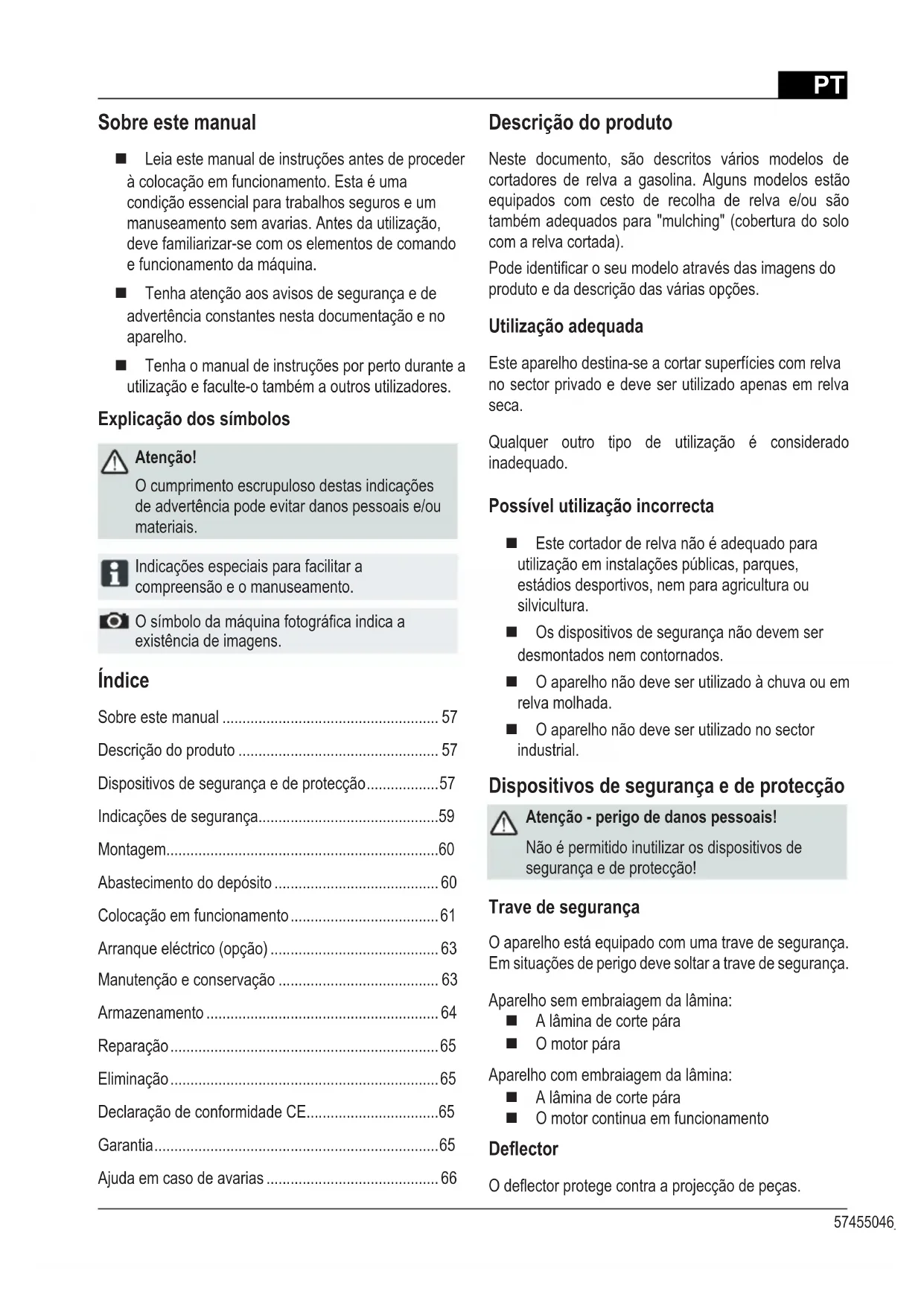

MANUAL DE UTILIZADOR Premium 521 VSH AL-KO
PT: Instruções para o uso....57
El aceite usado no deberá
Leia este manual de instruções antes de proceder à colocação em funcionamento. Esta é uma condição essencial para trabalhos seguros e um manuseamento sem avarias. Antes da utilização, deve familiarizar-se com os elementos de comando e funcionamento da máquina.
■ Tenha atenção aos avisos de segurança e de advertência constantes nesta documentação e no aparelho.
■ Tenha o manual de instruções por perto durante a utilização e faculte-o também a outros utilizadores.
Explicação dos símbolos
Atenção!
O cumprimento escrupuloso destas indicações de advertência pode evitar danos pessoais e/ou materiais.
Indicações especiais para facilitar a compreensão e o manuseamento.
O símbolo da máquina fotográfica indica a existência de imagens.
Índice
Sobre este manual 57
Descrição do produto .... 57
Dispositivos de segurança e de protecção....57
Indicações de segurança....59
Montagem....60
Abastecimento do depósito 60
Colocação em funcionamento 61
Arranque eléctrico (opção) 63
Manutenção e conservação 63
Armazenamento 64
Reparação....65
Eliminação 65
Declaração de conformidade CE....65
Garantia....65
Ajuda em caso de avarias 66
Descrição do produto
Neste documento, são descritos vários modelos de cortadores de relva a gasolina. Alguns modelos estão equipados com cesto de recolha de relva e/ou são também adequados para "mulching" (cobertura do solo com a relva cortada).
Pode identificar o seu modelo através das imagens do produto e da descrição das várias opções.
Utilização adequada
Este aparelho destina-se a cortar superfícies com relva no sector privado e deve ser utilizado apenas em relva seca.
Qualquer outro tipo de utilização é considerado inadequado.
Possível utilização incorrecta
Este cortador de relva não é adequado para utilização em instalações públicas, parques, estádios desportivos, nem para agricultura ou silvicultura.
Os dispositivos de segurança não devem ser desmontados nem contornados.
■ O aparelho não deve ser utilizado à chuva ou em relva molhada.
■ O aparelho não deve ser utilizado no sector industrial.
Dispositivos de segurança e de protecção
Atenção - perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de protecção!
Trave de segurança
O aparelho está equipado com uma trave de segurança. Em situações de perigo deve soltar a trave de segurança.
Aparelho sem embraiagem da lâmina:
■ A lâmina de corte pára
■ O motor pára
Aparelho com embraiagem da lâmina:
■ A lâmina de corte pára
■ O motor continua em funcionamento
Deflector
O deflector protege contra a projecção de peças.

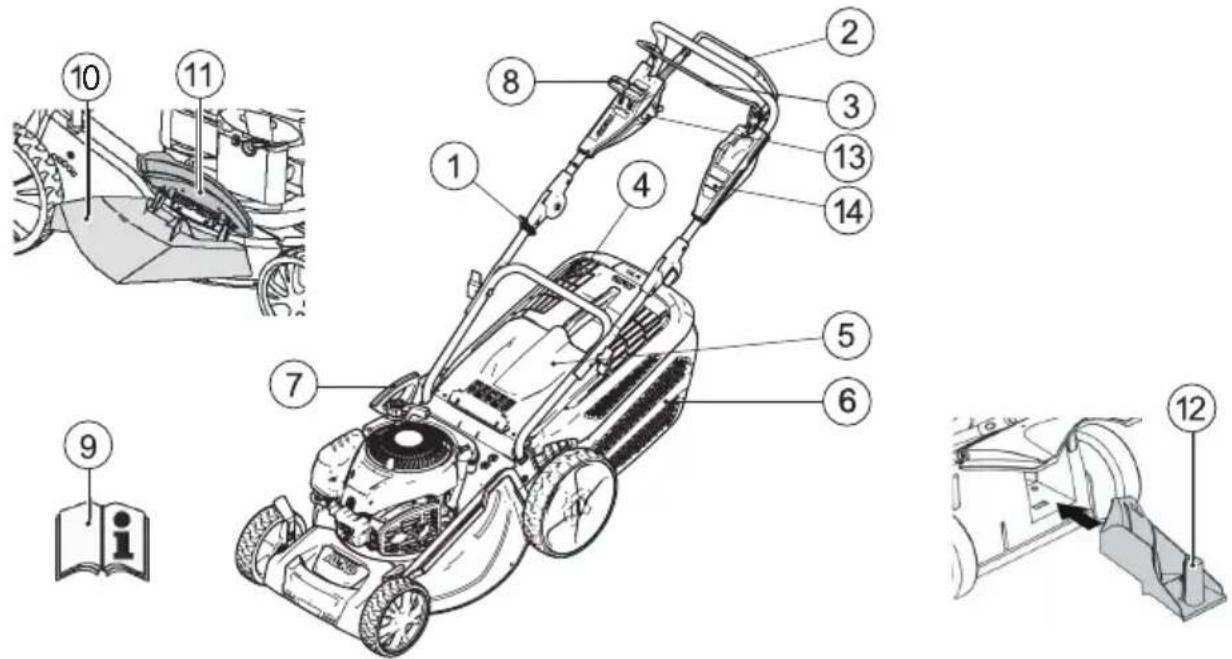

| 1 Cabo de arranque 8 Transmissão variável* | | |
| 2 Interruptor iniciar/parar* 9 Manual de instruções | | |
| 3 Trave de tracção às rodas* 10 Unidade de descarga* | | |
| 4 Indicador do nível de enchimento* 11 Tampa de fecho* | | |
| 5 Deflector* 12 Kit de mulching* | | |
| 6 Cesto de recolha de relva* 13 Ignição começo elétrico | | |
| 7 Regulação da altura de corte* 14 Guia Rápido | | |
* Conforme a versão
Símbolos no aparelho
 | Atenção!Tenha especial cuidado durante o manuseamento. |  | Antes de efectuar trabalhos no mecanismo de corte, desligue o conector da vela de ignição. |
 | Leia o manual de instruções antes da colocação em funcionamento! |  | Guia RápidoSolte o travão do motor. |
 | Mantenha terceiros afastados da área de perigo! |  | Guia RápidoActive a tracção às rodas. |
 | Mantenha as mãos e os pés afastados do mecanismo de corte! |  | Guia RápidoInicie/pare o controlo da aceleração à distância. |
 | Mantenha-se afastado da área de perigo. | |
Atenção! Perigo de choque eléctrico.
Mantenha o cabo de ligação afastado das lâminas de corte.
Desligue sempre o aparelho da corrente antes de realizar trabalhos de manutenção ou se o cabo estiver danificado.
Indicações de segurança
Atenção!
Utilize o aparelho apenas em perfeitas condições técnicas!
Atenção - perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de protecção!
Atenção - perigo de incêndio!
Não armazene o aparelho com combustível no depósito no interior de edifícios onde os vapores da gasolina possam entrar em contacto com chamas nuas ou faíscas!
Mantenha a área à volta do motor, escape, caixa da bateria e depósito de combustível sem resíduos de relva cortada, gasolina ou óleo.
■ Mantenha terceiros afastados da área de perigo
■ O operador ou utilizador do aparelho é responsável por danos causados a outras pessoas e respectivos bens
O aparelho não deve ser utilizado por crianças nem por pessoas que não tenham lido o manual de instruções
■ Respeite as disposições locais relativas à idade mínima do operador
- Não utilize o aparelho sob o efeito de álcool, drogas ou medicamentos
■ Use vestuário de trabalho apropriado
calças compridas
calçado resistente e antiderrapante
protecção auricular
■ Nos trabalhos em superfícies inclinadas
tenha atenção para manter sempre a estabilidade
corte a relva sempre na diagonal, nunca para cima ou para baixo
não corte relva em inclinações com um ângulo superior a 20°
■ cuidado especial na mudança de direcção
■ Trabalhe apenas com luz do dia ou iluminação artificial suficiente
■ Mantenha o corpo, os membros e o vestuário afastados do mecanismo de corte
■ Respeite as disposições nacionais relativas ao tempo de funcionamento
Não deixe o aparelho sem supervisão quando está pronto a utilizar
■ Corte a relva apenas com a lâmina de corte afiada
Nunca utilize o aparelho com dispositivos/grelhas de protecção danificados
Nunca utilize o aparelho sem ter os dispositivos de protecção totalmente montados (por exemplo: deflector, dispositivos de recolha de relva)
Verifique se o aparelho apresenta danos antes de cada utilização e substitua as peças danificadas antes de voltar a usá-lo
■ Desligue o motor, espere que o aparelho pare e desligue o conector da vela de ignição
ao abandonar o aparelho
■ após a ocorrência de avarias
■ antes da remoção de bloqueios
■ antes da eliminação de entupimentos
■ após o contacto com corpos estranhos
- quando surgem avarias e vibrações anormais do aparelho
Verifique a existência de danos no cortador de relva e efectue as reparações necessárias antes de ligar e voltar a utilizar o cortador.
■ Ligue o conector da vela de ignição e ligue o motor
depos de eliminar avarias (consulte a tabela de avarias) e de inspeccionar o aparelho
■ depois de limpar o aparelho
■ Inspeccione cuidadosamente todo o terreno onde a relva será cortada e retire todos os corpos estranhos
■ Tenha especial cuidado ao virar ou ao puxar o cortador de relva
- Não corte a relva sobre obstáculos (por exemplo: ramos ou raízes de árvores)
■ Retire a relva cortada apenas com o motor desligado
■ Desligue o motor/a lâmina de corte para atravessar uma superfície onde não haja relva a cortar
Nunca levante nem transporte o aparelho com o motor em funcionamento
Não coma nem beba durante o abastecimento de gasolina ou óleo do motor
■ Não respire os vapores da gasolina
■ Conduzir o aparelho num ritmo lento
■ Antes da utilização, ter atenção ao correcto assentamento das porcas, parafusos e cavilhas
Montagem
Respeite as instruções de montagem fornecidas.
Atenção!
O aparelho só pode ser utilizado após estar completamente montado.
Abastecimento do depósito
Antes da colocação em funcionamento, necessita de abastecer o depósito do cortador de relva.
Aviso - perigo de incêndio!
A gasolina e o óleo são altamente inflamáveis!
Siga sempre o manual de instruções do fabricante do motor fornecido com o produto.
Consumíveis
| Gasolina Óleo do motor |
| Tipo Gasolina | normal/sem chumbo | Consulte as indicações do fabricante do motor |
| Quantidade C | Consulte as indicações do fabricante do motor | Aproximadamente 0,6 l |
Segurança
Aviso!
Nunca ligue o motor em espaços fechados.
Perigo de intoxicação!
Armazene a gasolina e o óleo apenas nos recipientes previstos para o efeito
■ Abasteça ou drene a gasolina e o óleo apenas quando o motor estiver frio e ao ar livre
- Não abasteça de gasolina ou óleo com o motor em funcionamento
- Não encha o depósito excessivamente (a gasolina dilata)
■ Não fume durante o abastecimento
- Não abra a tampa do depósito com o motor quente ou em funcionamento
Substitua o depósito ou a tampa do depósito se estiverem danificados
■ Feche sempre bem a tampa do depósito
■ Em caso de vazamento de gasolina:
não ligue o motor
■ evite tentativas de ignição
■ limpe o aparelho
■ Em caso de vazamento de óleo do motor:
não ligue o motor
absorva o óleo do motor derramado com um agente aglomerante de óleo ou trapos e elimine correctamente
limpe o aparelho
O óleo usado não deve:
■ ser eliminado juntamente com o lixo
■ ser deitado em canalizações, esgotos ou no solo
Recomendamos que o óleo usado seja entregue, num recipiente fechado num centro de assistência técnica ou num centro de reciclagem.
- Desenrosque a tampa do depósito e coloque-a num local limpo.
- Deite a gasolina através de um funil.
- Feche bem e limpe a abertura de abastecimento do depósito.
- Desenrosque a tampa de abastecimento de óleo e coloque-a num local limpo.
- Deite o óleo através de um funil.
- Feche bem e limpe a abertura de abastecimento de óleo.
Colocação em funcionamento
Atenção!
O aparelho não deve ser utilizado com o mecanismo de corte ou as peças de fixação soltos, danificados ou desgastados!
Realize uma inspecção visual antes de cada colocação em funcionamento.
O símbolo da máquina fotográfica apresentado nas páginas seguintes remete para as figuras da página 4–7.
Regular a altura de corte
Atenção - perigo de danos pessoais!
Regule a altura de corte apenas com o motor desligado e com a lâmina de corte parada.
- Regule sempre todas as rodas com a mesma altura de corte.
- A regulação da altura de corte depende do modelo.
Regulação por eixo ou regulação central (1)
- Para desengatar a alavanca, empurre e segure-a para o lado.
- Desloque a alavanca para a esquerda ou para a direita até à altura de corte desejada.
- Deixe a alavanca engatar.
- Assegure que todas as rodas ficam na mesma posição de engate.
Atenção - perigo de danos pessoais!
Retire ou coloque o cesto de recolha de relva apenas com o motor desligado e com a lâmina de corte parada.
- Levante o deflector e engate o cesto de recolha de relva nos suportes (3).
Atenção!
Só uma caixa de recolha da relva corretamente engatada e sem danos é que garante suficiente proteção contra peças projetadas!
Indicador do nível de enchimento
O indicador do nível de enchimento é empurrado para cima pela corrente de ar criada ao cortar a relva (2a). Se o cesto de recolha de relva estiver cheio, o indicador do nível de enchimento fica encostado ao cesto (2b). O cesto de recolha de relva deve ser esvaziado.
Esvaziar o cesto de recolha de relva
- Levante o deflector.
- Desengate o cesto de recolha de relva e retire-o por trás (3).
- Evvazie o cesto de recolha de relva.
- Levante o deflector e volte a engatar o cesto de recolha de relva nos suportes (3).
Cortar relva sem o cesto de recolha
Atenção!
Cortar relva sem cesto de recolha apenas se a mola rotativa do deflector estiver funcional.
Devido à força da mola, o deflector permanece encostado à caixa do cortador de relva. Desta forma, a relva cortada é atirada para trás, por baixo do cortador.
No mulching, a relva cortada não é recolhida, ficando depositada no relevado. O mulching impede que o solo fique ressequido e alimenta-o com nutrientes.
Os melhores resultados são obtidos com um corte paralelo regular de aproximadamente 2 cm. Apenas a relva nova com textura mole apodrece rapidamente.
■ Altura da relva antes do mulching: no máximo 8 cm
■ Altura da relva depois do mulching: no mínimo 4 cm
Adapte a velocidade de corte ao mulching, não devendo utilizar uma velocidade demasiado rápida.
Colocar o kit de mulching
Atenção - perigo de danos pessoais!
Coloque e retire o kit de mulching apenas com o motor desligado e com a lâmina de corte parada.
- Retire o cesto de recolha de relva ( 3).
- Levante o deflector e coloque o kit de mulching na conduta de descarga (☐ 4).
O dispositivo de bloqueio deve ficar engatado.
Se o kit de mulching não engatar, tanto o kit de mulching como a lâmina de corte podem ficar danificados.
Remover o kit de mulching
- Levante o deflector.
- Solte o dispositivo de bloqueio do kit de mulching (5/1).
- Retire o kit de mulching ( 5/2).
Atenção - Perigo de lesões!
Remover ou colocar a descarga lateral apenas com o motor desligado e a lâmina parada.
Inserir a descarga lateral
- Inserir a caixa de recolha da relva e o kit de mulching.
- Pressionar a alavanca de desbloqueio da cobertura da descarga lateral (6/1).
- Abrir e segurar a cobertura da descarga lateral (6/2).
- Inserir o canal da descarga lateral ( 6/3).
- Fechar lentamente a cobertura.
A cobertura protege o canal da descarga lateral contra queda.
Remover a descarga lateral
- Abrir e segurar a cobertura da descarga lateral (6/2).
- Remover a descarga lateral e fechar a cobertura (6/3).
Ligar o motor
Atenção - perigo de intoxicação!
Nunca ligue o motor em espaços fechados.
Atenção - perigo de danos pessoais!
Não incline o aparelho durante o processo de arranque.
- Ligue o motor só depois de montar a lâmina (a lâmina funciona como massa oscilante)
- NÃO utilize a bobina de arranque nem o botão da ignição para ligar o motor já operacional
- Não altere a regulação do controlador no motor
Não ligue o aparelho se o canal de descarga não estiver coberto por uma das seguintes peças:
- cesto de recolha de relva
deflector
kit de mulching
- Accione o interruptor de arranque com bastante cuidado, de acordo com as instruções do fabricante
■ Assegure que existe distância suficiente entre os pés e a ferramenta de corte
■ Ligue o motor em relva baixa
Arranque manual
- Prima o botão da ignição 3 vezes com um intervalo de aproximadamente 2 segundos (7). Com temperaturas inferiores a 10 °C, prima o botão da ignição 5 vezes.
- Aproxime a trave de segurança da barra superior e segure-a (8) – a trave de segurança não engata.
- Puxe rapidamente o cabo de arranque e deixe rebobinar lentamente (9).
O motor dispõe de uma regulação fixa da aceleração.
Não é possível regular a velocidade.
Sem controlo da aceleração à distância e sem botão de ignição/bobina de arranque
- Aproxime a trave de segurança da barra superior e segure-a (8) – a trave de segurança não engata.
- Puxe rapidamente o cabo de arranque e deixe rebobinar lentamente (9).
Arranque eléctrico (opção)
- Aproxime a trave de segurança da barra superior e segure-a (8) – a trave de segurança não engata.
- Com a chave na ignição, rode totalmente para a direita (10).
- Assim que o motor ligar, solte a chave de ignição (volta para a posição "0").
Desligar o motor
- Solte a trave de segurança ( 14).
- O motor desliga.
Atenção! Perigo de ferimentos por corte graves!
O motor pode continuar a funcionar por inércia. Depois de desligar, certifique-se de que o motor pára.
Tracção às rodas (opção)
Atenção!
Ligue a transmissão apenas com o motor em funcionamento.
Activar a tracção às rodas
- Empurre a alavanca de accionamento da transmissão em direcção à barra superior e segure-a (11) – a alavanca de accionamento da transmissão não engata.
- A tracção às rodas é activada.
Desactivar a tracção às rodas
- Solte a alavanca de accionamento da transmissão (13).
- A tracção às rodas é desactivada.
Transmissão variável (Speed Control) (opção)
Com a transmissão variável é possível alterar continuamente a velocidade de marcha do cortador de relva.
Atenção!
Accione a alavanca apenas com o motor em funcionamento.
Caso contrário, o mecanismo da transmissão pode ficar danificado.
Para velocidades mais altas, desloque a alavanca (12) na direcção (12/2)
Para velocidades mais baixas, desloque a alavanca (12) na direcção (12/1)
Adapte sempre a velocidade de marcha ao estado actual do solo e da relva.
Manutenção e conservação
Atenção - perigo de danos pessoais!
- Antes de quaisquer trabalhos de manutenção e conservação, desligue sempre o motor e o conector da vela de ignição.
- O motor pode continuar a funcionar por inércia. Depois de desligar, certifique-se de que o motor pára.
- Use sempre luvas de trabalho durante os trabalhos de manutenção e conservação na lâmina de corte!
■ Verifique regularmente o funcionamento e o desgaste do dispositivo de recolha de relva.
■ Limpe sempre o aparelho depois de cada utilização
- Não lave o aparelho com jactos de água.
A penetração da água pode causar avarias (sistema de ignição, carburador)
■ Inspeccione regularmente se a lâmina de corte apresenta danos
■ Substitua sempre os silenciadores danificados
Afiar/substituir a lâmina de corte
As lâminas de corte rombas ou danificadas devem ser afiadas/substituídas apenas num centro de assistência técnica ou oficina autorizada
■ As lâminas de corte afiadas devem ser equilibradas
Atenção!
As lâminas não equilibradas causam vibrações fortes e danificam o cortador de relva.
Conforme o fabricante do motor, deve:
■ virar o carburador/filtro de ar para cime (15)
■ virar a vela de ignição para cima (16)
Siga o manual de instruções do fabricante do motor!
A inspecção por um técnico especializado é sempre necessária em caso de:
colisão com um obstáculo
paragem brusca do motor
■ danos na transmissão
■ correia trapezoidal com defeito
lâmina torta
eixo do motor torto
Carregar a bateria de arranque (opção)
■ Respeite as instruções do fabricante do motor.
Utilize apenas o carregador original fornecido.
Atenção!
Utilize apenas o carregador original fornecido.
- Carregue a bateria de arranque apenas em espaços secos e bem ventilados.
- Não coloque o cortador de relva em funcionamento durante o carregamento.
Conservação do motor
Mudar o óleo do motor
- Tenha disponível um recipiente adequado para recolher o óleo.
- Drene ou aspire todo o óleo através da abertura de abastecimento.
Elimine o óleo do motor usado de modo a não poluir o ambiente!
Recomendamos que o óleo usado seja entregue, num recipiente fechado, num centro de assistência técnica ou num centro de reciclagem.
O óleo usado não deve
- ser eliminado juntamente com o lixo
- ser deitado em canalizações ou esgotos
- ser deitado no solo
Substituir o filtro de ar
■ Respeite as instruções do fabricante do motor.
Substituir a vela de ignição
■ Respeite as instruções do fabricante do motor.
Tracção às rodas (opção)
Regular o cabo de controlo
Caso não seja possível activar ou desactivar a tracção às rodas com o motor em funcionamento, deve regular o respectivo cabo de controlo.
Atenção!
Regule o cabo de controlo apenas com o motor desligado.
- Vire a peça de regulação do cabo de controlo na direcção da seta (17).
- Para verificar a regulação, ligue o motor e active a tracção às rodas.
- Se ainda assim a tracção às rodas não funcionar, deve levar o cortador de relva a um centro de assistência técnica ou oficina autorizada.
Armazenamento
Atenção - perigo de explosão!
Não armazene o aparelho perto de chamas nuas ou fontes de calor.
■ Deixe o motor arrefecer
■ Guarde o aparelho num local seco e inaccessível a crianças e pessoas não autorizadas
■ Guarde a bateria de arranque num local onde não fique sujeita a geada
■ Evvazie o depósito da gasolina
■ Respeite as instruções do fabricante do motor
■ Desligue o conector da vela de ignição
Lubrificar o pinhão de accionamento
Lubrifique regularmente o pinhão de accionamento do eixo da transmissão, pulverizando-o com óleo
A engrenagem da trave de tracção às rodas não requer manutenção.
Reparação
Os trabalhos de reparação devem ser realizados apenas num centro de assistência técnica ou oficina autorizada.
Eliminação
Não elimine aparelhos fora de uso, pilhas e baterias juntamente com o lixo doméstico!
A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis e devem ser eliminados de forma correspondente.
Garantia
Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico, durante o prazo de validade legal aplicável da prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho.
Só podemos aceitar a garantia: Não podemos aceitar a garantia:
■ Se o aparelho for usado correctamente
■ Se o manual de instruções for respeitado
■ Se forem usadas peças sobressalentes originais
■ Consulte o manual de instruções de montagem
■ Se se tentar reparar o aparelho
■ Se forem feitas alterações técnicas no aparelho
Se o aparelho não for usado correctamente (por exemplo, utilização industrial ou comunitária)
Situações não abrangidas pela garantia:
■ Danos na pintura provocados pelo desgaste normal
■ Peças de desgaste que estejam identificadas com XXX XXX (X) no cartão de peças sobressalentes
■ Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão
Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.
Ajuda em caso de avarias
Atenção!
A lâmina e o eixo do motor não devem ser alinhados.
| Avaria Solução | |
| O motor não arranca▪ Abasteça com gasolinaColoque a alavanca de aceleração na posição "Start"Ligue a bobina de arranqueEmpurre a alavanca do motor em direcção à barra superiorVerifique as velas de ignição e substitua, se necessárioLimpe o filtro de arRode a lâmina de corte livrementeRecarregue a bateria de arranqueArranque sobre uma superfície com relva já cortada |
| Redução da potência do motorCorrija a altura de corteAfie/substitua a lâmina de corteLimpe o canal de descarga/a caixaLimpe o filtro de arReduza a velocidade de trabalho |
| Corte desigual▪ Afie/substitua a lâmina de corteCorrija a altura de corte |
| O cesto de recolha de relva não enche o suficienteCorrija a altura de corteDeixe a relva secarAfie/substitua a lâmina de corteLimpe a rede do cesto de recolha de relvaLimpe o canal de descarga/a caixa |
| A tracção às rodas não funcionaRegule o cabo de controloA correia trapezoidal apresenta defeitoContacte a oficina de assistência técnicaRemova a sujidade no sistema de tracção às rodas, correia dentada e engrenagemLubrifique as rodas livres (pinhão de accionamento no eixo de transmissão), pulverizando-as com óleo |
| As rodas não giram com a transmissão ligadaRetire os parafusos das rodasO cubo da roda apresenta defeitoA correia trapezoidal apresenta defeitoContacte a oficina de assistência técnica |
| O aparelho gera vibrações invulgarmente intensasVerifique a lâmina de corte |
Em caso de avarias não indicadas nesta tabela ou que não consiga resolver, contacte o nosso serviço de apoio a clientes pertinente.
