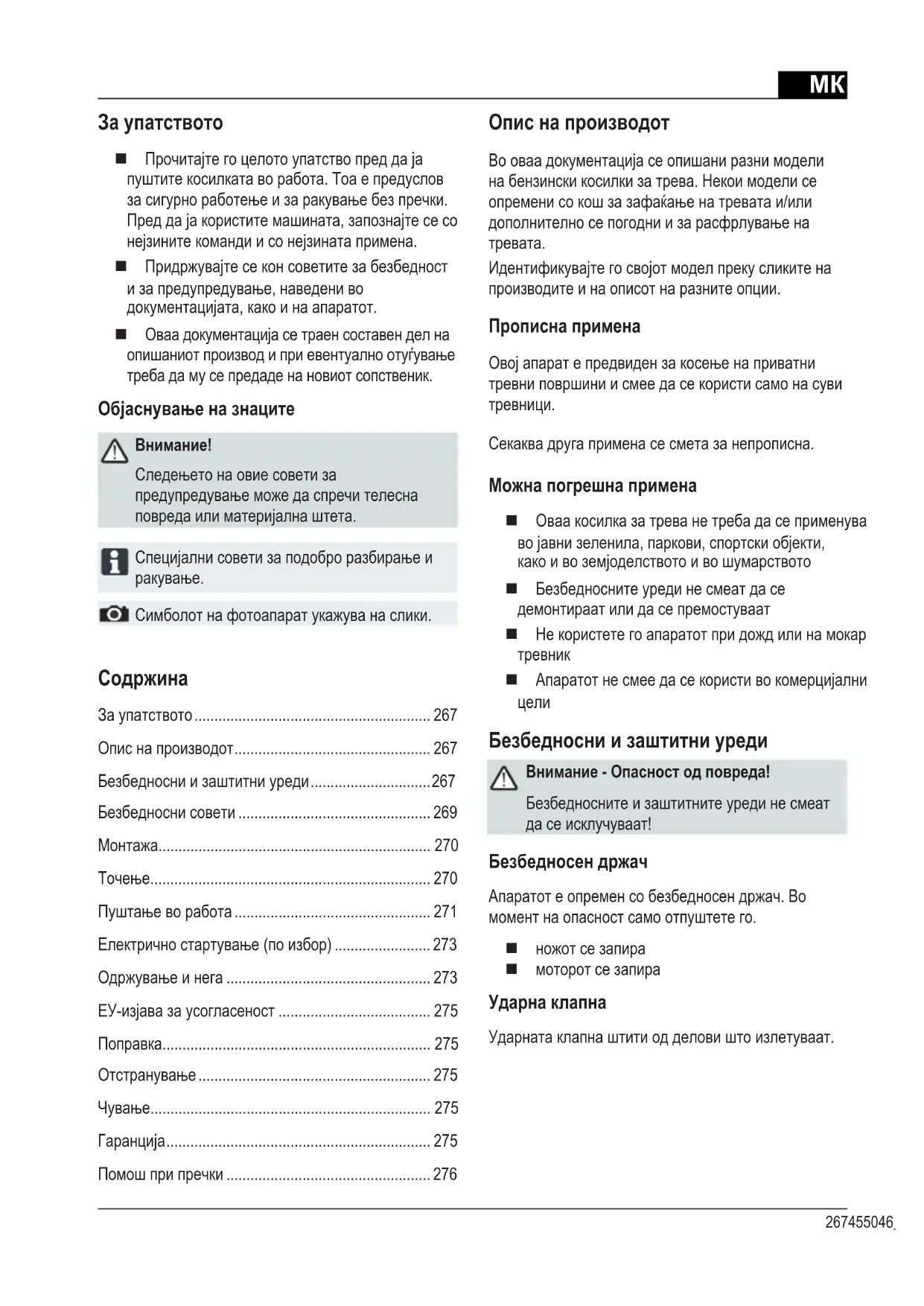

■ Прочитајте го целото упатство пред да ја пуштите косилката во работа. Тоа е предуслов за сигурно работење и за ракување без пречки. Пред да ја користите машината, запознајте се со нејзините команди и со нејзината примена.
■ Придржувајте се кон советите за безбедност и за предупредување, наведени во документацијата, како и на апаратот.
Оваа документација се траен составен дел на опишаниот производ и при евентуално отуѓување треба да му се предаде на новиот сопственик.
Објаснување на знаците
Внимание!
Следењето на овие совети за
предупредување може да спречи телесна
повреда или материјална штета.
Специјални совети за подобро разбирање и ракување.
Символот на фотоапарат укажува на слики.
Содржина
За упатството 267
Опис на производот.... 267
Безбедносни и заштитни уреди....267
Безбедносни совети 269
Монтажа.... 270
Точење.... 270
Пуштање во работа 271
Електрично стартување (по избор) 273
Одржување и нега 273
ЕУ-изјава за усогласеност 275
Поправка.... 275
Отстранување 275
Чување.... 275
Гаранција....275
Помош при пречки 276
Опис на производот
Во оваа документација се опишани разни модели на бензински косилки за трева. Некои модели се опремени со кош за зафаќање на тревата и/или дополнительно се погодни и за расфрлување на тревата.
Идентификувајте го својот модел преку сликите на производите и на описот на разните опции.
Прописна примена
Овој апарат е предвиден за косење на приватни тревни површини и смее да се користи само на суви тревници.
Секаква друга примена се смета за непрописна.
Можна погрешна примена
Оваа косилка за трева не треба да се применува во јавни зеленила, паркови, спортски објекти, како и во земјоделството и во шумарството
■ Безбедносните уреди не смеат да се демонтираат или да се премостуваат
■ Не користете го апаратот при дожд или на мокар тревник
■ Апаратот не смее да се користи во комерцијални цели
Безбедносни и заштитни уреди
Внимание - Опасност од повреда!
Безбедносните и заштитните уреди не смеат да се ислучуваат!
Безбедносен држач
Апаратот е опремен со безбедносен држач. Во момент на опасност само отпуштете го.
■ ножот се запира
■ моторот се запира
Ударна клапна
Ударната клапна штити од делови што излетуваат.

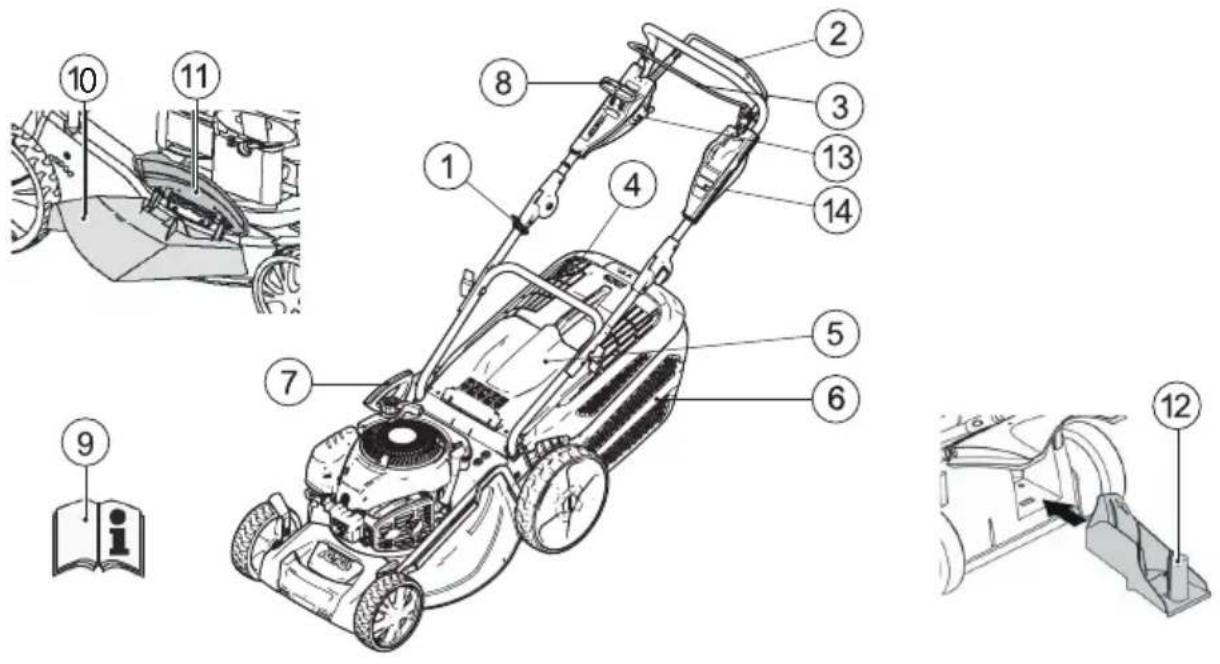

| 1 Сајла на стартерот 8 Варио-погон* | | |
| 2 Погон на тркала* 9 Упатство за работа | | |
| 3 Безбедносен држач 10 Додаток за исфрлување* | | |
| 4 Индикатор за полнење на кошот* | 11 | Клапна за затворање* |
| 5 Ударна клапна* 12 Комплет за расфрлување на тревата* | | |
| 6 Кош за зафаќање на тревата* 13 Палење прекинувач за проектот | | |
| 7 Регулирање на висината на косење* 14 Брз водич | | |
* зависно од изведбата
Символи на апаратот
 | Внимание!Потребно е посебно внимание при ракување. |  | Пред да изведувате работи на погонот за сечење извлечете го штекерот од свекичката. |
 | Пред пуштање во работа прочитајте го упатството за користење! |  | Брз водич Ослободување на моторната кочница. |
 | Погрижете се да нема никого во опасните подрачја! |  | Брз водич Вклучување на погонот на тркала. |
 | Држете ги рацете и стапалата подалеку од погонот за сечење! |  | Брз водич Стартување / запирање на далечинското управување со гасот. |
 | Држете се на растојание од опасните подрачја. | | |
Дополнителни символи кај апаратите со електрично стартување
Внимание! Опасност од струен удар.
Држете го приклучниот кабел подалеку од ножевите.
Пред одржување или при оштетен кабел, секогаш извлекувајте го штекерот.
Безбедносни совети
Внимание!
Користете го апаратот само во беспрекорна
состојба!
Внимание - Опасност од повреда!
Безбедносните и заштитните уреди не смеат да се ислучуваат!
Внимание - Опасност од пожар!
Не чувајте на машината со полн резервоар во објекти, во кои испарувањата од бензинот можат да дојдат во допир со орган или со искри!
Не чувајте откосена трева, бензин или масло во близина на моторот, издувот или резервоарот за гориво.
Погрижете се да нема никого во опасните подрачја
Управувачот со машината, или корисникот, е одговорен за несреći со другите лица и со нивниот имот
Децата и другите лица, кои не се запознаени со упатството за користење, не смеат да го користат апаратот
Придржувајте се кон локалните прописи за минимална возраст на лицето што їе ракува
Не ракувајте со апаратот под дејство на алкохол, дроги или лекови
■ Носете соодветна работна облека
долги пантолани
цврсти обувки што не се лизгаат
Заштита за слухот
секогаш внимавајте да стоите цврсто
секогаш косете попреку, никогаш нагоре или надолу
- не косете на терени со косина поголема од 20°
- отребно е посебно внимание при завртување
Работете само при дололна дневна или вештачка светлина
■ Држете ги телото, екстремитетите и облеката подалеку од погонот за сечење
■ Придржувајте се кон локалните прописи за работното време
■ Не оставајте го без надгледување апаратот што е подготвен за работа
■ Косете само со остри ножеви
■ Никогаш не пуштајте го во работа апаратот со оштетени заштитни уреди / решетки
Никогаш не пуштајте го апаратот без целосно вградени заштитни уреди (на пр.: ударна клапна, уреди за зафаќање на тревата)
■ Пред секоја употреба проверете го апаратот, пред следната употреба заменете ги оштетените делови
Исклучете го моторот, почекајте апаратот да застане и извлечете го штекерот од свекичката
кога го напуштате апаратот
откако ње дојде до пречки
■ пред расчистување блокади
■ пред одзатнување
■ по контакт со страни тела
кога на уредот ће се појават пречки и невообичаени вибрации
Пред повторно користење на косилката, проверете да нема оштетувања и изведете ги потребните поправки.
■ Вметнете го штекерот од свекичката и стартувајте го моторот
откако їе ги отстраните пречките (погледнете ја табелата со пречки) и їе го проверите апаратот
■ по чистење на апаратот
Целосно и темелно проверете го теренот што треба да се коси, отстранете ги сите страни тела
■ Бидете посебно внимателни кога ја завртувате косилката или кога да повлекувате кон себе
■ Не косете преку пречки
(на пр. гранки, корења од дрвја)
■ Отстранувајте го откосот само кога моторот стои
Исклучете ги моторот / ножот, кога треба да преминете преку некоја друга површина, освен онаа што ја косите
■ Никогаш кревајте го и не носете го додека работи
■ Не јадете или пијте додека точите бензин или моторно масло
■ Не вдишувајте ги испарувањата од бензинот
■ Водете го уредот со брзина на одење
■ Пред употреба, проверете дали навртките, шрафовите и клиновите се добро прицврстени.
Монтажа
Придржувајте се кон приложеното упатство за монтажа.
Внимание!
Апаратот смее да се пушта во работа само по целосна монтажа.
Точење
Пред да ја пуштите косилката во работа, мора да наточите бензин.
Предупредување - Опасност од пожар!
Бензинот и маслото се многу запаливи!
Секогаш придржувајте се кон упатството за ракување на производителот на моторот.
Погонско средство
| Бензин Моторно | масло |
| Вид нормален | бензин/безоловен | погледнете ги упатствата на производителот на моторот |
| Количина на полнење | погледнете ги упатствата на производителот на моторот | околу 0,6 l |
Безбедност
Предупредување!
Никогаш не пуштајте го моторот да работи во затворени простории. Опасност од труење!
Чувајте ги бензинот и маслото само во специјално предвидени садови
Всипувајте или празнете ги бензинот и маслото само кога моторот е изладен и на отворено
■ Не всипувајте бензин или масло додека моторот работи
■ Не преполнувајте го резервоарот (бензинот се шири)
■ Не пушете додека точите
■ Не отварајте го капакот од резервоарот додека моторот работи или кога е жежок
■ Заменете ги оштетениот резервоар или капакот од резервоарот
■ Секогаш цврсто затворајте го капакот од резервоарот
■ Кога ке истече бензин:
не стартувајте го моторот
не обидувајте се да палите
исчистете го апаратот
не стартувајте го моторот
впијте го истуреното моторно масло со средство за врзување или со крпа и отстранете го на прописен начин
исчистете го апаратот
Старото масло не:
■ фрлајте го во отпадот
истурајте го во канализацијата, одводот или врз земјата
Препорачуваме, старото масло да го предадете во затворен сад во некој центар за рециклирање или во службата за односи со корисниците.
Всипување бензин
- Отшрафете го капакот од резервоарот и ставете го на чисто место.
- Всипете го бензинот со инка.
- Цврсто затворете го отворот од резервоарот и исчистете го.
Всипување моторно масло
- Отшрафете го капакот за полнење масло и ставете го на чисто место.
- Всипете го маслото со инка.
- Цврсто затворете го отворот за полнење масло и исчистете го.
Пуштање во работа
Внимание!
Апаратот не смее да се користи кога погонот за сечење или деловите за прицврстување се оштетени или изабени!
Прегледајте го пред секое пуштање во работа.
Симболот на фотоапарат на следните страници укажува на слики, страна 4–7.
Регулирање на висината на косење
Внимание - Опасност од повреда!
Регулирајте ја висината на косење само кога моторот е ислучен и кога ножот стои.
- Секогаш регулирајте ги сите тркала на иста висина на косење.
- Регулирањето на висината на косење зависи од моделот.
Оскино или централно регулирање (1)
- За да ја отключите, притиснете ја рачката во страна и држете ја.
- Турнете ја рачката во лево или во десно, во саканата висина на косење.
- Пуштете ја рачката да се вклопи.
- Внимавајте на истата положба кај сите тркала.
Косење со кош за зафаќање на тревата
Внимание - Опасност од повреда!
Вадете го или поставувајте го кошот за зафаќање на тревата само кога моторот е исклучен и кога ножот стои.
- Кренете ја ударната клапна и закачете го кошот во држачите (3).
Внимание!
Само правилно закачена и неоштетена корпа за собирање на трева нуди доволна заштита од исфрлачки делови!
При косењето, воздушната струја го турка индикаторот за полнење на кошот нагоре (2a).
Кога кошот за зафакање на тревата їе се наполни, индикаторот лежи на кошот (☐ 2b). Тогаш, кошот мора да се испразни.
Празнење на кошот за зафакање трева
- Кренете ја ударната клапна.
- Откачете го кошот и извлечете го наназад ( 3).
- Празнење на кошот за зафаќање трева.
- Кренете ја ударната клапна и повторно закачете го кошот во држачите (3).
Косење без кош за зафаќање на тревата
Внимание!
Косете бес кош за зафаќање на тревата само кога функционира вртливата пружина на ударната клапна.
Јачината на пружината ја држи ударната клапна прилегната за куќиштето на косилката. На тој начин откосот се исфрла назад долу.
Расфрлување на тревата со специјален комплет (по избор)
При расфрлувањето на тревата, откосот не се собира, туку отанува на тревникот. Расфрлената трева ја штити почвата од исушување и ја снабдува со хранливи материи.
Најдобрите резултати се постигнуваат со редовно косење за околу 2 см. Само младата трева со меко ткиво се распаға брзо.
■ Висина на тревата пред расфрлувањето: максимум 8 cm
■ Висина на тревата по расфрлувањето: минимум 4 cm
Прилагодете ја брзината на косењето кон расфрлувањето, не одете пребро.
Вметнување на комплетот за расфрлување
Внимание - Опасност од повреда!
Вадете го или поставувајте го комплетот за расфрлување на тревата само кога моторот е исклучен и кога ножот стои.
- Извадете го кошот за зафакање на тревата (3).
- Кренете ја ударната клапна и вметнете го комплетот за расфрлување во отворот за исфрлување на тревата (☐ 4).
Заклучувањето мора да се вклопи.
Ако комплетот за расфрлување на тревата не се вклопи може да дојде до негово оштетување, како и до оштетување на ножот.
Отстраување на комплетот за расфрлување на тревата
- Кренете ја ударната клапна.
- Олабавете го заклучувањето на комплетот за расфрлување на тревата (5/1).
- Извлечете го комплетот за расфрлување на тревата (5/2).
Косење со странично исфрлање (опција)
Внимание - Опасност од повреда!
Извадете го или наместете го страничното исфрлање само при ислучен мотор и запрен нож за сечење.
Поставување на страничното исфрлање
- Отстранете ја корпата за собирање на трева и ставете го комплетот за мулчење.
- Притиснете го лостот за ослободување на поклопецот на страничното исфрлање (6/1).
- Отклопете го и задржете го поклопецот на страничното исфрлање (6/2).
- Ставете го страничниот канал за исфрлање (6/3).
- Полека затворете го поклопецот.
Поклопецот го обезбедува страничниот канал за
исфрлање од испаѓање.
Отстранување на страничното исфрлање
- Отклопете го и задржете го поклопецот на страничното исфрлање (6/2).
- Отстранете го страничното исфрлање и затворете го поклопецот (6/3).
Стартување на моторот
Внимание - Опасност од труење!
Никогаш не пуштајте го моторот да работи во затворени простории.
Внимание - Опасност од повреда!
Не навалувајте го апаратот кога го стартувате.
- Стартувајте го моторот само со монтиран нож (ножот служи како маса за земање залет)
- При стартување на загреан мотор НЕ користете ги придушницата или откопчето за палење
- Не менувајте ги поставките на реглерот на моторот
■ Не стратувајте го апаратот кога каналот за исфрлување е покриен со некое од следниве:
Кош за зафакање на тревата
Ударна клапна
Комплет за расфрлување на тревата*
■ Активирајте го прекинувачот за стартување посебно внимателно, во согласност со упатствата на производителот
Внимавајте на да има довольно растојание помеѓу стапалата и погонот за сечење
■ Стартувајте го апаратот во ниска трева
Рачно стартување
без далечинско управување со гасот, со копче за палење (7)
- Притиснете го копчето за палење 3х, на растојание од околу 2 секунди (7). При температури под 10 °C притиснете го копчето за палење 5х.
-
Повлечете го безбедносниот држач кон горната рачка и држете го (8) – Безбедносниот држач не се вклопува.
-
Силно повлечете ја сајлата за стартување и оставете ја полека да се напота (9).
Моторот има фиксна положба на гасот.
Не е можно регулирање на бројот на вртежи.
без управување со гасот, без копче за палење/придушница
-
Повлечете го безбедносниот држач кон горната рачка и држете го (8) – Безбедносниот држач не се вклопува.
-
Силно повлечете ја сајлата за стартување и оставете ја полека да се напота (9).
Моторот има фиксна положба на гасот.
Не е можно регулирање на бројот на вртежи.
Електрично стартување (по избор)
Електрично стартување без копче за палење/придушница
- Повлечете го безбедносниот држач кон горната рачка и држете го (8) – Безбедносниот држач не се вклопува.
- Завртете го контакт-клучот во бравата докрај во десно (10).
- Штом моторот почне да работи, отпуштете го клучот (самиот се враćа на „0“).
Исклучување на моторот
- Отпуштете го безбедносниот држач ( 4).
- Моторот се ислучува.
Внимание, опасни исеченици!
Моторот може да работи уште некое време. Откако ће го исключите, уверете се дека моторот стои.
Погон на тркала
Внимание!
Приклучувајте го погонот само кога моторот работи.
Вклучување на погонот на тркала
- Притиснете го држачот за менување на погонот кон горната рачка и држете го (☐ 11) – Држачот за менување погон не се вклопува.
- Се вклучува погонот на тркала.
Исклучување на погонот на тркала
- Отпуштете го држачот за менување погон (13).
- Погонот на тркала се ислучува.
Варио-погон (контрола на брзината) (по избор)
Варио-погонот овозможува менување на брзината на возење без степени.
Внимание!
Придвижувајте ја рачката само кога моторот
работи.
Менување на брзината без погон на моторот
може да го оштети погонскиот механизмам.
■ За поголеми брзини повлечете ја рачката (12) во насоката (12/2)
■ За помали брзини повлечете ја рачката (12) во насоката (12/1)
Секогаш прилагодувајте ја брзината кон
состојбата на површината и на тревникот.
Одржување и нега
Внимание - Опасност од повреда!
- Пред сите работи на одржување и на нега секогаш исклучувајте го моторот и вадете го штекерот од свекичката.
- Моторот може да работи уште некое време. Откако ће го исключите, уверете се дека моторот стои.
- При работи на одржување и нега на ножот за сечење секогаш носете работни ракавици!
■ Редовно проверувајте ги функционирањето и истрошеноста на уредот за зафаќање на тревата
■ Чистете го апаратот по секоја употреба
■ Не прскајте го апаратот со вода
Навлегувањето на водата може да доведе до
пречки (уред за палење, карбуратор)
■ Редовно проверувајте да нема оштетувањата на ножот
■ Секогаш заменувајте ги оштетените придушници за звукот
Навалување на косилката
Зависно од производителот на моторот, задолжително е:
■ карбураторот / филтерот за воздух да стои нагоре (15)
■ свекичката да стои нагоре (16)
Придржувајте се кон упатствата на производителот на моторот!
Острење / замена на ножот
■ Острете / заменувајте ги тапите или оштетените ножеви само во сервис на AL-KO или во овластена специјализирана работилница.
■ Наостренте ножеви мора да се балансираат
Внимание!
Неизбалансираните ножеви водат до силни вибрации и до оштетување на косилката.
■ Стручна проверка секогаш е потребна:
по наидување на пречка
кога моторот наеднаш їе престане да работи
при оштетување на погонот
при оштетен клиниест ремен
кога ножот е искривен
кога моторното вратило е искривено
Полнење на акумулаторот за стартување (по избор)
■ Придржувајте се кон упатствата на производителот на моторот.
Внимание!
Користете го само испорачаниот оригинален уред за полнење.
- Полнете го акумулаторот само во суви, добро проветрени простории.
- Не пуштајте ја косилката во работа додека трае полнењето.
Нега на моторот
Замена на моторното масло
- За зафакање на маслото секогаш подгответе соодветен сад.
- Пуштете го маслото целосно да истече од отворот за полнење или исшмукајте го.
Отстранувајте го старото моторно масло на еколошки начин!
Препорачуваме, старото масло да го предадете во затворен сад во некој центар за рециклирање или во службата за односи со корисниците.
Старото масло не:
- фрлајте го во отпадот
- истурајте го во одводот
- истурајте го на земја
Замена на филтерот за воздух
■ Придржувајте се кон упатствата на производителот на моторот.
Замена на свекичката
■ Придржувајте се кон упатствата на производителот на моторот.
Погон на тркала (по избор)
Регулирање на потегнувачката сајла
Доколку погонот на тркала веке не може да се вклучи или исклучи додека моторот работи, мора да се узведе регулирање на потегнувачката сајла.
Внимание!
Регулирајте ја потегнувачката сајла само кога моторот е исклучен.
- Вртете го делот за регулирање, на самата потегнувачка сајла, во насока на стрелката (17).
- За да го проверите регулирањето, стартувајте го моторот и включете го погонот на тркала.
- Доколку погонот на тркала се уште не функционира, косилката мора да се однесе во сервис или во овластена специјализирана работолница.
Подмачкување на погонските запчаници
■ Повремено подмачкајте ги погонските запчаници на преносната оска
На запчестиот пренос од погонот на тркала не му треба одржување.
ЕУ-изјава за усогласеност
■ погледнете го упатството за монтажа
Поправка
Поправките смеат да ги изведуваат само сервисте на AL-KO и овластените специјализирани работилници
Отстранување
Не отстранувајте ги истрошените апарати, батерии или акумулатори со домашниот смет!
Амбалажата, апаратот и прибирот се произведени од материјали што се рециклираат и треба да се отстрануваат во согласност со тоа.
Гаранција
Евентуалните побарувања поради грешки во материјалот или во производството на апаратот, за по наш избор ги отстрануваме во текот на законскиот гаранциски рок со поправка или испорака на дел. Гаранцискиот рок секогаш се утврдува според законот во земјата во која е купен апаратот.
Нашата гаранција важи само при: Гаранцијата се поништува при:
■ прописно третирање на апаратот
■ придржување кон упатствата за ракување
■ употреба на оригинални резервни делови
Чување
Внимание - Опасност од експлозија!
Не чувајте го апаратот крај отворен пламен или крај извори на топлина.
■ Оставете го моторот да се излади
Чувајте го апаратот на суво место, каде што децата и неовластените лица немаат пристап
Чувајте го акумулаторот на место каде што не може да замрзне
Испразнете го резервоарот за бензин
■ Придржувајте се кон упатствата на производителот на моторот
Извлечете го штекерот од свекичката
Гаранцијата не опфаќа:
- оштетувања на бојака кои се последица на нормално абење
■ потрошни делови, кои на табелата за резервни делови се означени во рамките на XXX XXX (X)
■ мотори со внатрешно согорување - за нив важи посебна гаранција на соодветниот производител на моторот
Во случај на гаранција обратете се со овој гарантен лист и со сметката кај продавачот или во најблиската овластена служба за односи со корисниците. Обврската од гаранција не ги исклучува законските права за побарувања на купувачот во однос на продавачот во случај на штета.
Помош при пречки
Внимание!
Ножот и моторното вратило не смеат да се порамнат.
| Пречка Решение | |
| Моторот не пали▪ Всипајте бензин▪ Ставете ја рачката за гас на „Start“▪ Включете ја придушницата▪ Притиснете го држачот од прекинувачот за моторт кон горната рачка▪ Поверете ги свекичките, евентуално заменете ги▪ Исчистете го филтерот за воздух▪ Ослободете го ножот за косење▪ Дополнете го акумулаторот▪ Стартувајте на искосена површина |
| Капацитетот на моторот ослабнува▪ Коригирајте ја висината на косење▪ Наострете / заменете го ножот▪ Исчистете го каналот за исфрлување / кукиштето▪ Исчистете го филтерот за воздух▪ Намалете ја работната брзина |
| Лошо косење▪ Наострете / заменете го ножот▪ Коригирајте ја висината на косење |
| Кошот за зафаќање на тревата не се полни довольно▪ Коригирајте ја висината на косење▪ Почекајте тревникот да се исуши▪ Наострете / заменете го ножот▪ Исчистете ја решетката на кутијата за зафаќање на тревата▪ Исчистете го каналот за исфрлување / кукиштето |
| Погонот на тркала не функционира▪ Регулирајте ја потегнувачката сајла▪ Клинестиот ремен е оштетен▪ Побрајте работилница од служба за односи со корисниците▪ Остранете ја нечистотијата од погонот на тркалата, запчестиот ремен и запчаниците▪ Испрскајте ги со масло слободните одови (погонските запчаници на преносната оска) |
| Тркалата не се вртат при включен погон▪ Затегнете ги завртките на тркалата▪ Главчината е оштетена▪ Клинестиот ремен е оштетен▪ Побрајте работилница од служба за односи со корисниците |
| Апаратот вибрира невообичаено силно▪ Прпверете го ножот |
При пречки кои не се наведени во оваа табела или коишто не можете самите да ги отстраните, Ве молиме да се обратите во нашата служба за односи со корисниците.
El Kitabı hakkında
